Зеркала заднего вида на дэу матиз с подогревом
Daewoo Matiz 🐸🐸»Crazy Frog»🐸🐸 › Бортжурнал › Установка обогрева боковых зеркал
Заметил что при морозах практически не оттаивают боковые зеркала. В дождь тоже плохо видно из-за капель. Решил установить обогрев зеркал.
Заказал для пробы левый зеркальный элемент с подогревом Ergon 21239808.
6м провода сечением 2,5.
Клеммы для обжимки.
Термоусадка.
Гофра.
Четырехконтактное реле.

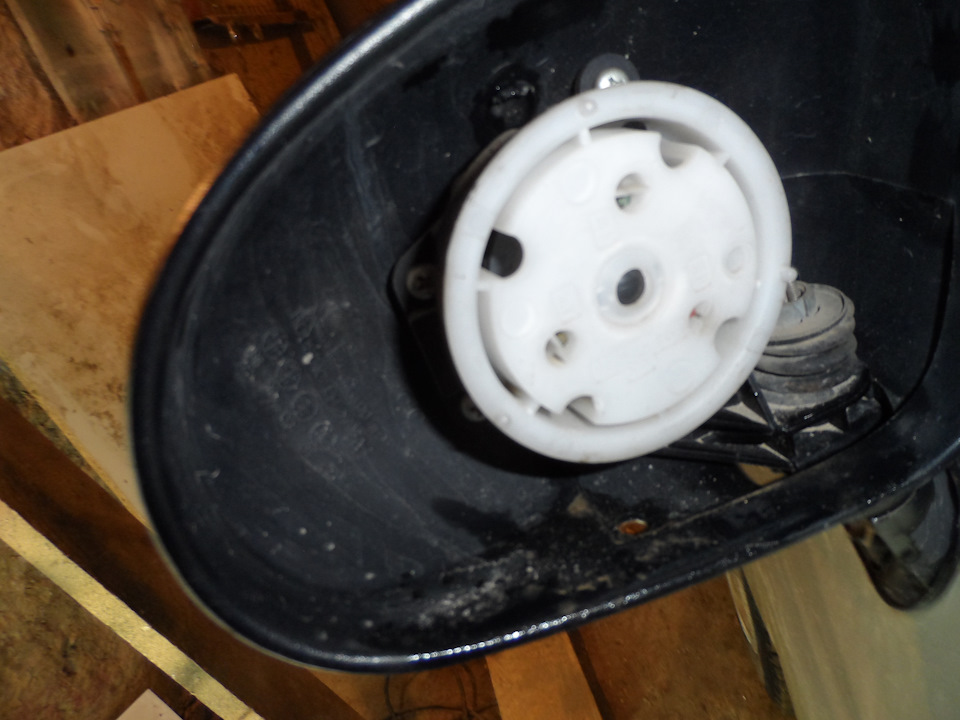

Сдвинул старый зеркальный элемент в крайнее положение, чтобы можно было подлезть тонкой отверткой и отжать защелки. Снял старый зеркальный элемент.

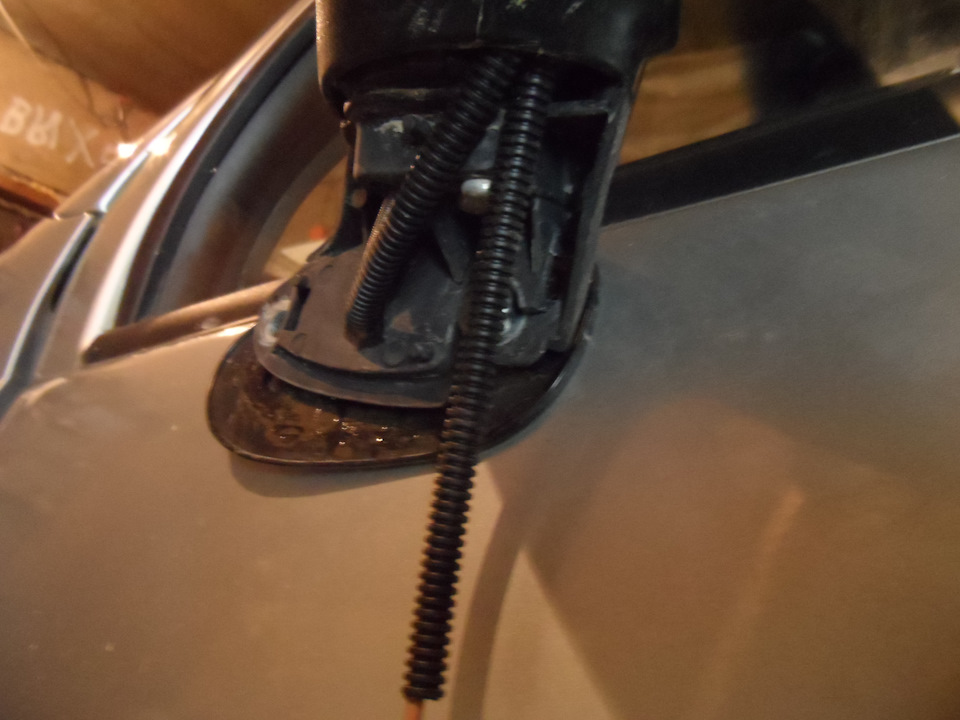

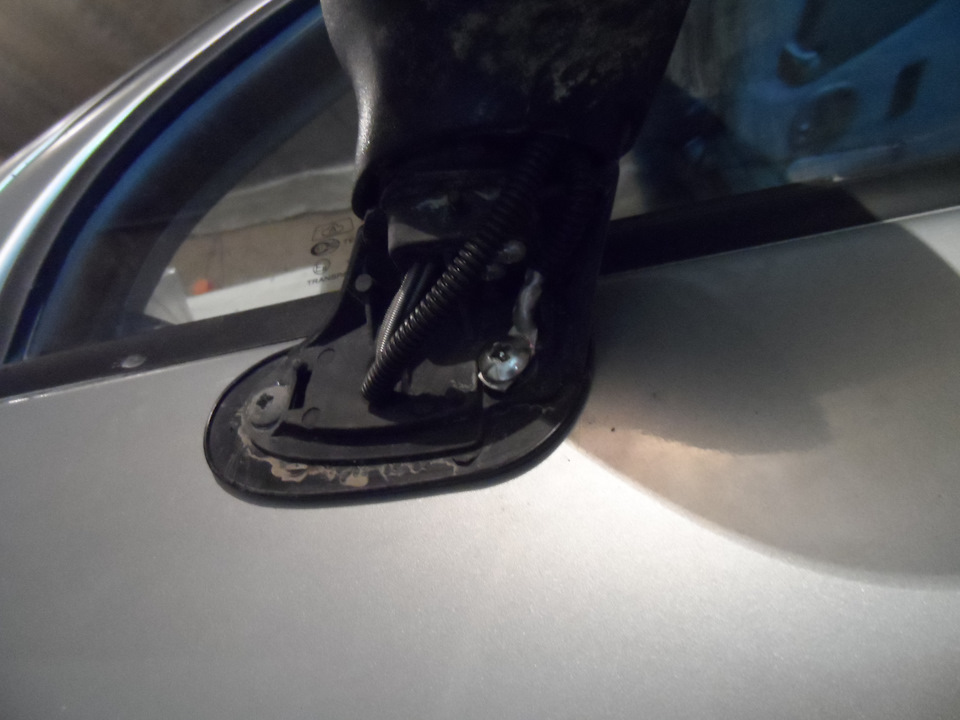

После открутил зеркало от двери, снял дверную карту, провел провод в зеркало и через отверстие в дверь.

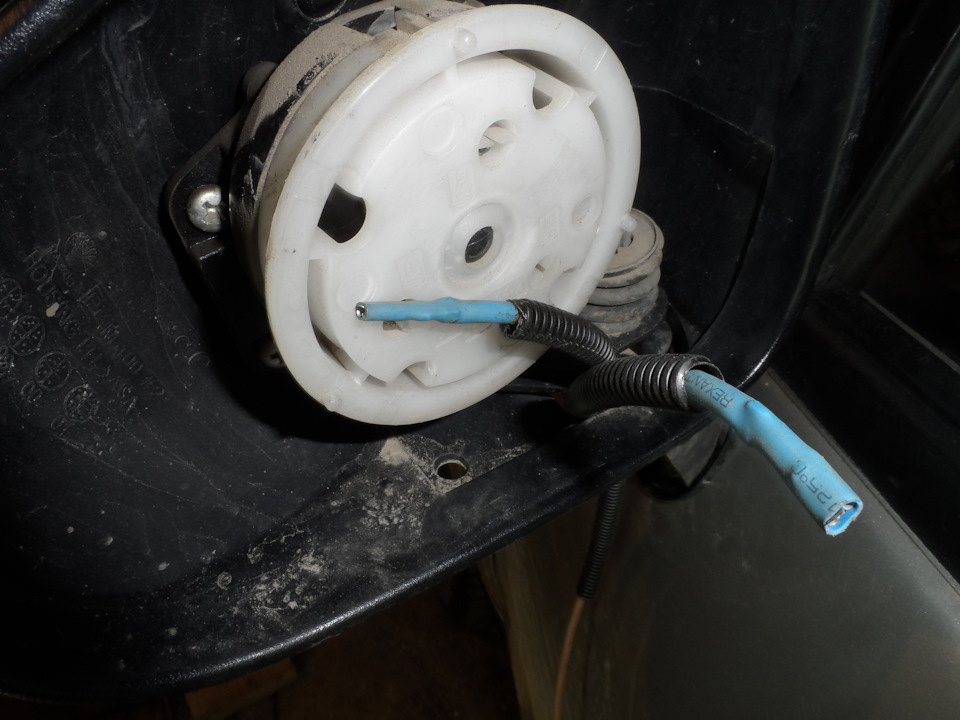

Обжал концы проводов подключаемых к зеркалу.

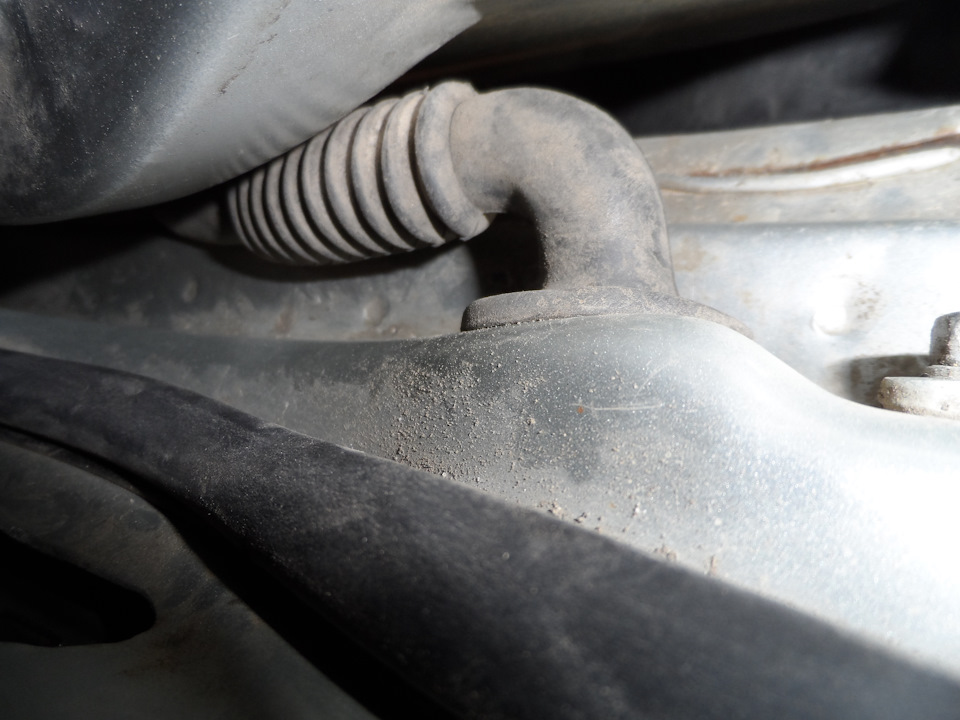

Далее снял гофру двери. В дверную гофру продел кусок вязальной проволоки, прикрутил изолентой провод и протащил его аккуратно через гофру двери.
Завел провод в салон, упаковал в гофру. Очень неудобно вставляется дверная гофра обратно в свои отверстия(мало места). Поставил дверную карту на место. После снял центральную консоль для удобства монтажа.

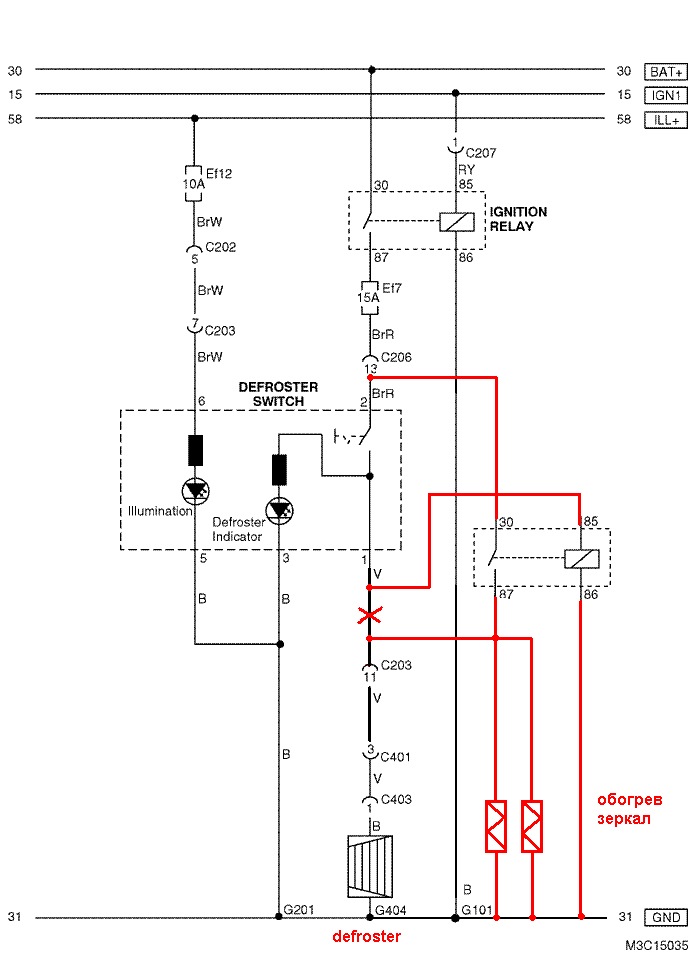

Подключал по схеме к кнопке обогрева заднего стекла.

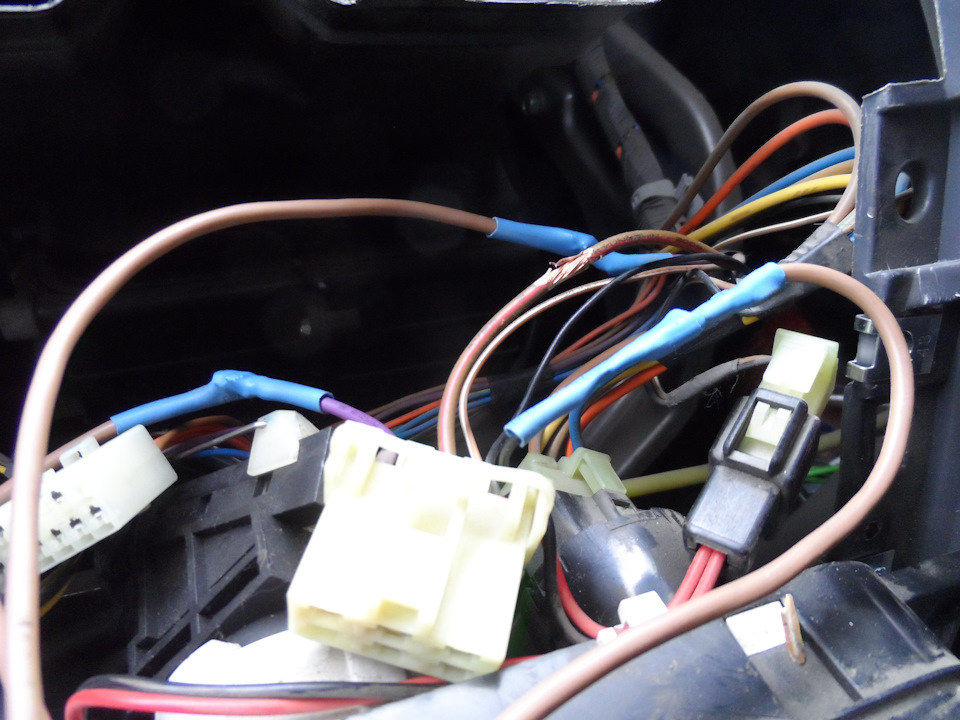

Снял фишку с кнопки обогрева заднего стекла. Я удлинял провода от разъема до реле.

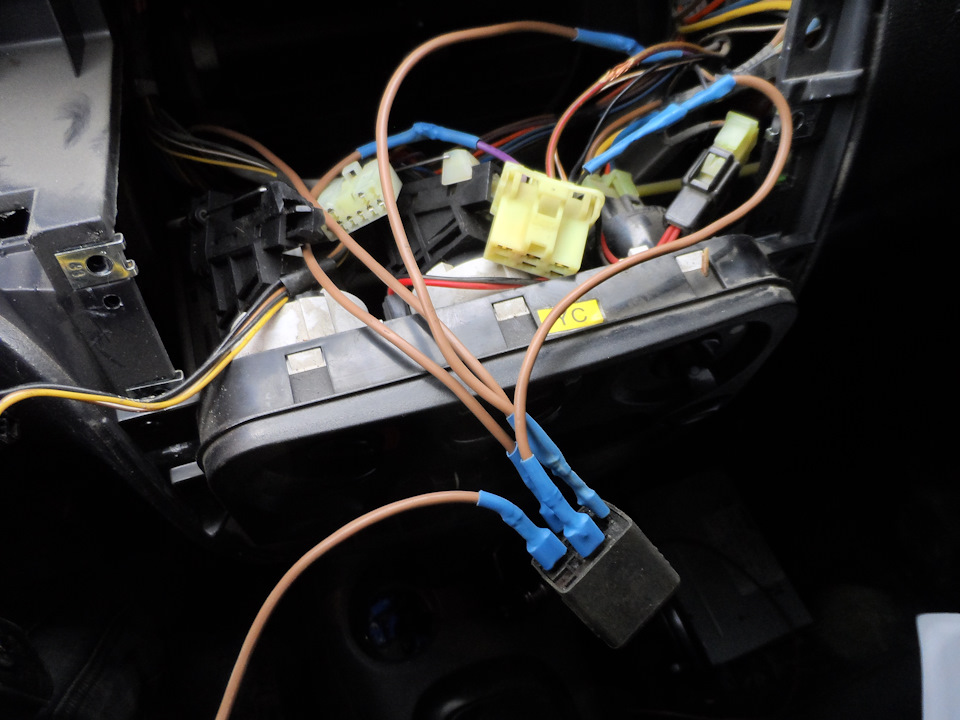

У разъёма кнопки разрезаем фиолетовый провод. Конец у разъёма подключил к 86 контакту реле. Другой конец фиолетового провода соединил с плюсовыми проводами идущими на обогрев зеркал(в моем случае провод пока один, на левый обогрев.) и подключил к 87 контакту реле.
Снял изоляцию с коричневого провода (не разрезал) и подключил к нему ответвление, идущее на 30 контакт реле.
К черному проводу так же добавил ответвление, которое подключил к 85 контакту реле.

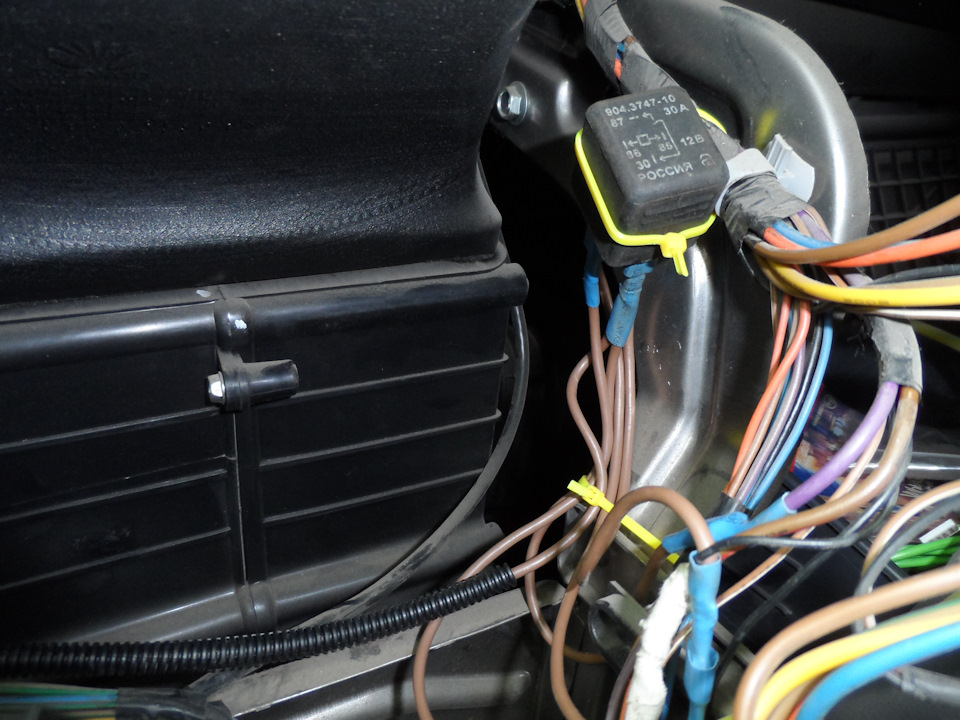

Реле закрепил хомутами, чтобы не болталось к жгуту проводов. Также хомутами стянул гофру с плюсовым проводом обогрева жгутам проводки, чтобы не болталась по панелью.
Минус обогрева зеркального элемента обжал и прикрутил к болту зеркала.
Присоединил провода к зеркальному элементу и аккуратно (чтоб не сломать защелки) защелкнул зеркало на место.
В новом зеркале понравилось кроме обогрева то, что на новом меньше рамка, угол обзора у него больше, в него не слепит свет фар машин сзади. Зеркало нагревается очень ощутимо. В мороз зеркало оттаивает очень быстро. В дождливую погоду избавляется от капель тоже довольно оперативно.
Daewoo Matiz MX+ › Бортжурнал › Установка зеркал с подогревом
Материалы:
-зеркала сферические с подогревом Mabitek (21239808 левое 21239809 правое)*
-провод ПВС 3х2,5мм
-крепкие нервы
Порядок действий в кратце:
1. Снимаем зеркальный элемент
2. Снимаем декоративную крышечку с кронштейна зеркала
3. Отвинчиваем кронштейн от двери
4. Отвинчиваем кронштейн от зеркала
5. Снимаем обшивку двери
5. Протаскиваем провода от зеркала в салон. Коммутируем как вам удобно.
6. Всё собираем и радуемся
Про зеркало

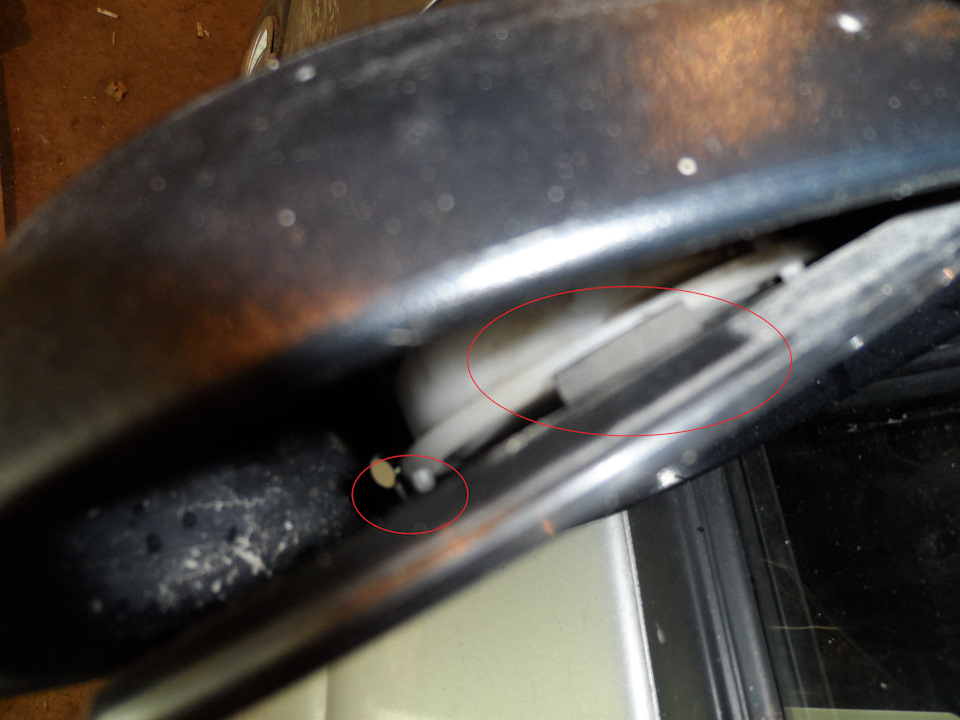

Для снятия зеркального элемента, отводим в крайние положения и поддеваем отвёрткой защёлки. Все винты кронштейна у меня были на лактайте — запасайтесь хорошими отвертками точного размера. Для того, чтобы протащить провода в кронштейне в двух местах пришлось расширить отверстия надфилем.

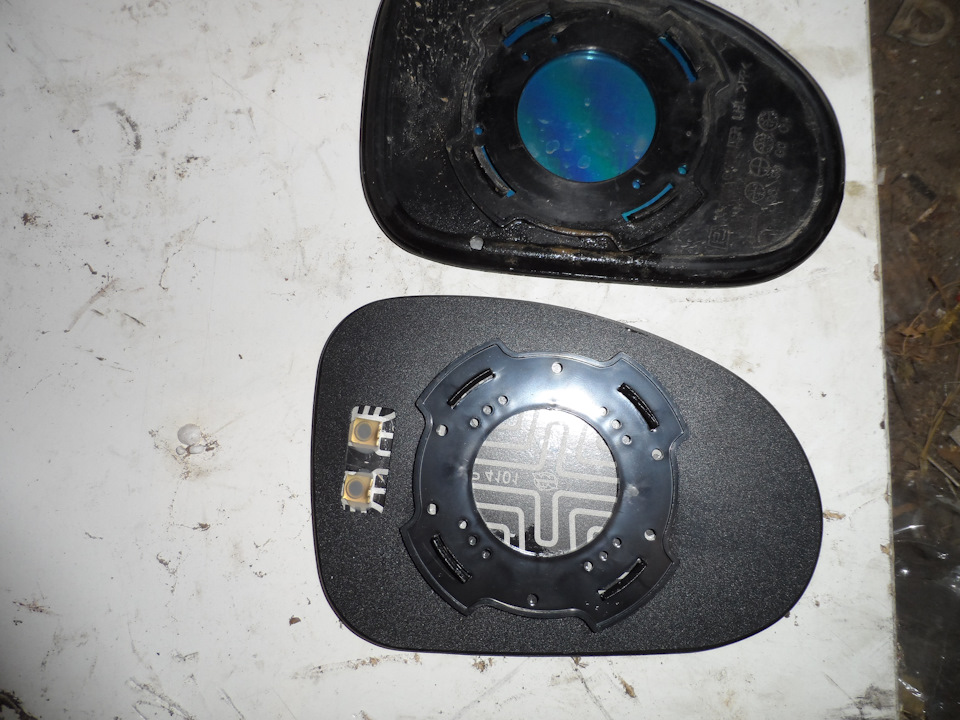

На месте к сожалению выяснилось, что mabitek-овские зеркала не подходят по креплениям к моим. У моих диаметр больше. Думаю дело в том, что у меня зеркала с завода шли с поворотниками и скорее всего основа зеркала также изменилась (ради интереса надо будет потом сравнить по партфишам). В старых же зеркалах народ пишет, что крепления совпадают. Так вот особо колхозить не хотелось, поэтому решил от новых взять сам зеркальный элемент, обогрев и подсунуть их в мою основу. Для этого также пришлось проделать отверстия для соединений проводов. Сам зеркальный элемент по размерам идентичен и точно сел в рамку.
Провода

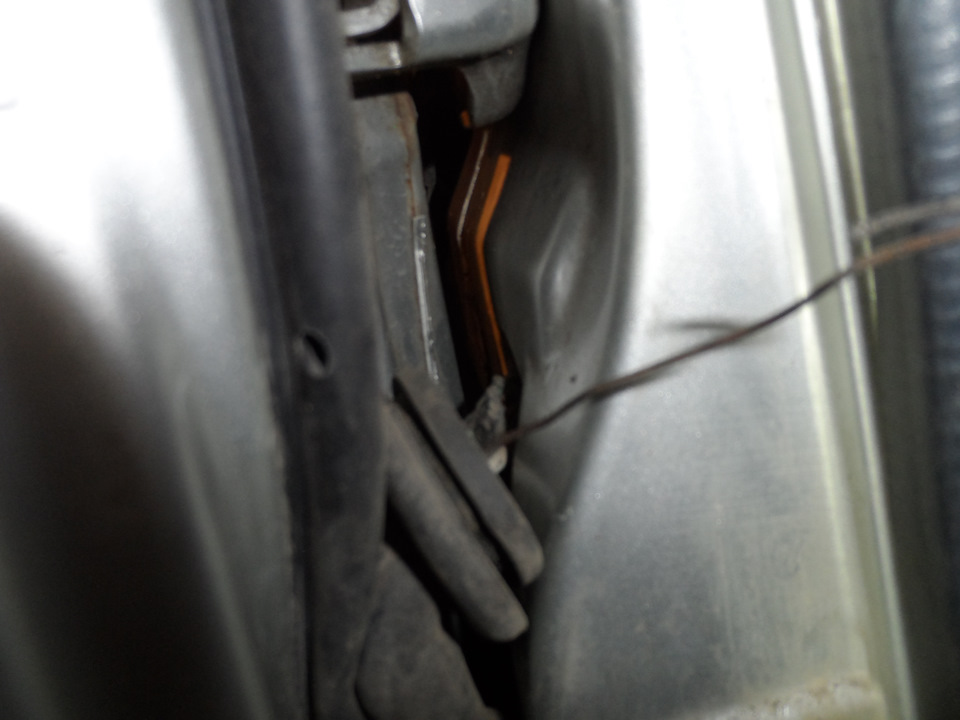

По мощности вполне хватило бы и 1,5мм2, взял с запасом 2,5, заодно его легче протаскивать — он сам жёстче. Из зеркала в дверь, пробрасывается просто руками, в отверстие, где крепится мотор стеклоподъёмника. Там их лучше пустить слегка в натяг, чтоб не зажевало в стекло, и зафиксировать стяжками. Один провод тут же подцепил на массу под ближайший винт крепления мотора. Далее с двух сторон вынимаем резиновый кожух между дверью и кузовом. Провод просто руками протаскиваем наружу из торца двери. Затем самая тяжёлая часть — зайти в салон. Для этого изнутри машины, в качестве протяжки взял тот же кабель, им вышел на улицу. В резиновом кожухе в качестве протяжки использовал крупную стяжку, ей протащил «кабель-протяжку». Тут их связываем с нашим проводом и одним заходом протаскиваем в салон. С первой дверью я провозился часа два. Отдельное удовольствие обратно вставлять эту резинку, при полностью открытой двери пальцы еле помещаются там.
Кнопка
У меня кондей, потому воткнуть вторую кнопку обогрева не вариант, а большую верхнюю я оставлю под будущие ПТФы. Остаётся подцепить на существующий обогрев заднего стекла, как многие это и делают. В полях испытаю сегодня-завтра, рукой нагрев чувствуется хорошо. Также плюс, что левое зеркало теперь тоже сферическое, а не обычное.
Update
Пришла крышечка на зеркало. Уже поставил. Обнаружилась одна интересная деталь. У родной уздэувской, передняя защёлка, которая сломалась, крепится только своим «телом», а у новой (General Motors) имеется ещё и мелкое ребро жёсткости.
Daewoo Matiz в натуре 1,2 турбо › Бортжурнал › Подогрев зеркал
Пользуясь всё тем же случаем с шумоизоляцией, разборкой дверей и панели, проложил кабели для обогрева зеркал.
Решил в добавок к своему модному авто-затемняющемуся салонному зеркалу поставить пару сферических, антибликовых зеркала с подогревом.
Раньше, клиентам, покупал отдельно тонкие пластинки, модели обогрева. И вклеивал их в штатные зеркала.
Сей час можно купить уже готовый комплект.
Модули обогрева уже склеены с зеркалом в заводских условиях.
Себе никогда не ставил. Так и ездил. Потом ездил на мини. Там даже не обращал внимания, не задумывался, просто зеркала всегда были сухие. Ну сухие и сухие. А тут сел в матиз и погнал под дождём в магаз. И вижу, что ничего не вижу. Все зеркала мокрые, в брызгах и конденсате. Понял, что надо ставить подогрев. Иначе не отделаться.

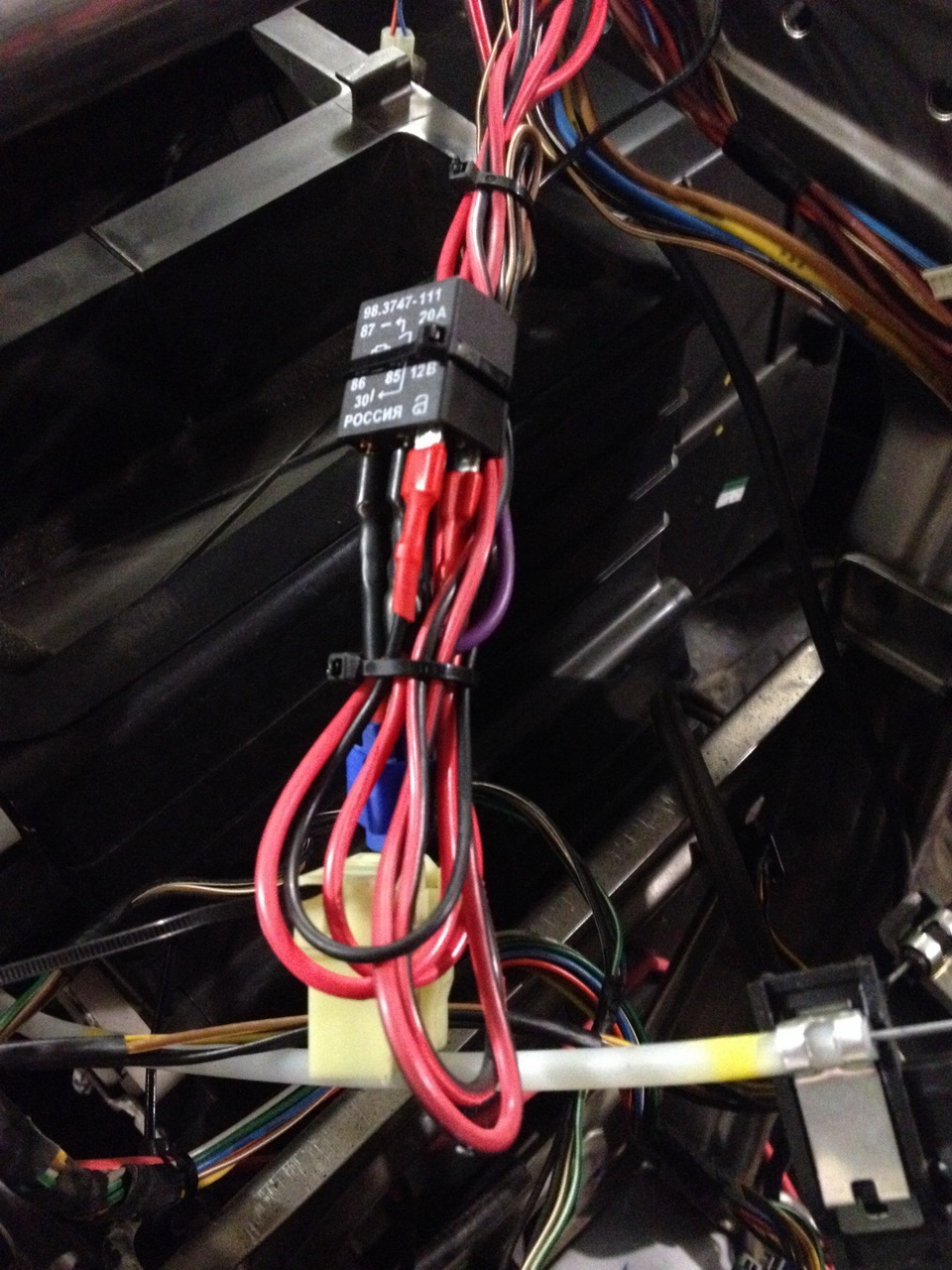

Пока всё было разобрано, протянул кабели, установил реле на кнопку подогрева заднего стекла, к нему же подключил и подогрев зеркал.
Реле нужно поставить в любом случае, не взирая на установку зеркал. Так как без реле, штатная кнопка долго не живёт. А стоит дорого, и меняется не так уж просто.
Схема очень простая.
Протягиваем кабели в двери. Это пожалуй самая сложная и неприятная часть.
На концах обжимаем мелкие клеммы, и в термоусадку их.
Перед одеванием, важно, побрызгать защёлки силиконовой смазкой. Тогда зеркало защёлкнется легко.
Зеркало греется градусов до 40. Чего вполне достаточно.
Ночью ездить стало намного легче. За счёт того что зеркало сферическое и антибликовое, засветки от фар сзади едущих машин практически нет. Если раньше было зарево, то чей час просто мелькают два белых пятнышка в зеркалах.
Ну и немного улучшился обзор в левое зеркало.
