Daewoo Nexia просто машинка › Бортжурнал › ЭлектроСтеклоПодъемники — part 4 — Замена напольного жгута, проводка дверей
Долго решался на этот шаг — замену напольного жгута и все таки решился
Замена жгута потянула за собой :
— переподключение сигналки
— установка родного ЦЗ
— переподключение всей подсветки
— переподключение зеркал и реле для обогрева(нужно купить пульт с Калины)
— переподключение подсветки в зеркалах
— переподключение плафона салона, козырьков с подсветкой и задних потолочных ручек с подсветкой
— переподключить салоное зеркало с автозатемнением
— доработка проводки в дверях
Вроде все, а может быть что то и забыл — ездил неделю на разобранной машине(салон) и постепенно все проверял, доделывал

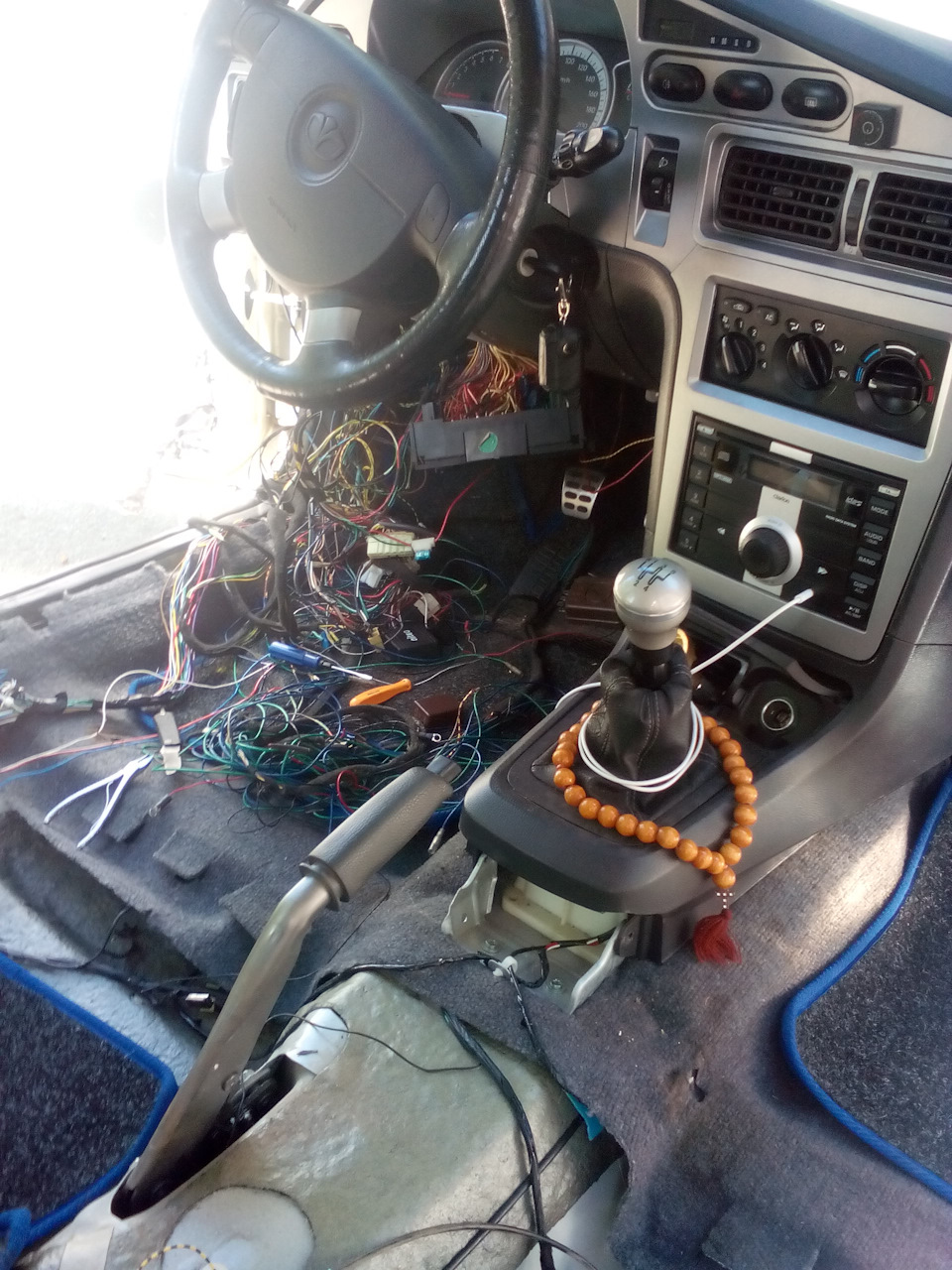

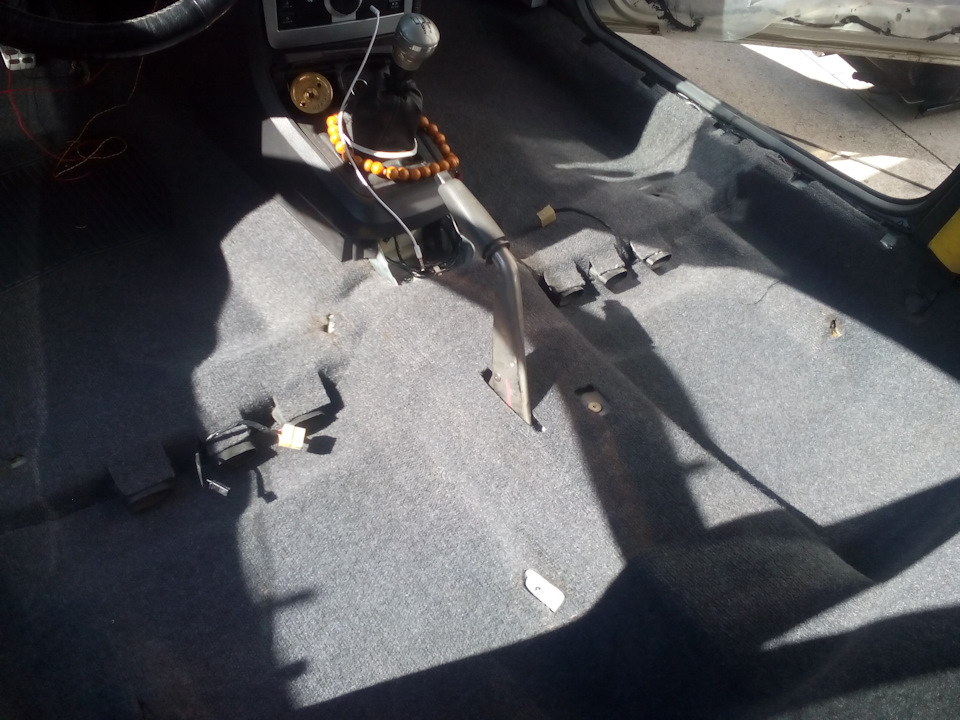

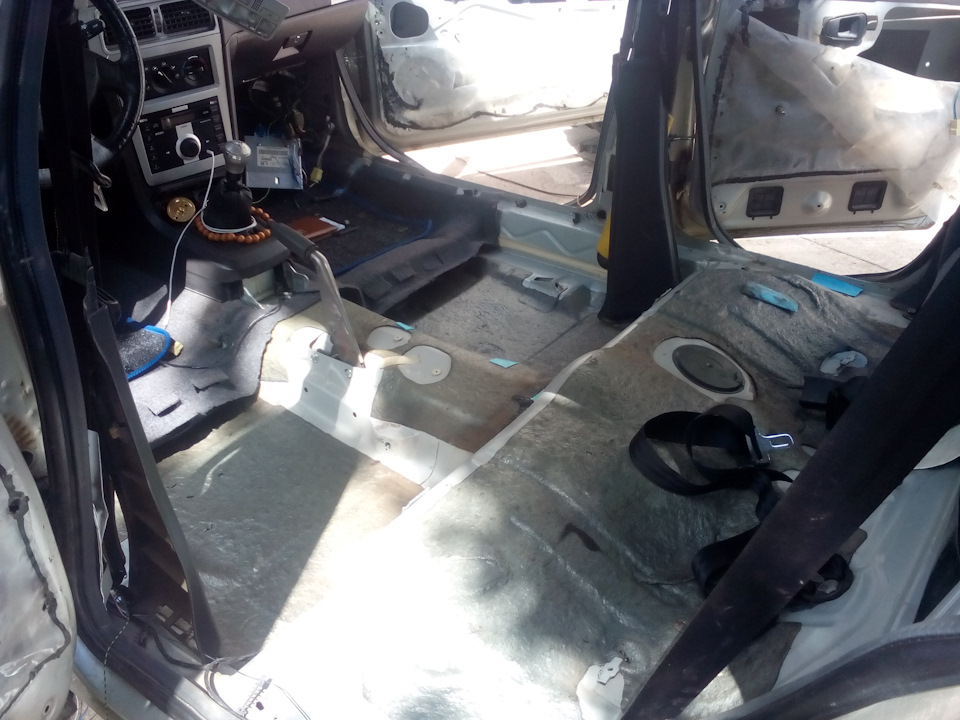

Начинаем снимать старую проводку —

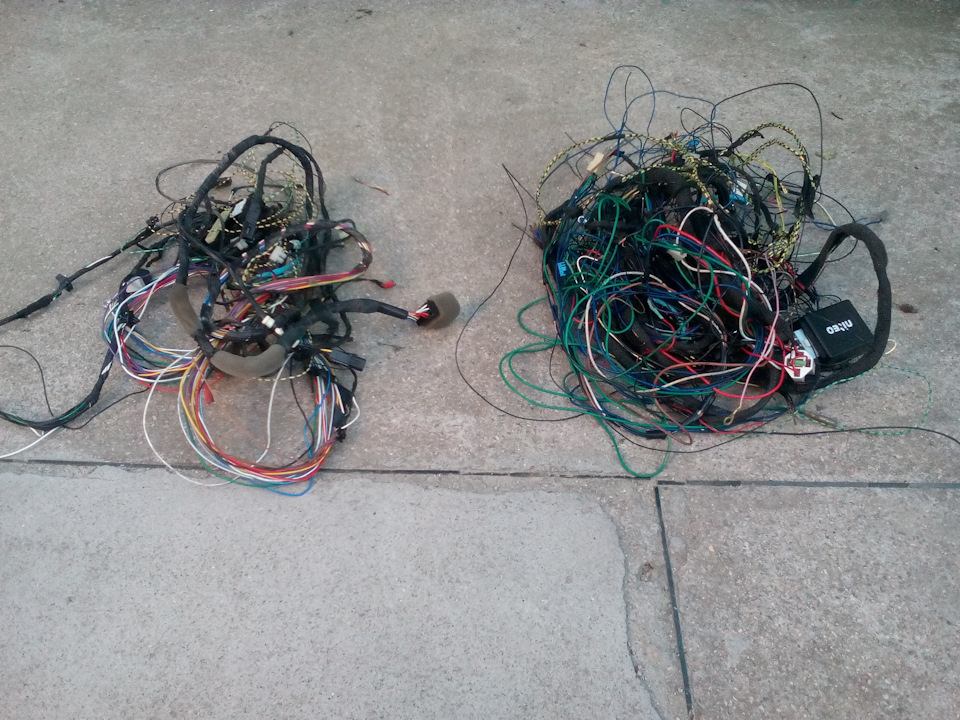

Вот для сравнения, слева родная GL(без ЭСП) проводка, а справа все что устанавливал ))
правая кучка впечатлила )

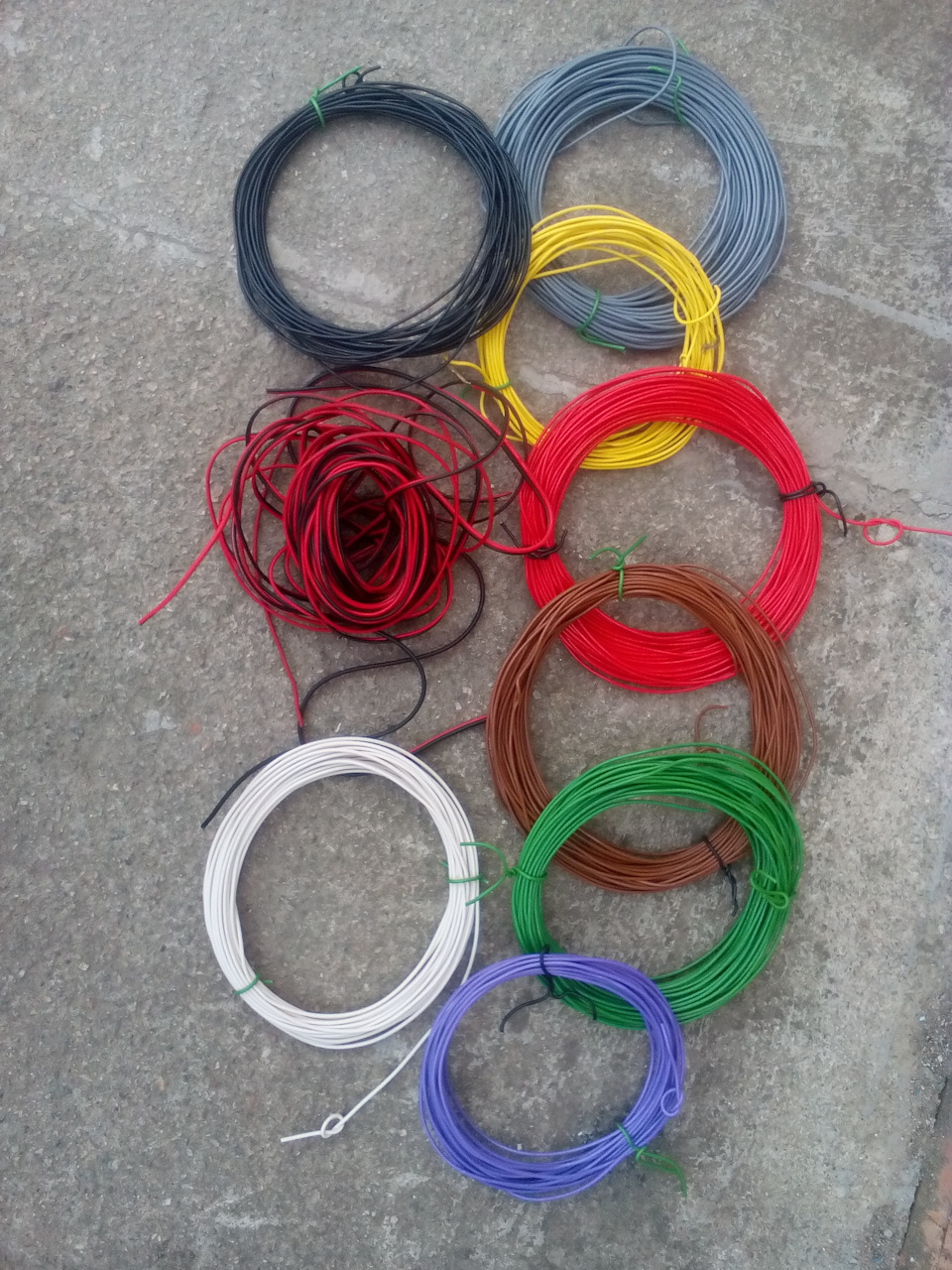

Теперь покупаем провода, если я не ошибаюсь купил порядка 150-180 м 🙂 разных проводов

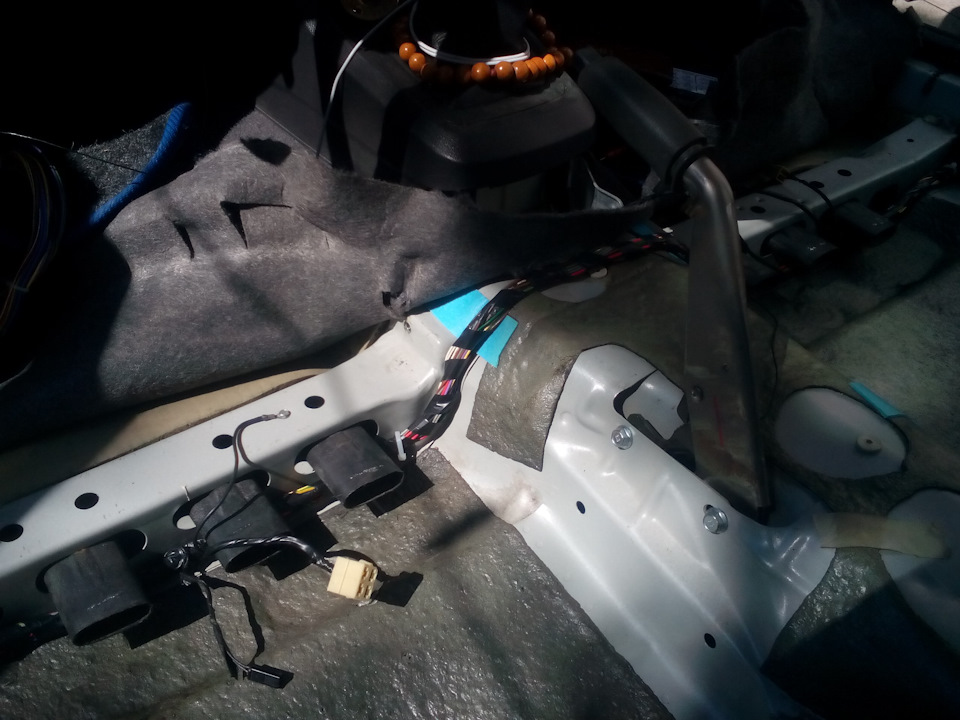

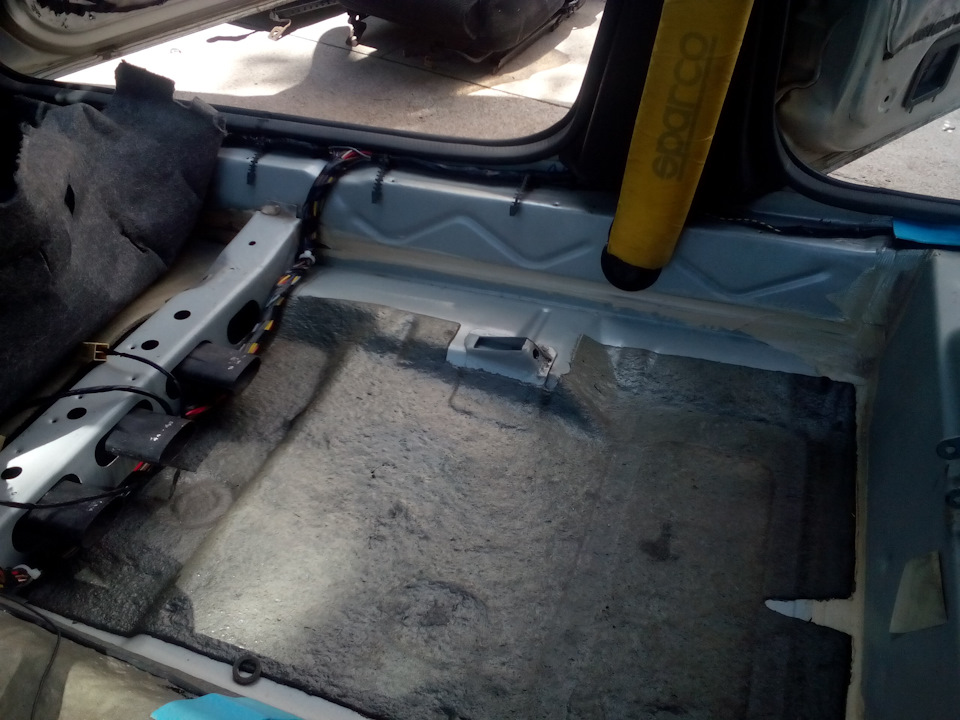

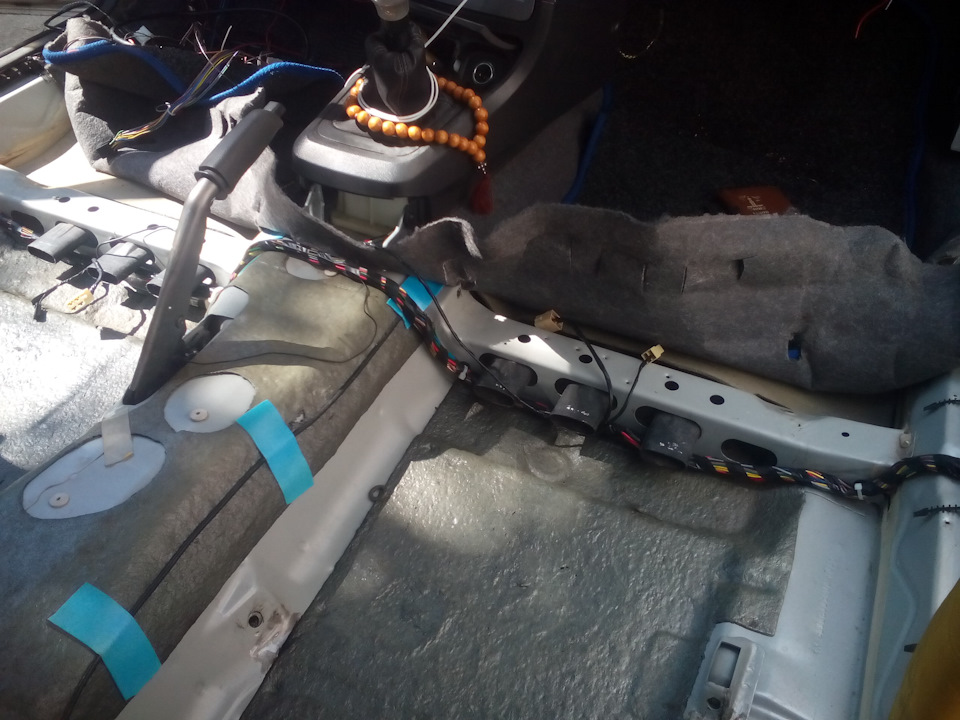

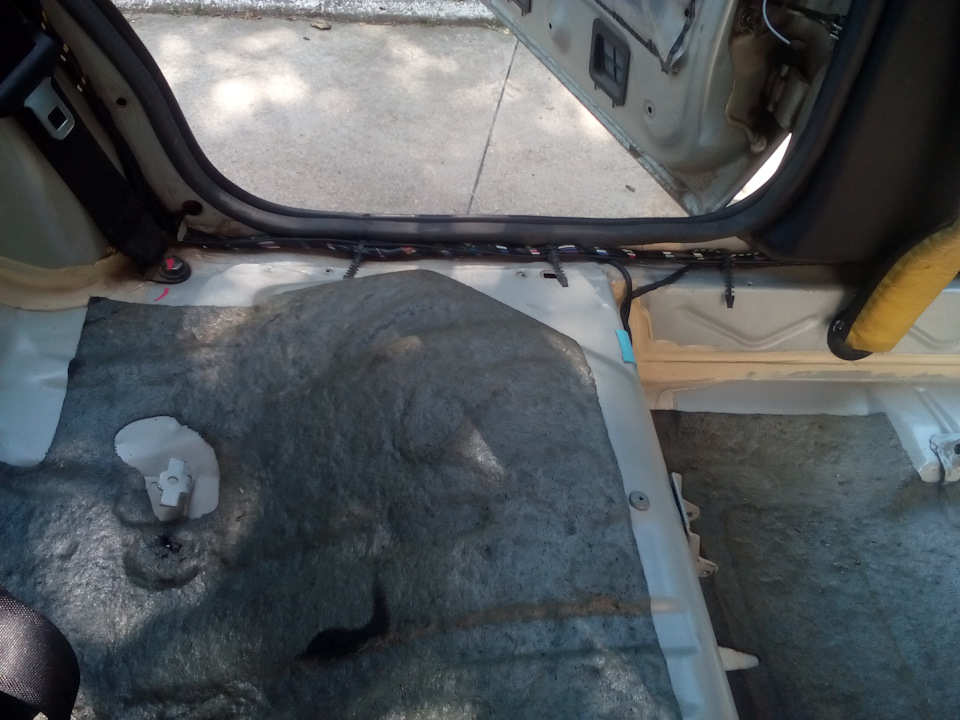

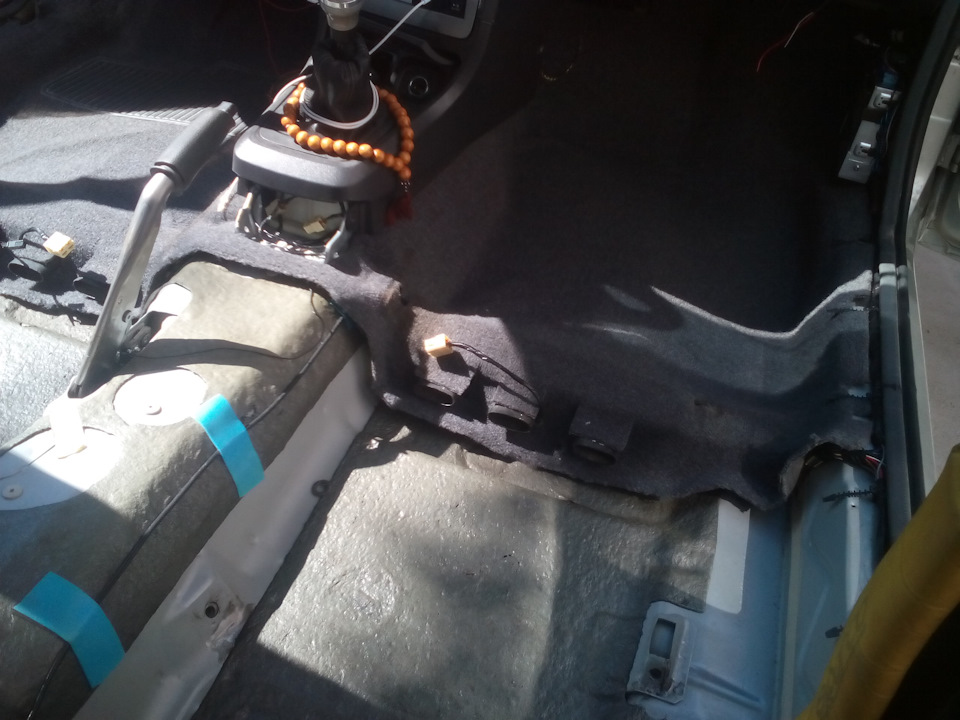

Дорабатываем напольный жгут согласно схемы которую рисовал в прошлой части и устанавливаем вместо старого

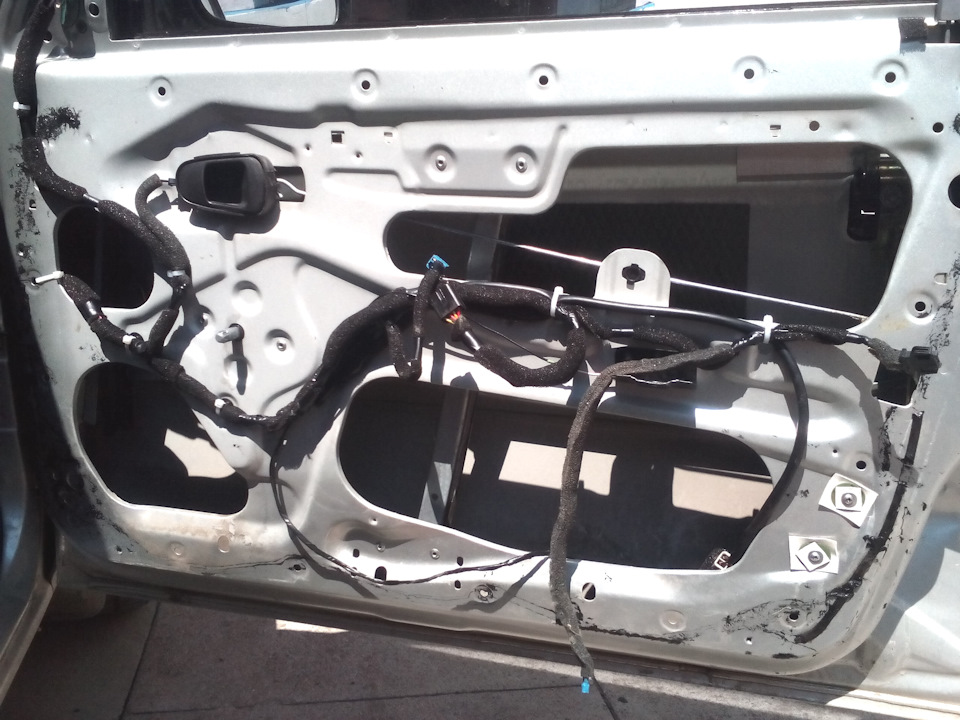

Теперь двери

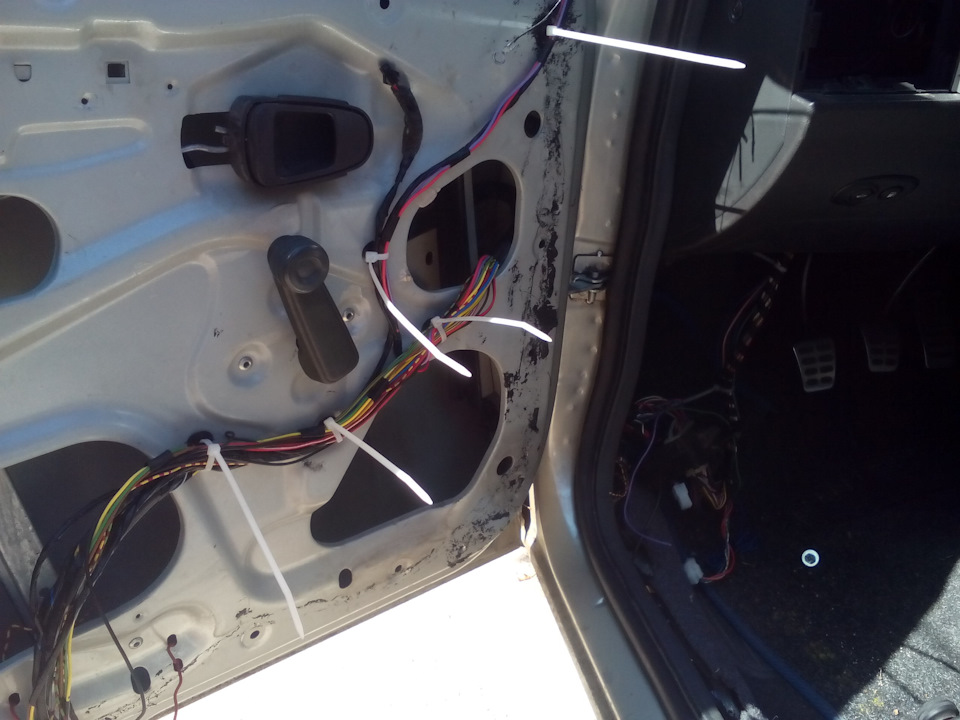

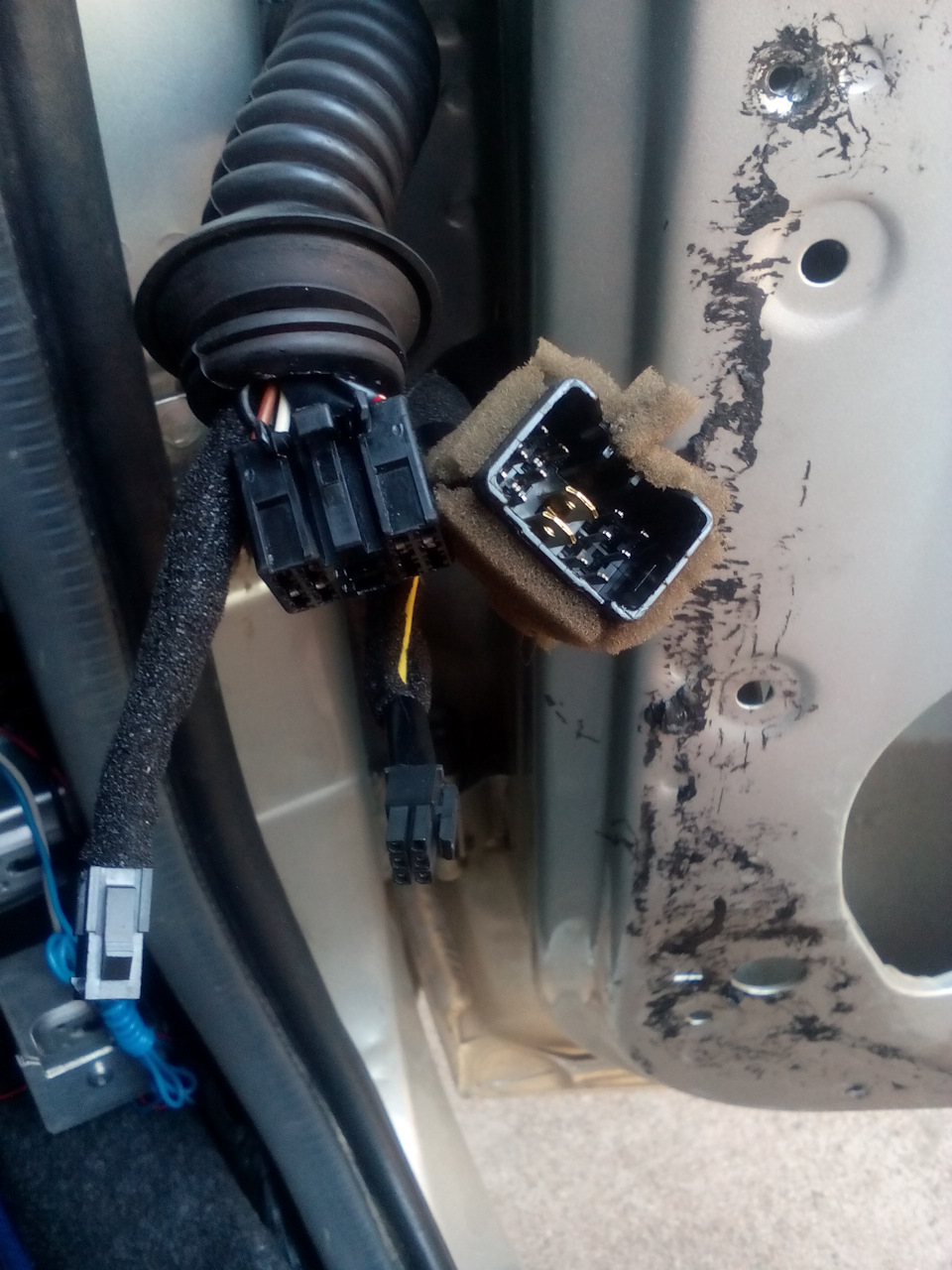

Не знаю, как кому — мне было не удобно доставать разъемы со стойки дверей, поэтому я их переместил в сами двери(только в передние двери), ну и конечно пришлось ставить еще дополнительные разъемы
Не когда мне не нравилось что в Нексии проводка в самой двери а не как у всех нормальных машинах на двери
Исправил и этот недочет )

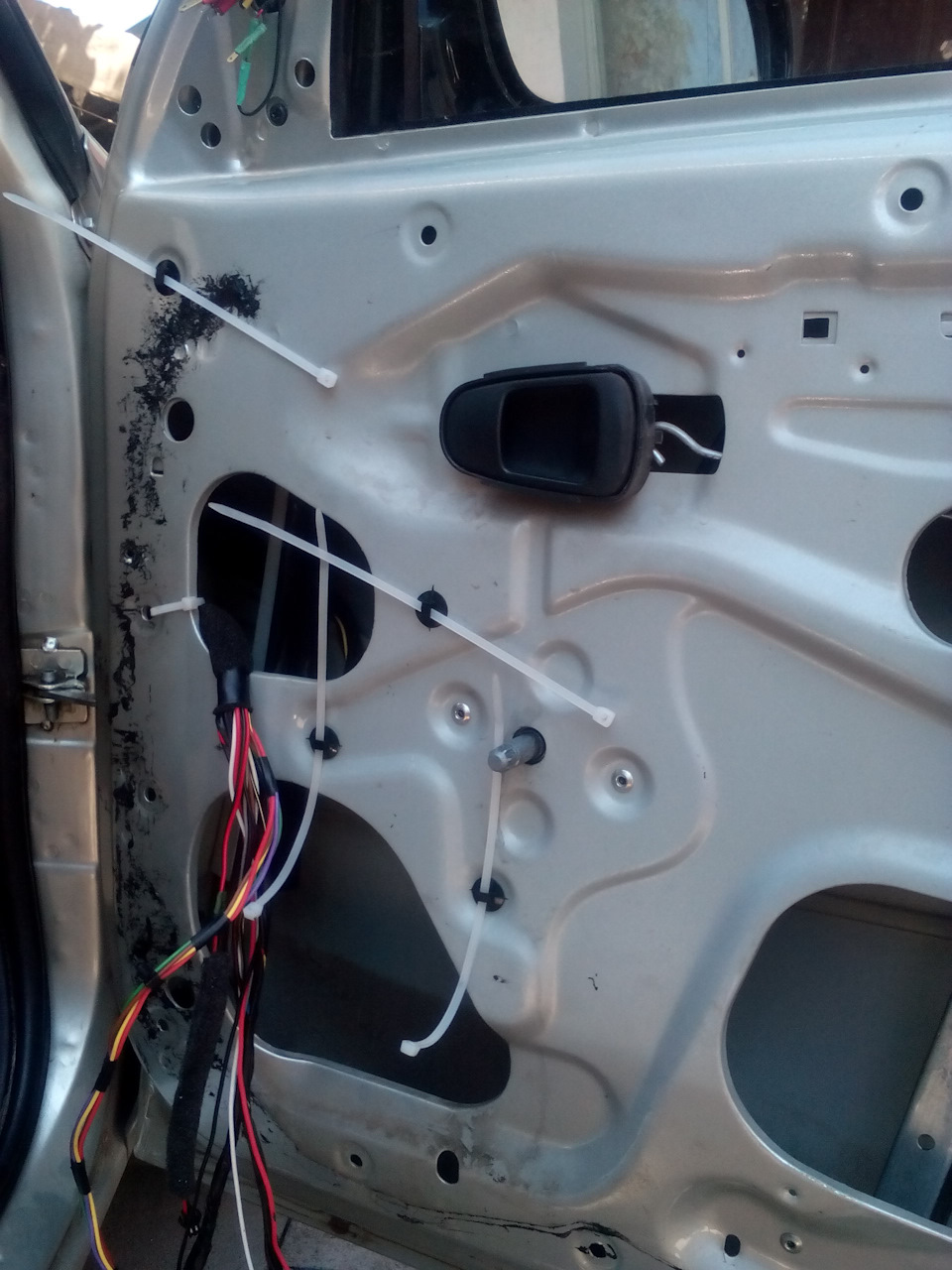

Покупаем клипсы под стяжку, примеряем, отрезаем, мотаем антискрипом — закрепляем

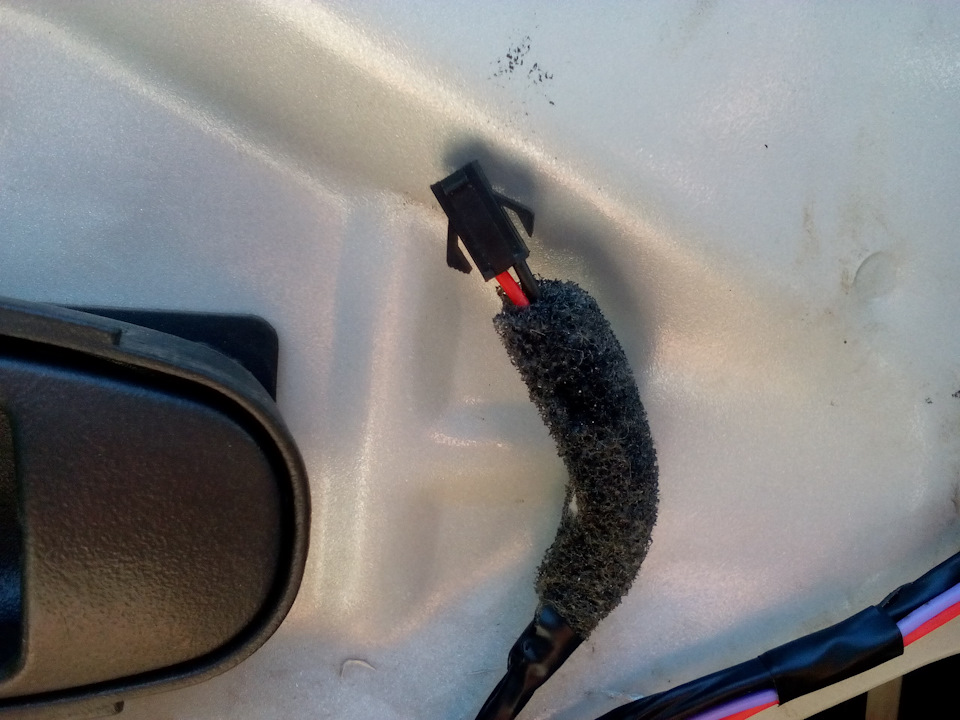

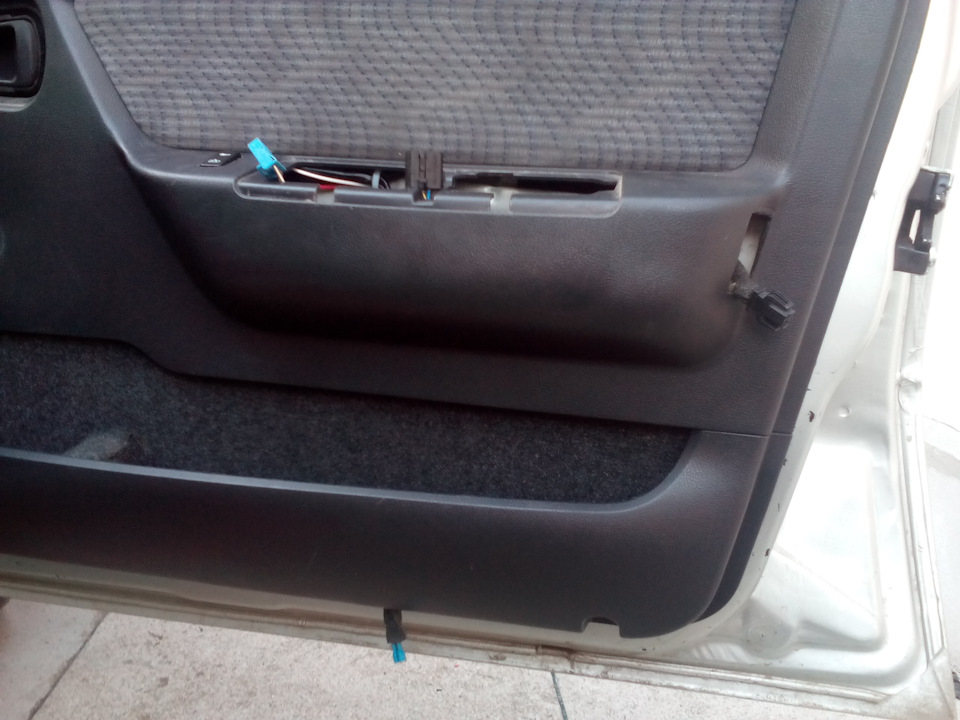

Сделал разъем для подсветки ручек, прямо в него буду вставлять 3мм 12В диод, теперь если перегорит — проблем с заменой не будет — старый вынул новый вставил

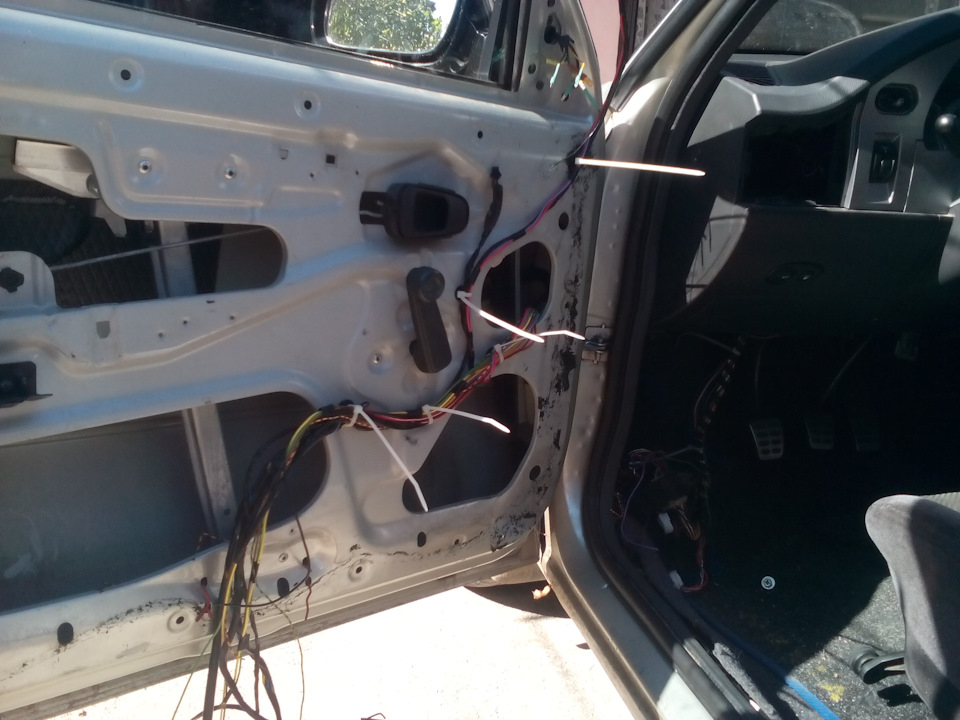

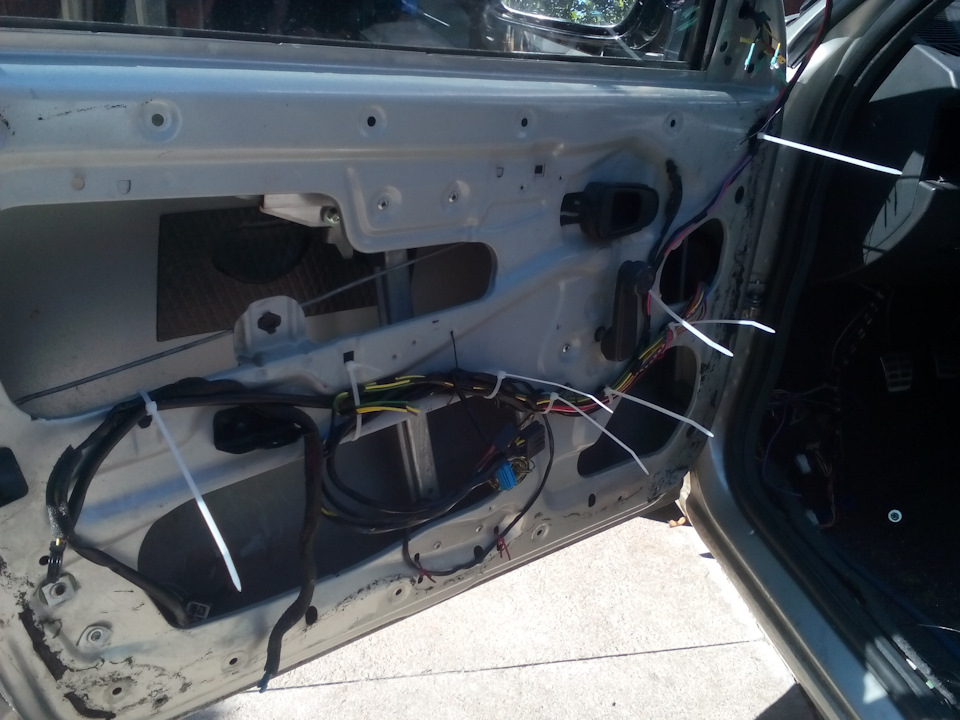

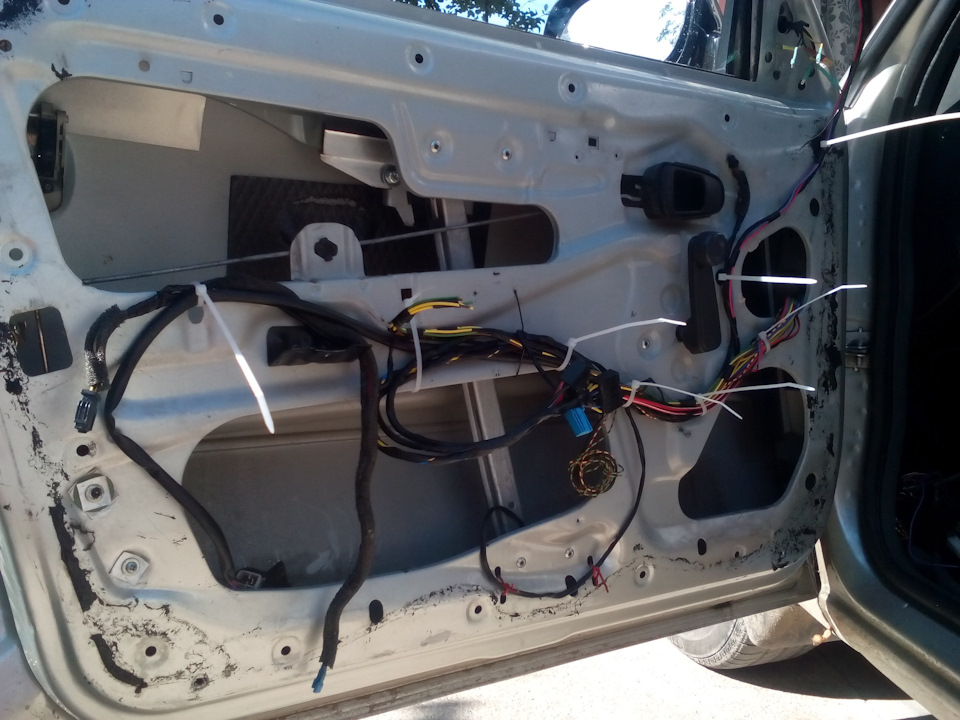

А вот и левая дверь в процессе
Мудохался неделю, осталось купить пульт ЭСП — подключить зеркала, подогрев
Купить ВИБРУ и при снятии ручных стеклоподъемников — проклеить двери, так буде на много удобней
Установить ЭСП — все проверить и заклеить технологические отверстия на дверях
Daewoo Nexia 2008, двигатель бензиновый 1.5 л., 85 л. с., передний привод, механическая коробка передач — тюнинг
Машины в продаже
Daewoo Nexia, 2015
Daewoo Nexia, 2012
Daewoo Nexia, 2012
Daewoo Nexia, 2008
Комментарии 48
на такой подвиг не решусь, хотя наверно летом буду делать проводку правой задней двери.молодец!
где у тебя можно посмотреть тему про подогрев ног задних пассажиров?
Блин как для меня электрика сложна, но все же буду в задние двери прокладывать тоже провода для ЭСП. Случайно нет схемы обычной, без доп оборудования?
А если будешь свою проводку пролаживать назад — прийдеться помудохатся с водительским блоком ЭСП и подключением
Жгут на пол стоит нереальных денег, я купил точно так же провода отдельно пв3 вроде. Во всех дверях провода есть заводские, с ГЛЕ с ЦЗ.
Он отсоединяется слева в ногах у водилы — разъем Х5
и в багажнике
так будет наверное по проще, если нет тогда от водительской двери тянуть по 7 проводов к каждой двери
У меня и так все разобрано)
Просто если у меня вся проводка в дверях сейчас уже переделана под все 4эсп, я и хочу напольный жгут не менять, потому что он на разборках даже стоит от 3т, я и хочу так же провода просто прокинуть, но там по 4 провода на эсп идут и 2 на ЦЗ, только вот не могу понять какой за что отвечает из этих 4, поэтому и ищу схему по цветам проводов чтобы понять
Ладно попытаюсь объяснить
Красно-белый — толстый провод должен идти с водительской двери на все остальные двери(при нажатии на кнопку блокировки окон на этот провод не будет поступать +12 и ЭСП на 3-х дверях не будут работать а с водительской будет)
Серый — на проводке в дверях это габариты
Черный — масса и лучше протянуть провод массы в двери а не брать на самой двери
Синий и желтый — управление мотором ЭСП, все будет зависеть от полярности подключения, всегда можно переподключить если перепутаешь(например кнопку нажал вниз а окно едет в верх )
Тянуть к каждой двери от водительской
Желто-черный и еще какой остался(возможно черно-красный не помню — посмотри на проводке пассажирских дверей) — это управление замками ЦЗ, все тоже самое что и с моторчиками ЭСП — все зависит от полярности, если перепутаешь всегда можно переподключить
В водительской не много по другому — бело-коричневый и красно-коричневый — управление закрытием открытием ЦЗ
