Вот чертеж моих силовых бамперов. Материал профильная труба 50*50 и 50*100

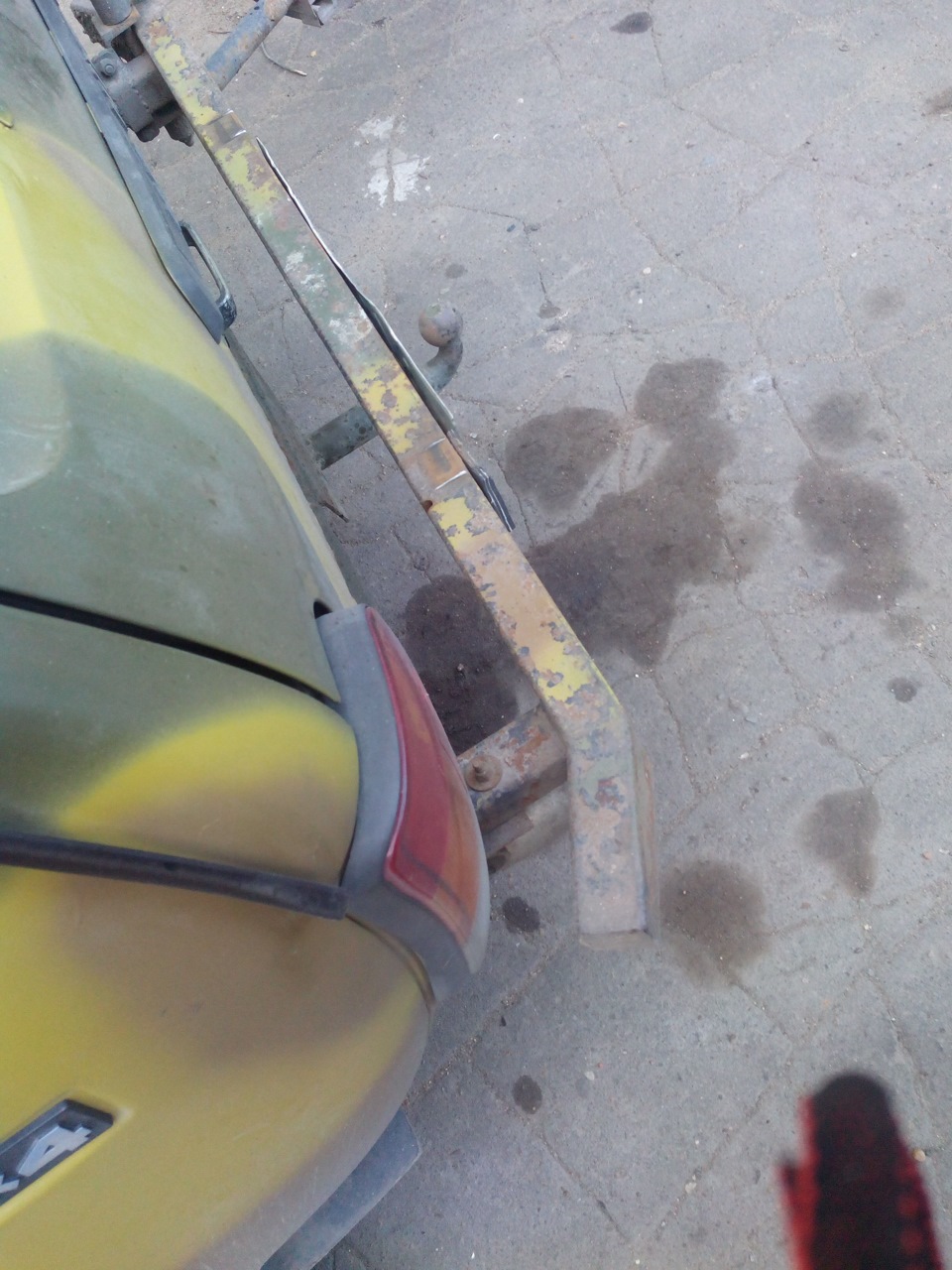

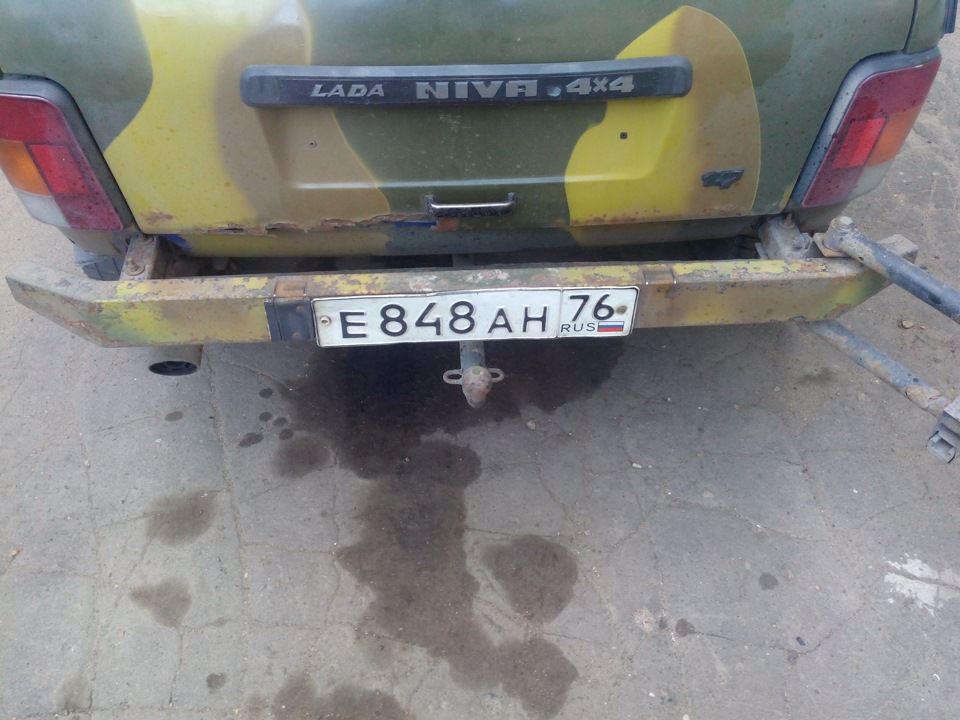

Ну и фотографии как на машине смотряться

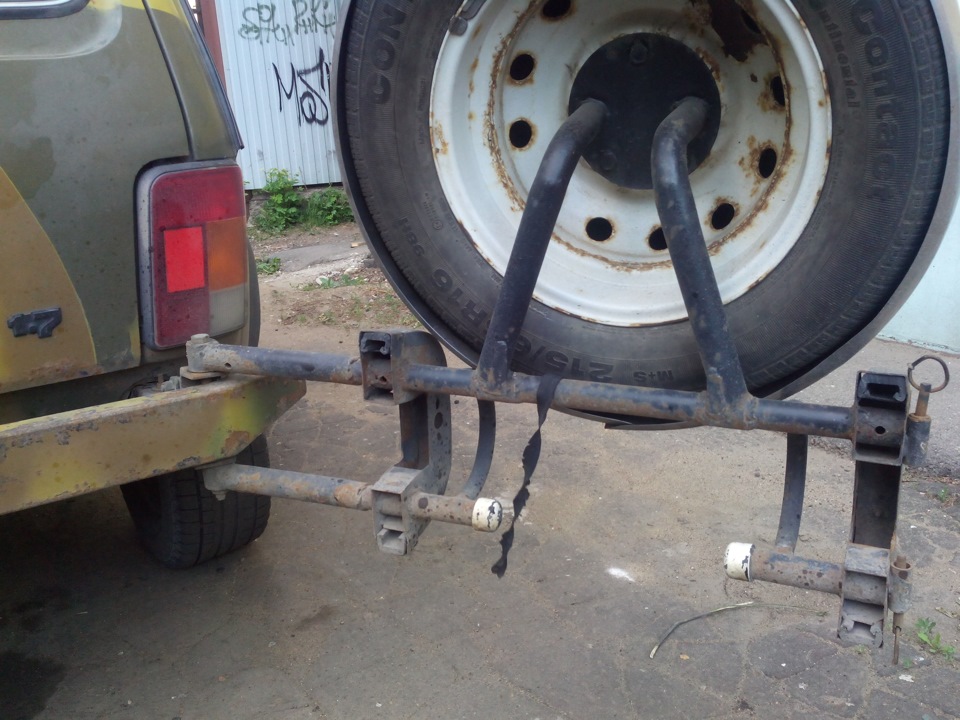

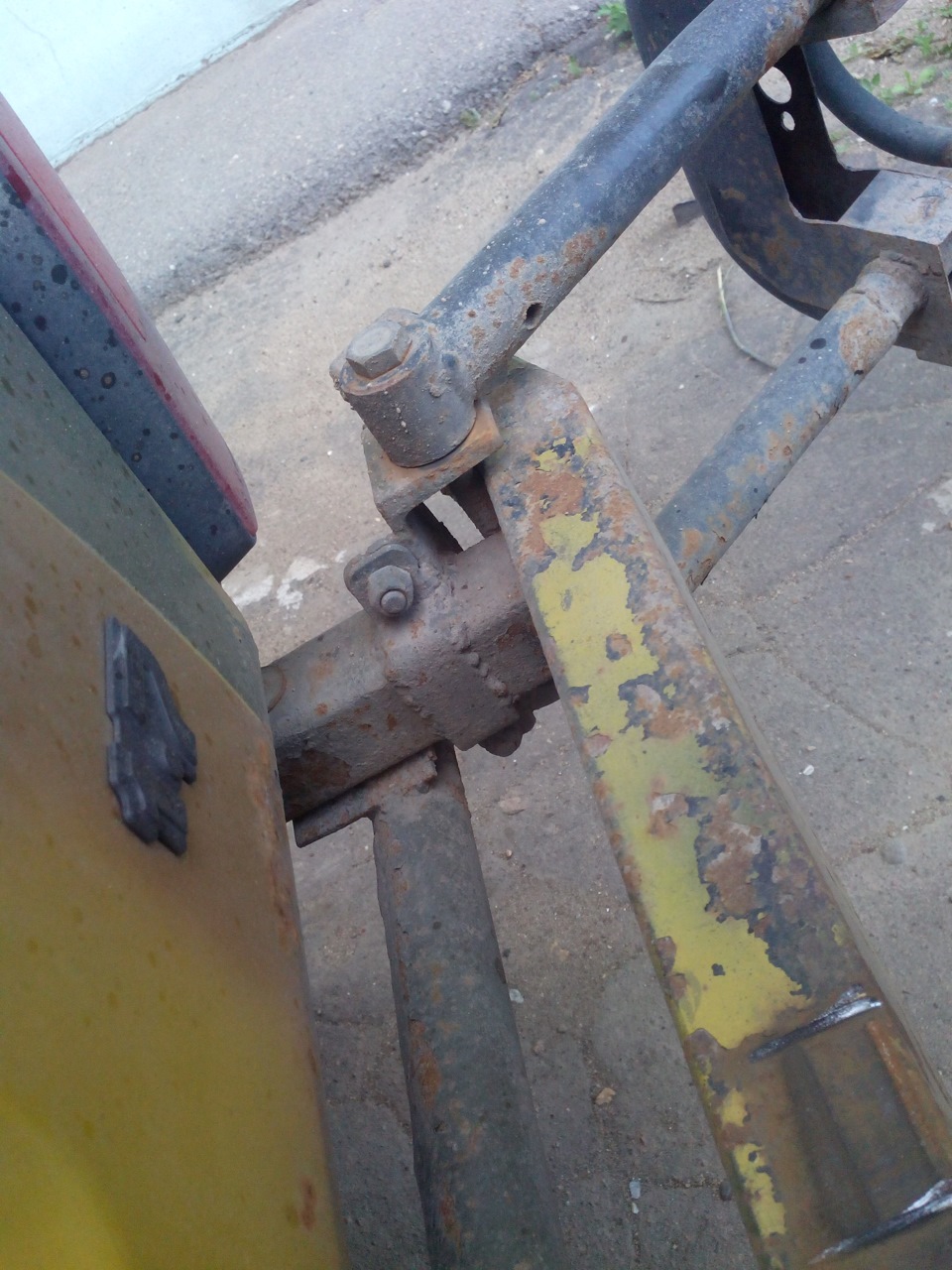

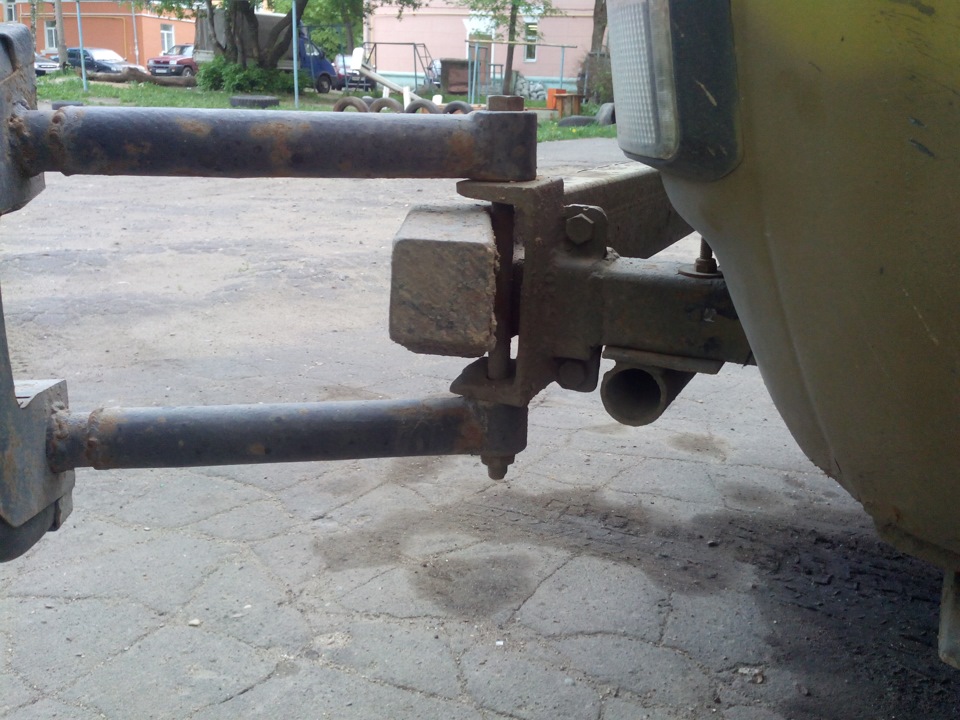

Вариант закрепить калитку для запаски
Может кому пригодится.
Метки: нива силовой бампер
Комментарии 24
Класс! Беру в закладки, думаю пригодится, буду то же скоро мутит.
Мне пригодится как раз сейчас нивой занимаюсь.
Успехов, будут вопросы какие спрашивай.
Мне пригодится как раз сейчас нивой занимаюсь.
если что, смотри в моем блоге или спрашивай. в блоге много выкладываю по нивам.
Такие бампера актуальны когда у автомобиля Рама, а не несущий кузов.
В случае ДТП — что будет с кузовом?
а что будет с рамой?
Кузов останется — целым (это точно), а рама может деформироваться.
вы рассматриваете такие дтп, в которых не очень целыми могут остаться водитель и пассажиры машины.
Это в первую — очередь (при «расчете» силового бампера и его крепежа к кузову автомобиля).
Обычно в «автомобилях» слабые места:
Усилители порогов;
Бампера;
Ланжероны кузова.
многобукф, но я ничего не понял.
вы рассматриваете такие дтп, в которых не очень целыми могут остаться водитель и пассажиры машины.
можешь посмотреть в моем б\ж = на мой взгляд «силового бампера»
почитал, но бампер, и силовой бампер имеют разные назначения
Такие бампера актуальны когда у автомобиля Рама, а не несущий кузов.
В случае ДТП — что будет с кузовом?
Был в двух ДТП, первое забодал семерку в бочину, постродала только рамка номера.
Во втором дтп в меня въехала девятина, та так что меня переставило на 15 метров, и сама улетела еще на 38 метров. Я в этот момент стоял. У бымпера лопнул сварочный шов и клык раскрыся, и поменял правое крыло и колесный диск. У девятки вырвало всю левую часть до передней стойки, разорвало коробку и много еще чего. У меня даже сход развал не нарушился. Поднимаю машину за них на ура, из канав и говн дергаю и газели и паркетники, все гуд, самого неоднократно за бампера мои и выдергивали. Зато по лесу езжу и не парюсь, как на танке, а в дтп оди даже помогают спасти кузов.
Как сделать силовой бампер задний. Усиленные бампера на ниву своими руками чертежи
Статья предусмотрена для владельца «Нивы», который уже точно решил устанавливать силовой бампер. Важный вопрос для многих владельцев авто, как самому сделать силовой бампер на «Ниву», чтобы конструкция надежно усилила сопротивление возможным ударам. Ниже будут описаны этапы как самому сделать силовой бампер на Ниву.
Подготовительный этап
Силовой бампер «Шевроле Нива» и «Нива» можно купить практически везде, но ведь его можно сделать и самому. Личное изготовление имеет свое преимущество – самостоятельный выбор материала для буфера, а также отсутствие переплаты за бренд-изготовитель при покупке.
Перед непосредственным изготовлением буфера авто обязательно ответьте себе на вопрос о том, зачем конкретно Вам нужна эта конструкция. Это позволит продумать все нужные детали будущей работы.
Силовой бампер на Ниву можно сделать своими руками
Силовой бампер своими руками должен содержать в себе:
Очень важно обратить внимание на то, что самодельный бампер на «Ниву» будет добавлять транспорту 15-25 дополнительных килограмм.
Выбор материала силового бампера
На первом этапе, перед тем как сделать силовые бампера на Ниву, владельцу авто следует определиться с выбором материала для бампера. Автовладельцы изготавливают буфер из различных материалов в зависимости от желаемого веса будущей конструкции, ее надежности и стоимости. Бампер своими руками из стекловолокна больше подойдет для «Нивы Шевроле». Материал имеет невысокую стоимость, а при правильной обработке может быть прочнее алюминия. Преимуществом стекловолокна является его невысокий вес в сравнении со стальной конструкцией.
Стальные конструкции переднего силового бампера на Ниву подойдут для мощного внедорожника. Составляющие должны усиливать конструкцию авто, а значит нержавеющие стальные или катаные трубы отлично подойдут в такой ситуации. Качественный сплав выдержит сильные столкновения, но будет весить в разы больше конструкции из стекловолокна.
Для мощного внедорожника подойдут стальные конструкции
Немного истории
Нивы 21213 и 21214 появились достаточно давно. Шевроле Нива считается более современным автомобилем. Но сам бренд Нива насчитывается не один десяток лет. Уже давно существует такое понятие как усиленные бампера или обвесы.
Судя по всему, первые экземпляры появились около 40 лет назад. Изначально это были простейшие металлические конструкции из швеллера. Они оказались на удивление надежными, несмотря на свою простоту. Каждый мог самостоятельно сварить нечто подобное своими руками в гараже.
Уже с появлением более современных внедорожников к изготовлению усиленных бамперов приступили целые производства, крупные компании. Потому сейчас, вместо того чтобы варить металлоконструкции самостоятельно, предпочтительнее взять уже готовый заводской бампер. Оптимальным выбором я бы назвал продукцию брендов OJ и Риф.
Создание правильного чертежа
Дальнейшим этапом работы является создание чертежа силового бампера на «Ниву 2121». Нужно обязательно помнить, что четкое изготовление по чертежу приведет к качественному результату.
Создать чертеж силового бампера на «Ниву» можно несколькими способами:
Дальше можно приступать к подготовке автомобиля.
Буква закона
Еще одним спорным вопросом относительно силовых обвесов является законность их установки.
Буквально недавно автовладельцы были шокированы тем фактом, что в России правительство запретило использовать
металлические кенгурятники. Так новички называют буквально все, что выступает спереди автомобиля и выполнено из металла.
Но запомните, что между кенгурятником и силовым бампером нет ничего общего. Это разные понятия, имеющие свои нюансы. Касательно законодательства нет четкого закона, который бы запрещал вам ставить обвес на машину. Но если вы захотите внести такое изменение в конструкцию, придется позаботиться о соответствующей записи в ПТС. Это не так сложно, не переживайте.
Процесс изготовления бампера
Приступая к самостоятельному изготовлению бампера, многие переживают о том, как усилить бампер на «Ниве».
Основные моменты как сделать бампер на «Ниву» и «Ниву Шевроле» своими руками:
Сбор рамы силового бампера на Ниву
Для того, чтобы получить нужные отверстия используйте дрель или газовую горелку. Обязательно используйте шлифмашинку при необходимости зачистить углы и область сваривания деталей.
Монтаж бампера
Силовой бампер на ниву своими руками монтируется легко. Перед самой установкой бампера определитесь с необходимостью лебедки. Если она Вам нужна, Вам придется вырезать место посреди бампера. Устанавливайте размер выреза под лебедку уже после ее приобретения, это поможет не прогадать с размером вырезанного отверстия. Дальше следует приступить к пробному креплению готового бампера к металлическим пластинам которые мы установили на лонжероны.
Далее все отверстия установленного бампера обрабатываем антикоррозийным средством и приступаем к покраске бампера. Если машина предназначена больше для городского движения вполне подойдет покраска в цвет авто. Если же Вы ярый любитель экстремального отдыха – изготавливайте бампер из нержавеющей стали. Не советуем крепить бампер на заводские крепления автомобиля, так как они могут не выдержать большого веса новой конструкции.
Вот чертеж моих силовых бамперов. Материал профильная труба 50*50 и 50*100
Ну и фотографии как на машине смотряться
Может кому пригодится.
Подготовительный этап
Чтобы изготовить силовой бампер на «Ниву» самостоятельно, нужно делать все четко по чертежу.
Его можно изготовить следующими способами:
Чертеж силового бампера на Ниву
После того как чертеж будет готов, вам потребуется закупить расходные материалы, исходя из данных в схеме для модели 21214. Ими выступают:
Квадратные трубы для изготовления силового бампера на Ниву
Помимо закупки материалов, вам понадобится такой инструментарий:
Если вы не имеете опыта обращения с вышеупомянутыми инструментами, вряд ли стоит рисковать, делая силовой бампер на «Ниву» самостоятельно — гораздо логичнее будет доверить работу специалисту в этой сфере.
Подготовка автомобиля
Чтобы установить усиленные бампера на «Ниву» своими руками, необходимо провести подготовку машины. Для этого демонтируют штатный буфер. Если есть желание тюнинговать сразу обе конструкции, по очереди демонтируют передний и задний бампера. Перед демонтажем советуем подробно изучить особенности этого элемента машины, чтобы в процессе разборки буфера не совершить ошибок. Перед непосредственным демонтажем откиньте клемму аккумулятора, чтобы избежать поражения током.
Чертеж силового бампера на Ниву
Для демонтажа старого бампера Вам понадобятся такие инструменты:
Демонтаж бампера выполняется в несколько этапов. Разборка передней конструкции происходит по такому алгоритму:
Фаркоп на «Ниву» на заднем бампере демонтируется в самом начале в зависимости от способа крепления, чаще всего это раскручивание болтов. После демонтажа рабочую поверхность хорошо моют и очищают от коррозии.
На следующем этапе создайте макет при помощи картона и скотча. После создания макета важно убедиться, что всех деталей выкройки хватает и все они находятся на своих местах.
В несколько этапов выполняется демонтаж бампера
Перед процессом изготовления требуется закупить расходные материалы:
Процесс изготовления бампера
Перед началом работы нужно демонтировать переднюю часть «Нивы», сняв всю возможную заводскую комплектацию.
Чтобы сделать силовой передний бампер на модель 2121 своими руками, вам нужно:
Изготовление силового бампера на Ниву 2121 своими руками
Чтобы прикрепить обвес к «Ниве», можно использовать швеллер. Его потребуется закрепить на усилителях, учитывая угол изгиба конструкции. Далее нужно, соблюдая симметрию, приварить к крепежам квадратную трубу. В готовой конструкции каждый шов должен быть зачищен от шлака и неровностей при помощи болгарки или наждачной бумаги. После этого вырежьте место для хай-джека. Также нужно позаботиться о месте для фиксаторов для буксировки автомобиля. После окончания крепежных работ испытайте обвес — возможно, он будет требовать усиления.
После окончания работ по свариванию переднего бампера и его установке на «Ниву» 21214, согласно российским законам, вам нужно будет получить на нее сертификат. Этот документ еще пригодится вам, когда вы в очередной раз отправитесь на техосмотр.
Необязательно в процессе создания останавливаться на листах металла — их можно заменить квадратной трубой. Чтобы придать нужную форму, её потребуется распилить вдоль, а затем согнуть.
Доработка автомобиля ВАЗ 2121
Чтобы сделать бампер «Нива» 2121 своими руками, рекомендуется:
Предварительно определяем размеры обвеса. Для его изготовления потребуется купить круглые трубы и швеллера, лист металла (толщина 2 мм). Тюнинг начинается с разборки передней части автомобиля «Нива» 2121. Рекомендуется снять заводской бампер и накладки, расположенные в месте установки будущей конструкции.
Следующий этап — создание макета будущего «кенгурятника». При возможности используем специальную компьютерную программу либо картон со скотчем. Полученная модель проверяется на симметрию. Затем усильте лонжероны ВАЗ 2121 металлическими пластинами (для предотвращения деформирования). Предварительно этот расходный материал обрабатываем специальным антикоррозийным средством.
Чтобы врезать элементы усилителя, потребуется дрель, ножницы по металлу либо газовая горелка. Для придания обвесу законченного внешнего вида используется сварка. Если рама собиралась из профилей прямоугольной формы, тогда внутри рамы делают надрезы. Изделие сгибается с учетом параметров картонного макета. Предварительно соединяем элементы главной части, а затем свариваем боковые детали. На пластины устанавливаем металлический каркас.
Если рама изготавливается из металлической трубы, тогда для ее изгиба применяют горелку. Каркас собирается, сваривается и устанавливается на «Ниву» 2121. Смонтированный «кенгурятник» необходимо покрасить. Предварительно конструкция для ВАЗ 2121 очищается от следов сварки. Для ее окрашивания можно использовать порошковый краситель.
При отсутствии опыта работы со сварочным аппаратом на ВАЗ 2121 можно установить заводской усиленный бампер.
Выбор» производителя осуществляется с учетом личных предпочтений и отзывов водителей.
Многие выбирают установку силового бампера чтобы была надежная площадка для лебедки, дополнительное место для троса или как способ защиты от диких животных во время внедорожных путешествий. У каждого свои мысли на счет необходимости установить силовой бампер на Ниву-2121 или его отсутствия.
Статья предусмотрена для владельца «Нивы», который уже точно решил устанавливать силовой бампер. Важный вопрос для многих владельцев авто, как самому сделать силовой бампер на «Ниву», чтобы конструкция надежно усилила сопротивление возможным ударам. Ниже будут описаны этапы как самому сделать силовой бампер на Ниву.
Силовой бампер на ниву своими руками фото
Несмотря на внедрение усиленных буферов на иностранные автомобили, их аналоги на «Ниву» 2121 появились не сразу. Некоторые считают, что, так как автомобиль не имеет рамы, но оснащен несущим кузовом, усилитель здесь будет лишним. Из-за этого в продаже буфер для отечественного джипа не встретишь, и приходится делать его своими руками. На первый взгляд, это создает трудности, но на самом деле имеет массу преимуществ — от экономии денег (не нужно переплачивать за бренд, изготовляющий комплектующую; сами расходные материалы — не слишком дорогие) до возможности сделать эксклюзивный чертеж хай-джека своими руками, изделий по которому не будет у других владельцев «Нивы».
Силовой бампер на автомобиль Нива
Прежде чем изготовить силовой бампер на «Ниву», задайте себе вопрос, зачем он вам нужен. От этого зависит его конструкция и комплектация. Некоторым он необходим исключительно для эстетических целей, а кто-то постоянно ездит в лес или на охоту, так что нуждается в защите от веток. В любом случае качественная усиленная конструкция переднего бампера для любых целей должна содержать:
Выбирая материал для создания усиленного буфера «Нивы» 21214, вы должны четко представлять его конечный внешний вид и назначение. Конечно, лучше будет использовать качественный стальной сплав, который выдержит лобовые столкновения.
Но нужно учитывать, что он будет весить в разы больше стеклопластикового аналога.
Силовой бампер на Ниву 2121-2131
Подготовительный этап
Чтобы изготовить силовой бампер на «Ниву» самостоятельно, нужно делать все четко по чертежу.
Его можно изготовить следующими способами:
Чертеж силового бампера на Ниву
После того как чертеж будет готов, вам потребуется закупить расходные материалы, исходя из данных в схеме для модели 21214. Ими выступают:
Квадратные трубы для изготовления силового бампера на Ниву
Помимо закупки материалов, вам понадобится такой инструментарий:
Если вы не имеете опыта обращения с вышеупомянутыми инструментами, вряд ли стоит рисковать, делая силовой бампер на «Ниву» самостоятельно — гораздо логичнее будет доверить работу специалисту в этой сфере.
Подготовка автомобильного кузова и использование макета
Все работы рекомендуется выполнять в гараже. Для того чтобы сделать кенгурятник необходимо найти 2-х или 3-миллиметровый листовой металл. Понадобится также коробчатый профиль или круглая труба.
Для решения проблемы необходимо использовать специальные металлические пластины, которые помогут избежать деформации во время монтажа. Не забудьте обработать их средством, защищающим от коррозии.
Чертеж силового бампера может выглядеть так:
Процесс изготовления бампера
Перед началом работы нужно демонтировать переднюю часть «Нивы», сняв всю возможную заводскую комплектацию.
Чтобы сделать силовой передний бампер на модель 2121 своими руками, вам нужно:
Процедура установки силового бампера на автомобиль
Изготовление усиленного бампера
Для начала:
Приступаем к работе:
Напоминаем, что после установки самодельного переднего бампера на «Ниву» 2121, согласно ПДД Российской Федерации, вам необходимо будет получить на него сертификат, согласно закону «О безопасности колесных транспортных средств», который у вас обязательно спросят при прохождении очередного техосмотра.
Силовой бампер для «Нивы» может иметь любую форму, и разрешения для него не нужны, но учитывайте и то, что если вы установили на него такое дополнение, как «кенгурятник» из гнутых труб, без соблюдения нормативов, приведенных в правилах дорожного движения, не обойтись:
Изготовить силовой бампер несложной формы в домашних условиях не так проблематично
Чтобы не получить штраф в размере 500 рублей, необходимо знать, что:
FakeHeader
Comments 24
Класс! Беру в закладки, думаю пригодится, буду то же скоро мутит.
Мне пригодится как раз сейчас нивой занимаюсь.
Успехов, будут вопросы какие спрашивай.
Мне пригодится как раз сейчас нивой занимаюсь.
если что, смотри в моем блоге или спрашивай. в блоге много выкладываю по нивам.
Такие бампера актуальны когда у автомобиля Рама, а не несущий кузов.
В случае ДТП — что будет с кузовом?
а что будет с рамой?
Кузов останется — целым (это точно), а рама может деформироваться.
вы рассматриваете такие дтп, в которых не очень целыми могут остаться водитель и пассажиры машины.
Это в первую — очередь (при «расчете» силового бампера и его крепежа к кузову автомобиля).
Обычно в «автомобилях» слабые места: Усилители порогов; Бампера; Ланжероны кузова.
многобукф, но я ничего не понял.
вы рассматриваете такие дтп, в которых не очень целыми могут остаться водитель и пассажиры машины.
можешь посмотреть в моем бж = на мой взгляд «силового бампера»
почитал, но бампер, и силовой бампер имеют разные назначения
Такие бампера актуальны когда у автомобиля Рама, а не несущий кузов.
В случае ДТП — что будет с кузовом?
Был в двух ДТП, первое забодал семерку в бочину, постродала только рамка номера. Во втором дтп в меня въехала девятина, та так что меня переставило на 15 метров, и сама улетела еще на 38 метров. Я в этот момент стоял. У бымпера лопнул сварочный шов и клык раскрыся, и поменял правое крыло и колесный диск. У девятки вырвало всю левую часть до передней стойки, разорвало коробку и много еще чего. У меня даже сход развал не нарушился. Поднимаю машину за них на ура, из канав и говн дергаю и газели и паркетники, все гуд, самого неоднократно за бампера мои и выдергивали. Зато по лесу езжу и не парюсь, как на танке, а в дтп оди даже помогают спасти кузов.
Содержание
Как сделать Силовой бампер на ниву?
Изготовление усиленного бампера
Что говорят ПДД?
Немного мифов
Сравнение цен покупного бампера и сделанного своими руками
Наши рекомендации
До сих пор в кругах автомобилистов – любителей отечественного автопрома – нет однозначного мнения о целесообразности установки силового бампера на «Ниву» 2121. Любители классики считают, что автомобилю достаточно несущего кузова, и усиление для этого «танка» без рамы не нужно.
Сравнение цен покупного бампера и сделанного своими руками
Если сравнивать самодельный передний бампер для автомобиля«Нива» 2121 и приобретенный в магазине, то оба имеют и плюсы, и минусы:
При покупке силового бампера в магазине обращайте внимание на следующее:
Полностью готовую конструкцию можно крепить на заводские крепления
Подготовка автомобиля
Предварительно определяем размеры обвеса. Для его изготовления потребуется купить круглые трубы и швеллера, лист металла (толщина 2 мм). Тюнинг начинается с разборки передней части автомобиля «Нива» 2121. Рекомендуется снять заводской бампер и накладки, расположенные в месте установки будущей конструкции.
Следующий этап — создание макета будущего «кенгурятника». При возможности используем специальную компьютерную программу либо картон со скотчем. Полученная модель проверяется на симметрию. Затем усильте лонжероны ВАЗ 2121 металлическими пластинами (для предотвращения деформирования). Предварительно этот расходный материал обрабатываем специальным антикоррозийным средством.
Чтобы врезать элементы усилителя, потребуется дрель, ножницы по металлу либо газовая горелка. Для придания обвесу законченного внешнего вида используется сварка. Если рама собиралась из профилей прямоугольной формы, тогда внутри рамы делают надрезы. Изделие сгибается с учетом параметров картонного макета. Предварительно соединяем элементы главной части, а затем свариваем боковые детали. На пластины устанавливаем металлический каркас.
Если рама изготавливается из металлической трубы, тогда для ее изгиба применяют горелку. Каркас собирается, сваривается и устанавливается на «Ниву» 2121. Смонтированный «кенгурятник» необходимо покрасить. Предварительно конструкция для ВАЗ 2121 очищается от следов сварки. Для ее окрашивания можно использовать порошковый краситель.
Выбор» производителя осуществляется с учетом личных предпочтений и отзывов водителей.
Многие выбирают установку силового бампера чтобы была надежная площадка для лебедки, дополнительное место для троса или как способ защиты от диких животных во время внедорожных путешествий. У каждого свои мысли на счет необходимости установить силовой бампер на Ниву-2121 или его отсутствия.
Статья предусмотрена для владельца «Нивы», который уже точно решил устанавливать силовой бампер. Важный вопрос для многих владельцев авто, как самому сделать силовой бампер на «Ниву», чтобы конструкция надежно усилила сопротивление возможным ударам. Ниже будут описаны этапы как самому сделать силовой бампер на Ниву.
Чтобы установить усиленные бампера на «Ниву» своими руками, необходимо провести подготовку машины. Для этого демонтируют штатный буфер. Если есть желание тюнинговать сразу обе конструкции, по очереди демонтируют передний и задний бампера. Перед демонтажем советуем подробно изучить особенности этого элемента машины, чтобы в процессе разборки буфера не совершить ошибок. Перед непосредственным демонтажем откиньте клемму аккумулятора, чтобы избежать поражения током.
Чертеж силового бампера на Ниву
Для демонтажа старого бампера Вам понадобятся такие инструменты:
Демонтаж бампера выполняется в несколько этапов. Разборка передней конструкции происходит по такому алгоритму:
Фаркоп на «Ниву» на заднем бампере демонтируется в самом начале в зависимости от способа крепления, чаще всего это раскручивание болтов. После демонтажа рабочую поверхность хорошо моют и очищают от коррозии.
В несколько этапов выполняется демонтаж бампера
Перед процессом изготовления требуется закупить расходные материалы:
Далее я подварил листы для визуального утолщения бампера, фоток процесса не делал но смысл понятен на следующей фотке
Далее еще были вварены гайки для вкручивания ушей для транспортировки
Далее грунтуем бампер из баллона, черной грунтовкой, предварительно конечно же отшлифовав сварные швы при помощи УШМ.
Грунтуем на улице, там лучше видно, да и вони поменьше
Кстати профильная трубка, приваренная между гаек для крюков на бампере, является защитой госномера от повреждений об толкаемые преграды, ведь это силовой бампер.
Теперь ставим на наш самодельный бампер для НИВЫ все необходимые ништяки и причиндалы, а именно круглые ПТФ и госномер, так же вкручиваем буксировочные проушины.
