Daewoo Matiz Песочная Масяня 1.0 › Бортжурнал › Вентиляция картера. Это просто.
При работе двигателя часть газов из цилиндров проникает в картер. И так как картерные газы являются вредными, их отправляют на дожигание обратно в двигатель. На матизе есть некоторое количество трубок и клапан, который отправляет их прямо во впускной коллектор или на впуск до дросселя.
И получается, что летящее масло и частицы нагара летят на дроссельную заслонку, отчего она загрязняется. Страдают вероятно и датчики и РХХ, у кого они есть (на 0,8 моторе).
В холодное время года теплые газы идут по холодным шлангам что может приводить к образованию конденсата.
Изначально на машине предусматривался некий кронштейн, чтобы шланги не провисали и имели наклон для стекания конденсата в двигатель. Узбеки кронштейн убрали… А холодный воздух зимой дует прямо на шланги!
Теперь о возможных неприятностях. Если возникший конденсат не успевает испарится и замерзает, может произойти закупорка магистрали. Это может произойти и на ходу, т.к. шланги обдуваются ледяным воздухом через «ноздрю» и щель под капотом. И частенько это происходит при прогреве мотора, т.к. конденсат замерз при прошлой остановке, а холодный двигатель имеет большее количество картерных газов, уплотнение цилиндров хуже.
Картерным газам некуда деваться и они начинают искать выход…
Если выбило щуп уровня масла и масло не загорелось на выхлопном коллекторе — это везение. )) Достаточно вытереть масло и долить масло в мотор. Некоторые зимой специально вставляют щуп не до конца, чтобы упростить процесс. ))
Возможно выворачивание переднего сальника коленвала. Тогда закидывает маслом ремень ГРМ, да и прочие. Соответственно внеплановая замена ремней.
Еще хуже, если пробивает задний сальник коленвала, а ведь его меняют гораздо реже и он в заведомо худшем состоянии. При замене сцепления не всегда его меняют, а зря. Масло попадает в картер сцепления. Внеплановая замена сцепления и сальника )) коленвала.
И самое плохое, если вытекшее масло вовремя не заметить. Пропадание давления масла должна показать лампочка на приборной панели, но многие ли смотрят на щиток и проверяют, что она исправна ПЕРЕД запуском мотора. Да и можно оказаться вне машины в этот момент, например чистить снег у ворот…
А работа двигателя без масла, сами понимаете…
Как и многие я переделал систему вентиляции картерных газов. Просто выпустить шланг под машину — не мой метод, Да и таким образом конденсат в длинном шланге замерзнет еще быстрее, чем под капотом.
Утеплять шланги тоже можно, но эффективность сомнительна.
Вывел из клапанной крышки ПОД фильтрующий элемент воздушного фильтра. Т.о. газы втягиваются в двигатель и масло и грязь не попадает на дроссельную заслонку.
Далее фото.
Снимать шланги на морозе не стоит. сначала стоит прогреть их. можно прогреть двигатель и все подкапотное пространство, а можно строительным феном подуть, вероятно.
Пластмассовый тройник, сдался очень быстро, просто лопнув ))
После чего я снял коробку воздушного фильтра и пошел домой, в тепло.

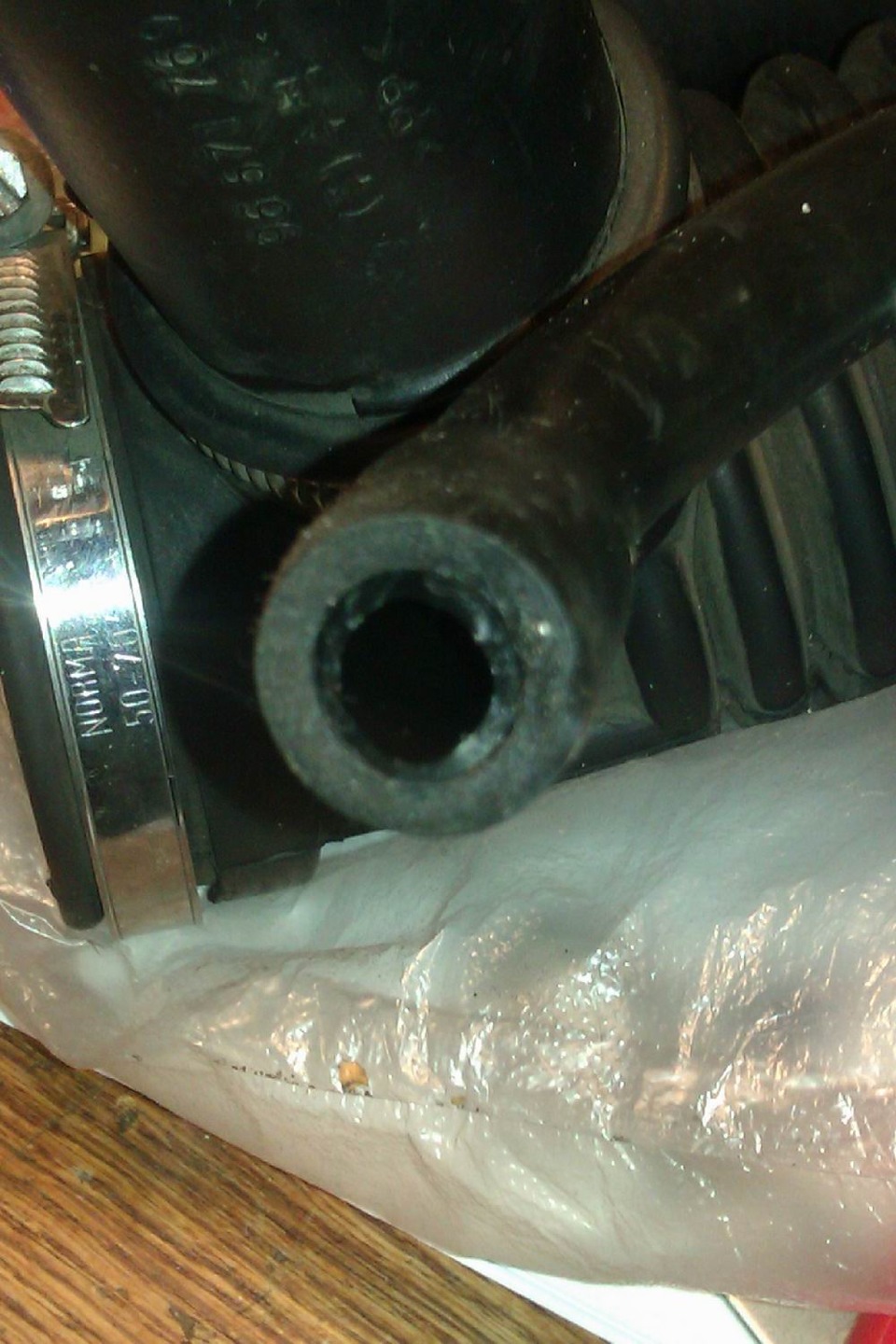

В магазине был куплен некий шланг вентиляции от 2108, внутренним диаметром, как потом оказалось, всего 8мм. А родные шланги 10мм. Но это не смутило, так как шланг довольно толстый. Сверло 11мм и шуруповерт, немного расширяют внутреннее отверстие шланга, что позволяет плотно одеть его на штуцер.

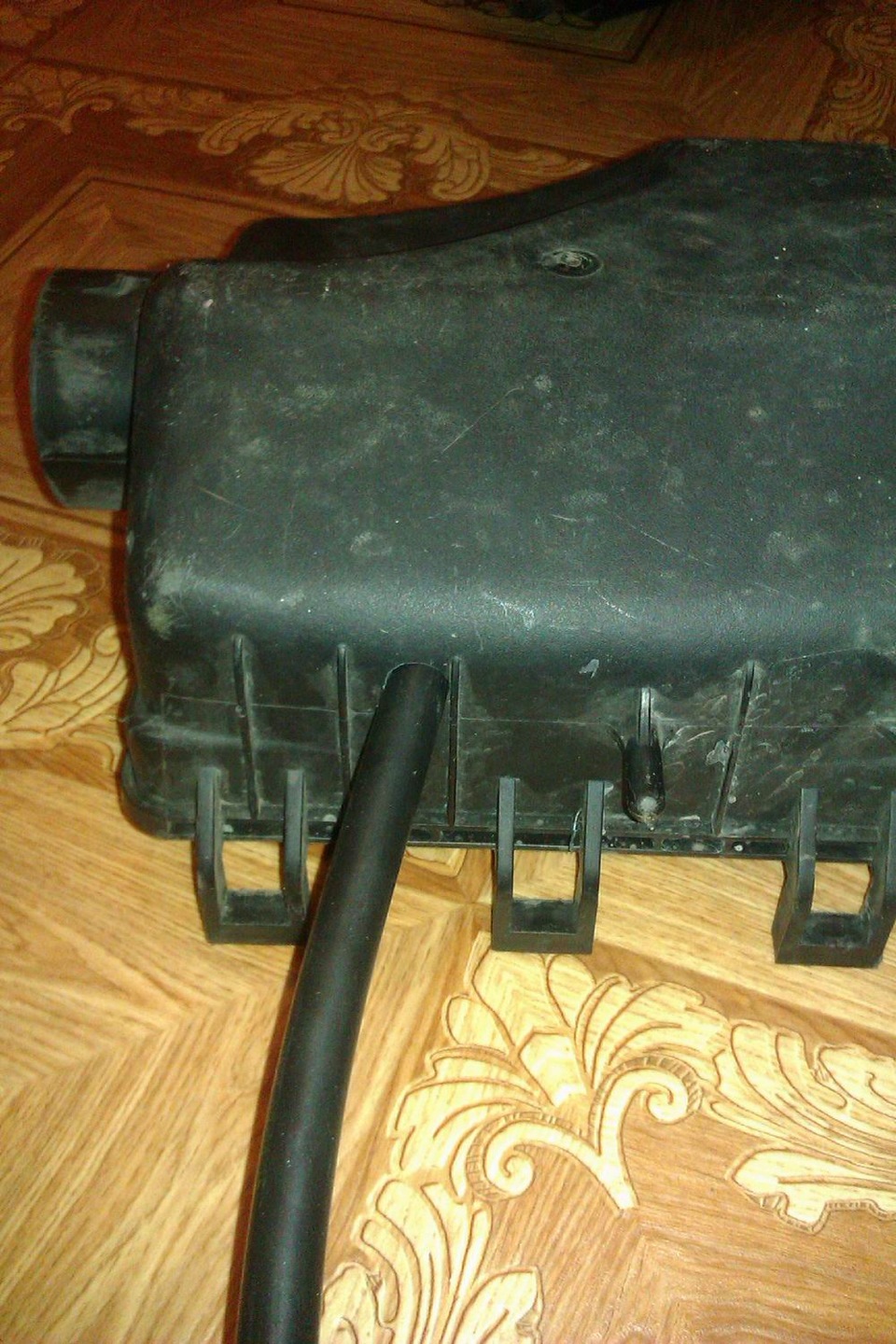

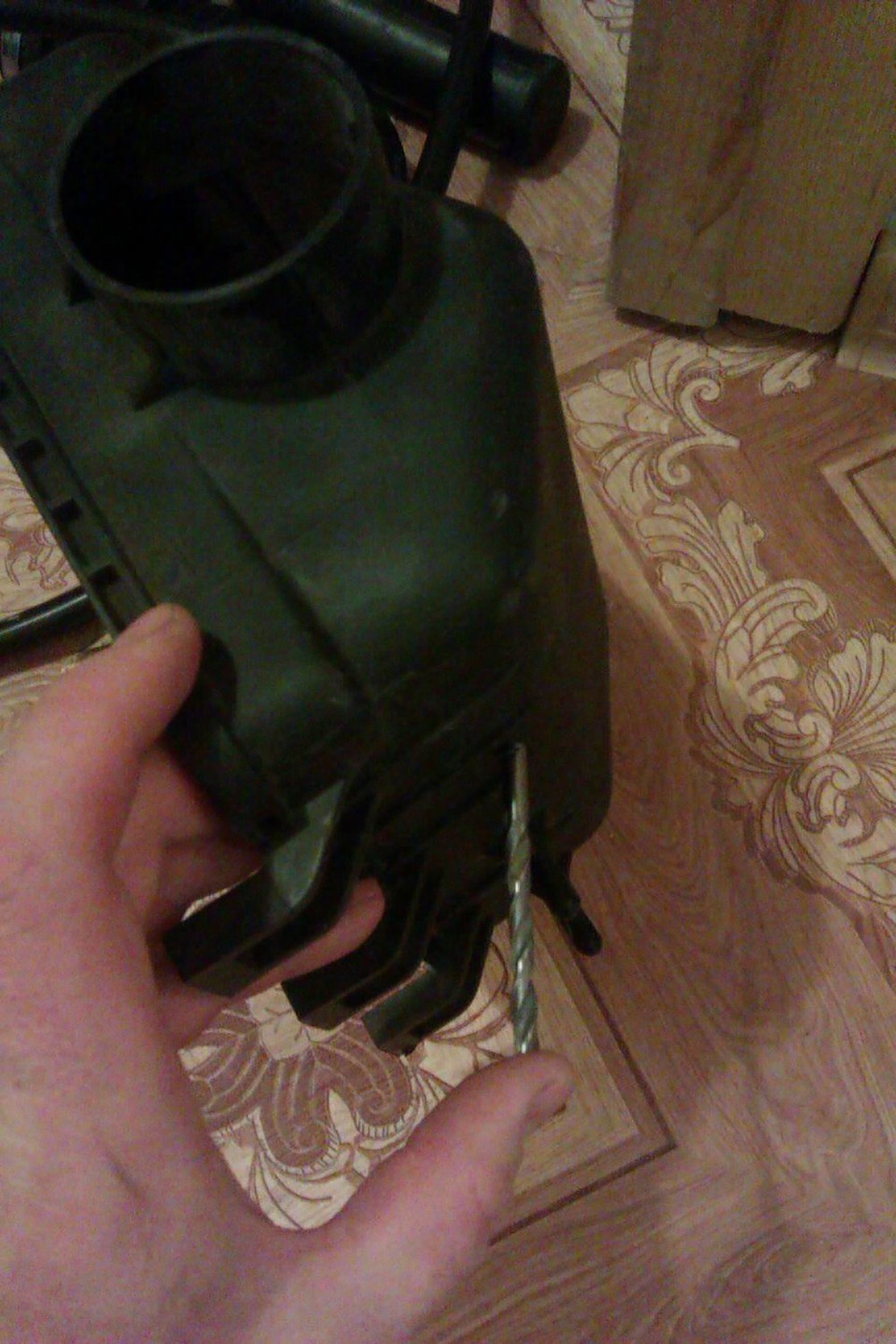

В задней стенке нижней части коробки воздухофильтра сверлю отверстие, под наклоном в двух плоскостях. Вверх и сторону двигателя.
Диаметр как и внешний диаметр шланга. вставился он плотно, а герметичность там не нужна.
Чтобы воздушный фильтр поменьше замасливался с внешней стороны парами масла, решил прикрутить «Маслоотделитель». ))

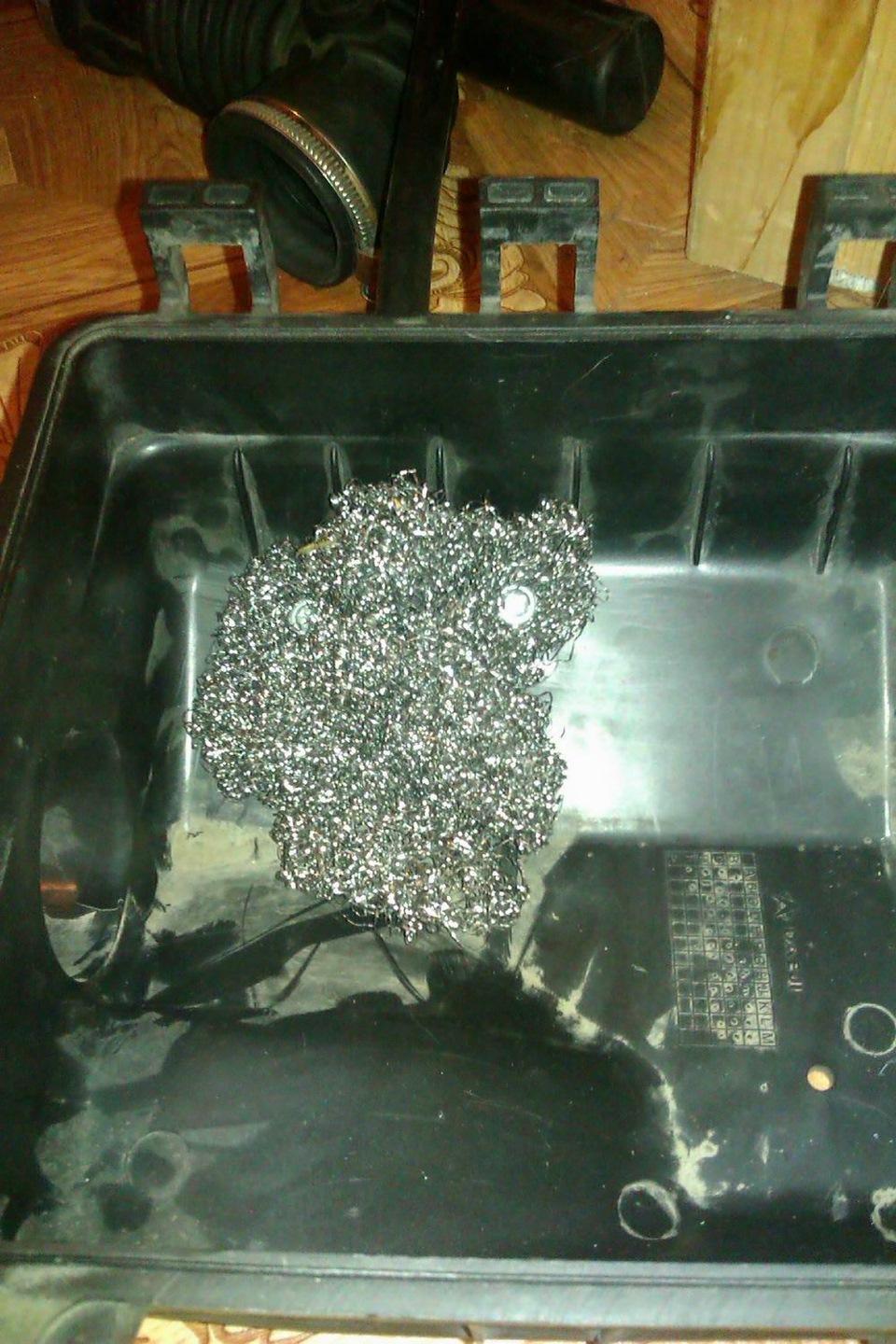

Увел с кухни металлическую мочалку и прикрутил поверх шланга двумя короткими саморезами, срезав им острия, чтобы снаружи не торчали. Также видно штатное отверстие в дне коробки, через которое может стекать какая либо жидкость, если она образуется, к примеру эмульсия или конденсат.
На машине, уже немного прогрев её, снял остальные шланги вместе с клапаном. Отверстия во впускном коллекторе и впускной гофре, откуда снял шланги, надо заглушить. Я одел кусочки шланга с плотно вставленными внутрь шариками от подшипника. Некоторые глушат подходящими болтами на герметике. У кого то находятся подходящие пластиковые клипсы крепления обшивки.

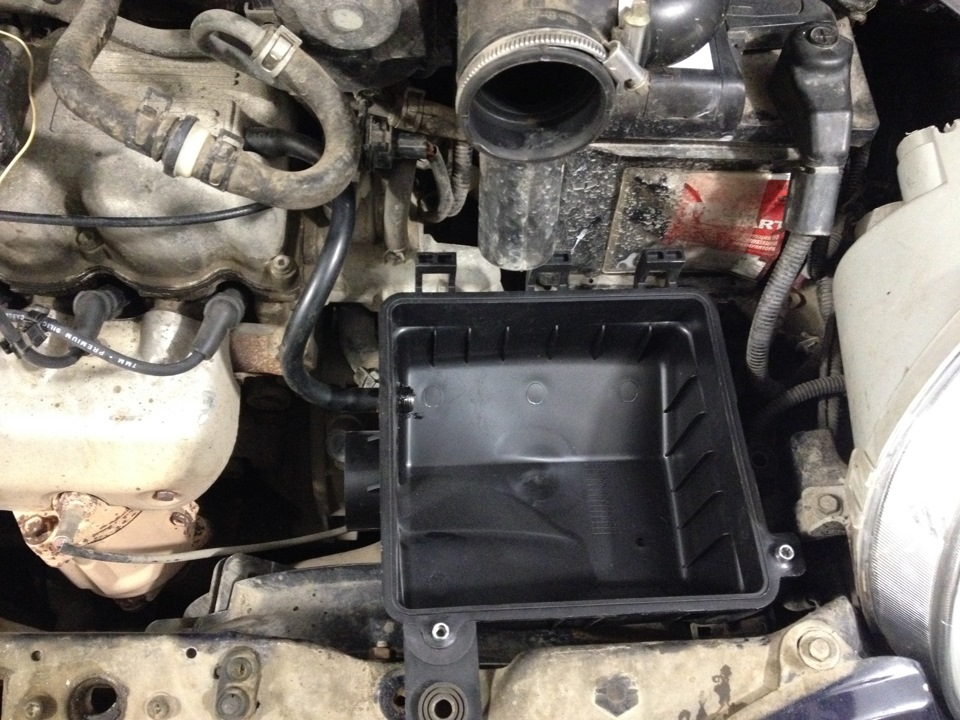

Новый шланг прокладываю коротким путем с постоянным наклоном
При замене фильтра возможно придется снимать это шланг, либо выдергивать из корпуса, но это несложно. )
Попозже попробую добавить фото, что там образуется или нет.
Всем целых сальников, хорошего масла и чистых фильтров.
Daewoo Matiz ДЕЖАВЮ › Бортжурнал › Система рециркуляции картерных газов.
Штатная система продиктована номами экологичности.
Картерные газы идут из двигателя, вместе с масляным туманом, вместе с конденсатом, и направляются на дожигание в камерах сгорания. Но туда ещё надо долететь. И пока эта смесь летит, она загрязняет дроссель, датчики, каналы коллектора, и в конце концов клапана. Это один из аспектов.
Некоторые, по старой памяти, выводят шланг с картерными газами под днище. Но зимой так делать категорически нельзя. Так как длинна шланга большая, а внизу холодно. Конденсат не успеет покинут приделы шланга и замёрзнет. Так же заблокировав выход газов. Ну и не экологично это.
Есть способ лучше. Так сказать без проигрышный. Вывести картерные газы в корпус воздушного фильтра.
Очень просто, очень быстро, очень дёшево. Весь впускной тракт остаётся чистым, газы направляются на дожигание, а главное что не замёрзнет конденсат у трубке.

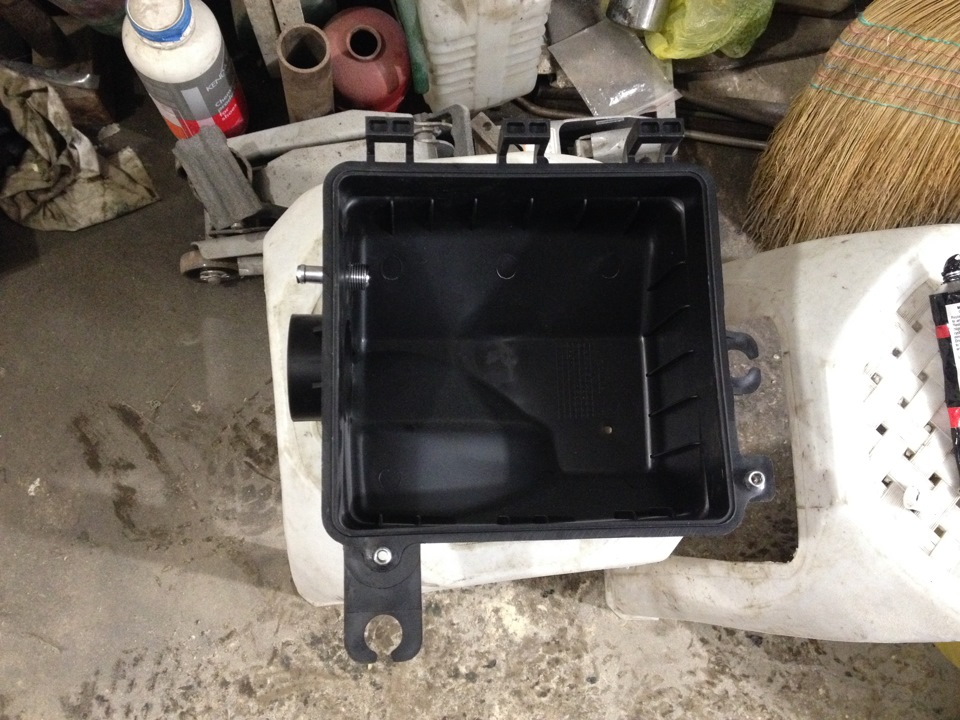

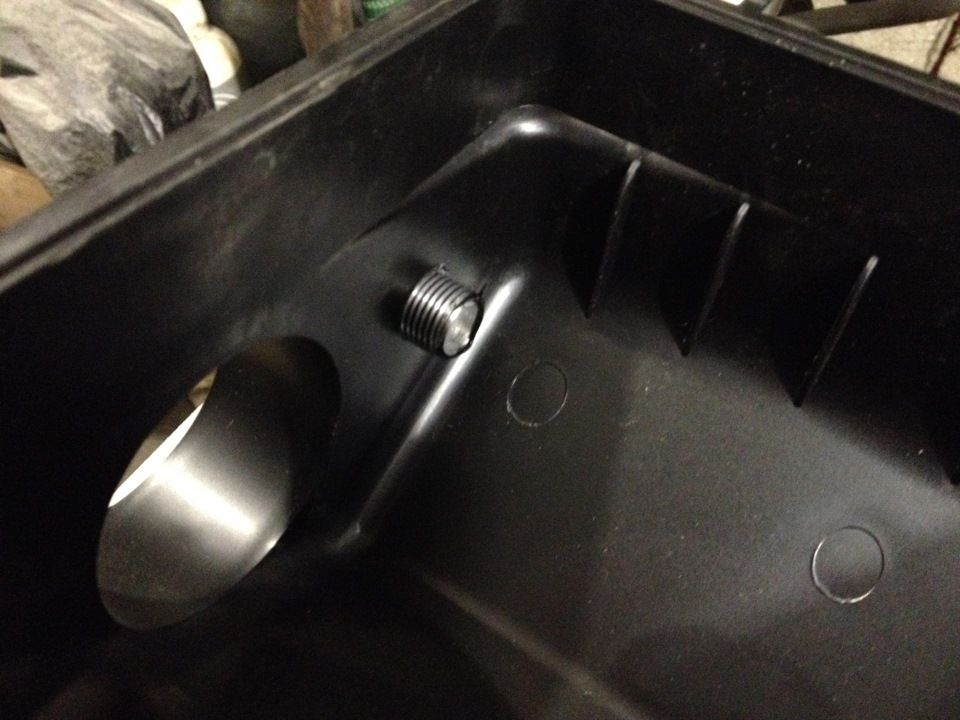

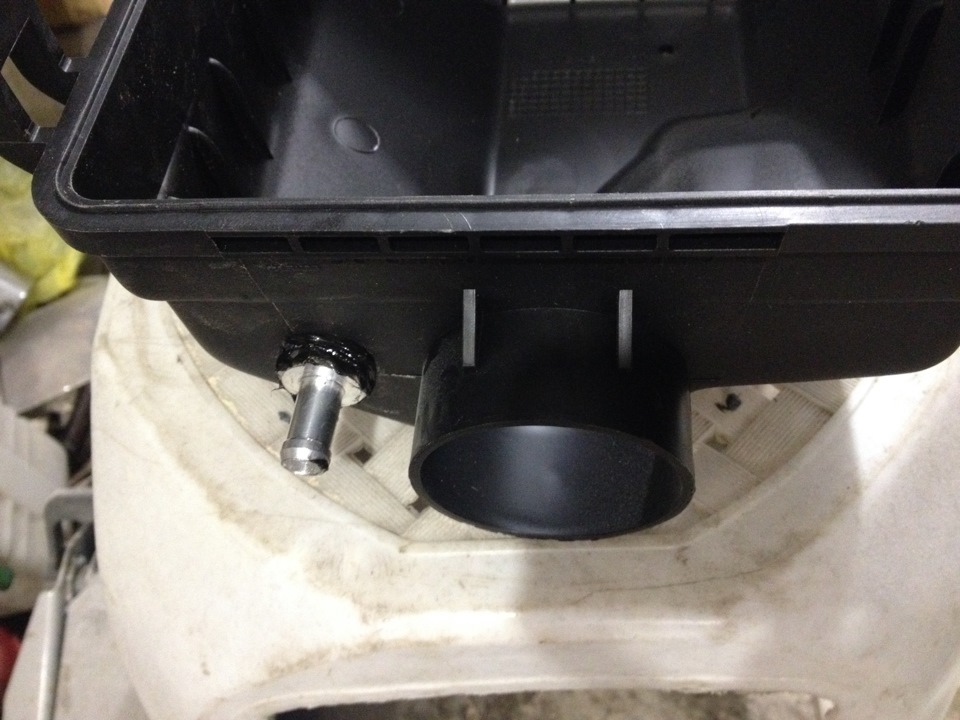

Сапожным ножом проковыривает отверстие в нижней части корпуса фильтра. Мажем любым герметиком, или клеем резьбу штуцера, и вворачиваем его в пластик.
Элементарно. Штатную систему демонтируем полностью Отверстия в коллекторе и в гофре воздушного фильтра глушим подручными средствами.

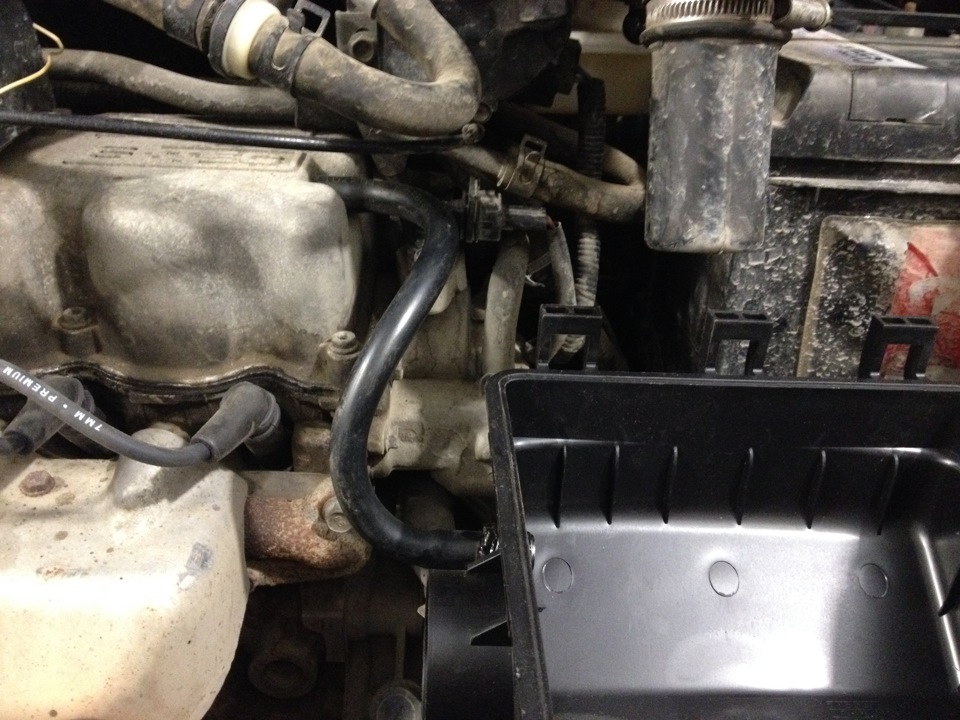

А от клапанной крышки опускаем шланг вниз к штуцеру. Длинна около 25 см.
Главное чтобы не было заломов, и чтобы шланг не провисал. А как бы на всём протяжении пути двигался вниз. Это обеспечит стекание конденсата после того как двигатель заглушен.
За одно сменил высоковольтные провода.
Поставил Tesla.

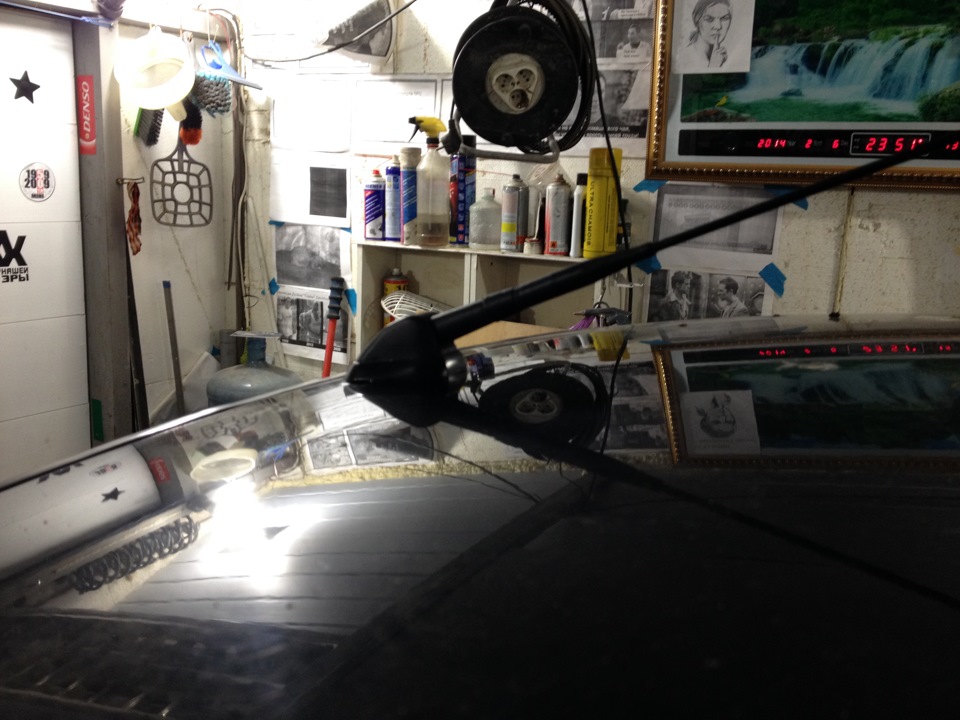

И починил оторванную ранее антенну. Спасибо Николаю за кузовные работы.
Морозы отпускают, потихоньку занимаюсь машиной.
Daewoo Matiz Best 858 › Бортжурнал › Изменение системы вентиляции картера и чистка дросселя
Эта тема уже подробно разобрана, но все же я бы хотел описать свой опыт и обратить ваше внимание на возможные проблемы в ходе этих модификаций.
Было решено переделывать систему вентиляции картера по причине того что обороты иногда сами по себе прыгли. Забегая вперед скажу, что теперь этой проблемы нет) Что понадобится? Всего то:
— 2 самореза чтоб заглушить выход в воздушном коллекторе и в гофре
— герметик
— шланг длиной 25-30 см
Занял весь процесс где то полчаса. Просто глушим выходы и выводим шланг из крышки мотора в нижнюю часть воздушного фильтра, где заранее нужно сделать отверстие подходящего размера. Можно применить штуцер для входа шланга, однако я просто сделал отверстие, в которое шланг сел очень плотно (края обработал герметиком)
Фотки прилагаются:
и вот таков результат, согласен, выглядит колхозно) Потом сделаю заглушку черной, чтоб не бросалось в глаза.
Чистка дросселя оказалась отдельной историей. Снять не составило никакого труда, 4 болта (2 на 10 ключ если не ошибаюсь, и 2 на шестигранник на 5), предварительно нужно снять воздушные фильтры и гофру. Для чистки прикупил очиститель карбюратора, который на мое удивление сходу смывал грязь, очистив до блеска.
До:
Казалось бы, все отлично, очистили до блеска, собрал все обратно.
НО, радость пропала сразу после того, как завел двигатель. Мотор стал работать на высоченных оборотах вместо тихих холостых. прочитав кучу других блогов и форумов сделал как посоветовали: и сбросил клемму на 10 минут, и снял предохранитель ЭБУ. Ничего не помогало, поехал на диагностику недалеко от дома, подключили, сбросили, стало все как раньше.
И кстати говоря, диагност этот сказал что не нужно было отсоединять дроссель, и прям у меня на глазах чистили дроссель у Спарка, при заведенном двигателе и полностью открытой заслонке брызгали очиститель карбюратора.
Теперь ощущение что мотор вообще не тянет, грешу на прошивку, ибо до этого сброса мотор радовал своей прытью.
Устраняем проблему с перемерзанием клапана вентиляции картера в Matiz
Ни для кого не секрет, что вентиляция картерного пространства любого автомобиля, в том числе и Daewoo Matiz, служит для поддержания в нём давления, близкого по своему значению к атмосферному. Если случается так, что отвод картерных газов затруднён либо полностью отсутствует, то в картерном пространстве наблюдается резкий скачок давления из-за притока газов. Это может стать причиной «выдавливания» масла через сальники коленвала и щуп.
Перепады давления в картере возникают в основном из-за влаги в виде конденсата, скапливающегося в двигателе при его остывании. Прогрев мотора приводит к испарению влаги, которая перемешивается с парами масла и оседает в полости сапуна, что и приводит к перекрытию выхода картерных газов.
Компоновка двигателя
Владельцам Matiz, как никому другому, известны последствия перемерзания вентиляционного клапана в зимний сезон. Для предотвращения этого рекомендуется прогревать двигатель до тех пор, пока не сработает циркуляционная система охлаждения; периодически промывать сапун; использовать конкретное моторное масло. Впрочем, существуют варианты, позволяющие раз и навсегда избавиться от подобной проблемы. О наиболее действенных из них далее и пойдёт речь.
Способ №1
Одним из эффективных вариантов предупредить проблему замерзания сапуна является установка специального элемента (небольшой объект в форме шара) в канал, ведущий к воздушному фильтру. Таким образом, подача холодного воздуха к клапану вентиляции, особенно в зимний период, будет существенно ограничена. Этот метод пользуется особой популярностью благодаря простоте его осуществления.
Однако не всё так просто: для многих остаётся загадкой, как извлечь шар, вставленный в трубку, если возникнет такая необходимость. Поскольку изобретательности некоторым автолюбителям не занимать, они по-своему решают подобные непонятные моменты:
Подобная модернизация, причём, неважно используете вы шарик или болт с металлической трубкой, судя по положительным отзывам, действительно помогает справиться с проблемой: в результате и щуп не выбивает, и сапун не перемерзает.
Как бы то ни было, но полностью исключить возможность повторного возникновения такой неприятной ситуации нельзя.
Способ №2
Самым распространённым методом достичь желаемого, а именно исключить перемерзание вентиляционного клапана, является его устранение. Этот способ предпочитают многие владельцы Matiz, успевшие перепробовать различные варианты. Тем более сделать это совсем несложно, главное придерживаться следующей последовательности действий:
Вид без резонатора
Подобное совершенствование не отнимет ни много времени, ни больших денежных средств – огромного желания и готовности немного потрудиться будет вполне достаточно.
В итоге счастливый обладатель Daewoo Matiz может навсегда забыть о проблеме замерзания сапуна, так как эта она его больше не потревожит. Ещё одно приятное дополнение к такому преобразованию – улучшение защиты дроссельного узла. Кто-то может отметить, что в этом случае придётся чаще менять фильтр, но тут каждый решает сам: производить замену фильтра или сальниковых уплотнений.
Daewoo Matiz ♛Матюша♛ › Logbook › «Матиз газует». Вывод картерных газов на улицу. Датчик температуры «на мозги».
Не успели мы избавиться от проблемы с плавающими оборотами на холостом ходу, как настигла нас новая неприятность. Матюша внезапно начал очень сильно газовать всё на том же холостом ходу. Я сижу, ничего в нём не трогаю, а он самопроизвольно поднимает и опускает обороты так, как будто я постоянно нажимаю и отпускаю газульку. А периодически двигатель начинал просто орать не своим голосом, пока не воткнёшь скорость и не поедешь. При этом можно просто воткнуть скорость и наслаждаться поездкой — машина сама разгоняется без нажатия на газ))) Такой своеобразный круиз-контроль)))
Как только такая проблема возникла впервые, я сразу же полезла опять в вентиляцию картера. Сняла злополучный клапан и обнаружила, что в верхнем патрубке над клапаном скопился конденсат, похожий на жидкие жёлтые сопли (пардон за подробности, но это описание подходит как нельзя лучше).
Я протёрла патрубок, потрясла и протёрла клапан, поставила всё на место и попробовала завести. Двигатель завёлся и заработал ровно. На пару минут. А потом опять всё по новой(
Ну и так как этот клапан меня достал, я решила пойти по стопам многих и отправить картерные газы на свежий воздух, минуя двигатель) Правда по методу большинства, когда глушат отверстия за клапаном вентиляции картера и на гофре за воздушным фильтром, Матюша ехать категорически отказался, поэтому заглушку поставили в том месте, которое раньше выходило из двигателя (на фото выше её видно — она сине-белая и сделана одним очень хорошим человечком из содержимого обычной автомобильной аптечки))). А из головы двигателя вывели новый шланг и опустили его куда-то туда, вниз)))
Проблема на этом не решилась. И тогда второй очень хороший человечище предположил, что у Матюши крякнул датчик температуры. В машине их вообще три. Один передаёт сигнал на лампочку перегрева (а разве в матизе есть такая?), второй передаёт сигнал на панель приборов — на стрелку температуры, а третий — на ЭБУ (другими словами, на мозги). Так вот, возникло предположение, что этот датчик не способен адекватно оценить температуру двигателя и постоянно впадает в крайности — то жарко ему, то холодно. И из-за этого он постоянно меняет обороты. И действительно я обратила внимание, что пока двигатель холодный, он работает относительно ровно. А как только прогреется чуть-чуть, так и начинается расколбас(
Узнав цену этого датчика — всего лишь 350 рублей оригинал и в районе 100 рублей неоригинал — я не задумываясь решила его менять. Приобрела его понятно где — в магазине на Урицкого и тут же заехала к Константину в сервис на Урицкого же, чтобы он мне его заменил.
Замена этого датчика — дело совсем не сложное. Снимается корпус воздушного фильтра, и датчик вот он. Он вкручен в термостат, поэтому достать его и вкрутить новый нужно очень быстро во избежание потерь антифриза, которые по-любому будут. Поэтому небольшой запас антифриза должен быть всё таки под рукой.
Ну и в итоге после замены этого датчика и снятия клемм на пару минут для обнуления всяких там непоняток Матюша газовать перестал. Единственное, что по дороге из сервиса домой, я замечала, что при включении нейтрали происходит кратковременный провал оборотов, но потом они тут же выравниваются. А сегодня по дороге на работу вообще никаких проблем не заметила. Так что 25 километров — полёт нормальный. Видимо, какое-то время нужно было для того, чтобы мозги привыкли работать по-новому. В общем, наблюдаю пока)
