Daewoo Nexia › Бортжурнал › Замена ремня ГРМ — от теории к практике (часть 2)

17. Откручиваем шкив коленвала. Я поставил на 5 передачу, нажал на тормоз с помощью деревянной распорки. Держателем для шкивов зафиксировал распредвал, а напарник откручивал длинным воротком шкив коленвала. Также пробовал применить способ фиксации ремнем, но у меня не получилось (способ мне кажется неплохой, но нужен подходящий ремень).

18. Смотрим на совпадение меток. У меня было смещение на два зуба в по часовой стрелке (см. изображение ниже). Я так понял, что это следствие того, что текло масло.

19. Откручиваем два болта на нижней крышке защиты [головка на 10], отсоединяем защелку слева и снимаем крышку.

20.Отворачиваем два болта крепящих насос гидроусилителя и отводим его немного в сторону.

21.Я на ремне и валах канцелярским корректором (белой краской) поставил метки, чтобы после ослабления знать, как был установлен ремень. Подставляем под помпу емкость, так как при откручивании оттуда польется жидкость.

22.Ослабляем три винта, держащих помпу [шестигранник]. Два винта удобно откручивать сверху и еще один снизу. Чтобы понимать где расположены винты, используйте новую помпу.

23. После ослабления винтов откручиваем помпу ключом на 41. Смотрим на метки и на натяжку ремня. Ремень ГРМ должен ослабнуть и его легко можно будет снять. Для того чтобы вытащить ремень, его необходимо просунуть между насосом ГУР и двигателем.

24. Делаем осмотр старого ремня. Я так понял у меня он был в неплохом состоянии, но проблема в том, что все было залито маслом: ролики, ремень, шкив, внутренние и внешние части крышек. К тому же метки были не верно выставлены. Единственные показатель износа ремня у меня — это стертая надпись сверху.

25. Выкручиваем болты распредвалов. Для этого я удерживал шкив от проворачивания специальным ключом, а напарник откручивал болт. Когда я снял шкивы то обнаружил то, что оба сальника текли и соответственно залили ниже себя все маслом.

26. Откручиваем три болта на натяжном ролике и демонтируем его.
27. Откручиваем винт обводного ролика и снимаем его.

28. Руками стягиваем шкив распределительного вала.
29. Теперь необходимо снять заднюю защитную крышку. Она крепиться на 4 винтах. Вытащить ее — это очередной квест (головоломка).

30. Полностью откручиваем 3 винта помпы и вытаскиваем ее. Разборка почти завершена.

31. Очищаем все сторону двигателя, крышки, детали от масла и грязи. Для этого я использовал очиститель карбюратора, кисточки, тряпки. Для начала слой масла с грязью аккуратно счищается, например, отверткой. После этого сбрызгиваем очистителем и кистью вычищаем все труднодоступные места. Снова распыляем очиститель и смываем остатки грязи, также используем тряпки и губки для удаления грязи.

32. Меняем сальники на распредвалах и коленвале.
Проверка сальников:

33. Протираем насухо место установки помпы. Смазываем уплотнительную резинку фери и устанавливаем помпу в посадочное место. Наживляем три винта (не затягиваем), которыми она крепиться. Проворачиваем ее по максимуму против часовой стрелки.

34. Устанавливаем заднюю защитную крышку, а также натяжной и обводной ролики.

35. Устанавливаем шкивы распредвалов и коленчатого вала.
36. Проверяем совпадение всех меток.
Дополню советом от Sava-Lg :
“При манипуляциях со шкивами распредвалов — откручивании и затяжке, желательно убрать поршни от клапанов, то есть провернуть коленвал так, чтобы метка-стрелка, на шестерне коленвала, смотрела на 3 или 9 часов. При выставлении нижней метки на шестерне коленвала, возможно не идеальное совпадение с вырезом на кожухе и стрелка может «смотреть» слегка в сторону, по часовой стрелке — это нормально.”

У меня метки на распредвалах стояли верно, а вот на коленвале было смещение, поэтому я докрутил его немного по часовой стрелке до совмещения меток.

37. Накидываем ремень, начиная с коленвала, замет обводной ролик, распредвалы, натяжной ролик и помпа.

38. Натягиваем ремень. Для этого крутим помпу по часовой стрелки и следим за совпадением меток на натяжном ролике.

Еще один комментарий от Sava-Lg :
“После совпадения меток на натяжном ролике и окончательной затяжке помпы, метки ролика могут «уходить» в меньшую сторону, поэтому подвижную стрелку ролика можно сделать не тютелька в тютельку с эталонной, а слегка выше.”

39. Затягиваем все винты помпы.
40. После установки прокручиваем аккуратно распредвал по часовой стрелке. Делаем два оборота и проверяем совпадение меток и указатель на натяжном ролике. Я так понял указатель может немного играть, но ниже метки уходить он не должен.
41. Если после двух полных оборотов метки на распредвалах и коленвале установлены верно и не смещаются, то все сделано верно.
42. Собираем все в обратной последовательности. Для затяжки некоторых винтов пригодится динамоключ для правильного усилия, но я действовал без него.
43. После сборки заливаем новый антифриз. Я для начала промыл еще раз систему несколько раз дистиллированной водой, а затем залил новый, красивый антифриз.

44. Заводим мотор и слушаем, как работает двигатель. Я очень волновался перед запуском, но все прошло успешно, хотя ремень генератора у меня издавал некоторое время визжащий звук.

Все работает отлично и, мне кажется, лучше чем было до замены, особенно на первой передаче заметно.

Хочу выразить благодарность всем, кто читает посты и пишет комментарии, особенно это важно, когда возникают какие-то проблемы и непонятки.

Что касается замены ремня, то дело ответственное и требует хорошей теоретической подготовки. С другой стороны «глаза боятся, а руки делают». Поэтому ставьте цели, работайте и выполняйте их. А если что-то непонятно, то обращайтесь за советами к специалистам в теме.

Источник

Daewoo Nexia Светло-черный › Бортжурнал › Шкив коленвала

Всем привет, в предыдущих записях я писал о пропусках зажигания и о пропадании тяги
Спустя время я всё таки нашел причину, по крайней мере думаю что нашел)
Оставался крайний вариант, который я не проверял и вот добрался всё таки до него

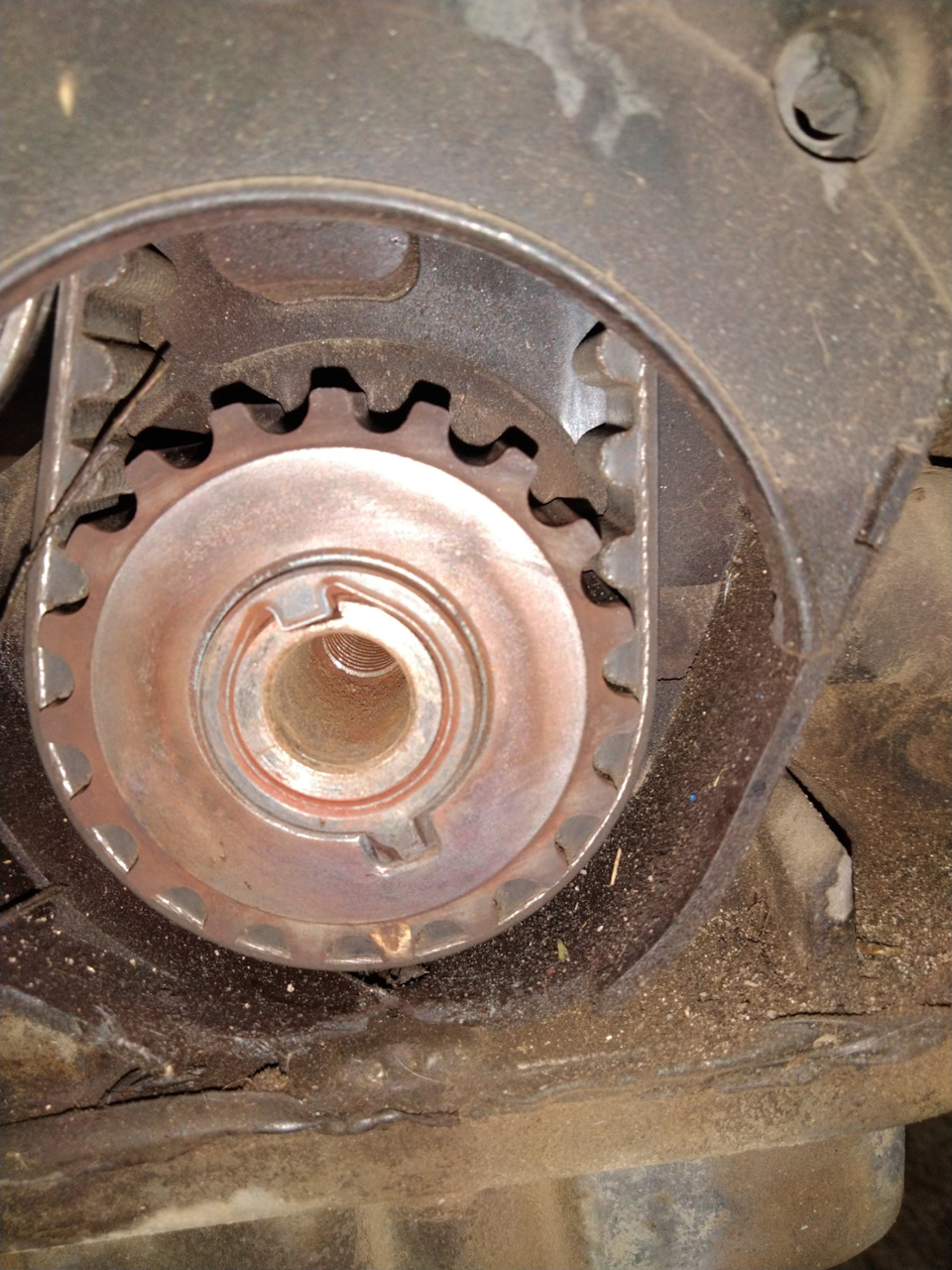

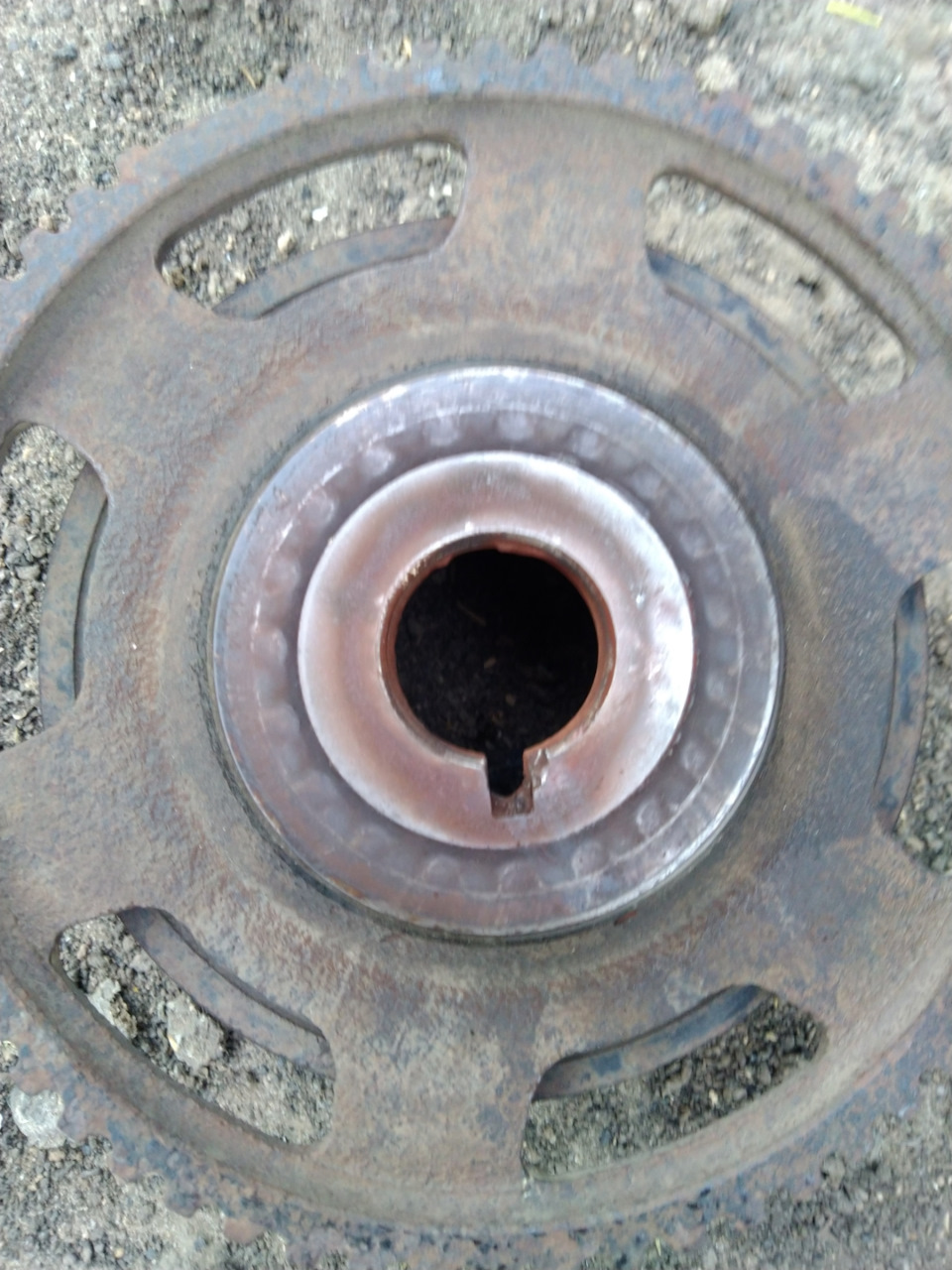

Это злополучный шкив и звезда коленвала.

Получается фазы ГРМ засчет люфтов были сбиты
Отсюда дерганья на малых оборотах, провалы в тяге и иногда плохой запуск
После замены шкива и шестерней отчитаюсь в бж о результатах

Итог такой, что нужно проверять всё и сразу, даже самые как казалось бы, бесполезные варианты)
Всем мир и ровных дорог

Daewoo Nexia 2011, двигатель бензиновый 1.5 л., 85 л. с., передний привод, механическая коробка передач — поломка

Машины в продаже

Daewoo Nexia, 2012

Daewoo Nexia, 2015

Daewoo Nexia, 2012

Daewoo Nexia, 2006

Комментарии 14

А я говорил шкив проверить😉

Да вот же)визуально был цел, думал чё с ним будет, а оно вон как)

Ремень справа попадает криво. Видимо шкив надо менять

Ну менять его 100%, там люфт бешеный, жалко не могу видео показать, возможно из за этого и ремень так прилегает криво

По этой шпонке датчик коленвала узнает когда лить бензин если там все в мм. Еще на верху есть шкив на распревал. Он тоже может люфтить🤣

На распредвале ничего не люфтит, а тут видно, что разбито
И датчик КВ не за бензин отвечает, а за работу всех датчиков
В моем случае, проблема в том, что засчет этого люфта зажигание получается слишком поздним
Я выставляю метки на нижней звезде и верхней, а поршень уже уходит вниз, из за проворачивания звёзды коленвала
В общем фазы ГРМ не совпадают
Это то же самое, если распредвал перекинуть на один зуб

Заодно ремень, ролик, шкив и мотор будет шептать надеюсь

Ремень и ролик проезал тысяч 15, походит еще)теперь шкивы дождаться да проверить, оно ли это, хотя явно видно, что оно)

Дерганья могут быть изза грязного эгр, датчик спидометра, рхх, тросик газа

Ну первым делом менять шкив на новый, а там посмотрим
Большая часть деталей уже новые, начиная от датчиков и заканчивая форсунками

Эгр нету? Электронный я имею ввиду. Его покупать не надо

Я имел ввиду что не в нем дело, он чистый и исправно работает, дроссель даже не засирается, как многие говорят из за него

Не думаю что коленвал в хорошем состоянии после такого. А вот почему это происходит я что то не пойму. Или детонация так приводит или что🤷🏻‍♂️
Я после такого год отъездил и в итоге треснул хвостовик😁

После того, как стала пропадать тяга я проездил не более 200км, ничего с коленвалом не будет, а разбивает скорее всего из за торможения двигателем или наоборот резким стартом, т.к сила инерции большая, от этого и разбивает

Источник

Daewoo Nexia #NASYALNIKA › Бортжурнал › Замена ремней ГРМ и генератора, переднего сальника коленвала часть 2

И так, продолжим. Выставляем все по меткам.

На практике это выглядит вот так:

Запоминаем, а лучше зарисовываем или фотогравируем положение распредвалов на всякий пожарный. Теперь откручиваем натяжной и обводной ролики ГРМ:

Снимаем ролики, после чего натяжение ремня ослабевает и немного убегает шкив впускного распредвала, но это нормально, пожизненная тема 2-х вальных моторов, один шкив при замене ремня ГРМ обязательно немного убегает при снятии ремня. Снимаем ремень, снимаем шкив коленвала (у меня он снялся вообще лего, пальцами). Далее откручиваем шкивы распредвалов, для этого рожковым ключом на 24 держим распредвал:

А ключом (трещеткой) на 17 откручиваем болты, которыми крепятся шкивы. Тут главное не провернуть распредвал, для чего собственно и держим его ключом. Открутили, снимаем шкивы

Далее снимаем внутренний кожух ГРМ, там тоже примерно 4 болта и все интуитивно понятно. Видим такую картину:

Аккуратно извлекаем сальник с коленвала, стараясь не поцарапать поверхность блока внутри передней плиты и сам вал. И тут нас посещает коллапс:

Как я уже говорил, я приобрел сальник под мотор узбекской сборки, на практике же вышло что хоть машина и узбекская, мотор у меня стоит корейский, и сальник у меня с внутренним диаметром 30, а не 26. Делать нечего, купил другой сальник (благо цена у них копеечная) фирмы Elring (германия!) артикул 203.808 за 80 рублей.

Далее установка: мажем сальник моторным маслом и аккуратненько ставим на место. Потом берем оправку нужного диаметра (я использовал то ли головку на 27, то ли на 30, не помню) и притапливаем его до нужной глубины, нанося легкие удары молотком по оправке.

С сальником покончено, переходим у ГРМу. Чтобы поменять уплотнительное кольцо под помпой, ее надо снять. Ослабляем болты крепления помпы, они под внутренний 6-гранник:

Из под нее начинает течь антифриз. С антифризом я несколько протупил, надо было сливать на горячую, ибо на холодную бесполезно — машина холодная, термостат закрыт, один хрен с блока ниче не не сольется, т.к. сливной краник на радиаторе. в общем слил антифриз аккуратненько из под помпы, вышло литра 3 с половиной. Антифриз чистый, без примесей и ржави, что есть гуд. после того как антифриз более менее стек, выкручиваем болты до конца и снимаем помпу.

Помпу очищаем (для всяческих очистных работ был приобретен обезжириватель за 48 руб. 1л) и меняем уплотнительное кольцо.

После этого протираем посадочное место и вставляем помпу обратно, не затягивая болты до конца (нам еще с помощью нее ГРМ натягивать). Помпа на месте, сальник на месте, как смог очистил плиту (неудобно там). Собираем в обратном порядке: сначала ставим внутренний кожух ГРМ, потом шкив коленвала, обводной и натяжной ролик, шкивы распредвала. Теперь нашим «спецключом» отводим помпу максимально вперед по ходу движения автомобиля (сильно облегчит процесс одевания ремня) и одеваем ремень ГРМ. Кстати, перед тем как одеть ремень, рекомендую посчитать колличество зубцов на старом ремне и новом (они должны совпадать, и насколько я помню на нашем моторе A15MF их должно быть 127). И еще, когда сравнивал старый ремень и новый, был приятно удивлен качеством нового ремня — он заметно толще старого и с более глубокими зубцами, так что все рекомендую контитеховские киты))

Одели ремень, проверяем метки, все должно стоять как и было. Теперь самая ответственная часть — натяжение ремня. Спецключом доворачиваем помпу в обратную сторону, пока не сойдутся язычки на ролики и плите ролика:

После того как они сошлись, затягиваем помпу. Тут нас постигает очередное разочарование — чтобы затянуть верхний правый и нижний болты помпы нужно просунуть головку с шестигранником в отверстие кожуха, а оно оказалось очень узким и головка не лезла. Пришлось купить 6-гранный вороточек на 5мм за 95 руб. И еще одна проблема, когда затягиваешь помпу, она начинает проворачиваться и ослаблять ремень. Чтобы этого не происходило, заклиниваем язычок натяжного ролика отверткой.

После этого затягиваем шкивы распредвалов так же как и откручивали — ключом держим распредвал и затягиваем болт на шкиве. Когда все готово проворачиваем двигатель вручную на 2 оборота и проверяем метки, они должны опять сойтись, если не сошлись — крах миссии, все ослабляем и натягиваем заново. У меня все сошлось. Для уверенности еще несколько раз проворачиваем двигатель, проверяем метки. Если все гуд, собираем в обратном порядке все остальное. Попутно меняем ремень генератора, был приобретен ремень фирмы Gates артикул 5PK870 за 390 рублей:

На креплении генератора нет натяжительного болта, потому ремень здесь натягивается просто — отжимаем монтажкой генератор от блок и затягиваем фиксирующий болт. Проверяем натяжение, если не устраивает, отпускаем болт и повторяем операцию. Ну и все остальное собираем в обратном порядке и заливаем антифриз, на долив купил антифриз Felix красный, 3 литра по 120 руб за литр.

После этого заводим, проверяем не течет ли сальник, слушаем движок (чтобы не было никаких посторонних механических звуков, стуков и тп) и радуемся его тихой и ровной работе с новым ремнем)) В принципе ничего сложного, главное чтобы был инструмен и руки не совсем из задницы, и вполне реально поменять все это дело в гараже)

P.S. При снятии трубки с сапуна на коллектор сломался хомут, продается в любой роспечати, цена воопрос — 10 рублей.

Общие затраты:
ContiTech CT887K1 Комплект ремня ГРМ Daewoo 1.5-1.6 16V 95- — 2660 руб
Gates 5PK870 Ремень поликлиновой Daewoo / Ford / Mitsubishi / Rover / Subaru / Toyota — 390руб
JP Group 1219603500 Прокладка помпы! Opel Astra/Vectra/Kadett/Corsa/Ascona 73 — 20 руб
DAEWOO 96101490 Сальник коленвала (передний) — 90 руб (ошибочный)
Elring 203.808 Сальник коленвала — 80 руб (верный)
Ключ храповика на 38 Жигули — 50 руб
Шестигранник 5мм — 95 руб
Обезжириватель 1л — 48 руб
Антифриз Felix красный 3л — 360 руб
Хомут — 10 руб
