Дополнительные приборы на ниву 21213
Лада 4×4 3D 21213, Нифка › Бортжурнал › Комбинация приборов 2115. УСТАНОВКА!
По установке всё отлично расписано в FAQ на Нивофоруме
www.niva-faq.msk.ru/tehnika/elektro/panel/2110.htm
Отличная пошаговая инструкция по перекидыванию проводов. Всё делал по описанию. Распечатал таблицу и вычеркивал каждый шаг чтоб не запутаться.
От себя лишь добавлю распиновку контактов комбинации приборов 2115/2110 VDO и какой провод нужно перекинуть из Нивской колодки. Б — белый, К — красный.
Колодка белого цвета (Х1)
1 — масса — К6 и проложить новый провод «масса» датчика скорости контакт №1
2 — Низковольтный вход тахометра (на карбюраторе не подключается) — пустой
3 — Высоковольтный вход тахометра (подключается на карбюраторе) — К3
4 — «+»аккумуляторной батареи — кидается новый провод к контакту 30 замка зажигания.
5 — К датчику температуры охлаждающей жидкости — Б13
6 — Габариты — Б3
7 — Подсос — управление по массе.
8 — CHECK ENGINE (+ или — лампы CHECK ENGINE, не разбирался!)
9 — CHECK ENGINE (+ или — лампы CHECK ENGINE, не разбирался!)
10 — + 12В — Б4
11- К выключателю стояночного тормоза — К8
12 — провод на обмотку возбуждения генератора Б12 или Б6 в зависимости от того какая приборка стояла на Ниве.
13 — К датчику контрольной лампы давления масла — К12
Колодка красного цвета (Х2)
1 — К датчику температуры окружающего воздуха (только у комбинации приборов с двумя окнами 2115)
2 — + 12В — К2 и проложить новый провод для питания датчика скорости +12В контакт №3
3 — масса — протянуть провод от нового Б1
4 — К регулятору освещения приборов (подсветка приборов) — К4
5 — К переключателю указателей поворота (правый борт) — проложить новый провод к кнопке аварийной остановки контакт №1
6 — К переключателю указателей поворота (левый борт) — проложить новый провод к кнопке аварийной остановки контакт №3
7 — К датчику уровня тормозной жидкости — К13
8 — К бортовому компьютеру (не используется)
9 — Сигнал с датчика скорости — проложить новый провод к датчику скорости, контакт №2.
10 — К датчику уровня топлива — Б11
11 — Лампа «дальний свет» — Б2
12 — лампа аварийной остановки ( не используется) — я на эту лампу повесил индикатор задних противотуманных фонарей Б8
13 — К клемме «50» выключателя зажигания — К7
Для установки я приобрел следующие детали:
1. Комбинацию приборов 2115 VDO с двумя окошками. Есть с двумя окошками, но вместо часов с термометром в нее встроен бортовой компьютер, вот он ка карбе работать не будет.

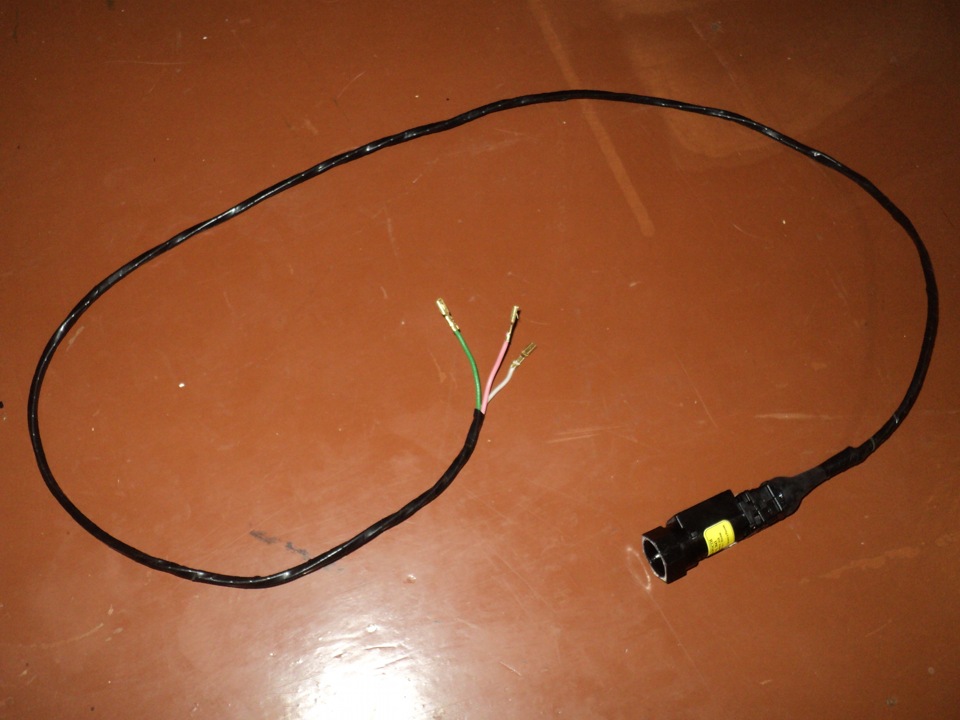

2. Датчик скорости 2111.3843 (51.3843) 6 ипульсный с прямоугольным разъемом. Бывают еще с круглым.
3. Жгут проводов трамблера 2108. С него понадобиться разъем с проводами датчика Холла и просто провода для изготовления перемычек между разъемами приборки и тд.
4. Клеммы мама узкие 2108
5. Клеммы мама широкие 2101
6. Клеммы папа широкие 2101
7. Изолента
8. Колодка одинарная
9. Колодка двойная
Клеммы из разъемов достаются подгибанием усика держащего их в пластиковой колодке часовой отверткой.
Затем по распечатанной инструкции с Нивофорума перекидывал по порядку провода и вычеркивал каждый пункт. Не забывая проверять цвета проводов. У меня всё сошлось. И так же как в инструкции Б6 у меня оказался проводом зарядки. Его расположение зависит от модели приборки.
Еще я провод с концевика подсоса подцепил на приборку, а провод блокировки дифференциала перекинул на родную лампу подсоса (та что встроена в панель). На лампу аварийки я кинул провод с включения задних противотуманных фонарей. По логике типа как «внимание», так как включаю их только в тумане то логично!
Без внимания я оставил только провод обогрева заднего стекла. Потом сделаю нормальный дополнительный индикатор с обозначениями и перекину на него блокировку, задние фонари и обогрев.
Пока указатель уровня топлива завышает показания потому что сопротивление 21213 датчика в баке немного не сответствует 2115. Зато идеально подходит датчик уровня топлива от 2121, единственное в нем нет трубки под обратку. Но скрещиванием датчика 21213 и 2121 можно получить нужный датчик.
Тахометр, спидометр и указатель температуры показывают всё без вопросов.
Еще немного поигрался с подсветкой — поставил зеленые светодиоды на общую подсветку и сверхяркие белые на SMD светодиодах в подсветку ЖК дисплеев.
Провода с датчика скорости вывел через отверстие для троса спидометра, но вот трос сам вынуть так и не смог. Через отверстие не проходят накидные гайки. Пробовал его достать в обе строны не проходит ни в одну. Пока бросил его в салоне. Завтра распилю его болгаркой и вытащу. В отверстие вставлю резиновую заглушку с отверстием для провода.
