Датчик положения дроссельной заслонки автомобиля Дэу Нексия
Датчик положения дроссельной заслонки автомобиля Нексия (ДПДЗ) посредством своих сигналов «оповещает» электронный блок управления (ЭБУ) о положении воздухозаборной крышки на данный момент времени. ЭБУ в свою очередь, анализируя полученную информацию, подбирает пропорциональное количество топлива, поступающего в коллектор двигателя.
Какие бывают ДПДЗ Нексия
Приборы бывают контактными и бесконтактными устройствами. Первые представляют собой плёночно-резисторные автодетали. Вдоль плёнок перемещается ползунок, который увеличивая или укорачивая расстояния между контактами, меняет сопротивление дорожек между ними. Ползун соосно соединён с дроссельной заслонкой. Поэтому её угол поворота соответствует определённой величине сопротивления.
Бесконтактный (магнитно-резисторный) измеритель работает, используя эффект Холла. Внутри прибора на плате установлена интегральная микросхема. Вместо ползуна вращается магнит. Угол поворота дроссельной заслонки меняясь, влияет на интенсивность магнитного потока, контролируемого микросхемой. Информация об этих изменениях, как и в предыдущем случае, поступает в ЭБУ. Магнитно-резисторные ДПДЗ стоят дороже своих механических аналогов, но гораздо долговечней.
Неисправности
Следует заметить, что все ДПДЗ Нексия устанавливаются, как на 8-ми клапанные, так и на 16 клапанные двигатели. Недолговечность более присуща механическим устройствам. Подвижные части, находясь в постоянном плотном контакте довольно быстро изнашиваются, что приводит к поломке прибора. Работа такого устройства рассчитана на 50 тыс. км. пробега. Новый контактный датчик, купленный на замену, как правило, прослужит 15–20 тыс. км. На срок службы влияет качество прибора и стиль вождения.
Неисправности бесконтактного датчика дроссельной заслонки автомобиля ДЭУ Нексия сводятся к окислению контактов распиновки и ослабления крепежа прибора, что вызывает люфт и приводит к разрушению измерителя. Также нарушение работы ДПДЗ может быть следствием неправильного напряжения на приборе.
Замена ДПДЗ
Как правило, контроллеры не подлежат ремонту. Их попросту меняют на новые приборы. Смена ДПДЗ довольно простая операция и доступна практически всем, кто владеет отвёрткой. Меняют устройство следующим образом:
Заключение
Если владелец Нексии не хочет попасть в неприятную ситуацию в дороге, то при покупке новой запчасти он должен обращать внимание на изготовителя. Не стоит покупать дешёвые подделки неизвестных производителей. Лучше приобрести и установить новый ДПДЗ брендовой марки.
Видео по теме
Daewoo Nexia the process of reimagine › Бортжурнал › Замена датчика положения дроссельной заслонки
Немного позанимался машиной.
А то что она стоит, скоро паутиной зарастёт, а я всё буду придираться к «ремонту телевизора» и искать косяки мастеров… Нет бы сделал сам, а он ещё придирается.
Об этом и рассказ.
Для этого мне нужен датчик — я его купил.
Ещё мне нужен карбклинер — я его тоже купил.
Снял патрубок впуска — в нём есть эмульсия.
За одно посмотрел как живётся вклеенному мной штуцеру — нормально живётся. На гофру проводки ДТВ посмотрел, поулыбался с неё — вот это её жизнь довела до такого состояния.
Посмотрел как выглядит штуцер обогрева дросселя.
И патрубок, такого патрубка с изгибом под прямым углом у меня нет, а надо бы заиметь и поменять.
Я сегодня собирался дроссель снять, чтобы помыть сзади. Для снятия дросселя я решил опробовать недавно купленную удлинённую головку. Я её купил, чтобы гайку закисшую выкрутить, а на шпильку ту одеть провод массы, как то должно быть по-заводу.
И скажу я, длинная головка и следующего размера трещётка — это то, что мне нужно. Я рад, что длинная головка у меня теперь есть. Ну а дроссель пока можно и карбклинером полить обильно.
Вот датчик, у него два разных болта крепления. Один родной болт потеряли одни СТОшники, с другими же СТОшниками мы подобрали такой же по размеру, но шлиц у него оказался другой, немного колхоза, да.
А пока я обильно поливал карбклинером дроссель, взгляд мой упал на проводку РХХ.
Дело в том, что я уже приезжал в сервис с диагнозом «неустойчивый холостой ход». Там они подтвердили, приговорили РХХ и поменяли соответственно. Холостой ход нормализовался, но не так чтобы очень. А через время он опять начал давать сбои, но не так чтобы очень. И вот я смотрю на это и не понимаю, с чего бы на холостых были стабильные обороты, если провода к регулятору слиплись.
Но вот сервис — там не то чтобы очень были заинтересованы в глубокой диагностике… Так это ещё и вменяемый сервис и хорошие мастера… В общем, разлепил я провода, сначала хотел пины повытаскивать из разъёма, но не нашёл чем. Пины повытаскивать надо было, чтобы не разрезая одеть туда термоусадку. Но потом подумал, что я точно тогда не вернусь к этой теме и гофры не поменяю и изолентой не обмотаю гофры с 50% перекрытием. В общем, решил оставить как есть, только запомнить как выглядит этот участок проводки. Гофры же надо купить сначала.

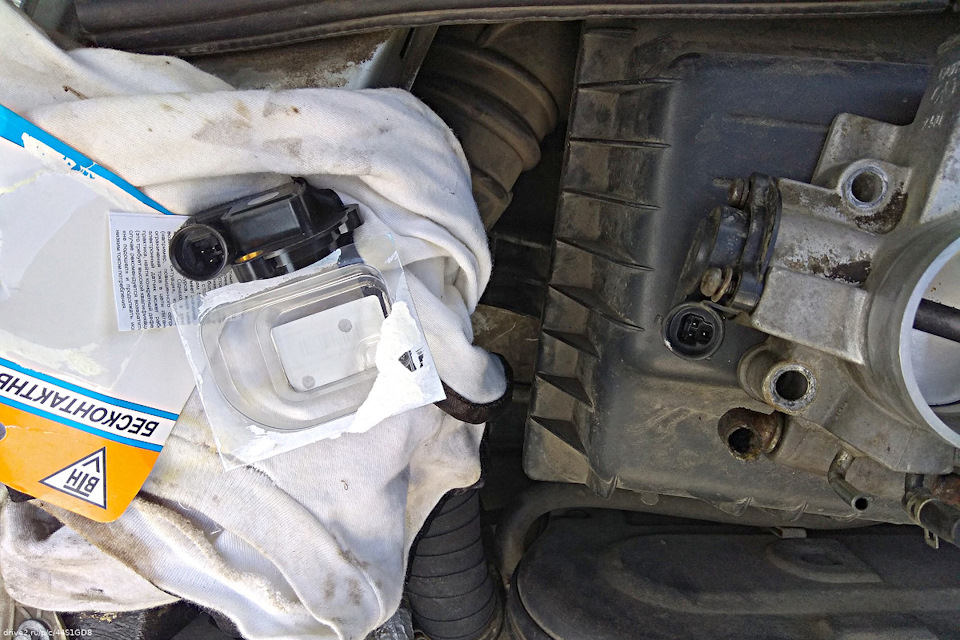

И вернулся к ДПДЗ. Вытащил из коробки новый, чтобы посмотреть, подходит ли по разъёму, то ли вообще я купил…

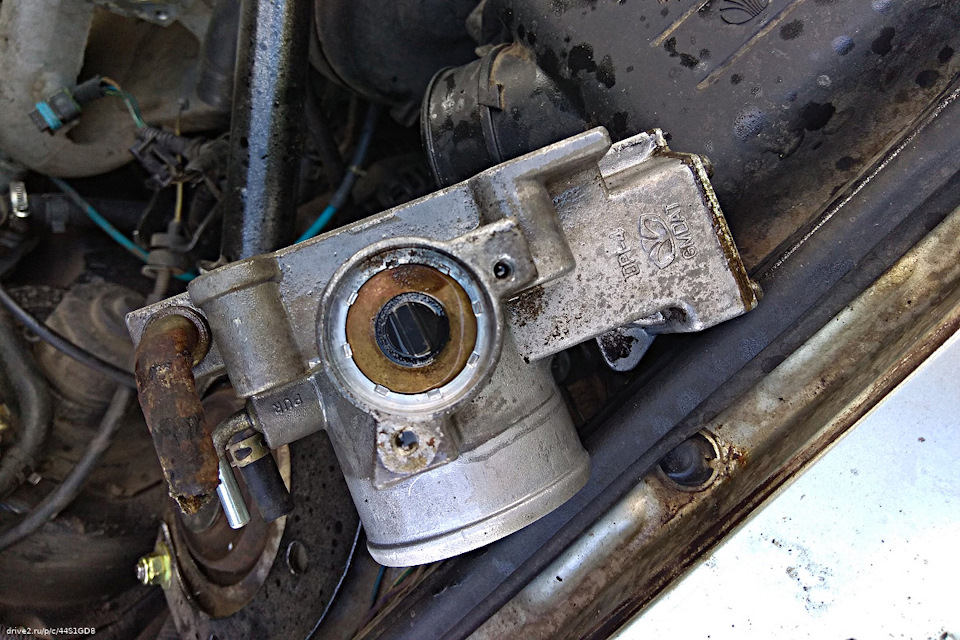

Снял с дросселя старый, чтобы разобраться как его вообще устанавливать.
На дросселе его фишка выглядит так.
Смыть всю эту гадость!
Ну а проводку РХХ помыл в очистителе контактов.
Когда высохло, проветрилось, обмотал расово верной синей изолентой. Должно работать.
Одел патрубки, завёл, работает. Тут день и закончился.
Текущий пробег: 278631 км.
Daewoo Nexia Сталь › Бортжурнал › Про бесконтактный ДПДЗ и его влияние на работу двигателя
Итак…давно присмотрелся к записям других нексиаводов о бесконтактном ДПДЗ. Всяко там встречал: и о том что с ним лучше и о том что с ним так же и о том что все снял и поставил обычный.
И эта история длинною в 350 км…
Не вдаваясь сильно в технологии этого чудесного датчика решил заказать на экзисте ибо начались появляться следующие симптомы:
1. При торможении двигателем машина подергивалась;
2 при разгоне машина плоховато реагировала на педаль (хотя это может и конструктивная особенность нексуса)
Много ли мало ли причин, но мне этого было достаточно, плюс ко всему я позитивно мыслю и раз уж у кого то машинка стала ровнее ехать то че бы и ДА!
Датчик установлен был в полевых условиях, старый аккуратно сложен в ящик со всем подобным.
При откручивании старого обломал болтик аккурат пополам и в отверстии в дросселе остался кусок болта. Решил попробовать высверлить и нарезать новую резьбу, метчик у друга нашелся. Зайдя в ближайший сервис получил лаконичный ответ: такой херней не занимаемся.
Просканировав карту сервисов Волгограда решил что высверлить 4,5 мм болт — это не самая лучшая затея в 6 вечера субботы и решил пилить. Да вот так по-варварски взял нажовку по железу и пропилил сделав из обломанного болта болт под отвертку. Ничего не вышло сидел крепко. Психанув распилил его пополам вместе с той частью дросселя куда он вкручивался. Половинки болта выпали. Сверху залепил холодной сваркой и все, вкрутил новый болтик с фиксатором резьбы. Этот самый болтик и сыграет в последующем отрицательную роль в повествовании. Эдакий маленький резьбовой злодей.
Проездил я с датчиком пару недель, нареканий не было. Дергания при сбросе газа и впрямь ушли, про отзывчивость газа сложно судить. Врода как да, отзывчивее…в то же время вроде и так же. Но хуже не стало и это главное
И вот поехал я в дорогу дальнюю по трассе М6
При очередном обгоне на скорости 130 км/ч машинка отказалась разгоняться дальше и пару раз нехорошо так дернулась (да простят меня гайцы за превышения не вошедшие в постановления)
Ну думаю ок, поеду на 110 км/ч.
Проехав таким образом 200 км пришла мысль про обучение дпдз. Ибо умный друг друга моего посоветовал: после установки ДПДЗ крутни двиг до отсечки, заглуши и будет тебе счастье.
Я так и сделал сразу, но думаю может он опять разучился.
Остановился раскрутил двиг до 4 т.об и он начал на этих оборотах троить! Вроде как отсечка срабатывала на 4 т.об, но нажимая на педаль газа сильнее двиг докручивал с горем пополам до 6. В общем крутанув двиг пару раз и не получив результата решил не мучаться в 10 то часов вечера надо быстрее ехать домой.
Доехал, на след день отрыл в закладках эту запись www.drive2.ru/l/5935732/ вооружился мультиметром и пошел крутить ДПДЗ. И вот смотрю я на него, а болтик то (тот который не родной и слегка коротковат) откручен! И вся эта трехомудия немного крутится из стороны в сторону вокруг своей оси. Ну понятно этих самых 0,55 — 0,56 В как раз таки и не было от того и все эти дергания. ЭБУ просто потеряло контроль над впуском и мудрила со смесью
Взял сверло на 5 мм и начал рассверливать отверстие ДПДЗ как в записи. На фото не мой ДПДЗв моем в одном крепежном отверстии вставлена втулка бронзовая диаметром большим чем болт поэтому он там летает как по сараю воробей, а вот второе отверстие впритык и без втулки, его то и рассверлил
Параллельно запустил двиг вообще без датчика, работает ровно. Напряжение на датчике 0.30 В в снятом состоянии. при установке на место напряжение стало аккурат 0,56 В смещение влево на миллиметр от этого положения дает более высокие обороты и изменение напряжения.
Теперь про то куда крутить и где тут лево. Стоя перед машиной лицом к ней водитель будет у нас справа и прокручивая в эту сторону ДПДЗ вольтаж уменьшается, в обратную соответственно увеличивается в какой то момент вместе с увеличением холостых оборотов
Заменил болт все прикрутил с фиксатором резьбы, проехался, погазовал до отсечки все четко как раньше. На скорости в 140 за воем ветра и рычанием двигателя был явно слышно подкапотное: Спасибо хозяин!
Всем добра и пусть все камеры отворачиваются при виде нексуса😄
Снятие и установка датчика положения дроссельной заслонки Daewoo Nexia N150
Инструменты:
Детали и расходники:
Примечания:
Датчик положения дроссельной заслонки снимайте для замены. Операции по демонтажу датчика положения дроссельной заслонки на автомобилях с двигателями F16D3 и A15SMS практически одинаковы.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. На автомобиле с двигателем A15SMS, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку жгута проводов от датчика.
3. Крестовой отверткой отверните два винта крепления датчика к дроссельному узлу и снимите датчик с оси дроссельной заслонки.
Примечание:
На автомобиле с двигателем F16D3 винты крепления датчика положения дроссельной заслонки отворачиваем головкой-битой Torx Т25 (для наглядности показано на демонтированном дроссельном узле).
4. Перед установкой датчика убедитесь, что дроссельная заслонка полностью закрыта. Установите датчик на дроссельный узел так, чтобы хвостовик оси заслонки вошел в паз датчика.
5. Закрепите датчик винтами и подсоедините к нему колодку жгута проводов.
Высокие обороты Дэу Нексия: замена датчика положения дросселя
Проблема первая. Датчик положения дроссельной заслонки
Электронный блок управления двигателем (расположен за левой фарой на Нексия 1,6 л) регулирует подачу топлива по обводному каналу с помощью регулятора холостого хода. Датчик положения дроссельной заслонки, установленный на дроссельном узле, подает импульс определенного значения на ЭБУ, который делает выводы о положении заслонки, дозируя топливо в зависимости от этих показаний.
Проще всего проверить работу датчика положения дросселя можно с помощью диагностического адаптера ELM 327 и программного обеспечения на компьютере или мобильном телефоне. В зависимости от типа адаптера, он может передавать информацию либо по протоколу Bluetooth, по кабелю на компьютер через порт USB или с помощью технологии Wi-Fi.
Существует масса программ для диагностики двигателя Нексия, но любая из них в обязательном порядке покажет процент открытия дроссельной заслонки. В режиме холостых оборотов заслонка должна быть закрыта.
Даже в том случае, если она закрыта физически, но датчик положения будет показывать ее открытие хотя бы на 5-15%, ЭБУ автоматически подает дополнительную порцию топлива, что приводит к росту количества оборотов до 2-2,5 тысяч, а то и больше.
В каталоге запчастей Дэу Нексия можно запросто найти этот датчик. Однако его замена редко приводит к положительному результату. Дело в том, что оригинальные новые датчики выполнены в большинстве своем с погрешностью угла установки корпуса датчика на дроссельном узле.
Чтобы в этом убедиться, достаточно выкрутить два крепежных винта. Затем при запущенном двигателе и включенной диагностической программой проворачиваем корпус датчика против часовой стрелки до тех пор, пока угол открытия заслонки в окне программы диагностики не изменится до 0%.
Одновременно с этим обороты двигателя упадут до стандартных 800 об/мин. Осталось закрепить корпус датчика в правильном положении. Отверстия для монтажа датчика на дроссельный узел, скорее всего, не совпадут с резьбовыми отверстиями на дросселе. В этом случае отмечаем место расположения нового отверстия и расширяем штатные крепежные отверстия дрелью.
Закрепляем датчик положения заслонки и проверяем ее положение при отпущенной педали газа. ПО должно показать уровень открытия заслонки, стремящийся к нулю, а обороты двигателя должны упасть до стандартных 800 об/мин.
Перед тем как вносить изменения в конструкцию датчика, нужно убедиться в том, что свечи и высоковольтные провода в полностью рабочем состоянии. Если же свечи и другие запчасти двигателя Нексия исчерпали свой ресурс, желательно заменить их новыми. Этот способ должен победить проблему, но есть еще несколько вариантов.
Проблема вторая. Проводка и контакты
В дождливую погоду или после небрежной мойки двигателя есть опасность намокания проводки и контактов, что вызывает их окисление. Такое явление можно наблюдать через две-три недели после попадания воды в моторный отсек.
Если намокнут и окислятся контакты датчика положения дроссельной заслонки или регулятора холостого хода (как на самих датчиках, так и на колодке электронного блока управления), сигнал будет искажен, а холостые обороты могут быть нестабильными и скачкообразно расти вплоть до 2000 об/мин и выше.
Для начала необходимо пошевелить косу проводов возле ЭБУ и возле обоих датчиков. Если это каким-то образом повлияет на количество холостых оборотов, дело в проводах и контактах на клеммах.
Можно пойти одним из двух путей. Самый простой — очистка контактов и клемм. Затем желательно подогнуть контакты на ЭБУ тонкими круглогубцами, а в клеммных колодках аккуратно подгибаем контакты иголкой или тонким шилом.
Контакты одного датчика — 1 и 2 слева в верхнем и нижнем ряду, ДПДЗ — второй справа (74) в нижнем ряду, 6 и 7 (21 и 82) слева в верхнем и нижнем рядах соответственно.
На фото они указаны стрелками.
В случае, если очистка контактов не дала результатов, для начала проверим работоспособность датчика положения дроссельной заслонки. Датчик представляет собой резистивный потенциометр. Он имеет три контакта:
Постоянное напряжение +5 В.
Масса электронного блока управления.
Сигнальный провод, по нему подается потенциал на ЭБУ, а блок делает вывод о положении заслонки согласно величине потенциала.
Проверяем работу датчика с помощью мультиметра при включенном зажигании — на первом контакте должно быть стабильных 5 В, второй должен прозваниваться с массой ЭБУ, а на третьем должен меняться потенциал в зависимости от положения бегунка датчика.
Если датчик в рабочем состоянии, но обороты холостого хода растут или плавают, придется вывести провода от ДПДЗ и регулятора холостого хода из общей косы и протянуть их в отдельных гофрах. Это нужно для того, чтобы устранить наводки на сигнальные провода от датчиков, которые приводят к искажению сигнала.
Попутно почистим все контакты на колодках датчиков и электронного блока управления. Для начала отделим провода ДПДЗ и РХХ от общей косы. Затем разрежем вдоль новые гофры, зафиксируем изолентой провода от каждого датчика и уложим их в новые гофры.
После этого гофры стягиваются изолентой и пластиковыми стяжками, располагаются в подкапотном пространстве так, чтобы они не мешали обслуживать двигатель в дальнейшем. Используя один из этих способов или все комплексно, можно добиться стабильных холостых оборотов в пределах 800 об/мин.
