Две печки на ниву 21214
Лада 4×4 3D Хочу дизель › Бортжурнал › Дополнительная печка в салон Нивы
День добрый! Вот решил обновить свой борт журнал. Почти два года назад установить в салон авто дополнительную печку под пассажирское сидение. Печку заказывал на сайте Нива тюнинг 24/7. Изготовление это изделие из серийных запчастей. Радиатор отпителя от ваз 2108, моторчик вентилятора от ваз 2101-07. оригинальный лишь корпус печки.
Установку начал с того, что снял пассажирское сидение и основной радиатор печки. далее отрезал выходной патрубок радиатора. как показано на картинке.
. В комплекте с печкой идут шланги, патрубки и металлические трубки.
Один из патрубков необходимо подрезать (фото ниже)
И с помощью этого патрубка подсоединяем одну из трубок к радиатору
Вторую такую же трубку присоединяем к патрубку который идет от радиатора к термостату
.
Далее примеряю новую печку по месту и закрепляю ее с помощью эластичного шнура. Лажиться на место как родная. Сидение сверху встает очень хорошо, правда необходимо доработать рычаг фиксации сидения.
Устанавливаем на место основной радиатор отопления, и начинаем прокладывать шланги к дополнительной печке.
Прокладываем шланги, подключаем к радиаторам и закрепляем их с помощью скоб для крепления металлической гофры.
Далее собрал торпеду, установил «бороду» и вещевую полку.
Для того, чтобы установить сидение необходимо подогнуть рычаг, с помощью которого фиксируется сидение.
И устанавливаем сидение.
Далее залил тосол, прокачал систему. В машине стало теплее заметно, но не достаточно. Решено было в дополнении ко всему установить электропомпу.
Циркуляция тосола проходит сперва через основной радиатор, а затем в дополнительную печку.
На сегодняшний момент печкой доволен. Правда пришлось заменить мотор вентилятора, т.к. он с первого момента шумел как пылесос. С установкой помпы при минус 37 на задних сидениях пассажиры чувствовали себя вполне комфортно, а иногда даже просили выключить печку. Да и вообще в машине стало на много теплее. Отопителем доволен, правда редко пользуюсь (зимы стали мягче). Но хотелось бы конечно, чтобы печка была разборной. Потому что при замене вентилятора пришлось высверливать заклепки и затем сажать все на двухсторонний скотч.
Лада 2104 Парма › Бортжурнал › Система управления отопителем Нива с использованием компонентов Приора и Шеви-Нива
Ранее я ничего не делал на заказ. Большинство самодельщиков могут подтвердить, что изготовление чего-то нестандартного отнимает столько времени и сил, что деньги, которые в состоянии заплатить заказчик, не компенсируют усилий.
Но бывают исключения.
Когда ко мне обратился Александр, с просьбой сделать систему для его Урбана, я отказался. Отопитель Нивы несколько отличается от классического, сама машина не в Питере…
Он продолжал настаивать.
Посмотрел я профиль его машины и немного офигел.
Посмотрите сами.
Ну там в БЖ много всего, загляните, не пожалеете.
И у такой вот машины отопитель управляется дедовскими рычажками с тросиками, правда засунутыми от критических замечаний в бардачок.
Это хорошо?
Вот поэтому я и согласился.
Правда согласился с оговорками.
Отопитель на машине не простой, а с кондиционером. Естественно, установку моторедуктора нижнего люка будут делать тамбовские вол… в смысле автомеханики )))
Ответственности за это я не несу, но помогаю советами.
Верхняя часть отопителя похожа на классическую, за исключением направления открытия заслонки воздухопритока.
Чтобы работать не наугад, была приобретёна центральная часть отопителя в сборе.
Отопитель имеет ещё корпус заслонки (центральные дефлекторы- лобовое стекло-боковые дефлекторы), но у заказчика центральные заглушены, поэтому эта деталь мне не нужна.
Моя задача сделать всё на этом отопителе, а задача тамбовских мастеров перенести моторедукторы на реальную печку.
Подробно о самодельных моторедукторах я рассказывал в своём БЖ, поэтому здесь помещу только несколько фото и видео.
Моторедуктор можно использовать как с классическим краном, так и с краном 2108.
Ну а теперь all together
После включения зажигания происходит калибровка крайнего положения моторедуктора воздухопотоков.
Затем показана работа моторедукторов, управляемых блоком управления от Приоры.
Далее показана работа моторедуктора заслонки воздухопритока, сделанного на базе компонентов от Шеви Нивы.
В заключение показана работа переключателя скоростей вентилятора на четыре положения.
Подробности в сообщениях в БЖ
Подписывайтесь на машину, поддержите лайками… и посмотрите фотоотчёт владельца о установке системы на машину.
И всем пока!

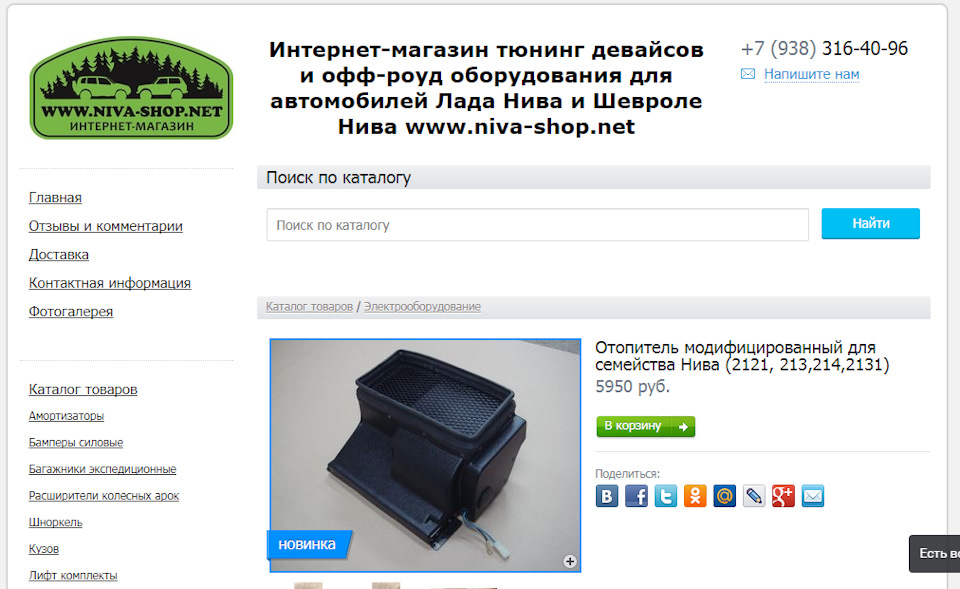

Лада 4×4 3D › Бортжурнал › Установка модифицированного отопителя

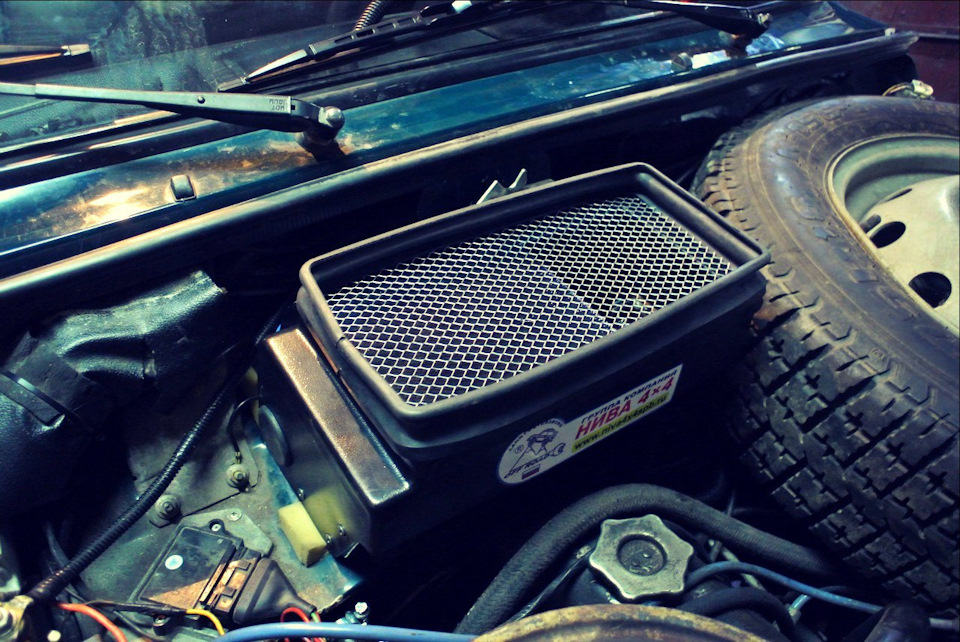

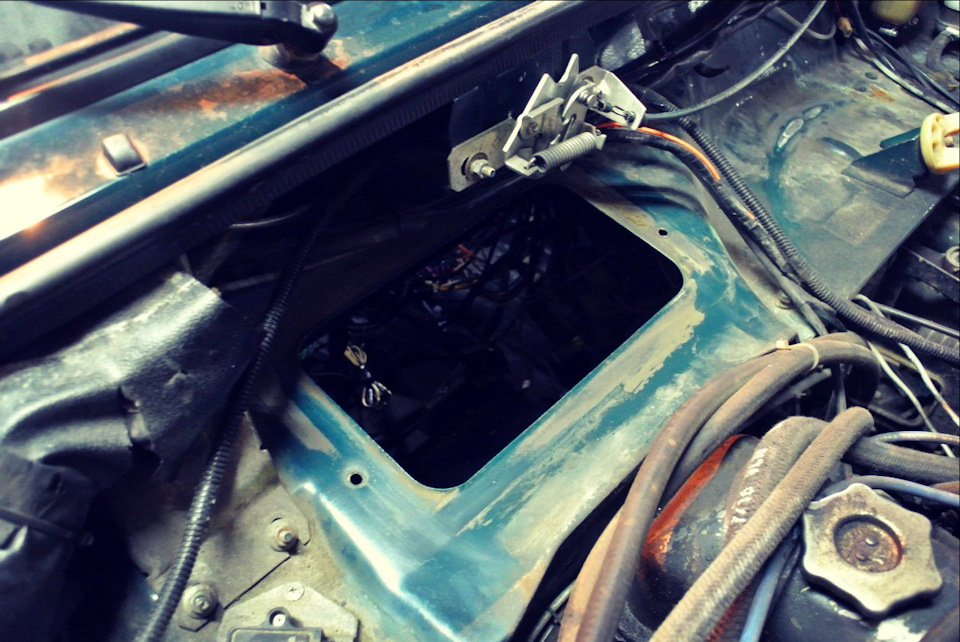

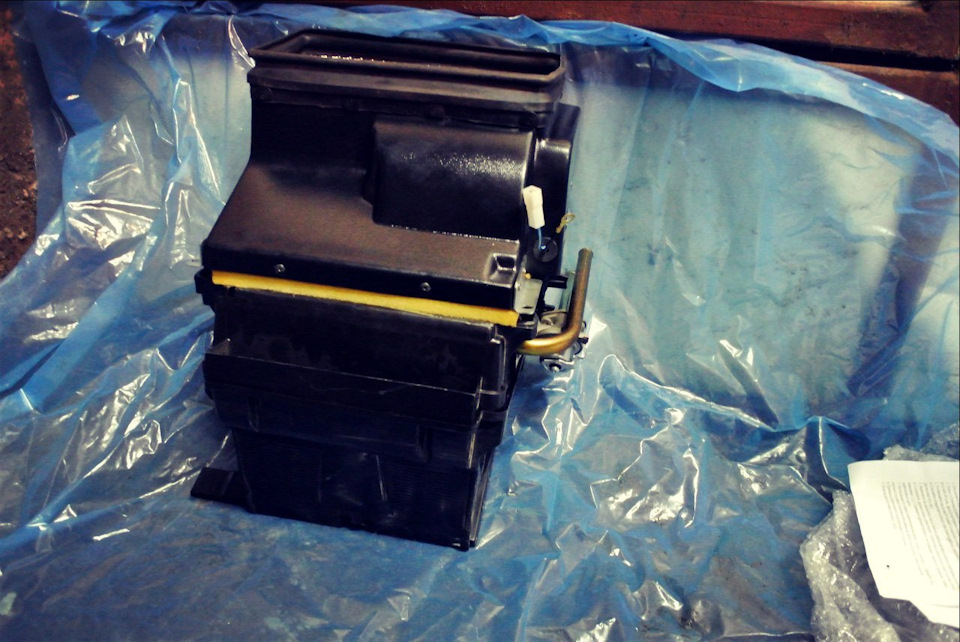

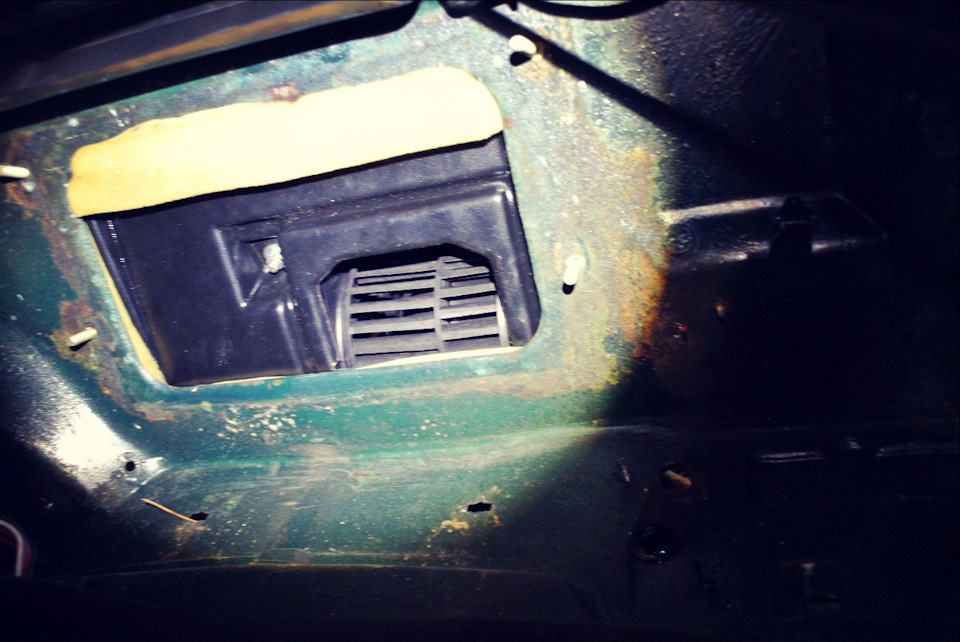

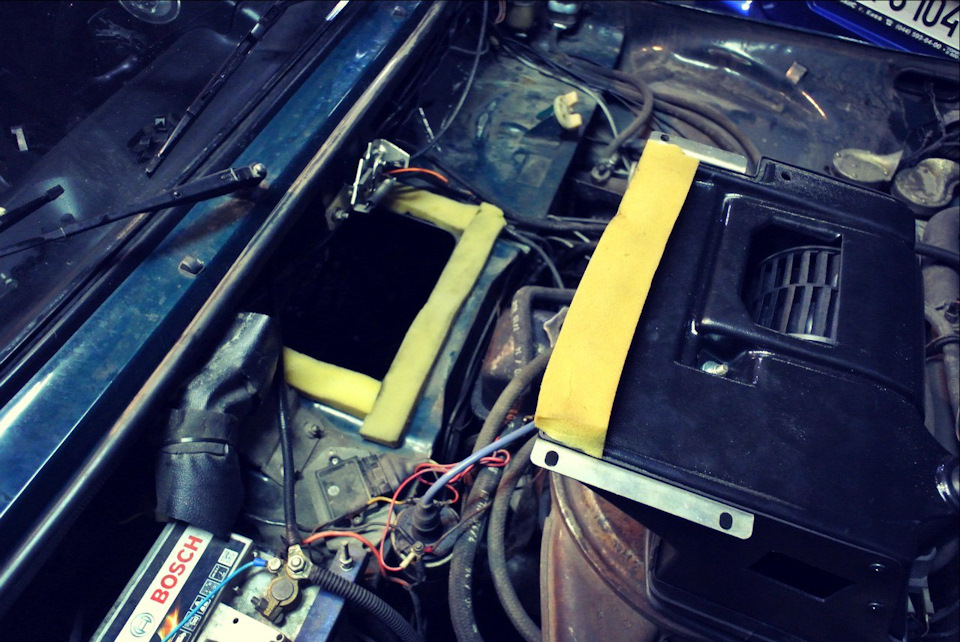

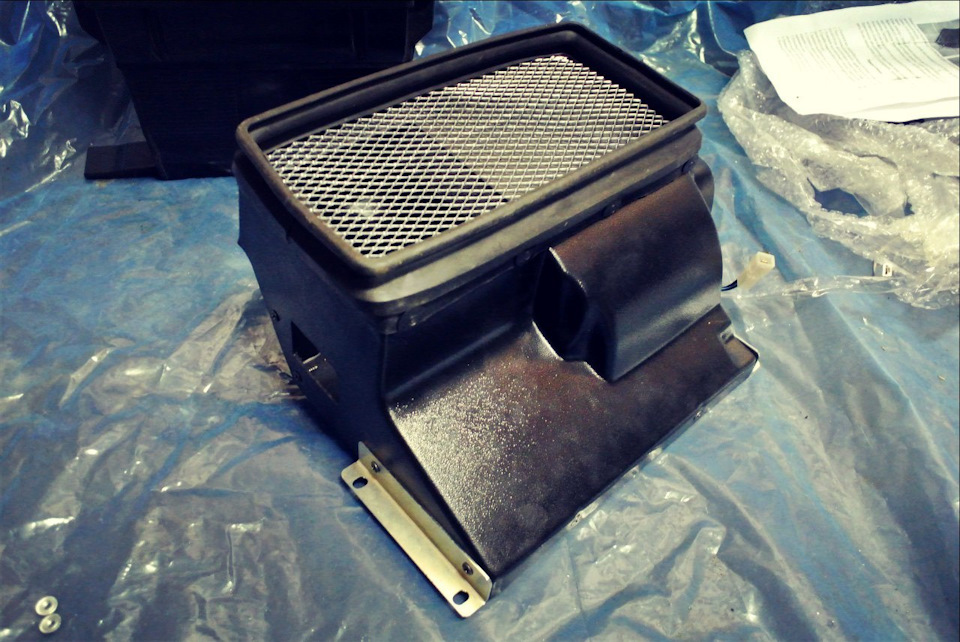

Установил отопитель 2121 в сборе (тюнинг) с мотором от восьмерки + новый радиатор с нишей от 214 Нивы. С установкой все достаточно просто, старое снял, новое прикрутил + подключил новую кнопку отопителя.

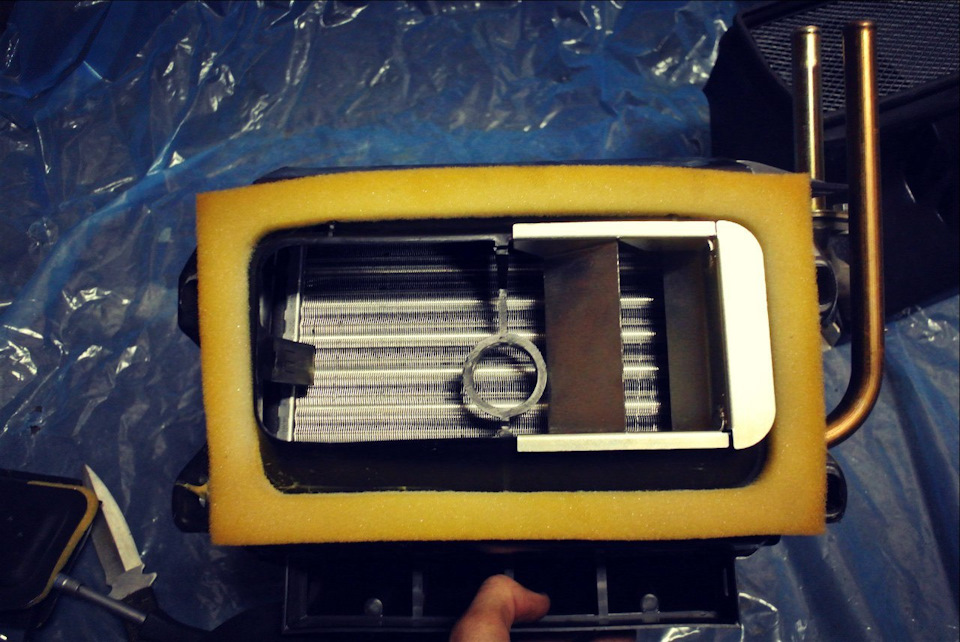

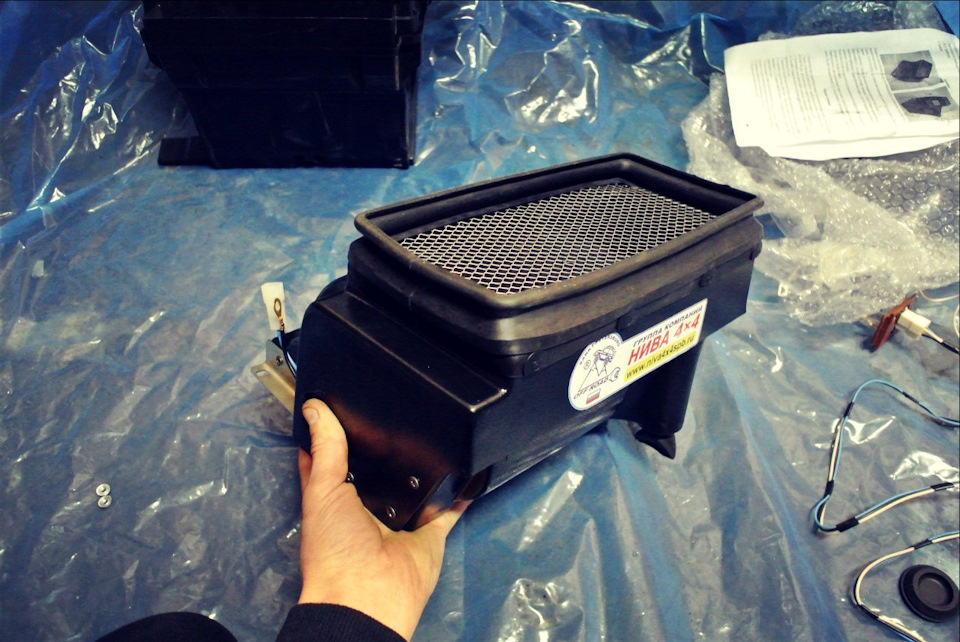

Отопитель в сборе с нишей радиатора:

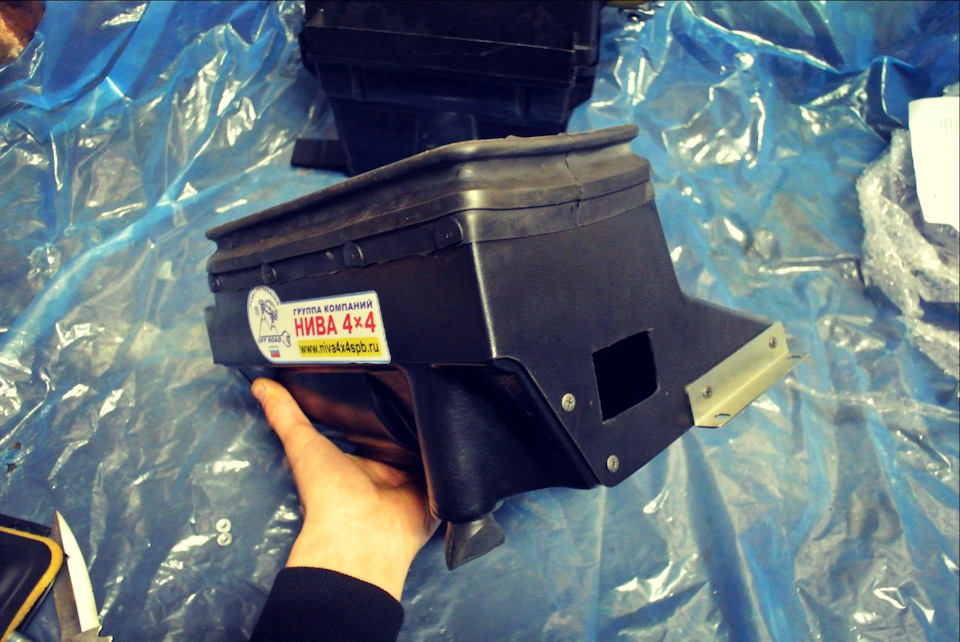

Вот эта направляющая для потока воздуха:
… больше всего вынесла мозг, куда я ее только не ставил. Добрый час голову ломал, а потом пришел товарищ и за пару мин нашел ей место. =))

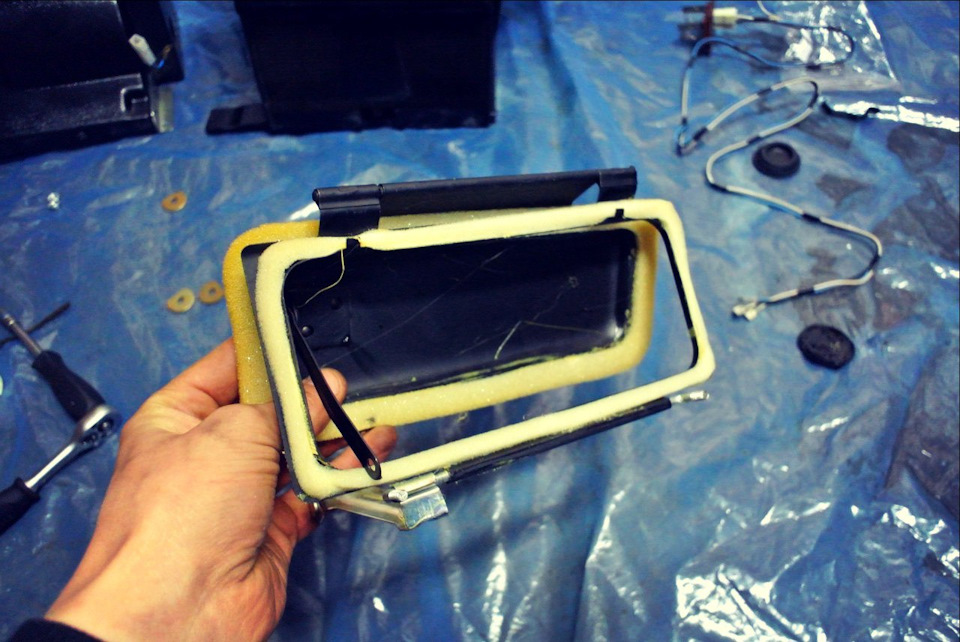

А нужно было снять заслонку:
Как всегда все элементарно и просто.
Приклеил дополнительный поролон, дабы весь воздух дул на радиатор.
У нового радиатора ДААЗ лучше теплоотдача, а у отопителя три скорости и моторчик под капотом, нет шума в салоне. Короч, результатом доволен, рекомендую.
