Всем доброго дня-ночи!

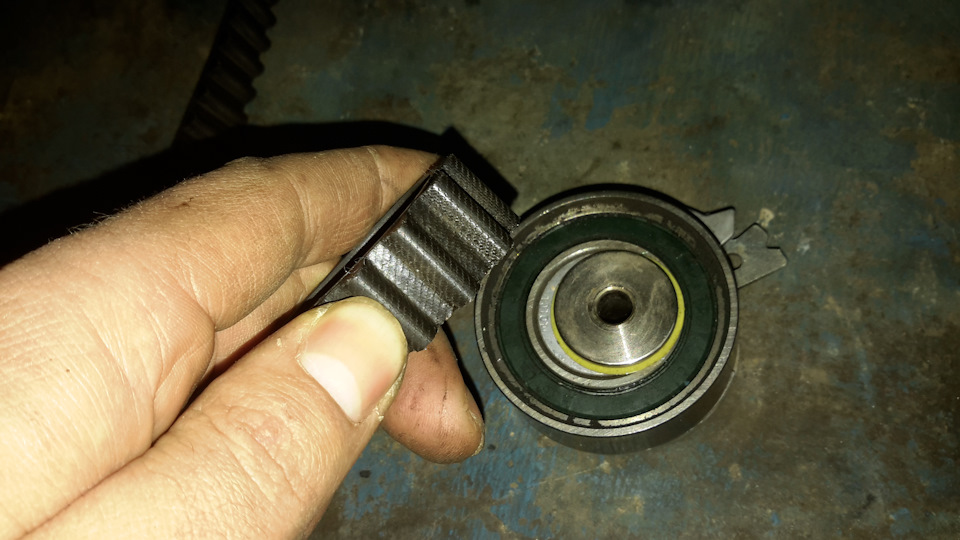

После того как появился неприятный свист (как оказалось ролик грм), было принято решение о замене комплекта, хоть и на табло всего около 55000.

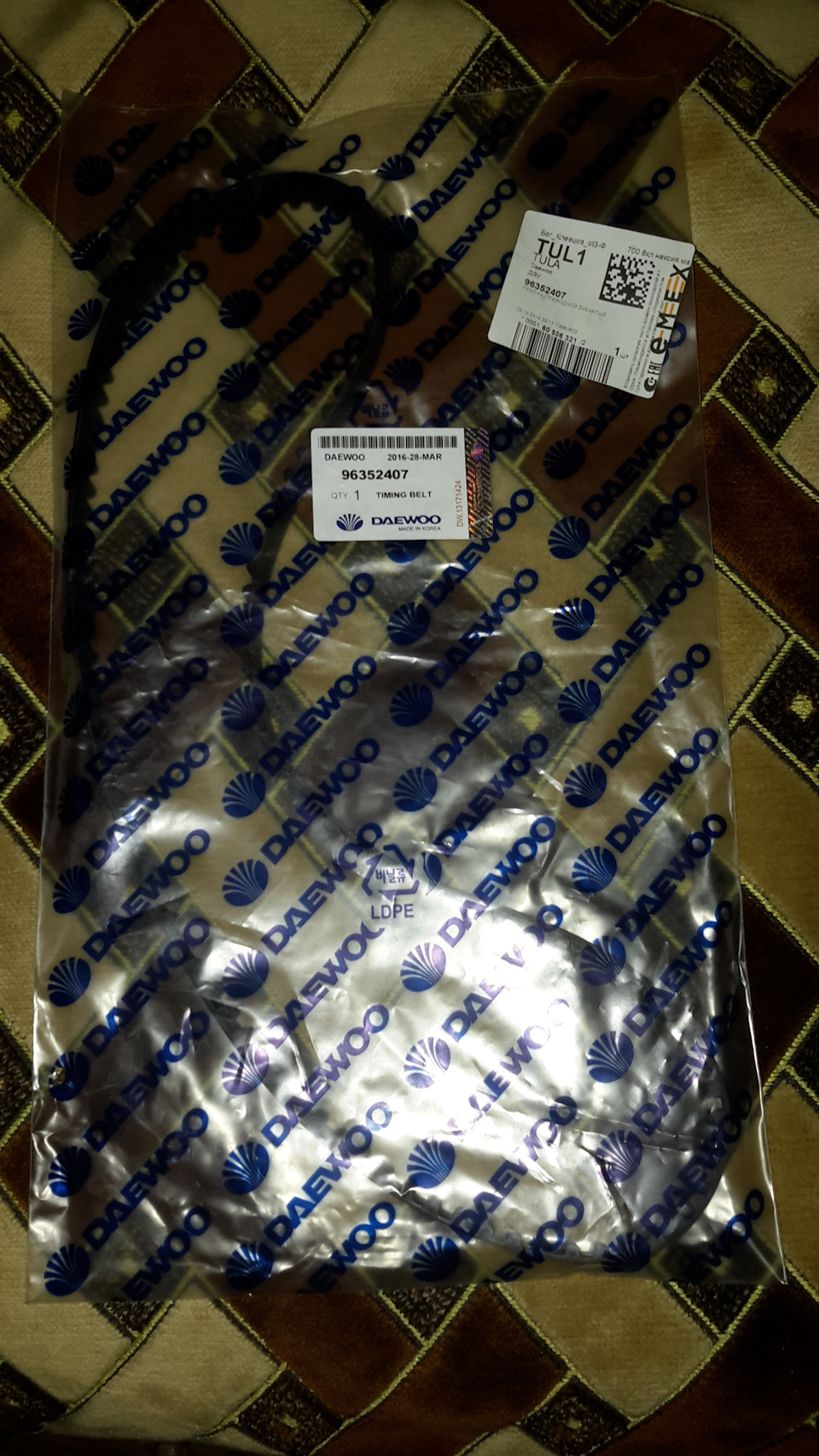

С фирмой заморачиваться не стал. Купил что было в магазине. А был оригинал DAEWOO.

Заехал в сервис, спросил сколько стоит замена, ответили что 3 т.р. …
Что то я посчитал что это слишком до…я, да и про адаптацию ДПКВ они не слышали.
В итоге решил попробовать сам поменять. Единственное что пугало это то что выскочит чек…

Опишу немного процесс замены:

1) Отворачиваем хомуты воздушной гофры, снимаем. Затем снимаем корпус с воздушным фильтром.

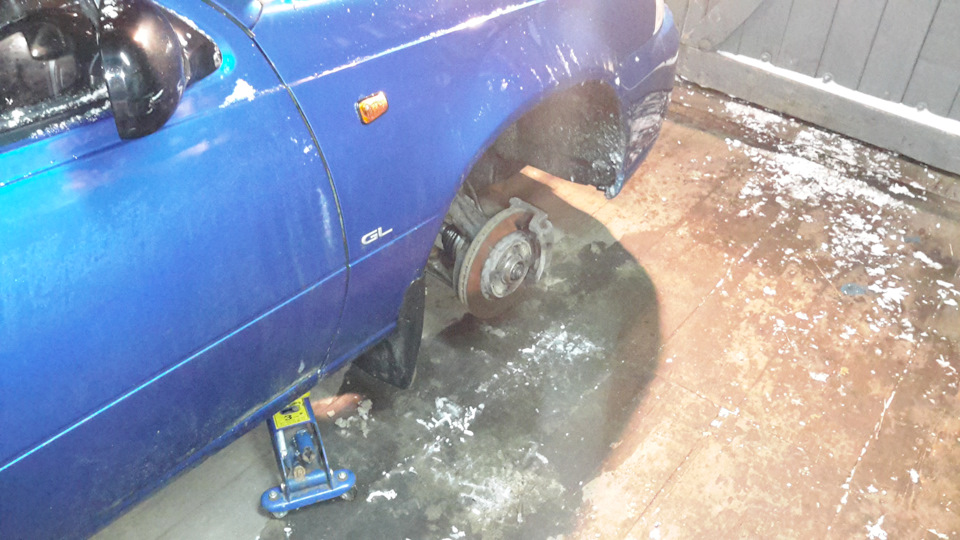

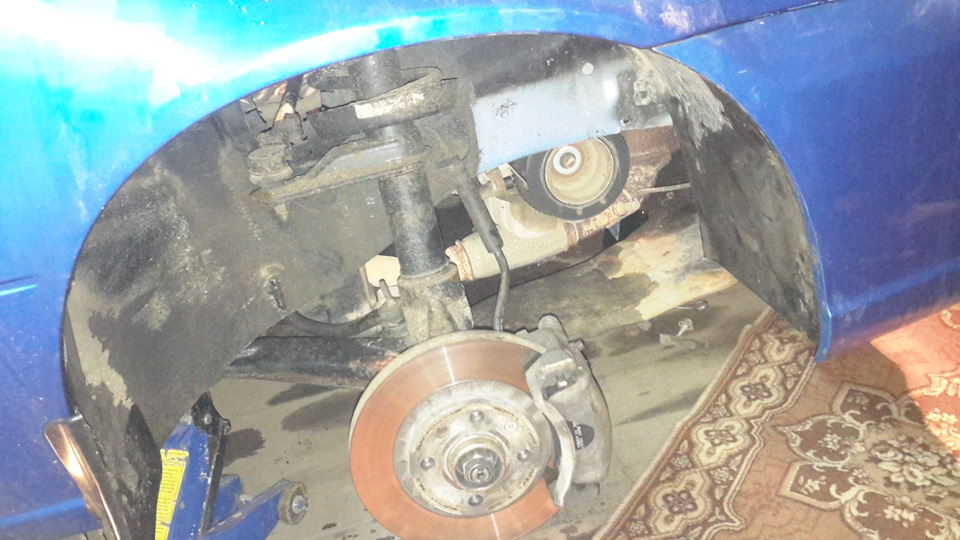

2) Для доступа снизу домкратим правую сторону, снимаем колесо, снимаем подкрылку(у кого есть)

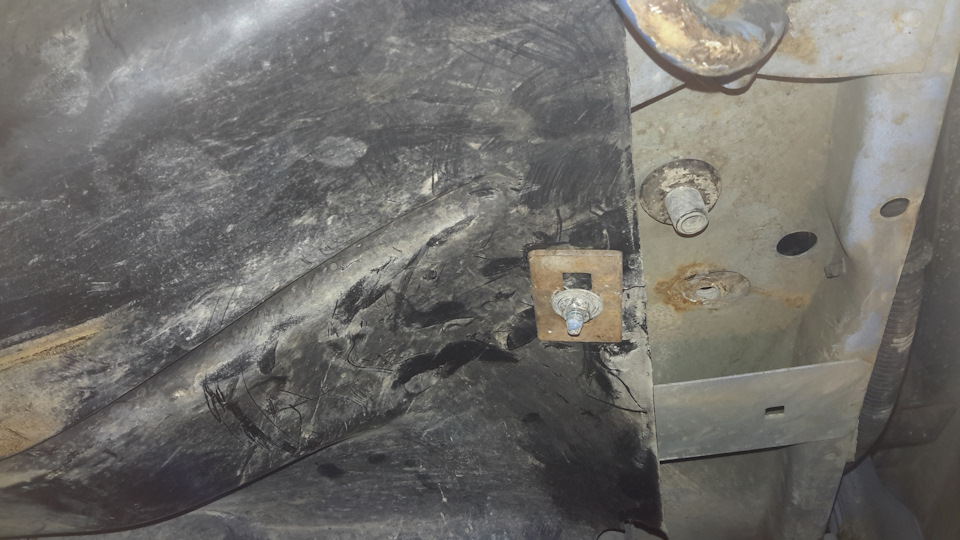

3) Дальше нужно снять пластиковую защиту, предварительно открутив защиту картера. Я открутил только 3 болта, что бы подлезть к двум болтикам снизу, которые держат пластиковый кожух. Ещё одну пластиковую защиту, которая идёт по арке, откручивать можно только спереди.

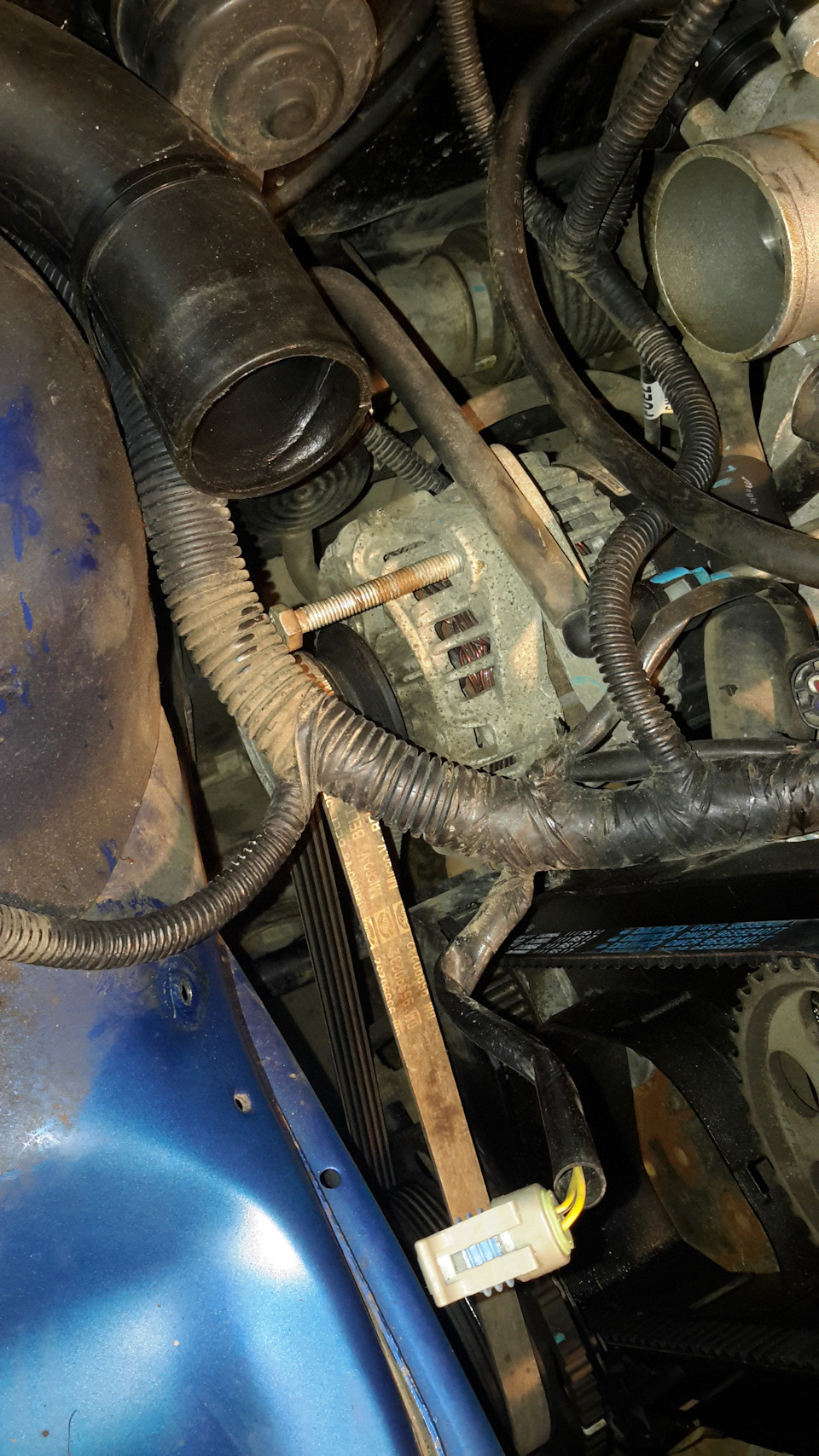

4) Ослабив верхний болт генератора, помогаем монтировкой генератору ослабить ремень, снимаем.

5) Теперь головкой на 17 откручиваем болт шкива коленвала. Чтоб не прокручивался, застопорил шкив мощной отвёрткой.

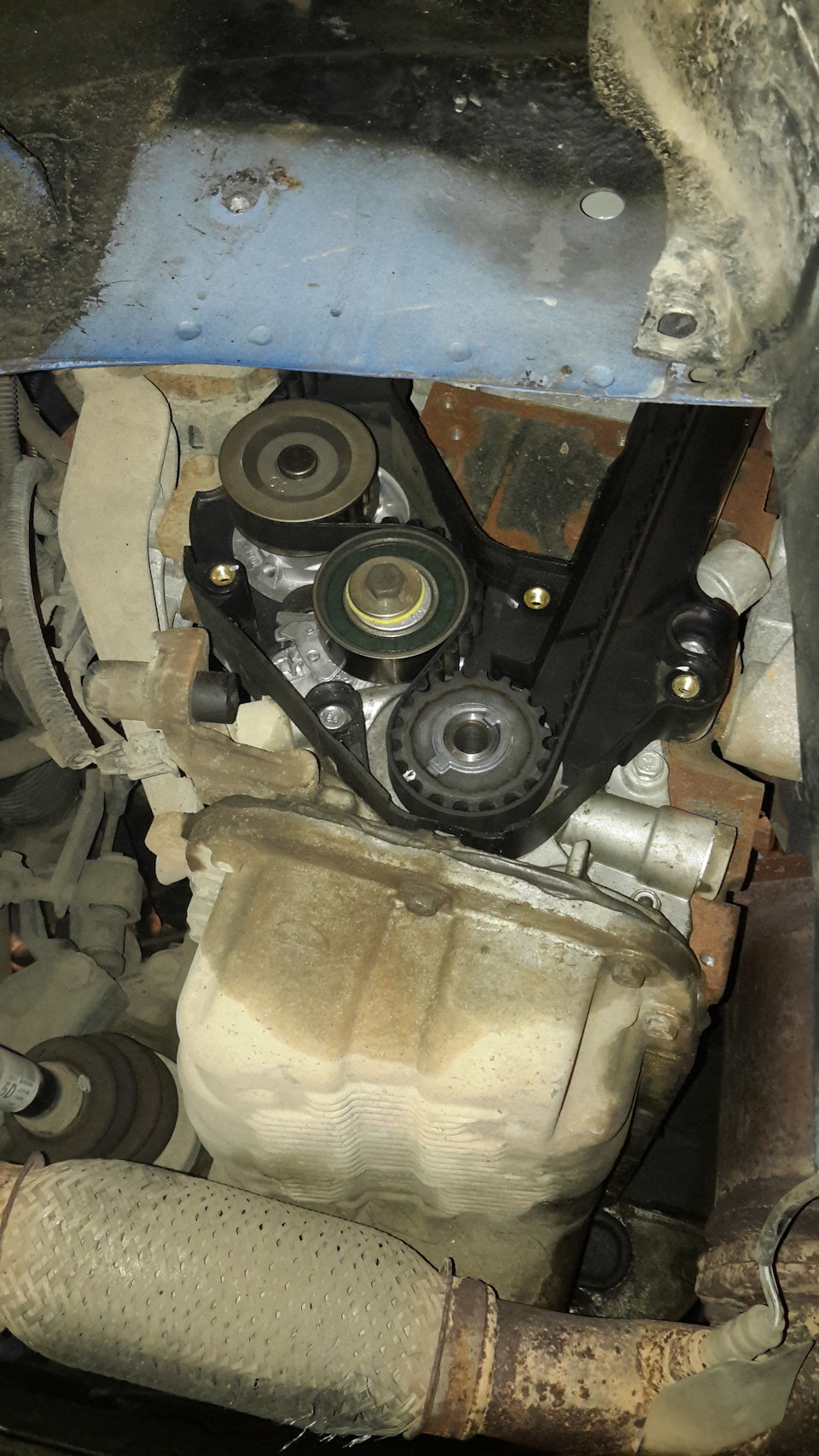

6) Снимаем нижний и верхний защитные кожухи.

7) Совмещаем метки РВ(распредвала) с прорезью вверху и КВ(коленвала) с прорезью внизу.
8) Откручиваем болт ролика, сжимаем его вставляем в отверстия любой подходящий болт, играющего роль штопора, снимаем.
9) Снимаем ремень грм, сверху вниз. Аккуратно, чтоб не провернуть шестерни.

10) Ставим ремень на место, соблюдая направление вращения. Снизу вверх, немного натягивая с правой стороны.

11) Стопорим ролик и в сжатом состоянии ставим на место. Вынимаем штопор, шевелим ремень, метки на ролике должны примерно сойтись.

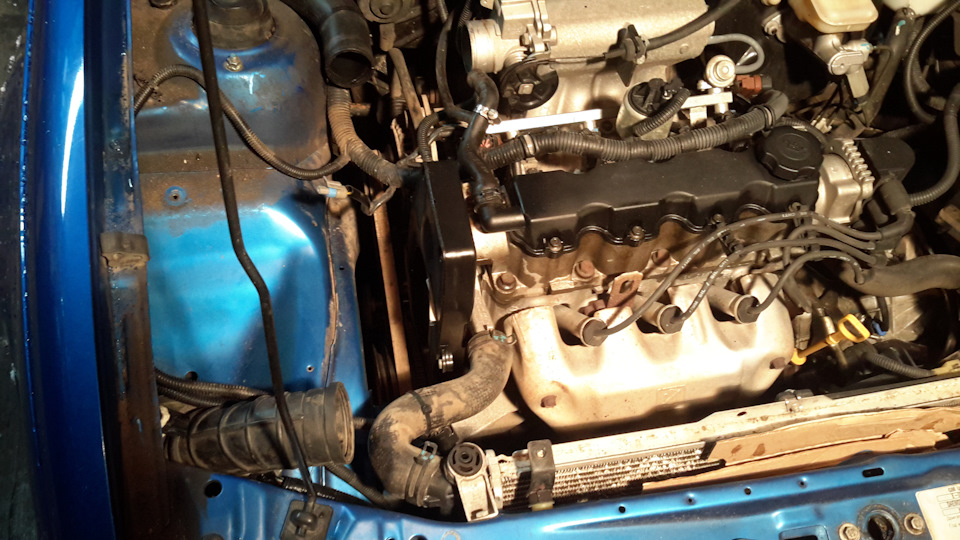

12) Собираем в обратной последовательности. Если хочется попробовать не забываем поставить шкив, тк без него не заведётся.
После установки ремня генератора, для удобства можно ввернуть болтик, чтоб было за что зацепиться при натяжке.

Пробуем завести. У меня завелась сразу же. Работает ровно. Значит всё ок.
Читал что звук меняется при замене ремня, я не верил. Но ведь поменялся же!

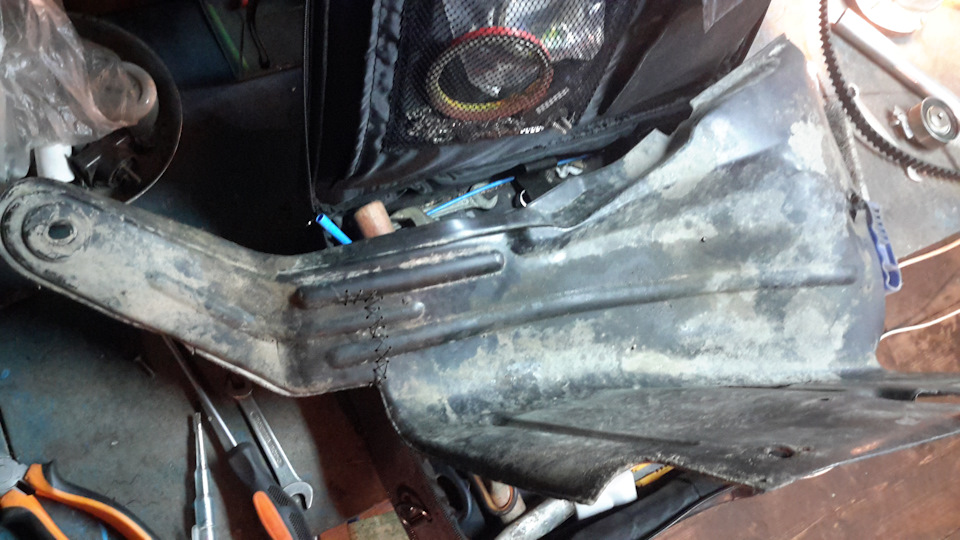

Так же, пока менял ремень, папаня подлатал пластиковую защиту

P.S. После сборки всего, поехал на тест драйв. Выехал на трассу и после 5й передачи на скорости около 100 запрыгал джеки чан… Немного расстроился, хотя знал что так будет. Чек моргал как и многие писали.
Остановился, заглушил. Завел — потух. Затем, стоя на месте раза три раскрутил движку до отсечек.
Поехал назад, пока тишина. Не знаю помогло или нет, но буду надеяться что не выскочит больше.

В общем результатом пока доволен, даже больше не из за того что 3 т.р. остались в кармане, а из за того что делал сам.

Всем не скрипучих роликов, не рвущихся ремней и не высвечивающихся джеков!

Источник

Замена ремня ГРМ на Дэу Нексия 16 клапанной своими руками

Эффективность работы двигателя внутреннего сгорания во многом зависит от правильной работы механизма газораспределения фаз. Это возложено на механизм привода ГРМ в головке блока цилиндров. Дэу Нексия 16 клапанная в приводе механизма клапанов использует зубчатый ремень, который требует особого внимания в процессе эксплуатации машины, своевременное, качественное обслуживание, замену после определённого пробега.

О двигателе

Увеличение числа клапанов потребовалось для улучшения наполняемости цилиндров горючей смесью, эффективного отвода отработанных газов из рабочей зоны. Использование электронной системы управления двигателем, инжектор в системе питания позволили снизить потребление топлива, улучшить динамические показатели автомобиля. Блок цилиндров, коленвал, поршня применяют от предыдущей модели. Существенные изменения получила головка блока цилиндров. Использование 16 клапанов потребовало установку двух распредвалов.

Гнутся ли клапана при обрыве

Четыре клапана на один цилиндр требуют согласованности в работе всего механизма ГРМ двигателя. Когда механизм привода клапанного механизма исправен, проблем в силовом агрегате не возникает. Обрыв зубчатого ремня приводит к повреждениям почти всех клапанов в головке цилиндров. Кроме этого могут быть повреждены шатуны, направляющие втулки ГБЦ, поршня мотора. Ремонт двигателя после этого потребует больших материальных затрат.

Конструкторы пытались избавиться от такой проблемы, поршня получили выемки в головках. Должного эффекта после этого не получили, клапана по-прежнему повреждаются при выходе из строя зубчатого ремня. Чтобы избежать такие «неприятности». Следует внимательно относиться к проведению технического обслуживания мотора, использовать качественные расходные материалы.

Какой ремень приобрести

От правильного выбора комплектующих изделий мотора, зависит не только эффективность двигателя, но и срок его эксплуатации. Это в полной мере относится к выбору зубчатого ремня для двигателя Дэу Нексия. Комплект ГРМ Нексия 16 кл включает в себя не только зубчатый ремень, в него входят ролики обводные, сальники. В некоторых случаях одновременно меняют насос в системе охлаждения двигателя. После длительного пробега происходит износ шкивов на распредвалах, коленвале, которые также меняют.

Специалисты рекомендуют использовать комплекты следующих производителей:

Отдавая предпочтение тому или иному производителю, следует обратить внимание на качество предлагаемого товара. На автомобильных рынках можно купить подделку, очень похожую на фирменное изделие. Также должна насторожить стоимость изделия. Качественный товар не может иметь низкую цену. Получив некоторую экономию на запасных частях, можно потрать значительную сумму на ремонт мотора.

Процедура замены

Замена ремня ГРМ Нексия 16 клапанов операция не сложная, которую самостоятельно может выполнить опытный водитель. Специального инструмента, оборудования не потребуется, замену изношенных деталей можно выполнить в гараже. Кроме приобретения новых расходных материалов взамен изношенных, следует приготовить:

Если предвидится замена насоса в системе охлаждающей жидкости, тогда кроме помпы следует приобрести антифриз для доливки. Процесс замены начинают в моторном отсеке. Снимают корпус воздушного фильтра вместе с подводящим патрубком. Следующим шагом будет снятие шкива насоса гидроусилителя руля, необходимо вывернуть три крепёжных винта на «12».

Далее отворачивают винты крепления защитной крышки механизма ГРМ, снимают её с мотора. Также следует ослабить крепление генератора, после чего снимают приводной ремень. Отворачивают две гайки подушки двигателя, поднимают мотор через прокладку домкратом. Далее порядок действий будет таким:

Установка нового ремня производится в обратном порядке. Перед этим проверяют техническое состояние насоса охлаждающей жидкости, если он вызывает сомнения, его меняют. Проверяют установочные метки, далее одевают новую запасную часть.

Установочные метки

Правильность фаз газораспределения обеспечивается правильным положением установочных меток. Они имеются на шкивах распредвалов, коленвала, блоке цилиндров.

Риски шкивов распредвалов должны располагаться строго напротив, по центру в горизонтальном положении, на той стороне, где шкивы почти соприкасаются.

Риска шкива коленвала должна расположиться против метки на блоке.

После установки новых запасных частей коленвал проворачивают на два оборота, после этого снова проверяют положение установочных меток, которые должны совпадать.

Натяжение

Силовой агрегат этой модели обеспечивает натяжение приводного зубчатого ремня механизма ГРМ поворотом насоса в системе охлаждения двигателя. Специальным ключом помпу поворачивают, обеспечивают нужное натяжение приводного ремня. Если помпу не меняют, натяжение осуществляется с помощью ролика. Его поворачивают до тех пор, пока метки на корпусе ролика не совпадут.

Сроки замены

Инструкция по эксплуатации этого автомобиля рекомендует производить изношенные детали привода ГРМ при пробеге не более 60 тыс. км. Однако в некоторых случаях этот пробег может быть несколько иным. Он пробег зависит от условий эксплуатации машины, стиля вождения, качества используемых запасных частей. Специалисты рекомендуют проверять состояние деталей привода механизма ГРМ при каждом проведении технического состояния. Особенно вредит наличие в рабочей зоне привода ГРМ технических жидкостей. Наиболее оптимальный пробег до замены 50 тыс. км.

Источник

ГРМ Дэу Нексия: замена ремня механизма газораспределения

Корейский автомобиль Дэу Нексия (Daewoo Nexia) на деле является бюджетной разработкой, которая объединяет в себе отдельные технологии GM, наработки немецкого концерна Opel и т.д. Так или иначе, низкая начальная стоимость, доступные цены на запчасти и достаточно недорогое обслуживание делают этот автомобиль популярным.

Износ ремня может произойти намного раньше установленных сроков. Это будет завесить от эксплуатационных условий и качества самой детали, а также ряда других факторов. Далее мы рассмотрим, какие факторы влияют на сокращение сроков эксплуатации ремня и как заменить ремень ГРМ на Нексии в зависимости от типа ДВС (двигатель Нексия 8 клапанов и двигатель Нексия 16 клапанов).

Ремень ГРМ на Дэу Нексия и его особенности

Ремень газораспределительного механизма – простой и одновременно важный элемент автомобиля, предназначенный для синхронизации распределительного и коленчатого валов. Основная задача сводится к тому, чтобы приводить ГРМ в движение и не допустить столкновения друг с другом клапанов и поршней.

Кстати, можно выделить особенности ремней ГРМ с разными моторами:

В любом случае, как на 8-и клапанном, так и на 16-и клапанном ДВС за состоянием ремня ГРМ нужно следить и менять его строго по регламенту или даже раньше при такой необходимости.

Проверка меток и замена ремня ГРМ Дэу Нексия

Прежде всего, газораспределительный механизм представляет собой сложное устройство, состоящее из одного распределительного вала или двух валов для ряда выпускных и впускных клапанов, а также вспомогательных деталей и элементов.

Распредвал приводится в движение ремнем. При этом в механизме ГРМ должно строго соблюдаться одно правило: положение валов друг относительно друга не должно меняться. Также не допускается рассинхронизация. Однако в случае разрыва либо износа ремня ГРМ синхронизация будет нарушена. Соответственно, нарушается и работа всего газораспределительного механизма.

При этом ошибочно полагаться только на интервалы замены ремня, которые прописаны в руководстве по эксплуатации автомобиля. В первую очередь, важно учитывать основные факторы, влияющие на быстрый износ ремня ГРМ:

Например, если при замене ремня метки будут выставлены неправильно, механизм газораспределения не будет работать синхронно, начнутся сбои в работе силового агрегата и т.д.

Общий алгоритм проверки (выставления) меток:

Еще добавим, что на автомобиле Нексия с 16-клапанным ДВС метки на шкивах распределительных валов должны смотреть друг на друга. Так или иначе, изучив особенности выставления по меткам, можно переходить к рассмотрению самой замены ремня ГРМ на Нексии.

Замена ремня ГРМ Нексия 8 клапанов

Необходимые инструменты и материалы: ремень ГРМ, помпа (при необходимости), обводной ролик, набор головок и ключей, специальный ключ на «41» для натягивания ремня помпой. Последовательность выполняемых действий по замене ремня ГРМ с параллельной заменой помпы:

Замена ремня ГРМ Дэу Нексия 16 клапанов

Необходимые инструменты и материалы: ремень ГРМ, помпа (при необходимости), обводной ролик, набор головок и ключей (шестигранник, ключ на «10»и др.), емкость для слива антифриза.

Алгоритм выполняемых работ:

Результатом правильной замены ремня ГРМ будет стабильная работа ГРМ и всего двигателя автомобиля в целом. Также водитель получает уверенность в том, что не произойдет заклинивания и обрыва ремня механизма газораспределения. При этом важно понимать, что ролики и помпу необходимо менять вместе с ремнем, даже если при визуальном осмотре нет замечаний, а также работа данных элементов не вызывает нареканий по состоянию на данный момент.

Подведем итоги

С учетом приведенной выше информации становится понятно, что замена ГРМ Дэу Nexia, а точнее ремня привода механизма газораспределения, является обязательной и ответственной процедурой. При этом важно менять ремень не только по регламенту, но и учитывать отдельные факторы, которые могут сократить срок его службы.

Так или иначе, при необходимости работы по замене ремня ГРМ на Дэу Нексия можно выполнить своими руками в условиях обычного гаража. Конечно, потребуются определенные навыки (важно уметь правильно выставить метки
ГРМ, слить и залить антифриз при необходимости заменить помпу и т.д.).

Если было выявлено, что какой-либо элемент нуждается в замене или замена потребуется в скором времени, параллельно замене ремня ГРМ следует провести дополнительные работы по замене изношенных или вышедших из строя элементов.

Игнорирование данного правила комплексной замены может стать причиной того, что старый ролик может заклинить, в результате чего новый ремень все равно будет оборван со всеми вытекающими последствиями.

Источник

Ремень грм дэу нексия: замена своими руками

Daewoo Nexia 2005 год, двигатель DOHC 16 клапанов, плановая замена ремня ГРМ после 60 000 км. пробега. На данном моторе при обрыве ремня ГРМ гнет почти все клапана, поэтому с заменой лучше не затягивать.

Обязательно меняем помпу потому, что ремень натягивается ею и как только мы ее тронем обязательно потечет уплотнительное кольцо. Для замены нам понадобится специальный ключ на 41. Цена его 500 рублей, но если процедура разовая можно изготовить из металла толщиной 1мм и согнув как на фото.

На один раз вполне хватит. А так же универсальный держатель шкивов, инструмент не обязательный, но с ним удобнее.

Первым делом покупаем все необходимое: помпу, ремень, натяжной и обводной ролик.

У нексии двигатель под капотом занимает почти все пространство и это сулит нам некоторые трудности. Очень неудобно откручивать переднею опору двигателя, а ставить ее на место еще веселее. Я всегда несколько раз вспоминаю маму узбеков, которые этот двигатель так поставили.

Откручиваем приемную трубу.

И воздушный фильтр с патрубками.

Снимаем все что нам мешает. Так же сливаем антифриз и снимаем верхний патрубок.

Пока не сняли ремень генератора ослабляем три болта держащих шкив гидроусилителя. Если не сделать этого сразу, то потом вы вспомните не только маму, но и папу, пытаясь застопорить шкив и сорвать болты.

Ослабляем натяжной болт генератора и сдвинув генератор к двигателю снимаем ремешок.

Подданкрачиваем машину, снимаем правое колесо и пластиковый брызговик, если он есть. Видим шкив коленвала и натяжной ролик кондиционера.

Ослабляем гайку ролика и выкручиваем по максимуму натяжной болт, после снимаем ремень кондиционера. Гайка на верхнем фото.

Поддонкрачиваем двигатель через дощечку за поддон, но только не за компрессор кондиционера. Отворачиваем две гайки, крепящие подушку двигателя к лонжерону и два болта к опоре двигателя. С ними придется нелегко, но нас спасет карданчик. Снимаем подушку двигателя.

Откручиваем шкив коленвала. Если нет специального стопора, сажаем за руль напарника, включаем пятую скорость и заставляем жать на тормоз, а сами тем временем легким движением руки откручиваем болт шкива коленвала. После того как шкив снят видим совпадение меток коленвала.

Отворачиваем два болта крепящих насос гидроусилителя и отводим его немного в сторону. Болты вытаскивать нет необходимости.

Шестигранником ослабляем три болта держащих помпу. На фото двух невидно, но в защитной металлической защите есть два отверстия, примерно где стрелочки. На следующих фото они будут видны, когда снимется железная защита. Попадать в них шестигранником очень неудобно, но придется помучится.

Спец ключом на 41 проворачиваем помпу до ослабления ремня ГРМ и снимаем его, просовываем его между насосом ГУР и двигателем.

Выворачиваем болты шкивов распредвалов, а также обводного ролика. На фото ролик уже снят.

Откручиваем два болтика вверху и два внизу, один из болтов находится справа у компрессора кондиционера, фотографировать очень неудобно и снимаем металлическую защиту. Придется немного поломать голову что бы ее вытащить.

Отворачиваем три болта водяного насоса те, которые спрятаны под защитой. Снимаем помпу. Под двигатель подставляем тазик, так как часть антифриза осталась в блоке и при демонтаже помпы он польется на землю.

Очищаем посадочное место и насухо его протираем. Смазываем уплотнительное кольцо помпы тонким слоем герметика и ставим ее на место. Проворачиваем ее по максимуму против часовой стрелки. Болты сильно не затягиваем поскольку ею еще натягивать ремень ГРМ.

Ставим железную защиту, обводной и натяжной ролик и после этого шкивы распредвалов. Проверяем совпадение всех меток. Ставим новый ремень ГРМ. Нисходящая ветвь ремня при этом должна быть натянута.

Поэтому ремень ГРМ надеваем сначала на шкив коленвала, потом на обводной ролик, шкив распредвала выпускных клапанов и так далее.

Приступаем к натяжке. Ставим спец ключ на помпу и поворачивая ее по часовой стрелки смотрим на стрелку на натяжном ролике она должна совпасть с меткой.

Как только мы достигли желаемого результата, затягиваем болты помпы. Временно ставим шкив коленвала. Проворачиваем коленвал два оборота и проверяем совпадение всех меток и натяжку ремня ГРМ. Если все в порядке приступаем к сборке.

Ставим на место все детали в порядке обратном снятию. С подушкой двигателя придется помучится, о чем я вас предупреждал в начале статьи.

За это незабываемое приключение мы в очередной раз благодарим узбеков, создавших Дэу Нексию с шестнадцати клапанным мотором.

Заливаем все жидкости и заводим мотор. После нескольких минут блаженства от выполненной работы можно закрыть капот и забыть о замене ремня ГРМ еще на 60 000 километров.

Если кому интересно, то в дилерском руководстве написано, что ремень ГРМ требует замены через 64 000 километров пробега или 4 года эксплуатации, в зависимости от того что наступит раньше.

Теперь вы с легкостью сможете поменять ремень ГРМ на своей любимой Нексии, а также предложить свои услуги друзьям и прослыть среди них настоящим авто мастером.

Видео замены ремня ГРМ на Daewoo Nexia 16v 1,5

В видео показаны не все моменты, но лучшего я не нашел. Показаны метки и некоторые нюансы, посмотреть не помешает.

Удачи на дорогах. Ни гвоздя, ни жезла.

Замена ремня ГРМ на Дэу Нексия 8 клапанной пошагово

Дэу Нексия 8-ми клапанная представляет собой усовершенствованный Опель Кадет. Машина пользуется большой популярностью во многих регионах РФ, других стран СНГ. В период с 1996 года по 2002 год комплектовалась силовым агрегатом G15MF. Привод механизма газораспределения приводится в движение зубчатым ремнём, который требует тщательного, своевременного обслуживания.

Замена ГРМ на этом автомобиле большинством владельцев производится специалистами СТО, но некоторые из них выполняют эту операцию самостоятельно. Нексия, у которой в головке блока 8 клапанов, машина надёжная, неприхотливая в обслуживании.

О двигателе

Первоначально на машину устанавливали двигатель G15MF, работающий на бензине. Система питания представляет собой распределённый впрыск топлива.

Рабочий объём двигателя 1500 см 3, распредвал расположен в головке блока цилиндров, обеспечивает работу 8 клапанам механизма газораспределения. Привод механизма ГРМ осуществляется зубчатым ремнём.

Мотор способен развить мощность 75 лошадок. К недостаткам относят плохую работу распределителя в системе зажигания.

В дальнейшем его заменили модификацией A15SMS, который при том же рабочем объёме развивает уже 80 лошадиных сил. Система питание имеет распределённый многоточечный впрыск, ненадёжный распределитель зажигания уже не используется.

В головке установлены 8 клапанов, распредвал приводится в работу зубчатым ремнём. Такой вид привода нуждается в тщательном обслуживании и уходе.

Специалисты рекомендуют при каждом проведении очередного технического обслуживания проверять состояние деталей механизма привода ГРМ.

Гнёт ли клапана

Такая проблема волнует всех владельцев автомобилей, привод механизма ГРМ которых, осуществляется посредством зубчатого ремня.

Выход его из строя может привести к значительным поломкам деталей двигателя, что потребует значительных финансовых затрат. Конструкторы пытаются найти пути решения этой проблемы.

Наиболее часто такой проблеме подвержены моторы, у которых четыре клапана на каждый цилиндр. Для двигателей G15MF, A15MS, опасности загибания клапанов, повреждения поршней, шатунов нет.

Процедура замены

Замена ремня ГРМ на Дэу Нексия 8 клапанов процедура обязательная. Многие владельцы предпочитают выполнять эту операцию в специализированных центрах, но её можно выполнить самостоятельно.

Если имеется даже небольшой опыт ремонта или обслуживания машины, можно браться за работу. Эта операция не предполагает использования специального оборудования, уникального инструмента.

Местом проведения может служить гараж со смотровой ямой.

При выборе запасных частей для замены изношенных деталей привода ГРМ, следует обратить внимание на качество их изготовления. В торговых сетях можно встретить довольно качественные подделки, которые внешне не отличаются от брендов, но служат значительно меньше.

Кроме этого, в работе понадобятся:

Перед началом работ по замене ремня ГРМ автомобиль следует установить на выбранной площадке, затянуть ручной тормоз, включить пятую передачу. Работу начинают в моторном отсеке, где отключают клеммы АКБ. Следующим шагом будет демонтаж кожуха воздушного фильтра, всех патрубков, которые прикреплены к нему.

Ослабляем натяжение хомута 1, отворачиваем саморез 3 и снимаем камеру

Чтобы продолжить работу, следует снять ремень привода генератора. Для этого опускают колёсные болты на правом переднем колесе, под задние колёса устанавливают противооткатные башмаки. Автомобиль поднимают автомобильным домкратом, кузов опускают на подставку, правое переднее колесо снимают.

Далее алгоритм выполнения работ будет следующим:

Снятие шкива вспомогательных агрегатов

Проворачиваем коленвал до совпадения меток

Снятие и установка нового ролика

Установочные метки

Эффективная работа силового агрегата возможна только при правильной установке фаз газораспределения. Для этого следует выставить метки в приводе ГРМ Дэу Нексия. Они имеются на шкивах распредвала, коленвала.

В верхней части защитной крышки привода ГРМ имеется выемка.

Она должна совпадать с риской на шкиве распредвала.

В нижней части защитной крышки также сделана выемка, которая должна совпадать с риской на шкиве коленвала. Если они совпадают, работу можно продолжить.

Метка на шкиве вспомогательных агрегатов

Правильное натяжение

После установки нового ремня на своё место, следует вынуть фиксатор натяжного ролика, он натянет ремень. Метки на корпусе ролика должны совпадать. Если ремень «недотянут», можно поправить положение сдвигом насоса охлаждающей жидкости. Прольётся немного антифриза, который потом доливают.

Для правильного натяжения указатель 1 должен быть совмещен с выемкой 2

Сроки замены

Производители рекомендуют производить замену изношенных деталей привода механизма ГРМ при пробеге не более 50 тысяч километров. Большинство владельцев следуют этой рекомендации, но бывают исключения.

Срок службы ремня зависит не только от производителя запасной части, но и от условий эксплуатации транспортного средства, технического состояния двигателя. Пагубное воздействие на состояние ремня оказывают технические жидкости, которые могут попасть в зону его работы. Если замечены даже малейшие протечки моторного масла, их немедленно устраняют, ремень меняют новым изделием.

Замена ремня ГРМ Daewoo Nexia 8 клапанов

Замена ГРМ Дэу Нексия 8 клапанов производится раз в 40 тысяч километров. Кроме ремня ГРМ требуется производить замену роликов ГРМ. При этом у Daewoo Nexia после 2008 года водяной насос (помпа) является непосредственным участником привода ремня ГРМ. Мало того с помощью помпы происходит натяжка ремня ГРМ. Если состояние помпы вызывает сомнение, то вместе с ремнем лучше поменять и водяной насос (помпу).

Игнорировать замену ремня не стоит, поскольку в случае его обрыва обязательно загнет клапана, а это уже довольно дорогой и серьезный ремонт. Далее подробная инструкция по замене ремней ГРМ Дэу Нексия с фотографиями.

Замена ремня ГРМ Дэу Нексия 8 клапанов

Для проверки состояния ремня привода ГРМ снимаем воздушную резонансную камеру 2 впускного тракта ослабив затяжку хомута 1 и отвернув саморез 3 крепления камеры к впускному трубопроводу.

Головкой «на 10» отворачиваем четыре болта крепления верхней передней крышки привода ГРМ и отводим верхнюю переднюю крышку от задней. Смотрим фото ниже.

Включаем в коробке пятую передачу и вывешиваем правое переднее колесо. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал и проверяем состояние ремня привода ГРМ.

Для замены ремня привода ГРМ снимаем воздушный фильтр. Снимаем ремень привода генератора и насоса гидроусилителя руля. Снимаем шкив насоса гидроусилителя руля и ослабляем затяжку болтов крепления насоса к блоку цилиндров.

Дальнейшие операции по замене ремня привода ГРМ для наглядности показываем на демонтированном двигателе.
Головкой на «на 10» отворачиваем четыре болта крепления верхней передней крышки привода ГРМ и снимаем крышку.

Демонтируем насос гидроусилителя рулевого управления.

Высокой головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов. Совмещаем метки на зубчатом шкиве распределительного вала с прорезью на задней крышке привода ГРМ Дэу Нексия.

При этом метка на шкиве привода вспомогательных агрегатов (расположена между 5-м и 6-м зубьями, отсчитанными по часовой стрелке от площадки без зубьев) должна находиться напротив указателя на нижней передней крышке привода ГРМ.

Высокой головкой «на 17» отворачиваем болт крепления шкива привода вспомогательных агрегатов. Чтобы удержать коленчатый вал от проворачивания, помощник должен включить пятую передачу и нажать на педаль тормоза. Если при этом отвернуть болт крепления шкива не удается из-за проворачивания коленчатого вала, то стопорим маховик.

Вынимаем болт с шайбой и снимаем шкив привода вспомогательных агрегатов. Еще раз проверяем совпадение установочной метки на зубчатом шкиве распределительного вала с прорезью на задней крышке привода ГРМ. При правильно установленных фазах механизма газораспределения метка на зубчатом шкиве коленчатого вала должна располагаться напротив прорези на задней крышке привода ГРМ Daewoo Nexia.

Перед установкой ремня убеждаемся в совмещении установочных меток на зубчатых шкивах коленчатого и распределительного валов и соответствующих прорезей на задней крышке привода ГРМ.

В этом положении надеваем ремень на зубчатый шкив коленчатого вала.

Заводим заднюю ветвь ремня за натяжной ролик и надеваем ремень на шкивы насоса охлаждающей жидкости и распределительного вала, исключив провисание передней ветви ремня.

Вынимаем штифт из отверстий подвижной планки и кронштейна натяжного ролика. Устанавливаем шкив привода вспомогательных агрегатов и заворачиваем болт его крепления.

Поворачиваем за болт крепления шкива коленчатый вал на два оборота по часовой стрелке.

Если при этом указатель 1 подвижной планки натяжного ролика совместился с выемкой 2 на кронштейне (для наглядности фото показано на снятом натяжном ролике), то натяжение ремня привода ГРМ в норме.

Если натяжение ремня не в норме, то проводим дополнительную регулировку натяжения ремня с помощью насоса охлаждающей жидкости. Шестигранником «на 5» ослабляем затяжку трех винтов крепления насоса охлаждающей жидкости. На фото указаны стрелочками.

Поворачиваем корпус помпы против часовой стрелки до момента совмещения указателя подвижной планки натяжного ролика с выемкой на кронштейне ролика. В этом положении затягиваем винты крепления насоса охлаждающей жидкости.

Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем совпадение установочных меток валов. При необходимости повторяем операцию. Убеждаемся в отсутствии течи из-под насоса охлаждающей жидкости. Если требуется, заменяем уплотнительное кольцо корпуса насоса.

Дальнейшую сборку проводим в обратной последовательности.

Замена ремня ГРМ Нексия: технология, процессы, артикулы, цены

Многие владельцы Дэу Нексия сталкивались с необходимостью замены приводной ремня ГРМ. В автосервисе, эта операция стоит достаточно дорого. Постараемся разобраться, как провести процедуру своими руками, а также рассмотрим, какие цепи подходят кроме оригинальной детали.

Видеоматериал

Видео расскажет и наглядно покажет о процессе замены механизма ГРМ на Chevrolet Lacetti.

Процедура замены

Прежде чем приступить непосредственно к процессу замены необходимо понимать, что эта процедура — достаточно непростая и потребует значительного времени. Так, рекомендуется изучить технологические схемы, а также конструктивные особенности мотора. Далее, соберём необходимый инструментарий, для проведения замены.

Рассмотрим, в какой последовательности стоит проводить операции для смены ремня ГРМ на Daewoo Nexia:

Чтобы упростить доступ к ремню ГРМ, снимаем воздушный патрубок и корпус воздушного фильтра.

Далее ослабляются три болта крепления шкива насоса ГУРа на 12.Открутите верхний болт крепления генератора, снимите ремень генератора, ослабив его натяжение. Чтобы снять шкив насоса гидроусилителя руля, двигатель отклоняется с подушек немного в сторону.

Откручиваем 3 болта на 10 и снимаем верхнюю часть крышки ремня.

Чтобы попасть к элементам нижней части двигателя, ставим автомобиль на домкрат и снимаем правое переднее колесо. Не забудьте про дополнительную страховку, можно подложить снятое колесо.

Процесс замены ремня ГРМ Дэу Нексия может показаться тяжёлым, а поэтому стоит рассчитать свои силы. В случае, если автолюбитель не уверен, то рекомендуется обратиться в автосервис для проведения операций. В среднем процесс смены может занять от 1 часа до 3 часов.

Выбор детали

Практически на все автомобили Дэу, в том числе и корейского производства, устанавливаются запасные части General Motors. При этом Нексия не стал исключением. Оригинальная ремень ГРМ для Daewoo Nexia имеет каталожный номер — 96183351. Средняя стоимость на автомобильных рынках составляет около 1500 рублей.

Также, стоит учитывать, что придётся брать и два натяжных ролика. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 96350550, стоимостью — 2200 рублей. Направляющий ролик ремня ГРМ — 96350526, с ценником — 1300 рублей. Итого запчасти для замены в оригинале составляют — 5000 рублей.

Комплект ГРМ для замены.

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Натяжной ролик ремня ГРМ

Направляющий ролик ремня ГРМ

Вывод

Провести замену цепи газораспределительного механизма на Дэу Нексия достаточно просто своими руками. Для этого стоит иметь минимальные знания в конструкции двигателя транспортного средства, а также придерживаться инструкции. А если возникли проблемы — автосервисы всегда помогут.

Как поменять и натянуть ремень ГРМ на Daewoo Nexia 16 и 8 клапанов

Главная страница » ГРМ » Как поменять и натянуть ремень ГРМ на Daewoo Nexia 16 и 8 клапанов

Работа газораспределительного механизма важна для двигателя любого транспортного средства. Проблемы в функционировании этого узла приведут к серьезным неисправностям автомобиля. Одним из основных элементов устройства является ремешок. Как производится замена ремня ГРМ Дэу Нексия 16 клапанов и как часто это необходимо делать, мы расскажем в этой статье.

Ремешок газораспределительного механизма в автомобиле Дэу Нексия 16 клапанов представляет собой изделие, выполненное из резины, в виде обода замкнутого типа.

Внутри ремня расположены специальные зубчики, предназначенные для обеспечения оптимального сцепления валов и предотвращения проскальзывания изделия. В Дэу Нексия 16 клапанов этот элемент используется для синхронизации распределительного и коленчатого валов.

Благодаря ему обеспечивается правильная работа водяного насоса. Видео о смене, опубликованое каналом Иван Готенко, представлено ниже.

Как часто необходимо менять?

Многим автовладельцам Daewoo Nexia 109 16v интересно, через сколько и когда менять ремешок. По техническому регламенту производитель рекомендует выполнять замену ремня ГРМ каждые 60 тысяч километров пробега либо по прошествии четырех лет эксплуатации. Если автомобиль используется в жестких условиях, к примеру, в такси, то изделие следует менять каждые 40-50 тыс. км.

Симптомы износа

О необходимости замены ремня ГРМ в автомобиле Дэу Нексия 16 клапанов сообщат такие признаки:

Для проверки работоспособности ремня ГРМ необходимо произвести его визуальную диагностику. Снимите кожух с газораспределительного механизма и осмотрите ремешок. Если на нем имеются следы повреждений в виде трещин или других дефектов, то скоро изделие может оборваться.

На боковых частях ремня появились нити — результат расслоений структуры детали. При таком дефекте ресурс эксплуатации устройства будет низким. В критических случаях может отпасть один или несколько зубчиков на внутренней стороне ремня, что приведет к его проскальзыванию и обрыву.

Автор видео о замене ремешка ГРМ — GRAM Позитива всем добра.

Чем грозит несвоевременная замена?

Если нарушаются сроки смены ремня ГРМ в Дэу Нексия 16 клапанов, это грозит серьезными последствиями для транспортного средства. При критическом износе ремешок оборвется. В итоге распределительный вал остановится, а коленчатый продолжит работать.

Во время его движения поршень начнет стучать по клапанам, из-за чего они могут погнуться. Автовладельцу придется выполнять капитальный ремонт двигателя либо менять мотор. Причем последствия будут более неприятными для 8-клапанного агрегата.

Сами клапаны придется менять.

Для предотвращения таких проблем необходимо постоянно следить за состоянием ремешка. Обрыв изделия обычно связан с его естественным износом.

В ходе длительной эксплуатации ремень теряет свою упругость, его структура расслаивается, на нем появляются трещины. Возможен обрыв ремешка при заклинивании помпы либо натяжного ролика.

Иногда он рвется из-за неработоспособности распределительного вала.

Как заменить ремень своими руками?

Смена ремешка ГРМ на Дэу Нексия 16 клапанная осуществляется специалистами на СТО или самостоятельно. Выполнять работы самому на двигателе 16 кл лучше при наличии опыта. Если вы не сталкивались с такой задачей, смена может вызвать трудности. Материал о замене изделия снят и опубликован Алексеем Захаровым.

Необходимые инструменты

Если меняем изделие своими руками, то подготавливаем следующий инструмент:

Выбор ремня ГРМ

Чтобы изделие быстро не износилось, на покупке ремешка экономить нельзя. Современный рынок расходных материалов предлагает потребителям множество видов ремней ГРМ. На сегодня оптимальными вариантами для Дэу Нексия 16 клапанов являются:

Сразу учтите, дешевые ремешки обычно быстрее изнашиваются и обрываются.

Если вы решили сменить ремень газораспределительного механизма, оцените состояние роликов. При их износе и наличии повреждений на корпусе нужно менять и эти детали.

Комплект для замены ремня ГРМ на Нексии

Алгоритм действий

Ниже подробно расскажем о том, как правильно поменять изделие своими руками.

Снятие старого ремня

Чтобы сменить изделие, его надо сначала снять. Замена ремня ГРМ Дэу Нексия 16 клапанов выполняется так:

Подробно инструкция по замене изделия своими руками представлена на видео, снятом Сергеем Капитанчуком.

Установка и натяжка

Как правильно установить и натянуть изделие:

Фотогалерея

Фото по замене ремня газораспределительного механизма приведены ниже.

1. Установите отметки на распределительных валах друг напротив друга 2. Выкрутите винты на роликах и демонтируйте ремень ГРМ 3. Используйте специальный ключ для регулировки натяжения изделия 4. Проверните коленчатый вал два раза и удостоверьтесь в совпадении отметок

Видео «Инструкция по замене ремешка и помпы в Нексии»

Подробное руководство на тему, как правильно выполнить смену ремня ГРМ на автомобиле Daewoo Nexia, приведено на видео ниже (материал снят и опубликован каналом Expert R).

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос Была ли эта статья полезна?Оценить пользу статьи: (4

Источник
