Как на ниве закрепить фаркоп на
Лада 4×4 3D Urban › Бортжурнал › Установка фаркопа на Ниву Urban
Установка фаркопа необходимая процедура для любого внедорожника, для нивы она строго обязательна, интернет полон роликов как отрывают пол-зада зацепив за стандартную проушину. Выбирая модель фаркопа я преследовал цель сделать его универсальным устройством:
1) Цеплять прицеп (естественно)))
2) Выступать в роли точки крепления троса (через шакл)
3) Точка подъема хай-джеком
4) Крепление площадки переносной лебедки (возможно приду к ней в будущем)
5) Крепление любого другого оборудования (Держатель для велика, грузовая площадка)
Первым был вариант с выходом на квадрат, со съемным шаром, отправившись на поиски которого был найдем более, как мне кажется, удобный вариант — фаркоп производства Bosal за 2300 р.
В интернет-магазинах все фаркопы на Urban шли по цене несколько выше чем на обычную ниву, но в большистве из них в скобках была приписка, что подходит и на стандарную ниву), было решено брать на обычную, с расчетом, что заявленная выше цена, всего лишь маркетинговый ход.
Оказалось, что не все, что подходит с Urban на ниву, подходит и наоборот)))
Поперечина, которая крепится за держатели бампера не влезала в пространство под бампером, пластиковый бампер расположен ближе к кузову и держатели соответственно короче. Приняли решение перевернуть тягу задом наперед и крепление поперечины и тяги фаркопа сделать не по инструкции, а позади поперечины ( в таком виде конструкция влезала), но тяга перестала доставать доставать до поперечной балки кузова, на которой были обнаружены специальные технологические отверстия с ввареными втулками под крепление фаркопа (нововведение Автоваза). Эту проблему решили кардинальным способом, разрезали тягу, вставили внутрь трубу меньшего диаметра, отрегулировали и проварили, сверху две закладные и снова проварка.
На этом сварочные работы еще не закончились, родные отверстия фаркопа расположены по горизонтали, для крепления через салон, а крепления машины рассчитаны под горизонтальную установку болтов и по расстоянию между болтами чуть больше, чем в фаркопе, если бы просто пересверлили отверстия, то они оказались бы практически на краю крепления, что не есть хорошо, поэтому была наварена более длинная пластина сверху и высверлены отверстия. Болты на 12 встали туда замечательно.
Усиление держателей бамперов выполнили по инструкции, просверлив через багажник и вставив втулку. Но вот с крепление поперечины к ним пришлось повозиться проявляю чудеса владения ключом кончиками пальцев, зато не пришлось снимать бампер, обошлись снятием брызговиков. Для установки розетки наиболее презентабельным образом пришлось немного подпилить бампер, это дело мы уже умеем и даже нравится) Если обычная установка стоит 600 р., то за мою, еще и по свойски, да и с моим участием))) взяли 1200 р. и сверла прикупил на 230р.

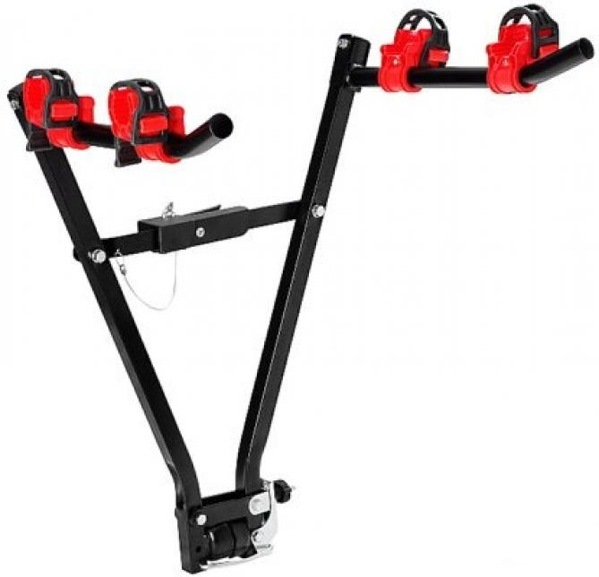

А вот и один из вариантов навесного оборудования от Bosal, держатель на два вела по весьма адекватной цене — 3400 руб. буду брать обязательно.
Стоимость этапа: 3730 р., Всего потрачено: 484480р.
Фаркоп на Ниву: какой выбрать и как установить своими руками
Здравствуйте, дорогие друзья! Сегодня речь пойдет про фаркоп на Ниву. Только о ТСУ на Шевроле Ниву мы уже с вами говорили, потому сегодняшний материал будет посвящен классическому отечественному внедорожнику.
Фаркоп Нивы должен соответствовать спецификациям автомобиля. То есть учитывается нагрузка на сам фаркоп, его грузоподъемность, тип используемого прицепа. Тут вам лучше отталкиваться от конкретно вашего авто, поскольку это может быть 2131, 2121, 21214, 21213, версия Урбан или даже Бертоне. Это далеко не полный список вариантов Нивы, которые выпускает и выпускал наш завод.
Конструктивно вы должны получить сцепной шар фаркопа, который будет соединяться со сцепной головкой, устанавливаемой на дышло прицепа. Такое устройство заменило обычный крюк и стало настоящим прорывом, поскольку удалось избавиться от люфта между крюками и дышлом.
Выбор ТСУ
Предусмотрен ли на Нивах вариант установки фаркопов, если изначально с завода машина шла без него? Да. На этих отечественных кроссоверах предусмотрены специальные отверстия, потому монтируется ТСУ в штатные места. Но также потребуется дополнительно просверлить несколько отверстий. Тут уже смотрите конкретно на свою машину.
Автовладельцам Нивы предлагается установка нескольких вариантов ТСУ:
Скажу сразу, что съемный шар для меня более предпочтительный, поскольку такая конструкция позволяет использовать ТСУ только по мере необходимости. Причем лучше брать быстросъемные устройства, ведь для откручивания нескольких болтов придется потратить довольно много времени.
Для ВАЗ Нива 4×4 обычно предпочитают выбирать наиболее простые варианты фаркопов. Они недорогие, можно приобрести за несколько тысяч рублей. Хотя тут есть и свои недостатки.
Альтернативные варианты ТСУ
Существуют альтернативные решения, которые хотел бы с вами обсудить.
Вообще тема силового бампера для Нивы заслуживает отдельного внимания.
К каждому фаркопу приложена схема подключения и установки, есть в комплекте розетка фаркопа и инструкция о том, как осуществляется подключение розетки и всей электрической составляющей.
Некоторые предпочитают собирать фаркоп своими руками, опираясь на чертежи, фото и видео инструкции. Лично мое мнение, это не самый лучший вариант. Чтобы собрать полноценный качественный фаркоп, требуется учитывать все размеры, подбирать высококачественные материалы, использовать соответствующие провода для электрики и так далее. И сколько стоит собрать самодельное ТСУ? Если качественное и надежное, то примерно столько же, сколько стандартный заводской фаркоп. Это мнимая экономия денег. Цена будет одинаковой, а вот качество конструкции нет. Плюс самодельный фаркоп регистрировать сложнее, могут возникнуть проблемы при оформлении.
Советую отдельно предварительно ознакомиться с тем, можно ли устанавливать себе ТСУ и что об этом сейчас говорит ПДД.
Рекомендации по монтажу
Вы уже определились, что ставим на Ниву, нашли артикул товара, приобрели его и готовы приступать к монтажу.
А как вы делали? Сначала купили прицеп, а потом фаркоп, либо наоборот? Напишите в комментариях. И не забудьте почитать о подводных камнях покупки легковых прицепов через Интернет.
Если вам захотелось купить бу фаркоп, то тщательно проверьте его качество и состояние. Все же длительная эксплуатация могла негативно отразиться на надежности ТСУ. Вот почему лучше покупать новый фаркоп Нивы.
Ну да ладно, решать вам. Мы же переходим к вопросу о том, как установить на автомобиль тягово-сцепное устройство.
Поздравляю, вы все сделали своими руками! Ура!
Подводим итоги
Практика наглядно показывает, что даже при отсутствии богатого опыта реально своими силами установить на любой автомобиль, включая Ниву, тягово-сцепное устройство. Но если присутствует доля неуверенности, вы сомневаетесь в своих знаниях и возможностях, тогда доверьте работу специалистам.
Вы же можете пока приобрести себе прицеп, подобрать для усовершенствованной Нивы экспедиционный багажник или любой другой вариант багажника на крышу, поскольку внутреннего объема багажного пространства такой машины явно недостаточно.
Для поклонников рыбалки, охоты, трофи-рейдов или просто жителей регионов с очень плохими дорогами настоящим спасением станет установка лифт-комплекта. Он повышает проходимость машины, плюс придает ей внешний вид настоящего покорителя бездорожья.
Решать в любом случае только вам. Мне же остается попрощаться и пожелать всего самого наилучшего. Новые материалы уже совсем скоро!
Нюансы и особенности установки фаркопа на Ниву
На Ниву часто устанавливают фаркоп. С помощью этого изделия, появляется возможность для транспортировки прицепов и других автомобилей. На легковых авто на которые ставятся ТСУ используют фаркоп, оснащенный сцепным шаром. Эта конструкция позволяет соединить дышло прицепа и крюк без образования серьезного люфта между ними. Некоторые модели автомобилей оснащены данным устройством штатно. Что касается Нивы, то завод-производитель не устанавливает фаркоп, однако конструкция машины предусматривает монтаж ТСУ на транспортное средство.
Перед тем, как монтировать фаркоп на Ниву 2121, и прочие модификации Lada 4×4, следует ознакомиться с видами ТСУ:
Тяговое сцепное устройство крепится на двух или более болтах. В случае необходимости, деталь может быть полностью демонтирована. Походит для установки на ВАЗ 21213 и другие модели.
Данный вариант фаркопа достаточно трудно демонтировать, так как он закреплен на специальных площадках, с помощью крупных болтов (также часто деталь «наглухо» приваривают к крепежному механизму). Может быть установлен на моделях 2121, 21213 и других Нивах.
Крюк, сцепной шар ТСУ легко снять. Эти Комплектующие хранят отдельно от остальной конструкции фаркопа, и используют при необходимости. Фиксирующая муфта, слегка выходит за границы заднего бампера автомобиля. Деталь устанавливается на многие модели Нивы. К примеру, автомобиль ВАЗ 21214 со съемным шаром ТСУ особенно популярен среди автолюбителей.
В данной конструкции, крюк вынимается вниз. После демонтажа крепления не видно, так как оно отклоняется под днище автомобиля. Такой фаркоп устанавливается на ВАЗ 2131 и другие модели Lada 4×4.
При выборе фаркопа, следует обратить внимание на цифры, указанные на детали. Они обозначают максимальную тягловую нагрузку, и являются подтверждением оригинальности изделия.
При выборе фаркопа на Ниву, нужно обратить внимание на продукцию фирм-производителей: «Босал», «АвтоС», «Авто-Хак».
Нюансы установки
Перед установкой фаркопа на Ниву, следует провести ряд подготовительных мероприятий:
Многие модели Нивы оснащены штатными местами для крепления фаркопа.
После окончания подготовки, приступают непосредственно к монтажу детали:
В завершении работы, на машину устанавливают ранее демонтированные детали и защитный колпачок на шар ТСУ.
Принято считать, что тяговое сцепное устройство не уменьшает дорожный просвет транспортного средства. Кроме тех случаев, когда на авто ставится усиленный бампер вместе с фаркопом.
Подключение розетки устройства
Что касается схемы подключения розетки, предназначенной для обеспечения током прицепного устройства, то она рассчитана на то, что второй и пятый контакт остаются свободными. На первый контакт припаивается желтый провод ТСУ, он отвечает за левый поворот, на третий – желто-зеленый (выступает в роли массы прицепа). Четвертый контакт отведет под припаивание белого провода, который будет обеспечивать работу правого поворота, шестой – красный, отвечающий за стоп-сигнал, ну а функционируют габаритные огни благодаря голубому проводу, припаянному к седьмому контакту.
Подготовка проводов прицепа легкового автомобиля к пайке, осуществляется по следующей инструкции:
При подключении розетки, необходимо позаботиться о хорошей изоляции. При попадании воды на контакты, произойдет окисление, и он станет нерабочим. Велик риск возникновения короткого замыкания. В качестве изоляционных материалов выступает резиновая прокладка, идущая в комплекте с розеткой и герметик.
Правила эксплуатации
Чтобы деталь прослужила достаточно долго, и не возникло проблем с ГИБДД, следует соблюдать следующие правила эксплуатации ТСУ на автомобиле:
При бережном использовании ТСУ, деталь прослужит 10 лет.
Самостоятельное изготовление фаркопа
Несмотря на продажу готовых фаркопов, автомобилисты самостоятельно изготавливают ТСУ для Нивы. Для самостоятельного конструирования изделия потребуется:
Качество самодельного ТСУ окажется на порядок хуже серийного. Кроме того, возникнут существенные проблемы с регистрацией самодельной детали в ГИБДД. Также необходимо позаботиться о правильной установке. В противном случае, при использовании фаркопа может быть разрушена задняя часть автомобиля.
Нива – легковой автомобиль повышенной проходимости. Транспортное средство используют для поездок за город, путешествий на рыбалку и охоту. Также машина часто выступает в роли буксира для застрявших транспортных средств. Установив фаркоп, вы в полной мере сможете насладиться эксплуатацией автомобиля.
Предусмотрен ли фаркоп на ниву заводом изготовителем
В качестве дополнительного оборудования на автомобили LADA 4×4 (ВАЗ 2121 и ВАЗ 2131) может устанавливаться тягово-сцепное устройство (ТСУ или фаркоп). Конструкция внедорожника предусматривает возможность установки фаркопа без сверления отверстий в кузове. Далее представлена инструкция по самостоятельной установке и подключению штатного фаркопа на Lada 4×4.
Перед тем, как монтировать фаркоп на Ниву 2121, и прочие модификации Lada 4×4, следует ознакомиться с видами ТСУ:
Тяговое сцепное устройство крепится на двух или более болтах. В случае необходимости, деталь может быть полностью демонтирована. Походит для установки на ВАЗ 21213 и другие модели.
Данный вариант фаркопа достаточно трудно демонтировать, так как он закреплен на специальных площадках, с помощью крупных болтов (также часто деталь «наглухо» приваривают к крепежному механизму). Может быть установлен на моделях 2121, 21213 и других Нивах.
Крюк, сцепной шар ТСУ легко снять. Эти Комплектующие хранят отдельно от остальной конструкции фаркопа, и используют при необходимости. Фиксирующая муфта, слегка выходит за границы заднего бампера автомобиля. Деталь устанавливается на многие модели Нивы. К примеру, автомобиль ВАЗ 21214 со съемным шаром ТСУ особенно популярен среди автолюбителей.
В данной конструкции, крюк вынимается вниз. После демонтажа крепления не видно, так как оно отклоняется под днище автомобиля. Такой фаркоп устанавливается на ВАЗ 2131 и другие модели Lada 4×4.
При выборе фаркопа, следует обратить внимание на цифры, указанные на детали. Они обозначают максимальную тягловую нагрузку, и являются подтверждением оригинальности изделия.
При выборе фаркопа на Ниву, нужно обратить внимание на продукцию фирм-, «АвтоС», «Авто-Хак».
Как изготовить фаркоп на Ниву Шевроле своими руками
Установка фаркопа на ниву «Шевроле»
Фаркоп своими руками // Tow bar handmade
4x4PRO. Правильный фаркоп на «Ниву»
Установка фаркопа Шевроле Нива
Фаркоп на Chevrolet Niva, Нива 2123 VAZ-08A (установка,обзор)
Фаркоп своими руками
Нива шевроле подключение розетки фаркопа
Самодельный фаркоп на nissan note
Какой Фаркоп лучше для НИВЫ. Варианты Фаркопов. Прицеп или Багажник на крышу НИВЫ для путешествий
Главная » Новости » Как изготовить фаркоп на Ниву Шевроле своими руками
Нюансы установки
Перед установкой фаркопа на Ниву, следует провести ряд подготовительных мероприятий:
Многие модели Нивы оснащены штатными местами для крепления фаркопа.
После окончания подготовки, приступают непосредственно к монтажу детали:
Рекомендации по монтажу
Вы уже определились, что ставим на Ниву, нашли артикул товара, приобрели его и готовы приступать к монтажу.
А как вы делали? Сначала купили прицеп, а потом фаркоп, либо наоборот? Напишите в комментариях. И не забудьте почитать о подводных камнях покупки легковых прицепов через Интернет.
Если вам захотелось купить бу фаркоп, то тщательно проверьте его качество и состояние. Все же длительная эксплуатация могла негативно отразиться на надежности ТСУ. Вот почему лучше покупать новый фаркоп Нивы.
Ну да ладно, решать вам. Мы же переходим к вопросу о том, как установить на автомобиль тягово-сцепное устройство.
- Задний угол фаркопа прижимается к поперечной балке снизу, и просверливается через него пара отверстий на 10,5 мм. Из салона отверстия просверливаются дальше, чтобы получить диаметр 18 мм и глубину 5 мм. В них устанавливаются втулки, идущие в комплекте. Всего 4 штуки;
Поздравляю, вы все сделали своими руками! Ура!
Подводим итоги
Практика наглядно показывает, что даже при отсутствии богатого опыта реально своими силами установить на любой автомобиль, включая Ниву, тягово-сцепное устройство. Но если присутствует доля неуверенности, вы сомневаетесь в своих знаниях и возможностях, тогда доверьте работу специалистам.
Подключение розетки устройства
Что касается схемы подключения розетки, предназначенной для обеспечения током прицепного устройства, то она рассчитана на то, что второй и пятый контакт остаются свободными. На первый контакт припаивается желтый провод ТСУ, он отвечает за левый поворот, на третий – желто-зеленый (выступает в роли массы прицепа). Четвертый контакт отведет под припаивание белого провода, который будет обеспечивать работу правого поворота, шестой – красный, отвечающий за стоп-сигнал, ну а функционируют габаритные огни благодаря голубому проводу, припаянному к седьмому контакту.
Подготовка проводов прицепа легкового автомобиля к пайке, осуществляется по следующей инструкции:
При подключении розетки, необходимо позаботиться о хорошей изоляции. При попадании воды на контакты, произойдет окисление, и он станет нерабочим. Велик риск возникновения короткого замыкания. В качестве изоляционных материалов выступает резиновая прокладка, идущая в комплекте с розеткой и герметик.
Особенности агрегата для Нивы 2121
Нива 2121 от завода ВАЗ среди отечественных автолюбителей пользуется хорошим спросом. Это все благодаря её высоким функциональным особенностям. На протяжении всего периода существования модели 2121 просматривается тенденция дополнительной установки фаркопа. Здесь преследуется цель улучшения её функциональности и потенциала.
Перед автовладельцами возникает задача, как же установить этот агрегат на Ниву 2121 своими руками. Спешим уверить, что это почти невоплотимая цель.
Установка фаркопа 2121 не требует подрезки бампера, но нужно будет проделать другие манипуляции:
В комплекте на Ниву 2121 используется фаркоп с разъемом 7-контактного типа:
| Контакты | Цвет: функциональный узел |
| 1-й | желтый: левый поворот |
| 2-й | свободный |
| 3-й | желто-зеленый: масса |
| 4-й | белый: правый поворот |
| 5-й | свободный |
| 6-й | красный: стоп-сигнал |
| 7-й | голубой: габарит |
Все провода (исключение голубой) должны быть выпущены из кабеля на 2 см, и зачищены на 7 мм. Провод голубого цвета зачищается на 13-14 мм и с конца обрезается на 0,5 см. Запитка проходит от коннекторов к задним фонарям.
Фаркоп на Нива 2121 производится, естественно, должен быть изготовлен из высококачественной стали. В силу того, что этот автомобиль относится к средству передвижения повышенной опасности, следует подобрать очень качественный аналог.
В первую очередь необходимо удостовериться, что он произведен исходя из индивидуальных особенностей модели авто, сертифицирован и отвечают ГОСТу. Также тягово-сцепное устройство должно предусматривать крепление в местах, предусмотренных заводом-изготовителем и рассчитаны на нагрузку, разрешенную автомобилем. Комплект на Ниву должен включать все необходимое монтажное оборудование и электрооборудование для подключения светооптики прицепов.
Правила эксплуатации
Чтобы деталь прослужила достаточно долго, и не возникло проблем с ГИБДД, следует соблюдать следующие правила эксплуатации ТСУ на автомобиле:
Самостоятельное изготовление фаркопа
Несмотря на продажу готовых фаркопов, автомобилисты самостоятельно изготавливают ТСУ для Нивы. Для самостоятельного конструирования изделия потребуется:
Качество самодельного ТСУ окажется на порядок хуже серийного. Кроме того, возникнут существенные проблемы с регистрацией самодельной детали в ГИБДД. Также необходимо позаботиться о правильной установке. В противном случае, при использовании фаркопа может быть разрушена задняя часть автомобиля.
Нива – легковой автомобиль повышенной проходимости. Транспортное средство используют для поездок за город, путешествий на рыбалку и охоту. Также машина часто выступает в роли буксира для застрявших транспортных средств. Установив фаркоп, вы в полной мере сможете насладиться эксплуатацией автомобиля.
Выбор ТСУ
Предусмотрен ли на Нивах вариант установки фаркопов, если изначально с завода машина шла без него? Да. На этих отечественных кроссоверах предусмотрены специальные отверстия, потому монтируется ТСУ в штатные места. Но также потребуется дополнительно просверлить несколько отверстий. Тут уже смотрите конкретно на свою машину.
Автовладельцам Нивы предлагается установка нескольких вариантов ТСУ:
Скажу сразу, что съемный шар для меня более предпочтительный, поскольку такая конструкция позволяет использовать ТСУ только по мере необходимости. Причем лучше брать быстросъемные устройства, ведь для откручивания нескольких болтов придется потратить довольно много времени.
Для ВАЗ Нива 4×4 обычно предпочитают выбирать наиболее простые варианты фаркопов. Они недорогие, можно приобрести за несколько тысяч рублей. Хотя тут есть и свои недостатки.
Альтернативные варианты ТСУ
Существуют альтернативные решения, которые хотел бы с вами обсудить.
Вообще тема силового бампера для Нивы заслуживает отдельного внимания.
К каждому фаркопу приложена схема подключения и установки, есть в комплекте розетка фаркопа и инструкция о том, как осуществляется подключение розетки и всей электрической составляющей.
