Как настроить печку на ниве шевроле зимой
Управление печкой Нива Шевроле
Органы управления отоплением и вентиляцией салона Шеви Нива: 1 – сопла обдува стекол передних дверей; 2 – воздуховод обдува ветрового стекла; 3 – верхние сопла; 4 – регулятор дополнительной подачи воздуха через верхние сопла; 5 – боковые сопла; 6 – центральные сопла; 7 – рычаг регулировки направления потока воздуха; 8 – рукоятка регулятора интенсивности потока воздуха; 9 – выключатель электрообогрева стекла двери задка; 10 – переключатель режимов вентилятора отопителя; 11 – регулятор температуры подаваемого воздуха; 12 – регулятор распределения потоков воздуха; 13 – регулятор подачи наружного воздуха Нива Шевроле.
Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом и снабженный в зависимости от комплектации фильтром улавливания пыли, очищающим поступающий в салон воздух от пыли, копоти, пыльцы растений и т.п. Воздух, поступающий в салон через воздухозаборник, проходит через отопитель. В зависимости от положения рукояток регуляторов блока управления отоплением и вентиляцией в салон автомобиля Шеви Нива поступает либо подогретый, либо холодный воздух. Расположение органов управления отоплением и вентиляцией показано на рисунках ниже:
В крайнем левом положении рычага регулятора наружный воздух может поступать в салон автомобиля, через воздуховоды обдува ветрового стекла и сопла обдува стекол передних дверей, если установить рукоятку регулятора в положение, через боковые и центральные сопла, если рукоятку регулятора перевести в положение.
Рукоятками регуляторов регулируют интенсивность подачи воздуха через боковые и центральные сопла изменением положения заслонок в соплах вплоть до полного их закрытия. При указанном положении рукоятки регулятора распределения потоков воздуха при открытой заслонке сопла регулятором обеспечивают дополнительную подачу воздуха через верхние сопла, через нижние сопла, расположенные в консоли панели приборов, в зону ног водителя и переднего пассажира, если рукоятка регулятора распределения потоков воздуха находится в положении.
При повороте рычагами направляющих лопаток боковых и центральных сопел меняется направление воздушного потока
Для увеличения подачи воздуха в салон включите рукояткой переключателя один их четырех режимов вентилятора отопителя. Перемещением рычага регулятора включают режим рециркуляции. В этом режиме прекращается подача наружного воздуха, что ускоряет прогрев салона в зимнее время. Этот режим также может быть полезен в летнее время, например, при проезде тоннеля или при движении в пробке для исключения попадания в салон воздуха, насыщенного отработавшими газами.
Предохранение стекол от запотевания и устранение наледи Нива Шевроле. Для предохранения ветрового стекла и стекол дверей от запотевания в летнее время достаточно направить на них холодный воздух. Для этого установите рукоятку регулятора в положение
, а рычаг регулятора – в крайнее левое положение
Для устранения наледи на стеклах необходимо направить на них подогретый воздух, для чего дополнительно установите рукоятку регулятора в зону, отмеченную красным цветом, и при необходимости включите соответствующий режим работы вентилятора отопителя. Для предохранения стекла двери задка от запотевания и обмерзания включите его электрообогрев выключателем.
Отопление салона Нива Шевроле
Температуру воздуха, подаваемого в салон Шеви Нива, регулируют, изменяя положение рукоятки регулятора температуры подаваемого воздуха, а интенсивность его подачи – рукоятки переключателя режимов работы вентилятора. После удаления наледи с ветрового стекла и со стекол передних дверей вращением рукоятки регулятора выберите желаемое направление подачи воздуха в салон: через боковые и центральные сопла при открытых заслонках сопел, в нижнюю часть салона. Кроме того, если регулятором открыта заслонка дополнительной подачи воздуха, в положении рукоятки регулятора воздушный поток подается через сопла в верхнюю часть салона.
Для ускорения прогрева салона Нива Шевроле на стоящем автомобиле рукояткой регулятора подачи наружного воздуха включите режим рециркуляции. При движении режим рециркуляции отключите, так как он приводит к запотеванию стекол.
Ремонт и замена печки автомобиля «Нива Шевроле» своими руками
Печка является центральным элементом системы отопления салона любого автомобиля. Любая её неисправность, особенно в холодное время года, приводит к весьма неприятным ощущениям. Хорошо работающая печка является залогом комфортного климата в салоне автомобиля.
Устройство печки автомобиля «Нива Шевроле»
Автомобиль «Нива Шевроле» оснащён отопителем жидкостного типа. Он обеспечивает подачу тёплого воздуха в салон и охлаждение двигателя, перегрев которого может привести к печальным последствиям и дорогостоящему ремонту.
Без кондиционера
Система отопления «Нивы Шевроле» состоит из следующих элементов:
Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.
Система отопления салона автомобиля «Нива Шевроле», где 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор
С кондиционером
Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.
Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха
Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.
Основные неисправности печки
Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:
В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.
Тёплый воздух не поступает в нижнюю часть салона
Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.
С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона
Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.
Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.
Утечка тосола из печки
У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.
Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол
ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.
Печка плохо греет
Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.
Причиной невозможности переключить скорости является выход из строя резистора
Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней. Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ.
Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе
При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.
Видео: замена предохранителя печки на «Ниве Шевроле»
Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.
Ремонт отопителя салона
Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.
Замена тросика печки
Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.
Замена блока управления отоплением салона
Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.
Замена патрубков печки
Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:
Видео: демонтаж патрубков печки на «Ниве Шевроле»
Замена вентилятора печки
Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.
Перед снятием электродвигателя печки нужно убедиться в его неисправности
Наиболее часто встречаются следующие причины его выхода из строя:
В любой из перечисленных ситуаций электродвигатель потребуется снять.
Ремонт вентилятора системы отопления
Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.
Электромотор отопителя может не работать из-за внутренних загрязнений
Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.
Причиной выхода из строя электродвигателя может стать выработка щеток или якоря
Электродвигатель чистится и устанавливается на место или меняется на новый.

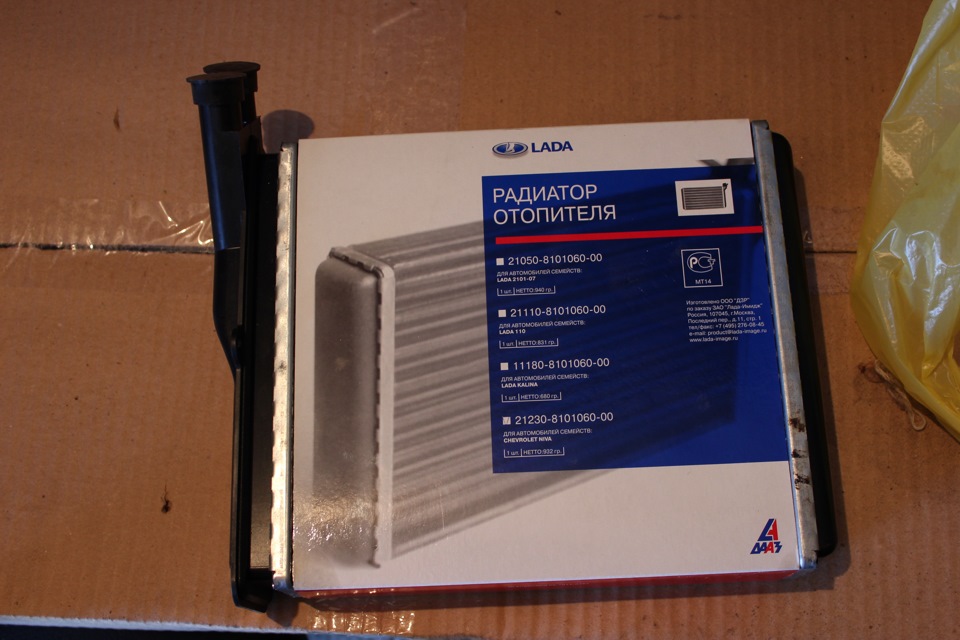

Ремонт радиатора печки
Основные признаки неисправности радиатора печки следующие:
При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.
При выходе из строя радиатора печки обычно производится его замена
Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.
Видео: замена радиатора системы отопления
Ремонт и замена крана печки
Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.
При выходе из строя кран печки меняется на новый
Замена крана производится следующим образом:
При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.
Демонтаж печки
Печку демонтируют следующим образом.
Доработка системы отопления «Нивы Шевроле»
При снижении интенсивности подачи в салон воздуха, нагретого отопителем, возникает необходимость доработки системы отопления. Связано это с погрешностями сборки системы. Основной проблемой является отсутствие герметичности в воздуховодах и заслонках. Это приводит к некорректному распределению тёплого воздуха по салону. Доработка производится следующим образом.
В результате тёплый воздух будет распределяться по салону строго в соответствии с положением регулятора направления потока.
Таким образом, обеспечить комфортный микроклимат в салоне автомобиля «Нива Шевроле» под силу даже неискушённому автолюбителю. Для этого нужно лишь строго следовать инструкциям и рекомендациям профессионалов.
Процесс улучшения работы печки на авто Нива Шевроле
Если вы являетесь одним из тех, кто приобрёл себе такой автомобиль, как Нива Шевроле, то вы, быть может, уже сталкивались с проблемой обогрева салона. Хорошая работа печки важна для поддержания оптимального уровня комфорта для пассажиров и водителя, а также для создания безопасных условий передвижения на транспортном средстве. К сожалению, иногда водители замечают, что на их Ниве Шевроле достаточно слабо греет печка, поэтому она не способна обеспечивать условия, ожидаемые автовладельцем. В этом случае достаточно важно проявить именно вам повышенное участие, разобраться в причинах неисправности, а также, вооружившись необходимой информацией, устранить все проблемы.
Существует такая категория владельцев авто, которая предпочитает переориентировать все трудности на специалистов станции технического обслуживания. Действительно, квалифицированными мастерами проблема будет не только выявлена, но и устранена быстро. Однако полезно всё-таки научиться лично «слышать» своё авто, самостоятельно устранять все неисправности. Это позволит ещё сильнее сблизиться со своим «железным другом», а также сэкономить средства.
Причины плохой работы печки
На Ниве Шевроле установлена система, которая одновременно выполняет функции подогрева в зимнее время и охлаждения в летний период. Эта система состоит из нескольких составляющих, среди которых выделяются радиатор, блок управления, насос, патрубки, кран и прочие. Выход со строя любых составляющих благоприятствует возникновению ситуации, при которой владелец авто начинает утверждать, что совершенно не работает печка на его Ниве Шевроле.
В связи с этим важно понимать, что отопитель будет плохо дуть, даже если в патрубках возникнут микротрещины, если выйдет со строя дополнительный или основной резистор. Чрезмерно загрязнённый радиатор также может выступать в качестве препятствия для хорошего обогрева салона. Безусловно, вышедший со строя блок управления, кран печки тоже не позволят заполнять салон автомобиля тёплым воздухом. Установив причину, по которой обогрев становится невозможным, рекомендуем вам приступить к действиям, устраняющим проблемное препятствие.
Алгоритм действий
Если на Ниве Шевроле печка дует холодным воздухом, настоятельно рекомендуем прислушаться ко всем внешним проявлениям проблемы. В частности, включите зажигание, а затем запустите печку, попробуйте изменить скорость подачи тёплого воздуха. Если вы обнаружите, что, устанавливая переключатель на первые три скорости, печка бездействует или гонит холодный воздух, а на четвёртой скорости начинает работать, как положено, значит, проблема кроется в неисправном резисторе. Придётся вам его извлекать и устанавливать новый, который вам, конечно же, нужно будет обязательно купить.
Если с резисторами проблем нет, продолжайте исследовать другие механизмы. Проверьте уровень антифриза, очень важно, чтобы он соответствовал показателям, которые указаны в технической документации к автомобилю. При выявлении нехватки охлаждающей жидкости долейте до необходимого уровня. Обязательно на следующий день проверьте уровень снова. Если вы обнаружили, что уровень снова снизился, значит, вам придётся искать источник течи. Часто в качестве такого виновника выступают старые патрубки, потерявшие эластичность. По этой причине на их поверхности появляются маленькие трещины, через которые благополучно просачивается антифриз. Кстати, недостаток охлаждающей жидкости не только препятствует хорошему обогреву салона, но и способен спровоцировать серьёзное повреждение двигателя. По этой причине важно вовремя заменить протекающие патрубки.
Если вы обнаружили неисправный кран, его тоже предстоит поменять. Только рекомендуем не торопиться и не приобретать кран старого образа, лучше отдать предпочтение керамическому изделию, характеризующемуся более высоким уровнем надёжности.
Если проблемным выявился блок управления, вы сможете его лишь демонтировать. Вряд ли вы сумеете его самостоятельно починить, поскольку для этого нужно иметь соответствующие знания, а также необходимые приборы и устройства. По этой причине придётся воспользоваться услугами автомастеров.
Совсем нелишним будет проверить салонный фильтр, который в случае чрезмерного загрязнения провоцирует рост силы тока, вследствие этого перегорают предохранители. Без них не сможет функционировать ни одно устройство, запитанное от электричества.
Причиной того, что в салон вашего автомобиля не поступает совсем или поступает, но очень слабо греющий воздух, может быть «забитая» система отопления. Опытные автовладельцы рекомендуют провести промывку всей системы. Такая промывка не будет лишней особенно в тех случаях, когда вы приобрели своего «железного друга» не в автосалоне, а с рук. Вы не знаете, каково было обращение к автомобилю, к его технической части до вас. Вы не владеете информацией, что заливали раньше в радиатор, пользовались ли дополнительными присадками. Неправильное применение химических компонентов может провоцировать крайне нежелательные последствия.
Не жалейте потраченного времени, ушедшего на поиски причины сбоя. Даже если вы не сможете самостоятельно установить проблему, вы получите отличный практический опыт, вы разберётесь в том, как добираться до определённых составляющих авто, что впоследствии для вас будет выступать в качестве настоящего бесценного клада.
Сегодняшний день у меня начался «ещё вчера» с раздумий о проблеме всех ШНИВАводов — очень плохо дует в ноги и неадекватно распределяются направления потоков…
Ну а сегодня начали вместе с отцом воплощать мысли «в железе».
Для начала перепили весь сектор управления заслонками для плавного хода заслонок

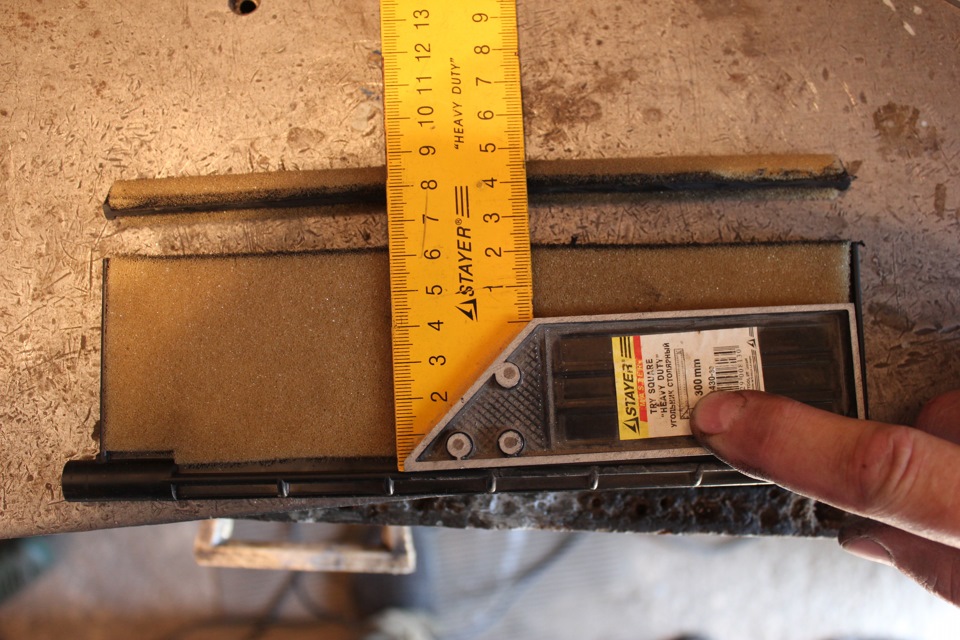

По отдельности обе заслонки ходили идеально… а вот в паре — стали «заплетаться». Не особо долго думая укоротили заслонку «ноги/лицо»
Итогом стало более плавное регулирование направлений.
Но к сожалению в ноги от этого лучше дуть особо не стало…
Долго чесали репу как это победить. Мысль пришла неожиданно — споткнулся об клапан вытяжной вентиляции… Покрутил его в руках… и отправил отца в магазин за клапаном от Калины.
Его то мы и поставили в перегородку печки
получив таким образом автоматическую заслонку, которая срабатывает при открытии потока через радиатор. Давление, создаваемое вентилятором открывает клапана и воздух минуя заслонки направлений уходит сразу в задний диффузор.
При подаче холодного потока избыточное давление создаётся с обратной стороны клапана, и он закрывается.
На этом с отопителем было покончено и мы приступили к кондиционеру.

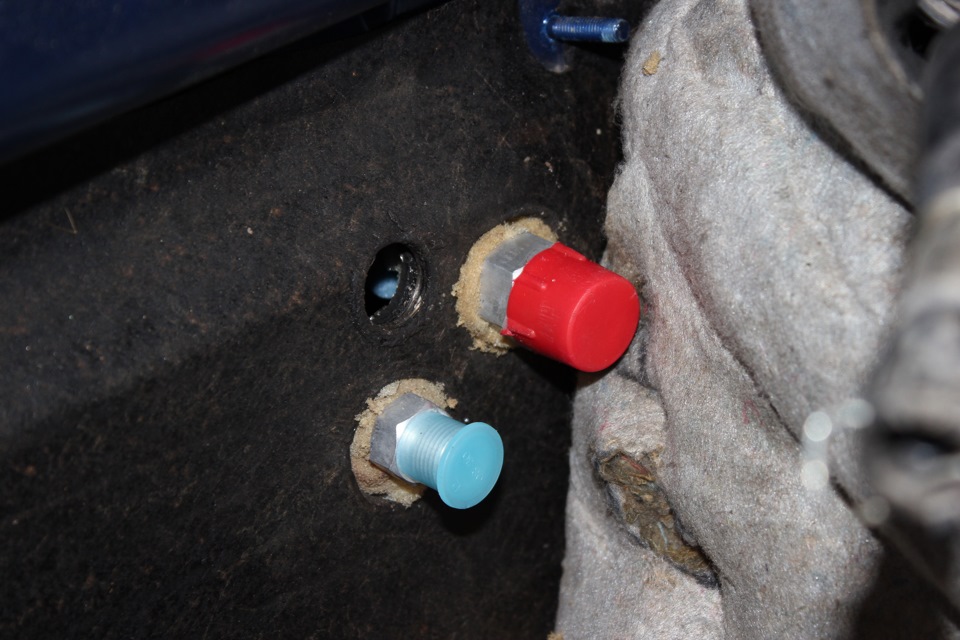

Первым делом размечаем отверстия под трубки испарителя и под трубку конденсата.
Далее примеряем испаритель и подгоняем мешающуюся часть шумки
Ну и проверяем как сидят трубки в кузове
Теперь можно приступать к сборке
корпус «тюнингованого» отопителя на место
Теперь ставим балку
Трубки уплотняем поролоном
Ну и ставим на законное место кнопочку
Дальше надо заниматься с проводкой кондиционера и дополнительной электрикой… Но для этого надо сначала подумать и осмыслить…
Так что продолжение через пару дней.
