Daewoo Nexia › Бортжурнал › Замена левого подрулевого переключателя на Дэу Нексия

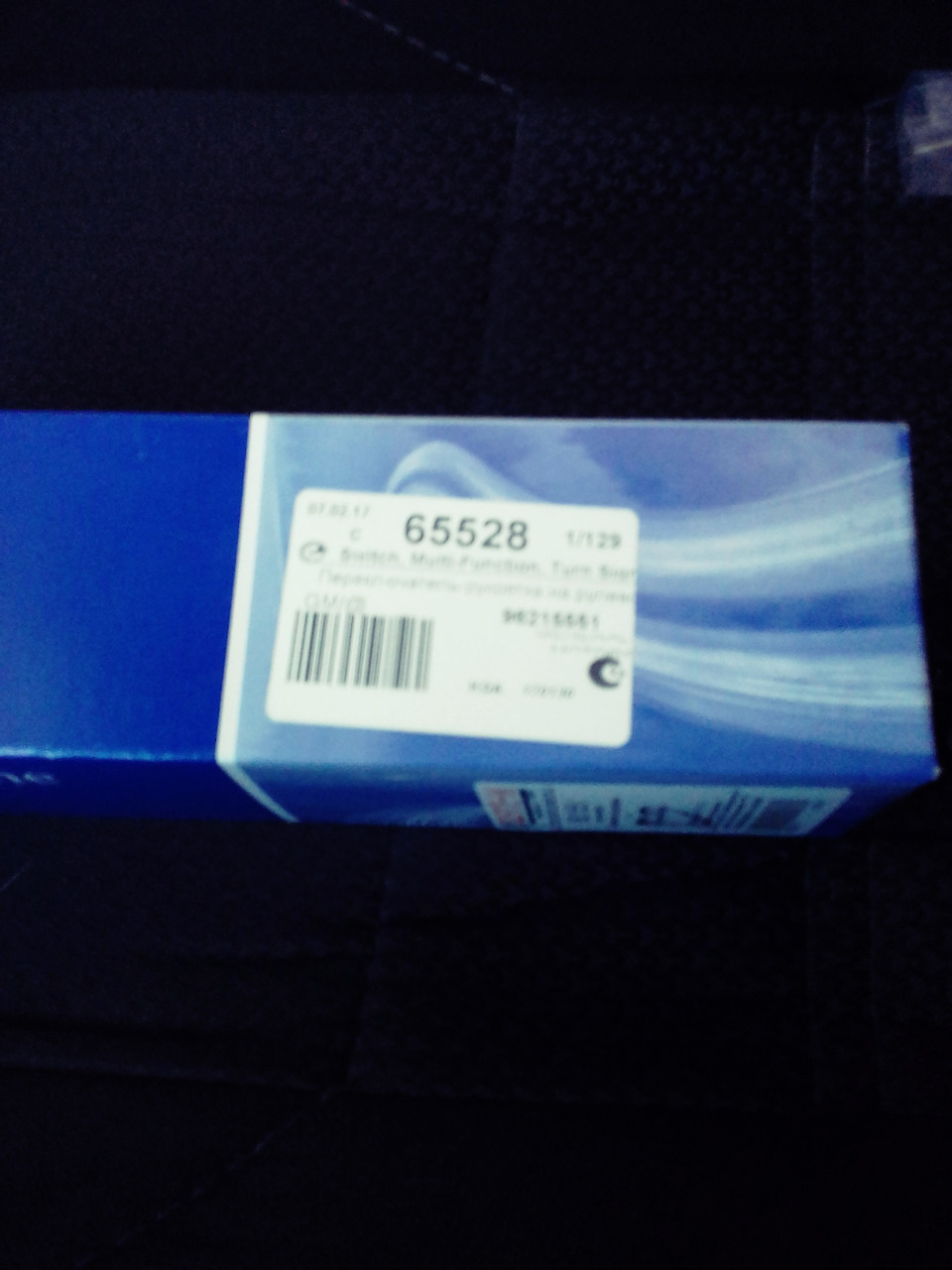

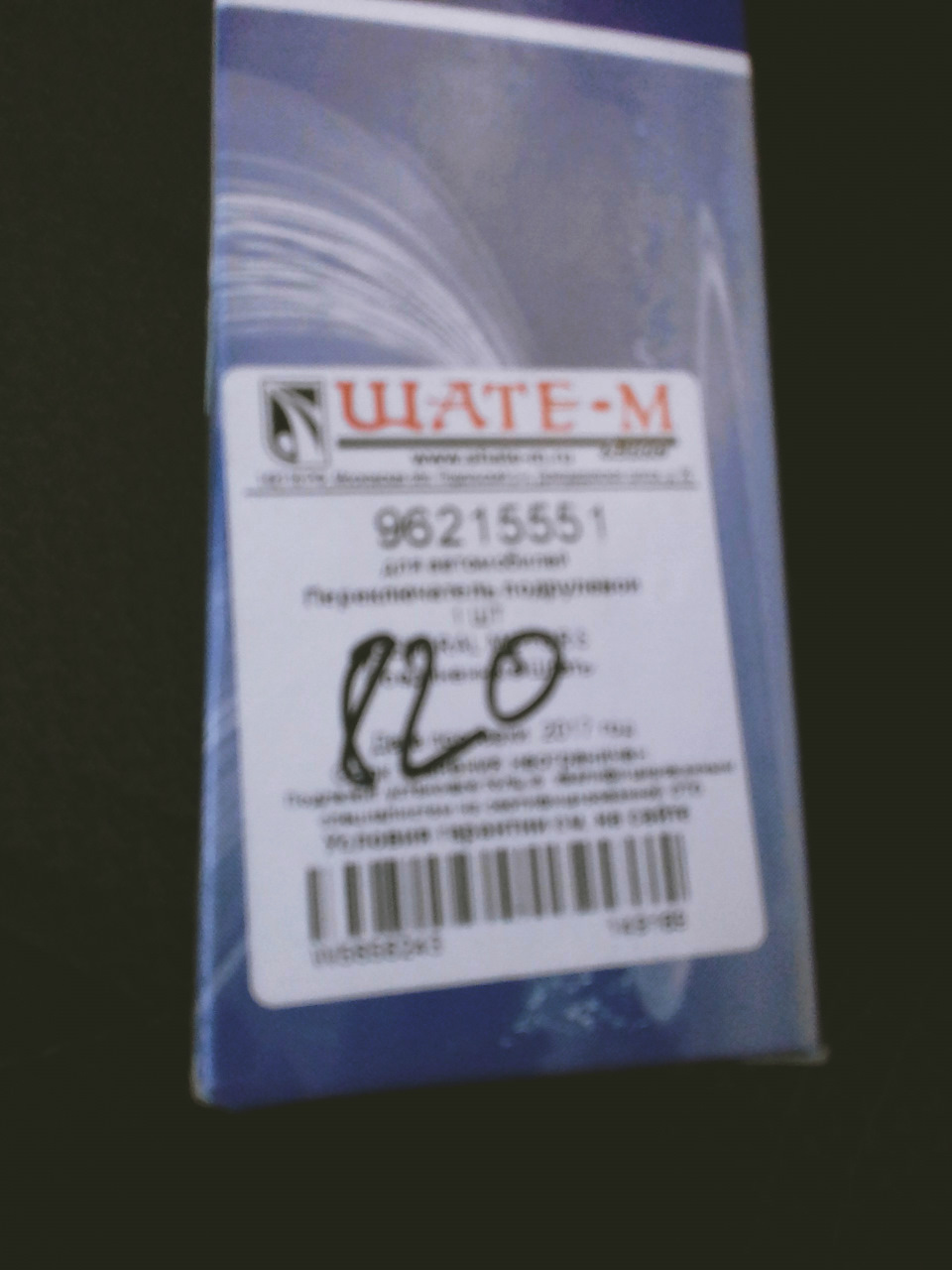

Всем привет! Когда родной переключатель с завода приказал долго жить: при включении поворотника включался дальний, был куплен его китае-заменитель за 600 р. При установке его в паз крепления выяснилось, что уши его тоньше чем на родном и сам пластик не такой. Из-за этого он болтается в месте крепления. Временно это я устранил подложив резиночки под уши и тем самым разжав немного их, чтобы он хоть как то держался, отключался рулем и не вылетал. Проездив на нем не долго он стал все таки вылетать, и разбирать собирать панель приходилось не раз.

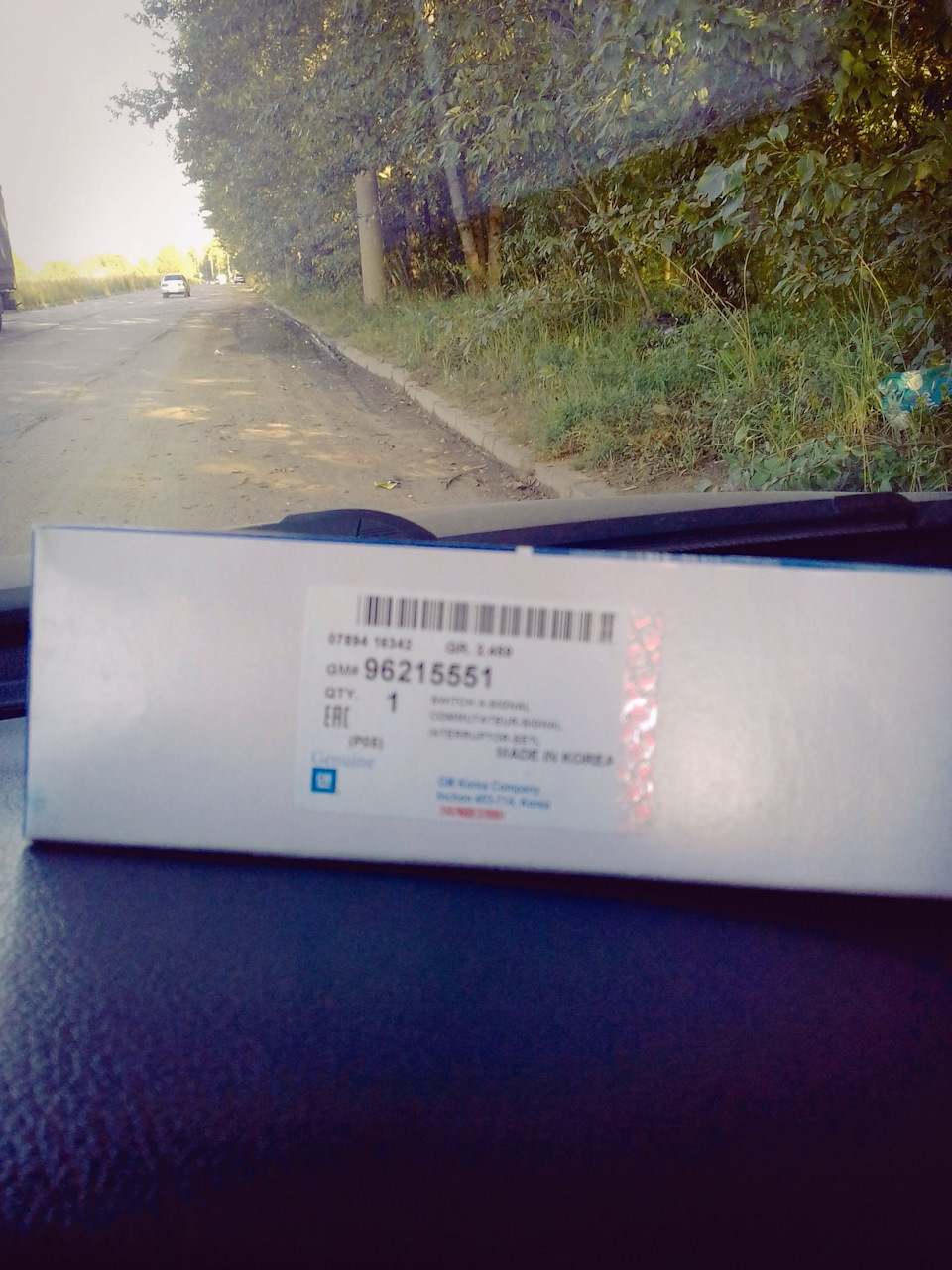

В итоге мне это все надоело и я решил решить вопрос кардинально. Заказал на Exist новый оригинальный переключатель. Пришел он на следующий день.

Теперь пришло время разборки панели и установки новичка на место старичка)
Берем крестовую отвертку, ту, что подлиннее. Поворачиваем руль, пока не будет виден саморез под ним. Выкручиваем их справа и слева. Теперь осталось открутить еще 4 самореза крепления нижнего кожуха рулевой колонки. Один из саморезов находится у замка зажигания.

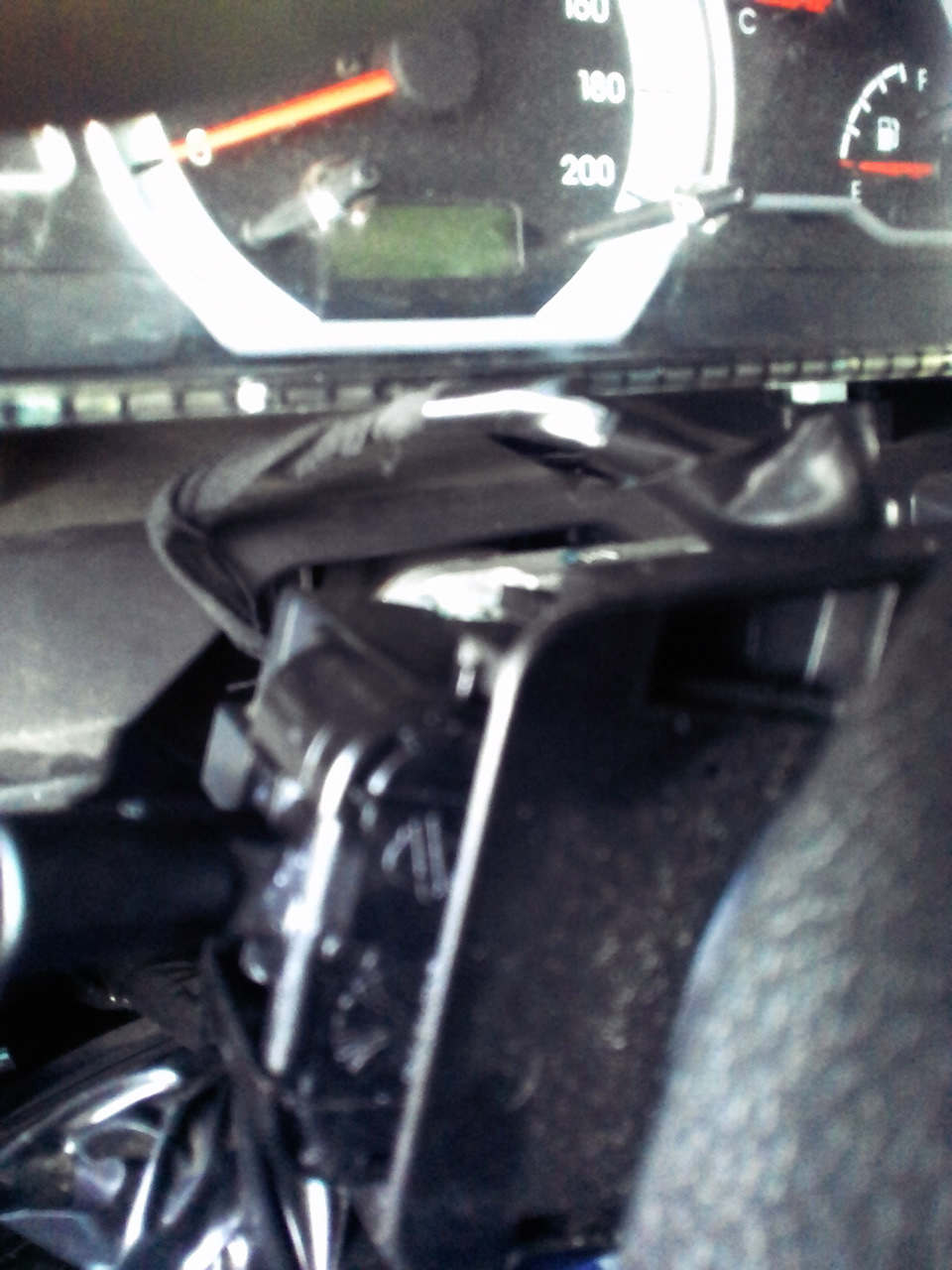

Все открутили, снимаем кожуха, только аккуратно, чтобы их не повредить!

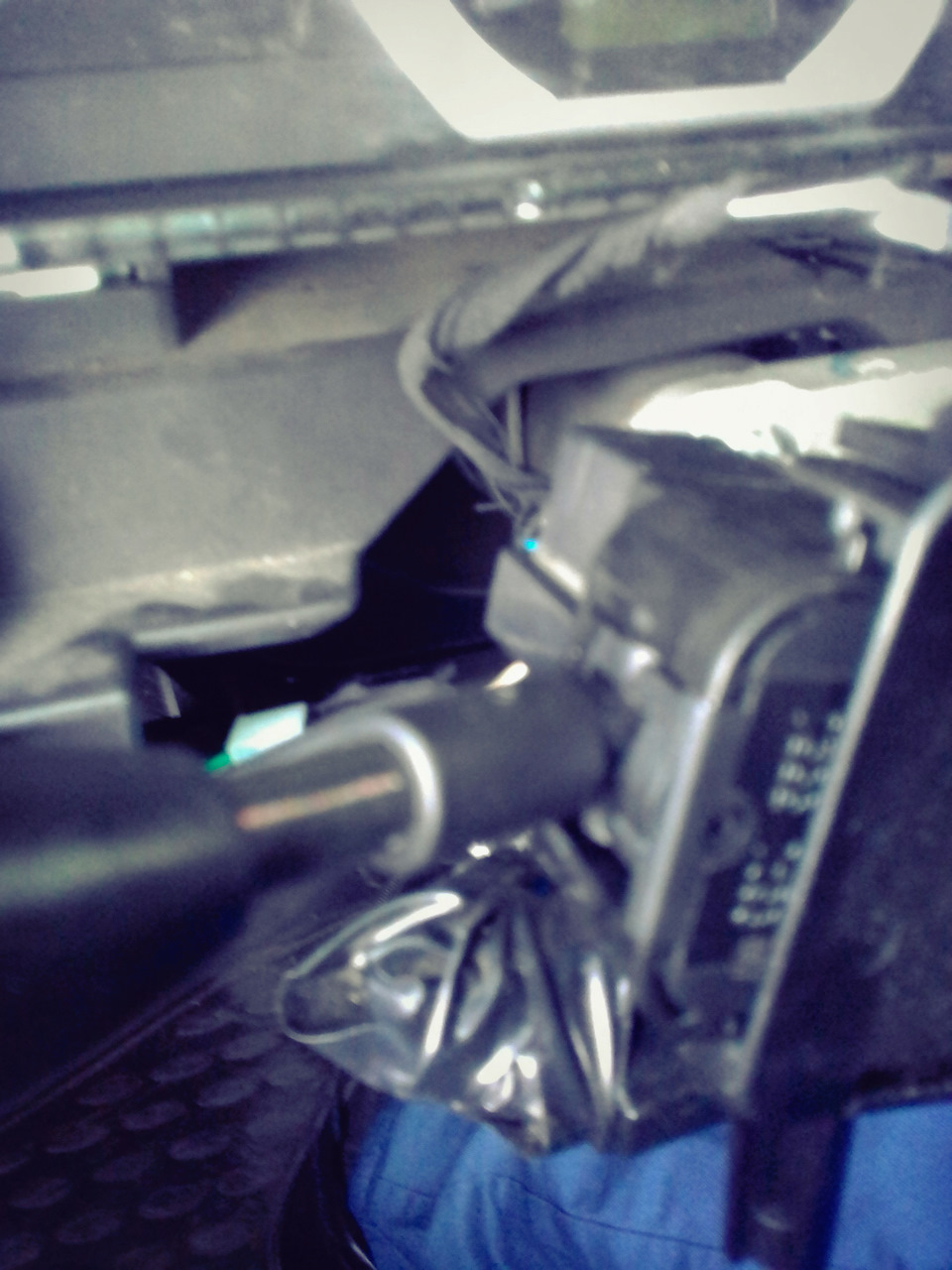

Теперь нажимая на уши крепления вытаскиваем переключатель из гнезда. Далее отсоединяем все контакты.
Подключаем контакты к новому переключателю. Перепутать там нечего, по другому клеммные колодки не поставить, так как есть защелки. После подсоединяем фишку которая идет от самого рычага и все)

ПЕРЕД ТЕМ КАК ЗАКРЕПИТЬ ЕГО ПРОВЕРЬТЕ РАБОТОСПОСОБНОСТЬ ПЕРЕКЛЮЧАТЕЛЯ:включаем фары, поворотники и проверяем, все ли работает и все ли мы правильно подсоединили. Проверять это лучше пока он не вставлен в крепежи, так как ставится он туго, иначе потом придется его вынимать, а это риск повреждения!

Вставляем его в место крепления. Оригинал вставляется хорошо, вплотную и до щелчка!Шататься такой переключатель не должен. Так же ход поворотников у него более мягкий))

Собираем кожуха в обратной последовательности:сначала ставим на место малый кожух к приборной панели, а затем низ обшивки руля, все закручиваем.
И вот вам счастье!

Источник

Ремонт подрулевого переключателя света фар на нексии

На нексии случаются поломки подрулевого переключателя поворотников и света фар: дальний свет загорается вместе с ближним светом. Новый подрулевой переключатель света фар стоит более 1 000 рублей, а китайские аналоги, хоть и стоят в 2 раза дешевле, но крайне ненадежны — через некоторое время выходят из строя.
Но вполне возможно отремонтировать родной подрулевой переключатель.

Для начала нужно снять подрулевой переключатель поворотников и света фар.

Снимаем накладки рулевой колонки (см. «Как снять панель приборов»)

Отжав 2 фиксатора, указанных стрелками, снимаем переключатель света фар (снимаются аналогично снятию переключателя дворников, они однотипные)

Снимаем с подрулевого переключателя колодки проводов

Контакты включения дальнего света располагаются очень близко друг от друга, на расстоянии примерно 0,5 мм (обведен кружком). Проблема в белом пластиковом рычаге (показан стрелкой). Я нарисовал его с торца, так вот этот маленький нижний «клювик» подплавляется от нагрева пластины, и не отключает дальний свет. Решить проблему можно с помощью эпоксидки

Также, иногда причина неправильной работы подрулевого переключателя может быть в следующем

Метки: ремонт нексии, ремонт подрулевого переключателя нексии, самопроизвольное включение дальнего света на нексии, ремонт daewoo nexia

всем привет! недавно купил себе первый автомобиль нексия первой модели корейской сборки недавно столкнулся с проблемой дальнего света т.е. оба света горели совместно купил новую гитару (рычаг) и вроде все норм но не прошло и месяца как эта проблема опять появилась. купил сегодня новый еще один уже оригинал вроде все норм но буквально в течении часа эксплуотации опять включается дальний свет во время включение поворотника на лево. может кто то с таким сталкивался?

Привет! Думаю у тебя причина в том,что ты когда моргаешь дальним светом то сильно прижимаешь переключатель на себя,тем самым гнешь медные контакты внутри переключателя. Я даже в этом уверен. Я сам так подрул переключатель испортил — ехал и нет,чтобы от себя отщелкнуть переключатель,я его давил не себя… Думаю в этом причина

#48
Shmel
21.05.2016 01:21
Цитирую hasanovich:

всем привет! недавно купил себе первый автомобиль нексия первой модели корейской сборки недавно столкнулся с проблемой дальнего света т.е. оба света горели совместно купил новую гитару (рычаг) и вроде все норм но не прошло и месяца как эта проблема опять появилась. купил сегодня новый еще один уже оригинал вроде все норм но буквально в течении часа эксплуотации опять включается дальний свет во время включение поворотника на лево. может кто то с таким сталкивался?

У меня так же было. Почитай. Здесь все написано и даже показано)

#47
hasanovich
19.05.2016 20:02
всем привет! недавно купил себе первый автомобиль нексия первой модели корейской сборки недавно столкнулся с проблемой дальнего света т.е. оба света горели совместно купил новую гитару (рычаг) и вроде все норм но не прошло и месяца как эта проблема опять появилась. купил сегодня новый еще один уже оригинал вроде все норм но буквально в течении часа эксплуотации опять включается дальний свет во время включение поворотника на лево. может кто то с таким сталкивался?

#46
Mat
13.04.2016 19:21
Цитирую Wolk:

Спасибо, проблему со светом решил благодаря вам.. но появилась новая трабла: поворотники не работают. отпишитесь плиз как установить эту п-образную пластину… 3й день езжу без поворотников. жалко на новый переключатель деньги тратить

Делал с другом может пригодится кому, не горел дальний и ближний совсем.

#45
Shmel
07.02.2016 00:49
Здравствуйте! Статья очень помогла, плюс комментарии ваще выручили.
Стоваттные лампы и неразгуженное реле сплавят любой пластик.
Поэтому:
Оплавленный рычажок(клювик) лечил вот так воткнул нагретые отрезки швейной иглы по тоньше.
Затем соорудил формочку для клювика вокруг этой детальки, тут в помощь плотная бумага и суперклей. Залил эпоксидкой. далее наждачка-шлифовка-по дгонка. Все работает.

З. Ы. Рабочие моменты. Белую Детальку мне проще достать подрезав нижнюю ее часть. Формочку желательно делать без щелей между стенками. Кто работал с эпоксидкой, тот знает — у этого состава очень высокая адгезия к гладким поверхностям и течет через любую щель. Еще нужно дать эпоксидке хорошенько отвердеть в хорошем тепле. Я сушил дня три-четыре на батарее. При подгонке сточил под углом клювик от порожка к краю(на последнем фото указательный палец там, где нужно сточить) чтобы по толщине над контактом было близко к оригиналу, также
Обратите внимание чтобы «новый» клювик при размыкании контакта(дальний), не задевал о корпус, иначе недожмет и придется разбирать снова. У меня так было-не выключался дальний.
«Хорошо отмерил» намного лучше чем «хорошо отрезал». : )
Желательно разгрузить оба переключателя.
Всем удачи!

#44
lee080
12.12.2015 20:45
Автору спасибо за статью,остальным спасибо за коментарии и подсказки.Сделал при помощи суперклея так проще. ВСЁ РАБОТАЕТ

#43
President
24.11.2015 12:35
Спасибо автору. Проблему решил подклейкой на суперклей кусочка старой банковской карты снизу белого оплавленого рычага и сбоку контакта(чтоб ограничить его движение.

#42
saddamushko
01.11.2015 00:31
Цитирую gavr:

При ремонте все таки вылетел шарик.Теперь не могу понять где он стоял.Подскажите

где кончается трубка (рычаг). внутри трубки тонкая длинная пружина, которая и прижимает шарик. если шарик потерялся (у меня так было)нужно найти подходящий подшипник и добыть шарик из него. трубка закреплена штифтом вроде точно не помню

#41
gavr
22.10.2015 07:29
При ремонте все таки вылетел шарик.Теперь не могу понять где он стоял.Подскажите

#40
xaxaxa3225
15.08.2015 18:36
Цитирую xaxaxa3225:

Подскажите такую вещь, у меня нексия 2012 года и когда тех. осмотр проходил сказали, что прибор 0 кандел показывает, и на самом деле, когда ночью ездил плохо видно было. Поменял лампочки на 100 Вт, видно стало хорошо, но на ТО сказали, что все равно 0 кандел, и после этого у меня сразу перестал дальний выключаться (только когда подрулевой выключатель чуть на себя дернуть он выключался, но через некоторое время опять горел дальний) и в этот же день сгорела контактная группа. Вопрос у меня такой, может это быть из-за 100 Ваттных лампочек или просто нужно разгрузить КГ и подрулевой переключатель? КГ я разгрузил и выключатель отходить стал меньше, хочу его сделать и тоже разгрузить, но влияет как — нибудь на КГ и выключатель то, что лампочки мощнее или нет? и можно ли просто разгрузить КГ, а выключатель не разгружать, или он все равно будет перегружен?

Источник

Переключатели и включатели Део Нексия

Переключатели и включатели

Включатель указателей поворота

Указатели поворота включаются при перемещении комбинированного рычага вверх или вниз до упора.

Возврат рулевого колеса в нейтральное положение сопровождается автоматическим возвращением комбинированного рычага в исходную позицию с одновременным выключением указателей поворота.

При смене полосы движения переместите комбинированный рычаг вверх или вниз в промежуточное нефиксируемое положение и удерживайте его в процессе выполнения маневра. После отпускания рычаг вернется в среднее положение.

Во избежание разряда аккумуляторной батареи не следует оставлять освещение включенным при неработающем двигателе.

Переключатель света фар

Для включения дальнего света фар нажмите на комбинированный рычаг от себя (к панели приборов).

При включении дальнего света фар на приборной панели загорается соответствующая контрольная лампа.

Для включения дальнего света фар при любом положении центрального включателя освещения нажмите на комбинированный рычаг по направлению к рулевому колесу. При отпускании рычаг возвратится в исходное положение.

Включатель стеклоочистителя ветрового стекла

Для включения стеклоочистителя ветрового стекла переместите правый комбинированный рычаг вверх.

Стеклоочиститель работает при включенном зажигании.

ПОЛОЖЕНИЕ OFF: стеклоочиститель выключен.

ПОЛОЖЕНИЕ INT: прерывистый режим работы стеклоочистителя.

ПОЛОЖЕНИЕ LO: постоянный режим работы стеклоочистителя с низкой скоростью.

ПОЛОЖЕНИЕ HI: постоянный режим работы стеклоочистителя с высокой скоростью.

Не включайте стеклоочиститель, если ветровое стекло сухое. Это может привести к образованию царапин на стекле. Не включайте стеклоочиститель, если щетки залеплены снегом или примерзли к стеклу. Это может вывести из строя систему стеклоочистителя.

Включатель стеклоомывателя ветрового стекла

Стеклоомыватель ветрового стекла включается при нажатии на правый комбинированный рычаг по направлению к себе (зажигание должно быть включено). Жидкость омывателя подается на стекло до тех пор, пока рычаг удерживается в нажатом положении. Одновременно со стеклоомывателем автоматически включается стеклоочиститель, щетки которого совершают четыре цикла. После отпускания рычага он возвращается в исходное положение.

Включатель обогревателя заднего стекла

Электрообогреватель заднего стекла включается при нажатии кнопки (при этом ключ зажигания должен быть повернут в положение II). При включении электрообогревателя загорается соответствующая контрольная лампа. Электрообогреватель может быть выключен повторным нажатием кнопки. Предупреждение

Во избежание повреждения электрообогревателя не следует использовать скребки и другие острые инструменты, а также моющие средства, содержащие абразивные компоненты, для чистки внутренней поверхности заднего стекла.

Включатель аварийной сигнализации

Нажмите на кнопку, чтобы включить аварийную световую сигнализацию. Для выключения сигнализации повторно нажмите кнопку.

При работе аварийной сигнализации одновременно мигают все указатели поворота и синхронно с ними – обе контрольные лампы указателей поворота, расположенные на панели приборов. Аварийная сигнализация работает как при включенном, так и при выключенном зажигании.

Источник

Ремонт переключателя света фар на дэу нексия

Поддеваем отверткой аккуратно и вынимаем эту пластину пластмассовую.

После вынимаем переключатель из пазов, смотрим чтобы ничего не потерялось.

На нексии случаются поломки подрулевого переключателя поворотников и света фар: дальний свет загорается вместе с ближним светом. Новый подрулевой переключатель света фар стоит более 1 000 рублей, а китайские аналоги, хоть и стоят в 2 раза дешевле, но крайне ненадежны – через некоторое время выходят из строя.
Но вполне возможно отремонтировать родной подрулевой переключатель.

Для начала нужно снять подрулевой переключатель поворотников и света фар.

Снимаем накладки рулевой колонки (см. «Как снять панель приборов»)

Снимаем с подрулевого переключателя колодки проводов

Также, иногда причина неправильной работы подрулевого переключателя может быть в следующем

На этом фото нет зазора (в обозначенном красным цветом месте)На этом фото зазор есть, и поэтому нет периодического подмыкания на дальний светВырезаем пластиковую пластинку толщиной 1 мм, соответствующей шириныВставляем ее сзади, со стороны клеммПодклеиваем каплей клея. Больше проблем с подмыканием на дальний свет нет

Метки: ремонт нексии, ремонт подрулевого переключателя нексии, самопроизвольное включение дальнего света на нексии, ремонт daewoo nexia
Комментарии
Здравствуйте! Статья очень помогла, плюс комментарии ваще выручили.
Стоваттные лампы и неразгуженное реле сплавят любой пластик.
Поэтому:
Оплавленный рычажок(клювик) лечил вот так воткнул нагретые отрезки швейной иглы по тоньше.
Затем соорудил формочку для клювика вокруг этой детальки, тут в помощь плотная бумага и суперклей. Залил эпоксидкой. далее наждачка-шлифовка-по дгонка. Все работает.
З. Ы. Рабочие моменты. Белую Детальку мне проще достать подрезав нижнюю ее часть. Формочку желательно делать без щелей между стенками. Кто работал с эпоксидкой, тот знает – у этого состава очень высокая адгезия к гладким поверхностям и течет через любую щель. Еще нужно дать эпоксидке хорошенько отвердеть в хорошем тепле. Я сушил дня три-четыре на батарее. При подгонке сточил под углом клювик от порожка к краю(на последнем фото указательный палец там, где нужно сточить) чтобы по толщине над контактом было близко к оригиналу, также
Обратите внимание чтобы «новый» клювик при размыкании контакта(дальний), не задевал о корпус, иначе недожмет и придется разбирать снова. У меня так было-не выключался дальний.
«Хорошо отмерил» намного лучше чем «хорошо отрезал». : )
Желательно разгрузить оба переключателя.
Всем удачи!
Подрулевой переключатель – важная деталь современного автомобиля. На деле в современном авто используется сразу несколько такого типа элементов, отвечающих за целый ряд нужд – срабатывание сигналов поворота, активации стеклоочистителей и стеклоомывателей, включения (или переключения) головного освещения и т.д. Нередки случаи, когда в районе переключателей размещается дополнительный пульт, отвечающий за управление мультимедийной системой автомобиля.
Особенности конструкции подрулевых переключателей на автомобиле Daewoo Nexia
На Daewoo Nexia применяются переключатели наиболее простой конструкции – монолитные детали, отвечающие за управление лишь одной возложенной на них функцией. Этот аспект является одновременно преимуществом и недостатком – отдельно «заточенный» на конкретную функцию управляющий элемент более удобен, однако такой подход вынуждает водителя пользоваться дополнительными клавишами для того, чтобы включить, к примеру, головное освещение вместо того, чтобы воспользоваться поворотным тумблером на выключателе.
Конструктивно подрулевой переключатель на Нексии состоит из следующих элементов:
Особенности конструкции подрулевого переключателя на автомобиле Daewoo Nexia
Причина поломки переключателей
На первый взгляд, переключатели Nexia представляют собой монолитную пластиковую деталь, сломать которую, на первый взгляд, очень сложно. Практически же эта деталь является частью сложного механико-электрического узла, задачей которого является замыкание и размыкание электрической цепи посредством контактов и реле. Сами контакты представляют собой тонкие пластинки из меди, и именно они, в большинстве случаев, выходят из строя.
К неисправностям в работе контактов приводит их оплавление, вызванное физическими процессами, связанными с постоянным замыканием контактов. Дело в том, что в случае их окисления между полоской контактов переключателя и контактной площадкой реле проскакивает искра, которая в некоторых случаях приводит к возникновению дугового разряда и локальному увеличению температуры в точках его возникновения. В результате этого контакты оплавляются и перестают работать необходимым образом, что и приводит к поломке. Как правило, такая неисправность определяется по появлению характерного звука искрообразования со стороны рулевой колонки, сбоями в работе световой индикации работы сигналов поворота и, в итоге, их несрабатыванием при включении. Проблему можно решить двумя способами – заменой блока подрулевого переключателя в сборе либо установкой новой контактной группы. И если второй способ более требователен к профессионализму мастера, то выполнить первую процедуру может любой начинающий автомобилист.
Процедура замены
Прежде чем говорить о замене подрулевого переключателя, следует сказать о покупке нового блока. Для Daewoo Nexia на рынке представлены детали двух типов – оригинальные, производимые непосредственно компанией Daewoo, а также изделия сторонних компаний (в большинстве случаев китайских). Если с официально поставляемой продукцией Daewoo все ясно, то китайский «неоригинал» имеет весьма большой разброс по качеству, а потому при выборе следует тщательно осмотреть конструкцию детали, уделив особое внимание состоянию электрических контактов. В целом, зачастую неофициальные детали имеют нормальное качество, так что их покупка вполне оправдана с учетом практически двукратной разницы в стоимости в сравнении с продукцией Daewoo.
Сама замена переключателей осуществляется следующим образом:
4. Демонтируем декоративное кольцо, расположенное вокруг замка зажигания на Daewoo Nexia
Выполняя работы по замене, следует соблюдать меры предосторожности при демонтаже и обратной установке пластиковых деталей. В Daewoo Nexia декоративные салонные панели изготавливаются из весьма хрупкой пластмассы, ввиду чего следует быть аккуратным с фиксаторами и иными элементами во избежание их поломки.
Выводы
Как видим, заменить подрулевой переключатель на Daewoo Nexia довольно просто. При этом после выполнения работы есть смысл отремонтировать снятую деталь, приобретя отдельно медные полоски контактов и впаяв их вместо тех, что вышли из строя.
Некоторые автолюбители пытаются самостоятельно изготавливать новые контактные площадки, используя медный лист большей толщины, однако на практике такая доработка имеет мало смысла, поскольку самодельные контакты не всегда имеют должную упругость, изгибаются и выходят из строя быстрее, нежели готовые заводские детали. Также стоит помнить о том, что оригинальные контакты производства компании Daewoo не продаются, поскольку производитель настаивает на полной замене детали в сборе. Тем не менее, в случае самостоятельного ремонта переключателя вы получите запасной исправный узел и сможете, в случае последующей поломки, избежать дополнительных трат.
