Как переключить переключатель чтобы горячий воздух поступал под ноги водителя в ниве шевроле
Управление печкой Нива Шевроле

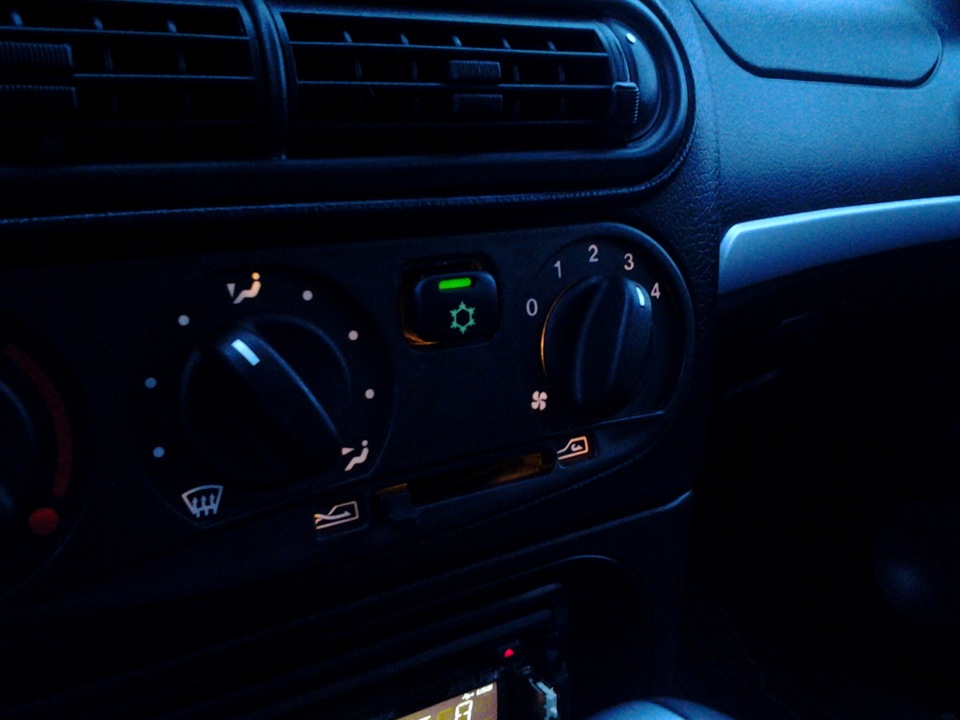

Органы управления отоплением и вентиляцией салона Шеви Нива: 1 – сопла обдува стекол передних дверей; 2 – воздуховод обдува ветрового стекла; 3 – верхние сопла; 4 – регулятор дополнительной подачи воздуха через верхние сопла; 5 – боковые сопла; 6 – центральные сопла; 7 – рычаг регулировки направления потока воздуха; 8 – рукоятка регулятора интенсивности потока воздуха; 9 – выключатель электрообогрева стекла двери задка; 10 – переключатель режимов вентилятора отопителя; 11 – регулятор температуры подаваемого воздуха; 12 – регулятор распределения потоков воздуха; 13 – регулятор подачи наружного воздуха Нива Шевроле.
Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом и снабженный в зависимости от комплектации фильтром улавливания пыли, очищающим поступающий в салон воздух от пыли, копоти, пыльцы растений и т.п. Воздух, поступающий в салон через воздухозаборник, проходит через отопитель. В зависимости от положения рукояток регуляторов блока управления отоплением и вентиляцией в салон автомобиля Шеви Нива поступает либо подогретый, либо холодный воздух. Расположение органов управления отоплением и вентиляцией показано на рисунках ниже:
В крайнем левом положении рычага регулятора наружный воздух может поступать в салон автомобиля, через воздуховоды обдува ветрового стекла и сопла обдува стекол передних дверей, если установить рукоятку регулятора в положение, через боковые и центральные сопла, если рукоятку регулятора перевести в положение.
Рукоятками регуляторов регулируют интенсивность подачи воздуха через боковые и центральные сопла изменением положения заслонок в соплах вплоть до полного их закрытия. При указанном положении рукоятки регулятора распределения потоков воздуха при открытой заслонке сопла регулятором обеспечивают дополнительную подачу воздуха через верхние сопла, через нижние сопла, расположенные в консоли панели приборов, в зону ног водителя и переднего пассажира, если рукоятка регулятора распределения потоков воздуха находится в положении.
При повороте рычагами направляющих лопаток боковых и центральных сопел меняется направление воздушного потока
Для увеличения подачи воздуха в салон включите рукояткой переключателя один их четырех режимов вентилятора отопителя. Перемещением рычага регулятора включают режим рециркуляции. В этом режиме прекращается подача наружного воздуха, что ускоряет прогрев салона в зимнее время. Этот режим также может быть полезен в летнее время, например, при проезде тоннеля или при движении в пробке для исключения попадания в салон воздуха, насыщенного отработавшими газами.
Предохранение стекол от запотевания и устранение наледи Нива Шевроле. Для предохранения ветрового стекла и стекол дверей от запотевания в летнее время достаточно направить на них холодный воздух. Для этого установите рукоятку регулятора в положение
, а рычаг регулятора – в крайнее левое положение
Для устранения наледи на стеклах необходимо направить на них подогретый воздух, для чего дополнительно установите рукоятку регулятора в зону, отмеченную красным цветом, и при необходимости включите соответствующий режим работы вентилятора отопителя. Для предохранения стекла двери задка от запотевания и обмерзания включите его электрообогрев выключателем.
Отопление салона Нива Шевроле
Температуру воздуха, подаваемого в салон Шеви Нива, регулируют, изменяя положение рукоятки регулятора температуры подаваемого воздуха, а интенсивность его подачи – рукоятки переключателя режимов работы вентилятора. После удаления наледи с ветрового стекла и со стекол передних дверей вращением рукоятки регулятора выберите желаемое направление подачи воздуха в салон: через боковые и центральные сопла при открытых заслонках сопел, в нижнюю часть салона. Кроме того, если регулятором открыта заслонка дополнительной подачи воздуха, в положении рукоятки регулятора воздушный поток подается через сопла в верхнюю часть салона.
Для ускорения прогрева салона Нива Шевроле на стоящем автомобиле рукояткой регулятора подачи наружного воздуха включите режим рециркуляции. При движении режим рециркуляции отключите, так как он приводит к запотеванию стекол.
Chevrolet Niva «Млечка» › Бортжурнал › Доводим до ума отопитель, переносим кнопку кондея.
На старом Шевике никогда не испытывал проблем с теплом в машине. Печка всегда работала исправно, пассажиры не жаловались. На этой машинке тепло в ноги шло только к водительскому месту, поэтому я долго не обращал на это внимание( мне тепло же). после очередной жалобы решил залезть и разобраться с этим делом.Начал все разбирать искать причины сквозняков и преград для теплого воздуха.
так же промазываем трубку которая подает холодный воздух моторчику, там тоже сквознячок был.

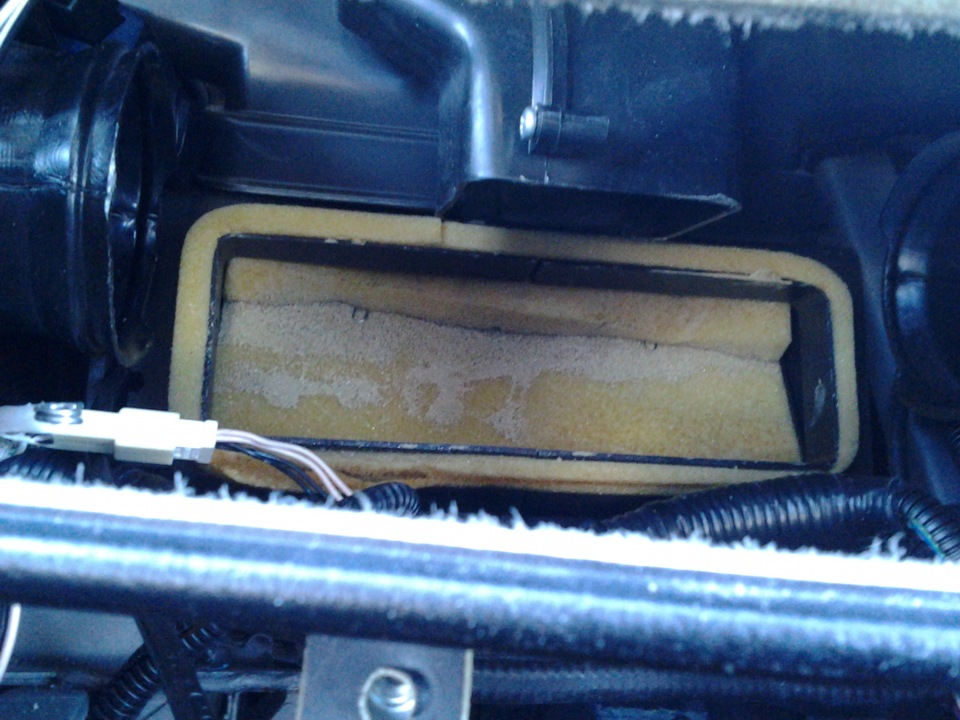

Идем дальше, разбираем все панельки, откручиваем пассажирский воздуховод и находим первый подарок от GM-АВТОТАЗ.
Вытаскиваем, блок управления отопителя (самое сложное отцепить а потом зацепить тросики), передние воздуховоды и направляющие трубки( вытащить легче, чем вставить обратно (для любителей тетриса может и не сложно) Если придется проделывать снова всю эту работу, для удобства лучше сниму всю панель( лучше потратить на это время, чем мучиться через маленькие отверстия что-то сделать, в итоге быстрей получится)

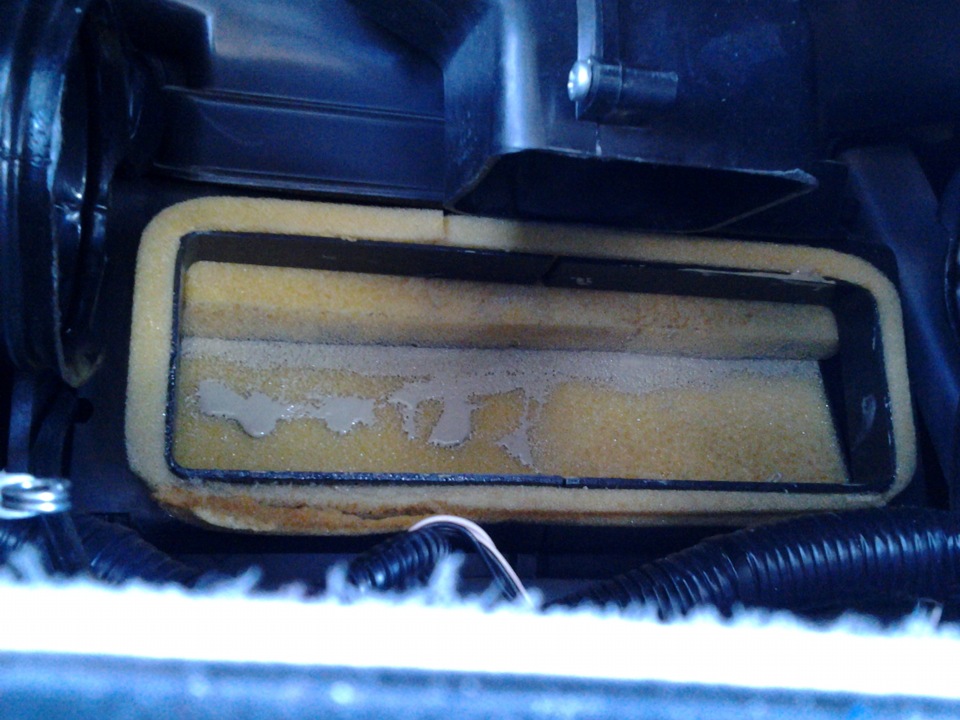

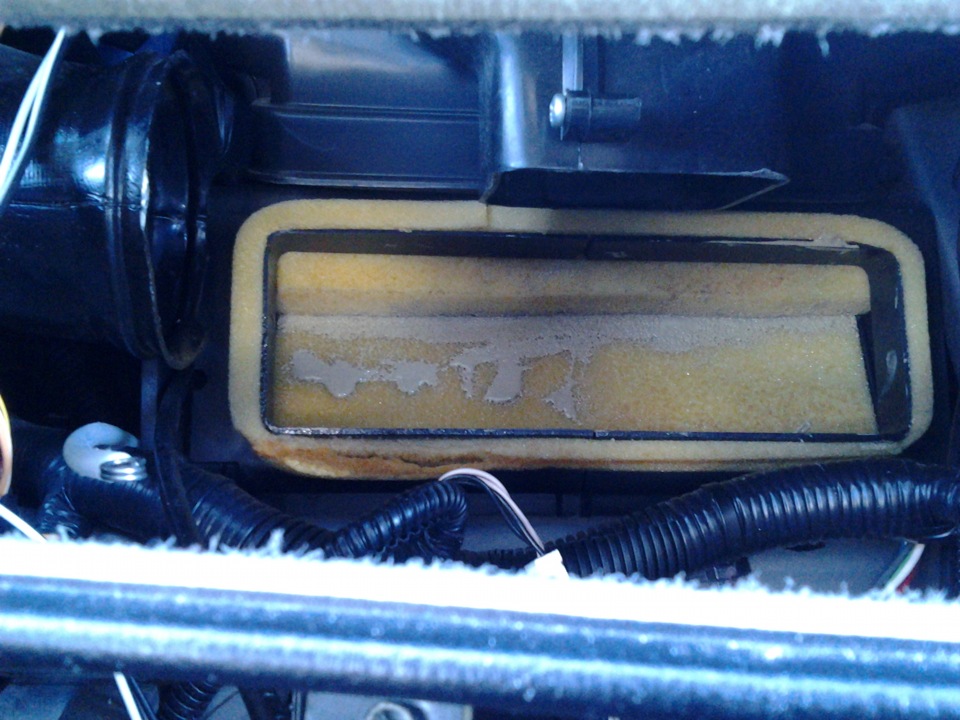

Ну вот и она причина не правильного направления воздуха

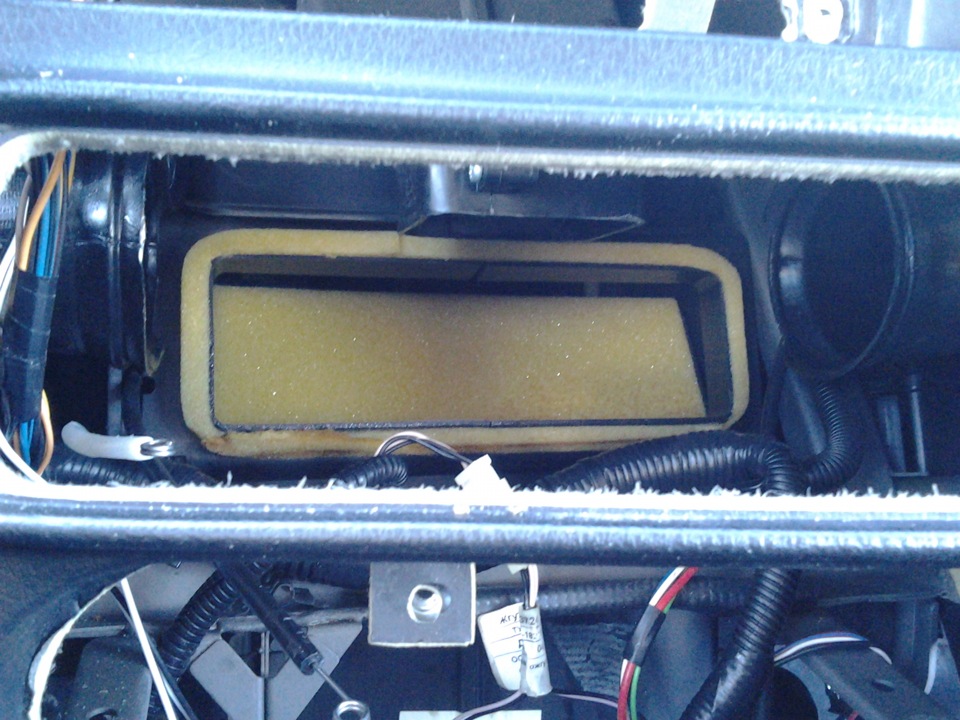

После всех манипуляций воздух подается как надо, к задним воздуховодам тоже поступает теплый воздух.

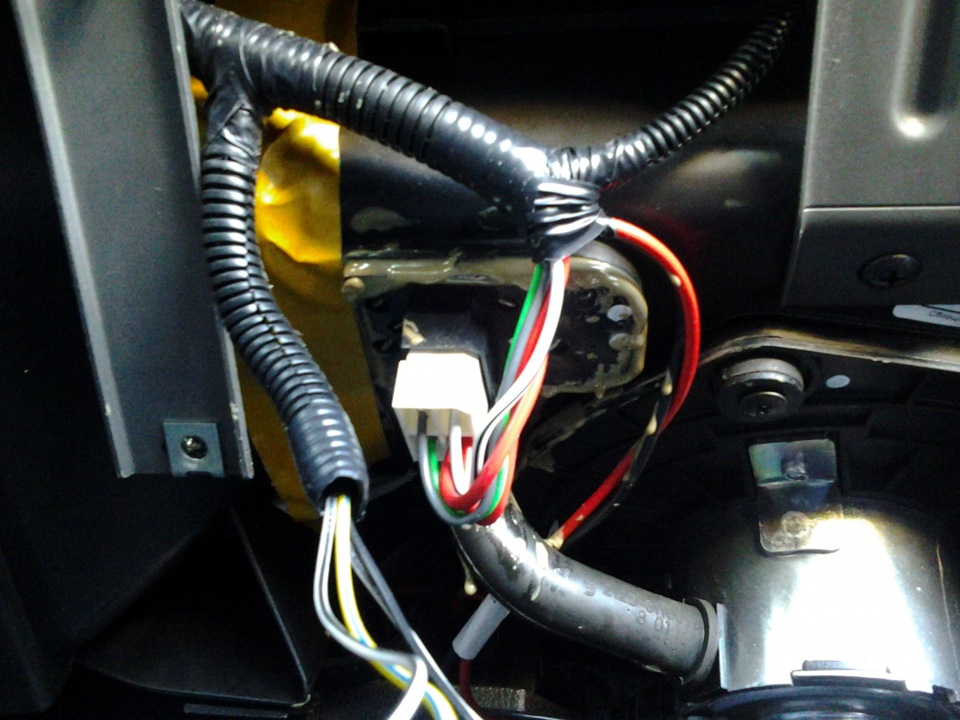

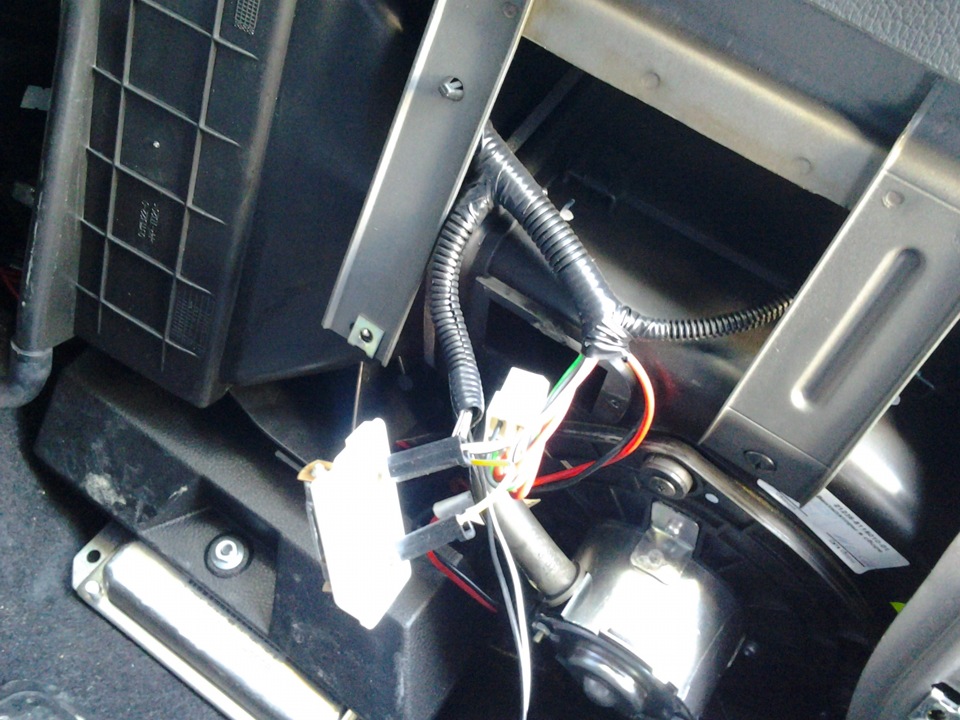

Ну раз такое дело(пока все разобрано) решил не откладывать с переносом кнопки кондея на его законное место в блок управления «климатом». вырезал отверстие ножом.
Собираем все на место в обратном порядке
Спасибо за внимание, буду рад если кому то поможет этот пост разрешить свою проблему с отопителем.
Chevrolet Niva 2012, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Chevrolet Niva, 2018
Chevrolet Niva, 2017
Chevrolet Niva, 2012
Chevrolet Niva, 2013
Комментарии 12
Согласен, просто констатирую факт. Алгоритм работы этих крутилок мягко говоря загадочный. Скорее всего есть проблемы с регулировкой заслонок (беда ВАЗов). Этот узел всегда требовал внимания.
Интересная информация, ближе к лету (по теплу), буду салон перебирать — пригодится )))
Подписался, интересные статьи в БЖ, так держать!
спасибо, так вторая нива, все проблемы, куда и как лезть знаю:)
Моторчик на новой шниве это явный геморрой, второй моторчик по счёту шуми=т и причём практически сразу!
новые моторчики на втулках, их нужно сразу смазывать, желетельно ER чуток добавить, тогда бесшумно будет работать. А старые вечно ходили, при определенном уходе
такой вопрос! когда включен обогрев то в ноги почти не дует, но когда перекручиваю на синию до упора то в ноги дует сильно.
что за чудеса?)
воздух проходит мимо радиатора печки, когда переключаешь на тепло, то поток воздуха уже проходит через радиатор, это и создает сопротивление.
Весна придет, буду на шаговых двигателях делать. Устал бороться с заслонками.
У меня на РеШнивке тоже есть проблема с отопителем, на серенькой такого не было.
На серенькой у меня регулятор потока воздуха всегда стоял на 11 часов и дуло и в ноги и в стекла.
Пока еще ничего не делал. Жду пока обкатается машинка.
И очень не радует то, что как только забрал машину моторчик печки трещит на всех скоростях кроме 4, а может и на 4 тоже, но там уже не слышно.
Буду настаивать на ТО-1 чтобы меняли моторчик по гарантии.
Как устранить неисправность переключателя печки на Ниве Шевроле
Вы, наверное, уже сталкивались с ситуацией, когда вы в утреннее время занимаете удобное положение в своём любимом авто, включаете зажигание и принимаете решение традиционно направить поток тёплого воздуха на лобовое стекло, чтобы устранить с него остатки льда или следы ночной изморози, но тут вас постигает неприятный сюрприз.
Как бы вы ни пытались направить обдув на лобовое стекло, у вас ничего не получается. Переключатели печки легко подаются вашей регулировке, поворачиваются в разные стороны, но при этом результат не изменяется, поток тёплого воздуха продолжает дуть прямо вам в лицо.
Всё указывает на то, что вам пришлось столкнуться с очередной поломкой системы отопления, вследствие которой вы убеждаетесь в том, что именно у вас не работает переключатель отопителя на вашей Шевроле Ниве. Что делать в этом случае, конечно, новички не знают. По этой причине мы рекомендуем почерпнуть полезную информацию у тех, кто уже имел практический опыт решения такой проблемы. Чтобы сэкономить ваше собственное время, мы готовы вам презентовать готовое решение, чтобы вы не тратили собственное время на поиски ответа на просторах интернета.
Выявленные проблему и пути их устранения
Если управление печкой на Ниве Шевроле для вас стало неожиданно невозможным, не откладывайте в сторону вопрос поиска причины. Может случиться так, что вам очень понадобится перенаправить поток тёплого воздуха в определённом направлении, а вы не сможете рассчитывать на позитивный результат.
Мы ориентируем вас на то, что проблема может заключаться в выходе со строя самих переключателей, а также банальном разрыве тросика, обеспечивающего поворот заслонок.
Алгоритм устранения проблемы
Не пытайтесь поддаваться на «заманчивые» идеи некоторых «мастеров», предлагающих ничего не делать, а изменять положение заслонки в ручном режиме. Действительно, это можно рассматривать в качестве одного из вариантов решения проблемы, но только кратковременного. При возникновении даже малейшего количества времени мы рекомендуем не лениться, а вооружиться необходимой информацией и успешно провести ремонтные работы, направленные на восстановление работоспособности переключателей.
Для того чтобы получить позитивный результат, рекомендуем вам подготовить плоскогубцы, отвёртку, качественный клей, три куска стальной проволоки, длина которой не менее десяти сантиметров.
Под рулём водителя находится панелька, зафиксированная четырьмя саморезами. Открутите их и извлеките панель. Под ней будут расположены тросики, подходящие к переключателю. Если вы заметите явный обрыв такого тросика, можете поспешить в автомагазин и приобрести соответствующий аналог. Можно поступить иначе и воспользоваться тем материалом, который вы заранее подготовили.
Сам тросик можно благополучно склеить. А также можно отсоединить сломанную защёлку, затем извлечь сломанный тросик. Из подготовленной проволоки сделайте двойной хомутик и закрепите его на пластиковой части, затягивая плоскогубцами, закручивая в тугую косичку. На этом ваши ремонтные работы, связанные с обрывом тросика, завершаются.
Если же вам нужно всё-таки заменить сам переключатель, тогда после того, как вы снимите панель, расположенную под рулём, у вас будет открыт доступ к этим круглым переключателям. Остаётся их просто снять, затем посетить автомагазин и приобрести соответствующую замену. Только не забудьте продавцу магазина продемонстрировать снятый регулятор, чтобы он мог изучить маркировку и успешно подобрать вам нужную деталь. Водрузить на место новый переключатель будет просто, действуя так же, как и до этого, но только в противоположном направлении.
Иногда водители жалуются, что им сложно всё-таки добраться до оборванного тросика, тогда предлагаем вам расширить пространство, в связи с этим доступ будет облегчён. Конечно, в этом случае потребуется снять блок управления вашей печкой. Ничего сложного в этих действиях нет, вам просто придётся открутить несколько лишних болтов и проявить повышенную аккуратность.
Первоначально после снятия крышки панели открутите и снимите аккуратно пластмассовую рамку, далее открутите два болта и извлеките подстаканник. Теперь вновь открутите болты и извлеките перчаточный ящик и магнитофон. Остаётся открутить ещё два болта и аккуратно потянуть на себя приблизительно на пять сантиметров панель климата. Вот теперь вам будет гораздо комфортнее проверять целостность тросиков, фиксаторов, при необходимости осуществлять замену или проводить их ремонт.
Итак, желая собственноручно решать все проблемы, которые могут возникать при каждодневной эксплуатации вашего любимого транспортного средства, вам вполне достаточно ознакомиться с предоставленными рекомендациями, а затем на практике проделать все предлагаемые манипуляции. Ваш любимый «железный конь» вас обязательно поблагодарит за то, что вы к нему проявляете такое участие, он с большим удовольствием порадует вас своей отменной работой.
Ремонт и замена печки автомобиля «Нива Шевроле» своими руками
Печка является центральным элементом системы отопления салона любого автомобиля. Любая её неисправность, особенно в холодное время года, приводит к весьма неприятным ощущениям. Хорошо работающая печка является залогом комфортного климата в салоне автомобиля.
Устройство печки автомобиля «Нива Шевроле»
Автомобиль «Нива Шевроле» оснащён отопителем жидкостного типа. Он обеспечивает подачу тёплого воздуха в салон и охлаждение двигателя, перегрев которого может привести к печальным последствиям и дорогостоящему ремонту.
Без кондиционера
Система отопления «Нивы Шевроле» состоит из следующих элементов:
Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.
Система отопления салона автомобиля «Нива Шевроле», где 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор
С кондиционером
Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.
Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха
Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.
Основные неисправности печки
Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:
В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.
Тёплый воздух не поступает в нижнюю часть салона
Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.
С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона
Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.
Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.
Утечка тосола из печки
У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.
Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол
ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.
Печка плохо греет
Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

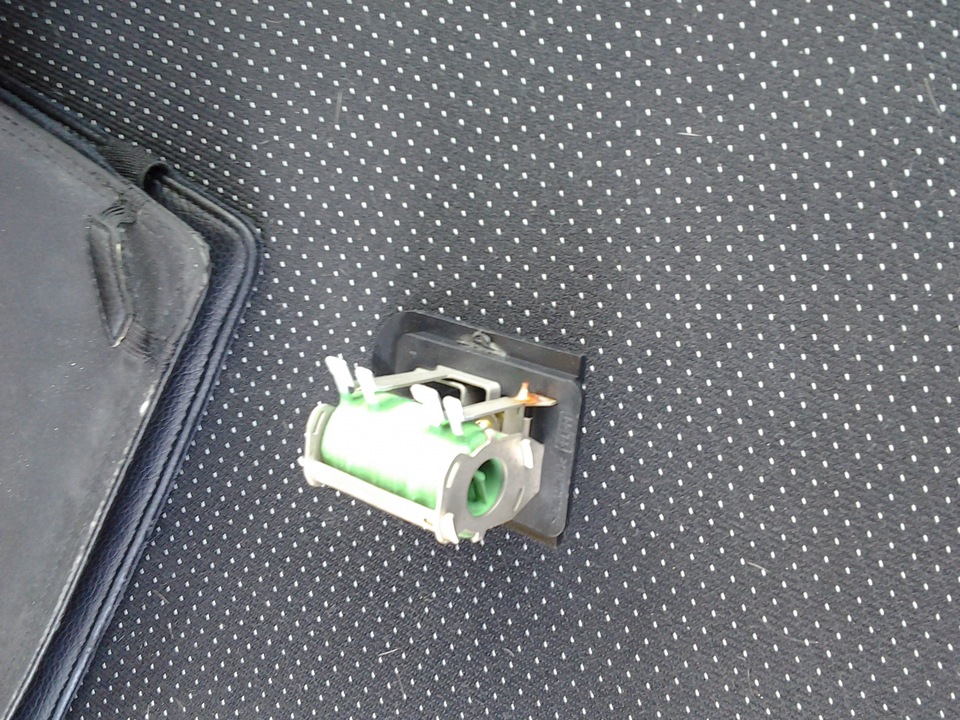

Причиной невозможности переключить скорости является выход из строя резистора
Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней. Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ.
Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе
При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.
Видео: замена предохранителя печки на «Ниве Шевроле»
Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.
Ремонт отопителя салона
Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.
Замена тросика печки
Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.
Замена блока управления отоплением салона
Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.
Замена патрубков печки
Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:
Видео: демонтаж патрубков печки на «Ниве Шевроле»
Замена вентилятора печки
Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.
Перед снятием электродвигателя печки нужно убедиться в его неисправности
Наиболее часто встречаются следующие причины его выхода из строя:
В любой из перечисленных ситуаций электродвигатель потребуется снять.
Ремонт вентилятора системы отопления
Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.
Электромотор отопителя может не работать из-за внутренних загрязнений
Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.
Причиной выхода из строя электродвигателя может стать выработка щеток или якоря
Электродвигатель чистится и устанавливается на место или меняется на новый.
Ремонт радиатора печки
Основные признаки неисправности радиатора печки следующие:
При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.
При выходе из строя радиатора печки обычно производится его замена
Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.
Видео: замена радиатора системы отопления
Ремонт и замена крана печки
Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.
При выходе из строя кран печки меняется на новый
Замена крана производится следующим образом:
При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.
Демонтаж печки
Печку демонтируют следующим образом.
Доработка системы отопления «Нивы Шевроле»
При снижении интенсивности подачи в салон воздуха, нагретого отопителем, возникает необходимость доработки системы отопления. Связано это с погрешностями сборки системы. Основной проблемой является отсутствие герметичности в воздуховодах и заслонках. Это приводит к некорректному распределению тёплого воздуха по салону. Доработка производится следующим образом.
В результате тёплый воздух будет распределяться по салону строго в соответствии с положением регулятора направления потока.
Таким образом, обеспечить комфортный микроклимат в салоне автомобиля «Нива Шевроле» под силу даже неискушённому автолюбителю. Для этого нужно лишь строго следовать инструкциям и рекомендациям профессионалов.
