Всем привет! В этой записи немного проясню, как изготовить светодиодные надфарники на Ниву.
Первое — это дизайн надфарника, а точнее нужно для себя определиться с рисунком светодиодных модулей. Я не стал особо заморачиваться, т.к. мне понравился такой вид (автора не помню, но где-то на Драйве он есть).
По идее можно сделать все, что угодно. Главное чтобы смотрелось это все потом гармонично)))

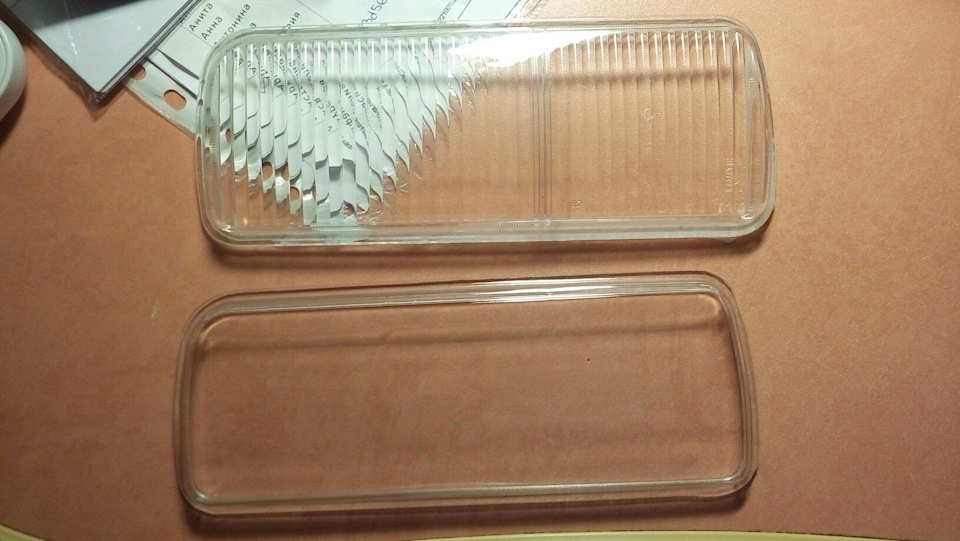

Далее потребуются гладкие стекла, т.к. рифленка на родных портит всю малину (выше фото наглядно это показывает). Их теперь без проблем можно купить.
Сами корпуса надфарников НО (21214), мне пришлось их покупать, т.к. у меня 213я Нива. С них я оторвал (очень легко) родные стекла, вырезал перегородку и отшкурил хром (кстати хром можно снять КРОТом для труб).

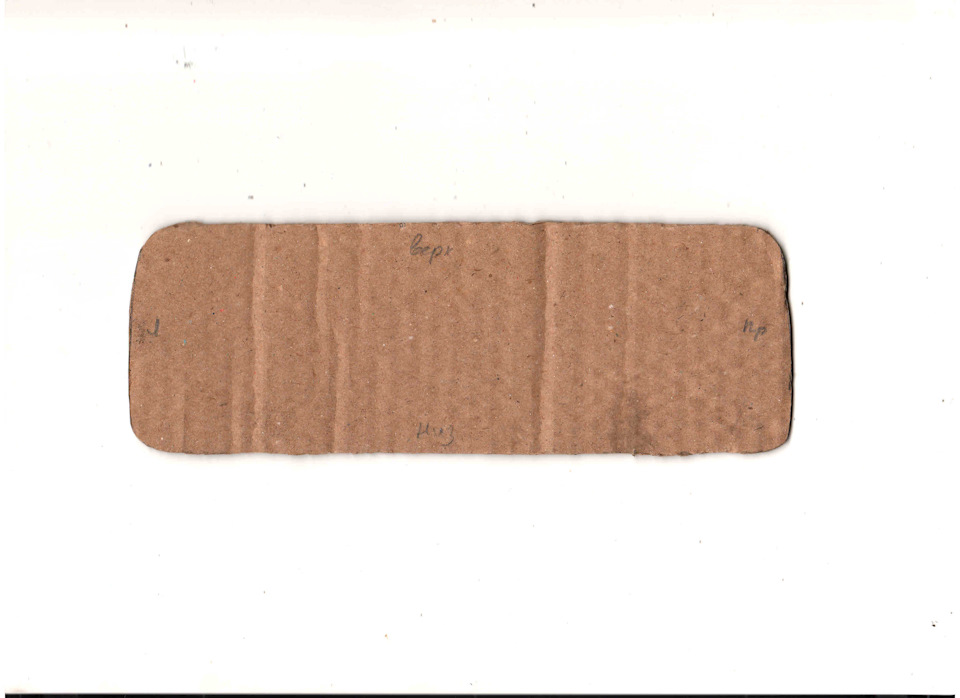

Когда «поле» было готово, я начал делать макеты из картона для поворотников и модулей габаритов
В CorelDraw нарисовал секции габаритов, чтобы мне вырезали их из молочного акрила (для меня это была тоже проблема, т.к. в нашей деревне мало что есть). Но я нашел)))

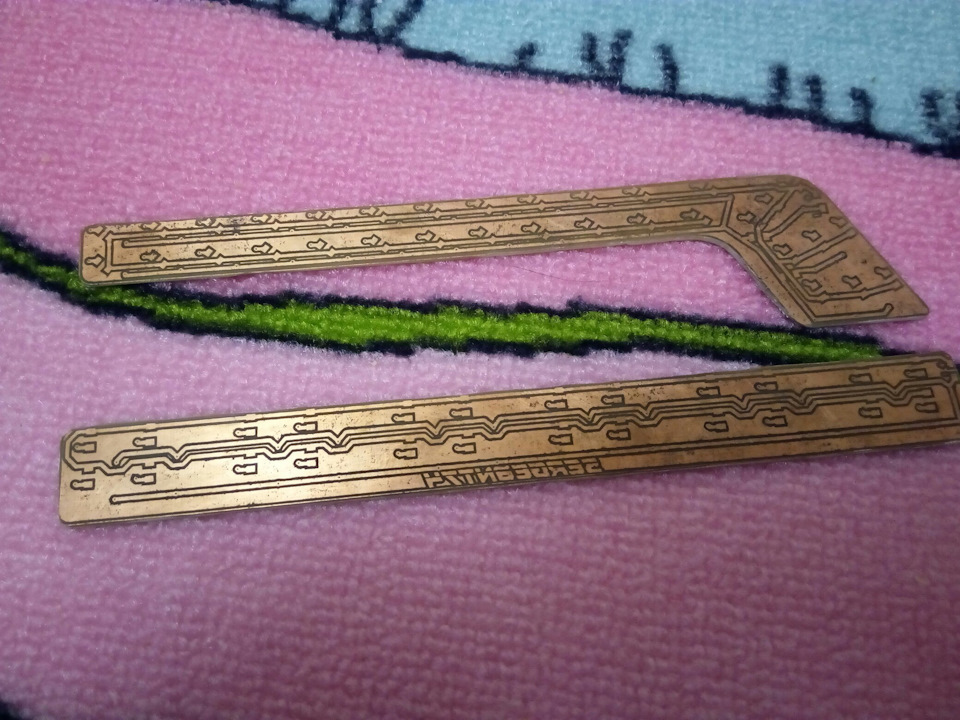

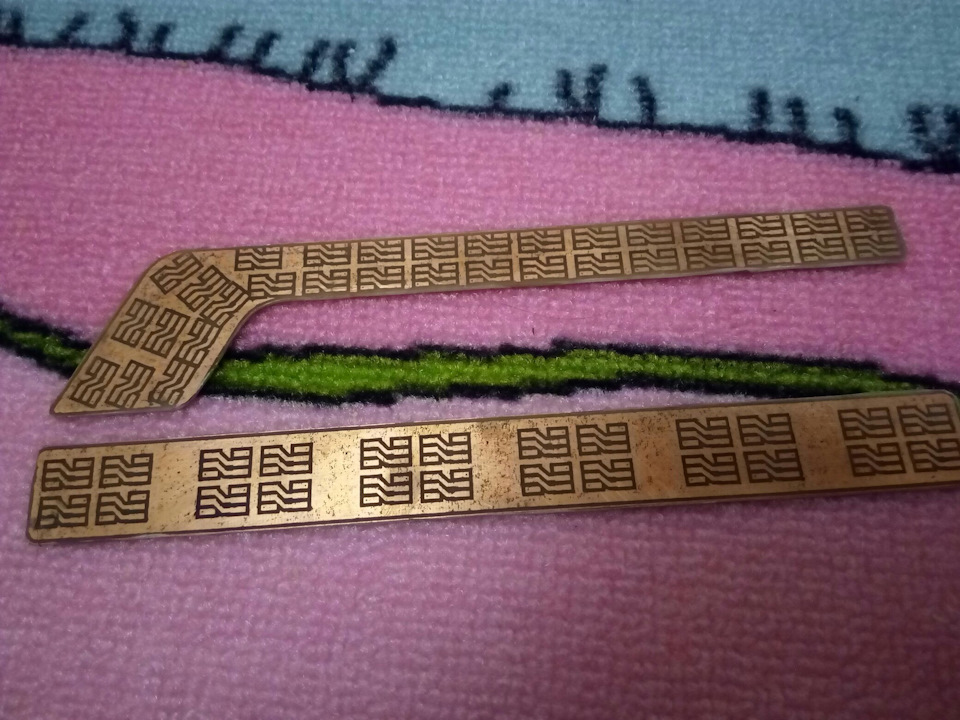

В SprintLayout нарисовал двусторонние платы под smd 5050 холодного белого цвета и smd резисторы 330 Ом. Для меня почему-то проблемой была пайка этих светиков 5050 и в этот раз я пожалел, что выбрал их.

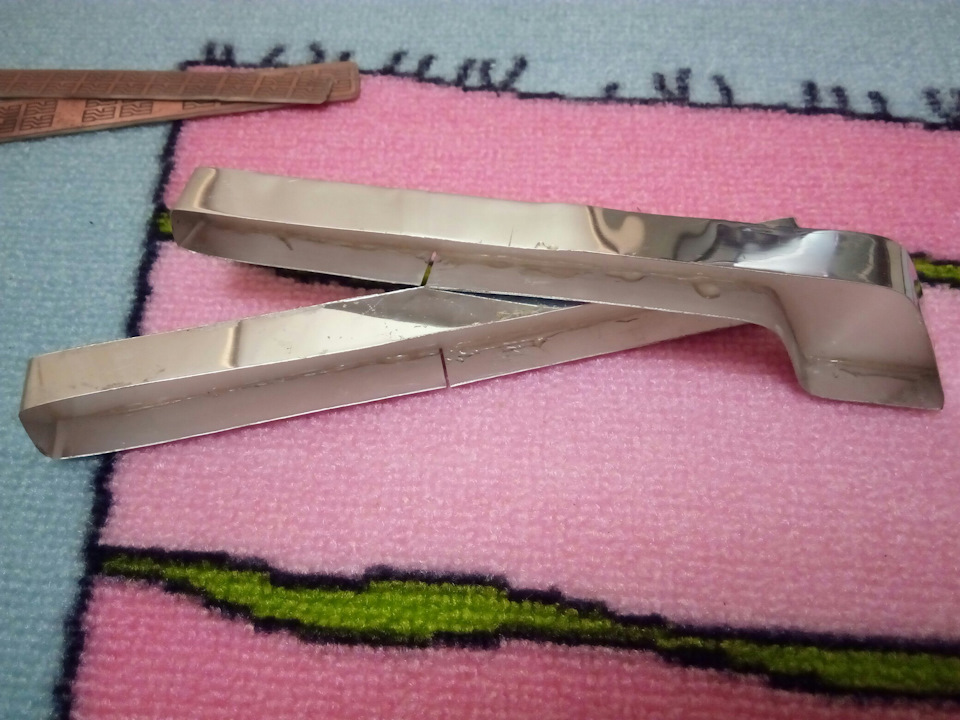

После того как получил рассеиватели из акрила и напял элементы на платы, стал это все собирать в одно целое. В качестве стенок я использовал нарезанные канцелярским ножом полоски металла из светильников Армстронг. Все классно, но вот с приклейкой у меня опять же возникали проблемы. Пробовал клей ЭПД и секундный эпоксидный клей, все оказалось не то. Поэтому приклеил я все не очень ровно)))

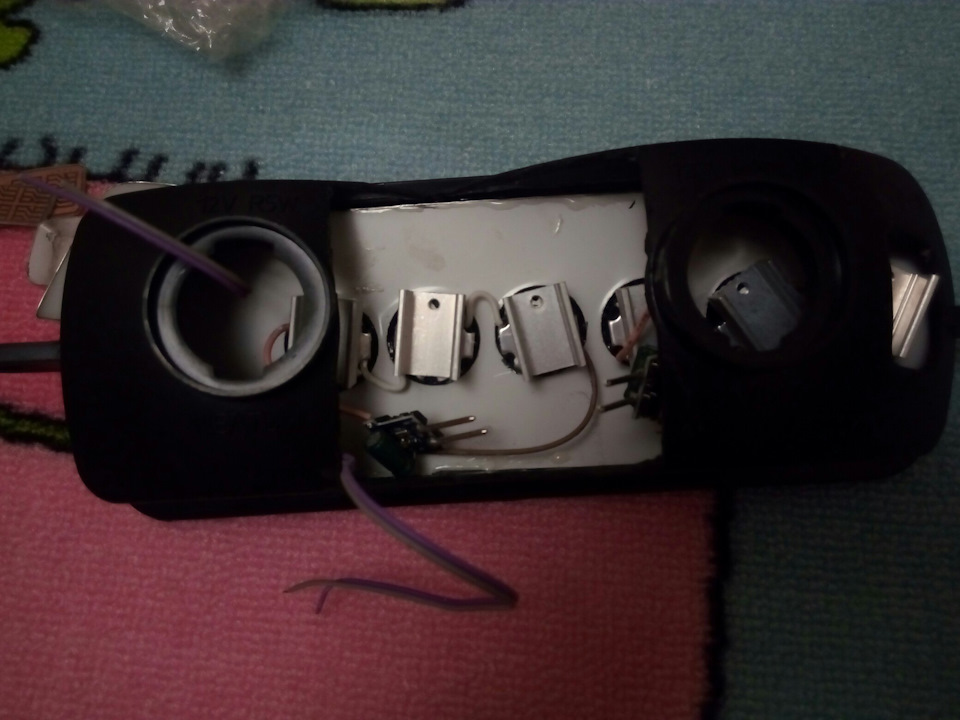

Поворотники (а точнее Линзы для светиков) приклеил на тот же эпокс-клей в отверстия на площадке (кстати из какого-то композита, так что от температуры не поведет), которую мне вырезали там же где и рассеиватели. Сами светики у меня были уже собраны на звездочки, я лишь их подключил по 3 на один драйвер 350 мА. Также к звездочкам на теплопроводящий клей приклеил радиаторы (которых у меня много) для транзисторов.
Сам корпус надфарника я конечно же погорячился так пилить, второй не буду так делать)))
После покрасил внутрянку в черный мат и приклеил модули габаритов

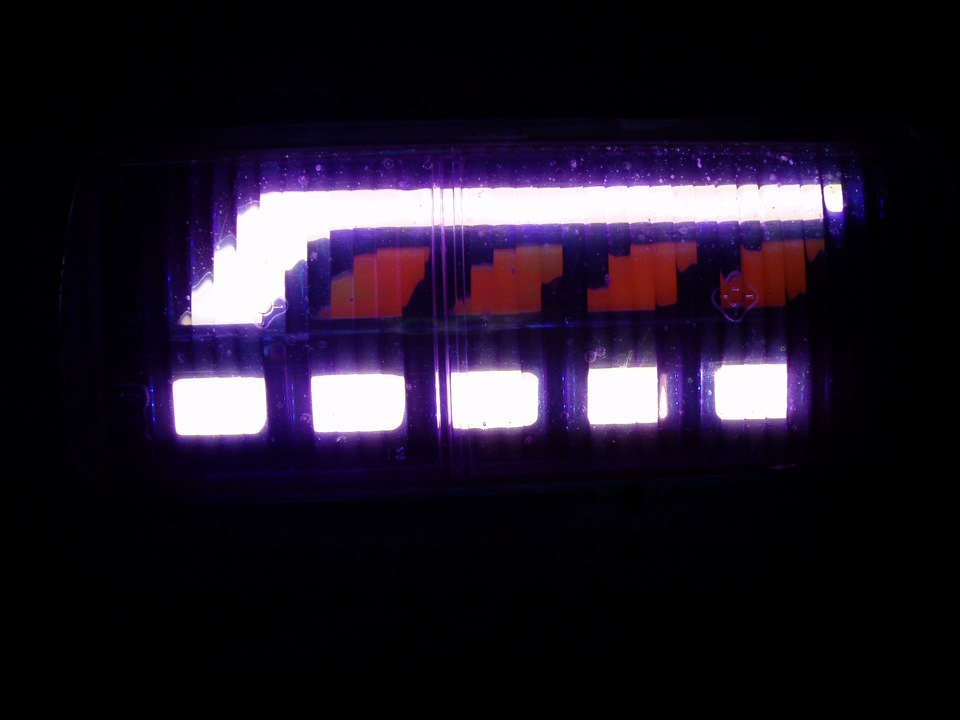

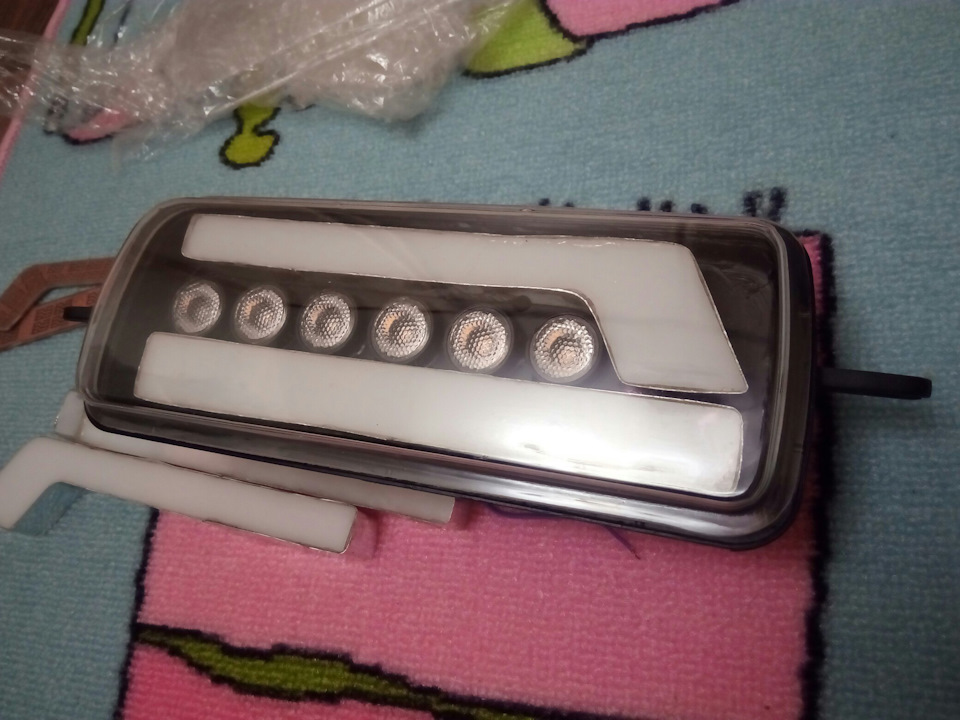

Пока, что один надфарник выглядит практически готовым. Но я все-таки думаю пока не поздно их переделать, т.к. я все-таки нашел фольгированный алюминий. И стенки хочу попробовать сделать из ПВХ. А так вид примерный будет такой, конечно же стекло в оконцове слегка притонирую.
Нижнюю полоску габарита хочу сделать кубиками (как на первом фото), но и цельной полосой тоже вроде ничего так.
Лада 4×4 3D Фора Long Bronto › Бортжурнал › LED оптика + доработка
А вот и освещение которое будет стоять на этой машине! Разнообразия по свету на ниву выше гор и многие уже видели эти фары и фонари на разных машинах, но все же сделаю отдельную запись про самый удачный комплект оптики, который удалось выбрать. По основным фарам выбора на рынке достаточно, поэтому весь ассортимент пришлось сравнивать по мощности (яркости света) и световой границе.
Ближние фары — именно на них делался основной упор, они наиболее важны.
Начали включать все фары на рынке и смотреть какая лучшая из них. Смотрели именно LED варианты.
-линзованная с двумя вертикальными полосками (она же и с круглым диодным ободком) вообще ни о чем, не светит, ни границы… Вообщем этот вариант совсем отпал, да и по внешнему виду он смотрится на любителя.
-фара с 13 мелкими линзами. Тут уже свет порадовал, в отличие от первой, но границы по прежнему не увидели… По своему виду наиболее привлекательная из всех которые есть на рынке, но опять же на любителя.
-фара с 8 мелкими линзами и средней полосой из диодов. Изначально думал самая тусклая, но когда включили ожидания перевернулись. Именно она оказалась самая мощная и с точной теневой границей. Как я понял все эти лед фары бывают на 75W и 115W. В итоге продавец сказал что это старые остатки со склада и именно в них стоят OSRAMовские диоды, общей мощностью фара получается 115W. Этот вариант и был куплен!
Сравнительных фото конечно нет, поэтому только рассказ)
Надфарники. Тут уже дело вкуса — выбирай любые! К основным фарам подбирал уже по внешнему виду и остановился на самых свежих Sal-Man. Они имеют схожую диодную полосу как на фарах, которая еще и светит очень ярко и по сути могут заменить туманки) Стандартный набор — ДХО, бегающий поворотник во всю площадь и габаритки.
Туманки. Их взял того же производителя, что и надфарники — Sal-Man. Опять же отлично подходят по стилю и хорошо светят. Кроме того они имеют два режима включения — желтый и основной белый. Включил — белый. Выключил, включил — желтый.
Задние фонари. Оригинал DLAA. Взял в черном цвете — под комплект. У некоторых случаются небольшие казусы, что через пару моек они начинают течь, поэтому их будем заново переклеивать!
Поворотники на зеркала заменил со стандартных на бегущие LED. Более яркие и заметные. И получается вся оптика у меня будет с бегущей строкой поворотника.
Так же все фары заклеены в антигравийную прозрачную пленку, чтобы избежать в дальнейшем помутнение стёкол.
Установка Led подфарников на Лада 4х4 Нива Урбан 2020 с бегающим поворотником с помощью резистора.
Установка led надфарников и задних фонарей в замен штатной на Ниву. Лада 4х4 Джип. Подробнее
LED подфарники Sal-Man (ДХО, бегущий поворотник, прожектор) на Лада Нива, Нива Урбан | MotoRRing.ru Подробнее
Ниваводам советую ставить такие надфарники для дополнительного освещения 3 режима работы Очень ярко Подробнее
Установка передних LED фар и повторителей в замен штатной на Ниву. Замена реле поворотов. Лада 4×4 Подробнее
ДХО+Поворот NIVA URBAN 2020 LED TUNING ФАР Линзы с ближним + поворотники в стиле Лексус (бегающие). Подробнее
Новые агрессивные НАДФАРНИКИ НА НИВУ Подробнее
Замена своими руками светодиодных LED подфарников (надфарников) с ДХО на автомобиль Лада 4х4 Нива. Подробнее
ТЮНИНГ НИВЫ, ЗАМЕНА ОПТИКИ (фары, надфарники, поворотники) Подробнее
LED Надфарники с ДХО Подробнее
LED повторители на НИВУ и «ЧЁРНАЯ РЕШЁТКА» Подробнее
Светодиодные LED подфарники с ДХО, бегающим поворотником, прожектором для Лада Нива 4х4 Подробнее
Установка LED оптики на Ниву Урбан 2020. Колеса R18 за 100 тысяч рублей Подробнее
Недорогой тюнинг на ниву 4×4. LED Подфарники! Подробнее
Лада 4х4 Нива Урбан 2020. Подрамник Нива Комфорт. Светодиодная оптика, ПТФ, задние фонари Led. Подробнее
Замена надфарников на ниву Подробнее
✅LED подфарники Нива,Лада Урбан прямоугольники с бегающим поворотником и ДХО Подробнее
Лада 4×4 3D ДИАГНОЗ › Бортжурнал › Об установке светодиодных надфарников
Многие, кто озадачивался установкой светодиодных надфарников и повторителей сталкивались с проблемой частого мигания указателей поворота. Лично я сразу заказывал данные девайсы в комплекте с адаптированным реле (надо сказать явление у продавцов нечастое, у тех же братьев китайцев вся диодная светотехника идет без реле), а вот сегодня наткнулся на заметку на драйве:
Тут речь идет о переделке штатного реле для обеспечения нормальной работы диодных поворотников. Может кому пригодится.
Не забудьте поблагодарить автора))
Лада 4×4 3D 2015, двигатель бензиновый 1.7 л., 83 л. с., полный привод, механическая коробка передач — стайлинг
Машины в продаже
Лада 4×4 2121 Нива, 2021
Лада 4×4 2121 Нива, 2021
Лада 4×4 2121 Нива, 2017
Лада 4×4 2121 Нива, 2021
Комментарии 14
Я свое переделал и не парюсь. У друга готовое уже 3-е сгорело 😂😂😂
Ну я давно заказал регулируемые.а надфарники по чем взял
5200 надфарники и повторители обошлись + доставка, 3200 вроде надфарники, точно не помню
5200 надфарники и повторители обошлись + доставка, 3200 вроде надфарники, точно не помню
Я просто в Китае нашел их в продаже
5200 надфарники и повторители обошлись + доставка, 3200 вроде надфарники, точно не помню
1 353,22 руб. 13%СКИДКА | Парные аксессуары для стайлинга автомобилей светодиодные дневные ходовые огни для Lada Niva 4×4 1995 + с ходовой поворотной сигнальной лампой DRL
s.click.aliexpress.com/e/bthtpM9c
Да, я тоже находил, но меня смутили комментарии связанные с необходимостью поиска и замены реле, я живу на крайнем севере и у нас тут сложно с запчастями, все под заказ. Поэтому и заказал в России, но уже с релюшкой в комплекте. Хотя я не удивлюсь, что российский продавец отоваривается в Китае и просто дополняет комплект нужным реле.
Да, я тоже находил, но меня смутили комментарии связанные с необходимостью поиска и замены реле, я живу на крайнем севере и у нас тут сложно с запчастями, все под заказ. Поэтому и заказал в России, но уже с релюшкой в комплекте. Хотя я не удивлюсь, что российский продавец отоваривается в Китае и просто дополняет комплект нужным реле.
Регулируееться частота моргания.
Какие реле сейчас не могу сказать, поскольку они идут посылкой и получу я их только на этой неделе. Как установлю, обязательно поделюсь в БЖ.
А вообще речь идет о том, что при установке светодиодных указателей поворота меняется сила тока в цепи и реле начинает чаще прерывать контакт, получается эффект, как будто перегорела лампа в поворотнике.
В электрике не очень силен. Если наврал-прошу прощения)) но смысл таков.
А новые реле, как раз адаптированы под условия работы с цепью содержащей светодиоды вместо обычных ламп накала и обеспечивают нормальную работу указателей поворота.
Да я знаю.поэтому как занялся светодиодами заказал себе те что на фото.они для светодиодов и не только.я тоже как буду устанавливать выложу.у меня все светодиодное.там по мимо реле ещё желательно драйвера поставить.чтобы не перегорели дольше.так как светодиоды горят не от напряжения, а от силы тока…а это разные вещи.
Интересная мысль, сейчас доберусь до работы и уточню этот момент у энергетиков.
А практика вообще есть, как долго китайские диоды живут на машине?
Вообще долго живут, если сила тока не привышена…к примеру когда продаются диоды, у них в описании пишут 11 вольт 300ma…и если ты подаш 14.вольт но 150 ma, то они или вообще гореть не будут или оооочень тускло.но скорее всего не загорится …но это пример так как в 14 вольтах есть 300ma и даже больше.он тупо перегорит такак(ma) будет 700
