Как подключить противотуманки на дэу нексия n150
Daewoo Nexia Лола Экспедишн жЫп › Бортжурнал › Установка ПТФ и доп света 2
Продолжение уже начатого в предыдущей записи.
www.drive2.ru/l/9204471/

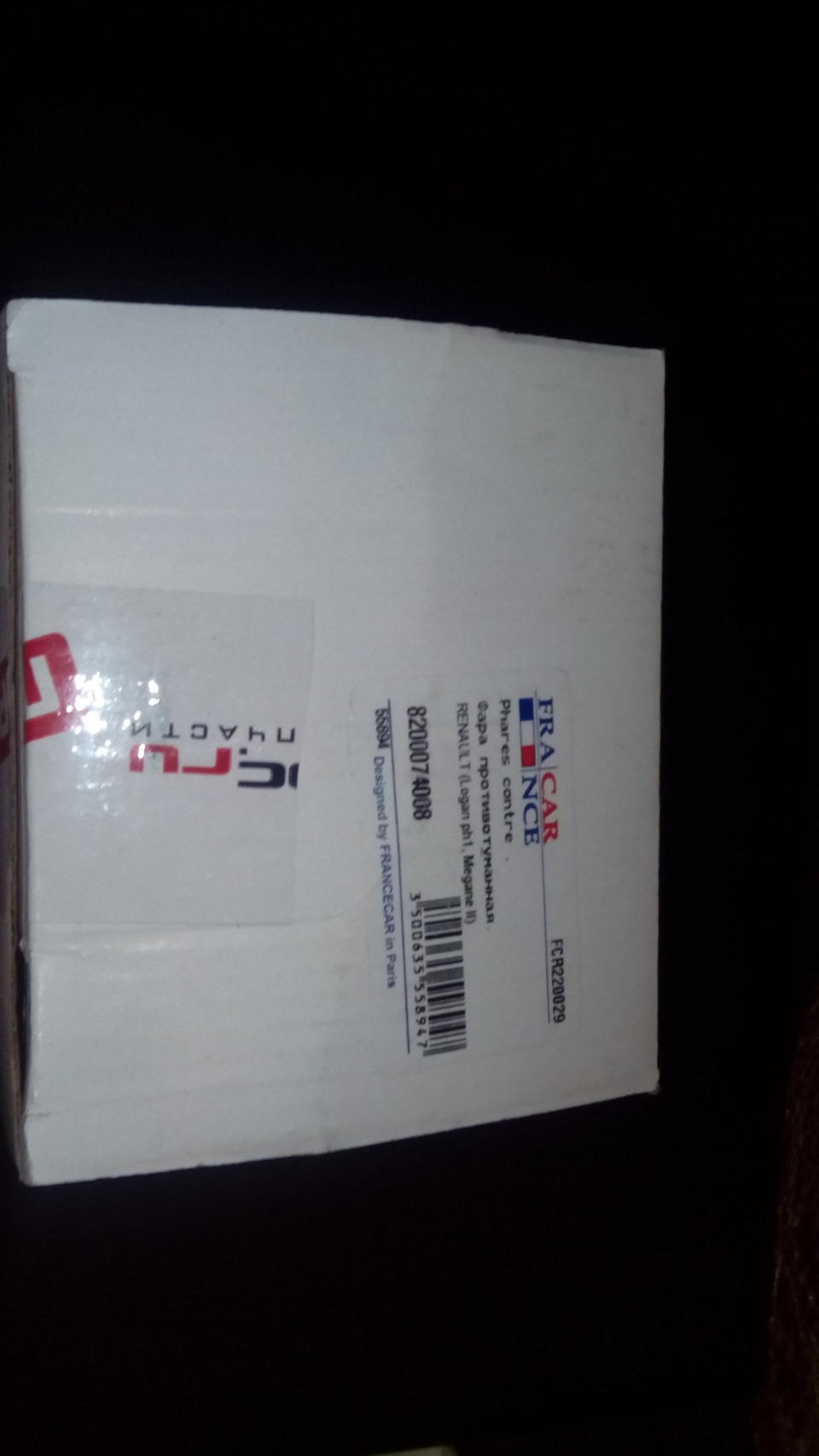

Итак, выкладываю как выглядят кнопки птф и светодиодов. А также коробки туманок.
С утечкой тока разобрался. Оказывается, по запарке неправильно подключил и реле и кнопку в цепи ПТФ. Все переподключил, заодно заменил одну сгоревшую в приборке лампочку. Относительно последнего…кто придумал такую систему? Чтобы поменять лампу в доске приборов надо разобрать всю торпеду.
Утечки нет, все светит. Теперь встретился со следующей проблемой. После сегодняшнему выезда на бездорожье выломал левую туманку. Проезжали по замерзшим глубоким грязелужам. Под весом колес лед лопался. Видимо одной из льдин снизу и долбануло туманку, на что она отреагировала сломав свои кронштейны креплений. А они, как известно, всего лишь из пластика.
Печаль. Ибо мне с моими частыми съездами с асфальта такая конструкция совсем не внушает доверия. Это после каждого выезда паять кронштейны? Поискал в интернетах информацию на предмет какой-то защиты снизу туманок. Но так ничего и не нашел. Неужели никто с таким не сталкивался? Совсем небольшое бездорожье обнажило слабость конструкции. Надо что-то придумавать. Какие-то рёбра жесткости или мини-защиты.
Подключал обе пары напрямую к плюсу АКБ, но через реле.
По реле: 86 на минус АКБ, 87 на плюс АКБ (через предохранитель отдельный, который на провод навешивается), 85 на кнопку, 30 на сами фары. Схема стандартная.
Кнопку для светодиодов взял универсальную с подсветкой с тремя контактами. Один из них минус, другой плюс и один на реле. Подсветка включается при включении фар.
С родной же кнопкой несколько иная история, т.к. там две лампы подсветки. Первая — подсветка при включении габаритов, вторая — индикация включения. Очень сложно было найти схему подключения стандартной кнопки. Хоть и нашел схему, но немного ошибся.
Итак, как надо подключать стандартную кнопку!
Номера контактов на кнопки считаются, если смотреть на торец кнопки. Берем кнопку как она должна стоять в стандарте и переворачиваем торцом к нам, так чтобы снизу оказался ряд с меньшим количеством контактов.
Снизу контактов два — по номерам 2 и 3 (оба на минус)
Сверху контактов четыре — 5,6,7,8. И тут важно не ошибиться.
6 и 8 идут на плюс, а 5 и 7 идут на реле.
Один плюс должен быть на включение туманок — это 6.
Второй плюс я взял с подсветки кнопки корректора фар, который находится чуть ниже. Какой это провод на кнопке корректора не сложно найти при помощи пробника. Но какой-то из коричневых.
Безусловно надо все провода по хорошему запихнуть в фишки. И на кнопки и на релюхи. Это будем делать при следующем случае.
Устанавливаем противотуманные фары на ДЭУ Нексия N150 в гаражных условиях
Единственное, что требуется от владельца ДЭУ Нексия, решившего установить на свой автомобиль противотуманные фары, так это приобрести универсальный комплект и проверить его комплектность.
В частности, проверить есть ли в коробке:
Совет: именно универсальные комплекты предпочтительнее, поскольку в них разработчики помещают и несколько запасных крепежных элементов, и проводка выполнена с припуском.
Процесс установки
Для установки приобретенных ПТФ необходимо всю работу разделить на несколько этапов:
Справочно: монтаж ПТФ займет у вас не более 3 часов, при условии, что вы хотя бы имеете некоторые навыки работы с электрическими компонентами.
Проводка
Пожалуй, это самый сложный этап работы, поскольку он подразумевает:
На второй вариант большинство автовладельцев не согласится, поэтому придется использовать уже имеющиеся отверстия в переборке.(см. также статью Установка противотуманных фар на Гранту: технические сложности и пути решения)
Инструкция по прокладке жгута проводов будет выглядеть следующим образом:
Монтаж фар
Данная процедура достаточно проста, если речь идет об установке фирменных противотуманок.(см. также статью Где разместить противотуманные фары на газель бизнес)
Для этого достаточно произвести следующие действия:
Совет: нелишним будет изготовление наклеек на фары – это убережет их от мелких камней, летящих из-под колес автомобилей.
Теперь необходимо подключить к фарам разъемы проводов.
Эту операцию можно осуществить:
Органы управления
Работа противотуманок активируется с помощью кнопки включения.
А поскольку фары – достаточно мощные потребители тока, то работа всей схемы построена на реле:
Обратите внимание!
Благодаря реле контакты кнопки не подгорают, поскольку работают отдельно от самих ПТФ.
И при этом, цена решения достаточно мала.
Для безопасности и защиты компоненты управления ПТФ (реле и кнопка) устанавливаются в салоне автомобиля:
Берем вторые концы проводки, которую мы протянули в салон и подсоединяем к ней реле. На фотографии внизу видно, что удобнее всего проводить эту операцию через штатное место воздуховода в передней панели.
Остается только установить кнопку на место и спрятать под торпедой жгут проводов. Все, работы по установке ПТФ закончены.
В заключение
Надеемся, что достаточно подробно осветили процесс монтажа противотуманок на автомобиль ДЭУ Нексия. (см. также статью Противотуманные фары на Калину: что нужно знать автовладельцу) А видео в этой статье позволит прояснить некоторые моменты работы по их установке.
