Как поменять моторчик печки на ниве 21213 своими руками

Снятие и замена и установка вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

В общем приступим, и начнем со снятия полки вещевой под бардачком, берем в руки отвертку крестовую и откручиваем следующие шурупы:

Убираем полку в сторону. Затем переходим к декоративной накладке на тонеле, ее тоже держат шурупы, располагаются они таким образом, смотрите фото ниже:

Аккуратно снимаем фишки с прикуривателя, откладываем декор тонеля в сторону, он нам не нужен пока что. Теперь приступаем к панели магнитофона. Для начала поддеваем плоской отверткой кнопки по очереди:

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Аккуратно тянем на себя пластиковые насадки рычажков печки, они с усилием выйдут:

Теперь опять берем крестовую отвертку в руки и откручиваем крепления панели магнитолы к торпеде с обеих сторон:

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Теперь у нас появился доступ к корпусу печки. Но для начала откручиваем реле поворотов что бы снять с него фишку минуса вентилятора печки:

Теперь нас интересуют металлические защелки печки, вот они на фото, их всего 4 штуки, по две с каждой стороны:

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

Он тоже держится на двух металлических защелках, их удобнее поддеть отверткой:

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

Источник

Нива 21213 замена моторчика печки

ВАЗ-21213 (Нива). Электродвигатель вентилятора отопителя

Схема включения электродвигателя вентилятора отопителя

Электродвигатель типа МЭ-255 постоянного тока с возбуждением от постоян ных магнитов.

При включении в цепь питания электродвигателя дополнительного резистора 4 вал якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора 1,5 Ом при 20° С.

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.

Для разборки электродвигателя необходимо отвернуть винты крепления крышки и снять ее. Затем следует снять с вала якоря стопорную шайбу и вынуть якорь из корпуса. Сборка производится в обратном порядке.

Проверка технического состояния аналогична описанной выше для электродвигателя очистителя ветрового стекла.

Возможные неисправности, их причины и методы устранения

Электродвигатель не работает

Повреждены провода или окислились
соединения проводовПроверьте и восстановите соединения.
Замените поврежденные проводаПерегорел предохранитель 1 в блоке
предохранителеЗамените предохранительПоврежден переключатель отопителя –
напряжение не подается на выходные
клеммы переключателяПроверьте переключатель, при
необходимости замените новымЗависание или износ щеток
электродвигателя, обрыв в обмотке
якоря или загрязнение коллектораПроверьте электродвигатель,
отремонтируйте или заменитеЗамыкание на массу обмотки якоря –
при включении электродвигателя
сгорает предохранительЗамените электродвигатель

Электродвигатель работает только на одной скорости

Повреждены провода или окислились
соединения проводовЗамените поврежденные провода,
зачистите наконечники проводовПоврежден переключатель отопителяЗамените переключательПерегорел дополнительный резисторЗамените резистор

Якорь электродвигателя вращается медленно

Перегорел дополнительный резисторЗачистите коллектор, замените щеткиЗагрязнение или окисление коллектора,
износ щетокЗамените электродвигательМежвитковое замыкание в обмотке
якоряРазберите электродвигатель, зачистите
шейки вала

7.11.2. Данные для проверки электродвигателя

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем панель крепления радиоприемника (см. Снятие панели крепления радиоприемника).

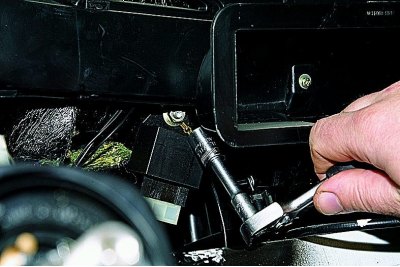

Головкой «на 10» отворачиваем гайку крепления реле-прерывателя указателей поворота и аварийной сигнализации…

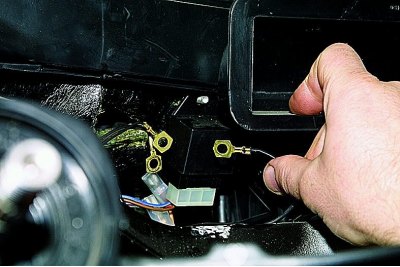

…и снимаем со шпильки наконечник «минусового» провода электродвигателя вентилятора отопителя (черного цвета).

Внимание! На этой же шпильке крепятся еще две клеммы «минусовых» проводов.

На фото 1–2 панель приборов для наглядности снята.

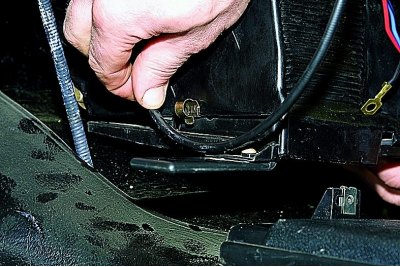

С правой стороны кожуха вентилятора освобождаем тягу из-под пружинного хомута.

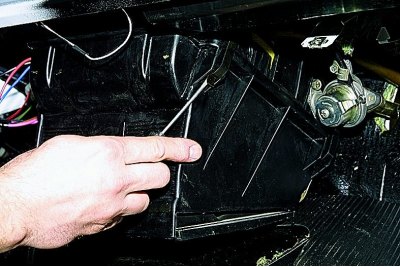

Поддеваем шлицевой отверткой и отсоединяем четыре (по две с каждой стороны) пружинные скобы крепления кожуха вентилятора.

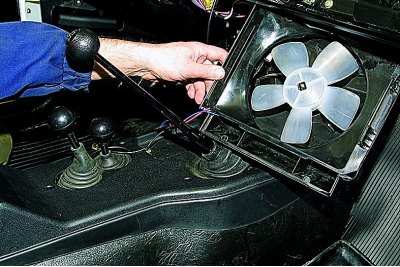

Снимаем кожух вентилятора, направляющий кожух и сам вентилятор.

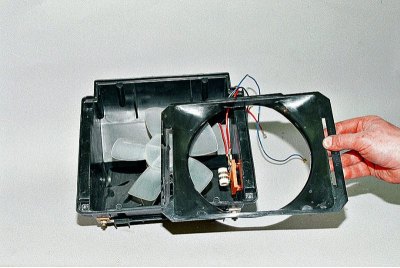

Вынимаем направляющий кожух из кожуха вентилятора.

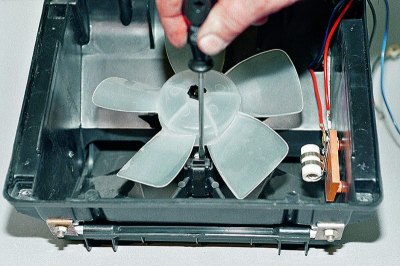

Поддеваем шлицевой отверткой и отсоединяем две пружинные скобы крепления вентилятора.

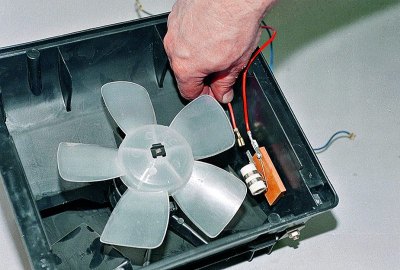

Отсоединяем провод вентилятора от дополнительного резистора…

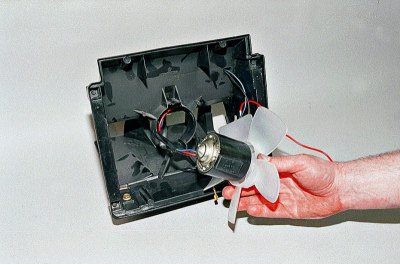

…и вынимаем вентилятор из кожуха.

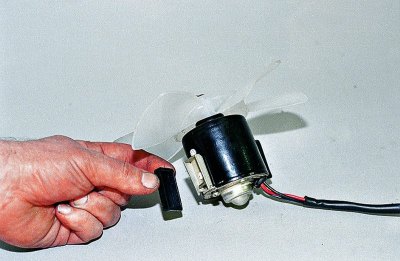

Снимаем резиновые подушки электродвигателя.

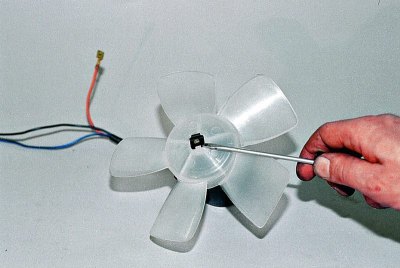

Поддеваем шлицевой отверткой стопорную шайбу…

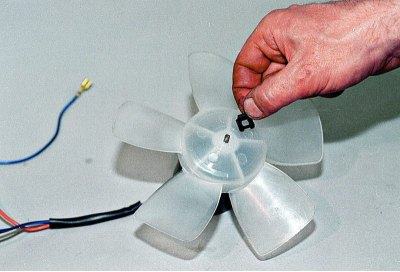

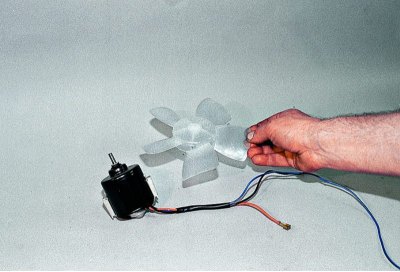

Снимаем крыльчатку вентилятора.

Сборку и установку вентилятора отопителя проводим в обратной последовательности.

Салон Ваз 2121 Нива никогда ещё не называли теплым, особенно в сильные морозы. Многие дерутся с данной проблемой используя различные жидкости для полной профилактики всей системы отопителя, при этом в жидкости используется спирт и глицерин для лучшего эффекта. Это необходимо потому что некоторые детали на автомобиле Нива очень некачественно установлены и спроектированы. Нужно устранить все щели или зазоры с помощью герметика или паралона. Салон автомобиля НИВА должен быть в первую очередь теплым и не пропускать влагу, потому что Ваз 2121 — это автомобиль для экстремальных условий.

Нужно знать, как располагаются сопла, откуда идет воздух на лобовое стекло. Некоторые автолюбители затыкают воздуховоды, которые направляются для обдува боковых стекол. С подобным вариантом естественно можно поспорить, но, заклеить воздуховод, которые установлен по середине всей приборной панели идея очень плохая. Воздухозаборник, который установлен на передней части автомобиля, забирает всего лишь 2/3 от решетки на самом капоте. В таком случае поток воздуха разделяется на две части.

В меньшую часть проходит только 1/3 потока, в случае когда там очень маленькое сопротивление воздуха. В итоге заклеивать нужно только 1/3 решетки и делается это с помощью скотча. Если есть возможность, лучше всего заменить стандартный вентилятор с латунными подшипниками на вентилятор с шарикоподшипниками. Такая подработка не даст сильного эффекта для улучшения потока тепла, но, уровень шума всё таки снизится. Также нужно тщательно осмотреть всю систему подачи охлаждающей жидкости. Иногда и попадаются небольшие кранчики с уменьшенным пропускным сечением. В радиаторе создаются осадки от некачественной охлаждающей жидкости и в результате этого создаются воздушные пробки. Также обязательно нужно проверить термостат.

Стандартная изоляция в автомобиле не впечатляет и многие её со временем убирают. Всю изоляцию можно сделать заново на высоком уровне. Но, возвращается к теме замене вентилятора на ВАЗ 2121. Сначала нужно отсоединить ‘массу’ АКБ. Сначала нужно снять панель, которой крепится магнитола, далее нужно отвернуть гайку, которой крепится реле-прерывателя поворотников и аварийной сигнализации. Далее со шпильки нужно снять минусовый провод вентилятора отопителя. На это шпильке можно найти ещё два провода минусовые. Вытаскиваем тягу из-под пружинного хомута, которая находиться в правой стороне кожуха вентилятора. Отверткой аккуратно отсоединяем пружинные скобы, которые крепят кожух вентилятора. Кожух, направляющий кожух и сам вентилятор снимаем. Также нужно отсоединить все провода вентилятора от дополнительного резистора, после чего вентилятор вытаскиваем из кожуха. Резиновые подушки электродвигателя и стопорную шайбу убираем аккуратно в сторону. Снимаем крыльчатку вентилятора и на этом этапе процесс снятия вентилятора отопителя на ВАЗ 2121 можно считать завершенным. Собирать и устанавливать вентилятор нужно в обратном порядке. Также многие рекомендуют сменить и дополнительный резистор вентилятора. Чтобы сделать это, нужно снова отсоединить ‘минус’ аккумулятора, снять кожух направления вентилятора, отсоединить наконечники проводов от клемм дополнительного резистора, убрать две пружинные шайбы, вытащить резистор и заменить его.

Источник

Снятие и замена и установка вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

В общем приступим, и начнем со снятия полки вещевой под бардачком, берем в руки отвертку крестовую и откручиваем следующие шурупы:

Убираем полку в сторону. Затем переходим к декоративной накладке на тонеле, ее тоже держат шурупы, располагаются они таким образом, смотрите фото ниже:

Аккуратно снимаем фишки с прикуривателя, откладываем декор тонеля в сторону, он нам не нужен пока что. Теперь приступаем к панели магнитофона. Для начала поддеваем плоской отверткой кнопки по очереди:

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Аккуратно тянем на себя пластиковые насадки рычажков печки, они с усилием выйдут:

Теперь опять берем крестовую отвертку в руки и откручиваем крепления панели магнитолы к торпеде с обеих сторон:

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Теперь у нас появился доступ к корпусу печки. Но для начала откручиваем реле поворотов что бы снять с него фишку минуса вентилятора печки:

Теперь нас интересуют металлические защелки печки, вот они на фото, их всего 4 штуки, по две с каждой стороны:

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

После этого нижняя часть корпуса печки падает нам в руки и спокойно изымается, мы получаем доступ к виновнику действа – моторчику печки:

Он тоже держится на двух металлических защелках, их удобнее поддеть отверткой:

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он “завижжал” то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

Источник

Печка НИВА

Задавшись целью увеличить эффективность отопителя моей машины, я перечитал имеющиеся способы на форумах, и понял, что эти способы имеют некоторые недостатки, которые меня не устроили. Так, например, установка вентилятора от ВАЗ 2108 позволяет увеличить поток воздуха через отопитель и сопла обдува, но этот воздух берется с улицы, он ледяной, и поэтому салон начинает прогреваться только после полного прогрева двигателя. К тому же этот способ требует значительных переделок в конструкцию отопителя, а также затрат на покупку вентилятора. Далее расскажу про то, как доработать печку на Ниве своими руками без вложений и за короткое время.

Замена вентилятора

Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой». Их размеры отличаются незначительно, поэтому новый установить достаточно просто, с небольшими доработками конструкции. Ставят вентилятор в моторном отсеке, внутри воздухозаборника. Это значительно снижает шум от него. Заслонку радиатора печки нужно удалить.

Можно оставить штатный, двухскоростной переключатель режимов обдув

а или заменить его на трехпозиционный (а при желании и на четырехпозиционный), устанавливавшийся на 2108, добавив в цепь вентилятора дополнительный резистор с «восьмерки».

Ставят его внутри воздуховода, так как он нуждается в обдуве.

Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.

Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.

Владельцам автомобиля Нива посвящается!

печки ВАЗ 2108 (высокая производительность, тихая работа, доступная цена, достаточно высокий ресурс). Различные эксперименты с установкой вентилятора укрепили мысль установить его в подкапотном пространстве. Для этого потребовалась серьёзная модификация штатного воздухозаборника. Путём подрезания и перепаивания воздухозаборника была получена необходимая конструкция. Практические испытания показали её высокую эффективность. Как оказалось, в своих изысканиях
Нива печка 2108 с электрическим жгутом

был не одинок и на просторах интернета я натолкнулся на аналогичную конструкцию уважаемого Cмогилa. Его конструкция была похожа на мою, но отличалась тем, что состояла из двух частей. Благодаря этим идеям я изготовил свою модернизированную печку из металла и из двух частей для своего автомобиля, которой очень доволен. В результате чего она стала практичней и значительно удобней в эксплуатации. А вентиляция салона в Ниве стала выше всяких похвал. Рекомендую такую печку всем Ниваводам. Январь 2020

Замена крана отопителя

Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля. Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.

Как снять радиатор печки нива 21213

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

В общем приступим, и начнем со снятия полки вещевой под бардачком, берем в руки отвертку крестовую и откручиваем следующие шурупы:

Убираем полку в сторону. Затем переходим к декоративной накладке на тонеле, ее тоже держат шурупы, располагаются они таким образом, смотрите фото ниже:

Аккуратно снимаем фишки с прикуривателя, откладываем декор тонеля в сторону, он нам не нужен пока что. Теперь приступаем к панели магнитофона. Для начала поддеваем плоской отверткой кнопки по очереди:

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Аккуратно тянем на себя пластиковые насадки рычажков печки, они с усилием выйдут:

Теперь опять берем крестовую отвертку в руки и откручиваем крепления панели магнитолы к торпеде с обеих сторон:

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Теперь у нас появился доступ к корпусу печки. Но для начала откручиваем реле поворотов что бы снять с него фишку минуса вентилятора печки:

Теперь нас интересуют металлические защелки печки, вот они на фото, их всего 4 штуки, по две с каждой стороны:

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

После этого нижняя часть корпуса печки падает нам в руки и спокойно изымается, мы получаем доступ к виновнику действа — моторчику печки:

Он тоже держится на двух металлических защелках, их удобнее поддеть отверткой:

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

Другие детали

Меняют также штатный радиатор печки и термостат. Предпочтение отдается трехрядным медным радиаторам. Они более эффективны в работе и реже протекают. Термостат меняют на аналог или дорабатывают его термовставку.

Самостоятельная переделка печки на Ниве 21213 своими руками достаточно трудоемка, занимает немало времени. Для модификации системы отопления этого автомобиля в продаже можно найти готовые наборы, облегчающие эту работу. Порядок действий представлен в видеосюжете «Переделка печки на Ниве 21213 своими руками: видеоинструкция».

Как осуществляется переделка печки на Ниве 21213 своими руками?

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.
