niva67 › Блог › Замена радиатора печки на Chevrolet Niva с кондиционером, или как я провел эту субботу.

Сталкивался уже. Думал знаю всё, что да как, в этот раз сделаю быстрее. А нет, не быстрее. Не получается быстрее, слишком многоболтовая работа. Выкладываю, может кому поможет. «Секс» еще тот)
Слив антифриза и снятие бардачка здесь
www.drive2.ru/l/3417947/
Снимаем панель магнитолы. По 2 болта по краям, и 2 вверху. Отодвигаем верх на себя и вытаскиваем из нижних зацепов. Понадобится снятие магнитолы и вытаскивание салазок магнитолы. Места мало, салазки могут мешаться.

Боковые накладки, они просто на защелках. Откручиваем накладку на панель.

По одному болту с краев и снимаем.

Снимаем панель приборов. Красные стрелки болты, там где кнопки они под заглушками, просто выдергиваются. Зеленая защелка, Тянете на себя. Когда отщелкнулась, отводите правую часть панели и вытаскиваете всю панель со сдвигом направо, т.к. слева ее держит зацеп в районе кнопок включения света.
Маркером для удобства можно проставить цифры на кнопках и клемма чтобы потом не думать при сборке где что было. Со спидометром все просто, 2 болта и пару клемм. Не перепутаете, одна белая, другая красная.

Откручиваем панель. 4 болта на панели. Которые ближе всего к стеклу. 2 по краям центрального воздуховода и по 1 по краям панели, самые крайние.

Снимаем блок управления печкой. Снять ее можно и раньше. Перед этим нужно будет снять панели рулевой колонки и левую панель печки, что возле ног.
Блок управления заслонками. Защелки на горячий-холодный, лицо-ноги отщелкиваем на самой печке. Немного вытягиваем блок и отщелкиваем тросик заслонки салон-улица. Соответственно скидываем клеммы подсветки.

Откручиваем рулевую колонку. 2 гайки на 13 и два секретных болта. Сбиваются удобно зубильцем и молотком. Потом откручиваются щипцами или плоскогубцами. Рулевую колонку опускаем на сиденье.

Откручиваем нижние болты крепления панели к усилителю и снимаем панель.

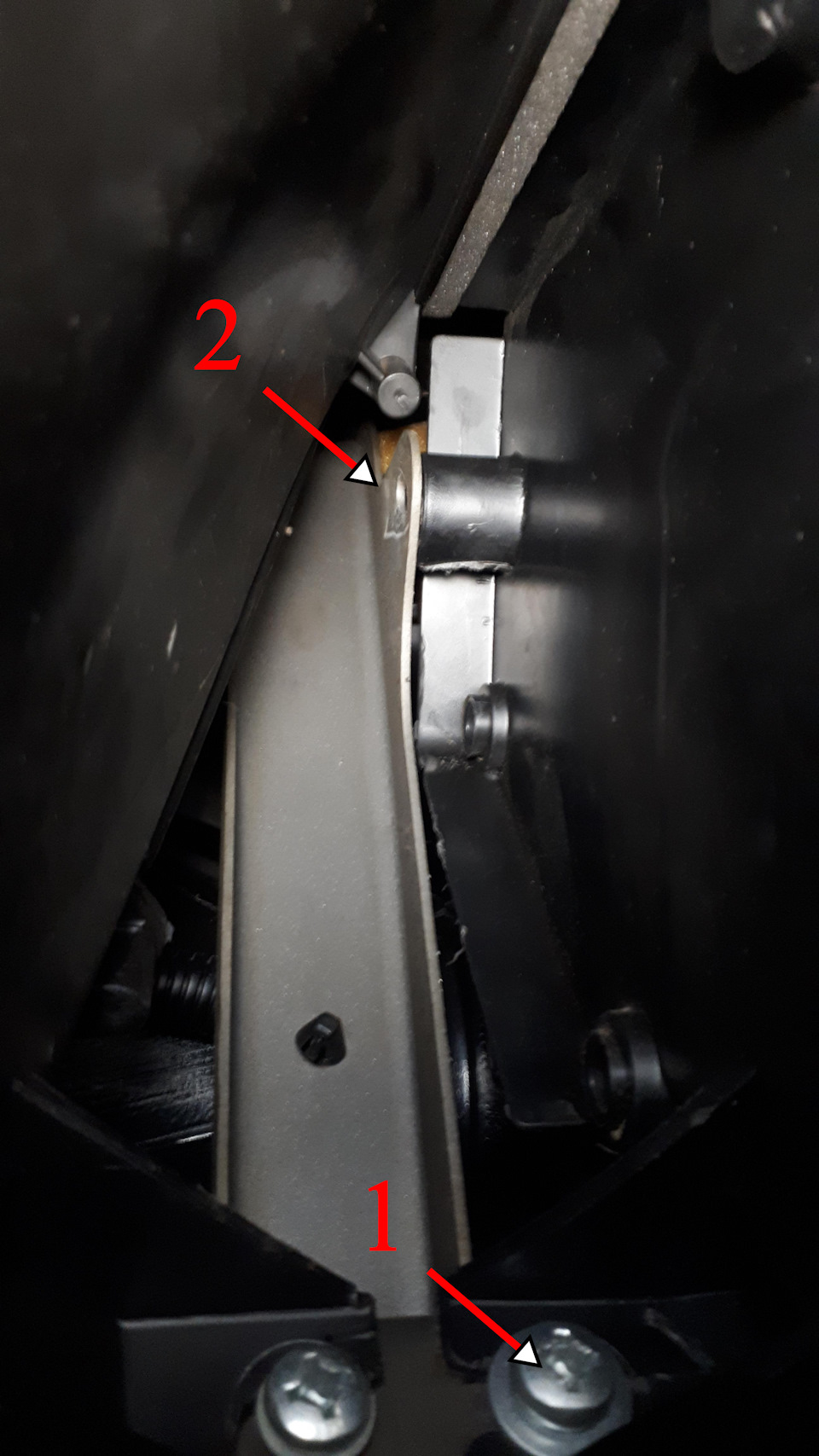

Нижнее крепление усилителя панели к кузову, прямо над рулевой колонкой, 4 болта.

Крепления корпуса вентилятора к усилителю. Сделал вот такую приспособу. Либо можно маленькой трещеткой с насадкой.

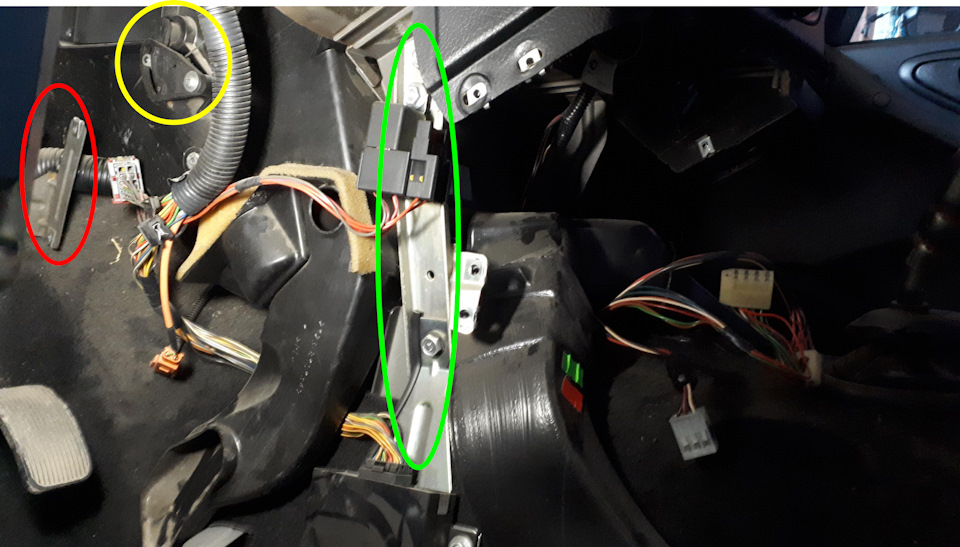

Крепление кондиционера и печки к усилителю. Зеленая стрелка один из «сексуальных» болтов. Я немного отогнул край усилителя щипцами и подлез к нему крестовой отверткой. При сборке его закручивать по желанию.

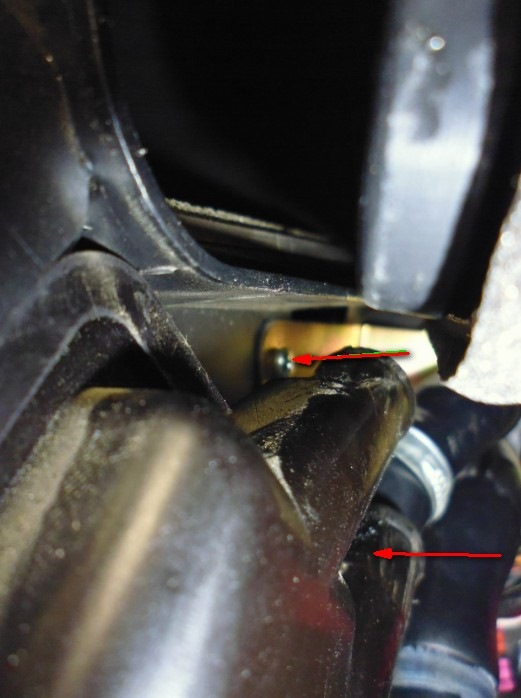

Левый болт печки для примера.

Откручиваем болты крепления усилителя к кузову и снимаем усилитель. Никаких силовых нагрузок. Если все открутили все снимается без лишних усилий. Отводим усилитель немного в сторону к сиденьям чтобы можно было вытащить печку.

Тройник печки, снимаем.

А теперь самые веселые болты, даже не болтики, шурупчики.
Жестянка которая нафик не нужна, но мешает снять корпус печки. Верхний откручивается пока шланги еще стоят на печке, подлезаем наискосок отверткой. Удобней до снятия усилителя, чтобы усилитель не мешался. Снимаем шланги, воротком с крестовинкой подлазим к верхнему немного отогнув печку.

Придумал вот такую штуку. Трещеточный ключ на 8, в него внедрил насадку для шуруповерта.

Откручиваем жестянку и с легкостью снимаем печку. Корпус кондиционера и жестянка, вид со стороны водителя.

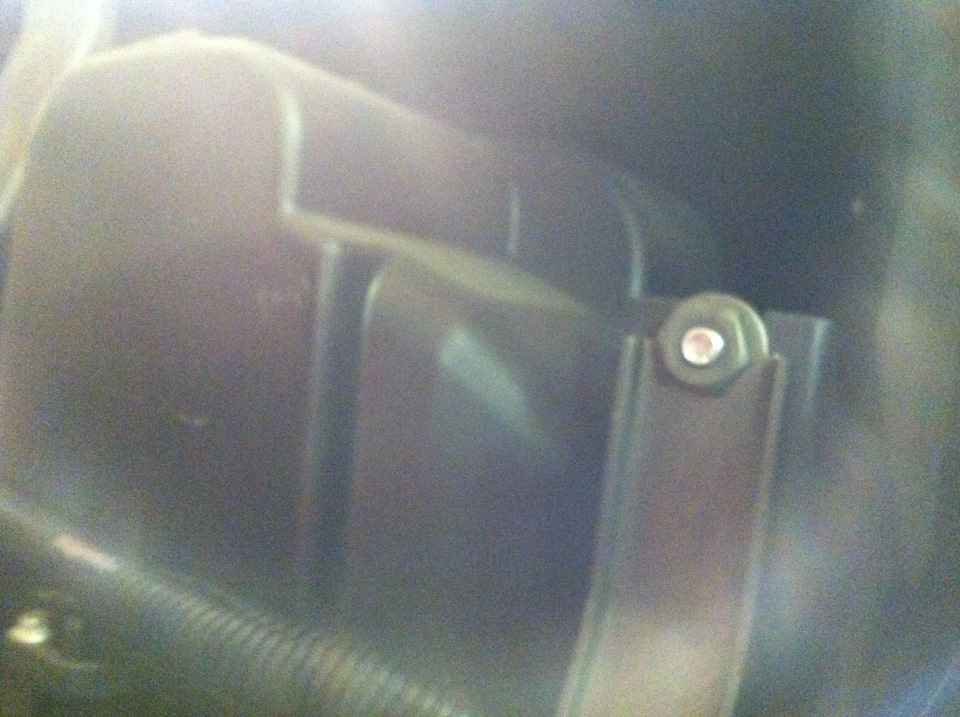

Крепление на печке.

При сборке обратно ее закручивать не нужно.

Антифриз протекал между половинками корпуса. Под ногами у водителя был антифриз а у пассажира было сухо.

Сборка в обратной последовательности.
Всем удачи на дорогах и вне дорог и чтобы вам не понадобилась замена радиатора печки на Шевроле Ниве с кондиционером)

Источник

Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без него

Радиатор печки выполняет важную функцию в системе отопления каждого автомобиля. При неполадках теплообменника работоспособность системы нарушается, что снижает не только комфорт управления транспортным средством, но также может привести к перегреву мотора. Существуют характерные признаки, которые указывают на то, что с радиатором возникли проблемы и деталь требует замены.

Где расположен радиатор печки на «Ниве Шевроле»

Система отопления автомобиля состоит из ряда элементов, без которых невозможно её нормальное функционирование. Одним из таковых является радиатор печки. Иногда с теплообменником возникают неполадки, для устранения которых необходимо демонтировать узел. Радиатор располагается в салоне за блоком управления отопителем. Помимо устройств отопления и вентиляции, автомобиль может оснащаться системой кондиционирования. Если в первом случае демонтировать радиатор можно без особых сложностей, то во втором потребуется приложить немало усилий.

Система отопления салона кузова: 1 — воздуховод вентиляции; 2 — воздуховод обогрева ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — вентилятор системы отопления; 7 — центральное сопло вентиляции салона; 8 — облицовка панели рычагов управления; 9 — передний воздуховод обогрева салона; 10 — задний воздуховод обогрева салона; 11 — воздуховод обогрева ног; 12 — отопитель в сборе; 13 — боковое сопло (радиатор печки находится внутри короба 12)

Когда радиатор требует замены

При длительной эксплуатации транспортного средства, с теплообменником возникают следующие проблемы:

Как заменить радиатор печки на «Ниве Шевроле» без кондиционера

Прежде чем приступить к демонтажу радиатора, потребуется слить тосол из системы охлаждения. Для этого откручивают болт на блоке цилиндров и снимают крышку расширительного бачка. Возможен также другой вариант, при котором открывают крышку бачка и отсоединяют трубку охлаждения дроссельного узла. Вместо этой трубки вставляют другой шланг, через который и удаляют жидкость. Чтобы ускорить процесс, можно аккуратно продуть бачок для слива остатков антифриза. Кроме этого, рекомендуется отсоединять минусовую клемму с аккумулятора.

Для замены радиатора печки необходимо открутить болт на блоке цилиндров и пробку расширительного бачка для слива охлаждающей жидкости

Инструменты для работы

Для демонтажа радиатора понадобятся:

Как снять радиатор печки

Стоит принять во внимание, что далеко не всегда рекомендации производителя по ремонту автомобиля являются самыми простыми и доступными для обычного автомобилиста. Поэтому довольно часто приходится опираться на опыт владельцев, осуществляющих ремонт своими руками с применением подручных средств и инструментов, прибегая к разным ухищрениям. Начнём процедуру разборки:

Видео: снятие и установка радиатора печки на «Ниве Шевроле» без кондиционера

Как заменить радиатор печки на «Шевроле Ниве» с кондиционером

При оснащении автомобиля системой кондиционирования заменить радиатор печки в домашних условиях гораздо сложнее, но всё же возможно.

Какие инструменты понадобятся

Для демонтажа потребуется:

Как снять испаритель и вентилятор

Прежде чем демонтировать радиатор, потребуется обеспечить доступ к нему. Для этого необходимо снять испаритель кондиционера. Выполняем процедуру пошагово:

Как снять радиатор

Демонтаж испарителя относится к подготовительным мероприятиям перед снятием радиатора печки. Вначале выполняем следующее пошаговые действия:

На этом процесс демонтажа завершается. Сборка производится в обратной последовательности. Рекомендуется при установке использовать новые патрубки, поскольку резиновые элементы со временем теряют свою эластичность. По желанию шланги можно посадить на герметик. По завершении всех процедур заливают охлаждающую жидкость в систему до необходимого уровня в расширительном бачке.

Видео: замена радиатора отопителя на «Ниве Шевроле» с кондиционером

Перед тем как наступят холода, рекомендуется проверить работу системы отопления и убедиться в герметичности соединений радиатора, чтобы снизить вероятность возникновения непредвиденных ситуаций. Если необходимо заменить радиатор на «Ниве Шевроле» с кондиционером либо без него, процедуру можно выполнить своими руками, несмотря на всю сложность работ. Нужно лишь запастись терпением и следовать пошаговым инструкциям.

Источник

Chevrolet Niva › Бортжурнал › Замена радиатора отопителя без снятия панели приборов, кондиционера – альтернативный способ.

Посетила меня учесть протечки радиатора отопителя, Шевик с кондиционером 2012 г.в., объявленная стоимость работ 7 т.р. Пошел читать интернет, вариантов замены множество и все достойны внимания. Заинтересовался способом, который кратко описан в видео

Подготовился (купил радиатор и патрубки), принялся за работу и все получилось. Теперь все по порядку:
1. Отсоединил клемму «-» аккумулятора.
2. Выполнил демонтаж сидений. Я снял оба, после чего пространства становится достаточным для выполнения работ в любой «понравившейся позе».
3. Выполнил демонтаж вещевого ящика с отсоединением подсветки и размыкателя.
4. Демонтировал облицовку туннеля пола (на фото еще не снял), крышку монтажного блока, кожух рулевой колонки, руль поднял вверх.

5. Демонтировал консоль панели приборов. Отключил попогрейку, прикуриватель, регулятор зеркал, магнитолу.
6. К этому времени тосол остыл, сливаем его. Я сделал это по методу.

7. Демонтировал вертикальную металлическую стойку консоли панели приборов (зеленый на фото), планку крепления боковой пластиковой накладки (красный на фото.). Снял тяги управления потоками воздуха (не все влезли на фото, желтый).

8. Далее демонтировал воздуховоды и всю обшивку передней части авто для тщательной просушки, так как было все пропитано тосолом. Получилось так.

9. Открутил винты и саморезы крепления отопителя к каркасу панели приборов: 1. Два снизу, расположены симметрично слева (№ 1 на фото) и справа, уровень доступа нормальный. 2. Саморез труднодоступный (№ 2 на фото), выкручивается с применением спец инструмента ключ + бита (представлен на видео выше).

10. Если машина с подушками безопасности (как у меня), то столкнемся с проблемой демонтажа блока управления подушками, который конечно стоит прямо под отопителем на металлической площадке и мешает сдвинуть печку (во всяком случае у меня не получилось). Блок крепится к шпилькам 3-мя гайками, к которым есть доступ. Откручиваем их и, приподнимая отопитель (после откручивания всех саморезов появляется люфт) вынимаем блок управления подушками, предварительно отключив от него шлейф проводов. С целью упрощения дальнейшей сборки укоротил шпильки, чтобы не мешали маневрам.
11. Отсоединяем патрубки (можно просверлить радиатор и все слить с полученного отверстия, что и надо было сделать) и встречаем тосол.
12. Далее печка сдвигается в сторону водителя и возникает возможность маневрирования. Необходимо ее установить под определенным ракурсом (смотрите внимательно видео, представленное выше и фото из него)

и радиатор достаточно легко демонтируется (см. фото).

Источник

Chevrolet Niva Диана › Бортжурнал › Замена радиатора отопителя (Шеви-нива) с кондиционером.

Всем привет!
Итак, как обещал попробую рассказать что да как мы делали, чтобы максимально приблизить вас к реальности и чтобы вы, дорогие друзья, не пугались самостоятельной замены радиатора печки на шниве с кондиционером.

Итак, у вас потёк радиатор печки, чтобы удостовериться в этом и не заниматься «мартышкиным трудом» трогаем со стороны переднего пассажира патрубки радиатора, если сухие, то смотрим под водительским ковром лужу. Если лужа от антифриза, то она будет жирная и сладкая на вкус. Итак если все признаки совпадают, то вероятнее всего потёк радиатор.

Едем в магазин, покупаем радиатор. Я купил обычный алюминиевый за 500 рублей и на всякий случай хомутов. Так же вам понадобится 10 литров антифриза. Так же запаситесь коробочками под саморезы, ведь их будет реально много!

Сливаем антифриз. Чтоб вышло как можно больше подуйте в расширительный бачок.

Сразу скажу что нужно снимать торпедо, если не хотите попасть на заправку кондея, хотя судя по догадкам и в том случае придётся снимать торпедо.

Первым делом снимаем бардачок, снимается легко, проблем не должно возникнуть.

Откручиваем центральную консоль вместе с магнитолой. Тут тоже ничего сложного.

Далее откручиваем декоративную панель центральной консоли, которая с боку. Ослабляем облицовку туннеля КПП. Для этого достаточно открутить по одному (вроде бы) крайнему саморезу. Со стороны водителя ближе к педалям, со стоны пассажира аналогично.

Далее начинаем разбирать !декоративную облицовку! торпедо, попутно скидывая приборную панель и подрулевой кожух с переключателями.Вытаскиваем воздуховод, который находится за приборной панелью. Тут помучаться вам придётся с тросиками. Почему нельзя снять торпедо целиком? — спросите вы. Вот этот болт вам не даст.

Итак мы имеем такую вот штуку. Каркас торпедо вместе с рулевой колонкой.

Откручиваем карданчик рулевой колонки. И начинаем откручивать каркас торпедо, предварительно скинув всю проводку с неё. Аккуратненько вытаскиваем всё это из машины и вуаля. Вы почти добрались до радиатора.

Далее откручиваем корпус радиатора от испарителя и туннеля КПП. Тут вам встретится шуруп, каторый находится между кожухом испарителя и кожухом радиатора. Это реально засада! Откручивается с бубном и матами. При сборке можно не закручивать, т.к. закрутить его ещё сложнее, а держать он ничего практически не держит. Вытаскиваем центральный воздуховод и воздуховод, который проводит воздух в ноги водителя.
Вроде бы всё. Выкручиваем 2 шурупа на радиаторе. Вытаскиваем, ставим новый. И начинаем собирать в обратном порядке.

Если при сборке у вас осталось пара лишних саморезов, значит вы всё собрали правильно!

Спасибо за внимание! Если вдруг будут вопросы или я что-то может забыл добавить, обращайтесь, с радостью подскажу.
Самое главное не бойтесь объёма работ и берегите себя!

Источник

Замена печки ваз 2123 с кондиционером

Явление запотевания стёкол, появление не парфюмерного запаха в салоне, ощущение сладковатого привкуса относятся к первым признакам неисправности радиатора печки отопителя. Причиной тому служат нарушения герметичности соединений, появление подтёков тосола с характерным запашком.

Расположение радиатора печки на Шевроле Нива

Расположение радиатора отмечено стрелочкой

Помимо термостата и насоса в систему отопления входит и теплообменник (радиатор). Расположено по центру щитка приборов и визуально можно видеть.

Радиатор отопителя находится в ногах слева от пассажира

Причины неисправностей

Радиатор отопителя потёк

Длительная эксплуатация автомобиля неизбежно приводит:

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется набором инструмента, включая плоскую и крестообразную отвёртку, пассатижи, малого размера (8, 10, 14) торцевые головки.

Предварительно: отсоединяется клемма АКБ, ведущая на «массу». Ключ зажигания лучше извлечь. Приступать к процессу желательно по истечение 2–3 минут с целью полного разряжения резервного конденсатора.

Сливаем тосол

Придерживаясь этапа подготовительных операций, из системы отопления сливается тосол.

Предлагается обычный вариант слива тосола, сопровождающимся снятием нижнего болта и открытием крышки расширительного бачка.

Второй альтернативный метод выполняется открытием крышки бачка и отсоединением трубки охлаждения дроссельного узла. На место трубки вставляется иной шланг, через которую сливается антифриз. Для форсирования процесса бочок можно продуть, чтобы удалить остатки жидкости.

Технология без снятия панели приборов

За основу замены теплообменника берётся опыт водителей, который позволяет устранять сложные процедуры демонтажа приборной панели.

Снимается, так называемый, перчаточный отсек и воздуховод обогрева пассажира (ног) отвинчиванием саморез.

Для наглядности фото на новом радиаторе. Без удаления этого кусочка радиатор не одеть

Обклеивание края радиатора поролоном для исключения возможности попадания воздуха

Как и при демонтаже старого узла, рамка нового радиатора с отрезанным уголком вставляется в штатное гнездо.

Видео с заменой без снятия панели

Комплектация с кондиционером

Демонтаж радиатора печки усложняется оснащённостью автомобиля кондиционером. Операция кропотливая, но смекалка, любознательность значительно упрощают процесс.

В процессе замены потребуется снять испаритель кондиционера

Из существующих двух способов замены радиатора печки предпочтителен вариант со снятием панели приборов. Процесс гарантирует сохранность кондиционера. В другом случае возникает необходимость нарушить герметизацию его с последующей заправкой фреоном.

Демонтаж панели предусматривает этапы, идентичные процедуре снятия теплообменника без кондиционера. За некоторым исключением:

Итак, печка свободна, после удаления с неё тройника. Чтобы при сборке не осталось лишних крепёжных деталей, придерживайтесь строгой, обратной последовательности.

Убеждение в неисправности радиатора приходит после проверки подводящих трубок, патрубков, шлангов на предмет герметичности.

Заключительный этап работ

В обратной последовательности монтируются трубки, крепятся хомуты, прикручивается болт расширительного бачка. Бочок заливается тосолом и после нескольких дней эксплуатации машины, контролируется уровень жидкости в бачке. Отсутствие подтёков, запаха и тёплый уют в салоне станет поводом установки на место перчаточного ящика.

Комфорт в салоне любого автомобиля в холодное время года во многом определяется эффективностью и исправностью системы отопления. Проблемы с отоплением чаще всего возникают из-за неисправного радиатора печки.

Назначение радиатора печки автомобиля «Нивы Шевроле»

Радиатор печки в автомобиле «Нива Шевроле Ниве» представляет собой обычный теплообменник. Через его трубки проходит нагретый двигателем антифриз, подающийся с радиатора системы охлаждения. На этих трубках есть множество тонких рёбер, которые быстро нагреваются. Горячий радиатор обдувается печным вентилятором, и тёплый воздух через систему воздуховодов подаётся в салон автомобиля.

Радиатор отопителя представляе собой обычный теплообменник

Расположение радиатора печки

В автомобиле «Нива Шевроле» радиатор печки расположен за бардачком. Для обеспечения к нему свободного доступа необходимо снять приборную панель.

Печной радиатор «Шевроле Нивы» располагается за перчаточным ящиком

Полностью демонтировать панель приборов проблематично и трудоёмко, поэтому обычно снимают лишь бардачок.

Признаки неисправности печного радиатора

Основные признаки выхода из строя радиатора печки следующие:

При обнаружении хотя бы одного из этих признаков при отсутствии течи из трубок с антифризом можно смело готовиться к замене радиатора печки.

Замена печного радиатора на «Ниве Шевроле» с кондиционером

Для проведения работ потребуются новый радиатор отопителя и следующие инструменты:

Кроме этого, следует заранее подготовить ёмкость для слива антифриза.

Порядок замены радиатора печки

Для замены радиатора печки на «Ниве Шевроле» с кондиционером необходимо выполнить следующие действия.

Крестообразной отвёрткой откручиваются саморезы на боковой панели в салоне и саморезы крепления бардачка.

Панель со стороны пассажира откручивается крестовой отвёрткой

При демонтаже радиатора печки нужно снять салонный фильтр

Чтобы получить доступ к радиатору печки, необходимо выкрутить болты крепления испарителя

Под испарителем открывается доступ к патрубкам и креплениям радиатора

Для извлечения радиатора отгибаются крепёжные планки

Видео: замена печного радиатора на «Ниве» с кондиционером

Замена печного радиатора на «Ниве Шевроле» без кондиционера

Для замены печного радиатора на «Ниве Шевроле» потребуются те же самые инструменты. Однако алгоритм замены несколько отличается.

Последовательность действий при замене радиатора печки

Порядок замены радиатора печки на «Ниве Шевроле» без кондиционера следующий.

Из отопительной системы сливается весь антифриз. Полный слив охлаждающей жидкости занимает 7–10 минут.

Перед заменой радиатора печки необходимо слить антифриз из расширительного бачка

Бардачок снимается с помощью крестообразной отвёртки

При снятии патрубков под радиатор следует подставить небольшую ёмкость для антифриза

Радиатор печки прикрпелён к кузову двумя болтами

Уголок пластиковой рамки отламывается плоскогубцами или спиливается ножовкой по металлу

Видео: замена печного радиатора на «Ниве» без кондиционера

Проблемы выбора нового радиатора

Для автомобиля «Нива Шевроле» на рынке можно найти алюминиевые и медные радиаторы, отличающиеся как по рабочим характеристикам, так и по цене.

Алюминиевые радиаторы

Основные достоинства алюминиевых радиаторов:

К недостаткам таких радиаторов относят:

В России алюминиевые радиаторы производятся фирмой LUZAR и заводом «Оренбургский радиатор».

Радиаторы LUZAR отличаются низкой стоимостью

Медные радиаторы

Медные радиаторы имеют ряд достоинств, основные из которых:

Недостатки медных радиаторов:

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Медные радиаторы ДААЗ хорошо держат тепло

Наибольшим спросом у автовладельцев пользуются медные радиаторы производства ДААЗ и ШААЗ.

Таким образом, заменить радиатор печки автомобиля «Нива Шевроле» довольно просто. Потребуется новый радиатор, стандартный набор слесарных инструментов и не более двух часов свободного времени.

Резидент

622
30 июл 2009, 11:10
Москва

Блог:Просмотр записи (0)

На 120000 км пробега обнаружил, что потекла печка: потело лобовое изнутри и промок коврик в ногах пассажира.
Секс с торпедой я отверг сразу. Ну его нафиг. Технологию почерпнул из предыдущих сообщений (вариант с установкой радиатора отопителя от «Газели»). Земной поклон опубликовавшему.

Итак, что использовал:

Материалы:
1) Радиатор отопителя ГАЗ 3302 газель 18мм 03- Luzar арт.LRH0306 алюм. с прямыми пластмасс.патрубками ф18мм (корпус без патрубков почти один-в-один как наш; он немного длиннее, но немного уже, по толщине тот же) =750 руб.
(Исправил: радиатор не волговский, а газелевский).
2) комплект из 4-х патрубков Лузар ф18мм от инж.2108 (понадобятся 3 шт) =370 руб.
3) переходник штуцер 20мм «елочка» /резьба НР 3/4» = 90 руб.
4) то же, только резьба ВР 3/4″ =90 руб.
5) Хомуты червячные 6 шт. =100 руб.
6) Силиконовый герметик 1-2 тюбика;
7) Перфолента «Волна» или иное – 1-2 отрезка по 10 см.
Саморезы короткие 2-4 шт
9) Полоски из поролона (опред.по месту).
10) Впитивающие пеленки однораз. 3-4 шт.
11) Емкость для сбора тосола и «желобок» вырез.из пласт.бутылки 0,5л.
12) Широкий скотч/изолента – 0,5-1,0м.
13) Тосол 2-3 л. = 200 руб.

Инструменты:
– отвертка крестообр.;
– силовая отвертка с прям.жалом;
– коротенькая отвертка с трещеткой;
– паяльник 100 Вт с изогн.(90°) жалом; жало лучше заострить;
– нож
– шило
– гаечн.ключ 10.

Технология:
1) Отодвинуть сиденья назад до упора;
2) Снять бардачок, убедиться что течет именно радиатор; снять коротенький воздуховод у ног пассажира;
3) Снять боковую накладку справа от ног водителя;
4) Снять датчик стоп-сигнала с педали тормоза;
5) Снять с корпуса отопителя и отвести в сторону жгут проводов (фишки разъединить);
6) Снять пластм.сектор управления заслонкой печки;
7) Застелить пеленками пол и тоннель у пассажира;
Силовой отверткой развальцевать бачок радиатора с патрубками. С невидимой стороны тоже вполне удобно развальцовывать;
9) Подставить желобок с емкостью и слить тосол из печки;
10) Пока стекает, вырезать паяльником окно в корпусе отопителя со стороны водителя;
11) Разъединить радиатор и бачок с патрубками с пассажирской стороны;
12) Вытащить радиатор через вырезанное окно. Возможно понадобится окно подработать, а вальцовку на радиаторе загнуть обратно (я сжимал лапки разводным ключом);
13) Снять полностью шланги с патрубков ослабив хомуты. Со стороны моторного отсека тоже. Места маловато, но если есть маленькая трещётка и удлинители, то неудобств почти не будет. С ресивера лучше снять клапан адсорбера, крепящийся на 2-х болтиках (гаечн.ключ 10);
14) Дорабатываем газелевский радиатор по ширине путем приклейки к нему скотчем поролона (чтоб воздух в корпусе печки через щели сверху и снизу «вхолостую» не проходил);
15) Для примерки новых шлангов вставляем радиатор в проделанное окно. У него патрубки несимметрично расположены. Вставлять радиатор нужно так, чтобы один из патрубков был в самом низу. Это будет подача. Да, это не совсем правильно с технической точки зрения. Впрочем, будет выполняться другое условие эффективного теплообмена: поток тосола и воздух будут двигаться навстречу друг-другу. Надо понимать, что радиатор не родной. При примерке шлангов радиатор придется двигать туда-сюда.
16) Взять новый самый длинный шланг из комплекта 2108 и из салона через верхнее отверстие протолкнуть в моторный отсек. Если в моторном отсеке его слегка наживить (хоть на пол-шишечки) на подводящий патрубок (он сразу напротив отверстия и смотрит немного вверх), а затем из салона шланг подтолкнуть, то он замечательно садится на место. Предварительно нужно не забыть просиликонить патрубок на двигателе и набросить на него хомут. Так удобнее, чем хомут на шланг одевать. Угловой отвод этого шланга в салоне должен смотреть в сторону отопителя и подходить к нижнему патрубку радиатора.
17) Второй шланг будет составным. Берем новых 2 шланга. Один из них короткий изогнутый, с 2-мя отводами под 90гр. будем резать. Другой (подобрать из 2-х оставшихся) просовываем из салона в моторный отсек. Режем короткий шланг по месту. Вставляем в него соединенные между собой латунные штуцеры. Не забываем силиконить и хомутить. Соединяем получившийся шланг с отводящим патрубком на двигателе, а затем со шлангом, торчащим из перегородки отсека. (Вместо сборного шланга можно использовать какой-нибудь другой целый шланг);
18) При подгонке выяснится, что патрубки радиатора длинноваты и надетые на них шланги упираются в корпус испарителя кондиционера. Патрубки (возможно и шланги) лучше укоротить на 1,5-2 см. (Я этого делать не стал, о чем сейчас жалею. У меня получилось зауженное сечение. Дует конечно горячим воздухом, но не как раньше. Буду переделывать однозначно.)
19) Мажем патрубки радиатора силиконом, вставляем его в окно, соединяем шланги.
20) Ставим сектор управления заслонкой на место и соединяем фишку рядом с отопителем.
21) Доливаем тосол, заводим двигатель, смотрим утечки, проверяем обогрев.
22) Если все в порядке, то радиатор фиксируется перфолентой с короткими саморезами прямо к пластмасс. корпусу отопителя. Отверстия намечаем шилом.
23) Щели герметизируем поролоном и силиконом.
24) Коротенький воздуховод (у пассажирских ног) придется немного подработать ножом по месту – он упирается в шланги.
25) Ставим на место накладку и бардачок.

Делал не торопясь, времени ушло 8 часов. Сэкономил около 9-10 тыр. (объявили в сервисе).
Всем кто сомневается – не сомневайтесь, делайте именно так. Если печка потечет еще раз, то ее замена будет гораздо проще, быстрее и дешевле.

Последний раз редактировалось замес 13 апр 2017, 12:47, всего редактировалось 2 раз(а).

Источник
