Chevrolet Niva 80 усталых пони › Бортжурнал › Мелкий ремонт: замена щёток на генераторе КЗАТЭ 80А с индексом 9402.3701-04
На прошлой неделе при пробеге в 129 с копейками тысяч захотел посмотреть состояние щёток — в итоге они оказались практически полностью изношенными, и, как выяснилось, у меня на генераторе стояли щетки не от десятки с круглой «шоколадкой», а какие-то свои щётки с двумя проводками и квадратной «шоколадкой», которые были куплены за 460 рублей в ближайшем магазине запчастей (почти вдвое дороже десяточных) и ждали своего часа. А ждать им пришлось не долго))
Позавчера, возвращаясь с работы из соседнего города обратил внимание, что напряжение держится в пределах 13,6-13,7В. А сегодня поехали с корешем в деревню за картофаном, но когда выехали обратно загорелась в полнакала лампа аккумулятора и напряжение упало до 11,4 вольт. Хорошо что генератор на шниве установлен в легко доступном месте (хотя на первых шнивах он был расположен как на классике, так что не всем повезло)
В итоге ремонт занял от силы 10 минут)) Из инструментов нужны только плоская отвёртка и гаечные ключи на 10 и на 6.
Сначала стоит снять клемму с аккумулятора. Лично я решил не снимать, чтобы не настраивать заново магнитолу, но при этом нужно СОБЛЮДАТЬ БОЛЬШУЮ ОСТОРОЖНОСТЬ! Можно сделать мощное КЗ! Итак, ключом на 10 отвинчиваем гайку с гровером и снимаем силовые провода с клеммы генератора:
Отцепляем тонкий провод от генератора. Крышка генератора держится на трёх защёлках, язычки которых легко ломаются:
Но при этом крючок защёлки не отламывается, так что если и сломаете — ничего страшного)
Сама крышка сидит на генераторе туговато, так же неудобно подлезать к нижней защёлке. Я отцеплял их по одной, слегка сдвигая крышку, пока она не снялась.
Ключиком на 6 отворачиваем 2 винтика крепления щёток. У меня они на 130 тысячах пробега были такие:
Осталось лишь отцепить 2 провода и внутри ещё один провод и они снимутся.
Считаю что это для них очень хороший пробег) На новых щётках не было уплотнительной квадратной резинки — снял с родных щёток. Ну и сборка в обратном порядке)
Для шнивского 80А генератора с индексом 9402.3701-04 нужны щётки с реле-регулятором типа 845.3702

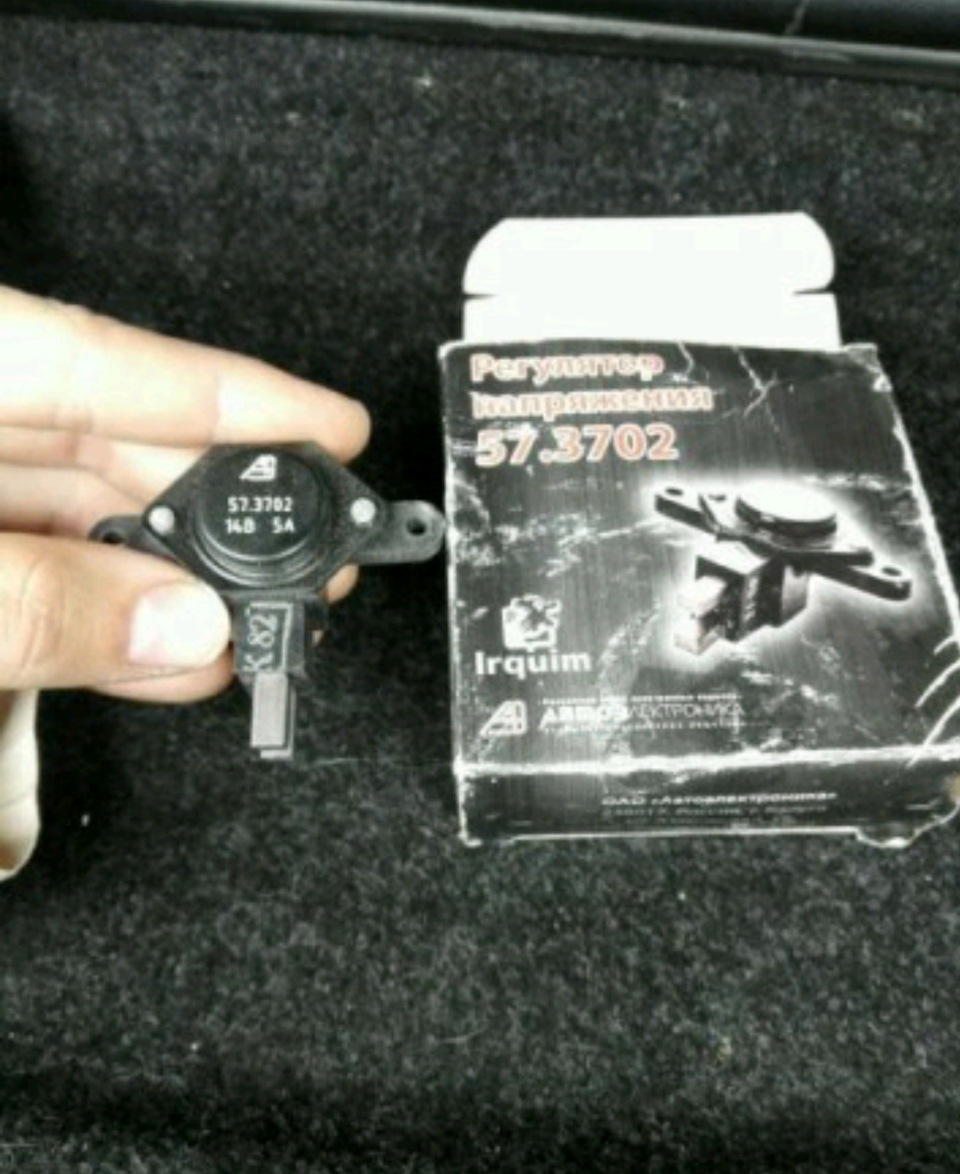

И для сравнения — регулятор от десятки, который к моему генератору не подошел(хотя если проводки приделать, то возможно тоже подойдет, но не гарантирую))
Всем ровных дорог и ставьте правильные щётки)
Замена щёток генератора шевроле нива
Снятие, разборка, проверка, сборка
Снятие генератора с Нивы Шевроле (верхнее расположение)
На моей любимой ШНиве зимой стал быстро разряжаться аккумулятор. Приходилось его заряжать каждые 2 недели. Причин для такого поведения аккумулятора может быть несколько, но так как уже начал подсвистывать подшипник генератора то решил начать с его ревизии.
На моем автомобиле генератор установлен 80А 2123-3701010-01 (9402.3701-01). Расположение генератора на двигателе верхнее. Это очень упрощает задачу его снятия с автомобиля.
Для снятия генератора мне потребовались:
Сначала необходимо ослабить натяжение ремня привода вспомогательных агрегатов (некоторые по привычке называют его ремень генератора нивы, но это неправильно т.к. этот ремень крутит еще и помпу и насос гидроусилителя) иначе сбросить его не получится. Для этого необходимо ослабить гайки крепления кронштейна натяжного ролика (две гайки на 8 одну гайку на 10) и выкрутить регулировочный болт на 10. До дальней гайки на 8 дотянуться рожковым ключом проблематично, я использовал трещотку с головкой на 8.
Сначала ослабляем 3 гайки, а затем начинаем выкручивать регулировочный болт до тех пор, пока не появится слабина в ремне и не удастся его скинуть с шкива генератора.
Теперь можно приступить к снятию генератора. Я всегда, если работать предстоит с электрическими компонентами или устройствами, отключаю от аккумуляторной батареи минусовую клемму. Далее необходимо отключить от генератора подходящие к нему провода. Один провод подсоединяется колодкой к выводу генератора «D». Это вывод обмотки возбуждения генератора. Также необходимо открутить гайку на 10 и отсоединить провода с контактного болта «B». Сверху от грязи болт прикрывает резиновый защитный колпачок, который предварительно нужно снять с болта и сдвинуть вверх по проводам.
Далее ключем на 13 отварачиваем две гайки и вынимаем 2 болта крепления генератора к двигателю.
Ниже на фото показано место установки генератора с установленными на место болтами крепления (чтоб не потерялись
).
Генератор с автомобиля снят и теперь можно заняться его разборкой и проверкой.
Разборка генератора шевроле нива 80А 2123-3701010-01 (9402.3701-01)
Так ка дело было зимой, то принес генератор домой. Почитав различные статьи по разборке генераторов сначала несколько сомневался, что удастся мне разобрать его дома, «на коленке», без съемников или простейших тисков. Однако мне все удалось.
Начал я со снятия шкива генератора. Тут меня поджидала первая проблемка. Гайка шкива никак не хотела откручиваться. Руками шкив было не удержать, а тисков у меня дома нет. После нескольких неудачных попыток все же мне удалось достаточно хорошо зафиксировать шкив с помощью старого ремня привода вспомогательных агрегатов.
Я обмотал шкив два раза старым ремнем, далее с небольшим отступом завязал узел. Между шкивом и узлом засунул накидной длинный ключ и несколько раз его провернул, затягивая ремень на шкиве. Установил ключ под шкив таким образом, чтоб он фиксировал шкив от проворачивания при откручивании гайки, т.е. при движении кривого шестигранника с головкой вниз (на фото ниже).
Даже при такой фиксации шкива мне не сразу удалось открутить гайку. Мне помог длинный тяжелый ключ. Я им бил со всего размаху по самому концу шестигранника. После пятого или седьмого удара гайка поддалась и далее открутилась рукой.
На фото ниже все то, что снялось вместе со шкивом. Порядок (с права на лево) соответствует порядку снятия с генератора.
Далее снимаем пластиковую крышку генератора. Для этого надо предварительно отщелкнуть три пластиковые защелки. После этого крышка легко сдвигается с корпуса генератора.
Вот фото внутренностей моего генератора, которые были скрыты под крышкой.
Для замены или проверки технического состояния щеток, а также для разборки генератора, необходимо снять с генератора регулятор напряжения в сборе с щеткодержателем. Он прикручен двумя шурупами к корпусу генератора. Необходимо также отключить идущий к нему провод.
Откручиваем 4 стяжных винта и разъединяем переднюю крышку генератора и корпус.
Ротор из подшипника можно выбить следующим способом:
Так как изначально планировал заменить передний подшипник генератора (он начал скрипеть и пищать на холодную) то церемониться с ним не стал, а просто выбил его попавшейся под руку головкой. Впрочем (скажу забегая в перед) зря я так с ним обошелся. Купленный мной в магазине новый подшипник имел люфты большие, чем родной французский подшипник, отходивший на машине почти 10 лет. Нужно было бы его просто открыть, промыть и снова забить смазкой.
Проверка и ремонт генератора нива шевроле
Так как мой генератор был рабочий и нуждался лишь в ревизии, тут пока не будет конкретных советов. Я лишь опишу то, что сделал я и на что я обращал внимание.
- При снятии регулятора напряжения с щеткодержателем необходимо убедиться, что щетки выступают из щеткодержателя не менее чем на 5 мм. Проверьте легкость перемещения щеток в щеткодержателе. В противном случае регулятор необходимо заменить.
Также необходимо проверить сопротивление обмоток ротора генератора. Для этого измеряем сопротивление между двумя контактными кольцами. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор.
Обязательно необходимо зачистить все места электрического контакта. Важными являются место контакта конденсатора на корпус генератора (зачистить), провод конденсатора (зачистить и затянуть). Немало важно надежно притянуть конденсатор с помощью винтов к корпусу, что обеспечит надежный контакт.
Сборка генератора шевроле нива 80А 2123-3701010-01 (9402.3701-01)
Как я уже писал выше, новые подшипники из магазина, имели люфт больший, чем проходившие 10 лет родные французские подшипники. Так что всем советую аккуратнее выпрессовывать их, чтоб была возможность поставить их обратно, после чистки и смазки.
Снятый с генератора родной французский подшипник.
Купленный в магазине подшипник для замены уже имеет значительный люфт.
Новый подшипник в переднюю крышку устанавливаем очень легкими ударами молотка, исключительно по внешнему кольцу подшипника, ударами по кругу. Предварительно конечно необходимо вычистить и промыть место посадки подшипника в крышке.
Вставляем ротор осью в подшипник. Для его осаживания слегка постукиваем молотком по передней крышке генератора в направлении стрелок.
Далее все скручиваем и устанавливаем в обратной последовательности. Затягивание шкива производил аналогично его откручиванию (см. вверху), т.е. удерживал от проворачивания старым ремнем а по шестиграннику стучал тяжелым рожковым ключем.
Примечание
Хочу отметить один момент. Часто, генератор выдает пониженное напряжение по причине окисления контактов. Поэтому, при сборке генератора, обязательно нужно зачистить и протянуть все электрические соединения. Больное место генератора нивы шевроле это контактный болт. У него в результате эксплуатации ослабляется гайка, которая его притягивает к выпрямительному блоку. Попавшая влага окисляет плоскости контакта и увеличивает его сопротивление. Поэтому настоятельно рекомендую раскрутить полностью этот болт и зачистить все элементы этого соединения. Также при сборке необходимо хорошо контактный болт зафиксировать на выпрямительном блоке.
Для того, чтобы вырабатываемый генератором ток не терялся на соединениях, советую зачистить и протянуть электрические соединения генератор – аккумулятор, аккумулятор-масса, двигатель – масса.
На прошлой неделе при пробеге в 129 с копейками тысяч захотел посмотреть состояние щёток — в итоге они оказались практически полностью изношенными, и, как выяснилось, у меня на генераторе стояли щетки не от десятки с круглой «шоколадкой», а какие-то свои щётки с двумя проводками и квадратной «шоколадкой», которые были куплены за 460 рублей в ближайшем магазине запчастей (почти вдвое дороже десяточных) и ждали своего часа. А ждать им пришлось не долго))
Позавчера, возвращаясь с работы из соседнего города обратил внимание, что напряжение держится в пределах 13,6-13,7В. А сегодня поехали с корешем в деревню за картофаном, но когда выехали обратно загорелась в полнакала лампа аккумулятора и напряжение упало до 11,4 вольт. Хорошо что генератор на шниве установлен в легко доступном месте (хотя на первых шнивах он был расположен как на классике, так что не всем повезло)
В итоге ремонт занял от силы 10 минут)) Из инструментов нужны только плоская отвёртка и гаечные ключи на 10 и на 6.
Сначала стоит снять клемму с аккумулятора. Лично я решил не снимать, чтобы не настраивать заново магнитолу, но при этом нужно СОБЛЮДАТЬ БОЛЬШУЮ ОСТОРОЖНОСТЬ! Можно сделать мощное КЗ! Итак, ключом на 10 отвинчиваем гайку с гровером и снимаем силовые провода с клеммы генератора:
Разборка и сборка генератора Нива Шевроле (Ваз-2123)
Разбираем генератор для проверки и замены регулятора напряжения, выпрямительного блока, ротора, статора и подшипников.
Замену регулятора напряжения можно выполнить на автомобиле,
не демонтируя генератор. При этом нужно снять рукава подвода воздуха к дроссельному узлу (см. «Снятие рукавов подвода воздуха к дроссельному узлу», с. 151). Для наглядности замену регулятора напряжения показываем на снятом генераторе.
Помечаем взаимное положение статора и крышек генератора.
Вынимаем пластмассовую втулку подшипника из задней крышки.
Надеваем на гайку крепления шкива головку «на 24» с воротком.
Передний подшипник заменяется только в сборе с передней крышкой генератора, т. к. он запрессован и завальцован в крышку.
. и вынимаем его из передней крышки генератора.
Сборку генератора выполняем в обратной последовательности.
Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок.
. и, равномерно заворачивая стяжные болты, запрессовываем статор в переднюю крышку.
VESKO-TRANS.RU
АвтоНовости / Обзоры / Тесты
Замена Щеток Генератора Нива Шевроле
Генератор «Шевроле Нива«: Возможные неисправности и ремонт
Настоящим победителем среди джипов на современном авторынке страны является автомобиль Niva Chevrolet. Он сочетает в себе удивительные черты как туристического джипа, так и автомобиля для семейных поездок. Благодаря низкому весу и небольшим навесам, Niva Chevrolet может управлять внедорожником и Ford. Легко преодолевает крутые подъемы.
Но электронная система. одно из самых уязвимых мест в автомобиле. При постоянном осмотре электрических элементов, при своевременном удалении грязи и воды, ремонт не требуется даже в течение всей эксплуатации автомобиля.
Работа генератора
Генератор Chevrolet Niva отвечает за надежную и качественную работу электронной системы. Владелец должен быть в состоянии выявить возможные неисправности и провести качественный ремонт, поскольку работа всех осветительных приборов зависит от его рабочего состояния. Это также влияет на заряд батареи. Источник постоянного тока обеспечивается генератором.
Несмотря на небольшие размеры, генератор обладает большой прочностью. Для предотвращения поломки и сбоя автоматического контроллера владелец должен соблюдать правила эксплуатации автомобиля.
Все большее внимание следует уделять тому, как работает генератор Chevrolet Niva. Неисправности, которые привели к сбоям в его работе, можно найти в автоматической диагностике. Ремонт полностью зависит от степени сложности отказа.
Неисправности, возникающие в генераторе
Генератор Chevrolet Niva, изображенный в нашей статье, может иметь следующие проблемы:
Владелец автомобиля должен быть ознакомлен с основными причинами неисправности генератора. Кроме того, вы должны знать методы устранения этих поломок, а также профилактические меры по их предотвращению.
Шевроле Нива Генератор
В зависимости от типа тока, генераторы постоянного и переменного тока. Владельцы служебного автомобиля время от времени не знают, но какие генераторы они используют для этой модели? Chevrolet Niva была оснащена электромеханическим устройством переменного тока. Есть встроенный диодный мост. выпрямитель. Для обеспечения питания потребителей он преобразует мощность переменного тока в мощность постоянного тока. Диодный мост с генератором является одним механизмом, их можно разместить как в корпусе, так и в крышке генератора.
На последний влияет скорость автомобиля и скорость его двигателя, поскольку генератор соединен ремнем с коленчатым валом. Реле регулятора напряжения установлено для регулирования выходного тока. Кроме того, встроенные регуляторы напряжения встроены в современные генераторы.
Генератор Chevrolet Niva может испытывать следующие неисправности:
Если неисправность является механической, это включает в себя поломку крепления, корпуса, неисправность нажимных пружин, подшипников, ременной передачи или другие неэлектрические поломки.
Первый тип дефекта может привести к поломке обмотки, прожиганию или износу щетки через ротор, и между витками появится короткое замыкание. Диодный мост и реле контроллера могут быть неисправны.
Изредка могут быть признаки того, что генератор Chevrolet Niva вышел из строя, но эти проблемы могут быть вызваны совершенно другими причинами.
Симптомы генератора
Обычно есть несколько признаков отказа генератора:
Ремень генератора Chevrolet Niva
Чтобы не попасть в неприятную ситуацию, убедитесь, что ремень генератора Chevrolet Niva работает. Поэтому наличие механических повреждений шкив может вызвать повреждение ремня, в результате чего он может сломаться.
Замена ремня генератора
Чтобы заменить ремень генератора Chevrolet Niva, используйте следующие инструменты:
В машине «Шевроле Нива» замена Ремень генератора работает следующим образом:
Без зарядки Шевроле Нива. ремонт генератора
Возврат денег за покупки (Служба возврата): группа ваших одноклассников.
Нива Шевроле: Генератор. самая распространенная проблема
как удалить генератор на Шевроле Нива Сделай сам.
Процесс замены ремня генератора завершен.
роликовый генератор
Натяжение ремня влияет на работу генератора. Роликовый генератор Chevrolet Niva регулирует его. При управлении автомобилем убедитесь, что каток находится в хорошем рабочем состоянии. Когда есть малейшее подозрение на неудачу »Шевроле Нива«подлежит ремонту.
Как заменить натяжной ролик
Роликовое устройство генератора вполне обычное. Подшипник является его главной деталью. При отвинчивании или замедлении ремня необходимо проверить сам подшипник, повернув его вручную. Рабочий ролик имеет тихое вращение, в нем нет рывков и укусов. Если ролик неисправен, его необходимо заменить, который может быть даже в гараже, на наименьший набор устройств.
Установите крепление или другой инструмент, который может препятствовать движению коленчатого вала, чтобы диск сцепления был заблокирован. Снимите натяжение ремня, ослабив болт крепления ролика. Ослабив осевой болт на сто процентов, натяжной ролик снимается. Затем они создают установку нового ролика и регулируют натяжение ремня.
После замены ролика вы должны осмотреть его и проверить его работу. Руководство содержит подробное описание описанной сложности.
Щетки генератора
Изношенные щетки генератора Chevrolet Niva могут вызвать падение напряжения в электронной системе автомобиля. Это считается одним из основных и частых обстоятельств этого типа неисправности. Но поскольку генератор имеет традиционную конструкцию и легко доступен, замените его щетки возможно даже неопытный владелец автомобиля.
Основными симптомами неисправности кисти являются:
Обычно во время осмотра периодически осматривают мелкие элементы генератора. Потому что изношенные кисти могут внезапно напомнить о себе. Но прежде чем решить, что замена Нужны щетки для генератора Chevrolet Niva, вам необходимо выяснить, есть ли другие дефекты, которые могут вызвать аналогичные симптомы. Просто убедитесь, что вы можете разобрать корпус генератора.
Замена щетки генератора
При замене щетки регулятор напряжения снимается вместе с ними. При этом отрицательный вывод батареи удаляется, а провода, идущие от корпуса генератора, отсоединяются.
Позже блок проводки отключается. Их положительные выводы подсказки должны снять резиновый колпачок, выполняющий защитную функцию Затем откручиваем гайку, с которой они были прикреплены к блоку генератора и снимаем их.
При отсоединении пружинных зажимов генератора необходимо снять темную оболочку с пластика. С помощью крестообразной отвертки открутите крепление регулятора натяжения. Получить в комплекте с кистями. Затем отсоедините жгут проводов.
Замените генераторные щетки и обратную сторону в обратном порядке.
Если длина стержней щетки меньше 0,5 мм, их необходимо заменить. Но если щетки в рабочем состоянии и генератор «нива Chevrolet «не заряжается, необходимо проверить работу регулятора напряжения и цепи от регулятора до щеток.
Причины замены генератор
Одним из обстоятельств, при котором замена генератора на Chevrolet Niva просто необходима, является повреждение обмоток. Если это произойдет, вам понадобится перемотка или новый генератор. Ремонт может быть немного дешевле, но никто не гарантирует вам качественную перемотку и бесперебойное питание от аккумулятора.
Снятие генератора
Для этого процесса вам понадобится крестовая отвертка. Кроме того, вам нужно прибегнуть к тестеру автомобиля или омметра, 10 клавишам и сигнальной лампе.
Чтобы сменить генератор, нужно получить его в отделе двигателя. Сначала отсоедините отрицательный провод от аккумулятора. Затем отсоедините проводку и розетку генератора и снимите защитную крышку. Затем, отвинтив гайку, отсоедините провода от пальца генератора. Затем открутите болт, который крепит генератор к натяжной планке, и вытащите его. Также необходимо открутить болтообразное крепление в нижней части генератора.
Затем снимите ремень. После снятия всех болтов генератор должен быть извлечен из кронштейна с помощью фиксирующего лезвия. Чтобы установить новый, вам нужно пройти весь процесс в обратном порядке.
Заменив описанное электромеханическое устройство, осмотрите приводной ремень и отрегулируйте натяжение. Но прежде чем заменить старый генератор Chevrolet Niva на новый, вам необходимо убедиться, что вам нужна замена. Есть моменты, когда вы можете сделать ремонт самостоятельно, без помощи профессионалов.
Во избежание путаницы следует отметить, что крышки генератора расположены правильно. Затем снимите пластиковую защитную крышку, открутив три защелки на ней. Регулятор напряжения и щеткодержатель снимаются вместе. Чтобы освободить выпрямительный блок и конденсатор, отсоедините провода от клеммы контроллера. Обмотка статора имеет три выхода. А чтобы выполнить операцию извлечения выпрямительного блока и конденсатора, необходимо немного минимизировать эти выводы. Снимите плоскую отвертку со стороны, где расположены контактные кольца, и снимите крышку с генератора.
Закрепив ротор генератора в тисках, открутите крепление шкива. Затем снимите пружинную шайбу, шкив и упорную шайбу. Затем ротор и проставочное кольцо осторожно вытаскивают и проверяют их состояние. Если на кольце имеются следы повреждений, царапин и заметно изношенного состояния, его следует отшлифовать обычной наждачной бумагой. Если результат не очень хороший, кольцо шлифуют на токарном станке, чтобы удалить небольшой слой металла.
При подключении ротора к скользящим кольцам, проверьте сопротивление его обмотки тестером. Если разорвана проводка, устройство будет считывать бесконечно. По этой причине ротор необходимо заменить.
Чтобы проверить, замкнута ли обмотка ротора или нет, необходимо включить контрольную лампу в сети, через которую подается переменный ток 220 В. Один провод лампы соединен с ротором, а каждое кольцо. с другим. Если лампа горит, требуется замена ротора.
