Как поменять задние пружины на ниве 2131

Снятие и установка пружины задней подвески Chevrolet Niva

23 декабрь 2015 Лада.Онлайн 162 296 8

При длительной эксплуатации автомобиля можно заметить, что кузов просел на несколько сантиметров. Это характерная черта износа пружин подвески. От их жесткости зависит управляемость и комфорт. А если они выбраны или установлены не правильно, то это уже угроза безопасности.

Назначение

С завода Нива Шевроле поставляется с пружинами, как спереди, так и сзади. Главное назначение этих устройств — поглощение всех ударов подвески, возникающих при попадании колес в выбоины и на бугры. Располагаются они в просвете между колесом и рамой автомобиля, за счет чего и происходит сглаживание ударов от дороги.

Для их изготовления используется специальная сталь высокой прочности. Количество витков устройства влияет не только на качество амортизации, но еще и на расстояние расположения кузова от подвески.

Задние пружины многие владельцы Шевроле Нивы модернизируют, устанавливая проставки или усиленные детали.

Характеристики пружин подвески автомобилей ВАЗ

Узнать цену детали можно по каталожному номеру (артикул), который указан в таблицах.

1 До покрытия. 2 Размеры и параметры для справок. 3 C учетом контрольных шайб. 4 ДП — действующее производство; ПП — подготовка производства; ЗЧ — запасные части; ОВ — оттянутый виток; н.д. — нет данных.

Классификация

Рассматриваемые элементы подвески по жесткости делятся на два вида:

Справка! С завода Шниву комплектуют деталями класса «А», то есть жесткими.

Лифтинг подвески Нивы ВАЗ 2121 21213 21214 2131

Как правильно выполнить тюнинг доработки, мы расскажем в этом материале.
Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию. Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.

Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.

Желательно такие работы выполнять с напарником. Во-первых, это безопасней. Во-вторых, некоторые работы по лифтовке выполняются в четыре руки. В качестве примера рассмотрим переднюю подвеску.

Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления. Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.

Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону. Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.

После чего отсоединяем ступицу от нижнего рычага. Для этого необходимо поддомкратить подвеску и зафиксировать поворотный кулак колеса. Можно подвязать его проволокой. Затем откручиваем 3 болта крепления, и освобождаем шаровую опору.

Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.

Снимаем со старых пружин верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.

Сбиваются они легко, при помощи молотка и отвертки. Устанавливаем кольца на новые, более длинные пружины. Заводим упругие элементы на штатные места и поддомкрачиваем нижний рычаг до полного совмещения с нижней чашкой. Одновременно помощник центрует проушину амортизатора и подводит поворотный кулак к месту крепления нижней шаровой опоры. Затягиваем «треугольник» шаровой и наживляем ось крепления амортизатора.

Манипулируя домкратом, «ловим» отверстия крепления хомута стабилизатора поперечной устойчивости. Своими болтами он должен попасть в штатное место без перекосов. После такой модернизации размер клиренса увеличивается на 30-50 мм. Этого достаточно для установки колес большего диаметра, и днище еще приподнимется над грунтом.

Задний мост НИВЫ можно лифтовать установкой опор проставок увеличенной высоты. При использовании размера до 50 мм (в соответствии с изменением высоты передка), никаких доработок задней оси не требуется. При лифте задней оси можно провести профилактику моста и тормозной системы.

Может понадобиться замена тросика ручного тормоза. Его удлиняют на пару сантиметров. Иначе лифт НИВЫ приведет к повышенному износу тормозных колодок в задних барабанах. Отсоединяем нижние крепления амортизаторов и опускаем до растяжения пружин.

Достаем упругие элементы, сбиваем с них опорные кольца. Зачищаем верхнюю чашку и проводим обработку антикором. Устанавливаем новые опоры увеличенного размера и усаживаем пружины с помощью домкрата. Крепим амортизаторы, собираем мост, монтируем колеса.

Такой лифтинг не вызовет подозрений у инспекторов ГИБДД, а проходимость вашей НИВЫ 2121 улучшится. Никакие чертежи, и тем более самодельные детали не потребуются. Вы покупаете новые пружины и про ставки, остальное – дело техники. Трудо затраты на лифт одной НИВЫ – два человека/один выходной день.

Для любителей охоты, рыбалки и дачных путешествий, а также жаждущих испробовать себя и собственную «Ниву» в управлении автотранспортным средством в сложно проходимых местах, нам предоставляется возможность предложить повысить дорожный просвет, с помощью которого возрастает проходимость Вашего авто.

На данный момент присутствует по крайней мере 6 разновидностей лифтинга подвески Нивы и Ш/Нивы, любой по собственному занимателен и оговаривается в ходе подготовки авто к «бездору» по заказу посетителя, принимая во внимание отличительные черты эксплуатации его авто и размеры дисков и резины которые он хочет поставить на свой автомобиль.

А еще интересно: Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «

Нами почаще берётся за базу комплект от Российского клуба ‘Коровка’. Этот лифт-комплект сделан на заводе и прошел тестирования на состязаниях в Рф. Дорожный просвет повышается на 5 сантиметров, собственно даёт вероятность установить резину R15 235/75 или же R16 235/70 (на верных дисках). К тому же, это обеспечит подъём еще на 4 сантиметра.

В сумме повышение дорожного просвета составит 9-10 см! В этом выполнении «НИВА» в отсутствии утраты комфортных качеств имеет возможность эксплуатироваться как на магистрали с покрытием, но и по бездорожью, не уступая ни в чем внедорожникам зарубежного производства.

Следовательно, по нижней точке РЗМ клиренс составляет 25см, а по срезу порога – 44,5см.

Лифтинг подвески по передку.

Лифт исполняется путём установки нацеленных шайб под нижнюю площадку пружины (они делают достаточный угол передней пружины).Под верхний рычаг (меж ним и шаровой) ставится ещё 1-на проставочная шайба (т. о. разгружаем рычаг).

Меняются местами рычаги поворотных кулаков и наконечники управляющих тяг уже идут с верху в низ (так как впоследствии проделанных раньше дел, при полном вывороте тяги, упрутся в стабилизатор, хотя по желанию посетителя возможно оставить как было, изменив крепление стабилизатора).

Во время выполнения работ по лифтингу нередко по заказу приходится поменять амортизаторы, пружины, рез. проставки, пыльники внутренних шрусов на тюнинговые доработанные под этот вид лифта подвески и создавать регул. отбойников пружин.

Лифтинг подвески Нивы по задку.

Лифт исполняется методом установки новейших чашек задних пружин, которые крепятся поверх штатных на болтах, и кронштейнов для перенесения точек крепления задних амортизаторов вверх на 5 сантиметров (крепятся на болтах).

Короткие верхние штанги заднего моста удлиняются или делаются регулируемыми (для нетяжелого разворота хвостовика, чтобы не закусывало крестовину), реактивные тяги заднего моста либо усиливаются уголком или ставятся сдвоенные, по желанию посетителя добавляется стабилизатор заднего моста «Техномастер» (Тольятти), хотя его нужно будет подгонять под лифтовочную машину, переваривать.

Аналогично предпочтительно, на лифтованых автомашинах, использование заднего шрусового кардана.Тем, кто станет лифтовать старые либо ушатанные машины нужно помнить о внутренних шрусах (шарики уходят с наработанного места), нужно будет готовиться к их смене. Решение этой трудности вполне вероятно уменьшением угла привода с помощью отвязывания переднего моста.

Наружные шрусы данному слишком мало подвержены, хуже им будет, если колесо станет с повышенным вылетом, шириной и весом, и тогда они могут «захрустеть».Хотя и тогда подшипнику ступицы приходится не сладостно, особенно если он имел перед этим люфт.

Хотя мы ушли от данной проблемы, так как устанавливаем поворотные кулаки с 2-мя шариковыми подшипниками (от задней полуоси), их не нужно регулировать, затягиваются до упора, хотя гораздо лучше динамометрическим ключом. Узел выходит не обслуживаемый, разгружается ступица, проще накат и гораздо лучше динамика машины. Поворотные кулаки естественно отечественного производства и с гарантией.

При установке широких колёс в последствии лифта нужно будет иметь в виду и о шаровых (когда слабые – «полетят»), сможет полететь и маятник, а установка новейших газовых амортизаторов имеет своим результатом ужесточение верхнего кронштейна пер. амортизатора (по другому рвет, особо при утяжелении передка), можно усиливать и крепление задних амортизаторов. Предпочтительно при лифте, заменить подвеску на п/уретановую, взамен резины.

Экономный лифт подвески Нивы 1,5-2 сантиметров. В такой ситуации мы прибегаем к смене резиновых проставок под пружины на тюнинговые (большей толщины), установки шайб, проставок под верхние шаровые опоры и регулированию отбойников пружин (по желанию посетителя). В этом выполнении на Ниву становятся диски (правильные) в размере R15 215/75.

Мост Шеви Нивы удерживается при помощи пяти деталей. Для предотвращения продольного и поперечного смещения используются четыре продольные (по две: передние и задние) и одна поперечная штанга. На концах изделий имеются проушины, в которые вставлены сайлентблоки для предотвращения стука в подвеске. Один конец штанги крепится к мосту, второй — к кузову автомобиля.

Детали имеют одинаковый диаметр и отличаются только длиной. Самая длинная — поперечная тяга. Длина элементов обеспечивает вертикальную подвижность заднего моста. Благодаря этому сайлентблоки не перекручиваются, даже если подвеска смещается на длину полного хода амортизатора.

Виды пружин на Шеви Ниву

Приходит время, когда на Chevrolet Niva необходимо заменить пружины. Прежде нужно разобраться, какие лучше элементы подвески устанавливать, чтобы они обеспечивали ожидаемые свойства.

Передние

Заменить передние элементы подвески можно устройствами от таких производителей, как Иж-Техно, Kilen, Lesjofors, Рейд или Техно Рессор.

Отметить необходимо только устройства марки Рейд, стоимость которых составляет 4000 рублей за комплект. Такая стоимость связана с высоким качеством комплекта.

Задние

В отличие от передка, на заднюю часть рекомендуется устанавливать усиленные элементы. Это необходимо для того, чтобы внедорожник можно было нагрузить, и при этом машина все также хорошо амортизировала удары от дороги.

Проставки

В процессе эксплуатации упругие элементы подвески автомобиля проседают и требуют замены, однако есть более бюджетный вариант, которым пользуются многие автолюбители – это установка проставок.
При этом должно соблюдаться одно главное условие — отсутствие признаков деформаций. Проставки способствуют восстановлению функциональности амортизационных элементов подвески, тем самым владелец может сэкономить средства.

Пружины Kilen-Lesjofors, покрытие

Не могу не отметить вопрос покрытия пружин. Самое главное отличие от других производителей – это не краска. Первичное покрытие производится фосфатом цинка, вторичное эпоксидным порошком. Замечу существенную вещь. Покрытие пружины — это не просто «красота», это долговечность рабочих характеристик. Металл, в структуру которого проникла ржавчина, это в большинстве случаев металлолом. В Питерских условиях, покрытие выдержало более 7 лет, прежде чем на пружинах появились первые сколы.

Совместимость пружин от Нивы и Шнивы

Пружины на Ниву Шевроле от обычной Нивы ВАЗ-2123 не подходят. Причиной тому являются отличия по длине. Рассмотрим основные технические параметры этих элементов.

Из таблицы сравнения видно, что не соответствует свободная длина рассматриваемых деталей, что и является причиной невозможности установки, так как пружины от Нивы короче.

Старые и новые сайлентблоки для Нива Шевроле

Резинометаллические шарнирные втулки (сайлентблоки) на всех Нивах до 2008 года имели отличную от современной конструкцию, причём конструкция и размеры изменились только для нижних передних.

Верхние остались взаимозаменяемыми с нижними сайлентблоками классических ВАЗов.

Ресурс сайлентблоков старой конструкции составлял от двух до трёх лет, в зависимости от интенсивности эксплуатации и климатических условий.

После 2008 года

После 2008 года нижние сайлентблоки получили другую конструкцию, что позволило увеличить их ресурс почти вдвое, но проблемы с качеством деталей разных производителей остались прежними.

На новых деталях диаметр внутренней втулки вырос на 2 мм, а внешний диаметр на 7 мм, что не могло не сказаться на ресурсе. Старые втулки неплохо получались у балаковского и димитровградские сайлентблоки, их паковали в фирменные ВАЗовские упаковки. У остальных производителей качество плавает.

Чем лучше полиуретановые сайлентблоки?

Не так давно стали популярны полиуретановые втулки, демпферы и сайлентблоки. Вещь хорошая и полезная, но не стоит воспринимать полиуретан безоговорочно восторженно и дело вот в чём.

Полиуретан отлично отрабатывает, как демпферный материал на сжатие.

К примеру, амортизаторные втулки из него получаются довольно долговечными. Но сайлентблок в основном работает на скручивание, а артикуляция подвески внедорожника подразумевает большие углы поворота рычагов. И с этим лучше справляются резиновые детали, на бездорожье они отрабатывают мягче и дольше.

А чем они хуже?

К тому же полиуретан боится высокой температуры, а на верхних рычагах с правой стороны условия как раз такие, что могут привести сайлентблоки из полиуретана в негодность за тысячу километров.

Замена своими руками

Замена задних и передних пружин выполняется не только при их проседании, но еще и при обнаружении сколов, трещин, а также прочих дефектов. На начальном этапе проведения работ подготавливаются необходимые инструменты и материалы.

Инструменты и материалы

Для проведения работ по замене понадобятся следующие инструменты и материалы:

Важно! Замену рекомендуется производить комплектом или парно для передних и задних колес. Нельзя устанавливать на машину детали от разных производителей, а также различного класса жесткости.

Ход работ

Замену передних элементов надо проводить в таком порядке:

1. Поддомкратить внедорожник, и демонтировать колесо. Установить упор. 2. Откручивается гайка крепления оси нижнего рычага, используя гаечный рожковый ключ.

3. Выкручивается болт крепления амортизатора, открутив предварительно гайку. 4. Демонтируется скоба подушки стабилизатора после откручивания двух крепежных гаек. 5. Расположить домкрат под подвеской, и поднимать, пока ход ограничителя сжатия не будет свободным. 6. Откручиваются три гайки крепления шаровой опоры. Вынимаются болты, фиксирующие опору. 7. Медленно разгружая подвеску, извлекаем пружины. 8. Демонтируются также проставки, а затем устанавливаются новые детали в порядке обратном снятию.

Процесс замены задних пружин следующий:

1. От заднего моста надо отсоединить нижний шарнир амортизатора, и отвести его в сторону.

2. Приподнять автомобиль для разгрузки пружины. 3. Демонтировать пружины с проставками.

4. Новые пружины устанавливаем в обратной последовательности.

Весь процесс замены занимает не более часа времени для одного колеса.

Когда менять?

Обращусь к цитатам из форумов: смотрите как относительно земли у вас находится нижний рычаг, замерьте расстояние от края колеса до арки и тому подобное. Во всем этом конечно есть доля правды, НО это все следствия. Надо смотреть на причину, то есть на саму пружину. Следующий законный вопрос: куды глядеть? На фото пружины с одной и той же машины, одна сторона до замены пружин, другая после.

когда менять пружины?

Виды поломок и их причины

Детали изготавливаются из высокопрочной легированной стали, поэтому практически не подвержены деформации.

Реактивная тяга может погнуться лишь в результате ударов о крупные камни или пни на бездорожье.

Чаще автовладельцам приходится сталкиваться с другими проблемами:

Источник

Лада 4×4 3D ИРОКЕЗ › Бортжурнал › Занижение Нивы или замена верхних прокладок задних пружин

На задних пружинах ещё при покупке обнаружил интересную конструкцию. Чувствуется зад для чего-то хотели приподнять.

Но этим всё и ограничилось, такой подход меня не устраивает, уж если делать, то в комплексе. Тем более на кочках иногда долбило, поэтому решено привести всё к заводской схеме. Замер с увеличенными проставками.

Очень понравился доступ к пружинам, до этого только с Волгами и стойками работал, а тут никаких проблем и подготовительных работ 0. Сжал, поддомкратил – готово.

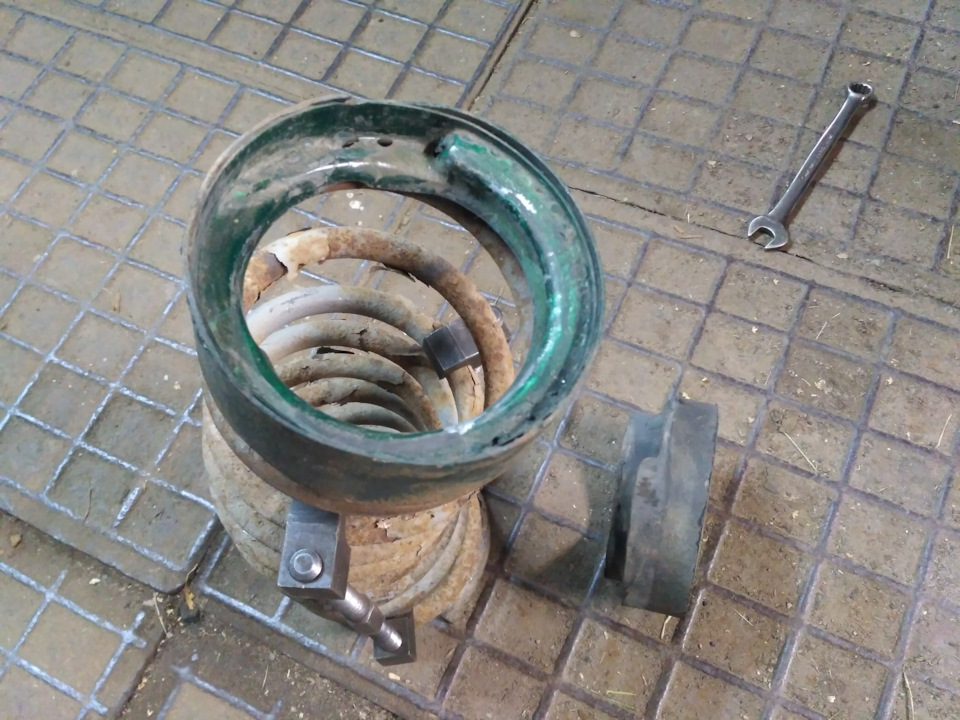

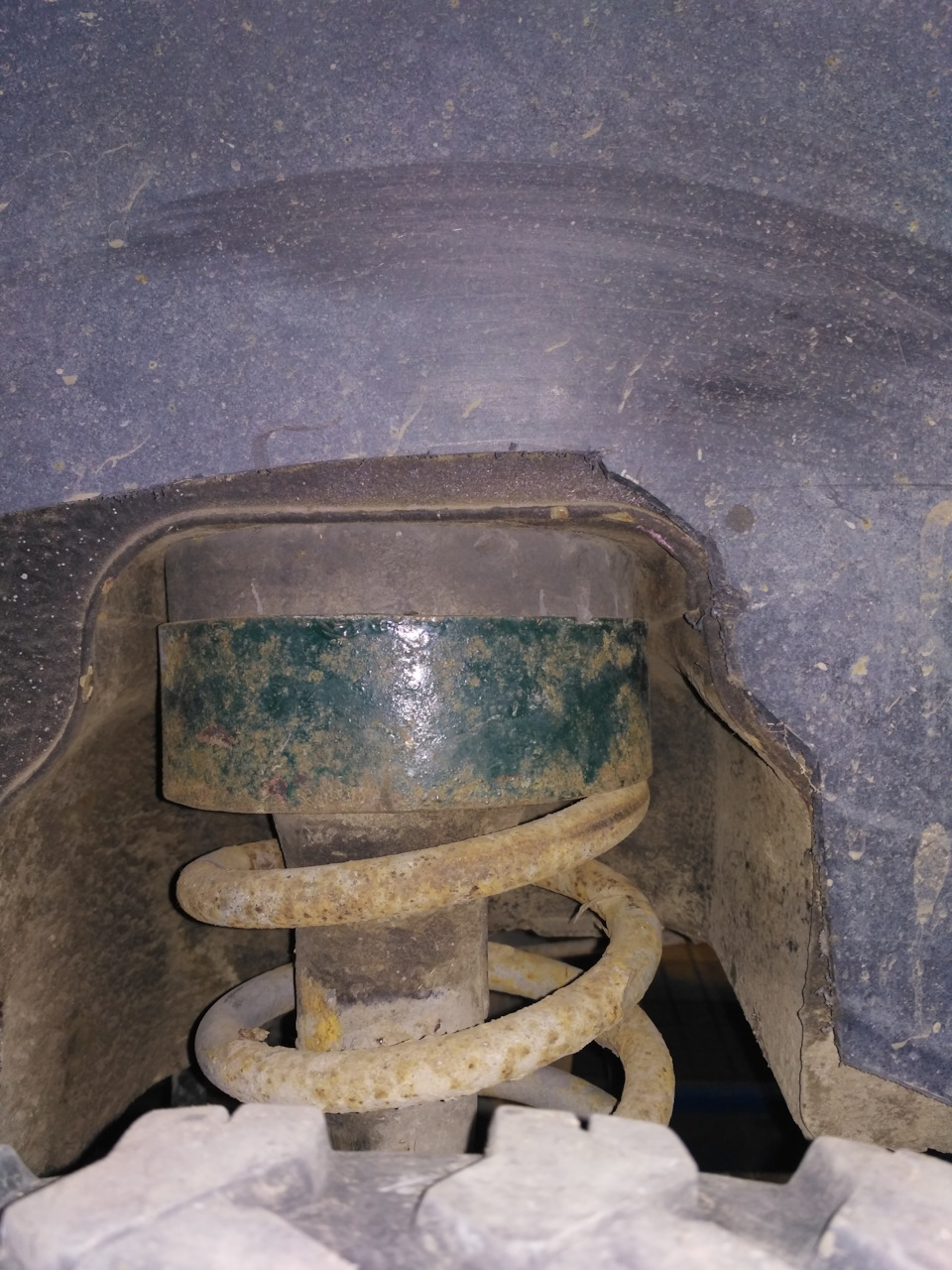

Вот такая конструкция установлена на пружине.

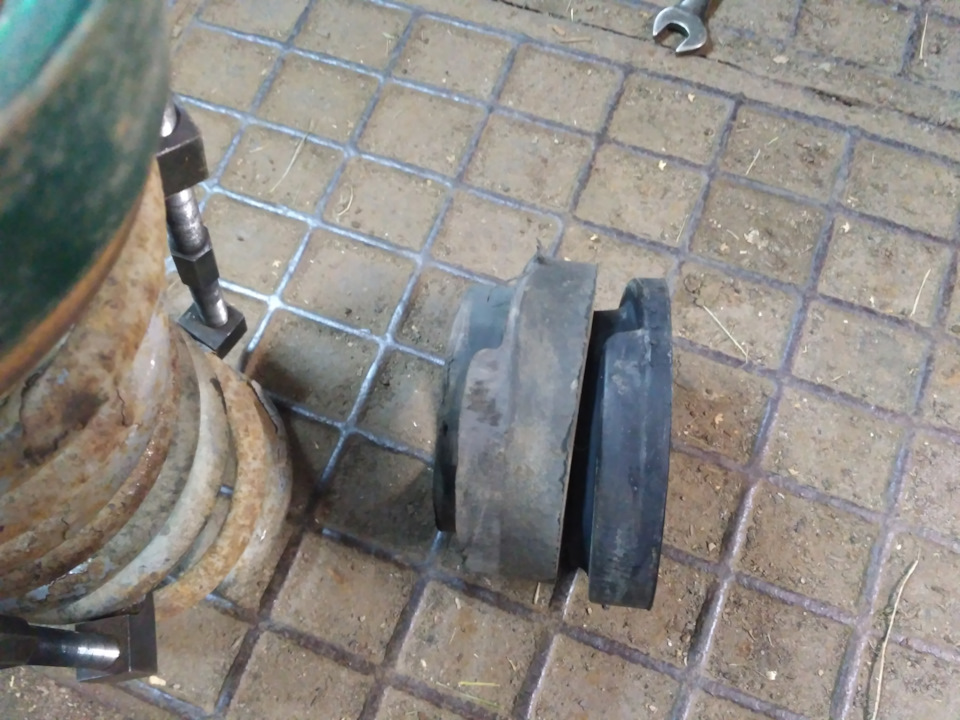

В сравнении со стандартной прокладкой 2101-2912652-10.

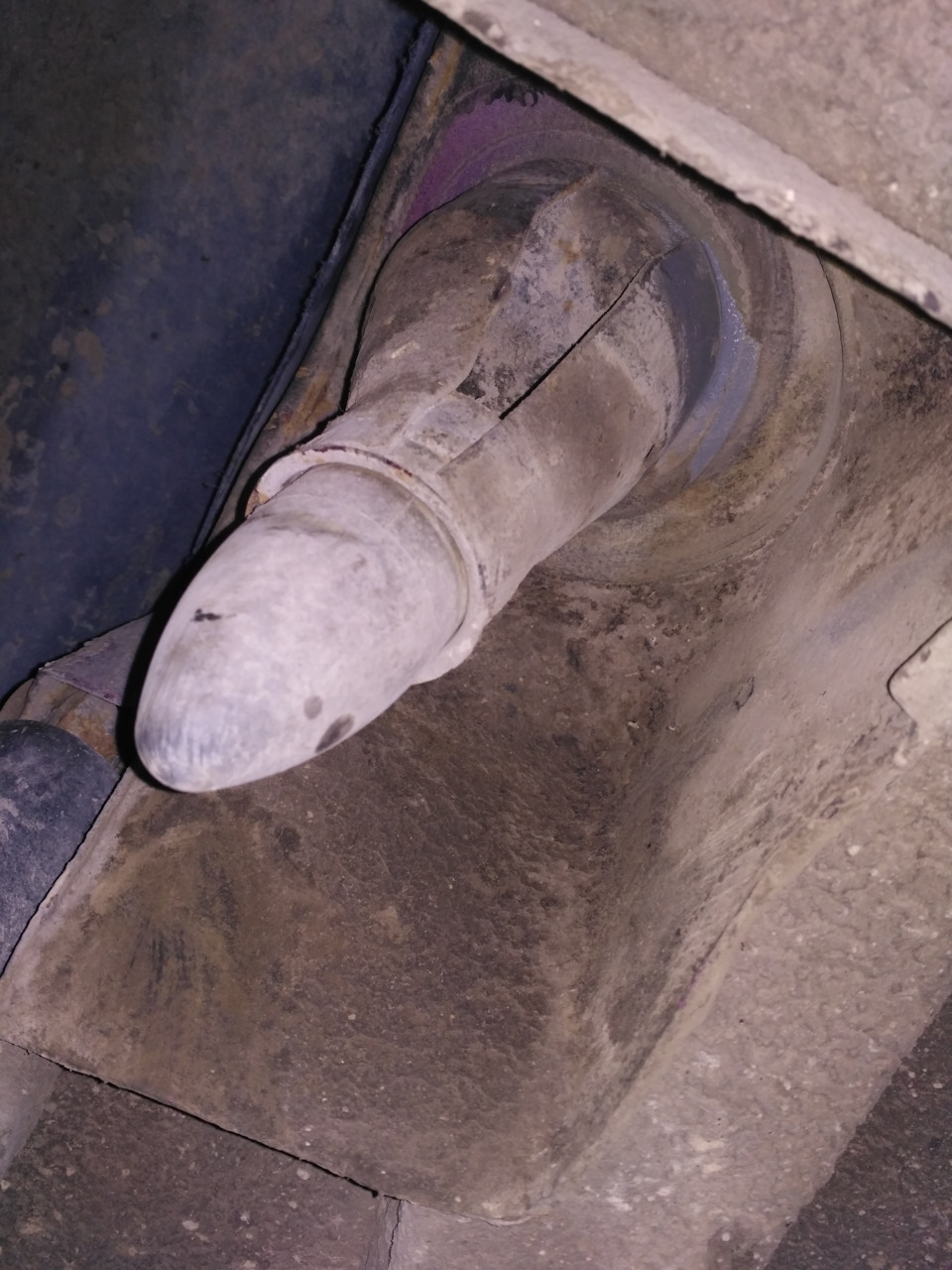

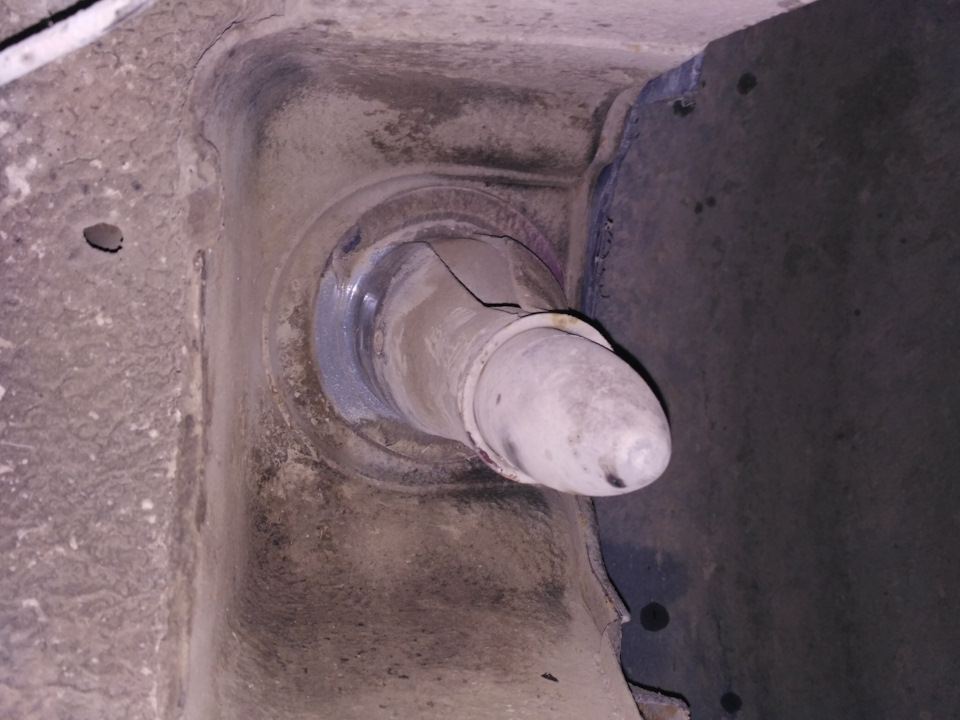

Стаканы с обеих сторон в отличном состоянии, даже намёка на гниль нет.

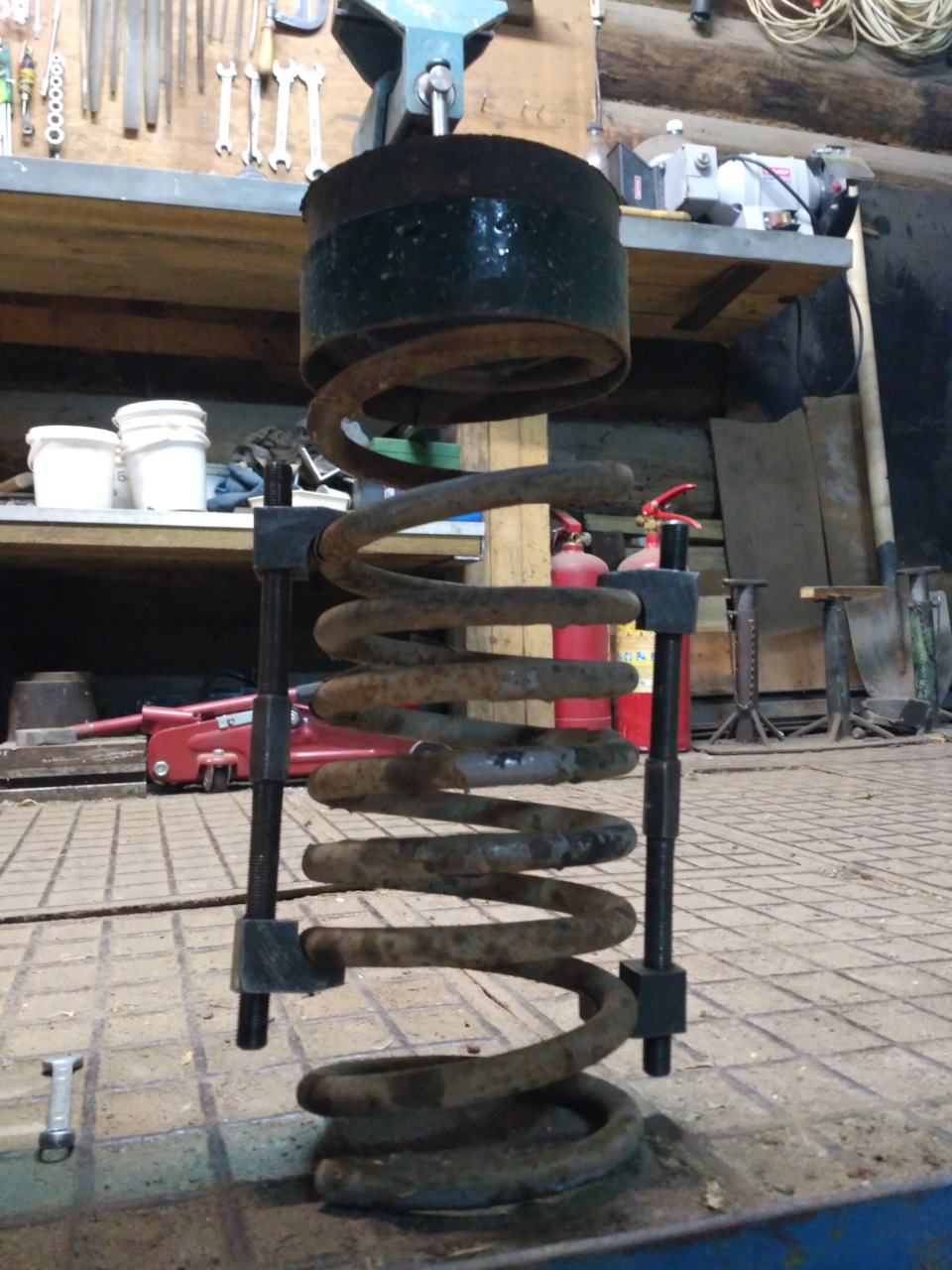

Но с этими стяжками, конечно, надо быть аккуратнее, лапки гладкие и скользят они великолепно металл по металлу, пару раз срывались, приятного мало. Надо крепить исключительно друг напротив друга, иначе может быть сюрприз. Меня пронесло, сорвавшаяся стяжка мимо пролетела, по пальцу только получил…

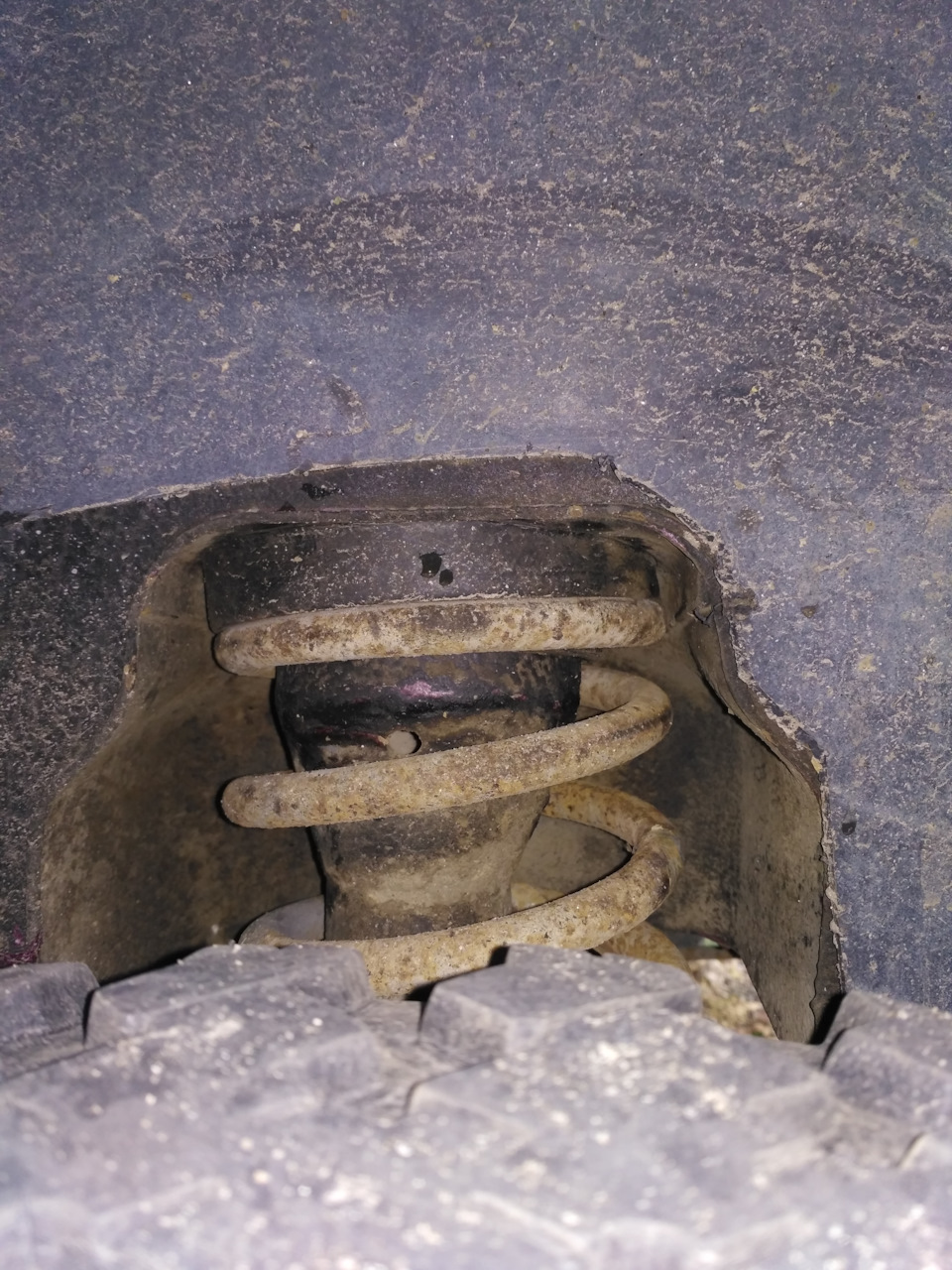

Ну и по сути ничего сложного. Пружину снимаю, конструкцию с неё снимаю, заводскую прокладку ставлю – всё. Главное следить, чтобы при опускании всё встало на свои места и всё. Вот так оно получилось.

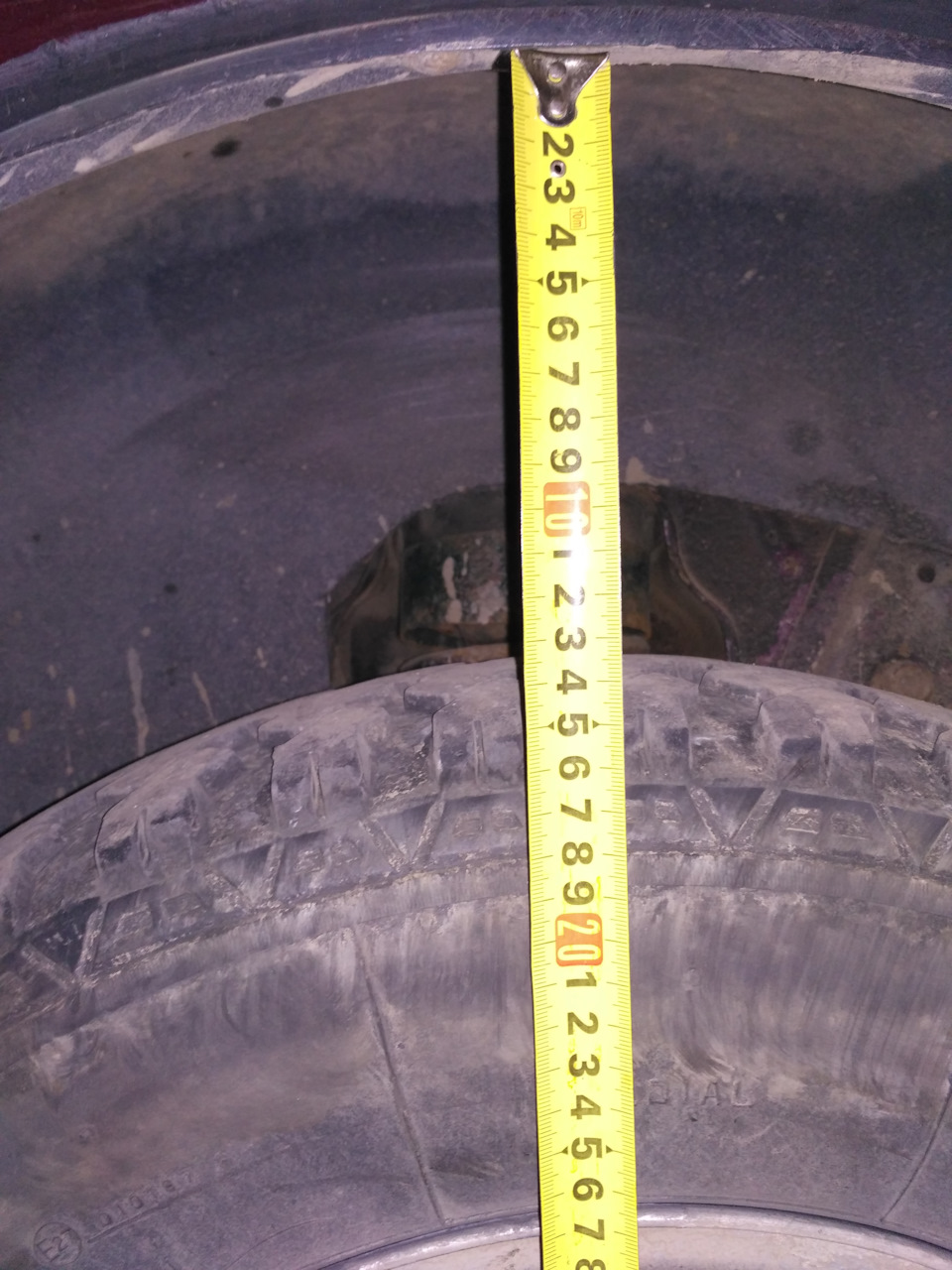

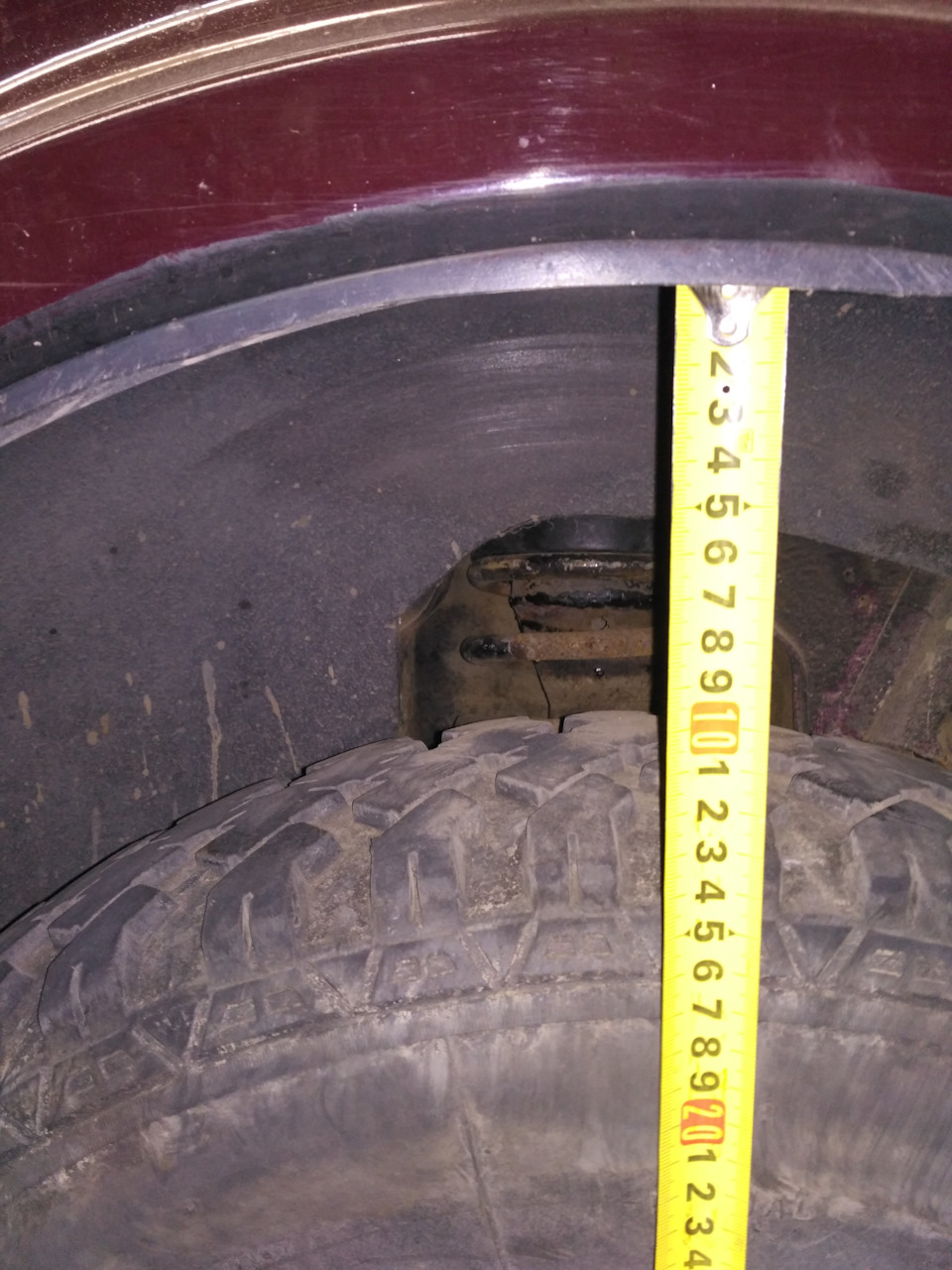

Замер после установки заводских прокладок.

Машина опустилась на 2 см. После этого ездили за грибами, по волнистой дороге ехали достаточно быстро и зад иногда подпрыгивал, но стуков больше не было. А из грибов только лисички, и те какие-то подземные, замучились ковырять их… 🙂

Источник

Замена пружин lada 2131 (ваз 2131)

Пружины на ниву, практика

Давайте разделим задачу на две маленькие задачки. Пусть они будут называться коротышка и крокодил

Причем не важно будет это нива классика, нива-М или нива-У. Перед тем как обратиться к шведам, еще немного истории

Когда в 2008 году, классическую ниву, сменила Нива-М, а в 2016 Нива-У, завод гордо заявил, что о проблеме передних пружин им известно и что будут ставиться пружины нового типа, с большей толщиной витка и на 20 мм длиннее. Результат написан в начале второго абзаца.

Вариант коротышка. Передняя часть машины очень сильно перегружена. А если еще на передок вешается лебедка или кондиционер (нива урбан), то становится совсем грустно. Поэтому по нашему многолетнему опыту во всех случаях мы ставим пружины от длиннобазной нивы, то есть крокодила. Задние пружины для коротышки и крокодила одинаковые. Пружины 4047001 (короткая база), я могу рекомендовать только в случае, если вы постоянно ездите один и без груза, поэтому в наличии мы их фактически не держим. Ради справедливости замечу, что на данных пружинах моя семейная нива откатала более 7 лет, до первых признаков просадки пружин.

Когда менять?

Обращусь к цитатам из форумов: смотрите как относительно земли у вас находится нижний рычаг, замерьте расстояние от края колеса до арки и тому подобное. Во всем этом конечно есть доля правды, НО это все следствия. Надо смотреть на причину, то есть на саму пружину. Следующий законный вопрос: куды глядеть? На фото пружины с одной и той же машины, одна сторона до замены пружин, другая после.

когда менять пружины?

Пружины на ниву, теория

Теперь по «шведам». На форумах и драйве творится полнейшее мракобесие из номеров и артикулов. Дескать есть пружины для М-ки, есть уже 006 пружины для урбана и другие измышления. Между тем, достаточно заглянуть в официальный каталог Kilen-Lesjofors, чтобы все встало на свои места. Производитель предлагает пружины на ниву четырех артикулов. 4047001 – передние пружины для короткой базы (трехдверка), 4047006 – передние пружины для длинной колесной базы, 4247002 – задние пружины обычного типа, 4247010 – усиленные задние пружины. Всё! Других вариантов нет

Я не беру во внимание номера по Килену, поскольку суть и пружины будут одни и те же

Источник

пружины на ниву

Тема статьи – пружины на ниву. Первая редакция данной статьи была написана аж в 2011 году, и конечно потребовала корректировок и дополнений. Я решил написать новую с чистого листа, ибо, «проще закрасить чем отмывать». Мои пристрастия в производителе за эти 8 лет не изменились, а только окрепли, это шведский концерн Kilen-Lesjofors. Сразу определимся, что пружины на ниву с карбюратором, ниву 21214, ниву-М и ниву-У – ОДИНАКОВЫЕ по геометрии.

Пружины на ниву, теория

Теперь по “шведам”. На форумах и драйве творится полнейшее мракобесие из номеров и артикулов. Дескать есть пружины для М-ки, есть уже 006 пружины для урбана и другие измышления. Между тем, достаточно заглянуть в официальный каталог Kilen-Lesjofors, чтобы все встало на свои места. Производитель предлагает пружины на ниву четырех артикулов. 4047001 – передние пружины для короткой базы (трехдверка), 4047006 – передние пружины для длинной колесной базы, 4247002 – задние пружины обычного типа, 4247010 – усиленные задние пружины. Всё! Других вариантов нет. Я не беру во внимание номера по Килену, поскольку суть и пружины будут одни и те же.

Пружины на ниву, практика

Вариант коротышка. Передняя часть машины очень сильно перегружена. А если еще на передок вешается лебедка или кондиционер (нива урбан), то становится совсем грустно. Поэтому по нашему многолетнему опыту во всех случаях мы ставим пружины от длиннобазной нивы, то есть крокодила. Задние пружины для коротышки и крокодила одинаковые. Пружины 4047001 (короткая база), я могу рекомендовать только в случае, если вы постоянно ездите один и без груза, поэтому в наличии мы их фактически не держим. Ради справедливости замечу, что на данных пружинах моя семейная нива откатала более 7 лет, до первых признаков просадки пружин.

Когда менять?

Обращусь к цитатам из форумов: смотрите как относительно земли у вас находится нижний рычаг, замерьте расстояние от края колеса до арки и тому подобное. Во всем этом конечно есть доля правды, НО это все следствия. Надо смотреть на причину, то есть на саму пружину. Следующий законный вопрос: куды глядеть? На фото пружины с одной и той же машины, одна сторона до замены пружин, другая после.

когда менять пружины?

Пружины Kilen-Lesjofors, покрытие

Не могу не отметить вопрос покрытия пружин. Самое главное отличие от других производителей – это не краска. Первичное покрытие производится фосфатом цинка, вторичное эпоксидным порошком. Замечу существенную вещь. Покрытие пружины — это не просто «красота», это долговечность рабочих характеристик. Металл, в структуру которого проникла ржавчина, это в большинстве случаев металлолом. В Питерских условиях, покрытие выдержало более 7 лет, прежде чем на пружинах появились первые сколы.
