Как правильно должен стоять термостат на ниве
Конструкция и замена термостата ВАЗ-21213
Термостат с твердым термочувствительным наполнителем имеет основной и перепускной клапаны.
Начало открытия основного клапана при температуре охлаждающей жидкости 79–82 °С, ход основного клапана не менее 6 мм.
На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.
Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора (на двигателе 21213) или дроссельного узла (на двигателе 21214).
При температуре 78–85°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор.
При температуре около 90°С основной клапан полностью открывается, а байпасный – закрывается, и вся жидкость циркулирует через радиатор двигателя.
Ход основного клапана должен составлять не менее 6,0 мм.
Оценить исправность термостата можно по нагреву нижнего патрубка радиатора: он должен быть холодным, пока температура жидкости (по указателю) не достигнет 80–85°С, и горячим, когда она поднимется до 85–90°С.
Термостат неремонтопригоден. При неисправности, потере герметичности, деформации патрубков его заменяют.
Снятие и проверка термостата
Неисправность термостата можно проверить, не демонтируя его.
При исправном термостате после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу.
Для демонтажа термостата сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Попадание охлаждающей жидкости в генератор выводит его из строя.
Чтобы остатки охлаждающей жидкости не попали на генератор, укрываем его полиэтиленовой пленкой.
Ослабляем хомуты шланга подвода жидкости в насос, перепускного шланга термостата, и отводящего шланга радиатора.
Отсоединив шланги, снимаем термостат
Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью, подогреваем сосуд и контролируем по термометру начало открытия основного клапана
Устанавливаем термостат в обратной последовательности.
Лада 4×4 3D URBAN › Бортжурнал › термостат шнивы в ниву — установка на пробу
После установки тайотовского крана (www.drive2.ru/l/548791268386276011/) претензий к отопителю не было, потому установка шнивовского термостата с отводом на печку была сделана чисто из спортивного интереса.
.
Начитавшись интернета я сделал вывод, что плюс в данной доработке только один — шнивовский термостат учитывая изменения температуры в печке проводит более корректную регулировку общей температуры системы.
По старой схеме, печка воткнута в обход термостата и сбивает температуру в двигателе, а термостат этого не видит.
Всё.
Информация про более быстрый нагрев спорна, так как что на старом, что на новом термостате большой круг открывается при одинаковой температуре, а до этого двигатель и печка будут нагреваться с одинаковой скоростью при обоих схемах.
.
Был куплен термостат METAL-INCAR 2123-1306010-01 и куча разной мелочёвки.

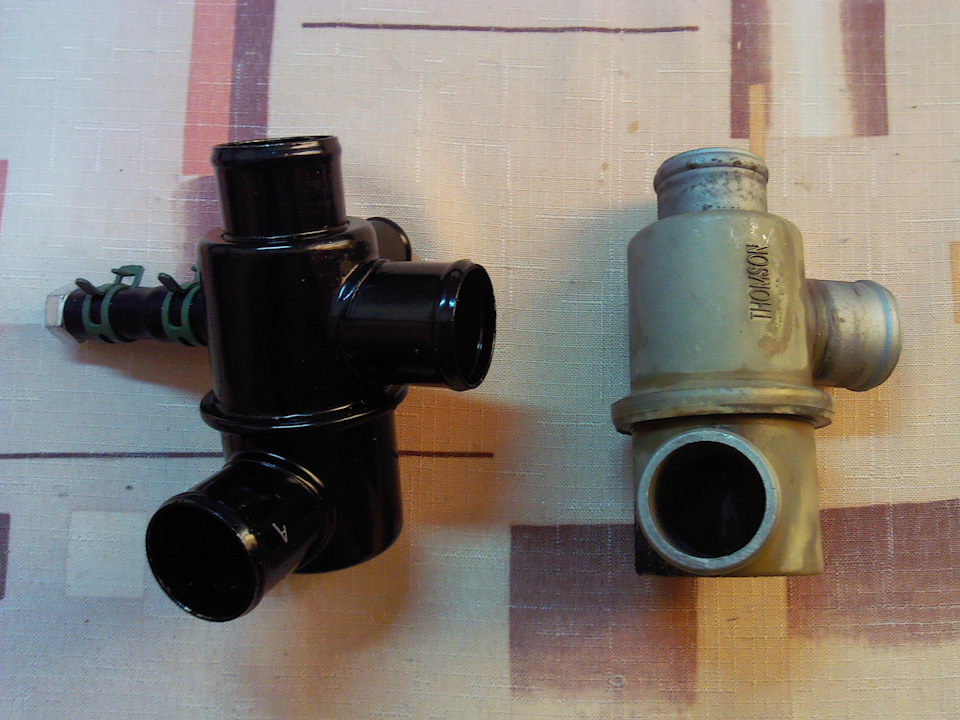

На новом термостате диаметр патрубка на печку больше родного нивовского, потому для подсоединения к печке был применён патрубок отопителя 2123-1303156-01 соединённый с родным нивовским патрубком через два разнокалиберных сантехнических штуцера (18мм и 20мм).
Хомуты потребовались №24 и №29.

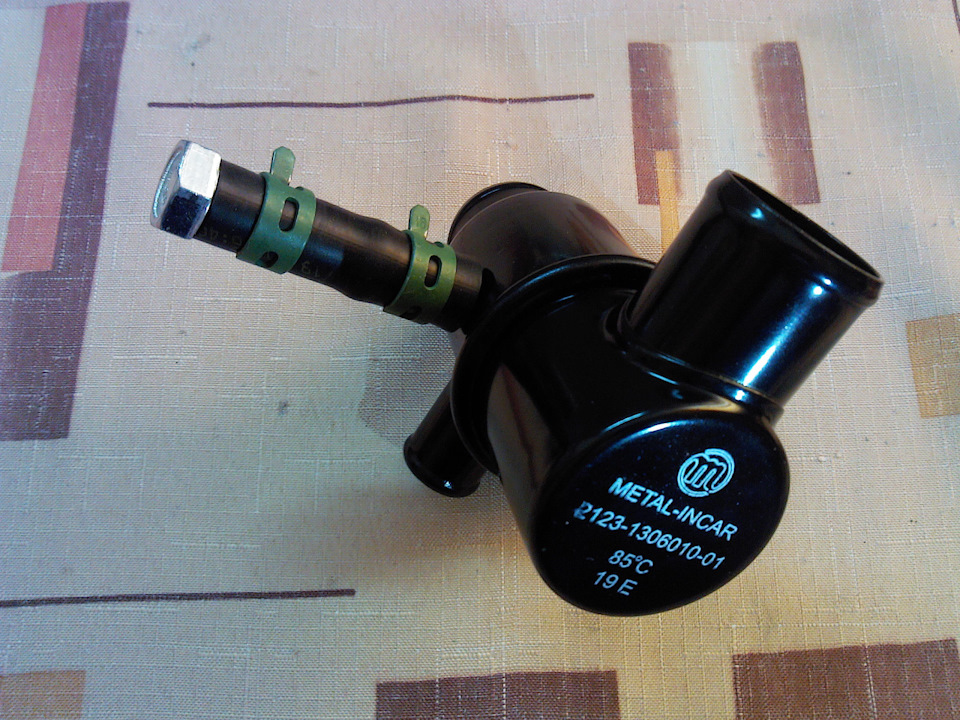

Чтобы заглушить ненужный в моём случае патрубок подогрева дроссельного узла, был взят кусочек соответствующего шланга который был заглушен куском болта М10 с отрезанной резьбовой частью.
Применены хомуты №16.
После снятия старого термостата выяснился неприятный момент — углы отводов на толстые патрубки разные.
Остальное всё сходится.
Подоткнув термостат к патрубкам стало ясно, что запас гибкости патрубков позволяет установить термостат без критических углов, хотя со старыми и уставшими от жизни патрубками я бы побоялся так делать.
Сразу было решено не демонтировать железную трубу обратки печки и не откручивать её от помпы.
Во первых не хотелось возится, во вторых… а вдруг обратно придётся ставить.
🙂

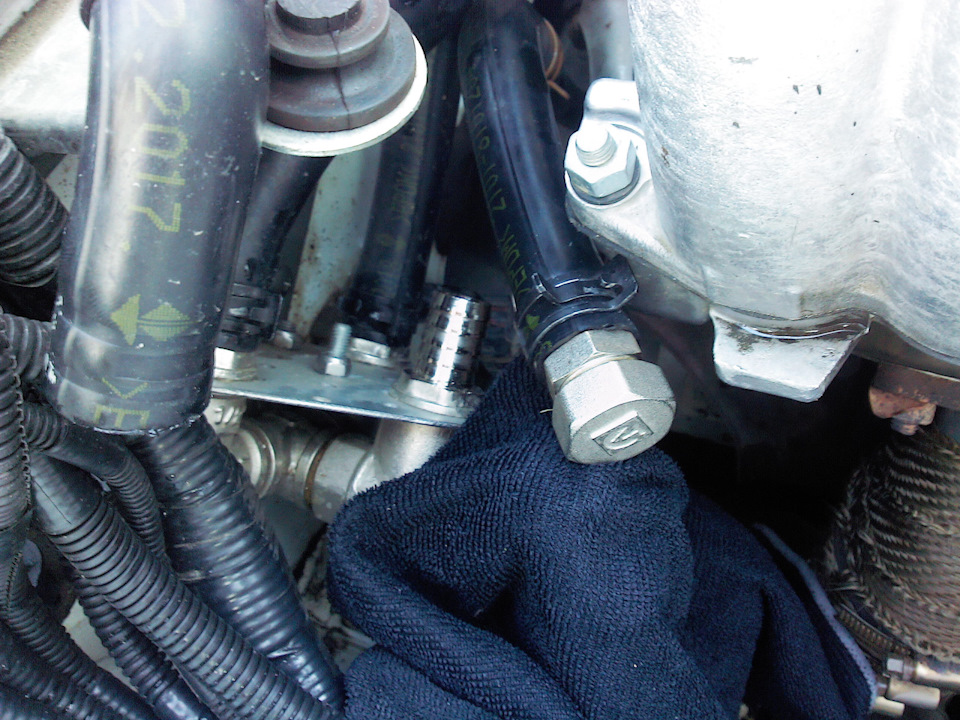

Короче, тупо заглушил шланг идущий в сторону помпы сантехническим штуцером с навинченной пробкой.
Так как у меня установлена система переключения «зима-лето» (www.drive2.ru/l/548761856450232432/) то подсоединять новый термостат пришлось не к печке а к трёхходовому крану.

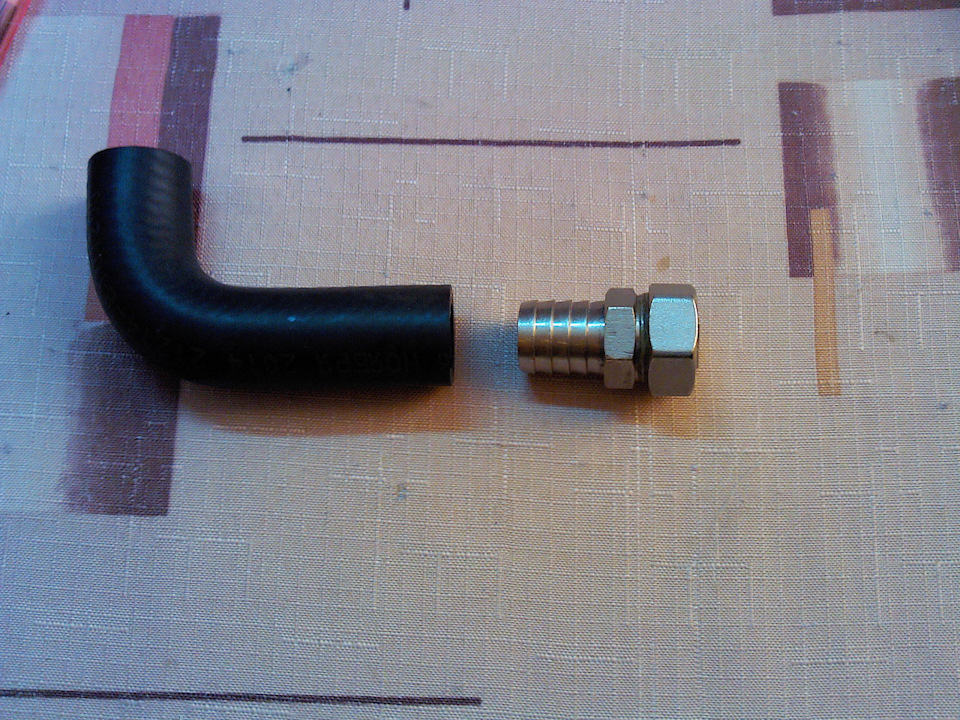

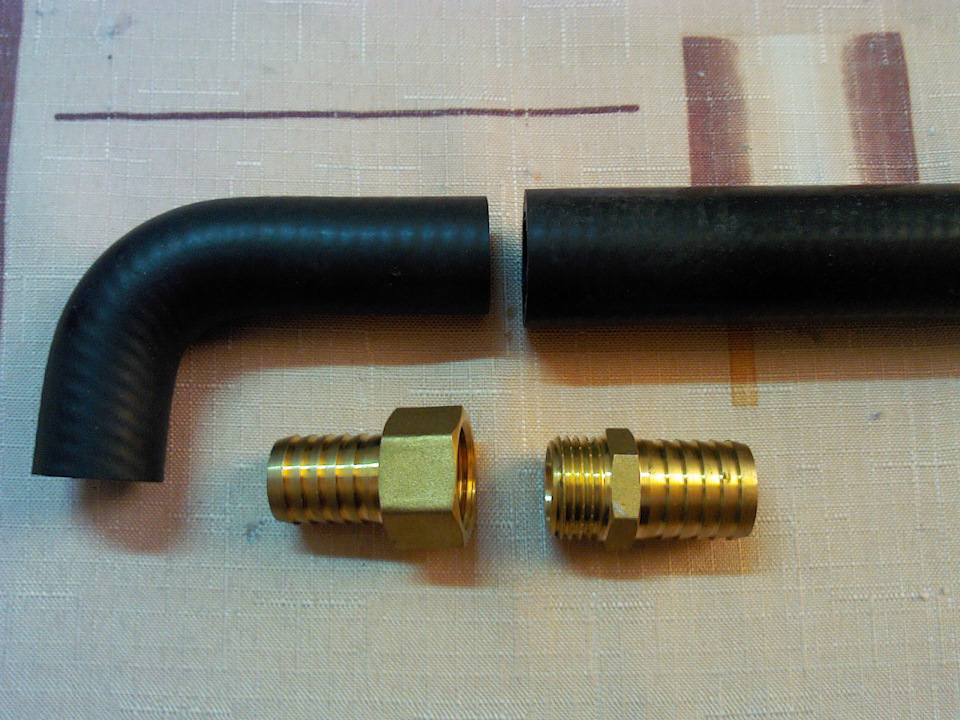

Чтобы не гнуть резину узлами пришлось добавить ещё сантехники.

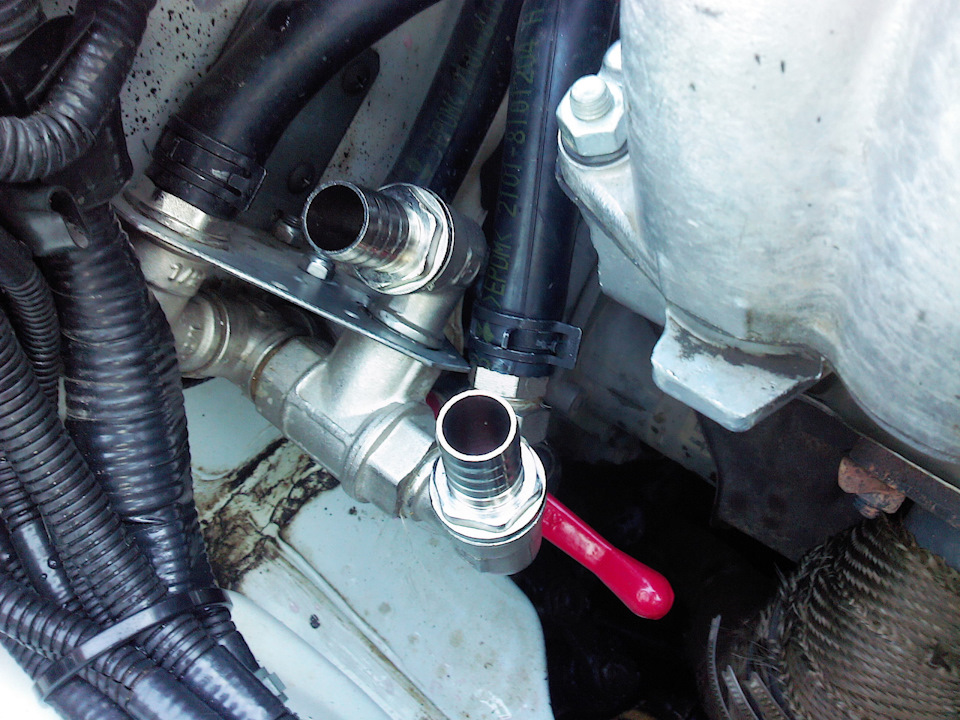

Необходимо было развернуть штуцер, чтоб он смотрел не на шланг помпы, а в сторону шланга термостата, потому пришлось штуцер сначала открутить, а потом прикрутить, но уже через уголок.
Далее изгиб был сделан уже с помощью резинового шланга.
После чего нивовский шланг от печки был соединён со шнивовским от термостата.
Получилось вот так.
Как и ожидалось, машина нагрелась так же как и обычно.
При движении по трассе и внешней температуре +5 градусов, БК стабильно показывал 87 градусов, а стрелка на приборке лежала на отметке 90.
Пробовал включать и выключать печку, изменений показаний термометров не заметил.
При остановке, когда обдув радиатора прекращался, температура двигателя ненадолго и ненамного подымалась.
.
Примечание.
Возможно кому-то пригодится идея.
Вычитал всё в том же интернете, что наиболее горячее место, это верхний патрубок двигателя (от термостата) — это при малом круге (что там при большом, не известно).
Можно попробовать взять подачу на печку от него, а не от четвёртого цилиндра.
Проблема сделать качественную врезку в этот патрубок.
Тогда и система с трёхходовым краном станет не нужна, так как можно на постоянку завернуть четвёртый цилиндр на помпу, а печка будет воткнута в верхний патрубок двигателя и термостат.
Как-то так.
🙂
.
ДОПОЛНЕНИЕ
Решил поэксперементировать и не снимая термостат вернул подключение печки к помпе, по заводской схеме.
Патрубок на термостате заблокировал.
Как правильно должен стоять термостат на ниве
Термостат с твердым термочувствительным наполнителем имеет основной и перепускной клапаны
Начало открытия основного клапана при температуре охлаждающей жидкости 79–82 °С, ход основного клапана не менее 6 мм.
На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.
Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора (на двигателе 21213) или дроссельного узла (на двигателе 21214).
При температуре 78–85°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор.
При температуре около 90°С основной клапан полностью открывается, а байпасный – закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 6,0 мм.
Оценить исправность термостата можно по нагреву нижнего патрубка радиатора: он должен быть холодным, пока температура жидкости (по указателю) не достигнет 80–85°С, и горячим, когда она поднимется до 85–90°С.
Термостат неремонтопригоден. При неисправности, потере герметичности, деформации патрубков его заменяют.
Снятие и проверка термостата
Неисправность термостата можно проверить, не демонтируя его.
При исправном термостате после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу.
Для демонтажа термостата сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Попадание охлаждающей жидкости в генератор выводит его из строя.
Чтобы остатки охлаждающей жидкости не попали на генератор, укрываем его полиэтиленовой пленкой.
Ослабляем хомуты шланга подвода жидкости в насос, перепускного шланга термостата, и отводящего шланга радиатора.
Отсоединив шланги, снимаем термостат
Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью, подогреваем сосуд и контролируем по термометру начало открытия основного клапана
Устанавливаем термостат в обратной последовательности.
Качественный термостат для нивы 21213, 21214, 21214-М
Термостат на ниву 21213 какой лучше
Двигатель внутреннего сгорания рассчитан на работу при определенной температуре. Только в определенном диапазоне нагрева охлаждающей жидкости соблюдаются правильные температурные зазоры трущихся частей, и установленные заводом характеристики. Для ускорения прогрева, охлаждающая жидкость вначале проходит по малому контуру (в обход радиатора). Затем, по мере нагрева, поток перенаправляется по большому контуру, через радиатор. При необходимости, принудительно включается еще и вентилятор охлаждения. Благодаря такой трехступенчатой системе, прогрев происходит более равномерно, и рабочая температура достигается быстрее.
Для переключения антифриза между контурами охлаждения, предусмотрен специальный клапан — термостат. Он открывается под воздействием определенной температуры и является регулятором охлаждения двигателя.
Этот элемент фактически является расходником. При поломке требуется замена термостата, поскольку ремонту он не подлежит. Особенно важна корректная работа термостата на автомобилях, эксплуатируемых в трудных условиях: например, внедорожниках. НИВА 2121 как раз относится к этой категории. При движении по бездорожью, двигатель работает под большой нагрузкой и сильно греется. А внешнее охлаждение притоком воздуха не эффективно из-за малой скорости. Именно в такой ситуации, сломанный термостат может привести к перегреву Двс и деформации блока цилиндров.
Неисправность можно установить самостоятельно, без проведения специальной диагностики. При нормальной работе термостата сначала нагревается патрубок внутреннего контура. По мере роста температуры, после срабатывания клапана, горячим становится и внешний патрубок. Двигатель перегревается, при исправном вентиляторе охлаждения и нормальном уровне антифриза. Внешние признаки: после прогрева Двс, труба внутреннего контура горячая, труба внешнего контура холодная. Неисправность — клапан постоянно закрыт.
При выявлении подобных неисправностей необходимо демонтировать термостат, и произвести проверку работоспособности в емкости с горячей водой. В кастрюлю помещается термостат, вода нагревается (необходимо постоянное перемешивание).
При достижении температуры открытия клапана (проверяется термометром), исправный термостат должен сработать.
В автомобиле НИВА 21214 клапан расположен удобно, нет необходимости демонтировать рядом стоящие элементы. Никакие специальные инструменты не требуются — достаточно крестообразной отвертки. Еще может понадобиться отвертка с плоским жалом для поддевания прикипевших шлангов. Сливаем немного охлаждающей жидкости, до уровня ниже соединения трубок с клапаном. Накрываем генератор полиэтиленовой пленкой. Если антифриз попадет внутрь генератора, это повлечет за собой трудоемкую операцию по его очистке и просушке. Возможен даже выход из строя электрооборудования, и генератор придется поменять.
Далее необходимо ослабить затяжку хомутов подводящих патрубков, и проверить их свободный ход. При замене нельзя сдергивать шланги резким движением, можно повредить патрубок или получить травму.
Убедившись, что места соединений не прикипели, откручиваем хомуты до провисания, и отделяем патрубки. Будьте готовы к улавливанию вытекающего антифриза, можно подстелить ветошь. Осмотрите подводящие патрубки. При наличии трещин или крупных заломов, произведите их замену. После извлечения детали из под капотного пространства, осмотрите ее на предмет отвалившихся пружин или других металлических частей.
Если в патрубке останется посторонний предмет, вам придется поменять и водяную помпу. Перед тем, как установить новый термостат, тщательно протрите внутренние поверхности патрубков от налета. Старайтесь, чтобы мусор не попал внутрь системы охлаждения. Закрепите новый клапан в обратной последовательности. Сначала затяните винты в пол силы, и проверьте соединения на отсутствие заломов резины. Затем обожмите хомуты до конца. Долейте антифриз до штатного уровня, и запустите двигатель. Проверьте стыки на предмет отсутствия подтеканий. Проверьте работоспособность термостата, потрогав шланги контуров.
Ф О Р У М
Замена антифриза ВАЗ 21214
Замена охлаждающей жидкости является, регламентированной процедурой ТО, которая прописана в инструкции по эксплуатации. В ней нет ничего сложного, если четко и внимательно следовать описанному плану действий.
Подходит для автомобилей Нива:
Слив охлаждающей жидкости
До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.
Далее выполняем процедуру слива жидкости с ВАЗ 21214 (Нива):
Рис.1
Рис.2
Рис.3
Рис.4
Рис.5
Промывка системы охлаждения
При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:
Заливка тосола в Ниву 21214, 21213 без воздушных пробок
Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.
Итак, приступаем к правильной заливке:
Рис.1
Рис.2
Рис.3
Рис.4
Рис.5
Залив жидкости закончен, осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.
Емкость система охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4 (включая систему отопления салона) — 10,7 литра. В системе охлаждения используется охлаждающая жидкость с температурой замерзания не выше минус 40 градусов.
Состав системы охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4.
— Рубашка охлаждения двигателя. Выполнена в литье и окружает цилиндры в блоке цилиндров, камеры сгорания и газовые каналы в головке блока цилиндров и впускной трубе. — Радиатор. — Вентилятор с механическим приводом или два электровентилятора. — Расширительный бачок. — Термостат. — Насос охлаждающей жидкости. — Радиатор отопителя.
Схема системы охлаждения карбюраторного двигателя ВАЗ-21213 на автомобиле Лада Нива.
Схема системы охлаждения инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4.
Водяной насос системы охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4.
Насос охлаждающей жидкости лопастной, центробежного типа. Приводится от шкива коленчатого вала клиновым ремнем. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессована ступица шкива. На задний — пластмассовая крыльчатка.
Для правильного положения ручья шкива насоса расстояние от привалочной поверхности крышки насоса до наружного торца ступицы должно быть 84,3-84,5 мм. При установке крышки с прокладкой проверяют зазор 0,9—1,3 мм между лопастями крыльчатки и корпусом насоса. Для этого можно воспользоваться валиками из пластилина.
Их накладывают на равноудаленные лопасти крыльчатки, устанавливают крышку, затягивают гайки ее крепления, затем снимают крышку и измеряют оставшуюся толщину пластилина. Она равна зазору. Не допускается ощутимый рукой осевой и радиальный люфт в подшипнике насоса. При выходе из строя подшипника или самоподжимного сальника насоса рекомендуется заменять крышку насоса в сборе с валиком и крыльчаткой.
Наименования и каталожные номера деталей водяного насоса системы охлаждения ВАЗ-21213, ВАЗ-2131-01.
Наименования и каталожные номера привода водяного насоса системы охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4.
Вентиляторы системы охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4.
Для дополнительного обдува радиатора на автомобилях Лада Нива с карбюраторным двигателем ВАЗ-21213 установлен шестилопастный вентилятор с механическим приводом. Вентилятор закреплен на шкиве насоса охлаждающей жидкости.
На автомобилях Лада 4х4 с инжекторным двигателем ВАЗ-21214 установлены два электровентилятора с пластмассовыми многолопастными крыльчатками. Электровентиляторы в сборе с кожухом закреплены на передней поверхности радиатора и нагнетают воздух через сердцевину радиатора в подкапотное пространство. Электровентиляторы включаются и выключаются по команде электронного блока управления двигателем. В зависимости от температуры охлаждающей жидкости.
Термостат системы охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4.
Для поддержания нормальной рабочей температуры охлаждающей жидкости в систему охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4 устанавливают термостат с твердым термочувствительным элементом. Он перекрывает большой круг системы при не прогретом двигателе и низкой температуре охлаждающей жидкости.
Термостат имеет основной и перепускной клапаны. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору. И жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.
При температуре 78-85 градусов клапан начинает перемещаться, открывая основной патрубок. При этом часть жидкости циркулирует по большому кругу, через радиатор. А при температуре около 90 градусов основной клапан полностью открывается, а байпасный — закрывается. И вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 6,0 мм.
Оценить исправность термостата можно по нагреву нижнего патрубка радиатора. Он должен быть холодным, пока температура жидкости (по указателю) не достигнет 80-85 градусов. И горячим, когда она повысится до 85-90 градусов. Термостат не ремонтопригоден. При неисправности, потере герметичности, деформации патрубков, термостат заменяют.
Радиатор системы охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4.
Радиатор горизонтальный, трубчато-пластинчатый, алюминиевый с пластмассовыми бачками. Он состоит из двух вертикальных пластмассовых бачков и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку.
Охлаждающая жидкость подается через верхний патрубок, а отводится через нижний. В нижней части левого бачка находится пробка для слива охлаждающей жидкости. Для лучшего обдува радиатора предназначен кожух, направляющий потоки воздуха от вентиляторов.
Охлаждающую жидкость заливают через горловину радиатора. Пробка радиатора, в которой установлены впускной и выпускной клапаны, предназначена для поддержания избыточного давления в системе при нагреве двигателя.
На горячем двигателе выпускной клапан поддерживает повышенное давление в системе. За счет этого повышается температура кипения жидкости. При ее остывании открывается впускной клапан. Пропуская часть жидкости из расширительного бачка в радиатор и тем самым компенсируя уменьшение объема жидкости.
Исправность клапанов пробки очень важна для нормальной работы системы охлаждения. Но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны.
Наименования и каталожные номера деталей радиатора системы охлаждения ВАЗ-21213, ВАЗ-21214, ВАЗ-2131-01.
Не герметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости. А его заклинивание в закрытом состоянии приводит к аварийному повышению давления в системе. Это может вызвать повреждение радиатора и шлангов.
Расширительный бачок.
Расширительный бачок изготовлен из полупрозрачной пластмассы. Это позволяет визуально контролировать уровень жидкости (на 30-50 мм выше метки MIN на холодном двигателе). В пробке расширительного бачка выполнено отверстие. Поэтому в его внутренней полости давление всегда атмосферное.
Контроль температуры охлаждающей жидкости в системе охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4.
Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на панели приборов. В отводящем патрубке головки блока цилиндров установлен дополнительный датчик температуры, выдающий информацию для контроллера.
Замена охлаждающей жидкости в системе охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4.
Согласно рекомендации завода-изготовителя охлаждающую жидкость следует заменять через 2 года эксплуатации. Или через 60 000 километров пробега. В зависимости от того, что наступит раньше. Кроме того, если охлаждающая жидкость изменила цвет на рыжеватый, немедленно замените ее. Так как такое изменение говорит о том, что выработались ингибирующие присадки и жидкость стала агрессивной по отношению к деталям системы охлаждения.
Система охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4 заполнена охлаждающей жидкостью на основе этиленгликоля. Не рекомендуется заполнять систему охлаждения водой, так как в состав охлаждающей жидкости должны входить антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Порядок действий при замене охлаждающей жидкости.
1. Установите автомобиль на ровную горизонтальную площадку. Если площадка с уклоном, поставьте автомобиль так, чтобы его передняя часть была выше задней. Снимите защиту масляного картера и брызговик моторного отсека.
2. Откройте кран отопителя. Передвинув рукоятку управления краном вправо до упора. Подставьте емкость под пробку сливного отверстия радиатора системы охлаждения и отверните пробку. Отверните пробку радиатора системы охлаждения, повернув ее против часовой стрелки.
3. Выверните пробку из сливного отверстия на блоке цилиндров и слейте остатки охлаждающей жидкости из каналов блока цилиндров. Предварительно подставив под нее емкость.
4. Снимите пробку расширительного бачка. Для слива жидкости из расширительного бачка отстегните ремень его крепления и при открытой пробке, приподняв бачок, слейте жидкость через радиатор.
5. Заверните пробки сливных отверстий на радиаторе и блоке цилиндров и установите расширительный бачок на место.
6. Заполните систему охлаждения двигателя. Заливая охлаждающую жидкость в радиатор до тех пор, пока ее уровень не установится у нижней кромки его наливной горловины. Залейте жидкость в расширительный бачок до нормального уровня. Он находиться примерно на расстоянии 50-70 мм от кромки наливной горловины. Заверните пробки расширительного бачка и радиатора.
7. Пустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентиляторов автомобиля с инжекторным двигателем). После этого остановите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте ее в расширительный бачок до нормального уровня
Удаление воздушной пробки из системы охлаждения двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4.
При работающем двигателе следите за температурой охлаждающей жидкости по указателю. Если стрелка дошла до красной зоны, а вентиляторы инжекторного двигателя не включились, включите отопитель и проверьте, какой воздух идет через него. Если отопитель подает подогретый воздух, значит, скорее всего, неисправны вентиляторы. А если холодный — значит, в системе охлаждения двигателя образовалась воздушная пробка.
Для ее удаления заглушите двигатель, дайте ему остыть и отверните пробку радиатора. Пустите двигатель, дайте ему поработать в течение 3-5 минут и закройте пробку радиатора. Для гарантированного удаления воздуха из системы охлаждения инжекторного двигателя перед заливкой жидкости отсоедините шланг от дроссельного узла.
Заливая жидкость в радиатор, в момент начала вытекания жидкости из патрубка дроссельного узла наденьте шланг на патрубок и затяните хомут крепления шланга. После этого продолжайте доливать жидкость до нормы.
Для лучшего заполнения системы охлаждения обоих двигателей без воздушных пробок периодически прожимайте шланги радиатора рукой. Через несколько дней эксплуатации автомобиля после замены охлаждающей жидкости проконтролируйте ее уровень. При необходимости долейте охлаждающую жидкость.
Термостат от Шнивы в Ниву (2121)
Термостат от Шнивы в Ниву (2121)
Сообщение Анатолий » 10 дек 2010 22:20
Статья в журнале “За рулем” заставила меня задуматься о доработке штатной ситемы охлаждения, ибо остывание двигателя зимой — проблема реальная. Впаивать в родной термостат дополнительный патрубок желания не было никакого, поэтому остановился на варианте замены термостата на Шнивовский. Дополнительно изучив на Niva-faq статьи Тернера, Масона и Шоколадного Зайца, а также St.Rangera, совершил рейд по магазинам, в результате чего было куплено:
Термостат ЛУЗАР — 340 руб. Комплект патрубков ЛУЗАР ВАЗ 21213 — 300 руб. Хомуты в ассортименте 200 руб. (несколько осталось) Шланг Ø16мм — 90 руб. метр (взял метр) Герметик — 40 руб. Тосол примерно 0,5 литра — был.
Приступаем к установке: Сливаем тосол, демонтируем термостат вместе с патрубками. Прикидываем место расположения нового термостата, я решил поставить его выше и в горизонтальном положении, как это сделано на Шниве. Патрубки режем по месту. Вобщем-то, ничего сложного, кроме пары моментов: Выход с печки в блок заглушил шпилькой колеса от ГАЗели, от выходного патрубка печки протягул шланг до термостата (в разрезе стоит эл. помпа), на сосок подогрева карбюратора (на термостате) надел подходящий шланг и заглушил болтиком. Заливаем тосол, выгоняем пробки. ВСЕ!
Lada 4×4 3D Нива «Синий лось» › Logbook › Установка термостата 2123
Нижний патрубок радиатора от шнивы с подрезкой по месту встал на место родного такого же, все остальные патрубки изготовлены из длинного 2105.
Подача печки остаётся без изменений, обратка требует изменений. Резиновый патрубок остался на месте, а вот металлическая трубка требует удаления.
Оставшийся родной патрубок отвода печки соединил с термостатом трубкой вентиляции картера и шлангом 18х26. На трубке вентиляции есть маленький боковой отвод, на который я одел короткий отрезок силиконового шланга, получилась классная приблуда для стравливания воздуха из системы при заливке антифриза. Теперь больше не надо лить тонкой струйкой, всё отлично заполняется, пузыри выходят.
Так как печка дула подозрительно слабо для 08-й улитки, устроил профилактику, разобрал, почистил, поменял все уплотнители, забил щели поролоном, отрезал лишнее от корпуса отопителя, корпуса улитки (стоит печка nivdush-2), продул пистолетом радиатор печки (лето было очень пыльное).
Результат получил тот, который и ожидал. Машина прогревается гораздо быстрее, печка начинает дуть тёплым воздухом уже с 40 градусов и поток воздуха стал даже мощнее, чем при первой установке.
Система охлаждения. Радиатор. Термостат.
Re: Система охлаждения. Радиатор. Термостат.
Сообщение malunin » 24 фев 2015, 09:51
Re: Система охлаждения. Радиатор. Термостат.
Сообщение Михаил Белая Нива » 24 фев 2015, 10:55
Re: Система охлаждения. Радиатор. Термостат.
Сообщение al-awast » 24 фев 2015, 13:43
Re: Система охлаждения. Радиатор. Термостат.
Сообщение Touareg » 24 фев 2015, 21:06
Re: Система охлаждения. Радиатор. Термостат.
Сообщение al-awast » 25 фев 2015, 04:53
Re: Система охлаждения. Радиатор. Термостат.
Сообщение Stasyan » 25 фев 2015, 08:04
Re: Система охлаждения. Радиатор. Термостат.
Сообщение Растопчук » 25 фев 2015, 09:25
Re: Система охлаждения. Радиатор. Термостат.
Сообщение Антон773 » 25 фев 2015, 09:48
Re: Система охлаждения. Радиатор. Термостат.
Сообщение Михаил Белая Нива » 25 фев 2015, 09:54
Re: Система охлаждения. Радиатор. Термостат.
Сообщение Stasyan » 25 фев 2015, 10:17
Просто радиатор мне так и так менять он просто в ужасном состоянии и подтекает! он все таки по больше и без горла! Так скажем замкнутая система.
А по поводу установки как на драйф2 я не захотел! я при замене радиатора хочу установить эл.винты с 214 на разные температурные датчики типа принципа ШН! а там он углубляет радиатор в телевизор для того что бы поставить винт большего объема!
По этому и задал вопрос. может кто так же делал. рад бы узнать все нюансы и подводные камни
Добавлено спустя 4 минуты 13 секунд: И желание установить все это для того что бы рабочая температура была в районе 90.
Зимой холодновато просто поставил 08 улитку а тепла при 2 положении отопителя не хватает для подачи в боковые и в ноги!
Замечание
Момент, на который я хочу обратить особое внимание. На автомобилях семейства нива стоит ДВА датчика температуры. Первый со времен фиата, стоит на блоке, около 4 свечи. Второй установлен на тройнике, в начале гбц. Первый – дает показания только на приборную панель. Второй – на мозги инжектора. Поэтому очень часто и возникает вопрос в разности показаний приборки и БК. Доверять, надо бортовому компьютеру, потому что он берет показания с датчика, работающего с ЭБУ (электронный блок управления).
Термостат ВАЗ 2121, 21213, 21214, NIVA URBAN, OEM 2121-1306010
| Фотогалерея | НИВА-ШОП | Файлы | Видео |
| Бренд | HQ-mech | ||
| Кат N | HQ-2121-1306010 | ||
| OEM N | 2121-1306010 | ||
| Применяемость | ВАЗ 2121 | ||
| Артикул | 2006904758519 | ||
| Наименование | Термостат ВАЗ 2121 | ||
| Ед. измерения | шт | ||
| Количество в упаковке | 1 | ||
| Кратность отгрузки | 50 | ||
| Цена с НДС | 285 | ||
| Группа | Автозапчасти | ||
| Длина, мм | 120 | ||
| Ширина, мм | 90 | ||
| Высота, мм | 107 | ||
| Масса единицы | 0.34 | ||
| Сертификат | RU C-CN.AD75.B.01105 |
Показать все характеристики
На сегодняшний день на рынке автозапчастей России и СНГ предлагается достаточное количество термостатов и термоэлементов различных производителей — начиная от “именитых” поставщиков на конвейеры автогигантов, до неизвестных торговых марок и, к сожалению, явного контрафакта низкого качества. При этом богатом выборе автозапчастей разница в цене может быть составлять десятки и сотни рублей. Как купить хороший «Термостат ВАЗ 2121, 21213, 21214, NIVA URBAN, OEM 2121-1306010»
и не нарваться на подделку? Как выбрать действительно качественную запчасть для автомобиля, которая будет служить надежно и долго?
Как не переплатить и получить деталь с оптимальным соотношением «цена-качество»?
Все просто! Купите термостат или термостатический элемент
торговой марки «HQ-mech»
в ООО «Вистасервис».
Почему именно у нас?
Запасные части к автомобилям под брендом «HQ-mech» хорошо зарекомендовали себя в суровом климате севера России, в жарком климате южных районов страны, Африки и Латинской Америки, а также в средней полосе европейской части. ООО «Вистасервис» заинтересовано в долгосрочном партнерстве со станциями технического обслуживания, розничными магазинами, оптовыми организациями и торговыми сетями в сфере поставок автомобильных запчастей. Предлагаем купить термостаты, приводы колес левые и правые, подшипники ступицы, ШРУСы к автомобилям LADA и ГАЗ, Daewoo и CHEVROLET, и еще более 100 наименований недорогих, но качественных
автозапчастей оптом, мелким оптом и в розницу в Москве и Тольятии. Осуществляем доставку по России. Вся продукция имеет сертификаты соответствия ТР ТС. Мы работаем по безналичному расчету с НДС, а для физических лиц – розничный интернет-магазин.
Каким производителям термостатов для Шевроле Нивы стоит доверять и как заменить своими руками?
Термостат – прибор в системе охлаждения двигателя, автоматически регулирующий температуру охлаждающей жидкости.
Устройство поддерживает оптимальный тепловой режим работы двигателя, с его помощью мотор быстрее прогревается.
Конструктивно он является клапаном, внутри которого имеется термочувствительный элемент, перекрывающий поток воды, тосола, антифриза через радиатор до полного разогрева мотора.
Место установки: в Шевроле Нива расположен по левому переднему краю двигателя, соединяя нижний патрубок печки, патрубки от радиатора, мотора и дроссельной заслонки.
Устройство охладительной сети автомобиля
Система охлаждения ВАЗ Нива является достаточно эффективной и практически не претерпела изменений с момента своего создания. В нее входят следующие агрегаты и элементы:
Контроль температуры в сети охлаждения двигателя Нивы осуществляется разными способами. В карбюраторной модели ВАЗ-21213 в головку цилиндров встроен датчик, связанный с указателем температуры на приборной доске. На модели ВАЗ-21214, где топливо подает инжектор, имеется второй датчик, вмонтированный в патрубок на головке цилиндров. Он связан с контроллером, готовящим топливную смесь в зависимости от нагрева силового агрегата и включающим вентиляторы.
Есть еще 2 отличия в конструкции охлаждения моторов с карбюратором и инжектором:
В автомобилях ВАЗ-2131 Chevrolet Niva система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего через него круглогодично протекает антифриз.
Производители и типы
Типоразмеры термостатов, которые по своей конструкции подходят для установки в составе двигателя автомобиля Шевроле Нива, производит целый ряд мировых компаний. Ниже в таблице представлен перечень изделий.
| Модель | Заводской номер изделия | Температура открытия |
| Томсон | 21230-1306010-05-0 | 80° |
| Zommer | 2123-1306010 | 80° |
| Metal Inkar | 2123-1306010-01 | 80° |
| Прамо | 2123-1306010-02 | 80° |
| WEEL | 182-0114 | 80° |
| Luzar | LT0123 | 80° |
| Herzog | HL36010 | 80° |
| Vkt | VT29003 | 80° |
| Fenox | TS009E7 | 80° |
| Finord | 21231306010 | 80° |
| Пекар | 21231306010 | 80° |
| Finwhale | FinwhaleT123 | 80° |
| Gallant | GLTH14 | 80° |
| Hofer | HF 445 730 | 80° |
Среди автовладельцев сложилось мнение, что наиболее качественными, надежными и долговечными термостатами являются изделия, производимые российскими заводами. Таких предприятий в настоящее время три:
Среди зарубежных моделей хорошие отзывы автовладельцев о модели Metal Inkar польского производителя.
Эти изделия прекрасно работают в системе охлаждения Нивы Шевроле, двигатель прогревается быстро, нареканий нет.
Единственный минус – корпус изготавливается в двух вариантах – пластиковый и латунный. Второй вариант не очень жалуют водители, хотя он также хорошо работает в цепи.
Термостаты Zommer, Luzar, WEEL следует выбирать только от подтвержденных производителей. На рынке и в интернете очень много подделок. Реализаторы стремятся продать свою сомнительную продукцию под видом оригинального новичкам в автомобильном деле. Чтобы не обжечься, при покупке необходимо требовать от продавцов лицензии, сертификаты и подтверждающие документы.
Артикулы и цены
Для того чтобы вам было проще определиться какой лучше поставить на ваш автомобиль, ниже в таблице представлены артикулы и цены на рассмотренные ранее модели.
| Модель | Артикул | Цена, руб |
| Томсон | ТА2123-1306010 | 390 |
| Zommer | 2123-1306010-06 | 420 |
| Metal Inkar (полиамид) | 10.0300.01 | 515 |
| Прамо | 2123-1306010-02 | 600 |
| WEEL | 181-0034 | 630 |
| Luzar | LT0123 | 605 |
| Herzog | HL36010 | 520 |
| Vkt | VT29003 | 480 |
| Fenox | TS009E7 | 490 |
| Finord | 21231306010 | 510 |
| Пекар | 21231306010 | 450 |
| Finwhale | FinwhaleT123 | 520 |
| Gallant | GLTH14 | 500 |
| Hofer | HF 445 730 | 550 |
Отзывы владельцев Шеви Нивы
Алексей Бондаренко, Казань
Вот уже год, как я езжу с термостатом WEEN артикул 181-0034. Устройство включается при температуре 87°С. Первый мой термостат был тоже марки WEEL. С ним я проездил меньше года. Он перестал держать температуру. Нынешний прибор у меня уже один год и лето. Проблем не было ни разу. Температура всегда держится в пределах 85-92 градуса.
Максим Калашник, Псков
Эксплуатирую ВАЗ Шевроле Нива более 10 лет с термостатом Томсон. На термостат не жалуюсь. Его особенность – термические вставки работают примерно 2 года в обычном режиме. Потом начинают занижать свой показатель. Стандартная температура для них 81°С. Летом они работают нормально, то есть 87°С, а зимой немножко чувствуется прохлада при температуре 81°С.
Сергей Полторак, Бологое
На предыдущую Шниву ставил Финнорд, отработал на все 100%, в прошлом году на новом Шевике стал замерзать, но Финнорда не нашел, поставил Лузар – не холодно но и не так жарко…
Возможные неисправности
Чтобы избежать неприятностей с перегревом двигателя, необходимо контролировать и обслуживать охладительную систему Нивы.
Следует чаще проверять уровень антифриза в расширительном бачке. Ввиду надежности охлаждения неисправностей в ней случается не так много:
Важно периодически проверять наличие люфта оси водяного насоса. Его появление говорит об износе подшипника, необходимо как можно быстрее поменять помпу.
Причины выхода из строя
Существует две основные поломки термостата:
Неисправность можно определить по характерному признаку — стрелка прибора, показывающего температуру двигателя, резко падает вниз во время разгона машины и прыгает вверх, если машина сбавляет скорость движения.
Внутри термостата установлен чувствительный клапан. Он может забиться грязью, маслом, инородными телами. Тогда его заклинивает в открытом либо закрытом состоянии.
Замена термовыключателя
Замена термостата осуществляется при нарушении теплового режима двигателя. Обычно это происходит после 60 тысяч км пробега. Процесс замены не сложный. Полностью сливать тосол либо антифриз из системы не обязательно.
Важно! При отсоединении патрубков выливается некоторое количество охлаждающей жидкости, поэтому необходимо предварительно купить для доливки.
Необходимые материалы и инструменты:
1.Ослабить винты на пяти хомутах, с помощью отвертки, стягивающих патрубки.
2.Сдернуть резиновые патрубки с корпуса термостата.
3.Снять старый термостат.
4.Новый прибор установить в обратной последовательности. Перед установкой места соединения смазать герметиком. Новые винты хомутов надежно затянуть отверткой.
Примечание! Все термостаты, конструктивно использующиеся для Нивы Шевроле, унифицированы и подходят на ВАЗовскую классику.
Со сливом
Если нет желания испытывать шланги на прочность, тогда придется слить весь антифриз, который находится выше термостата. Для этого нужно воспользоваться сливной пробкой в блоке цилиндров. Действовать необходимо аккуратно, чтобы жидкость не попала на генератор. После слива жидкости и пережимаем шланг и переходим к демонтажу терморегулятора. Далее необходимо соблюдать после
Монтаж нового элемента выполняется в обратной последовательности. Если старый термостат неразборный (это в большинстве случаев классический вариант), а клапан на нем не работает, его можно смело выбрасывать.
