Как заглушить задние тормоза на ниве

Лада 4×4 3D 21214М › Бортжурнал › Тормозная система 21214М

Как и обещала, по окончании работ с тормозами описываю сие действо.
Начать хотелось бы с ругательств в адрес конструкторов и сборщиков автоваза. У этих людей нет сердца!

В общем, началось все с техосмотра, на котором мне сказали что нет задних тормозов, порекомендовали отогнать в сервис, а то мало ли чего… Естественно мы её загнали в гараж и начали искать проблему.
Если не считать того что чудаки в салоне которые год назад меняли мне колодки и барабаны, посадили последние на какой-то то-ли герметик, то-ли хрен его знает что, и из-за этого не много пострадали барабаны при снятии.
Дальше все пошло лучше. Колодки оказались в идеальном состоянии, вот цилиндры в плачевном. Решено было менять. Сняли, а там тормозухи почти нет. Значит дело не только в них…
И чуть не забыла, один из цилиндров выкрутить не получилось, трубка выросла на мертво 😪
После всех этих манипуляций было решено менять колдун, потому что и в нем жидкости было мало и невооружённым взглядом было видно что он уже не жилец.
Собрались с мыслями, накидал и список покупок, поехали.
В магазине попросили цилиндры, нужную трубку и колдун, нам все принесли, но колдун оказался не наш 🤔
Далее методом подбора, поняли что у нас стоит колдун от 2108, а не классический как на всех остальных нивах, ладно, купили поехали ставить. В каких то промежутках гуглили тормозную систему, сверяои с тем что у нас в гараже, а оно не то 😮

Поставили… А он течёт, зараза!
Кучу раз пытались перекрутить эти трубки чтобы они все таки туда вошли и не протекали, но все безуспешно, пришлось ехать сдавать ☹️
Сдали, купили другой в другом маге, приехали, поставили и опять что-то не так. Одна из магистралей течёт 😠
В общем это был уже конец третьего дня ремонта, нервы сдавали… Решили купить новую магистраль. Взяли для нивы. На нем написано: от тройника до регулятора давления, но тройника то у меня нет, так как система совсем другая!

На этой схеме из ГТЦ выходят 2 трубки на зад, без тройников, соеденителей или ещё чего то, а у меня опять подвох вместо классического тройника из ГТЦ выходит трубка и соединяется с магистралью, но не через соединитель, а через штуцера друг к другу. Соответственно та магистраль которую мы купили соединить с этой трубкой мы не можем

Опять поехали искать как ЭТО соединить воедино. Объехали несколько магазинов, практически во всех на нас смотрят с вытаращенными глазами и у всех один ответ: что это такое мы не знаем, у нас такого нет.
Но мы не отчаивались, решили заменить короткую трубку от ГТЦ на другую и через Газовский соединитель скрутить с магистралью, все купили, снова в гараж.
После нескольких маневров под днищем и в капоте я поняла что стандартная магистраль от нивы 2121, в принципе, нормально встаёт и без дополнительных соединений, немножко напрямки конечно, но это уже мелочи.
И, о, чудо! С первого раза все собралось, закрутилось… И не потекло! Моей радости не было предела.

По итогу всего этого рассказа:
21214М солянка из запчастей автоваза, но я её все равно люблю 😍
Трубки которые стояли изначально ставят на абс🤔 но их можно заменить на стандартные
Остался один вопрос, по поводу регулировки колдуна, не совсем он корректно работает и меня это не устраивает… Есть мысль вообще его выкинуть и поставить просто соединители, но муж против, обещает наладить. Как быть?
Цена вопроса:
Регулятор давления 1350 р
2 трубки 48 и 45р
Магистраль 130 р
2 тормозных цилиндра 580р
Тормозная жидкость 250 р
Итого: 2403 руб (и кучка нервов)

Источник

Лада 4×4 3D не хуже, чем у Давидыча › Бортжурнал › Возращение тормозов

Ранее я рассказывал, что у меня перепутаны контуры, поэтому тормозов практически не было…

При поиске неисправности обратил внимание на сложную систему контуров в ВАЗ 2121 НИВА, оказывается многие от неё уходят и ставят планки тормозные на передние суппорта от ШНИВЫ, чтобы к передним суппортам подходило по одному шлангу. Это позволяет и эффективность тормозов повысить и увеличить ремонтопригодность, да и закисание поршней исключить.

От чего повышается ремонтопригодность? Да, от того, что если у вас потёк один из цилиндров, то вы легко глушите трубку, которая идёт к данному цилиндру и добираетесь до места ремонта хоть с какими-то, но тормозами! У меня уже это проверилось, когда потёк один из задних цилиндров, но об этом в следующей записи;)

Тем более, как специалисту по защите информации, мне сразу пришла на ум поговорка, чем сложнее система, тем она уязвимее.

Итак, в первую очередь почитал собранный материал по улучшению тормозов, затем поехал закупаться:

1) Соединитель цилиндров — 2123-3501085-01 — 2 шт. — 310 р.
2) Шланг задний тормозной от ГАЗ-2410 — 2410-3506025-10 — 2 шт. — 390 р.
3) Штуцер тормозных трубок ВАЗ М10х1.25 кл.10 — 14689011 — 4 шт. — 16 р.
4) Завальцованные медные трубки 120 см и 47 см — 200 р.
5) Шланг задний тормозной от ВАЗ 2121 — 2101-3506085 — 1 шт. — 106 р.
6) Жидкость тормозная FELIX DOT 4 — 4606532003883 — 1 л. — 170 р.
7) Ключ накидной с прорезью 8×10 АвтоДело — 1 шт. — 70 р.
8) Медные шайбы для тормозной системы ВАЗ — 10 шт. — 150 р.

К сожалению, никакой 100% информации в интеренете по поводу шлангов тормозных, не нашёл, поэтому пришлось подбирать в магазине самому. Логично задаться вопросом, почему нельзя шланги использовать от ШНИВЫ, как и планки, ответ прост, они короткие!

После закупки приехал в гараж и начал творить:

Затем вытащил все ненужные ужасные стальные трубки с тройниками, которые шли на передние тормоза и соединялись через тройник с задними тормозами:

Замерил проводами какой длины тормозные трубки нужны, получилось 120 см. на правую сторону, и 47 см., если не изменяет память, на левую сторону, второе число нужно перепроверить…

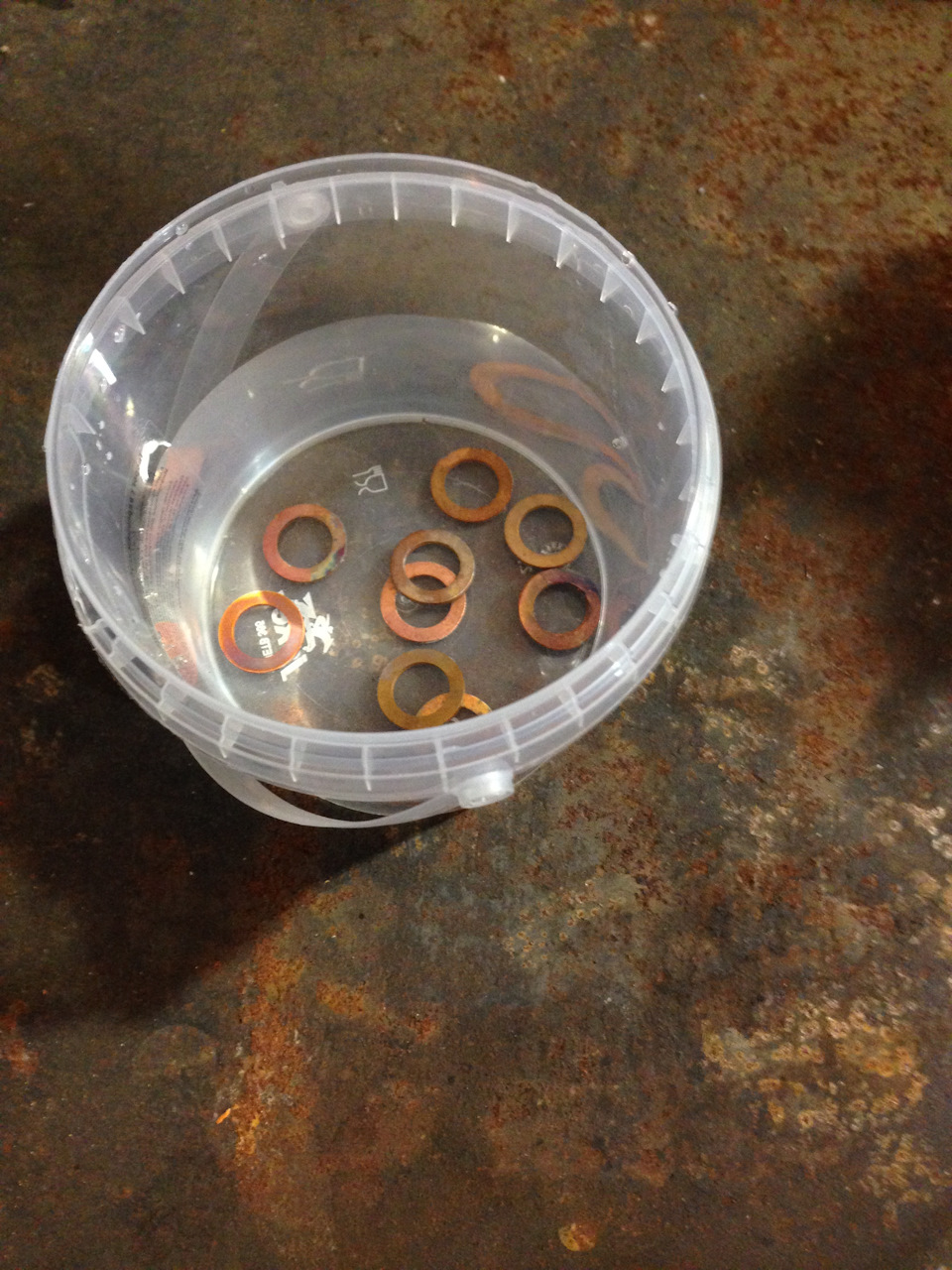

Подготовил медные шайбы к установке, чтобы они стали мягкими:

После снятия прежних тормозных шлангов занялся установкой планок и новых волговских шлангов. Кстати, защитные спиральки с двух нивовских шлангов идеально устанавливаются на один волговский шланг и полностю защищают его!

Затем круглым напильником подготавливаем крепёж на лонжероне для внедрения шлангов от ГАЗ 2410:

Далее можно протянуть новые медные трубки и подключить задний контур через задний тормозной шланг от ВАЗ 2121:

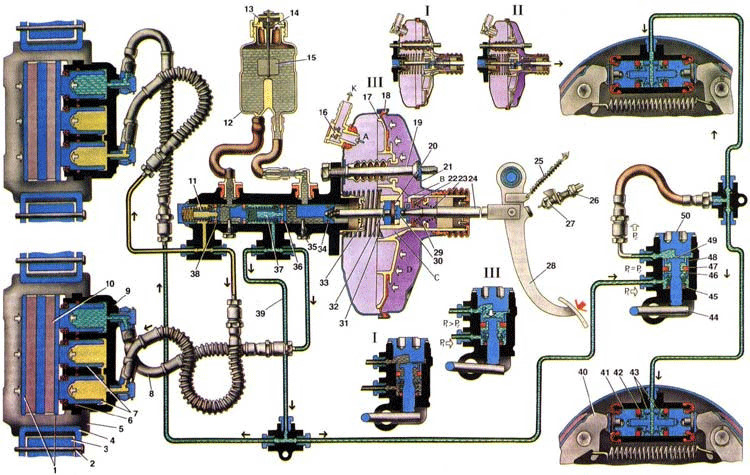

Таким образом, я ушёл от стандартной тормозной системы ВАЗ 2121 и ВАЗ 21213:

И пришёл к упрощенной тормозной системе типа как у ВАЗ 2101:

Как только я прокачал тормоза и выехал из гаража, я понял, что у меня появились очень неплохие тормоза! После того, что было, я оказался в восторге!

Однако, боюсь быть закиданным помидорами, на данный момент у меня отсутствует колдун, и начал зад перетормаживать, поэтому чуть позже (до зимы) займусь внедрением альтернативного регулятора тормозных усилий от Chevrolet, но это совсем другая история!

Источник

Как загнуть тормозную трубку

Просто загнуть трубку))Но вопрос зачем то делать?Чтоб тормозной путь был 100500 км?)

Всмысле? да просто не могу снять барабан а желательно бы, а если сниму барабан надо будет сразу ставить шпильки подлиней =) Ни то что ржавый барабан нито не умею я его откручивать =) Все задние тормоза текут а над снять барабан проверить че да как целиндрик. а то всю зиму без тормозов проездил, на лето над готовиться, хоть чтото бы тормозило.

А, так бы и написал что барабан не можеш снять)Все очень просто:откручиваеш два маленьких болтика, которые держут барабан, они под отвертку!И потом начинай стягивать барабан, если не снимается то пробуй легкими ударами молотком, или монтировкой стягивай, если уж совсем никак, то через отверствие на барабане попробуй свести колодки с помощью отвертки, а также сзади барабана есть штуцер прокачки тормозов, можно давления сбавить если че!Пробуй, должно получится!

#1 ОФФЛАЙН DSIvanov

В общем собрался я перебрать задние суппорта BENDIX, ремкомплекты куплены, штифты и пружинки куплены. Как можно временно заглушить задний тормозной контур, чтоб авто было на ходу? Мож отвернуть трубку с ГТЦ и вкрутить болт (при откручивании трубки, че с педалью делат, нажать и держать или нетрогать ваще)?

Сообщение отредактировал DSIvanov: 19 Июль 2008 – 20:33

#2 ОФФЛАЙН Reg E230

лучше болт вкрутить. только х.з где ты его найдеш. я брал со старого ГТЦ

WDB1240231B782575 E230 92г WDB1240361C235921 E500 95г

#3 ОФФЛАЙН Silin Mike

Опасное занятие – езда без торм.контура.Но если необходимо проехать недалеко и предельной осторожностью,то можно,в принципе,заглушить ГТЦ болтом.Есть нюанс – держит давление тормозухи не резьба,а конус или сфера на конце вставляемой торм.трубки.Т.о. на конце вкручиваемого болта необходимо сделать подобие такого соединения.С педалью ничего делать не надо.После установки болта долить торм.жидкость в бачок до нормы и проверить передние тормоза.По моему – всё.

W123 200 115.938 АКПП 722.115 1977г.

#4 ОФФЛАЙН МерСавец

Я сделал заглушки из старых тормозных шлангов. У них же 2 конца – как папа/мама. Шланг разрезал на половины, сложил вдвое и очень хорошо скрутил проволокой. Откручивается супорт от тормозного шланга, вместо него прикручивается такая заглушка. Хорошая скрутка держит давление тормозной пркрасно. Один супорт был снят и шланг заглушен таким образом, а на втором в это время пытался выдавить закисший поршень. Топтал – что дури хватало!

#5 ОФФЛАЙН Silin Mike

Вместо болта можно использовать кусок торм.трубки с резьбовым наконечником.Трубку расплющить и загнуть молотком.

W123 200 115.938 АКПП 722.115 1977г.

#6 ОФФЛАЙН DSIvanov

Всем спасибо! Шланг старый есть один, завтра попробую! А то пришлось вчера экстренно отъехать за 300 км., дык чета пока ехал, штифт с суппорта потерял, да и свист теперь страшный стоит, когда тормозишь, словно маршрутка

#7 ОФФЛАЙН илья123

Вместо заглушки отлично подходит прокачной штуцер от УАЗа или другой с резьбой М10 шаг 1 и «прокачать» удобно что бы педаль высоко стояла.

123 240D 1980г.в.мкпп-4 123 230Е 1984г.в.акпп W210 E320T 4matik 97г.в.акпп 8(903)727-5625 Илья город Москва, метро Речной вокзал

Как убрать колдун (регулятор давления задних тормозов) ВАЗ

Основное назначение регулятора давления тормозов состоит в создании необходимого тормозного усилия в задних тормозах автомобиля в зависимости от нагрузки машины и от резкости торможения. При штатной подвеске и тормозах путем долгих манипуляций «колдун» множно настроить для определенной загрузки. Однако при загрузке автомобиля, изменений высоты подвески или тормозных механизмов о должной работе «колдуна» можно забыть. В результате на практике каждый второй старый автомобиль ВАЗ имеет проблемы в работе задних тормозов.Есть возможность доработать задние тормоза в два этапа:

Как устроена тормозная система?

Гидравлическая тормозная система, используемая на большинстве легковых автомобилях, состоит из главного и четырех рабочих тормозных цилиндров, соединенных между собой трубками высокого давления и тормозными шлангами.

Читать дальше: Замена насоса гур уаз буханка

Принцип действия следующий: при нажатии на педаль тормоза > жидкость из камеры главного тормозного цилиндра > по трубкам и шлангам перемещается к рабочим > заставляя их сжимать колодки.

В этот момент давление в тормозной системе увеличивается, что, зачастую и приводит к разрыву шлангов в местах повреждений, после чего давление в системе сравнивается с атмосферным, а повторное нажатие на педаль тормоза приводит к выталкиванию жидкости из контуров. Рабочие цилиндры перестают сжимать колодки и тормоза пропадают. Для восстановления системы необходимо перекрыть течь и прокачать тормоза.

Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

Поделись! Были у вас когда ни будь случаи, когда при резком торможении автомобиль вдруг неожиданно понесло юзом на трассе? Если у вас такое бывало, поделитесь этой историей в комментариях или же дайте людям несколько советов как такие случаи можно избежать, поверьте они ещё кому ни будь пригодятся!

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Как заменить регулятор давления тормозов, он же колдун на ВАЗ 2108-ВАЗ 21099?

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Как восстановить тормоза при оборванном шланге?

Самый простой способ восстановить автомобилю тормоза – перекрыть подачу жидкости в поврежденный шланг и прокачать тормозную систему.

Для этого необходимо:

Перед затягиванием гаек трубки и шланга следует удалить воздух из поврежденной части тормозной системы. Это делается прокачкой тормозной системы.

Как прокачать тормозную систему при аварийном восстановлении?

Как после любого ремонта гидравлической тормозной системы, требуется ее прокачка – удаление воздуха из противоположного конца контура. В полностью рабочей тормозной системе этим концом является – штуцер на цилиндре у каждого колеса. В восстановленном контуре противоположный конец – это место заглушки трубки.

Прокачка тормозной системы легкового автомобиля практически всегда производится с напарником. Его задачей, является периодическое нажатие на педаль тормоза в определенном порядке. После герметизации трубки ведущей к поврежденному тормозному шлангу, напарник, находящийся в салоне должен несколько раз нажать на тормоз.

Когда педаль станет достаточно тугой, ее следует удерживать в нажатом состоянии до тех пор, пока не будет ослаблена гайка заглушенной гвоздиком тормозной трубки. В этот момент из контура выходит воздух, с тормозной жидкостью, а педаль «проваливается» в пол. Продолжая удерживать педаль в нажатом состоянии, следует затянуть гайку тормозной трубки и повторить операцию несколько раз, пока тормоза не станут достаточно эффективными.

Не смотря на простоту ремонта, качество восстановленных таким образом тормозов высокое. Автомобиль довольно хорошо останавливается со скорости 40 км/ч., но следует обратить внимание, на особенность торможения при включенной передаче: При нажатии на тормоз, может быть спровоцирован занос автомобиля. Эта ситуация может возникнуть, при отключении тормоза на одном из ведущих колес. Нажимая на тормоз при включенной передаче, одно из ведущих колес будет заблокировано колодками, а на второе из-за работы дифференциала будет передаваться весь крутящий момент двигателя, который способен развернуть автомобиль, особенно на скользкой дороге. Поэтому следует избегать резких торможений и выбирать безопасную скорость.

Данный ремонт является временным восстановлением системы

Разрыв тормозного шланга, чаще всего говорит о его износе, следовательно, и другие шланги могут быть в неудовлетворительном состоянии. Продолжительные поездки на восстановленном таким образом автомобиле может привести к ДТП. Разрыв второго шланга, восстанавливать таким способом теряет смыл, так как эффективность торможения упадет в разы, и придется вызывать эвакуатор Красногвардейского района СПб для транспортировки автомобиля на сервис.

Читать дальше: Vecton long drain 10w40 e7

Всем доброго времени суток!

Во всех странах в ПДД четко указано что эксплуатировать автомобиль с неисправной тормозной системой запрещено. Даже в ПДД Зимбабве, кажись там этот пункт идет следующим за пунктом который запрещает ехать с копьем в маршрутке…

Отсутствие суппорта или суппортов! Является неисправностью с которой ездить нельзя. Но это ведь не про нас. Нам ведь всегда очень надо! Всегда есть весомые причины. Кто-то не готов потерпеть пару дней пока придут запчасти, кто-то хочет не готов покупать новые поршни взамен сгнивших, ведь у кума в деревне стоит такая же разложенная о Камаз маршрутка, в которой тормоза огонь были…

Пережимать тормозные шланги нельзя! Да, я понимаю что большинство из Вас ремонтировало авто до того как я пешком под стол ходил и вы всегда и всем пережимали шланги еще до того как мне перерезали пуповину. И все было хорошо. Но я с этим совсем не согласен! Да, есть специальные приспособления, да есть мануалы в которых это все предписано… Но ну его нифиг, даже если из 10 раз один раз не прокатит то лучше и не пробовать!

Порывшись в блоге вы найдете у меня фото шлангов пережатых корсангами, но если прочитаете целиком то поймете что все они шли под замену, жалеть было нечего!

Давайте будем думать что я это советую для того что-бы устранить течь тормозной жидкости во время ремонта суппорта
