Уменьшение вибрации от раздатки: установка подрамника на Ниву
При всей своей популярности Нива 2121 имеет ряд недостатков. Одной из самых распространенных проблем этого внедорожника является повышенная вибрация в салоне. Причем чем больше эксплуатируется автомобиль, тем вибрация становится более ощутимой.
Причиной повышенной вибрации является конструктивно неправильное решение закрепления раздаточной коробки (раздатки). Дело в том, что эта коробка на Ниве крепится посредством сайлентблоков непосредственно к днищу. А поскольку во время работы вибрация у раздатки значительная, то все это передается в салон.
В результате сильная вибрация сказывается на трансмиссии, она быстрее изнашивается. Металл днища в районе крепления раздатки хоть и усилен, но из-за сильной вибрации со временем происходит разрушение днища вследствие воздействия вибрации.
Часто владельцы Нива 2121, чтобы уменьшить вибрацию в салоне, устанавливают подрамник под раздатку. Данное приспособление изготавливается из металла. Подрамник Нива принимает на себя любое вибрационное воздействие от раздаточной коробки.
Преимуществ у подрамника достаточно:

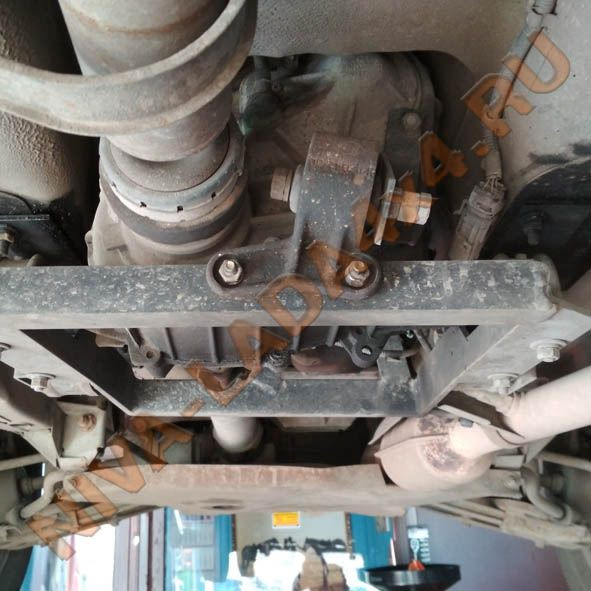

Заводская конструкция

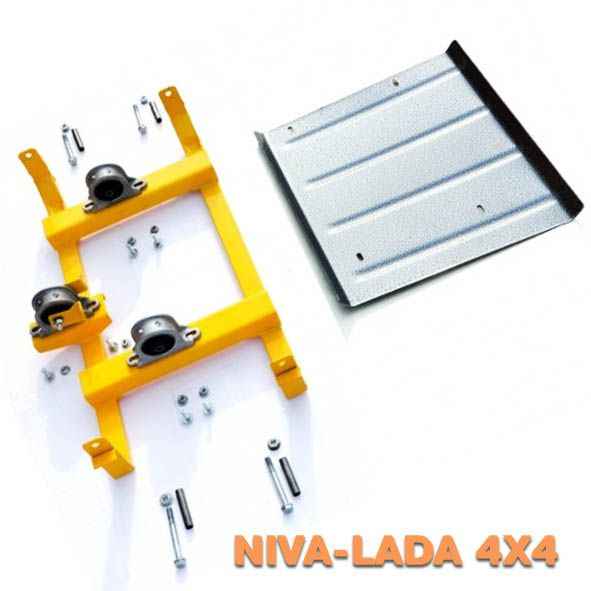

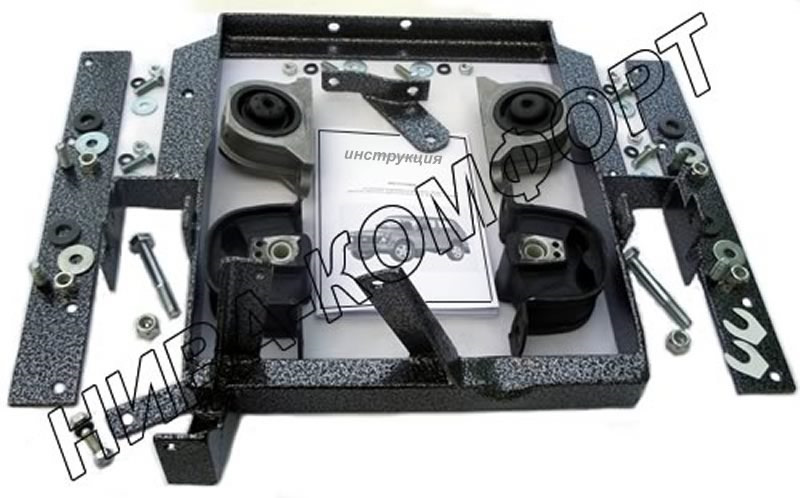

Одним из рекомендуемых устройств для устранения вибрации раздатки является так называемый комплект «Нива Комфорт». Подрамник «Нива Комфорт» разработан сравнительно давно, имеет сертификат качества, и владельцы Нива 2121 зачастую используют его.

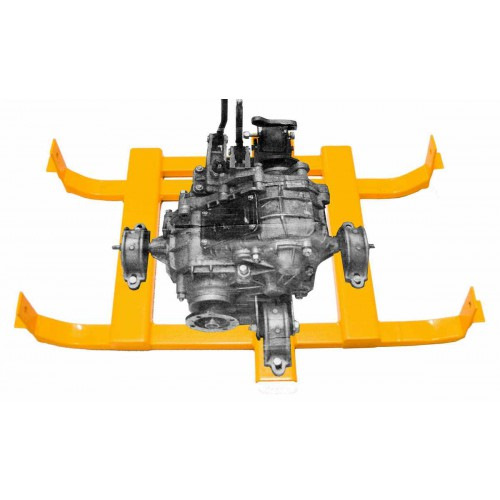

Данное устройство представляет собой сварную конструкцию из металлических уголков, с просверленными точками крепежа, крепежными пластинами, к которым будет монтироваться основа. Поскольку раздаточная коробка не должна фиксироваться к основе жестко, в комплекте имеются эластичные опоры.
При всех своих плюсах, этот подрамник под раздатку имеет недостатки. Он устанавливается на места, где ранее было место крепления коробки, то есть к днищу, так что если имеются проблемы с основанием, конструкцию «Нива комфорт» установить будет проблематично.
Самодельная конструкция
Многие делают подобный подрамник на Ниву своими силами. Вначале нужно выполнить чертеж подрамника. Простейшая конструкция состоит из двух поперечин и соединяющих их двух перекладин.
Расстояние между перекладинами должно быть точно такое же, как и расстояние между точками крепления раздатки к днищу. В самих перекладинах делаются отверстия, к которым будет крепиться раздаточная коробка. Для усиления конструкции можно во внутренних углах между перекладинами и поперечинами вварить раскосы из металлических уголков.
Такая конструкция будет закрепляться не к днищу, а к лонжеронам, поэтому длина у них должна соответствовать расстоянию между лонжеронами. Сделав чертеж, можно создать данное устройство на Ниву своими руками. В зависимости от пожелания владельца, можно сделать его разборным, на болтовом креплении.
Достоинством такого подрамника будет возможность заменить поврежденный элемент, не снимая всю конструкцию с автомобиля. Недостатком же будет потребность постоянного мониторинга состояния болтового соединения. Сварная же конструкция подрамника не требует постоянного контроля, но в случае повреждения его придется полностью заменять.
Далее следует определиться, каким способом будет крепиться подрамник под раздатку к лонжеронам. Есть возможность закрепить его к боковой поверхности подрамника. Для этого в боковой поверхности потребуется просверлить сквозные отверстия в местах крепления.
Достоинством фиксирования в боковую поверхность лонжерона является возможность дополнительно в местах крепежа установить сайлентблоки, которые еще больше будут гасить колебания, идущие от раздатки. Минусом же является потребность проведения дополнительных расчетов диаметра болтов, с помощью которых конструкция будет крепиться к лонжерону, поскольку в данном случае на них будет воздействовать сила на срез. Болт слишком маленького диаметра, скорее всего, быстро разрушится из-за вибрации.
Другие варианты монтажа устройства

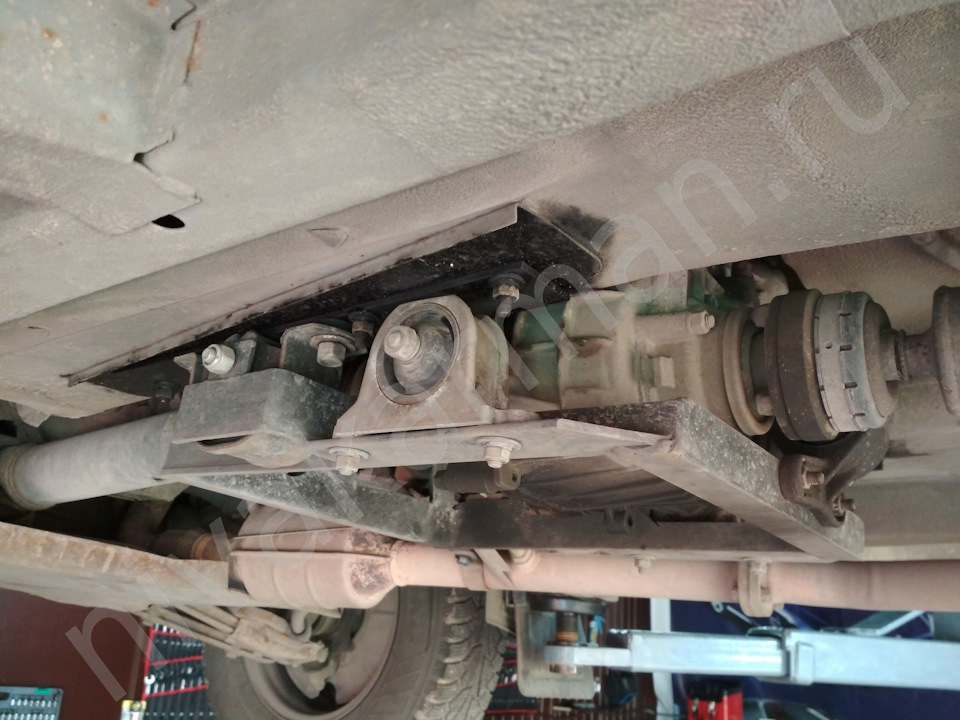

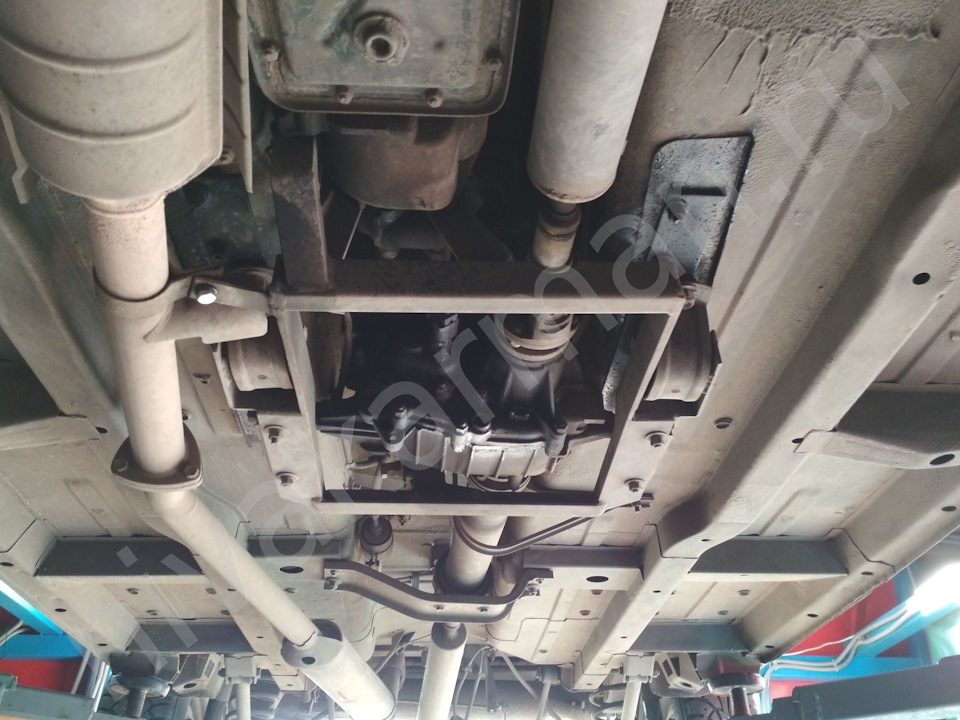

Установленная деталь на машине
Другой способ закрепления конструкции к лонжерону подразумевает фиксации его к нижней поверхности лонжерона. Для этого тоже делаются отверстия в местах крепежа, но только в верхней и в нижней поверхностях лонжерона. В этом случае особо к диаметру болта крепления придираться не стоит, поскольку воздействия на него не будет. Но и установить дополнительные сайлентблоки для гашения колебания будет невозможно.
Еще одним дополнительным элементом, который можно установить на конструкцию, является специальная эластичная опора коробки. Считается, что она позволяет лучше выставить положение коробки относительно КПП. Но в некоторых случаях обходятся и без нее. Все зависит от пожелания владельца.
Некоторые автолюбители всю эту конструкцию закрывают листом металла, который дополнительно защищает раздаточную коробку от загрязнения и возможного повреждения при движении по бездорожью.
Недостатком же подрамника, устанавливаемого на Ниву, является снижение дорожного просвета в районе раздаточной коробки.
Лада 4×4 3D ЧЁРНАЯ ЖЕМЧУЖИНА. › Бортжурнал › Вся правда о подрамнике на раздатку Нива!
Всем привет✌🏻️ И так, на данный момент, проехал с этим подрамником больше десятки и хотелось бы высказать своё мнение об этом девайсе. Как было сказано ранее был приобретён он на просторах интернета, за 10 (если не ошибаюсь, может и больше) косых, к доставке, упаковке и в общем то к самим продавцам претензий нет, а есть они лишь к самому продукту! Давайте по порядку. Первое что бросается в глаза когда ты его только достал, а точнее то что приходит на ум, за что же я отдал столько бабла, но потом думаешь что после установки все станет ясно, ну да ладно, идём дальше, из чего же он сделан, по факту это металические угольник, пара пластин и 4 опоры двигателя ваз 2108(если не прав, поправьте) стоит это все в идеале 2000 рублей, сварено так себе, покрашено так себе, красная цена этой инновационной технологии, ну 5000 рублей, а стоят, я же забыл про болтики шайбу и гаечки, тогда простите, все 5500. Далее, установка, ну если устанавливать будете в сервисе, то можете этот пункт пропускать. Мало того что пришлось извиваться чтобы закрутить некоторые болты, так ещё и многие отверстия не совпадали, напомню, машина новая, кузов не уставший, так что кукареканья можно оставить при себе. Так же заметил что из-за того что выхлоп теперь на подрамнике, прибавилась дрожь к ручкам, можете сказать, дак они всегда дрожат, но на скорости, при высоких оборотах эта дрожь чувствуется ещё сильнее. За частую, те кто уже устанавливал подрамник, писали что шума становилось меньше, становилось меньше дрожь и тд, но шиш там, может старым нивам это как то и помогало, но я ничего из этого не почувствовал. Резинки, которые прикрывают ручки понижайки и блокировки, поднялись выше, из-за чего, начали скрепить о пластик, решил эту проблему селикотом, но все же неприятно. Ну, собственно это то, чем я недоволен. Но и плюсы тоже есть, а точнее их 2. При переключении на низшую передачу или при резком броске газа на 6к оборотах, пропал кивок, да и при наборе нет больше толчков как раньше. А второй плюс, это то что подрамник очень хорошо защищает раздатку от ударов о камни, к тому же можно прикрутить к нему лист (я прикручу к нему кусок, от старой защиты на 99) тогда точно нет риска что ушатаете где то раздатку, знакомые недавно умудрились как то разбить её)
И вот вывод. Своих денег он точно не стоит, но вот если вы умелец и смастерите его сами, то да, вещь полезная, а так, не избавиться нам от воя в раздатке так же, как не избавиться от воя коробок))) всем удачи, с вас лойс))
Лада 4×4 3D › Бортжурнал › [?]. ПОМОГИТЕ. Выбор подрамника раздатки (РК).
Всем Привет! Как известно из предыдущего поста мною были приобретена жирнейшая мудовая резина Maxxis Mudzilla во внушительной размерности 31×11,5×15
В виду грядущих изменений авто я начал анализировать рынок запчастей. Очень много всяких разных вариантов — разобраться очень сложно. В данный момент я выбираю подрамник РК. В интернет есть два, как я понимаю, самых распространённых варианта:
2). Нива Комфорт, он же (Комфорт Плюс)

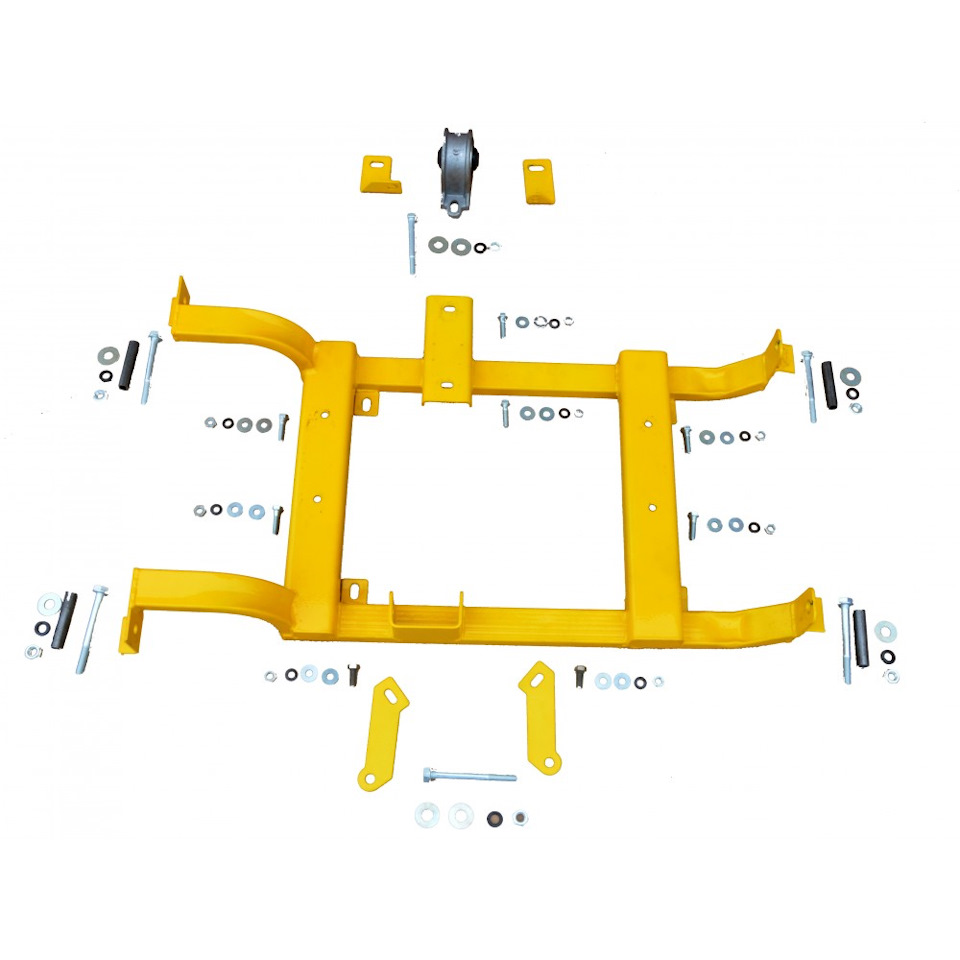

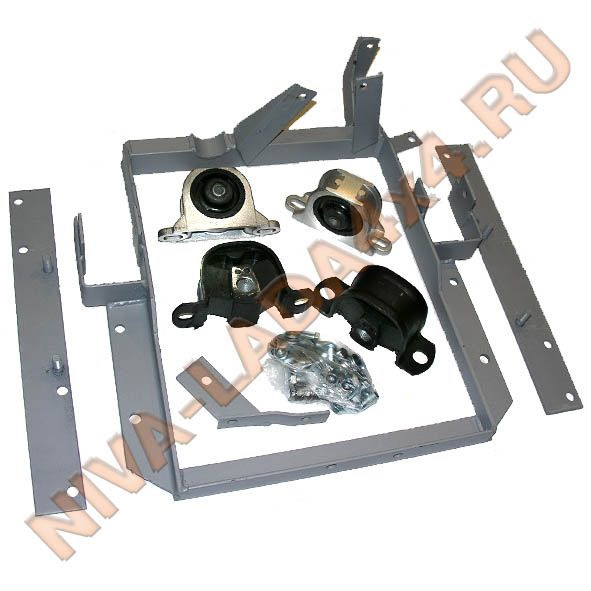

Данные подрамники крепятся абсолютно по-разному — имеют разное количество точек крепления и разное количество демпфирующих элементов — сайлентблоков.
