Lada 4×4 3D Rally-Raid evo2 › Logbook › Крепление задних амортизаторов от шеви-нивы на обычную
Сперва зачищаем металл, на фото зачистил мало, пришлось доочищать гораздо больше. Но как видно, металл арки завернут внутрь чашки и проварен.

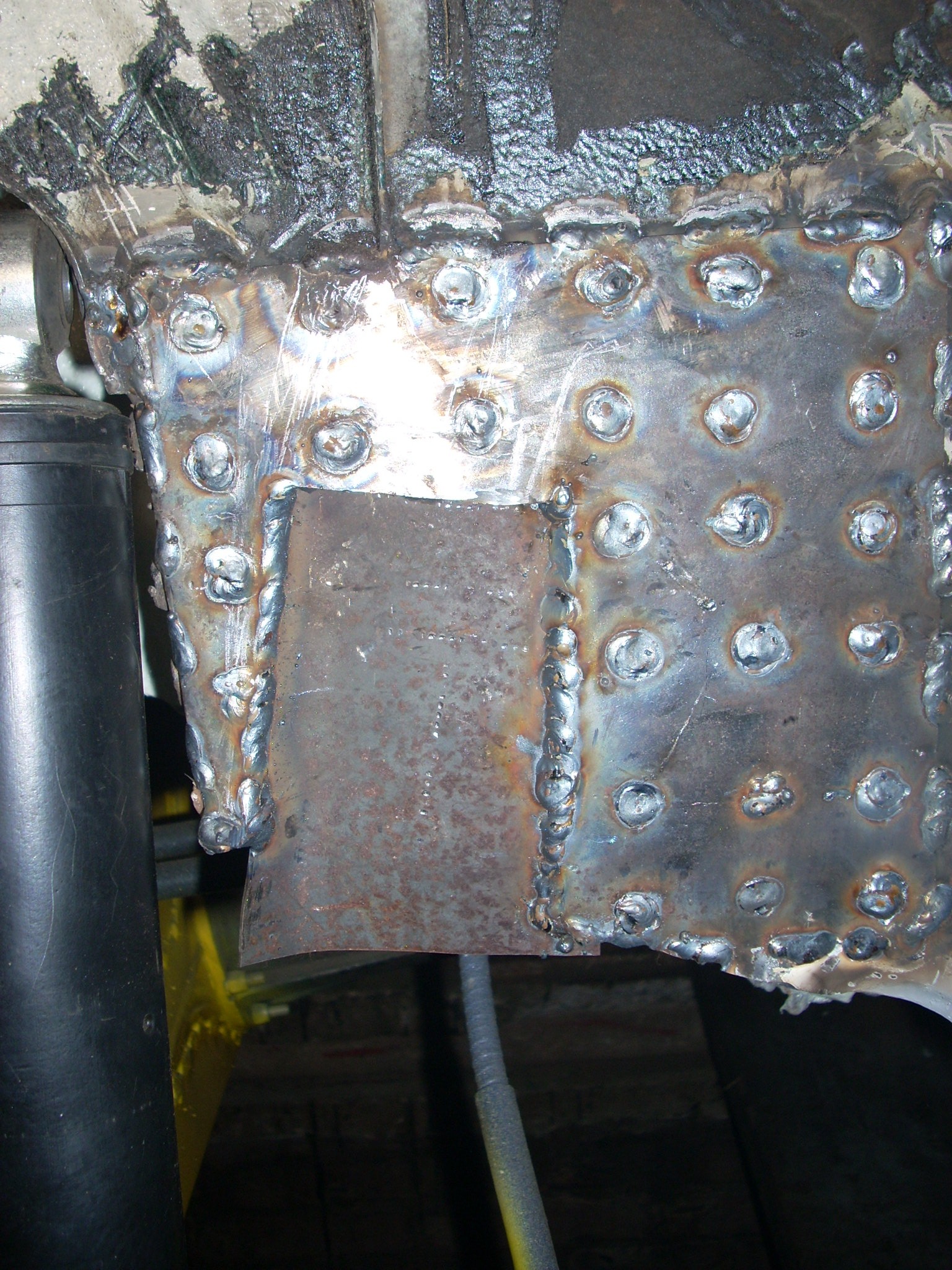

Вырезаем усилитель для арки. На фото приляпал кусок, который уже был, но приварив, решил перестраховаться и доварил еще встык 😉

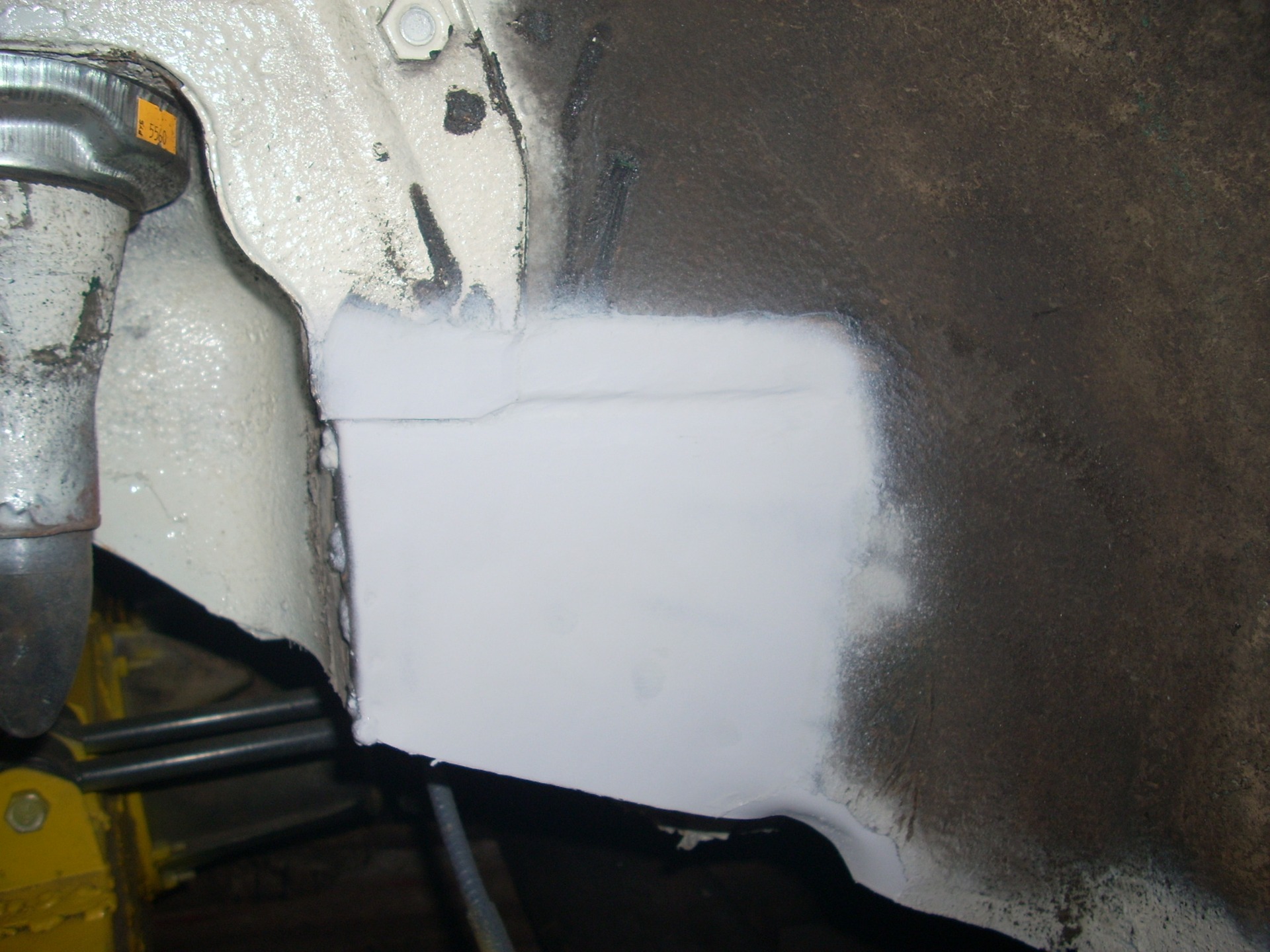

Чтобы амортизатор не задевал за колеса, его необходимо утопить в арку, поэтому делаем углубление следующего вида. При чем из-за хода моста вперед-назад амортизатор тоже будет ходить. Это тоже надо учитывать.

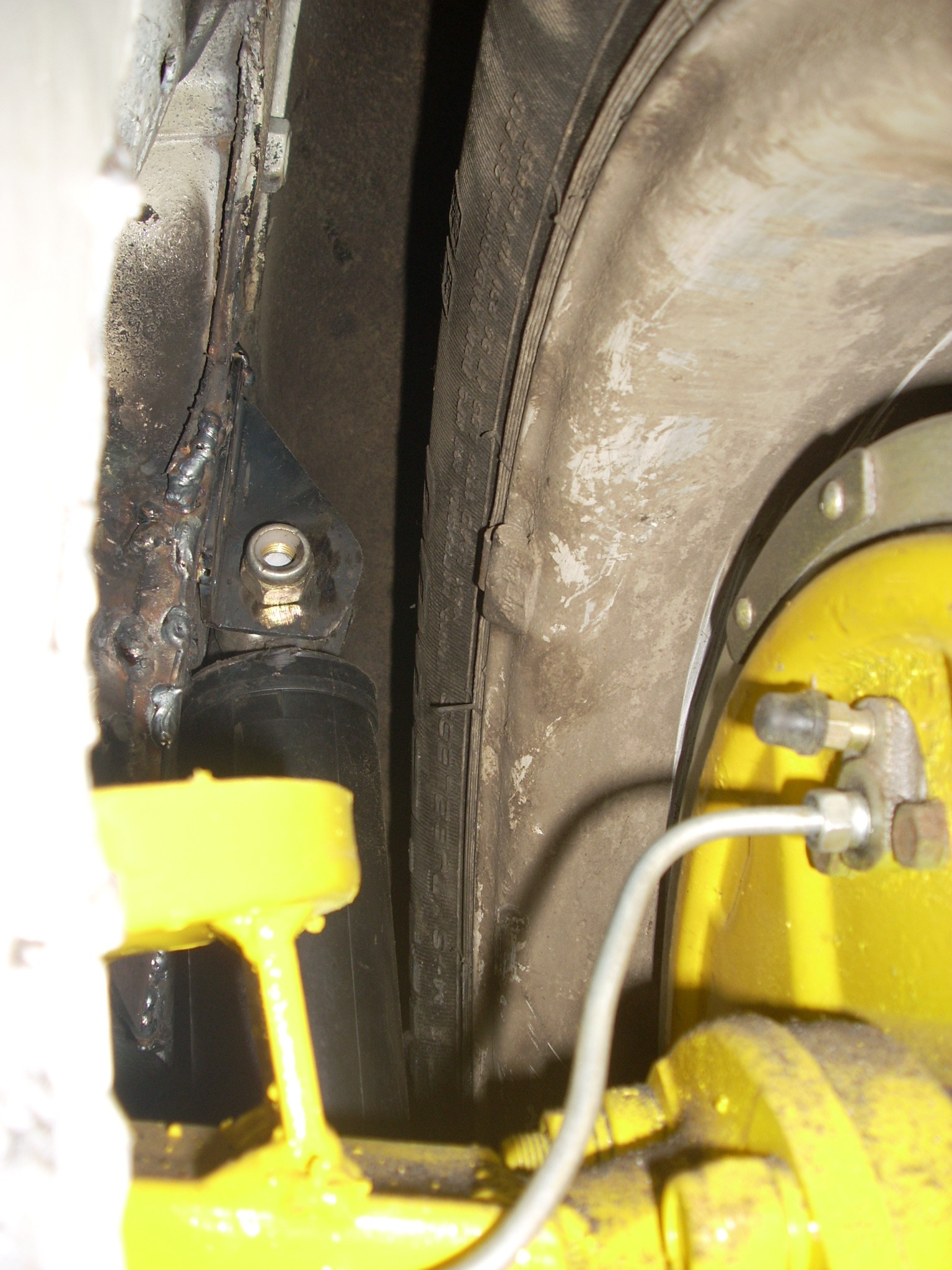

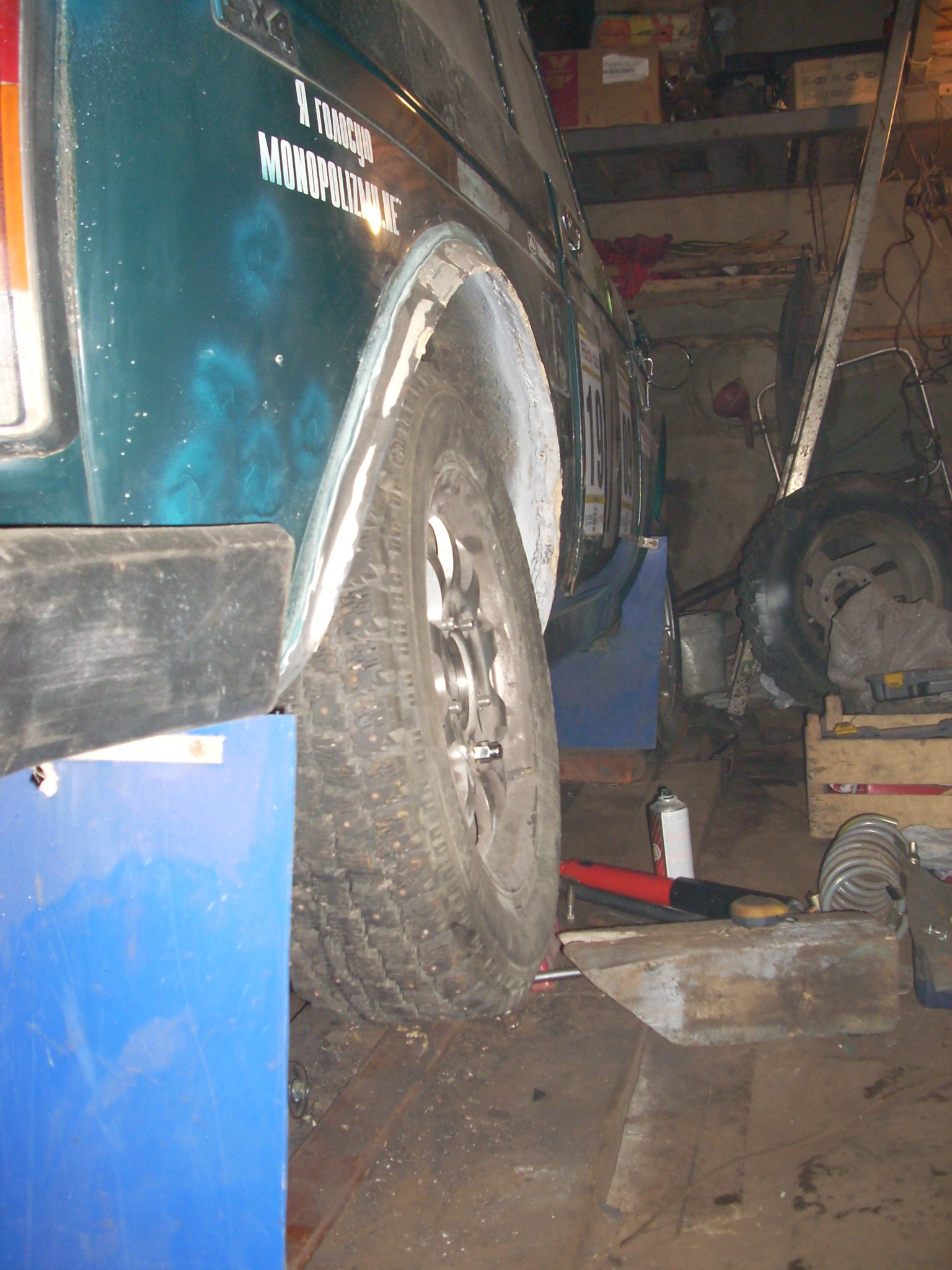

Делаем верхний кронштейн под аморт, и артикулируем мост с навешенным колесом, чтобы понять, какое расстояние будет между колесом и амортом или кронштейном, исходя из вылета колеса и ширине покрышки.

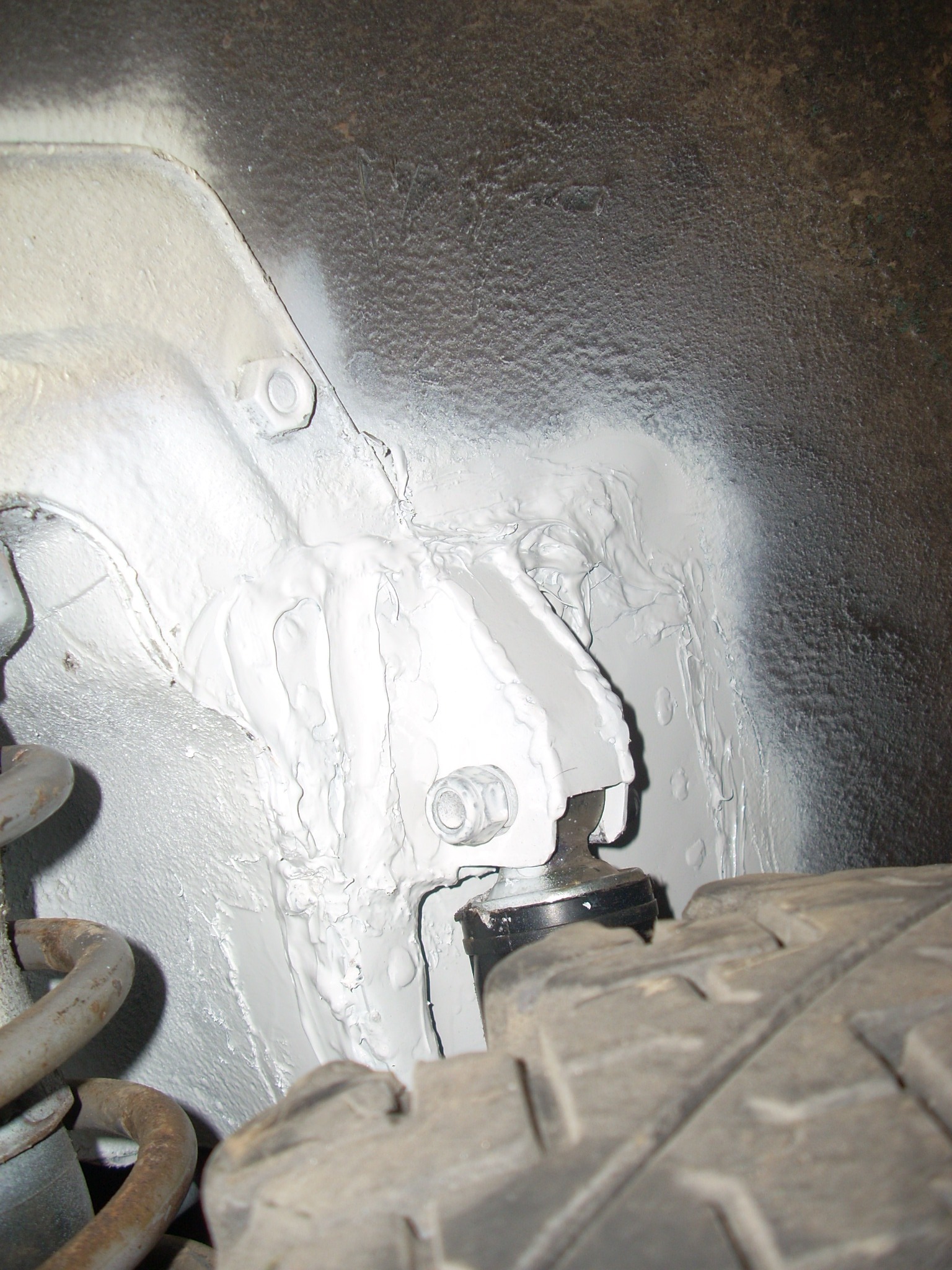

А вот уже обваренный кронштейн, пришлось его подрезать, чтобы резина по ширине больше встала:
Lada 4×4 3D 2011, engine Gasoline 1.9 liter., 135 h. p., AWD drive, Manual — tuning
Comments 42
какие плюсы у такого расположения амортизаторов? интересует эффект «козления».
Привет, выше эффективность работы.
А как углубил крепление амортизатора? Че то не видно
Половинка трубы, ввареная в кузов.
Привет, выше эффективность работы.
Привет, нет, все хода промеряны, запас там есть. С 2009 года стоит, ни разу не оказывал. Запас по ходу подвески 5 см
Перед этим кинематику в сапр считал
Я сейчас тоже строю ниву
Думаю как лучше сделать
Вариантов масса, при больших ходах под трофи, точки в любом случае делать другие.
Скажи пожалуйста как ведут себя места сварки? Сам думал о том, как такое же сделать под М-ковские амы, но сильно напрягает тонкость металла и само место.
Привет! Сзади места сварки ведут себя отлично. Герметик на сварочных швах не растрескался после сезона, значит и трещин нет. Место однозначно усиливать, единственное, я сейчас все таки бы площадь накладки еще сделал. А вот спереди накладку на лонжерон делать надо с выходом на брызговик. В местах креплениях передних амо на герметике появились трещинки. Но «морда» сама по себе все же гуляет.
Понравилось! Летом собираюсь переставлять аммы по М-киному подобию, но твое верхнее крепление больше понравилось!Спасибо за идею и фотки! Подпись!
Спасибо, но тут дело в чем, у меня ход подвески ограничен, соответственно ось амортизатора, как на шниве более предпочтительна. Для трофийной подвески лучше чтобы ось аморта была как на М-ке. Или можно оставить такую конструкцию, только вместо сайлентов применить шаровые сочленения.
до работы доеду и расскажу
Хочу этим летом так же установить амортизаторы от на свою ниву, проблема только в том как правильно просчитать место крепления или поставить рядом м-ку и все по ней делать)
Место крепления выбирается из того, чтобы амортизатор не срабатывал на отбой и сжатие до отбойников внутри его. То есть чтобы ход подвески не был ограничен амортизатором. И угол его наклона позволяет работать мосту так, чтобы амортизатор работал в сайленте, не задевая за кронштейн. То есть, собираем подвеску без пружин, ставим аморт на нижнее крепление и подбираем угол работы аморта и месторасположение кронштейна. Как-то так. Блин, проще по телефону рассказать 🙂
Ну как ближе подойду к этому делу, так еще обращусь за помощью, а то запчасти все давно уже лежат, нужно будет заняться и сделать!)
Да, очень интересно, буду жать окончания работ.
