Первый подход к передку
Все эти цифры клиренса очень прикольно, но если при вывешивании колесо очень быстро теряет контакт с грунтом — это очень плохо. После установки пружины от ш-нивы, верхний рычаг уверено лежал на отбойнике.

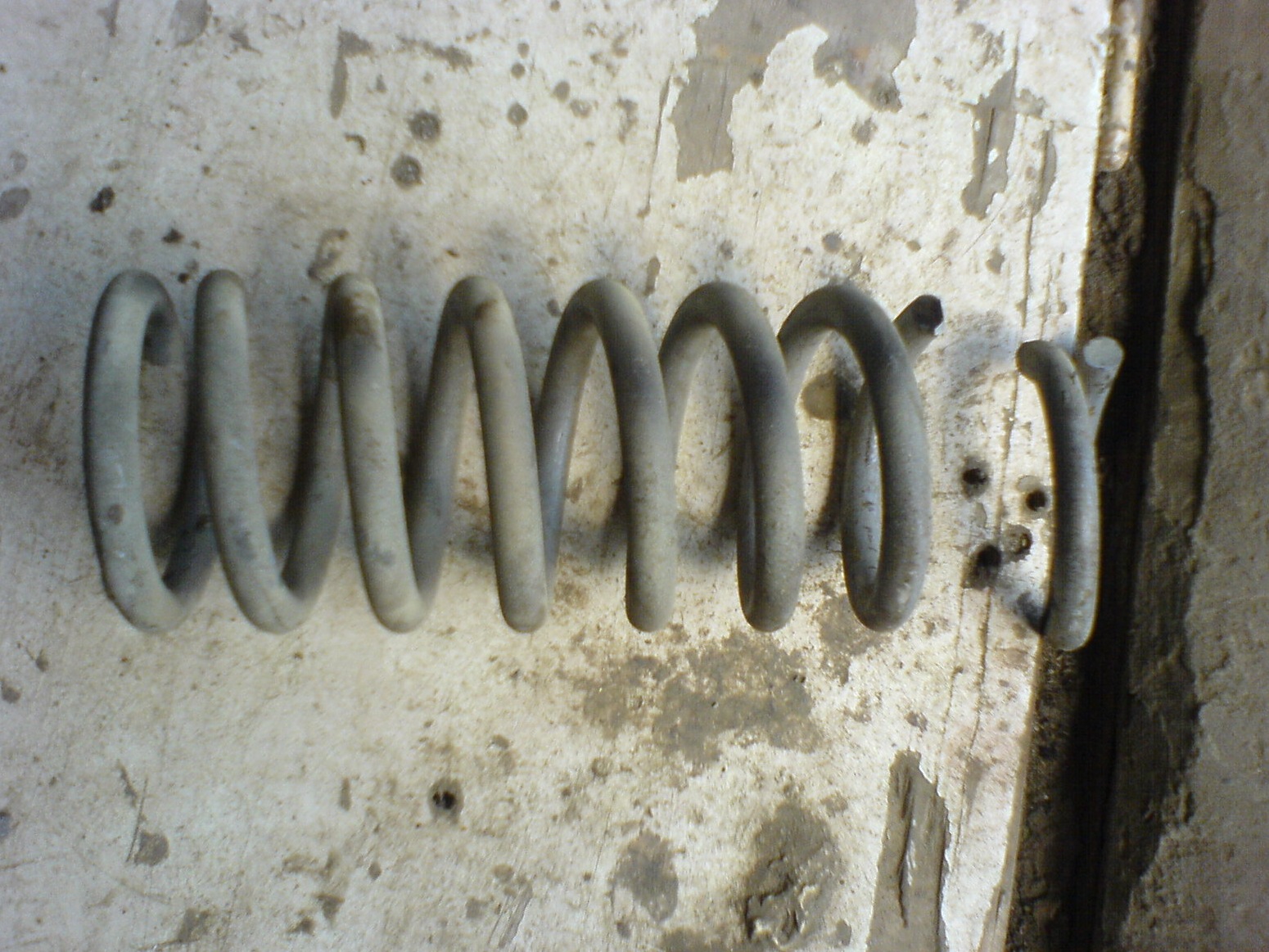

Решение было одно — резать пружину.

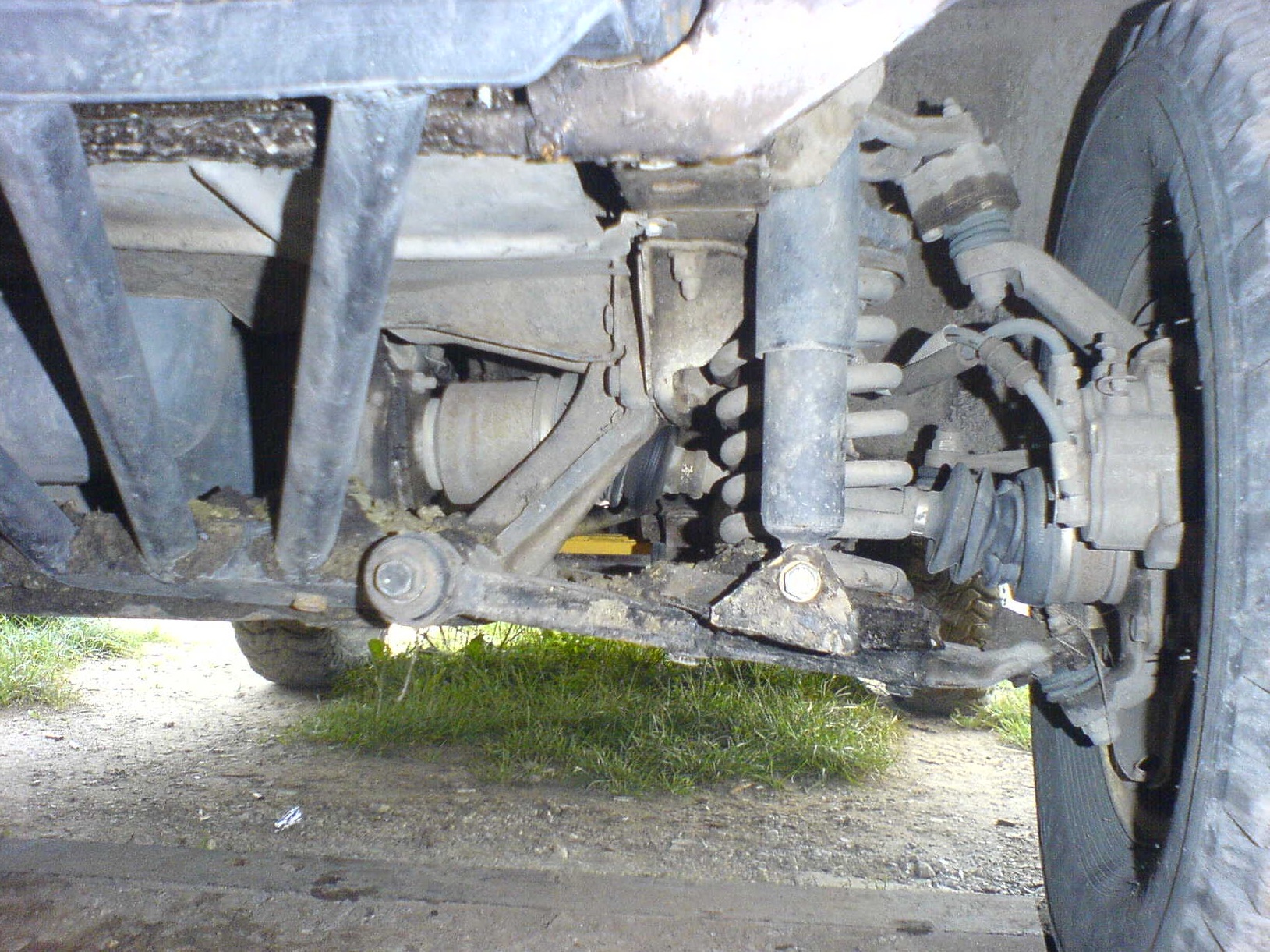

Испытания ходом по пересеченке показали достаточно хорошие характеристики работы подвески.
Передок в меру жесткий, я бы сказал какой то упругий.
Теперь под передней балкой получилось 26см.
Второй подход к передку

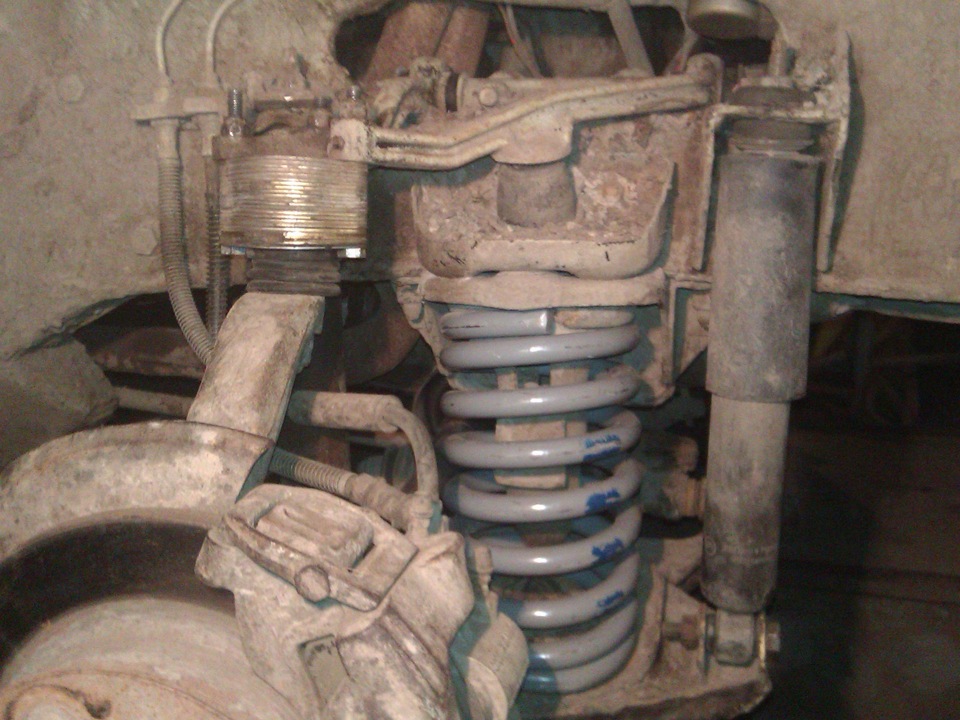

После установки силового обвеса и лебедки, подрезаные пружины просели. Делаю вторую попытку засунуть ш-нивскую не подрезаную пружину.

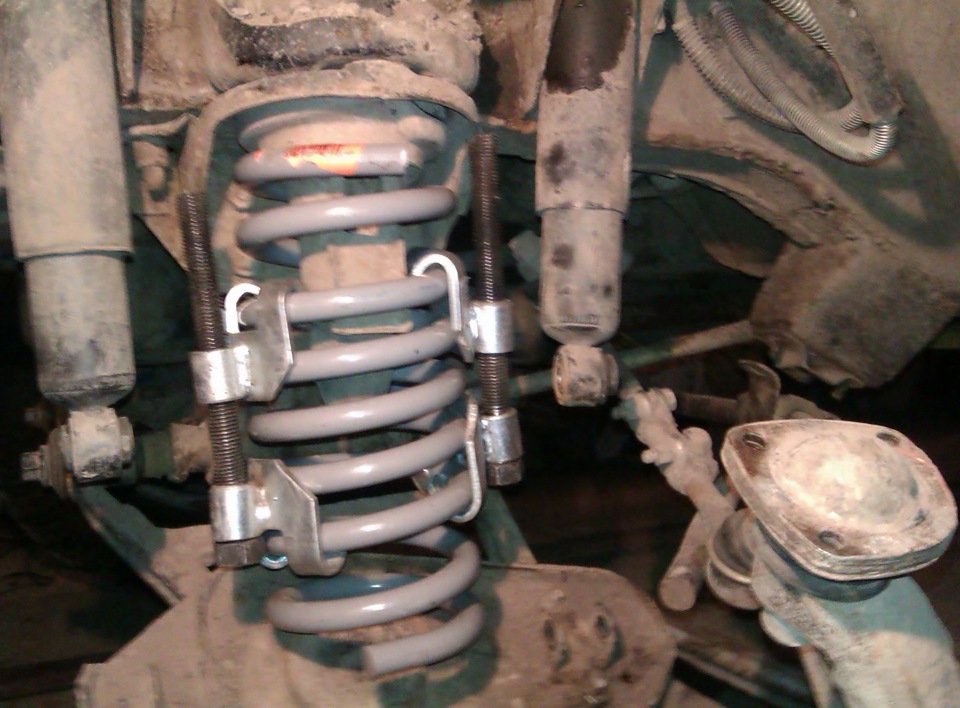

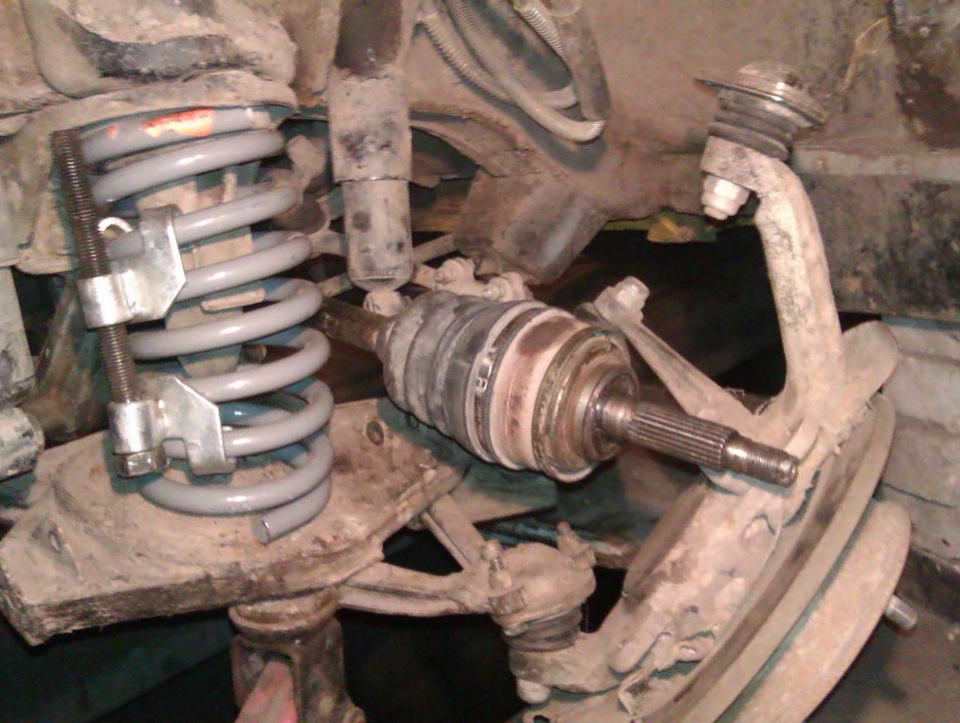

Для установки пружины пришлось использовать стяжки

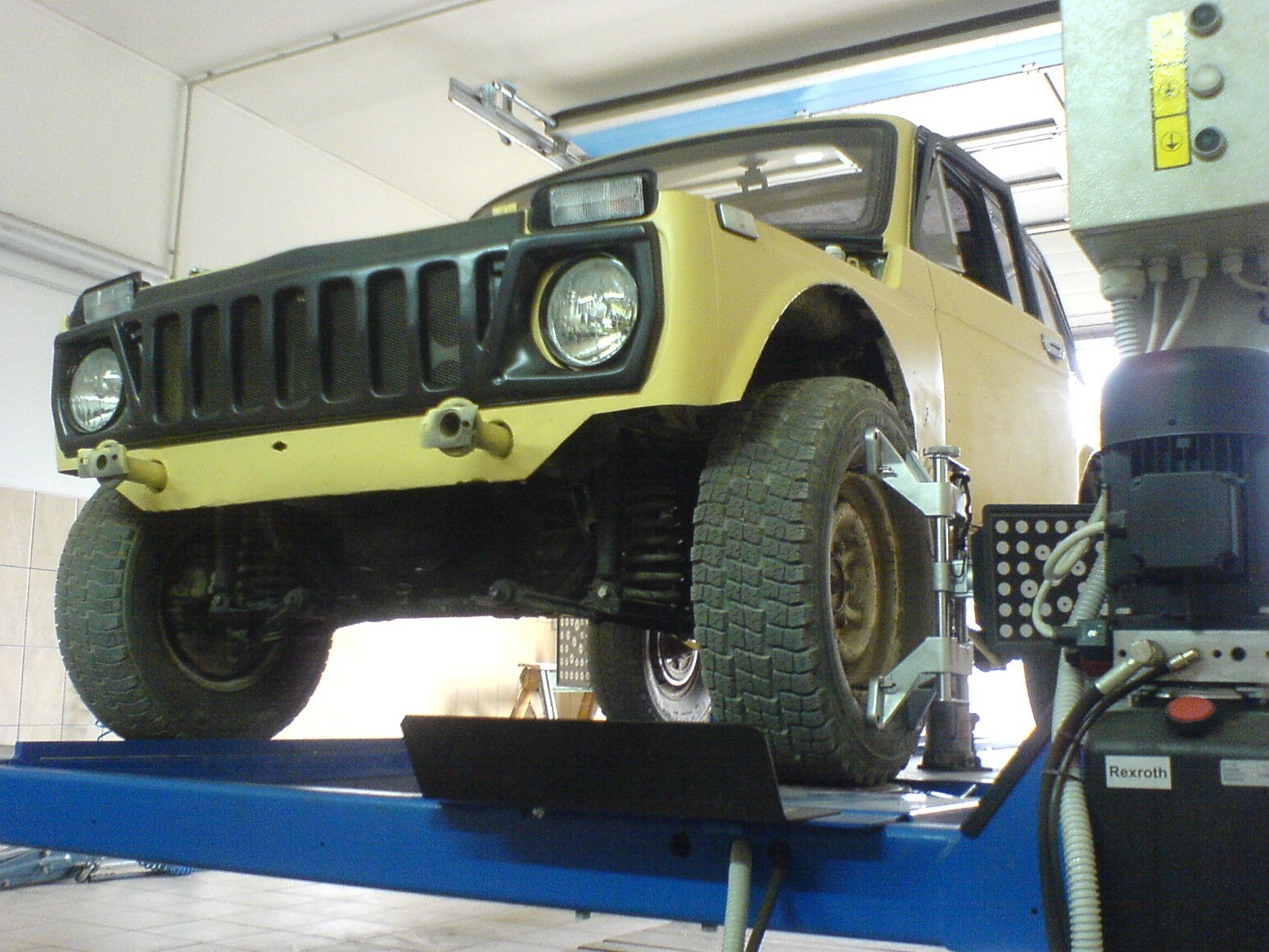

Сразу после установки намерял под балкой 32см.

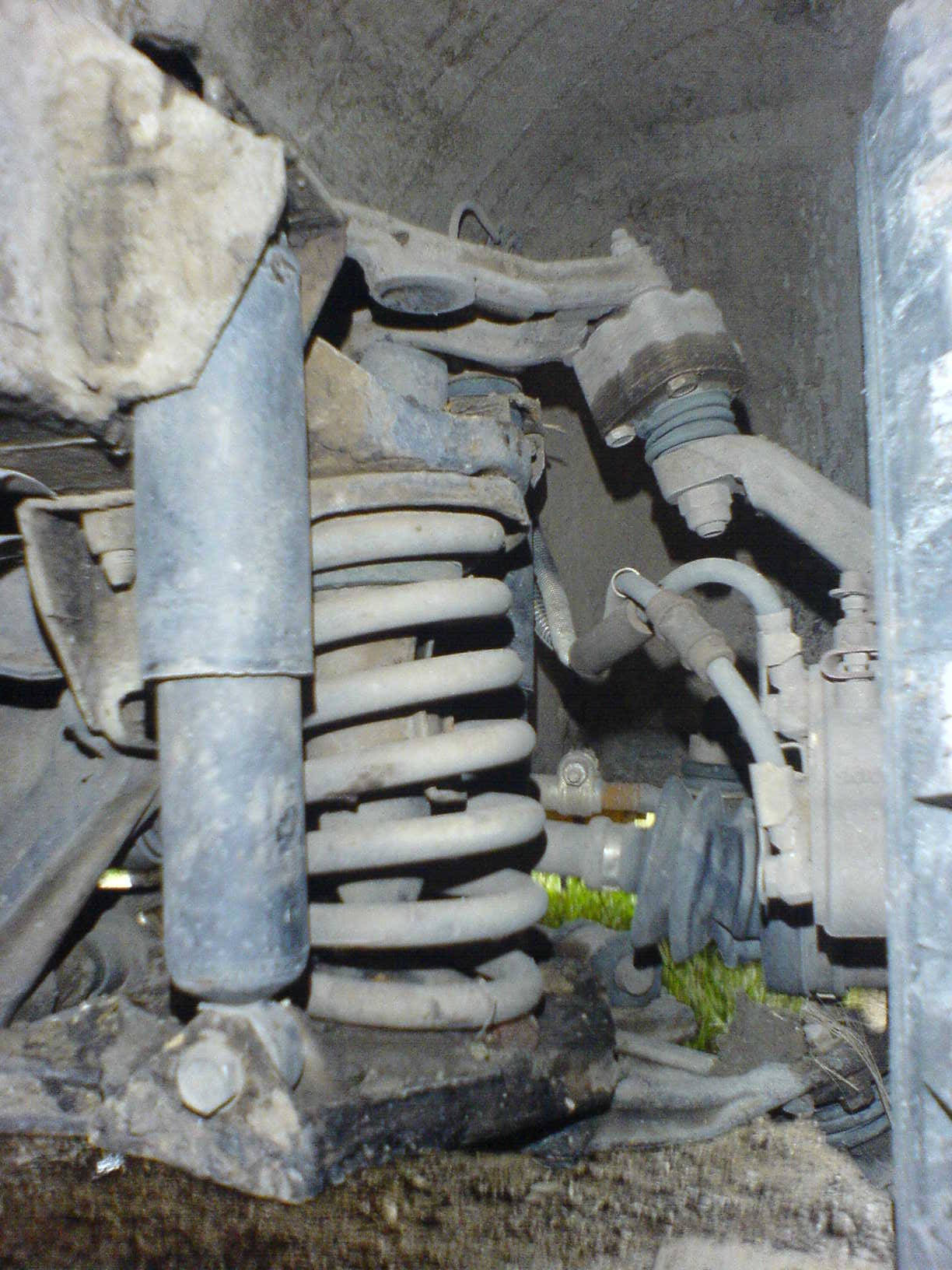

После пробных заездов никакого негатива не прочувствовал.
Откатал соревнования — полет нормальный.
Первый подход сзади (эксперимент)

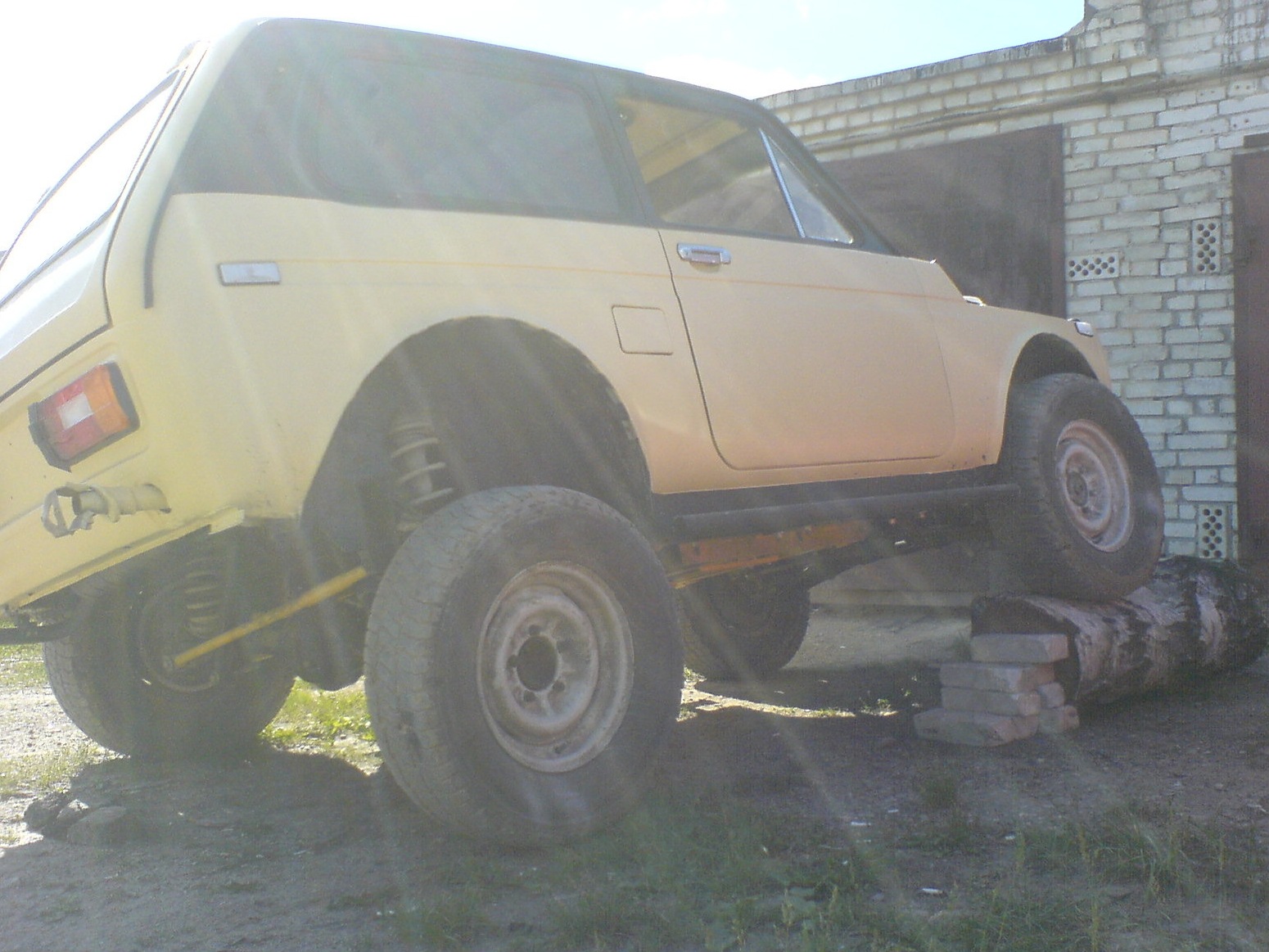

Поскольку при артикуляции заднего моста, колеса периодично клинились в арках, начал думать как бы это исправить. Вариантами было, либо поднимать нижние чашки и ш-нивские пружины ( вариант хороший, но тогда обварить мост, но сейчас не до того ), либо двойные пружины 2102 ( казалось мало высоты, хотя вариант работающий ), либо рискнуть и наростить на шнивскую заднюю пружину еще несколько витков. Так как необходимые пружины были в наличии, пара задних ш-нива и задние нива, приступил к реализации третьего варианта.

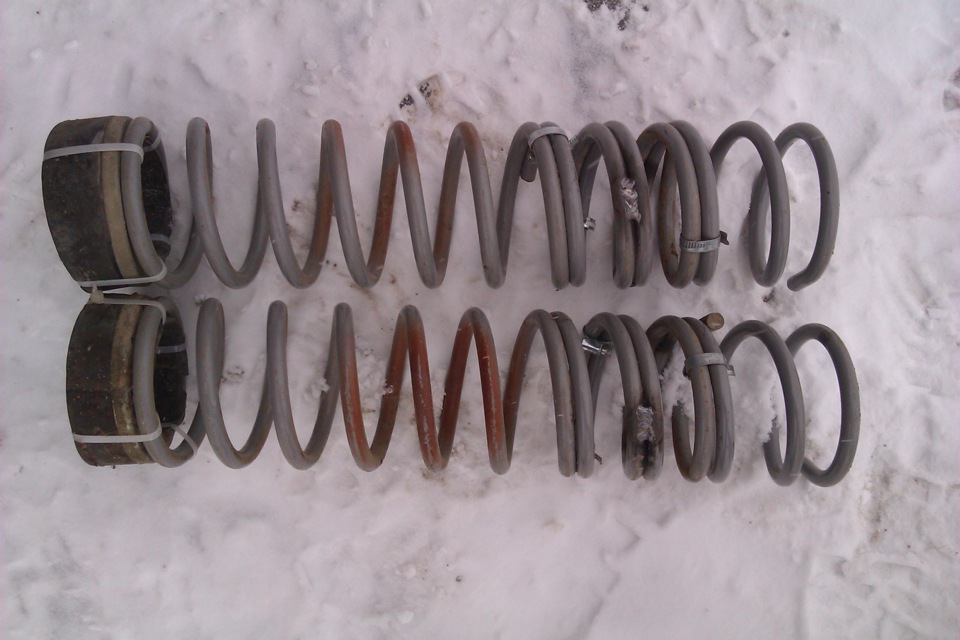

Разрезал одну нивовскую пружину на две части, и вкрутил каждую в ш-нивскую пружину. Таким образом набрал высоту в 53 см. Для того что бы не разлетались пришлось прихватить сваркой. Варил тремя швами по два сантиметра на линии одного витка.
После сборки, зад поднялся примерно на 11 см. Первые полевые испытания прошли успешно. Зад стал более мягок, по сравнению с тем что было. Застревания колес в арках не обнаружено. Пока доволен, посмотрим сколько проживут.
Лада 4×4 3D Отцовская > › Бортжурнал › Переделка заднего моста на манер 21214М
Провел модернизацию подвески заднего моста а-ля 21214М: свел длинные продольные тяги, для этого изготовил новые кронштейны под родные точки крепления к кузову. По типу шнивских изготовил кронштейны нижней опоры амортизаторов и доработал колесные ниши под верхнее крепление амортизатора. Новые амортизаторы от «М-ки». Тест-драйв показал — попытки вилять задом отсутствуют (на стиральной доке в том числе).
Обо всем по порядку:
Совсем оригинальных» деталей на 21214М не много:
— поперечина передней подвески 21214 (отличается втулками под ось нижнего рычага — внутренний диаметр 18мм вместо 16мм);
ось нижнего рычага, регулировочные шайбы и гайки оси 21214 — диаметр 18 мм;
нижние рычаги с сайлентблоками в сборе 21214 — отличается геометрией (она как на 2123) и новыми сайлентблоками;
верхняя шаровая опора 21214 — кованная с увеличенным углом качания (62 град.) внешне очень похожа на 2123 отличается от нее расположением пальца относительно отверстий. На 2123 заметно смещение пальца относительно «центра окружностей отверстий»;
передний амортизатор 21214 — увеличен ход в вытянутом состоянии длиннее 2121 на 9…10 мм), увеличен диаметр резервуара (как на 2123);
передняя пружина 21214 — увеличенной длины на 7 мм. Визуально отличается от 2121 только маркировкой — два цвета: оранжевый — класс А («номинал»), голубой — класс Б («мягкие») в свободном состоянии длина 285 мм (у 2121 было 278 мм);
задняя балка 21214 — отличается от 21213 кронштейнами нижних штанг и кронштейнами амортизаторов (от 2123 еще и точками крепления тормозных шлангов);
задний амортизатор 21214 — увеличен ход, увеличен диаметр (как на 2123). Но это не амортизатор 2123. В принципе возможно заменить 21214 на 2123, но при этом нужно быть готовым к тому, что при пробое задней подвески ход (последние 7 мм) будет ограничивать не буфер а амортизатор, со всеми вытекающими последствиями;
карданные валы с улучшенными характеристиками 21214 — визуально ни чем пока не отличаются;
наружные зеркала 21214;
блок контрольных ламп «блокировка РК и обогрев стекла» 21214;
жгут панели приборов 21214 — визуально не отличается;
1.Поперечина передней подвески 21214 — оригинальная, отличается от 2121 новыми втулками под оси нижних рычагов (длина и диаметр отверстий)
2.Нижний рычаг 21214 — оригинальный, отличается от 2123 новым сайлент блоком.
3.Ось нижнего рычага 21214 — оригинальная увеличенного диаметра.
4.Сайлент блок нижнего рычага 21214 оригинальный — относительно 2101 — увеличенны диаметр наружный и внутренний, укорочена длина изменена технология изготовления (втулки привулканизированы)
5.верхняя шаровая опора 21214 — оригинальная отличается от 2101 увеличенным углом качания, кованным корпусом (вместо штампованного). Внешне очень похожа на 2123, но отличается положением пальца относительно центров отверстий. При ремонте возможна замена на 2101 (хоть и нежелательна), но будьте готовы к порывам чехлов и «втыку» пальца в корпус шарнира.
6.Нижняя шаровая опора 2123
7.кулак со ступицей в сборе 2123
8.поворотный рычаг 2123
9.Пружина оригинальная 21214.
10.буфер сжатия 2121 (на старой машине это был буфер отбоя)
11.буфер отбоя 21214 — оригинальный уменьшенной длины.
12.Амортизатор 21214 оригинальный — отличается от 2121 увеличенным ходом на 10 мм и диаметром резевуара. Отличается от 2123 высотой в сжатом состоянии — короче на 15 мм. От 2121 и 2123 отличается характеристиками на ходе сжатия и отбоя. При ремонте возможна замена на 2121 (хоть крайне и нежелательна). При этом уменьшаться хода передней подвески и увеличится нагрузка на амортизатор на ходе отбоя. Замена на 2123 не допустима, т.к. на ходе сжатия амортизатор начнет ломать кронштейн на кузове.
1.Балка заднего моста 21214 — оригинальная, отличается от 21213 — кронштейнами нижних штанг («щеки» кронштейнов развернуты на 5 град.)
2.штанги балки заднего моста (продольные и поперечная) 2101
3.пружина задняя 2121
4.кронштейн амортизатора нижний — 2123
5.Амортизатор задний 21214 оригинальный, отличается от 2121 увеличенной на 10 мм длиной и увеличенным размером резервуара. Отличается от 2123 уменьшенной длиной на 7 мм. Характеристики амортизатора как на 2123. Возможна замена на 2123 (хоть и не желательна). При этом ресурс амортизатора будет снижен, т.к. при пробое задней подвески амортизатор будет являться ограничителем хода сжатия.
Были куплены аморты 21214-2915004 1М СААЗ (на упаковке указан 21214-2915402-00). По геометрии отличается от 2121 по длине и диаметру. По началу найти их не удавалось, спрашивая задние амортзаторы 2121М — все круглые глаза и не понимают о чем речь, суют шевиковские.
Нижние кронштейны амотов — самопал, но по размерам шнивских.
Передние кронштейны крепления тяг.
Пластина в виде буквы Z, только углы пытался сделать под 90град. Плечо, расположенное параллельно лонжерону, предназначалось для крепления к лонжу через болт и втулку. Но после пробной поездки пока не вижу необходимости в этом.
Задние кронштейны тяг на мосту — при построении в автокаде модели смещение оси болта сайлента при довороте тяги на 5.5град составляет 2.5мм.
Поэтому просто расточил отверстия в кронштейне на эту величину, изготовил шайбы ф12 и приварил их, предварительно установив тяги в новые передние кронштейны. Прикидывал без этого — большая деформация резины сайлента — а это ему здоровья не добавляет. Причем на правой тяге отверстия в кронштейне уже были разбиты под требуемый размер.
Старые места нижних точек аморта срежу со временем — пока пусть бросается в глаза тем кто понимает что это.
Ударил автопробегом по дорогам Херсонщины на северный берег Черного моря. Бомжевали палатками под Железным Портом. Так за 350км не подруливал. Заявляю категорически. Прошу не переспрашивать.
Ниже фото процесса и итог переделки. На очереди передний мост.
