Замена ремня на ниве шевроле 2004 года
Замена ремня генератора Шевроле Нива
Первые признаки того, что требуется замена ремня генератора Шевроле Нива, можно услышать даже без особого усилия. Свист от его проскальзывания по шкивам ни с чем нельзя спутать. Но если нет желания в дороге дожидаться буксира, то желательно периодически осматривать состояние привода.
Поперечные трещины на материале, появившиеся как изнутри, так и снаружи, говорят о необходимости срочной замены. Производитель рекомендует эту процедуру проводить раз в два года или же после каждых 60 тыс. км пробега.
Подготовка
Ремень генератора шевроле нива имеет более точное название – ремень привода дополнительных агрегатов, ведь кроме ротора он приводит во вращение шкив водяного насоса и шкив гидроусилителя руля. Перед работой потребуется приготовить все необходимые инструменты. Их, кстати, не так уж и много:
Ключ на 10;
Ключ на 13;
Динамометр;
Линейка.
Необходимое натяжение привода обеспечивает специальный ролик с подвижным кронштейном.
Динамометр с линейкой как раз и служат для того, чтобы правильно установить степень его натяжения. Слишком слабое натяжение приведет к проскальзыванию, а сильное – чрезмерному износу как поликлинового ремня, так и подшипника генератора.
Замена ремня генератора Шевроле Нива
Начинать манипуляции необходимо с ослабления ролика (3). Для этого следует отпустить три гайки крепления кронштейна, а затем вращением регулировочного болта (5) добиться такого состояния, при котором ремень снимется с ролика. Далее он снимается со шкивов в произвольной последовательности.
Важно. Если автомобиль оборудован кондиционером, то сначала придется снять ремень привода компрессора, ослабив соответствующий натяжной ролик.
Замена ремня генератора не составит труда, если начинать его установку со шкива коленчатого вала, и закончить на натяжном ролике. Финалом манипуляций служит проверка натяжения. Между шкивами генератора и помпы следует произвести нажатие на ремень с силой 80 Н. При этом прогиб (h) должен быть равен 12 мм. После 2 – 3 оборотов двигателя обязательно нужно проверить натяжение.
1. шкив коленвала
2. шкив помпы
3. натяжной ролик
4. натяжная планка
5. болт
6. шкив генератора
7. ремень
8. поддерживающий ролик
9. шкив гидроусилителя
Chevrolet Niva «Тигра» › Бортжурнал › Ищем свистуна. Замена ремня и роликов
Приветствую всех в моем БЖ.
Последнее время из-под капота начал раздаваться совсем уж неприличный звук, вот такой:

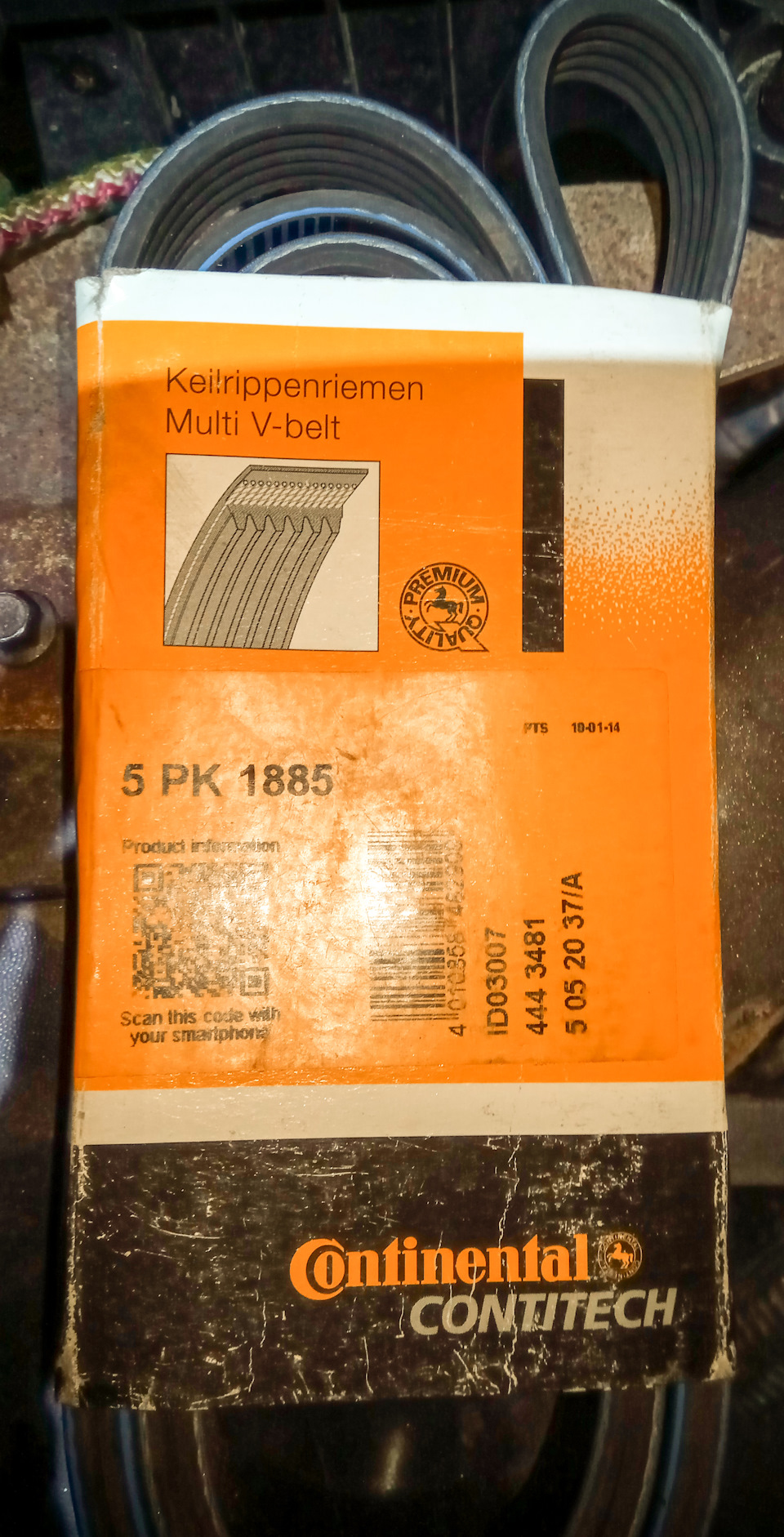

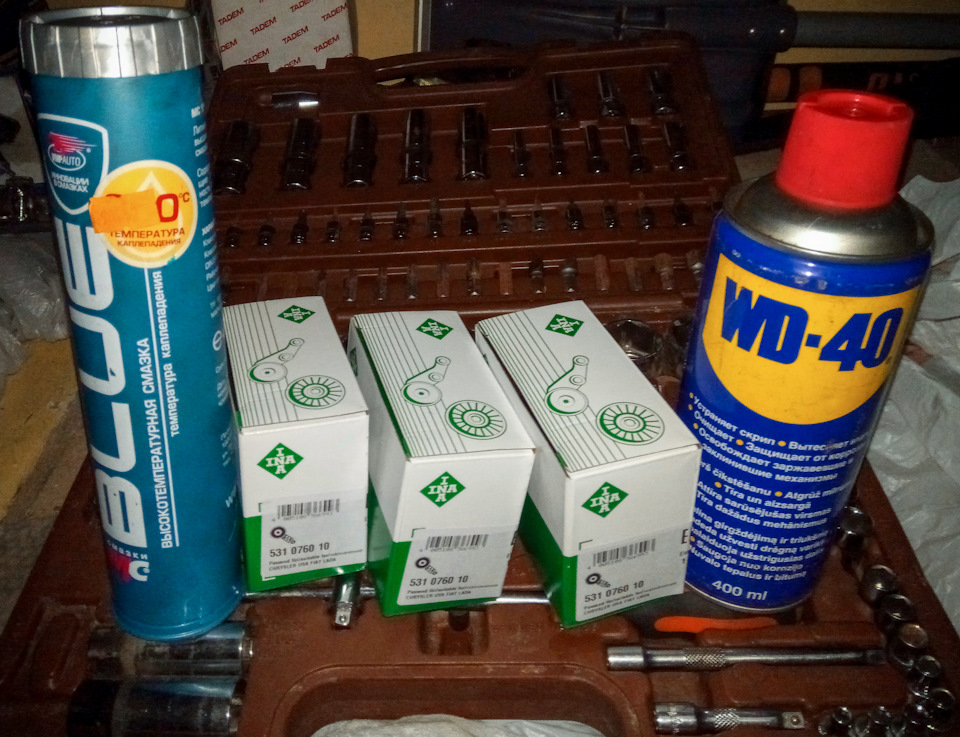

Подготавливаем набор для замены:

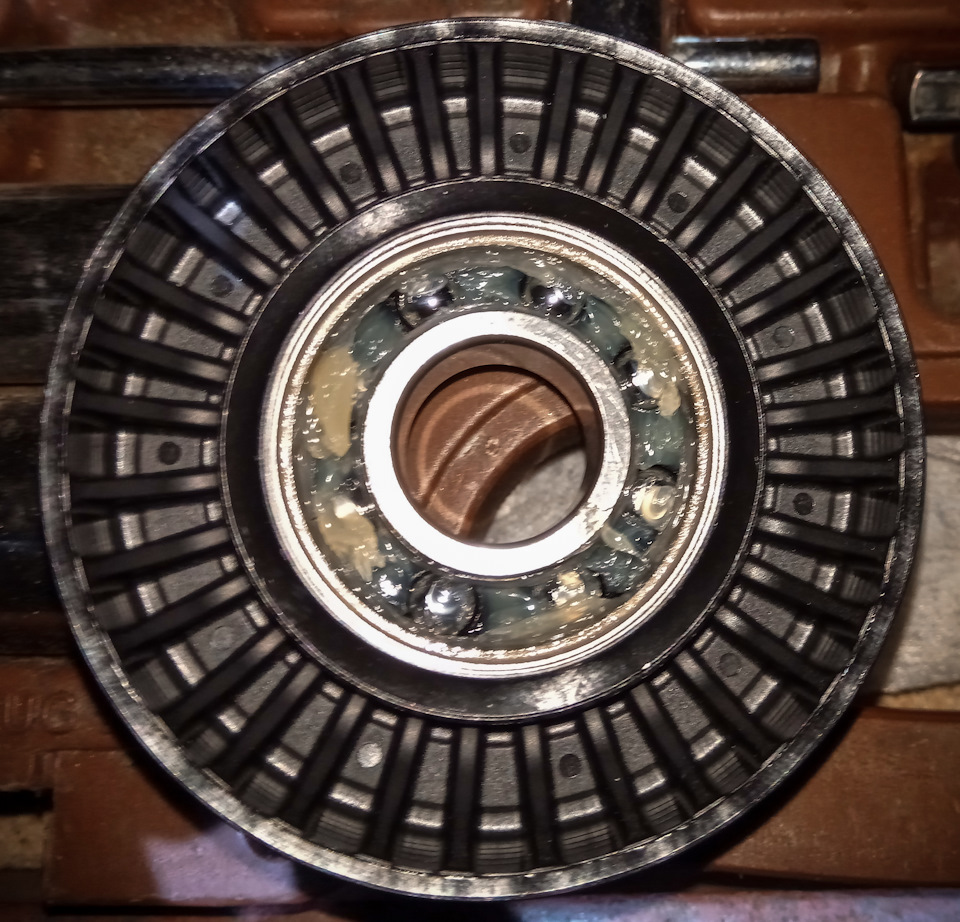

Снимаем пыльники с подшипников ролика, смотрим на количество смазки:
На мой взгляд, смазки достаточно, значит нам повезло и не придется вымывать старую и набивать новую.
Уже хорошо!
Ослабляем 3 гайки крепления натяжителя ремня:

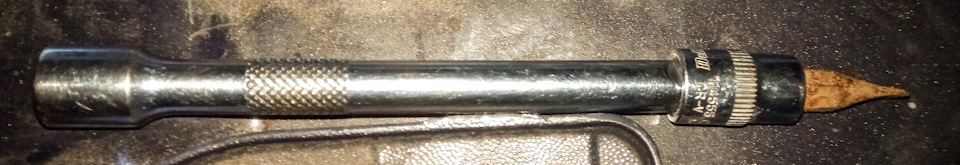

Болтом ослабляем натяжение, берем «спец. инструмент»:
и скидываем крышки с роликов. Они, разумеется, падают на защиту. Ну, иначе и быть не могло!
Начинаем снимать верхний ремень и…
вспоминаем, что есть в нашей комплектации такой агрегат, как кондиционер У него отдельный ремень и стоит он, мать его, перед основным ремнем! Ну вот кто так додумался сделать, а?
И это полбеды, вся беда в том, как именно устроен механизм натяжения этого маленького ремня кондиционера: болт натяжителя находится снизу. То есть, вот прямо вообще снизу, под компрессором. И смотрит головкой вниз…
Короче, лезем под машину, скидываем защиту (у меня защита «Шериф», штатную, по-моему, можно не снимать), скидываем жестяной пыльник, ослабляем болты крепления натяжителя ремня кондиционера, ослабляем сам ремень, снимаем его.
Уж простите, не фотографировала процесс, там грязно и неудобно, постоянно нужны обе руки.
И наконец снимаем ремень привода вспомогательных агрегатов.
Откручиваем все три ролика, чистим посадочные места и шайбы под ними.
Ради интереса сняла пыльник с одного из роликов, вернее, он сам снялся, прилип к шайбе. Картина так себе:
Ставим на свои места новые ролики, закрываем крышками (довольно неудобная процедура, скажу я вам), ставим и натягиваем основной ремень, ставим и натягиваем ремень кондиционера.
Ремень кондиционера в отличном состоянии, решила не менять.
Пару слов про нятяжку ремней: основной ремень тяну так, чтобы в верхней горизонтальной части его можно было с небольшим усилием провернуть на 90 градусов относительно продольной оси ремня. Ремень кондиционера тяну по тому же принципу, но там при том же усилии проворачивается на 45 градусов, или на 90, но уже со значительным усилием.
Заводим и наслаждаемся нормальным звуком работы двигателя:

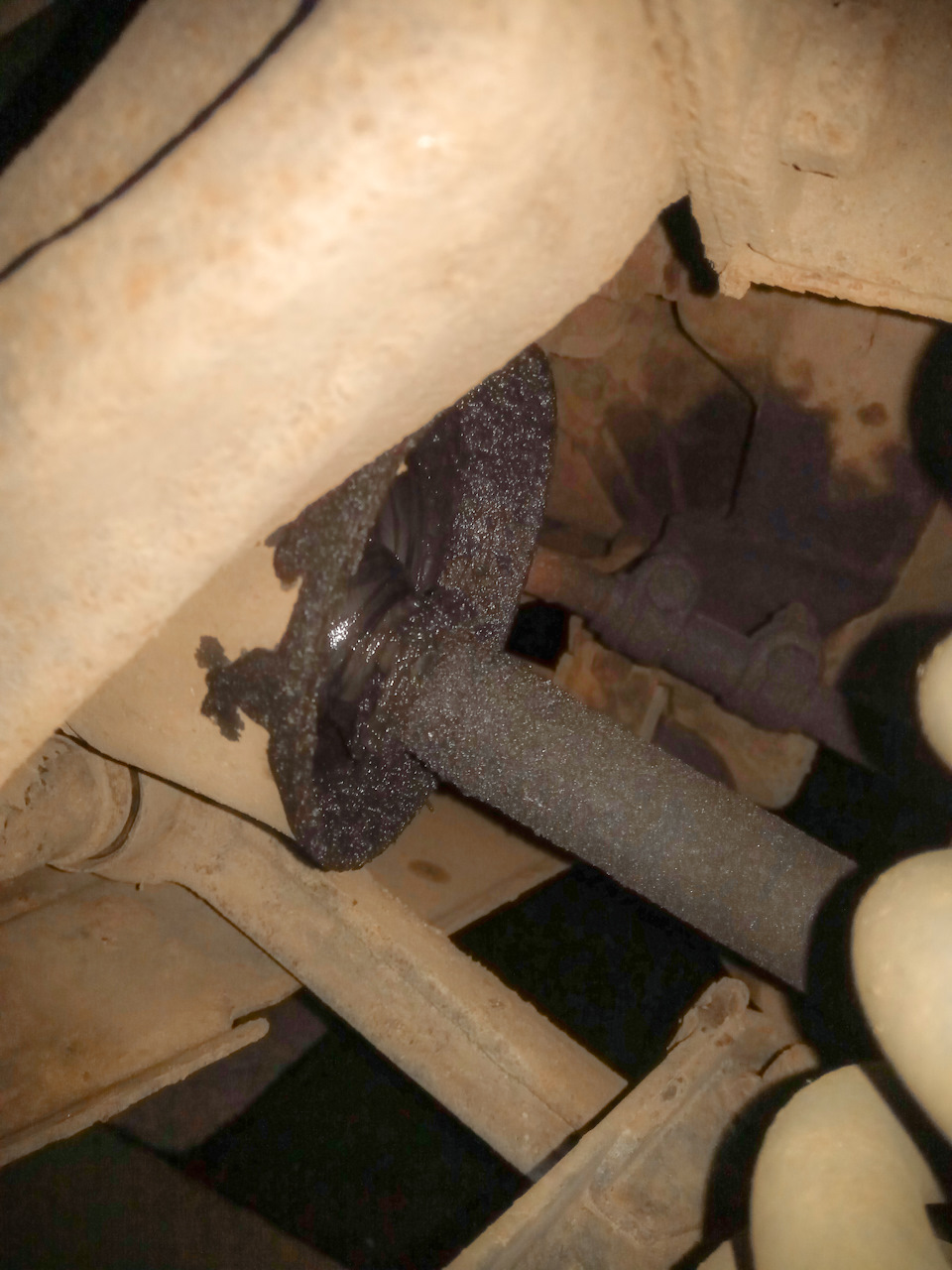

Ставим на место защиту и в процессе наблюдаем повод для визита в сервис:
На этом всё, всем ровных дорог и интересного бездорожья.
Как заменить ремень генератора на Ниве Шевроле
Ремень генератора имеет важное назначение – передает крутящий момент от двигателя через коленчатый вал на генератор. Последний обеспечивает зарядку аккумуляторной батареи и поддерживает работоспособность всего электрооборудования автомобиля. На двигателе с кондиционером он вращает муфту компрессора и приводы другого вспомогательного оборудования.
Характеристики штатного ремня
Ремень генератора на Ниве Шевроле – ВАЗ 2123 – имеет заводское обозначение 6РК 1888. Его размеры: длина – 1888 мм, ширина – 21,5 мм, число продольных ребер (ручейков) – 6 шт. Изделие поликлинового типа выдерживает нагрузку свыше 250 кг и имеет коэффициент удлинения не более 0,7%.
Приводной ремень со временем подвергается износу, и его нужно заменять. Согласно регламенту проведения технического обслуживания, эту деталь необходимо менять через каждые 50 тыс. км пробега. Основываться только на этой цифре не стоит – она является средней.
Если качество изделия низкое, то оно может либо растянуться, либо порваться уже через 20 тыс. км, а ремень хорошего качества пройдет все 70 тыс. км. На срок эксплуатации влияет не только пробег, но и другие факторы. Если на шкивах приводов имеются механические повреждения, то со временем ремешок придет в негодность.
Согласно регламенту ТО, проверку ремня на Ниве Шевроле нужно проводить каждые 15 тыс. км пробега.
При обнаружении следующих факторов необходимо изделие заменить:
Неисправность может определяться по характерным признакам:
При полном обрыве ремня автомобиль невозможно запустить. Чтобы избежать подобного в дороге, лучше своевременно запастись новым изделием и всегда возить его с собой.
Как заменить ремень на Ниве Шевроле
Рекомендуется покупать ремни известных брендов, качество которых было проверено временем. Схема расположения приводных механизмов показана на фото.
Для работы понадобится инструмент:
Сначала следует отсоединить клеммы аккумуляторной батареи, чтобы предотвратить возможное замыкание электроцепи.
Если авто без кондиционера
Замена ремня генератора на Шевроле Ниве осуществляется следующим образом:
Остается проверить натяжение и закрутить гайку фиксации агрегата на пластине. Датчик положения коленвала устанавливается и подключается в последнюю очередь.
Если двигатель с кондиционером
Если автомобиль оборудован кондиционером, то добавляется дополнительный шкив компрессора. Для замены потребуется установить машину над смотровой ямой или поднять на подъёмнике, затем демонтировать защиту картера двигателя:
Дальнейшая сборка и установка нового ремня производится в обратной последовательности. При монтаже следует учитывать, что деталь нужно начинать надевать так, чтобы она оказалась ближе к внутренней стороне приводного шкива.
Регулировка натяжения
Установить деталь недостаточно, важно ещё знать, как правильно подтянуть ремень генератора на Шевроле Нива. Если натяжка будет слабой, генератор не сможет работать в нормальном режиме, и аккумулятор получит недостаточный уровень заряда. В результате аккумуляторная батарея быстро выйдет из строя. Если перетянуть ремень, подшипник генератора быстро износится, как и подшипник насоса охлаждающей жидкости. Допустимый прогиб при надавливании не должен превышать 15 мм между шкивом генератора и помпы.
Регулировка осуществляется путем перемещения генератора вперёд или назад. Двигая агрегат в сторону двигателя, натяжка ослабляется, от мотора – наоборот, увеличивается. Для выполнения работ потребуется стандартный набор инструментов, последовательность действий следующая:
После этого устанавливается на место защита двигателя и брызговик. Работы по регулировке натяжения на этом закончены. После 300-500 км пробега проводится контрольная проверка уровня натяжения, и при необходимости оно регулируется.
Также после замены ремня рекомендуется запустить двигатель и включить максимальное количество потребителей электроэнергии (дальний свет, печка, высокие обороты). От детали не должны доноситься посторонние шумы.
Работу по замене и натяжке ремня генератора на Ниве Шевроле может выполнить любой автовладелец своими руками. Не обязательно для этого обращаться в специализированный автосервис. Следуя пошаговой инструкции, можно заменить изделие за 10-15 минут, не прилагая серьезных усилий.
Ремень генератора Шевроле Нива: как проверить и заменить ремень привода вспомогательных агрегатов
Ремень привода вспомогательных агрегатов более известен как ремень генератора. При этом важно понимать, что данный ремень, кроме самого генератора автомобиля, также приводит в действие ГУР, кондиционер и т.д. Вполне очевидно, что если с приводным ремнем возникнут проблемы, также неизбежно проявятся сбои в работе навесных агрегатов.
Далее мы рассмотрим, когда менять ремень генератора Нива Шевроле, какие признаки указывают на необходимость замены, а также как выполняется замена ремня генератора Шевроле Нива своими руками.
Ремень генератора: когда нужна замена ремня Шевроле Нива
Прежде всего, по регламенту на Шевроле Нива проверку состояния ремня привода вспомогательных агрегатов следует проводить каждые 15 тыс. км пробега. Другими словами, проверять ремень нужно на каждом ТО, параллельно замене фильтров, моторного масла и т.д.
Что касается замены, на практике по пробегу необходимо осуществлять замену каждые 50-60 тыс. км, по времени менять ремень лучше каждые 2-3 года. Однако следует учитывать, что эти данные актуальны для оригинальных ремней или аналогов высокого качества.
Как правило, основными признаками принято считать:
При появлении таких симптомов применительно к Ниве, а также во время плановой проверки, ремень Нива Шевроле нужно осмотреть визуально, а также проверить его натяжение. Дело в том, что данное резинотехническое изделие подвержено деформации, разрушению и старению. Естественно, в процессе эксплуатации ремень может вытягиваться, расслаиваться, трескаться и т.д. В конечном итоге, может произойти обрыв.
Также состояние даже нового ремня может значительно ухудшится в том случае, если на его поверхность попадает масло, топливо, другие смазки и технические жидкости, химические реагенты, кислоты и тому подобное. Такие жидкости быстро разъедают резину и разрушают сам ремень, что также не добавляет ему прочности. В любом случае, ремень нужно внимательно осматривать.
В подобной ситуации необходимо сначала проверить натяжение и подтянуть ремень Шевроле Нива. Если же подтяжкой проблему решить не удается, остается только замена ремня генератора Шевроле Нива.
Проверка ремня генератора, подтяжка и замена ремня Нива Шевроле
Прежде всего, для проверки состояния ремня Шевроле Нива следует снять крышку-экран двигателя (закреплена на 4 шпильках). Чтобы проверить натяжение ремня, пальцем следует нажать на ремень в области между шкивом генератора и помпы (насос охлаждающей жидкости).
Если нажимать с усилием около 7.5- 8 кгс, в норме ремень должен прогибаться на 11-13 мм. Кстати, как провисание, так и перетяжка ремня, не допускаются. Дело в том, что сильно натянутый ремень генератора оказывает дополнительную нагрузку на подшипники самого генератора, а также быстрее изнашивается, растягивается и может порваться.
Теперь перейдем к замене ремня генератора. Замена ремня Шевроле Нива, а именно ремня привода вспомогательных агрегатов, необходима в случае выявления трещин и разрывов, а также расслоения. Также для версии с кондиционером снимаем ремень привода компрессора кондиционера (ремень кондиционера Шевроле Нива).
Далее следует ослабить затяжку гаек крепления кронштейна натяжного ролика, после чего вращать регулировочный болт против часовой стрелки. Такое вращение позволит ослабить натяжение ремня. Затем ремень снимается с натяжного ролика, а также с других шкивов.
Давайте еще раз остановимся на этом моменте. В норме прогиб ремня должен быть 11-13 мм. при усилии 7.5-8 кгс. Само натяжение ремня осуществляется путем перемещения натяжного ролика и вращения болта натяжителя при условии ослабленных гаек крепления кронштейна натяжителя. Обратите внимание, после окончания регулировки коленчатый вал следует провернуть на пару оборотов и снова проверить натяжение ремня. Казалось бы, все просто, но есть один нюанс.
Вполне очевидно, что правильность натяжения ремня от руки проверить сложно. Чтобы получить более точные данные, можно воспользоваться одним способом. Для проверки нужен электронный безмен, брусок, а также простая линейка.
Проверка осуществляется так:
Далее от руки нужно потянуть за безмен, пока показания не будут 7.6 кг. Сам брусок нажмет на ремень, ремень прогнется, а линейка с брусом сместится вниз. Это позволяет по кромке воздушного раструба увидеть, на какую величину прогибается ремень генератора.
Если прогиб больше 12мм, тогда ремень следует подтянуть, если меньше, необходимо ослабить ремень генератора. Важно получить прогиб около 12 мм, затем провернуть шкив коленвала и снова проверить натяжение. Если все в порядке, регулировку можно считать завершенной. В финале следует затянуть гайки регулировочной планки. Далее нужно запустить двигатель, дать мотору поработать пару минут, оценить работу привода вспомогательных агрегатов.
Так или иначе, в рамках пробного запуска двигателя новый ремень генератора не должен издавать посторонних звуков (свист, скрип, скрежет). Также не должны шуметь подшипники оборудования. Если появились подозрительные шумы, следует заглушить мотор и произвести дополнительные проверки. Возможно, неисправен какой-либо элемент. Иногда бывает так, что после замены ремня привода вспомогательных агрегатов начинает шуметь генератор, насос ГУР и т.д.
Если до замены ремня все было в порядке, можно предположить, что ремень все же перетянут, были допущены ошибки при его регулировке. В подобной ситуации следует провести все проверки самому или обратиться за помощью к опытным специалистам.
Подведем итоги
С учетом приведенной выше информации становится понятно, что ремень генератора на Нива Шевроле нужно менять чаще, чем полагают многие автовладельцы. Также важно следить за общим состоянием ремня, проверять его на предмет износа, растрескивания и т.д. Параллельно необходимо оценивать его натяжение и выполнять регулировки при такой необходимости.
В результате можно рассчитывать на достаточно большой срок службы ремня генератора, а также надежную и стабильную работу вспомогательного оборудования (при условии отсутствия других поломок, попадания жидкостей на ремень и т.п.).
Размер ремня нива шевроле без кондиционера
Шевроле Нива
Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жидкости.
Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жидкости.
При усилии нажатия около 8,0 кгс прогиб ремня должен составлять 12±1 мм.
Для регулировки натяжения ремня снимаем резиновые рукава подвода воздуха к дроссельному узлу.
Что он представляет из себя
Натяжной ролик внедорожника Шевроле Нива представляет собой эксцентрик со смещенным отверстием посередине. Внутри установлен механизм с пружиной, который осуществляет контроль натяжения. Вращая этот эксцентрик, происходит натяжка ремня. Все очень просто, ролик регулируется плавно, в результате получается очень точное натяжение. Важно проводить периодические проверки и осмотры, для того чтобы иметь возможность корректирования натяжки ремня. Определение неисправности.
Чтобы выяснить состояние натяжения ремня и натяжного ролика, необходимо первоначально сделать первичный осмотр. Что касается эксплуатационных сроков, то конкретных значений нет. Можно только проводить проверку после 60 тыс. км пробега от нулевого значения. Итак, узнать о том, что вышел из строя ролик ремня можно так:
Большинство внедорожников ВАЗ-Шевроле выпускались и выпускаются с мотором «2123». Самой простой операцией на нём является регулировка натяжения ремней. Здесь мы рассмотрим, как на Шевроле Ниве подтянуть ремень генератора – под этим словом подразумевают ремень вспомогательных агрегатов. Отдельный привод предусмотрен для кондиционера. Но он нам мешать не будет.
Деталь, о которой идёт речь, показана на одном видео. Смотрим.
Шевроле Нива
Расположение ремня привода вспомогательных агрегатов и гаек крепления кронштейна натяжного ролика (для наглядности показано при снятом радиаторе системы охлаждения двигателя).
Расположение ремня привода вспомогательных агрегатов и гаек крепления кронштейна натяжного ролика (для наглядности показано при снятом радиаторе системы охлаждения двигателя).
Натягиваем ремень генератора
Проверьте, что зажигание выключено. Открыв капот, нужно снять пластиковую накладку, преодолевая сопротивление фиксаторов (4 шт.). Затем, взяв отвёртку, ослабляют затяжку хомута на основном воздуховоде (фото 2 ).
Набор предварительных шагов
Ключом «на 10» откручивают винт крепления (фото 3 ). Винт вынимают, и затем воздуховод надо снять с корпуса фильтра. Подготовка завершена.
Что и как нужно регулировать
Перед тем, как подтянуть ремень генератора, на Ниве Шевроле откручивают три гайки. Откручивать их надо на 1-2 витка, но сначала нужно найти каждую из них.
Крепёж регулировочного узла
Гайки рассчитаны под ключ «на 13»:
Сам винт на первом рисунке находится между точками 2-3.
Процесс регулировки на Шевроле Нива
Накидным ключом «на 13» винт можно откручивать, тем самым ослабляя натяжение, или закручивать его. Вращаем ключ влево – натяжение ослабляется (фото 2 ).
Если регулировка выполнена правильно, надавливание на ремень в точке P (см. чертёж) вызывает прогиб на 1,1-1,2 см. Усилие при надавливании должно составлять 75 Н.
Узел привода генератора ВАЗ-2123
Более точно выполнить регулировку можно в условиях СТО.
Затягивайте крепёжные гайки, прилагая усилие 21-27 Н*м. Для винта, удерживающего «рукав», рекомендация выглядит иначе: 20-25 Н*м.
Шевроле Нива
Ключом или головкой «на 13» вращаем регулировочный болт по часовой стрелке, натягивая ремень.
Ключом или головкой «на 13» вращаем регулировочный болт по часовой стрелке, натягивая ремень.
Затягиваем гайки крепления кронштейна натяжного ролика. Пускаем двигатель, останавливаем его и снова проверяем натяжение ремня.
Внимание! Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и подшипников генератора, насоса охлаждающей жидкости и насоса гидроусилителя рулевого управления.
Замену ремня привода вспомогательных агрегатов проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. На автомобиле с кондиционером снимаем ремень привода компрессора кондиционера.
Ослабляем затяжку гаек крепления кронштейна натяжного ролика (см. выше) и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.
Замена и натяжка ремня генератора своими руками
В зависимости от комплектации автомобиля могут применяться различные схемы и варианты приводов вспомогательных агрегатов.
Ремни могут отличаться по размерам, так как вспомогательные агрегаты, такие как насос гидроусилителя, генератор, компрессор кондиционера могут быть разных производителей.
Поэтому перед тем как проверять и заменять ремни, нужно определиться какой вариант Вам подходит.
На внешней стороне ремней указывается их размер. Нужно покупать ремни в соответствии с их размером.
При замене ремней обязательно нужно проверять состояние натяжных и вспомогательных роликов.
Обязательно нужно возить с собой запасные ремни, особенно в дальнюю поездку. Рассмотрим некоторые вариантные исполнения и технологию замены ремней.
Недостаточное натяжение ремня ухудшает циркуляцию жидкости в системе охлаждения, что приводит к перегреву двигателя. Кроме этого ухудшается подзарядка аккумуляторной батареи и повышенно изнашивается сам ремень. При слишком сильном натяжении могут выйти из строя подшипники водяного насоса и генератора.
Проверяют натяжение ремня привода водяного насоса и генератора сверху в подкапотном пространстве.
Натяжение характеризуется величиной прогиба ремня между шкивами насоса и коленчатого вала (прогиб «В«) (рис. 1) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами.
Прогиб А должен быть 10 – 15 мм, прогиб В – 12 – 17 мм.
Удобнее проверять прогиб «А«.
Для проверки натяжения можно использовать пружинные весы-безмен, зацепив их крючком ветвь ремня и оттягивая ее вверх.
Натяжение ремня регулируйте на автомобиле, установленном на подъемнике или смотровой канаве.
Регулировка осуществляется перемещением генератора относительно двигателя.
Вам потребуются: ключ «на 13», монтажная лопатка.
1. Снимите защиту масляного картера и брызговик двигателя.
2. Ослабьте примерно на один оборот гайку крепления генератора к натяжной планке
3. Ослабьте гайку нижнего крепления генератора.
4. Для увеличения натяжения ремня переместите генератор от двигателя.
Перемещая генератор для увеличения натяжения ремня, усилие прикладывайте только к корпусу генератора. размещая монтажную лопатку между корпусом и двигателем.
5. Для уменьшения натяжения ремня рукой переместите генератор к двигателю.
6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.
гайки крепления генератора к натяжной планке 28,08-45,3 Н м (2,9-4,6 кгсм);
гайки нижнего крепления генератора 57,3-72 Н м (5,95-7,35 кгсм).
7. Установите защиту масляного картера и брызговик двигателя в порядке, обратном снятию.
8. Для замены ремня выверните винт датчика положения коленчатого вала и извлеките датчик из гнезда кронштейна, не отсоединяя провода.
9. Снимите ремень привода насоса гидроусилителя рулевого управления.
10. Выполните операции 2 и 3, предусмотренные для регулировки натяжения ремня, и придвиньте генератор к двигателю до упора.
А еще интересно: Блок предохранителей ваз 21214 нива инжектор схема
11. Снимите ремень сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.
12. Наденьте новый ремень сначала на шкив коленчатого вала, затем на шкив генератора и затем на шкив насоса.
Если новый ремень туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.
13. Выполните операции 2-6, предусмотренные для регулировки натяжения ремня.
14. Установите на место датчик положения коленчатого вала.
Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов (водяного насоса, генератора и насоса гидроусилителя рулевого управления). При этом генератор установлен слева от двигателя вверху.
В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.
Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.
В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» (рис. 11) под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.
Ресурс ремня на ниве 50 000 – 100 000 тыс.км пробега, затем его рекомендуется заменить на новый чтобы избежать обрыва, и скрежета, в этом конечно нет нечего страшного когда он свистит, но с легка раздражает, и генератор работает по хуже. Самое главное поставить оригинальный, качественный ремень, который сейчас не так то просто найти. Но есть неплохие импортные производители bosh и Gates размер 940х10.
Возможные причины свиста:
В первую очередь откручиваем гайку натяжителя ремня как на картинке ниже.
Далее нужно снять защитный лист двигателя и открутить нижнюю гайку.
Сейчас он ослаблен и его можно пробовать сдвинуть. Стрелкой показано направление движения.
Ремень свободен теперь его можно снять.
1. Обесточиваем питание у автомобиля отсоединив клеммы от аккумулятора.
2. Вытягиваем разъем с датчика коленвала, это можно сделать открутив крестообразной, отверткой крепежный болт. После чего снимаем датчик.
3. Устройство которое закрепляется гайкой слегка отвинчиваем и смещаем его к блоку.
4. Ремень который износился снимаем, это сделать легко так как устройство ослабленно.
5. Правую сторону следует поддомкратить, заранее сделав упор на колеса. Ставим ниву на четвертую скорость, так как правое колесо будем вращать.
6. Тянем его постепенно снимая его со шкива помпы, колесо крутим вытаскивая постепенно ремень со шкива.
Ремень который вы сняли уже как правило не подлежит ремонту, поэтому сняв старый сразу переходим к установке нового.
1. Набрасываем в начале на шкив коленчатого вала, а уже потом на все остальное.
А еще интересно: Тюнинг ВАЗ 21214 своими руками
2. Лучше всего когда процедура заканчивается надеванием на шкив генератора. Колесо все время вращается до полного одевания.
3. После того как устройство установится на свое посадочное место его следует закрепить болтом.
· Это Шкив коленвала.
· Затем на натяжной ролик.
· После чего правый нижний шкив.
· Ролик который находиться под генератором.
· И уже в конце шкив генератора.
После всего этого его следует хорошо подтянуть. Так как если натяжение будит слабым то батарея не будит обеспечена нужным ей зарядом.
4. Датчик устанавливаем на свое место.
На шеви лучше всего себя зарекомендовали ремни фирмы LUZAR.
Единственным легким вариантом ремонта является его замена или можно натянуть его, остальные проблемы которые возникают как правило устраняются только сняв его.
Размер ремня нива шевроле без кондиционера
Пришло время замены ремня привода вспомогательных агрегатов. Старый уже порядочно износился и просился на замену уже давно, но все как то руки не доходили. По регламенту технического обслуживания Шевроле Нива, замену ремня вспомогательный агрегатов нужно производить раз на 60 000 км, или раз в 2 года, что наступает раньше. Мой ремень прошел 32 000 км, но ходил 3 года.
Вот так он стал выглядеть после своего пробега
Нашел коробку от этого ремня. В ней лежал запасной ремень, который я вожу всегда с собой на случай поломки в дороге. Вот такая коробочка
Оказывается ЯПОНИЯ! Уж нормально отходил или нет не берусь сказать, но знаю машины, на которых при 40 тысячном пробеге ремень выглядит лучше.
Как я уже писал я перестал покупать запчасти в магазинах. Стал теперь даже за шурупами ездить к официальному дилеру GM-Автоваз. Поэтому и на этот раз поехал к ним. Как всегда ремень был без коробки и вообще без какой либо упаковки, просто поликлиновой ремень за 850 руб.
Замена ремня привода вспомогательных агрегатов на Шевроле Нива в общем простая процедура.
Для снятия износившегося ремня необходимо сначала его ослабить. Для этого нужно ослабить (не до конца, а до момента, дающего возможность снять ремень с натяжного ролика) регулировочный болт натяжного ролика (цифра 1 на фото) и ослабить 3 гайки (одна на 13 – цифра 3 на фото и 2 на 10 цифра 2 и 4 ) натяжной планки.
После этого натяжную планку можно будет сдвинуть и ослабить натяжения ремня. Снимаем ремень со всех роликов.
Установка ремня происходит в обратной последовательности. Схема протяжки ремня видна на картинке
После установки ремень необходимо правильно натянуть.
