К хорошему быстро привыкаешь. Собственно и к комфорту на хороших машинах тоже.
На а4 у меня было активировано автоматическое включение ближнего света. На а6 были штатные ДХО.
На ниве же не было ни того ни другого. И после нескольких забываний выключить или включить фары я решил задуматься об автоматизации.
Путей решения этой проблемы было несколько:
1. Организовать автоматическое включение ближнего.
2. Установить китайские светодиодные светилки.
3. Вместо китайских погремушек использовать ПТФ
4. Дальний в пол накала.
В этом списке выигрывал конечно же дальный в пол накала.
Но вдруг нечаянно узнал, что с апреля 2013г. на нивы устанавливают штатные ДХО. Собственно это и было одной из причин установки рестайлинговых надфарников.
Принцип работы прост. В надфарниках вместо габаритной лампочки ставится двухконтактная лампа.
Но не все так просто. Цоколь то под одноконтактную лампу!
И тут тоже рождается несколько вариантов:
1. Заменить цоколь. Например взять от задних фонарей калины. Или заказать с алиэкспресс
2. Поставить одноконтактную 21w лампу, а габарит врезать рядом. В виде лампы T10.
3. Просто припаять второй контакт.
Просовываем в это отверстие провод и припаиваем к лампе.

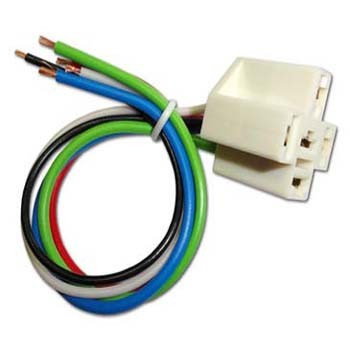

Теперь подключение. Для этого понадобится 5-ти контактное реле.

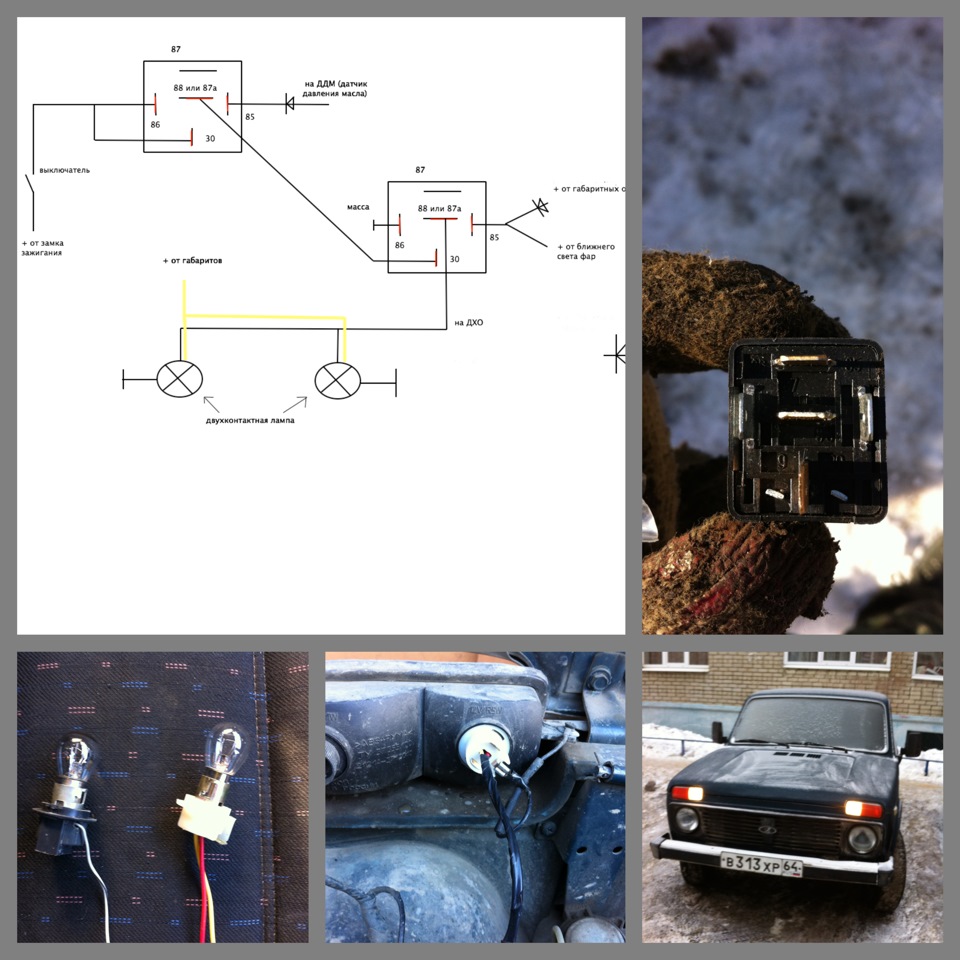

И подключаем к все это дело в нормально замкнутом положении.

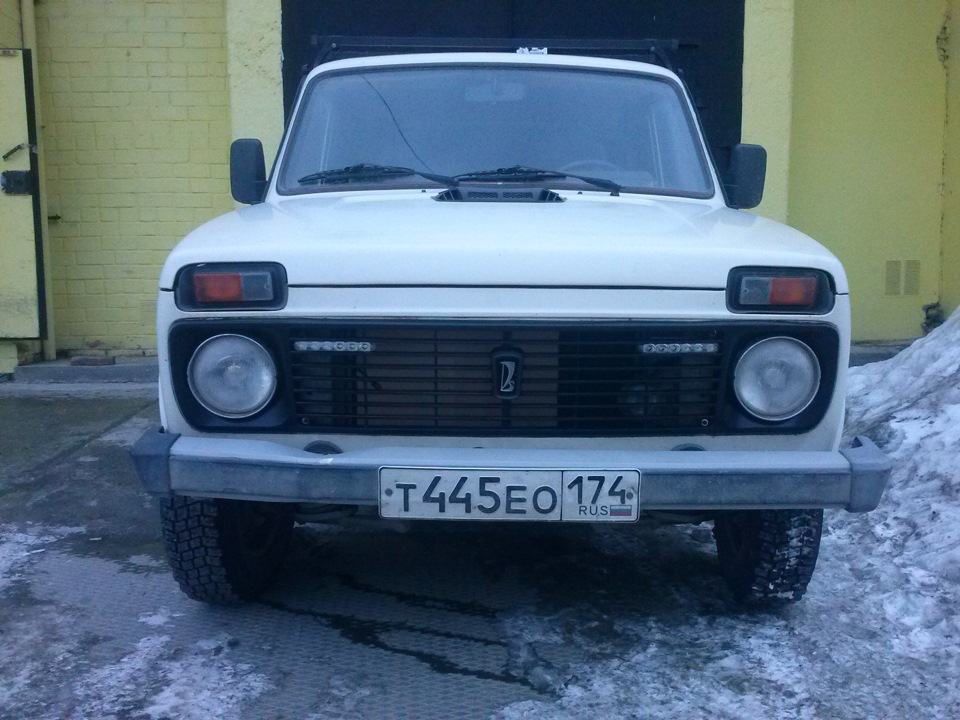

Ну и собственно фото готового результата.
Собственно вот разница между ДХО, линзованным ближним и противотуманными фарами в дневное время. Расстояние около 100м.
Конечно будет немного проблематично менять сгоревшую лампу, но я уже примерно месяц отгонял в таком виде и все ок!
Заводские дхо на ниве
Сегодня я расскажу, как сделать ДХО в подфарниках Нивы (такие ДХО делает завод с июня 2013 года).
Закупаем необходимые нам комплектующие:
Теперь обо всем по порядку.
1) Жгуты проводов имеют каталожный номер: 1119-3716540:
Также можно использовать жгуты проводов от заднего фонаря ГАЗ-2705 (каталожный номер: 2705-3724540), они дешевле калиновских в 1,5 раза, но я взял именно калиновские, газелевские в магазине смотрите сами, чтобы патроны подошли.
Отрезаем эти патроны по максимуму, чтобы в жгутах скрутки можно было упрятать подальше.
Патроны необходимо доработать (спилить мешающиеся выступы) согласно фотографии:
 |  |
Оставшегося фиксатора с головой хватает, чтобы патроны плотно сидели в надфарниках. Уплотнительные резинки снимаем со старых патронов.
2) Вставляем лампы в патроны и закручиваем патроны в надфарник. Лампу необходимо брать со смещенным креплением (цоколь BAZ15D), мне удалось найти с трудом. Крепление в этих лампах смещено не только по вертикали, но и по горизонтали:
Первые два провода скручиваем со штатными, третий провод тянем отдельно, как вам удобно. Я вплел новый провод в штатный жгут, в колодке жгута также есть свободный разъем, обжимаем разъемами «папа»-«мама» и вставляем в колодку жгута. После данных манипуляций отличить штатный жгут от переделанного почти невозможно.
Тянем провода от левого и правого борта и заводим провода в салон через штатное отверстие:
4) Производим установку реле и подключение в салоне согласно следующей схеме:
Чтобы не тянуть много проводов, можно сделать отступление от схемы:
86 контакт реле можно посадить на колодку главного переключателя света на контакт «58R» или «58L», там появляется «+» после включения габаритов.
30 контакт реле можно посадить на любой ближайший «+», появляющийся после включения зажигания.
Таким образом, мы получили полностью заводскую схему, которая к тому же соответствует ГОСТу: ДХО включаются после включения зажигания, а выключаются при включении габаритов.
Лада 4×4 3D Нива 96 г.в. › Бортжурнал › Надфарники от эМ-ки со штатными ходовыми огнями
Добрейшего всем времени суток!

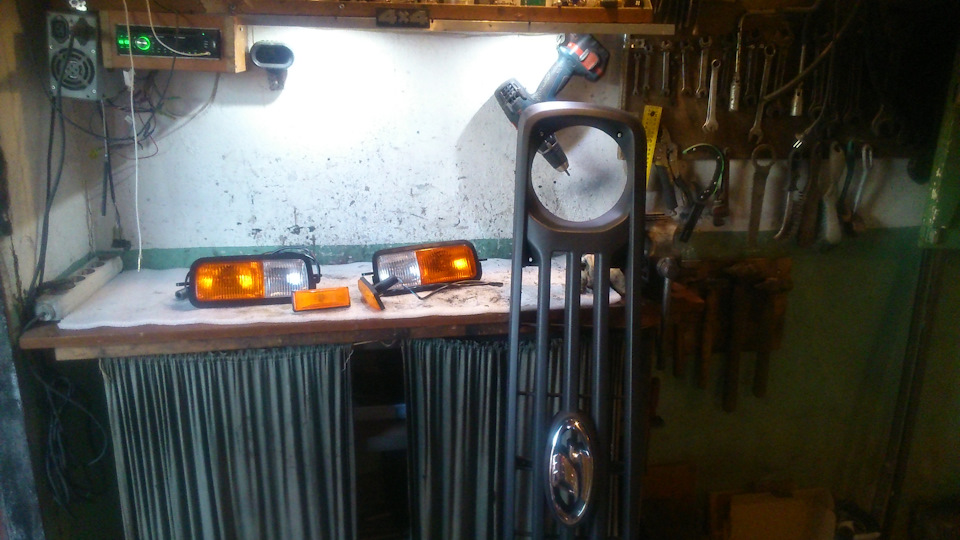

В рамках проведения работ по преображению «старушки», приобрёл надфарники от эМ-ки со штатным ДХО
их «лупатый» дизайн меня по началу бесил, но постепенно примелькались и уже даже вполне симпатично выглядят.
Но ставлю я их не за красоту, а за функционал:
— встроенные дневные ходовые огни (ДХО)
— более плотное расположение в нишах, нет щелей для пролёта шальных воробьёв.
Установка не сложная — окрутил старые, прикрутил новые
Дальше дело электрики, а электрика — это как известно наука о контактах.
Контакты подключить нужно так, чтобы ДХО зажигались при включении зажигания при выключенных габаритах и отключались при включении габаритов.
Для подключения потребуются:
1) обыкновенное 4-х контактное реле;

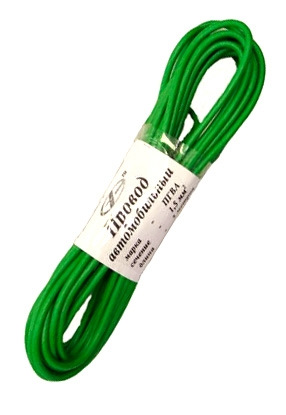

3) 3 метра провода сечением 1,5 мм2;
5) изолента (куда же без неё родимой)
голова хотябы с одним исправным глазом, кожаные руки (из плечей), кусачки.
Первым в дело идёт голова с глазами или с глазом.
Внимательно смотрим на схему подключения ДХО

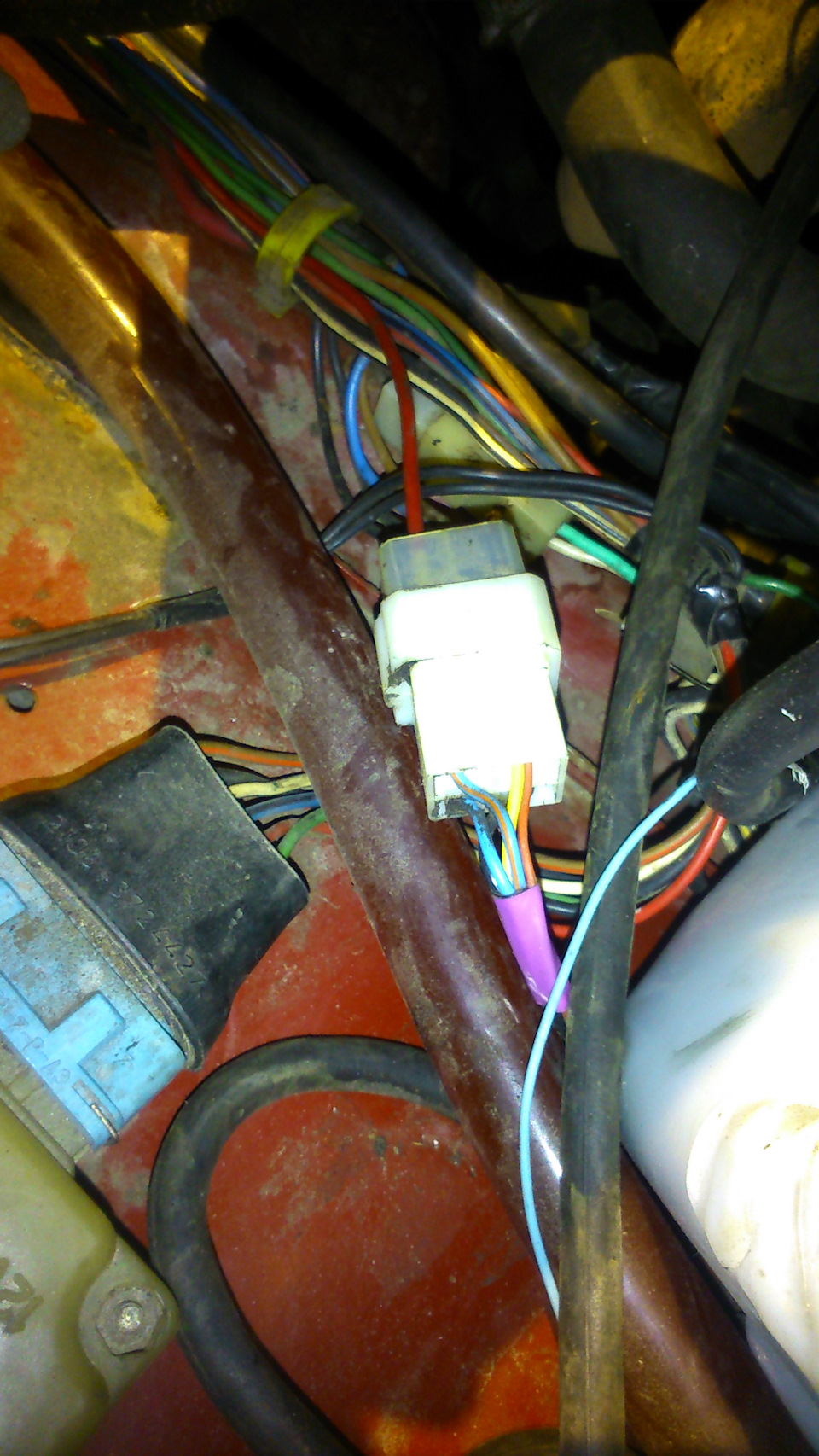

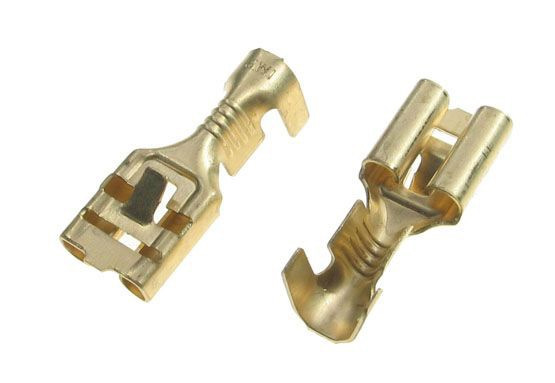

в них использованы только 3 гнезда, а четвёртое оставалось пустым. В новых Надфарниках в этом ранее пустовавшем гнезде присутствует клемма типа «Папа», ну а как всем известно папе нужна «Мама», вставляем её с проводом в колодку штатной проводки, прокладываем два провода от штатных колодок до салона автомобиля, так чтобы провода дошли до блока предохранителей и остался запас в 30 см.
Подключаем провод от ДХО к 87 контакту реле
Дальше откручиваем блок предохранителей и работаем уже с ним
30 и 86 контакты реле подсоединяем на свободную клемму предохранителя №2 (тут появляется напряжение при включении зажигания)
85 контакт реле подключаем к клемме предохранителя №7
Прикручиваем обратно блок предохранителей и проверяем работу новых надфарников с ДХО.
при включении зажигания горят ДХО
Лада 4×4 3D ЛЮКС › Бортжурнал › ДХО по ГОСТу (версия 2.0)
Приветствую всех читателей!
Из названия понятно, что речь пойдет о доработке ДХО.
_____________________________________________________
Советую для начала прочитать предыдущую статью, чтобы было понятнее.
www.drive2.ru/l/4577824
_____________________________________________________
Их надо было доработать по нескольким причинам:
1) ДХО загорались сразу после включения зажигания, а не после запуска двигателя;
2) патроны были сделаны бюджетным способом, путем припайки провода — ненадежная схема;
3) в патроне было слищком мало места, поэтому габариты и ДХО замыкались (включаешь ДХО — включились габариты и наоборот);
4) из-за того, что лампа на приборной панели являлась индикацией только ближнего (www.drive2.ru/l/2545596/), то нужно было выбирать либо нить на 5Вт будет загораться при габаритах, либо при включении ближнего.
То есть схема работы была такая: ДХО нить 21Вт — габариты нить 21Вт + нить 5Вт — ближний нить 5Вт. Это совсем не разумно, зачем включать габариты, чтобы загоралось 21+5 Вт, если можно оставит 21? Либо зачем 21+5Вт при включенном ближнем? Он и так достаточно яркий, поэтому лишнее потребление просто ни к чему!
А если запараллелить 2 провода, то тогда лампа на приборной панели будет гореть в пол накала, а я этого не хотел.
Именно по этим причинам нужно было изменять схему и конструкцию.
Начну рассказ с патронов. На драйве все пишут, что нужны патроны от задних фонарей Калины-приоры, но они продаются комплектом, стоят дорого и найти очень сложно.
Я нашел эти патроны отдельно, продавец сказал, что это из поворотника 13-15. Но в это слабо верится, скорее всего ребята часто берут, чтобы сделать американки (желтые поворотники). Цена этих патронов 100 рублей за штуку.

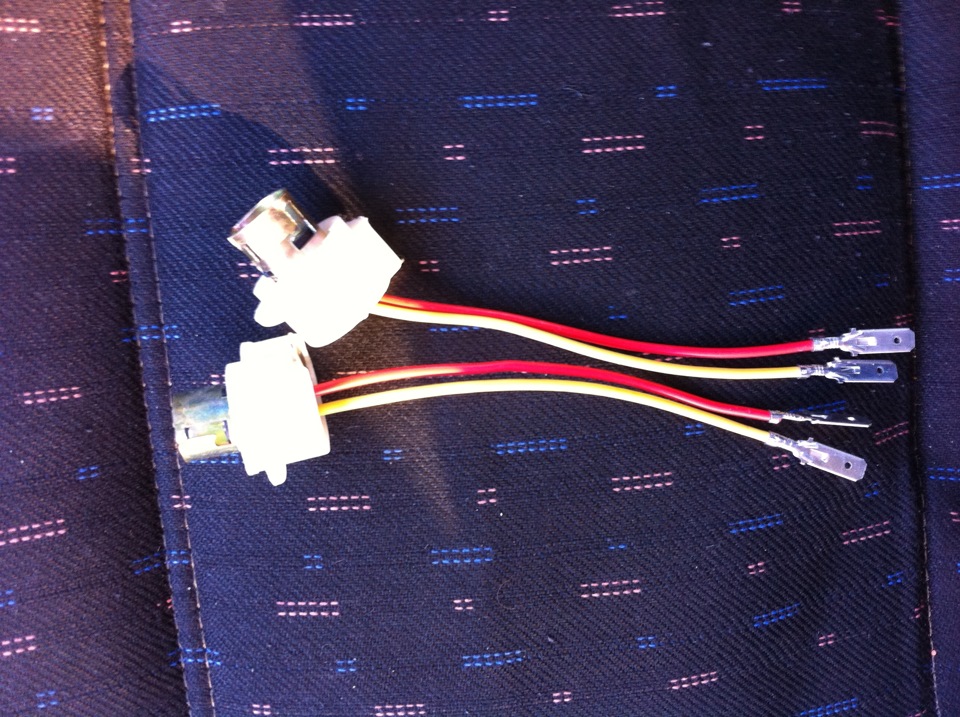

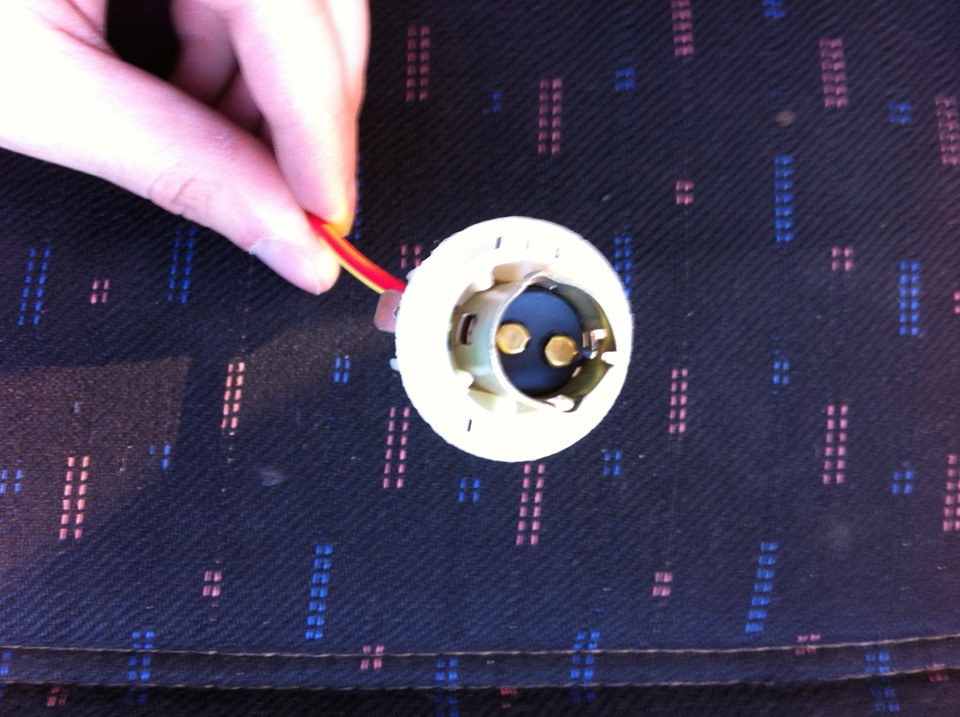

Видно контакты под двуконтактную лампу.

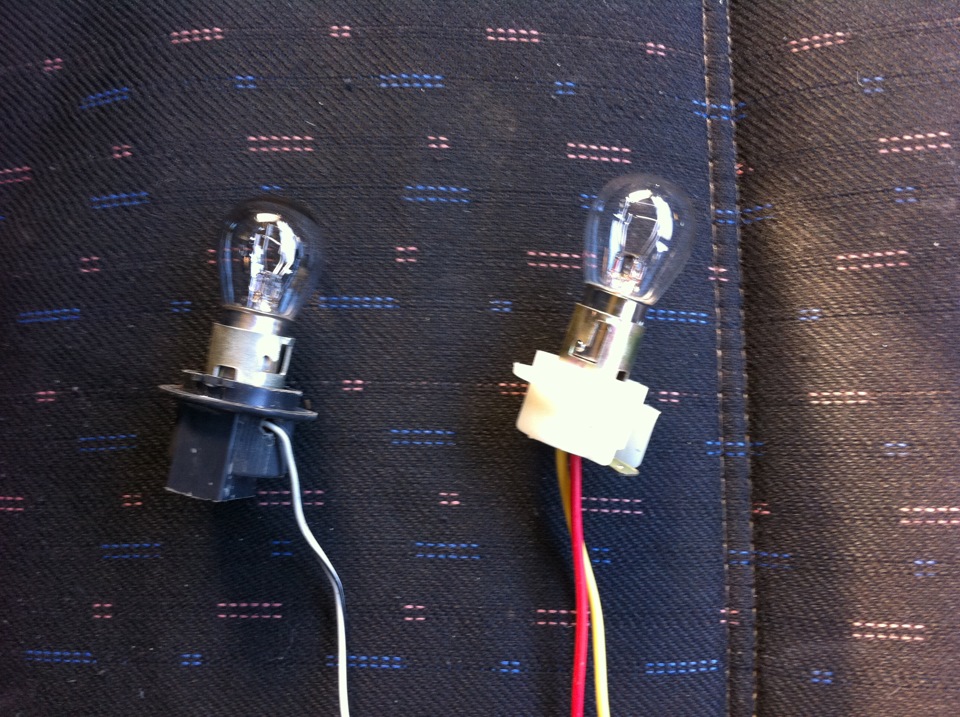

Сравнение моего самодела и нового патрона.
Установленные новые патроны.
Эта проблема пожалуй сама простая, а вот со схемой пришлось повозиться!
Я подготовил 2 схемы:
— для стандартной Нивы, да собственно и для любого авто;
— для моей машины.
Напомню, что у меня есть несколько особенностей, которые отличают мое авто от остальных:
— индикация только ближнего на приборной панели — www.drive2.ru/l/2545596/;
— принудительное отключение ДХО.
Итак, схема стандартная:
Теперь буду подробно описывать свою схему. Возможно людям, которые далеко от электрики, будет гораздо понятнее что, как и куда.

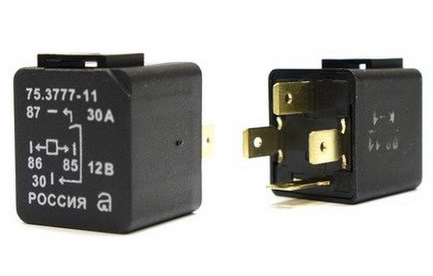

Было использовано 2 пятиконтактных реле. Самых простых:
Lada 4×4 3D Садовник › Logbook › Установка LED ДХО по ГОСТу
Всем привет. Многие наверное знают, что 11.11 на Aliexpress была ежегодная распродажа (кто-то верит в нее, кто-то считает, что это обман и цены были просто заведомо взвинчены). Так вот, я не оказался в стороне и назаказывал там товаров (как для работы (светодиодной), так и для себя), одним из заказов оказались дневные ходовые огни в количестве 2 комплектов (на Ниву и на Старекса тестя). Покупать дешевое пластиковое «Г» не хотел вообще, поэтому были выбраны ДХО покачественнее и соответственно подороже. Тем более в день распродажи ценник был очень заманчивый и отзывы положительные. На данный момент эти ДХО стоят 1320 рублей со скидкой 47%, т.е. их цена 2490 рублей, мне же они встали по 800 рублей! Пришли они довольно быстро (13 дней) службой SPSR — очень порадовала. А вообще подготовленная к распродаже корзина оценивалась в 37000 рублей, а вышло все со всеми купонами и бонусами в 13000, один только регистратор обошелся в 3000 рублей (цена сейчас 12500) — почувствуйте разницу))
Внутри оказались сами ДХО, крепления и жгут проводки с влагостойкими фишками (очень удобно)
Что касается качества ДХО — здесь все очень хорошо, корпус выполнен из алюминия!, все герметично, через стекло видно, что имеются токоограничивающие резисторы, весят конечно они прилично.
Устанавливать решил их в решетку радиатора (утопив внутрь заподлецо), для начала нашел схемы установки и подключения по ГОСТу

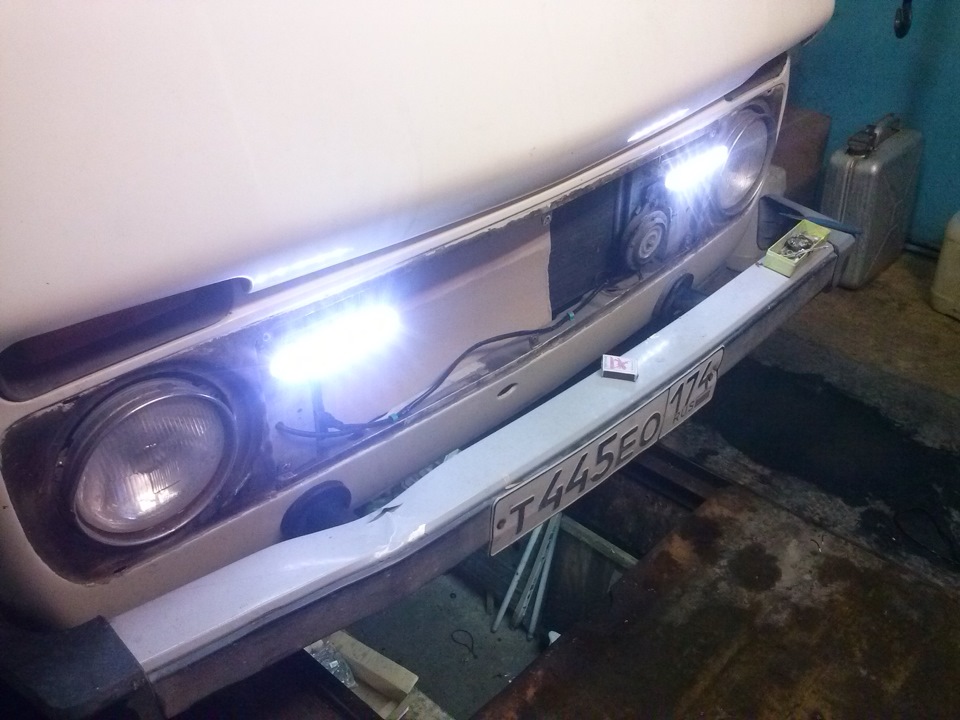

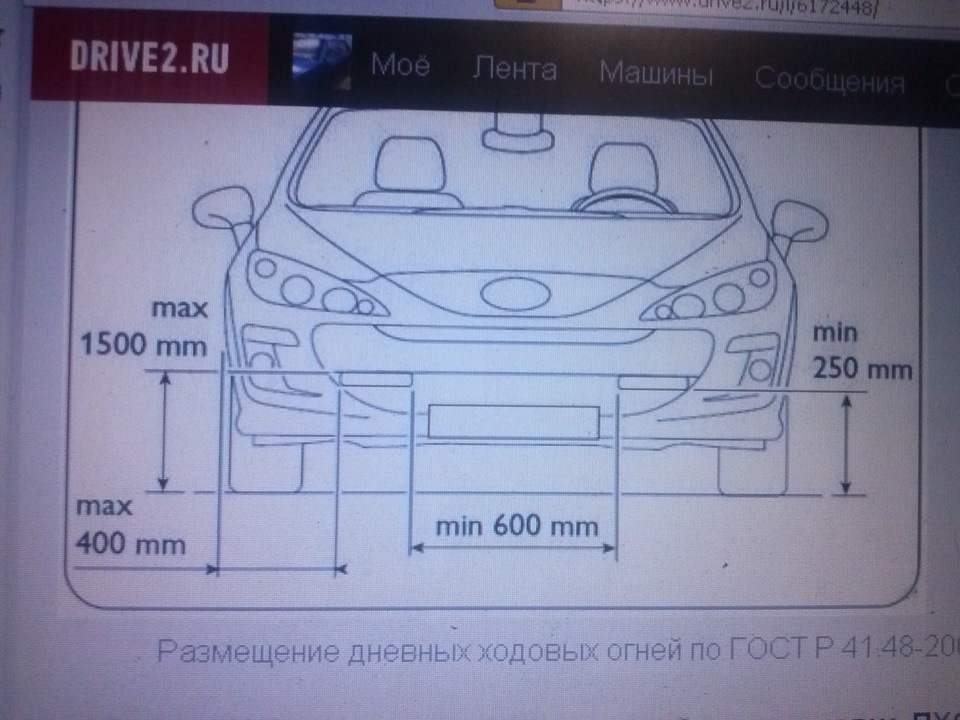

Разместить получилось практически идеально укладываясь в рамки того самого ГОСТа (небольшое отклонение по расстоянию между ДХО)

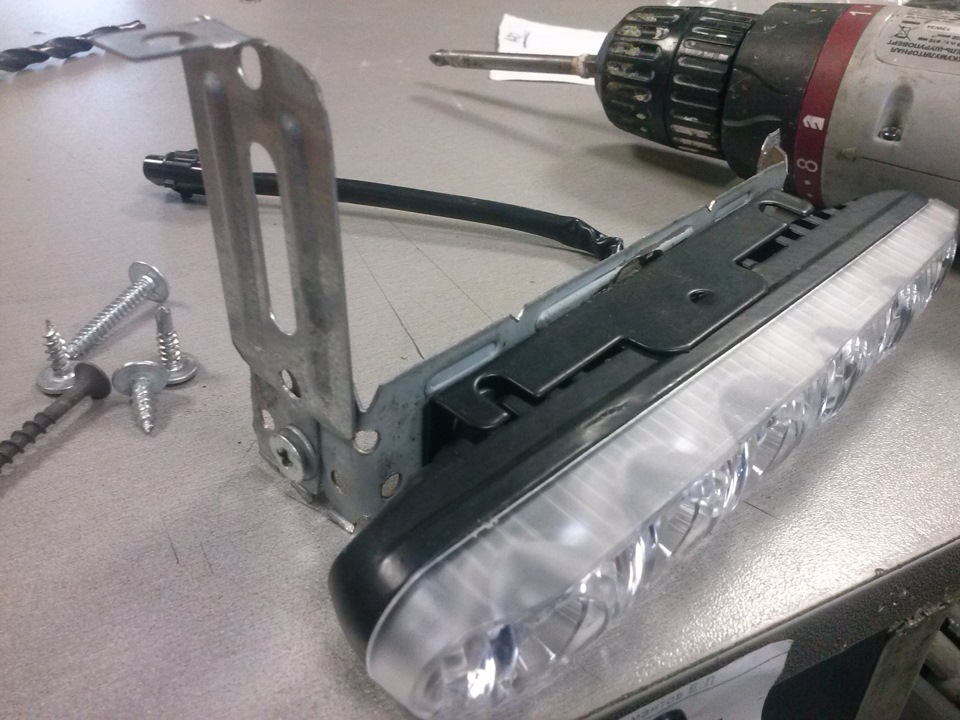

Для установки пришлось на ходу придумывать крепления ДХО к кузову. Из подручных средств сделал такие вот крепежки
Далее все подгоняя с решеткой и размечая по несколько раз, я закрепил их на кузове

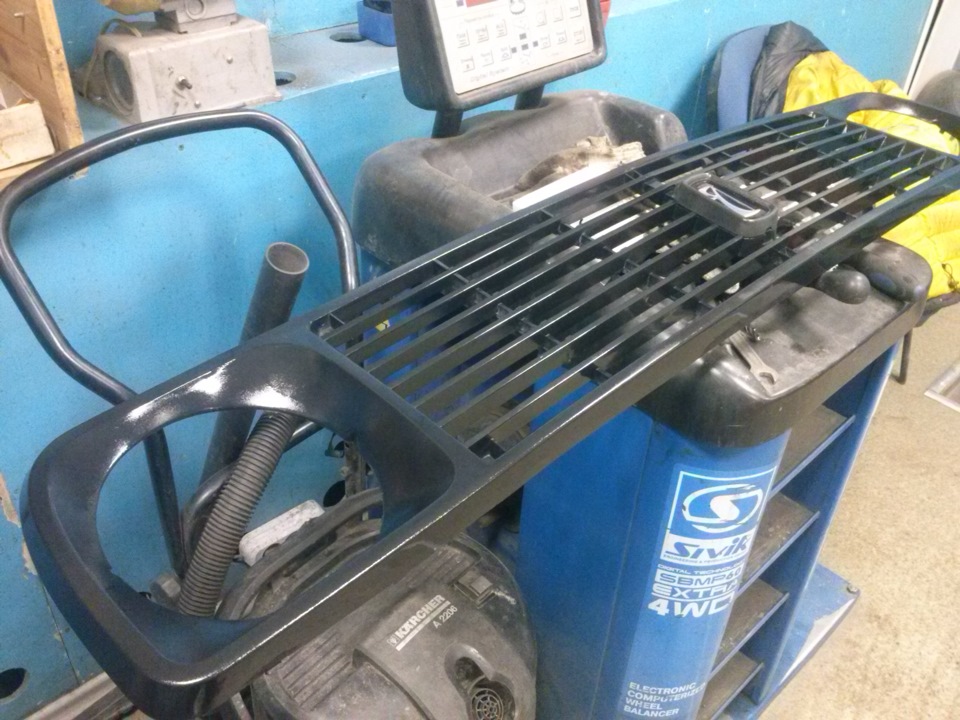

В самой решетке пришлось убрать одну поперечинку жесткости, сразу решетку отмыл и отполировал — стала как новая))))
После чего установил решетку
Так и оставил не подключенным на некоторое время, но сегодня все подключил по схеме — работает отлично (ДХО включаются не сразу после поворота ключа (т.е. появления зажигания), а только после запуска двигателя (точнее начала работы генератора), что положительно сказывается на самом запуске — нет лишней нагрузки). Значит при запуске двигателя они загораются автоматом, при включении габаритов они отключаются и при выключении двигателя они тоже гаснут.
Сразу добавил на каждое ДХО стабилизатор НАПРЯЖЕНИЯ на базе LM2596 и выставил их на 12,15 вольт и заизолировал все это дело.
Жгут укоротил, т.к. лишних проводов получалось много. Закрепил его сначала на спец.хомутики в родные отверстия (где крепят шланг гидрокорректора) внизу рамки радиатора,
но потом подумал, что там постоянно будет влага от мойки и дороги и решил перенести все это дело вверх (просверлил такие же отверстия, промовилив их), после чего жгут оказался под защитой.
Все делал не на сопли, а на совесть))) Пайки, термоусадка, обжим кримпером и тюбинг, кароче фен-шуй)))
Когда все подключил, запустил и проверил, решил посмотреть на напряжение. В общем при 2000 об/мин, включенной печке, обогревом стекла и включенном ближнем напруга на АКБ 13,8 вольт, отключаем ближний (загораются ДХО) — напруга становится 14.0 вольт! Это учитывая, что стоит сток генератор (скоро поменяю). Так, что считаю, что вещь полезная, светит очень хорошо, а как долго она проработает покажет время))))
