Daewoo Nexia ночная спутница › Бортжурнал › зеркала асферика с подогревом Ergon
Захотел я поставить на свою ксюшу зеркала с подогревом. И пришло мне в голову делать это поздней осенью, в мороз, на улице. не ищем легких путей )

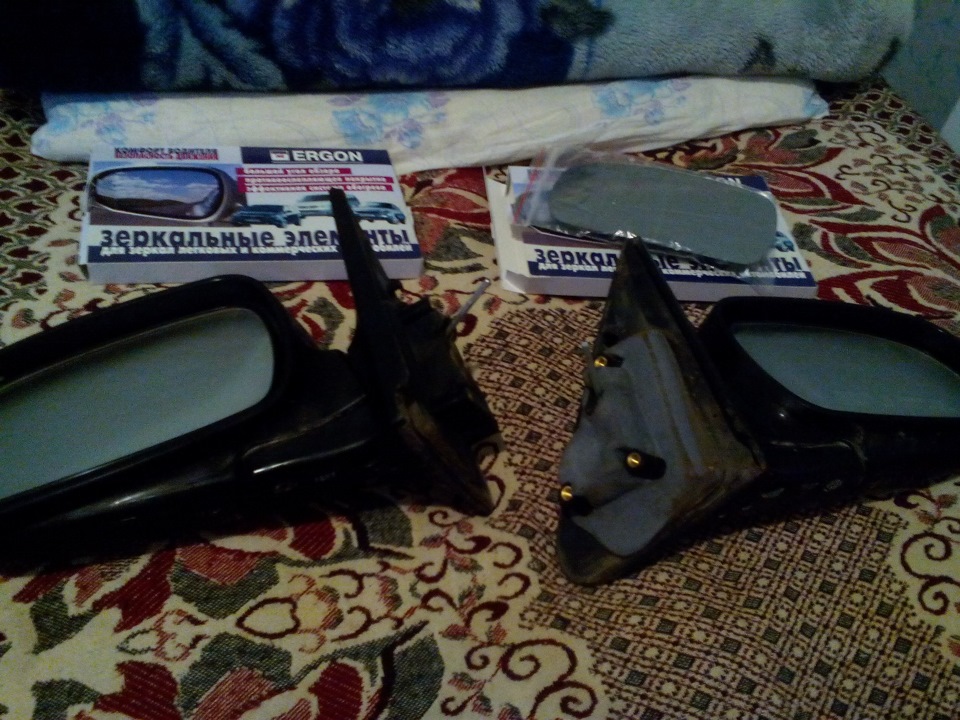

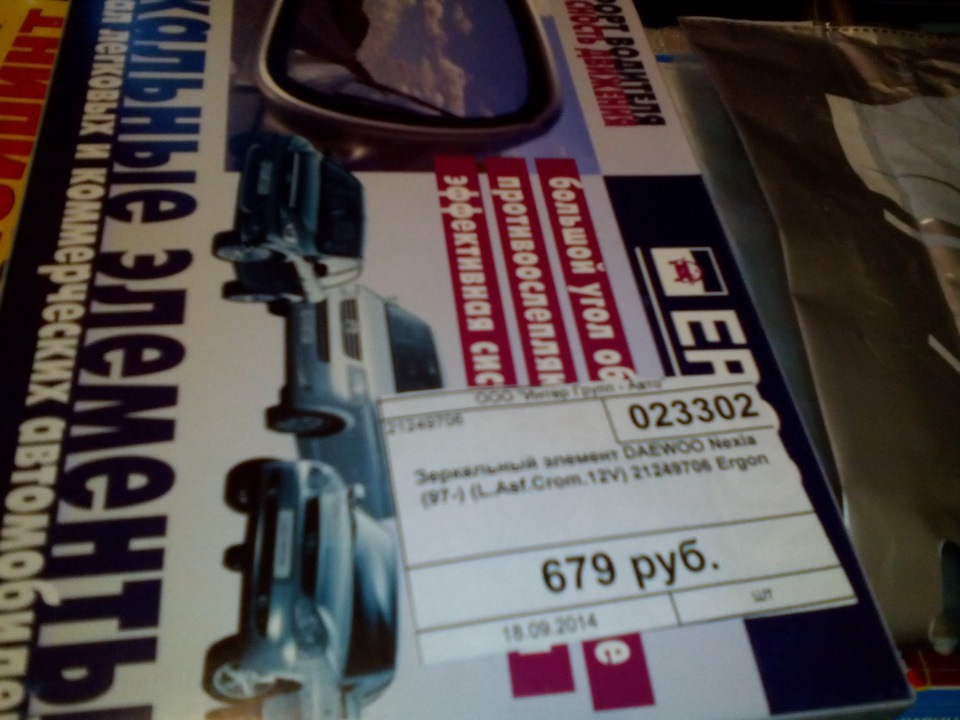

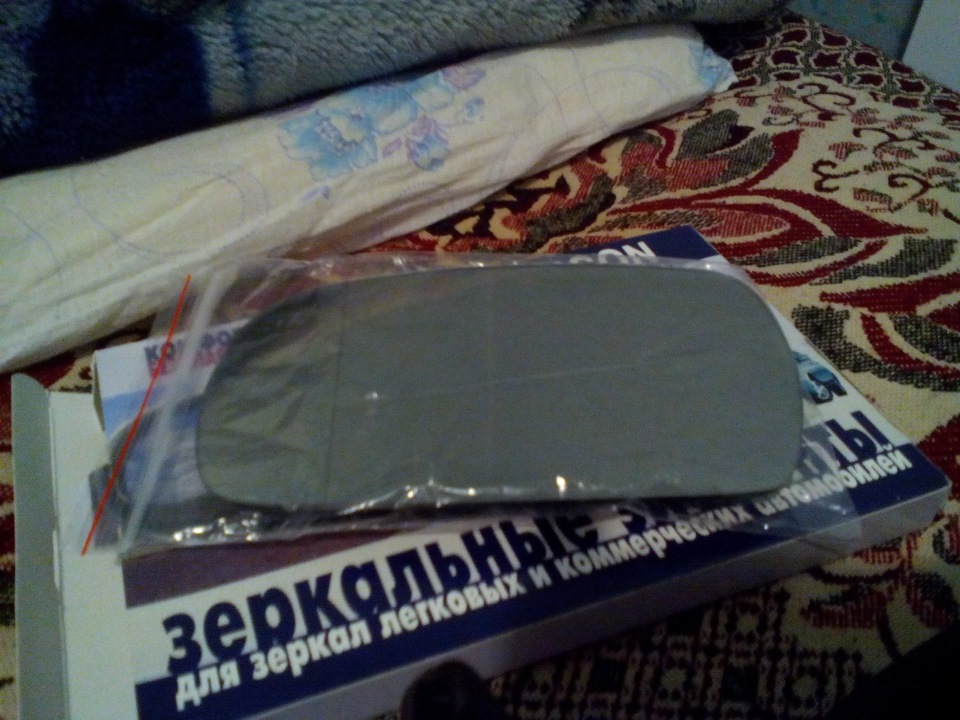

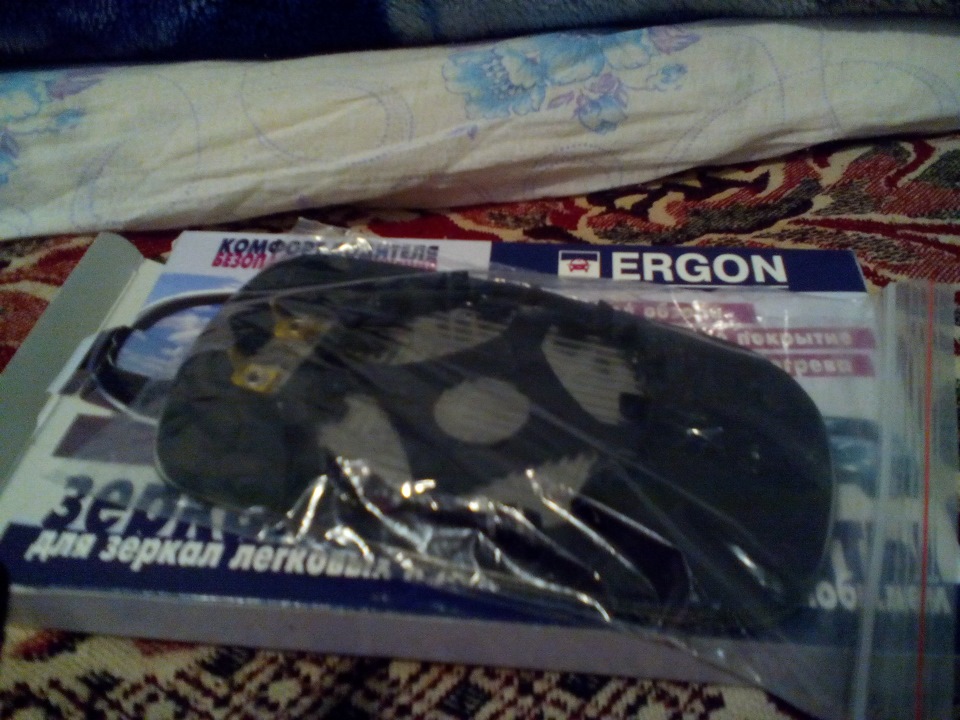

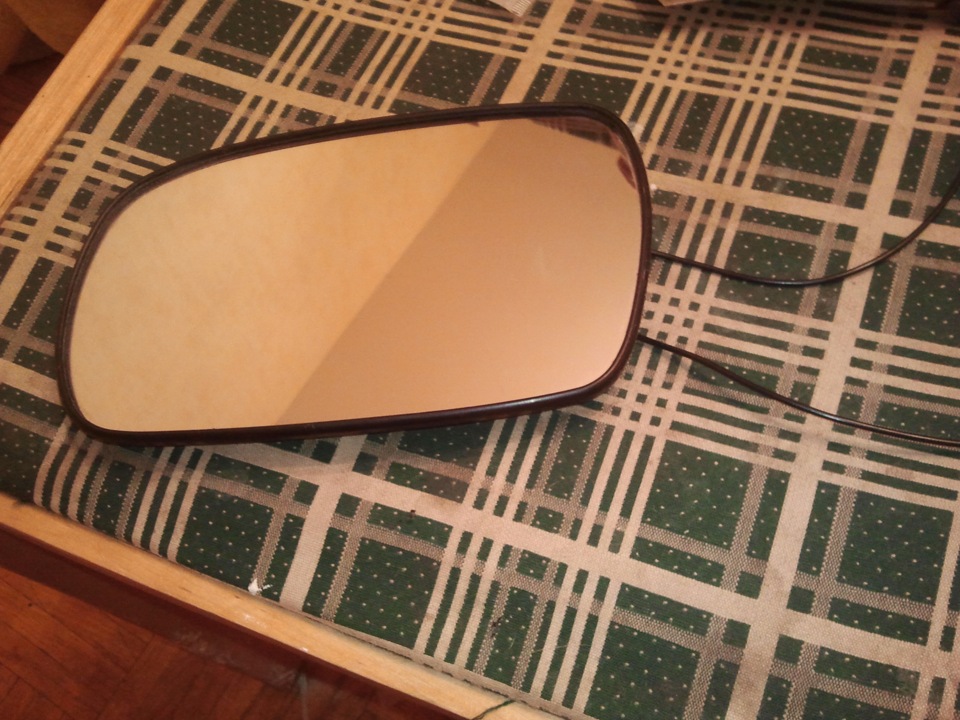

Так вот, нашел в городе в наличии зеркальные элементы Ergon — асферика, с подогревом, с легким затемнением. Коды для заказа — 21249700 правое, 21249706 левое. Купил по 559 руб за штуку.
Планов на выходные было много, а времени мало, поэтому пришлось начинать установку вечером, когда стемнело.

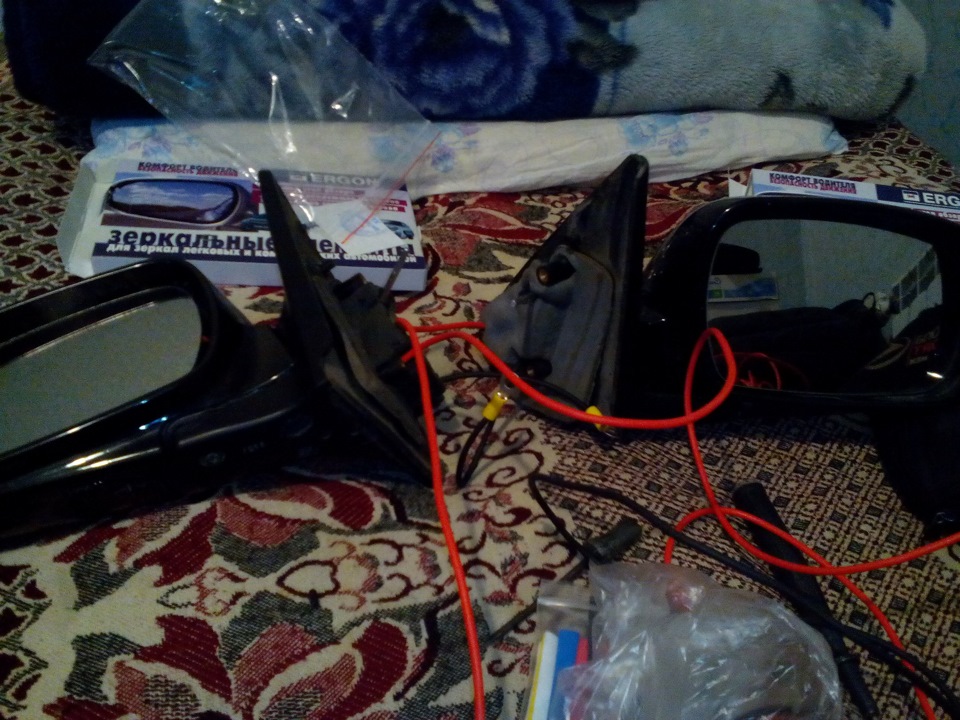

1. Снял родные зеркала, занес домой, отогревать.
Аккуратно отверткой вытащил старые зеркальные элементы.

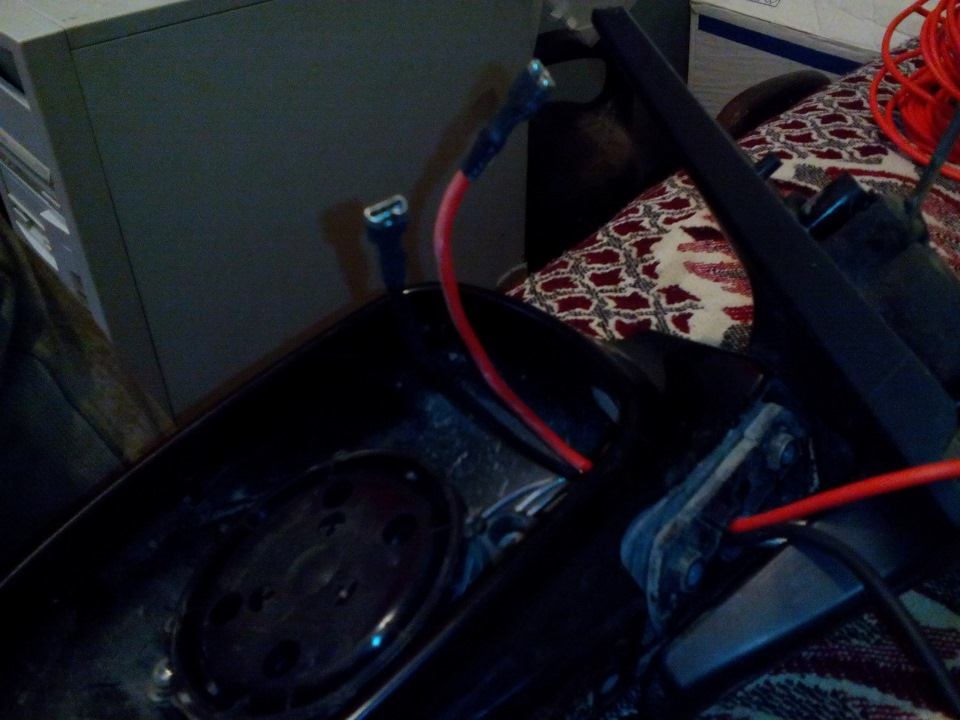

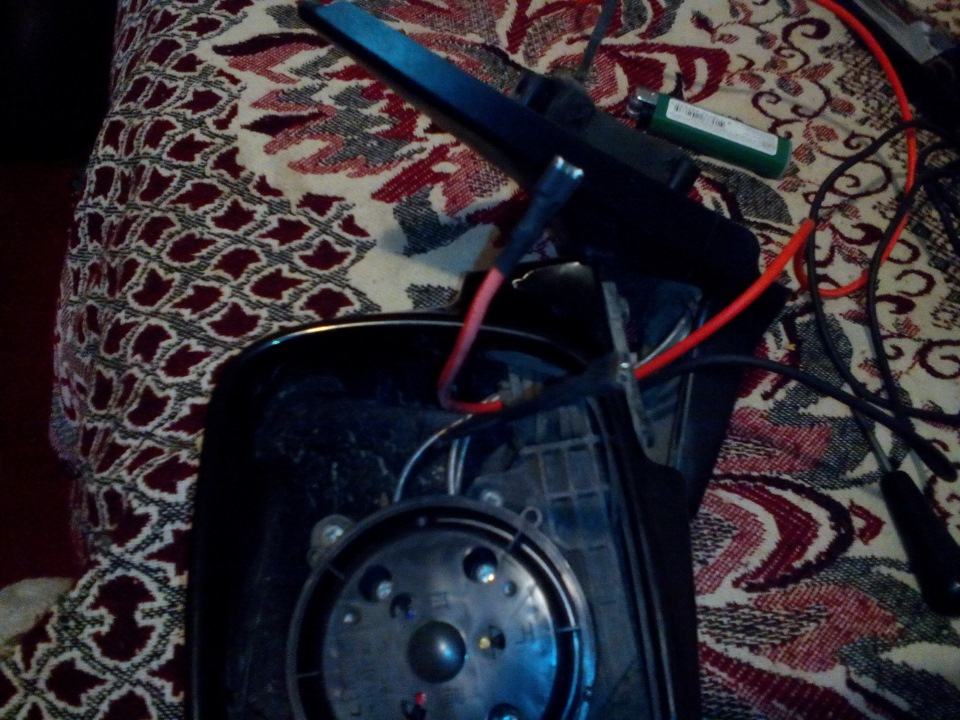

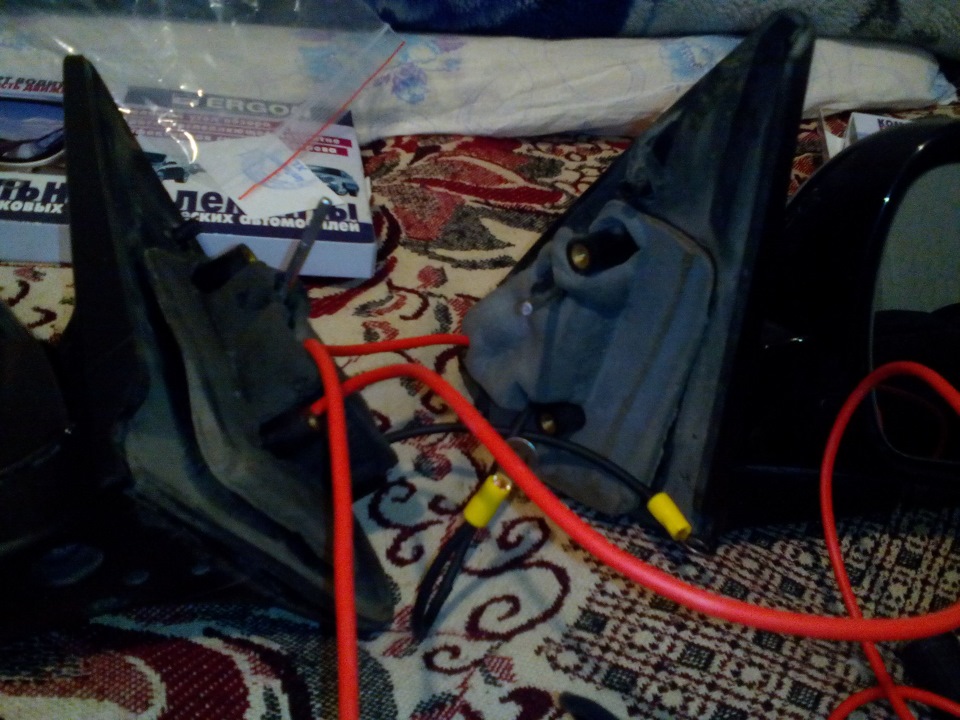

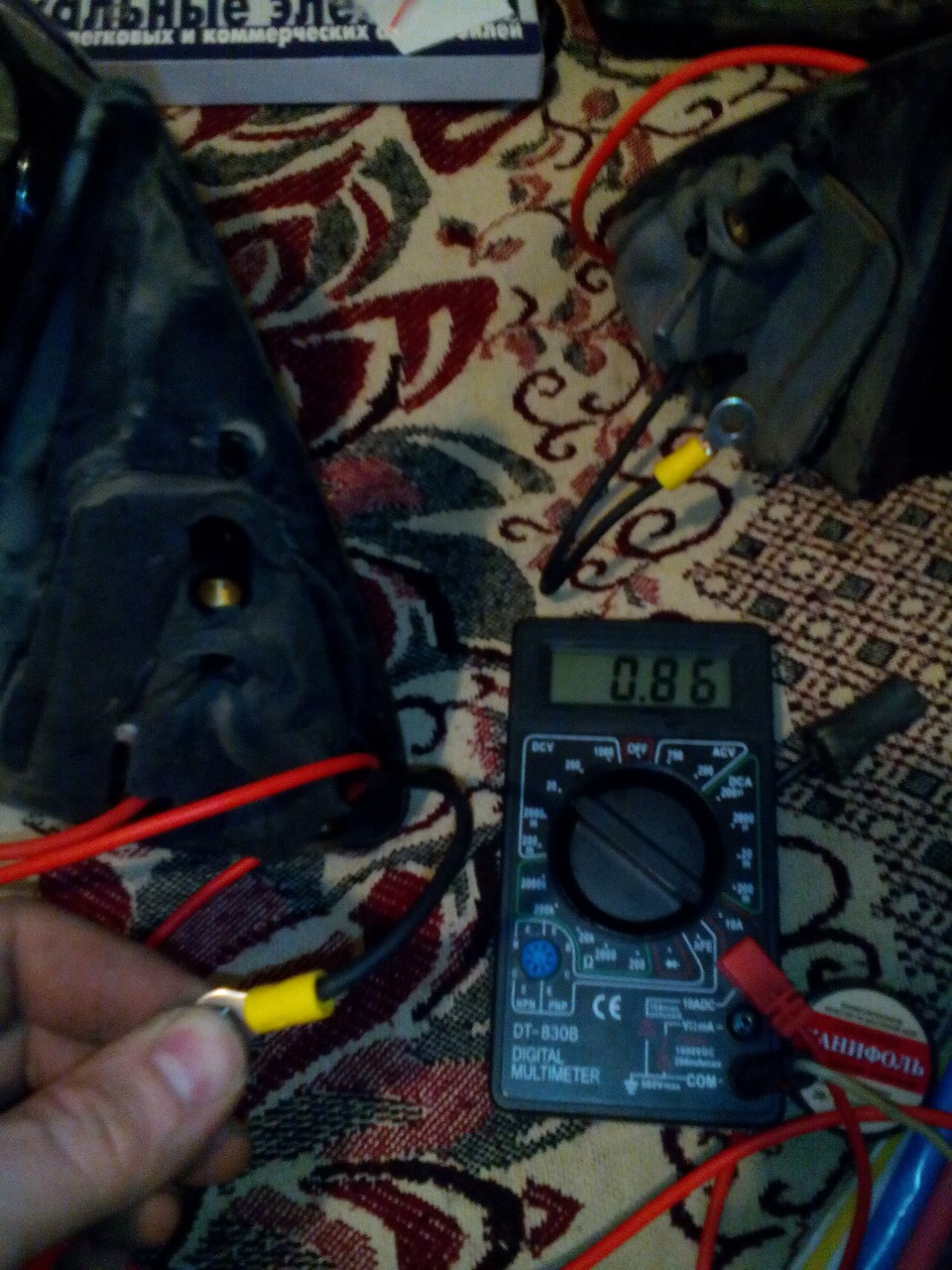

2. Просунул провода в корпус зеркала, обжал концы клеммами, накинул термоусадку.
Провода приобретал отдельно, красный сечением 2,5 мм2 (другого не было), черный 1,5 мм2.

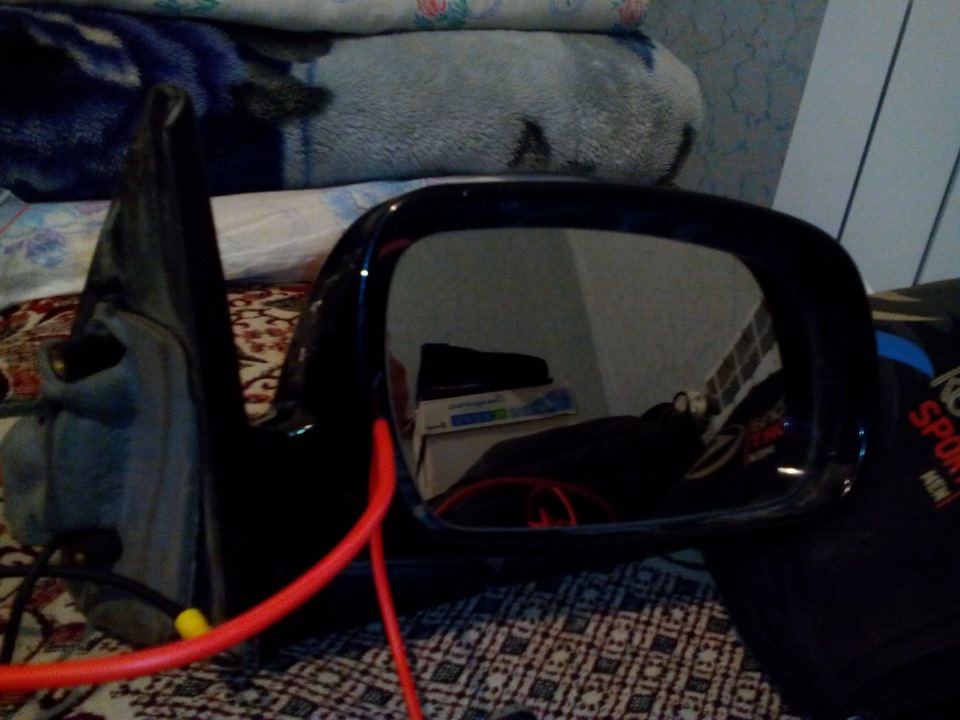

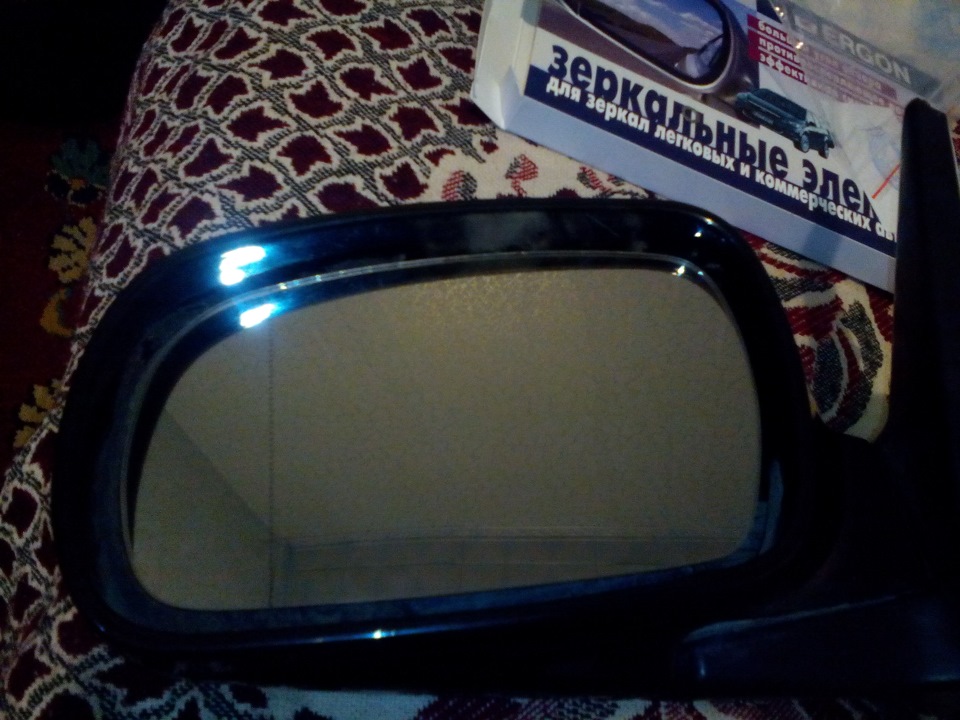

3. Вставил новые зеркала в корпус

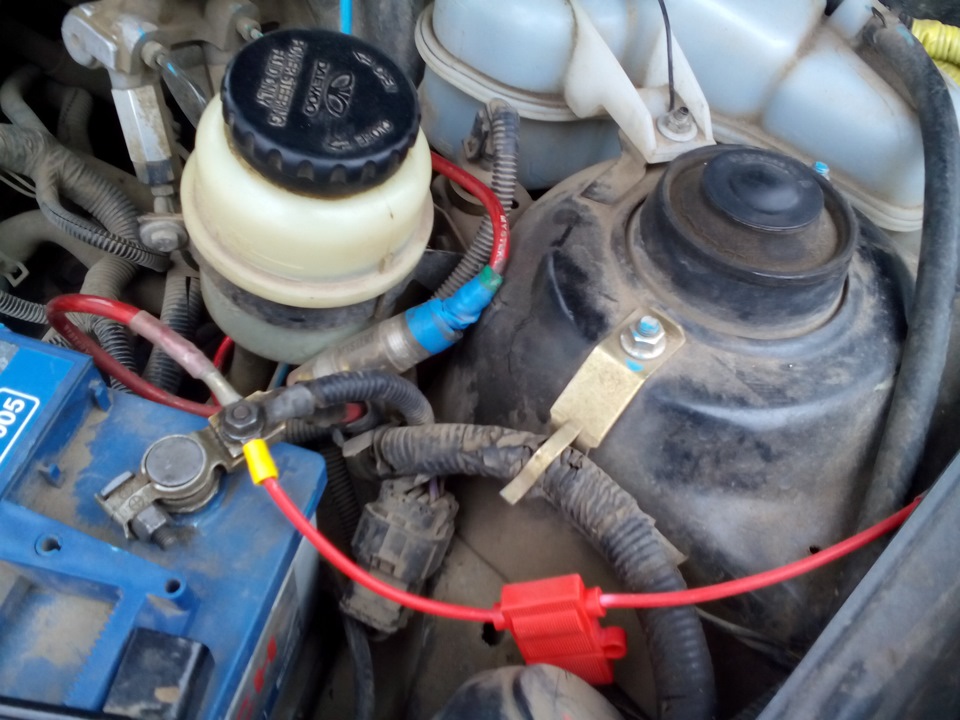

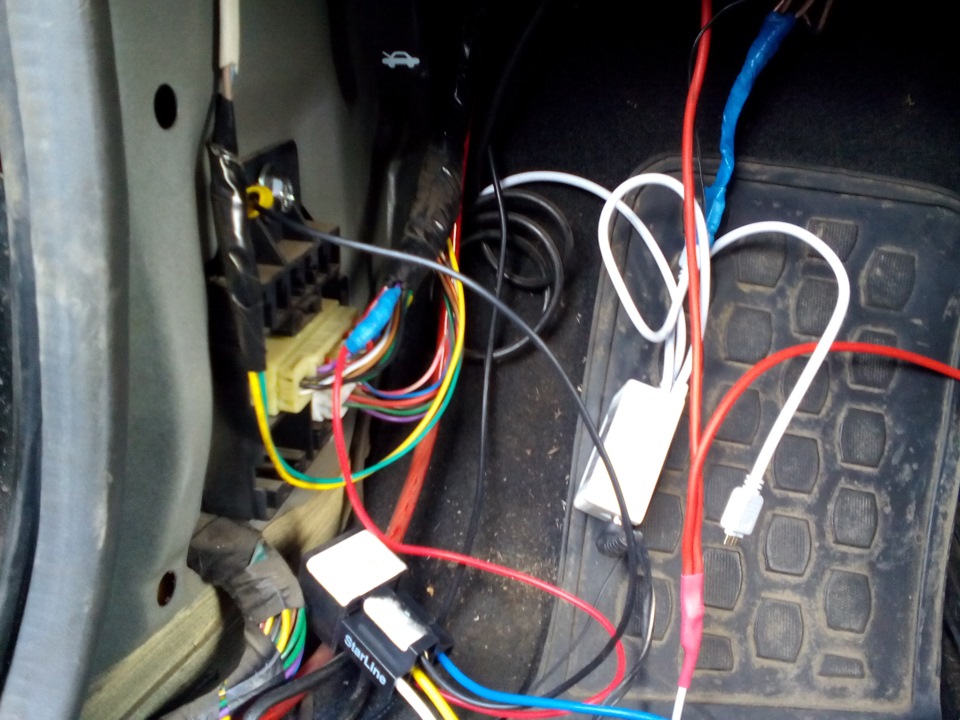

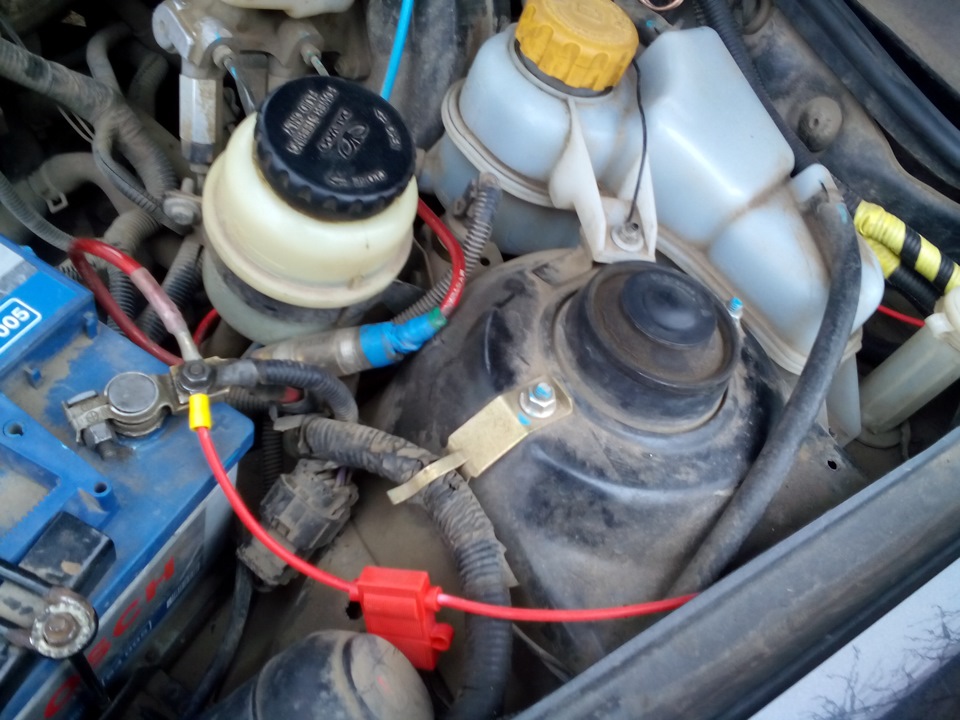

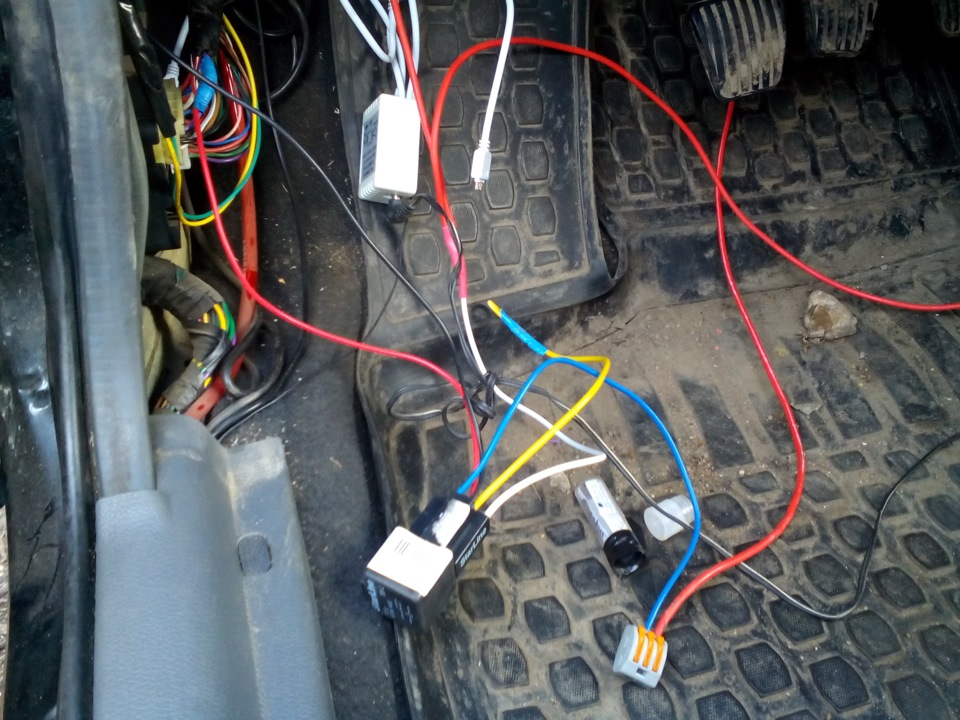

4. пошел на улицу, готовить проводку для подключения совместно с обогревом заднего стекла. Схема уже многими описывалась тут, повторяться не буду. Вкратце: питание взял отдельно от аккумулятора, поставил рядом с клеммой АКБ предохранитель в корпусе, в салоне поставил обычное реле, которое включается от реле обогрева заднего стекла. Ниже несколько фото.
долго возился с прокладыванием кабеля от АКБ в салон. Плохой идеей было делать это ночью ) Проложил возле жгута под расширительным бачком. Там есть широкая резинка, в которой пробил отверстие для провода питания.
5. Прикрутил зеркала на место, подключил всё это, собрал обшивки дверей.

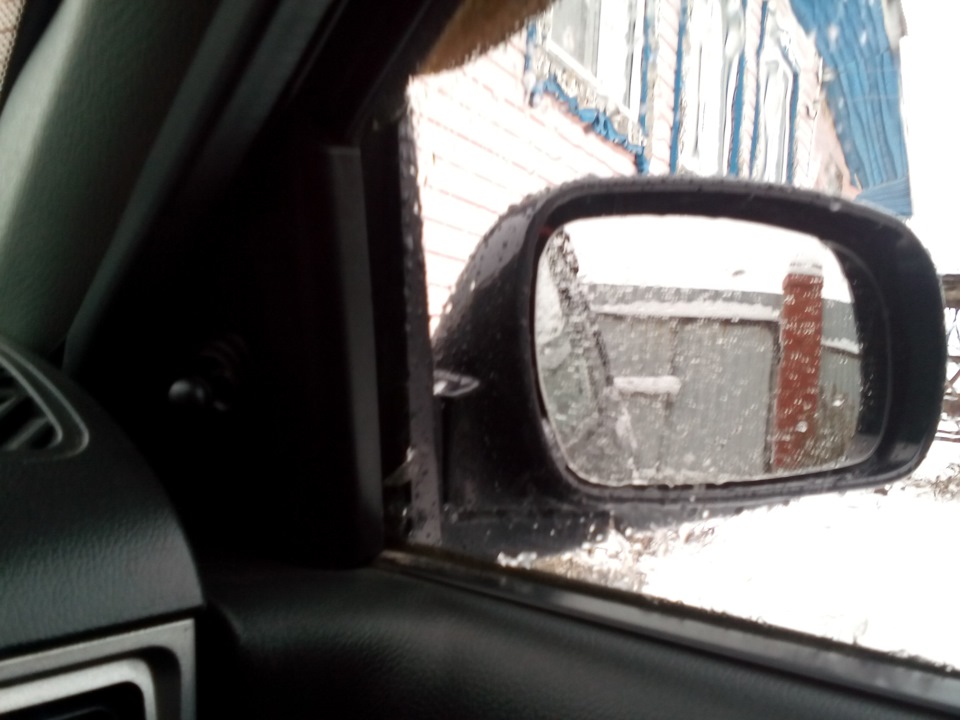

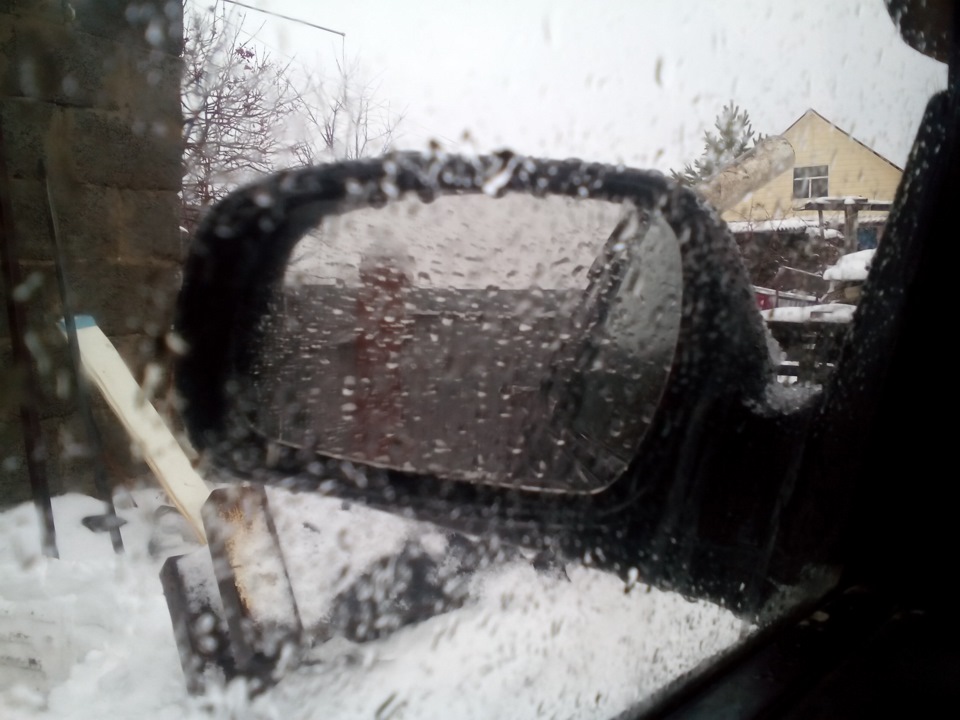

Для эксперимента накидал снежок на зеркала, включил обогрев, сфоткал через пару минут )

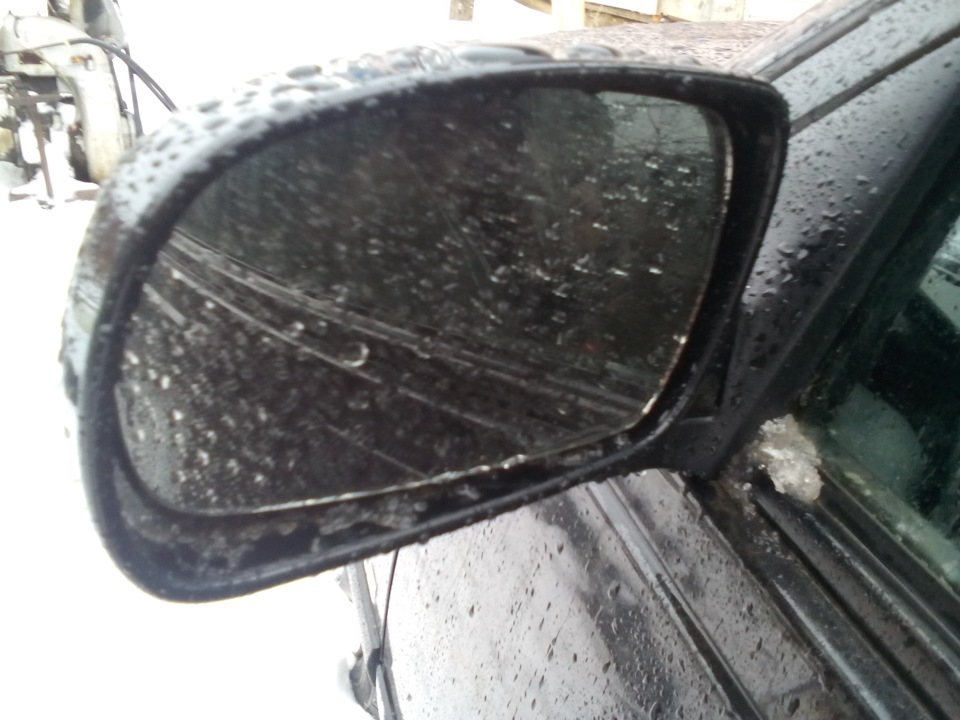

Всё работает, снег оттаял. Через несколько минут зеркала стали сухие )

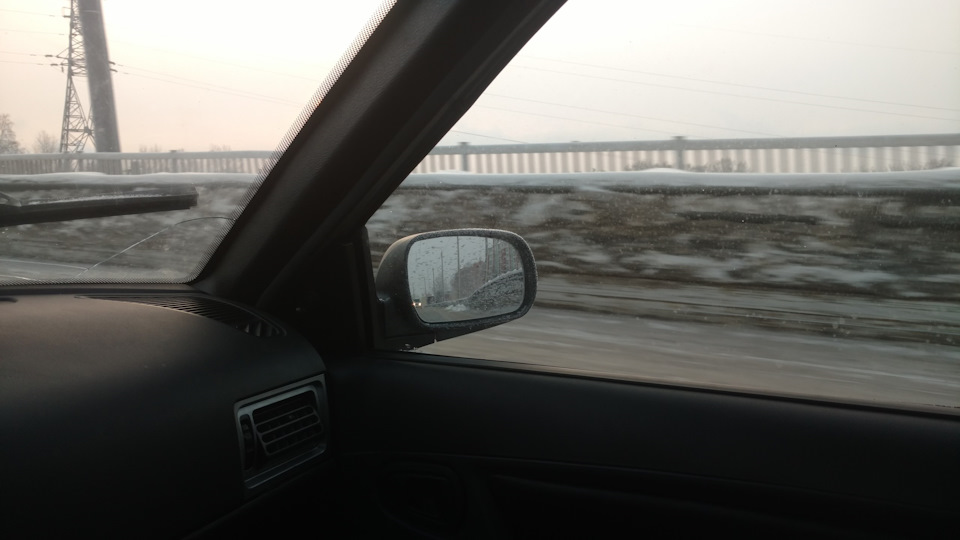

Поездил с новыми зеркалами, непривычно пока, т.к. асферические. Погода сегодня была отличной для теста обогрева ) липкий снег быстро оттаивал, ездить стало комфортнее.
Заметил минус, может я криво собрал, но регулировать с салона стало очень проблематично.
комплект зеркальных элементов — 1118 руб
сокет для реле — 65 руб
держатель для предохранителя — 35 руб
кабели и клеммы брал с большим запасом, для остальных задумок:
кабель черный 1,5 мм2 3 метра — 45 руб
кабель красный 2,5 мм2 10 метров — 150 руб
клеммы круглые, клеммы плоские — 78 руб
Старался описать кратко, но как всегда не получилось ) смотрим, критикуем, одобряем, спрашиваем )
Daewoo Nexia БРАЙТОНСКОЕ ЗОЛОТО › Бортжурнал › ПОДОГРЕВ ЗЕРКАЛ. Часть 1.
Короче, что долго писать… В центральной части России в права вступила настоящая зима. Столбик термометра уже опускается ниже 15 градусов. И в зеркала заднего вида всё хуже и хуже видно, вернее совсем не видно… Решено исправить.
Готовые комплекты на Нексию в нете продаются от 2500 до 9000! т.р.
Решил делать сам.
Основывался на этой инфо: daewoo-club.rnd.ru/viewtopic.php?f=27&t=3153
Итак:
1.Снимаем заглушку, и откручиваем 3 болта. Снимаем зеркала.
2.Тащим их домой.

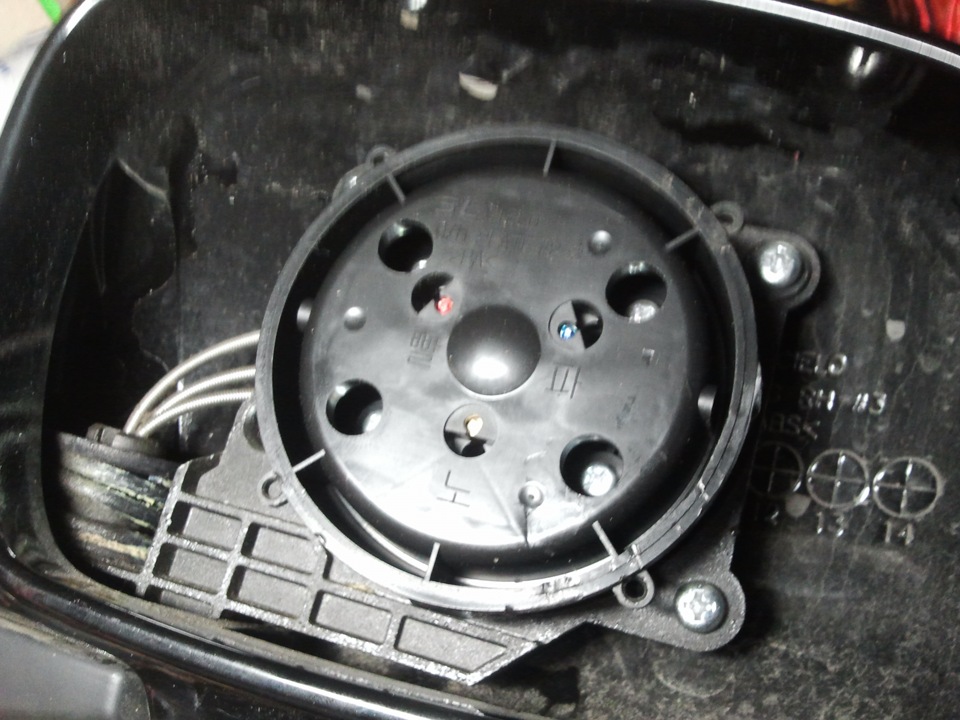

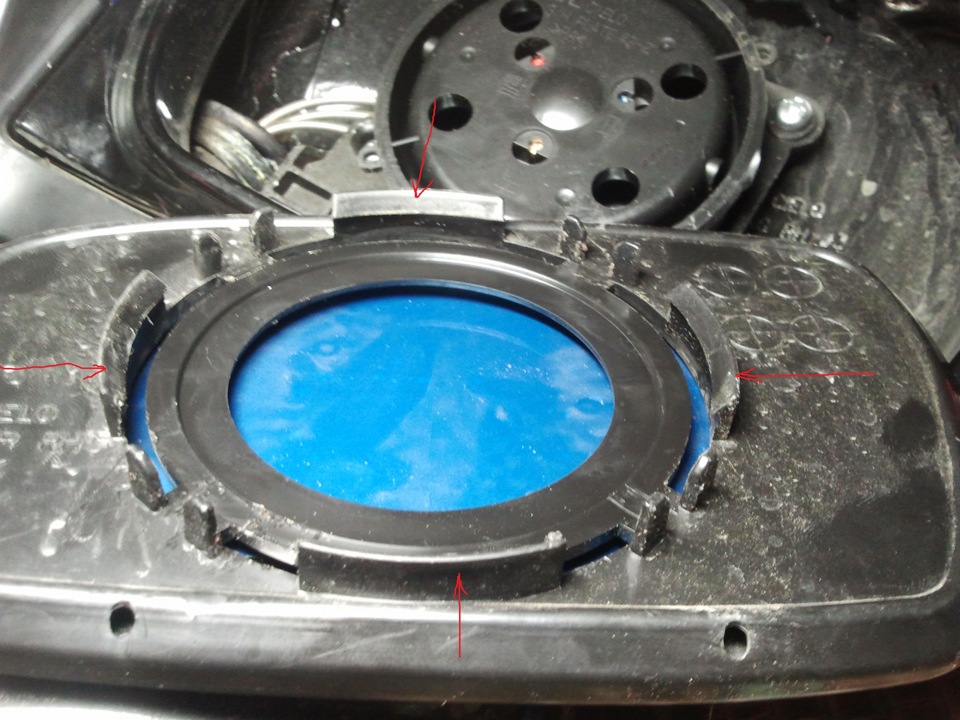

3. Выносим минут 15 себе мозг, стараясь разобрать зеркала. На фото видно, что они держатся на поворотном круге защелками. Я лично использовал тонкую длинную отвертку. Главное не торопиться и хороший свет.

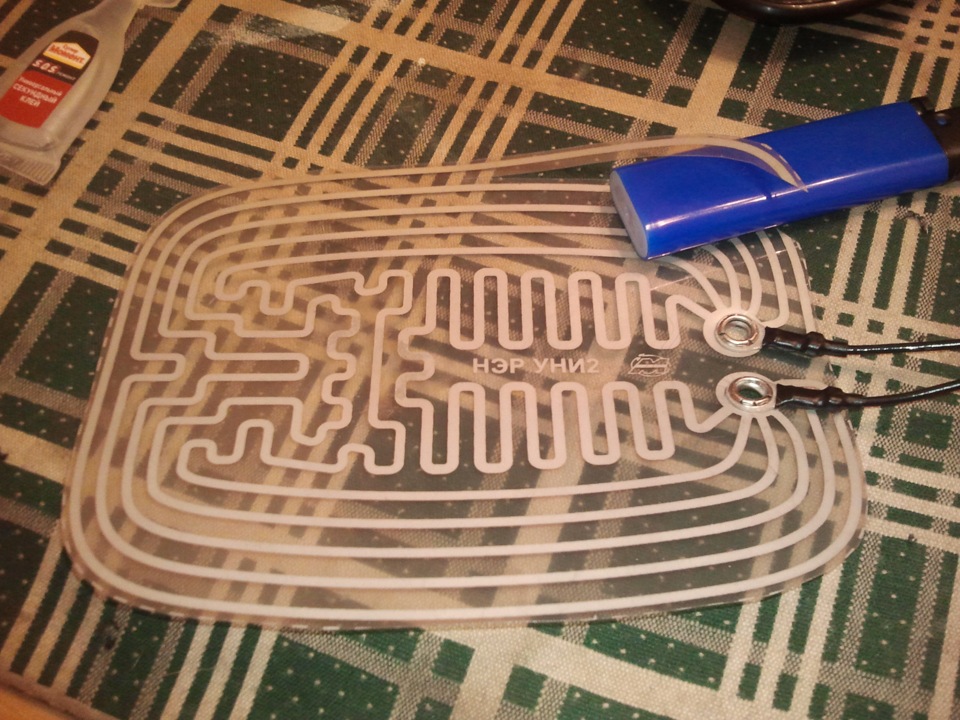

4. Предварительно в магазине куплены универсальные нагревательные элементы. Но поскольку они шире зеркал, и дорожки соединены параллельно, спокойно обрезаем крайнюю.

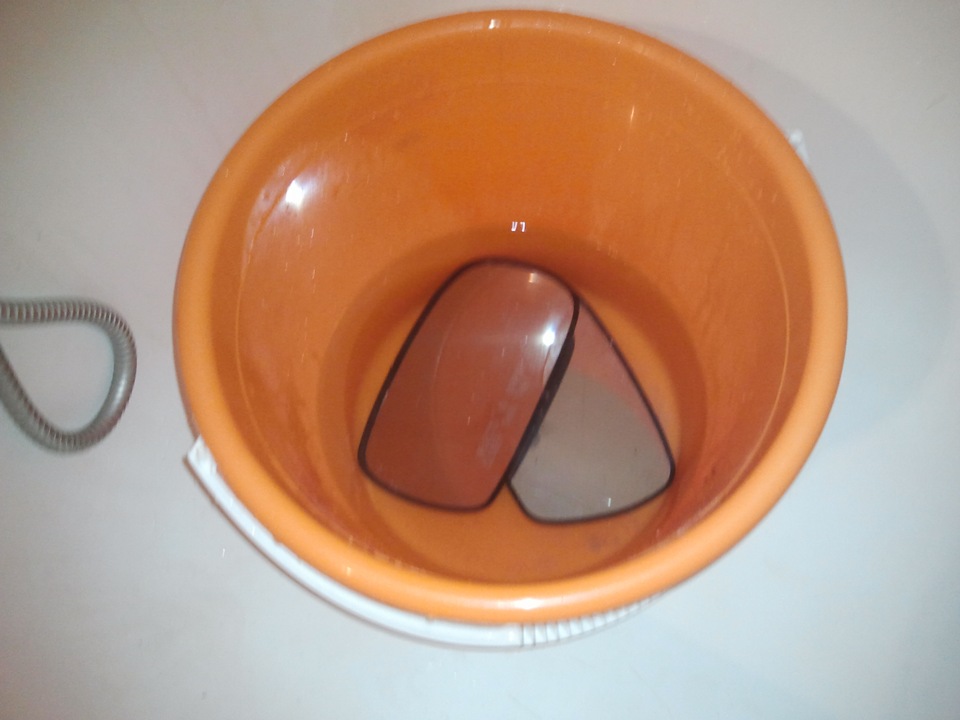

5. Далее кладем зеркальные элементы в горячую воду. Но по мне, толку от этого мало. Лучше нагревать феном и потихоньку стягивать.

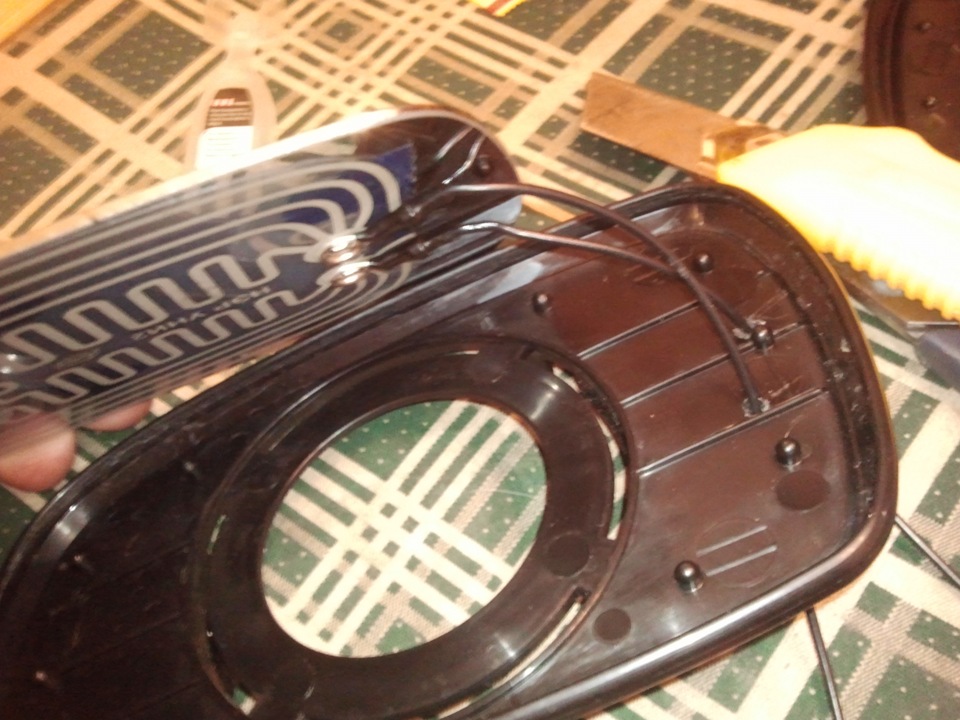

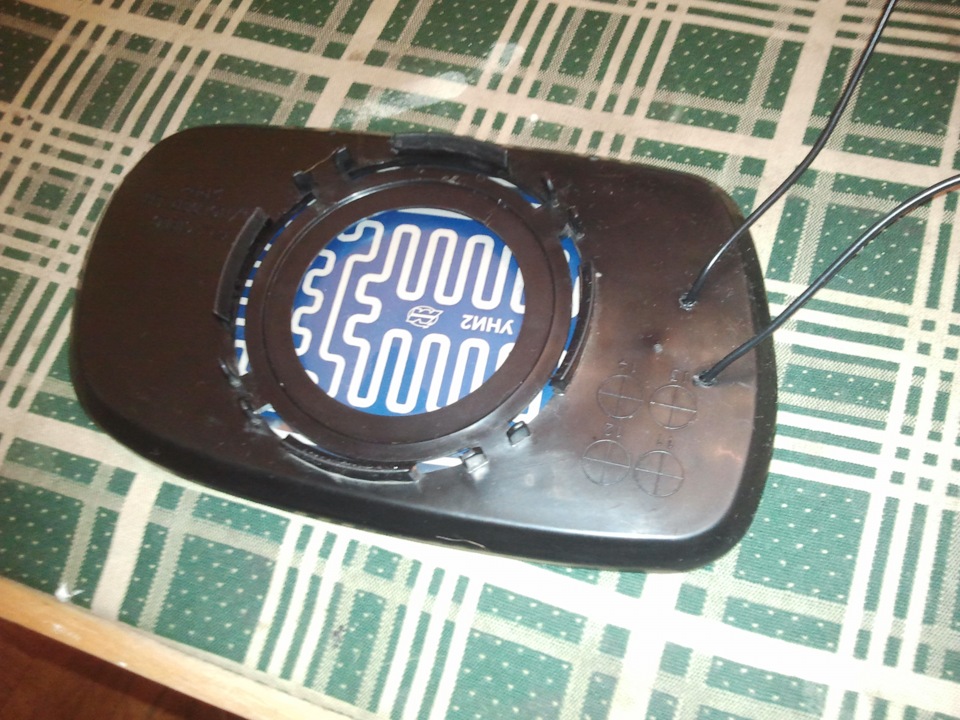

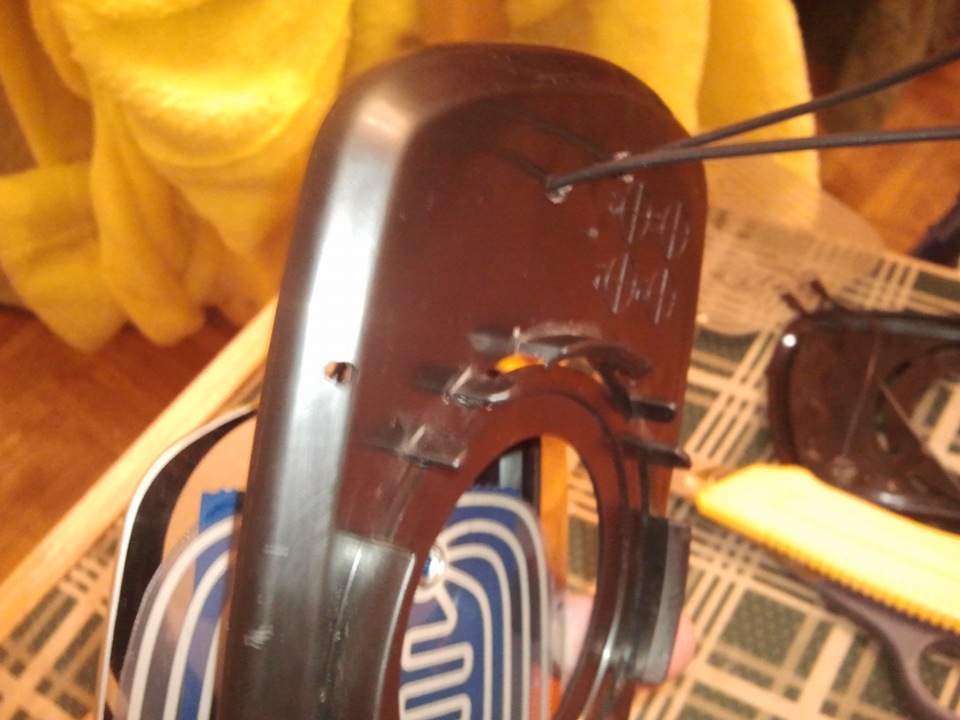

6. Нагревательные элементы приклеил к зеркалу клеем- точечно. Провода пропустил через корпус, проделав дырки.
7.Собрал в обратной последовательности, так же нагревая феном.

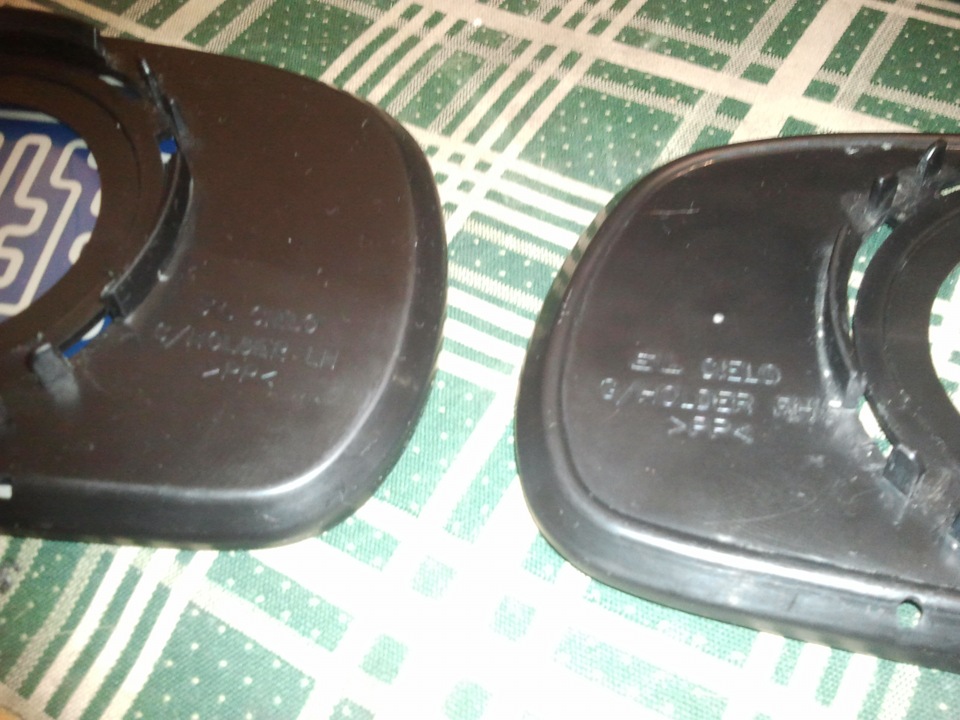

8. Кстати зеркала почему-то разные (корпуса).

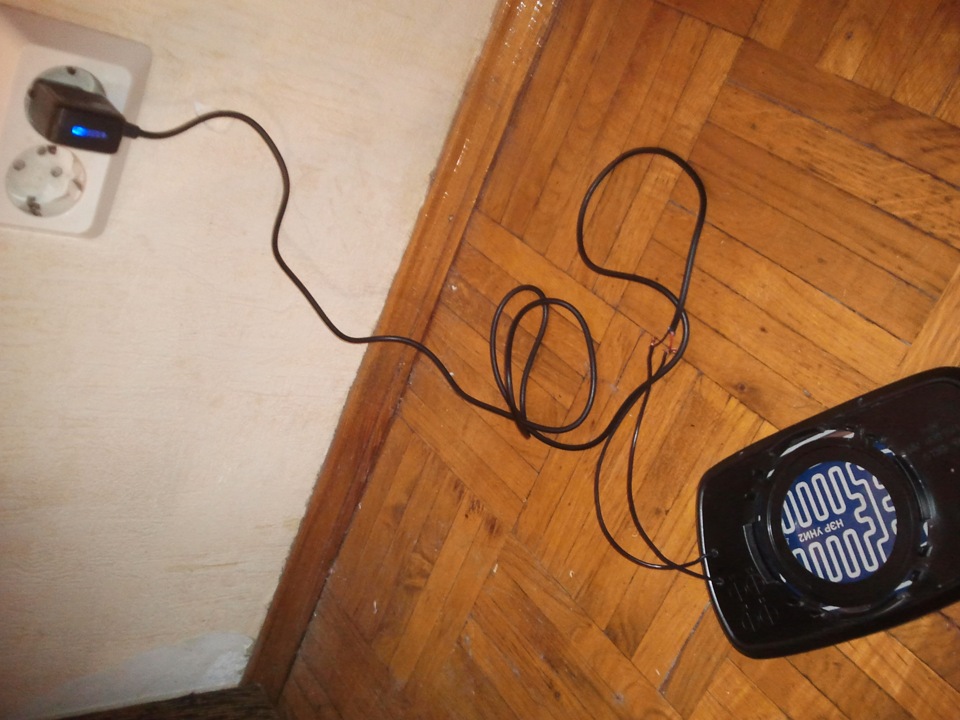

9. Проверял работу, подсоединив к старой зарядке от телефона. Она выдает 5 вольт, но почувствовать нагрев хватит.
10. Провода протаскиваем через корпус зеркала, предварительно подсоединив к зеркальным элементам. И окончательно проверяем работоспособность перед установкой. Север, как всегда «помогает».
Daewoo Nexia N150 DragonForce › Logbook › Зеркала с подогревом
Всё пытался найти какие-то электроприводы для зеркал, чтобы разом всё запилить, да вот поиски не увенчались успехом. Очень хотелось найти тюнинг-комплект от мадани-пласт, но пока не удалось. За то пришли зеркала от ергон.
Причём заказал правое-сферическое, а левое асферику, как на человеческих машинах:

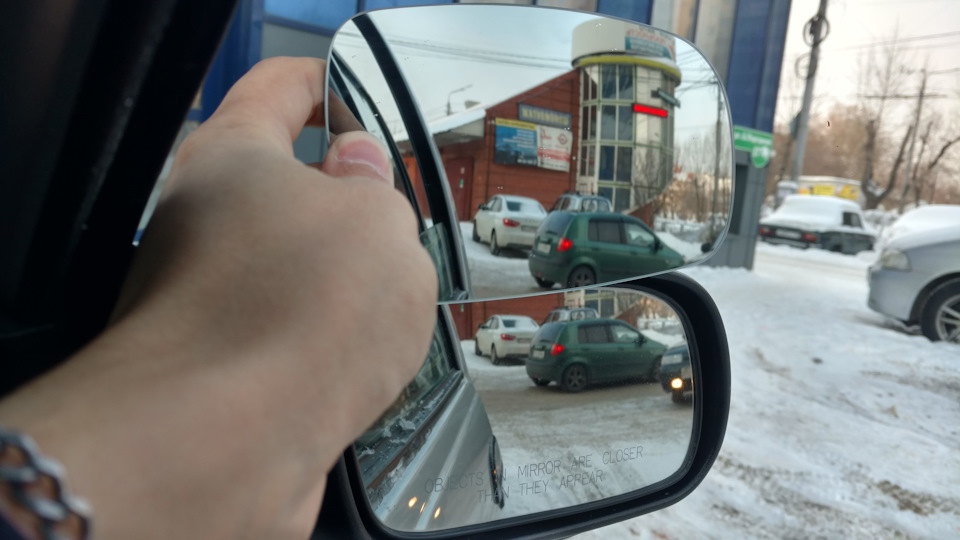

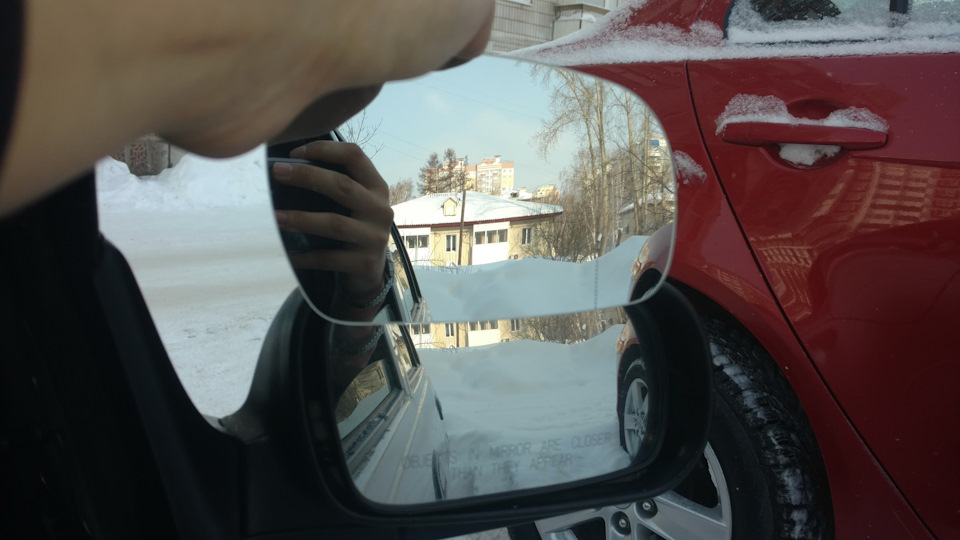

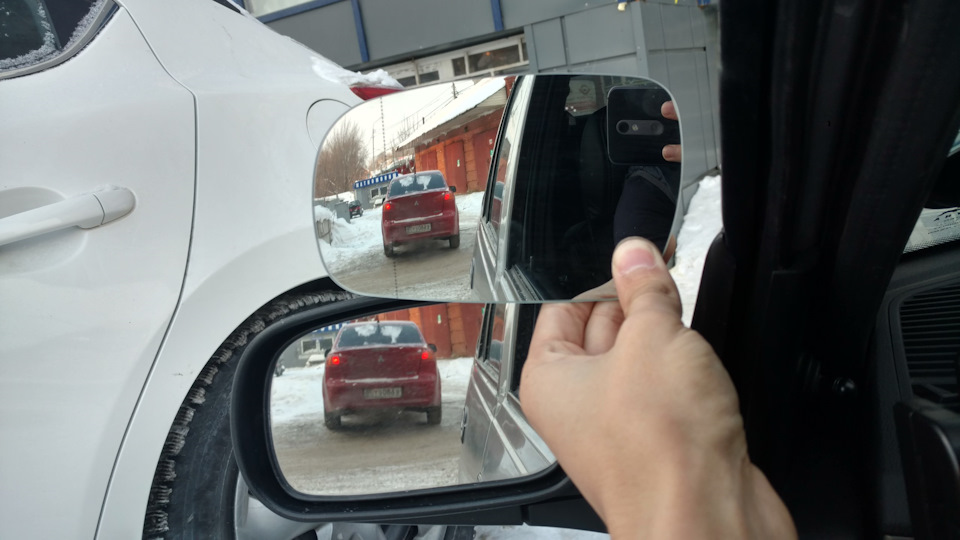

Как видно по фоткам левое зеркало даёт гораздо больше обзора, чем стоковое, а вот правое особо не отличается. Подумав немного, отложил его на полочку и купил тоже асферику:

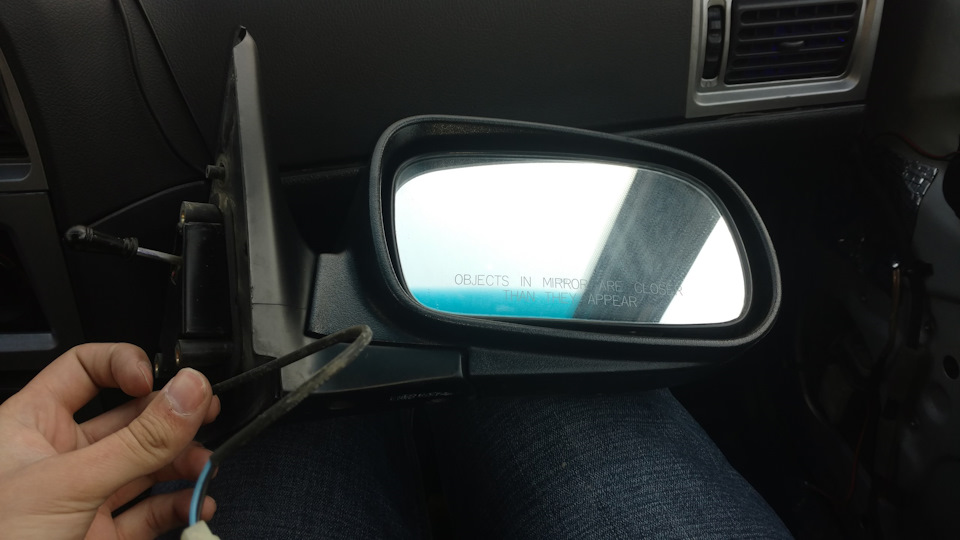

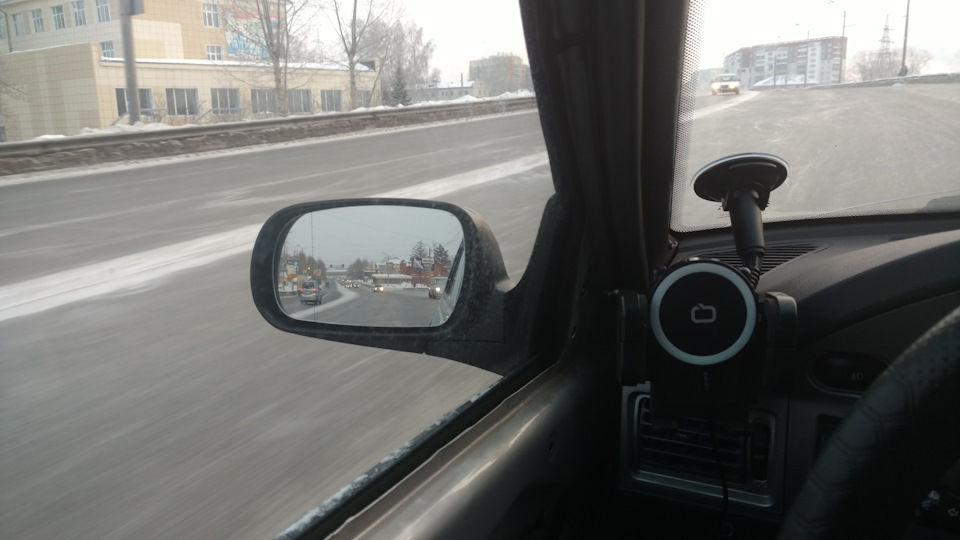

А вот вид стокового зеркала:

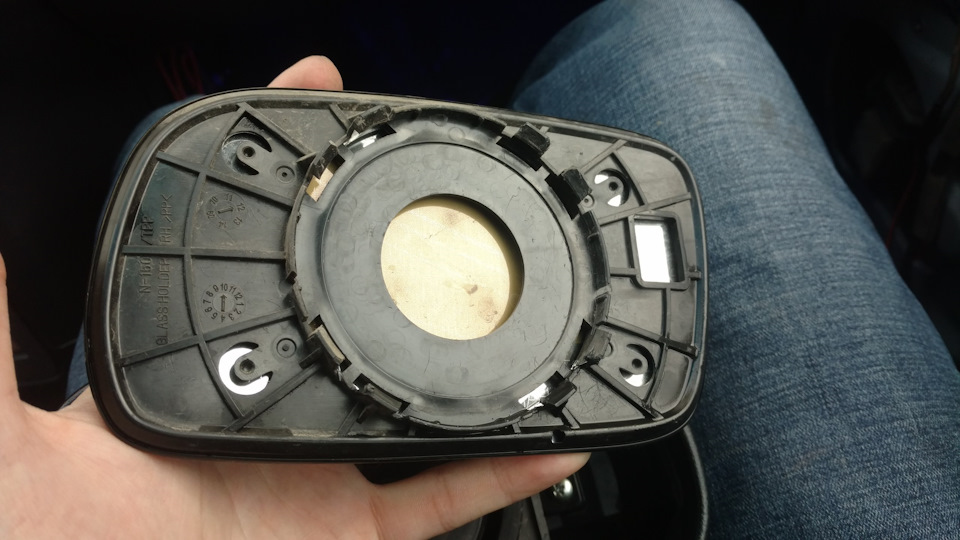

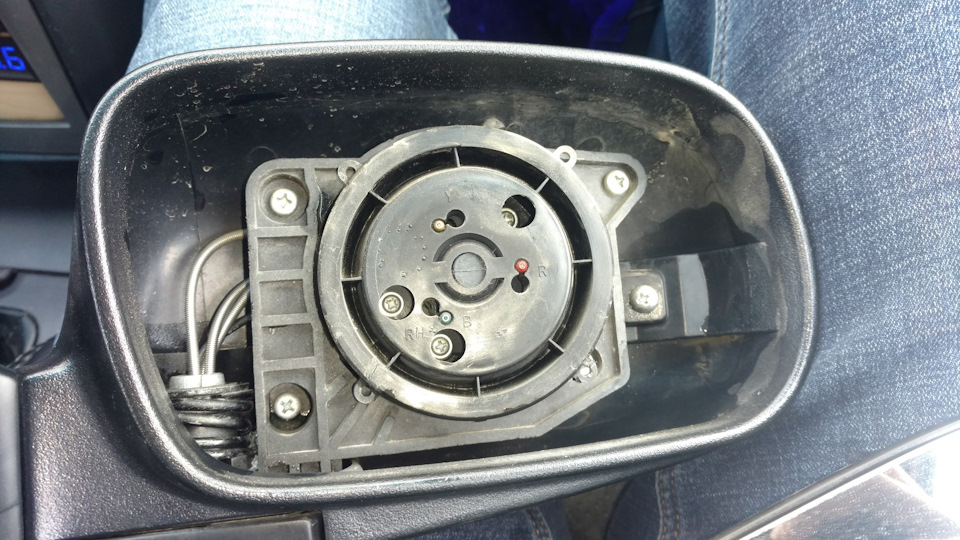

Защёлки держатся очень крепко, но пластик достаточно хороший, поэтому сломать проблематично, чего не скажешь о пластиковых заглушках со стороны салона (!), они достаточно хрупкие, поэтому советую снять обшивку двери, чтобы было легче. Рамку вокруг зеркала решил пока не ставить, имхо смотрятся и так нормально. При установке пришлось немного подрезать ножичком крепления на новых зеркалах, чтобы немного повернуть относительно оси, ибо если воткнуть как есть, зеркало стоит кривовато.
Знаю, что на драйве уже достаточно много таких записей, но здесь наглядное сравнение зеркал, чего пока сам не проверил, нигде больше не нашёл. Ах да, чуть не забыл, коды зеркал:
21249700 правое, асферика, с подогревом
21249701 левое, асферика, без подогрева
21249702 левое, плоское, без подогрева (аналог сток)
21249704 правое, сферическое, без подогрева (аналог сток)
21249705 правое, асферика, без подогрева
21249706 левое, асферика, с подогревом
21249707 левое, плоское, с подогревом
21249708 левое, сферическое, с подогревом
21249709 правое, сферическое, с подогревом.
Я купил соответственно 21249706, 21249700 и 21249709, про остальные подробно рассказать не могу, просто нашёл коды, пока искал то, что нужно.
Выводы: слева однозначно должна стоять асферика, а с правой стороны по-моему лучше сферическое.
(с завода слева стоит плоское, справа сферическое)
И помните! Objects in mirror are closer, then they appear!
Жаль, конечно, что этой надписи нет на новых зеркалах, смотрелось бы солиднее.
Прикупил новый телефон, поэтому фотографии теперь будут качественнее. Информации пытаюсь дать как можно больше, если есть вопросы, пишите, не стесняйтесь.
ДОПОЛНЕНИЕ:
Обогрев кушает чуть больше 1А на зеркало, нагревается до нормальной температуры за 2-3 минуты, зеркало становится достаточно горячее, на ощупь градусов 50, короче горячо, но ещё терпимо. Через 10 минут зеркало стабильно держит температуру, т.е. не нагревает до победного (тестировал дома в тепле), так что можно не бояться, что сгорит.
