Daewoo Nexia Family › Бортжурнал › Ангельские глазки своими руками. Часть 1.
Привет Всем…Не дождался ангельских глазок которые заказал www.drive2.ru/l/4982840/

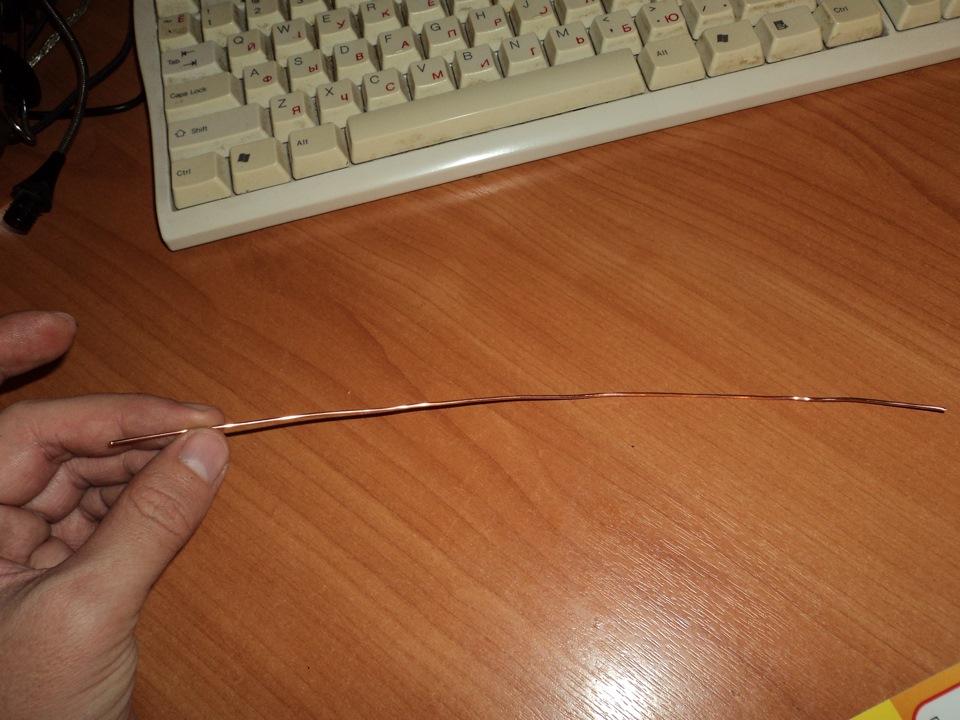

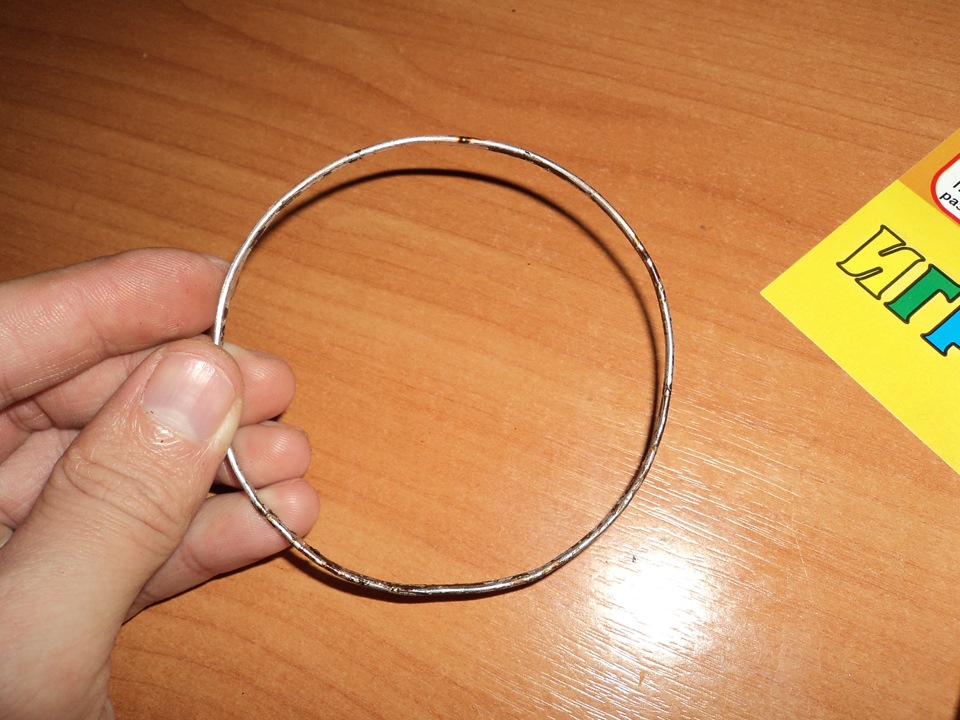

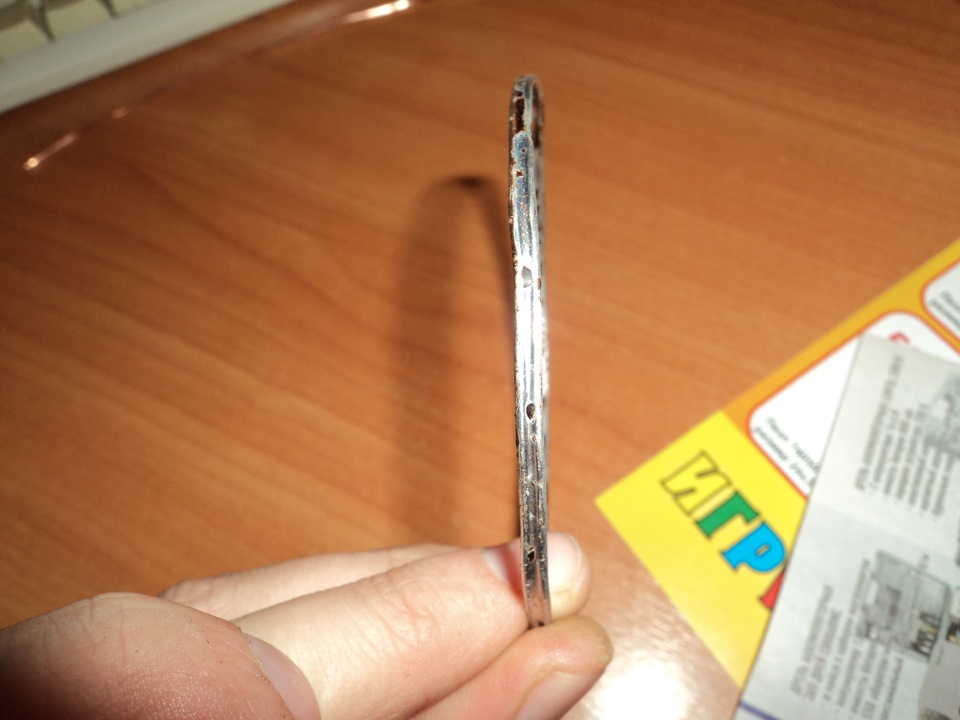

где то еще идут… Решил заняться этим сам, может пригодиться… Искал двухсторонний текстолит чтобы сделать плату…не нашел…Читал что для SMD 5730 светодиодов желательно охлаждение…Потом подумывал из алюминия попробовать сделать…Бросил все затеи которые пока трудно воплотить без подручных материалов, буду делать что есть под рукой(на балконе:)), сделать решил из медного провода толщиной 1.5 мм и длиной 26 см.
.Бы вырезан из электрического трехжильного, я его для освещения и для розеток на балкон пустил… Проверил…что то не понравилась что провод тонкий для таких целей и решил ее совместить еще с одним проводом

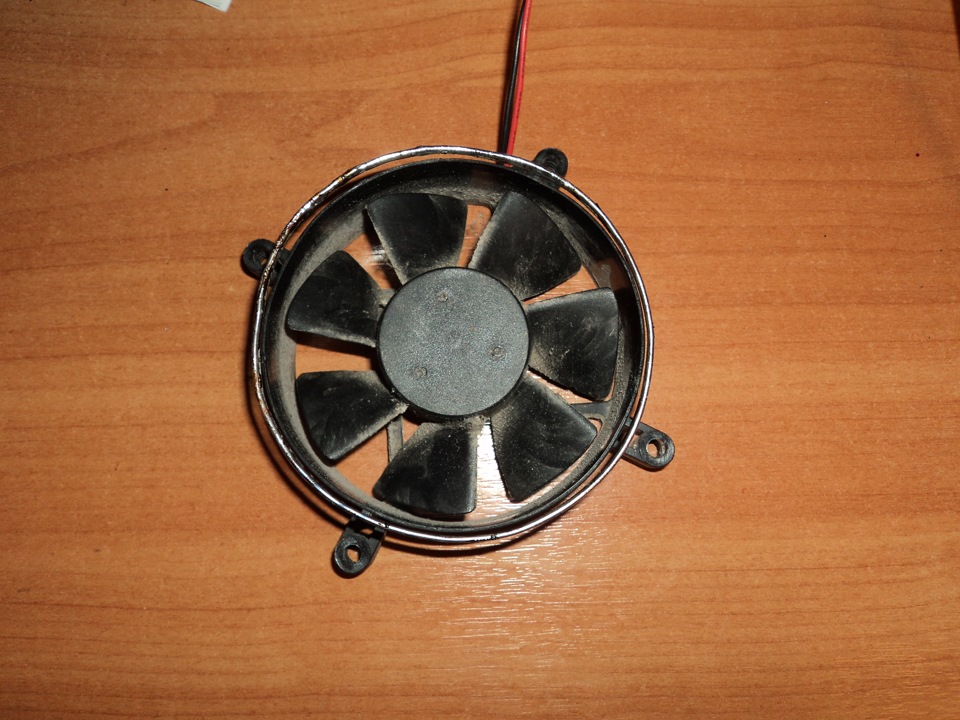

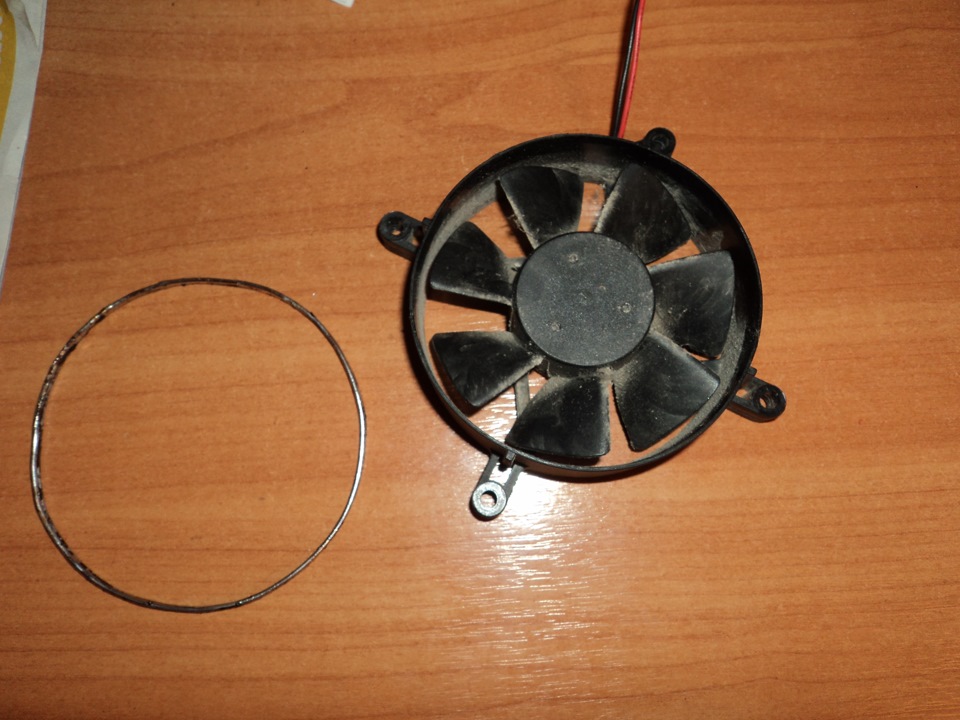

…Почему решил из провода? Есть желание сделать охлаждение для светодиодов как раз из провода(потом к нему добавить радиатор, но это потом походу дела). Чтобы примерно округлить провод нашел для этого от компьютерного блока питания вентилятор…там как раз окружность 80 мм(делаю для своей Нексии).

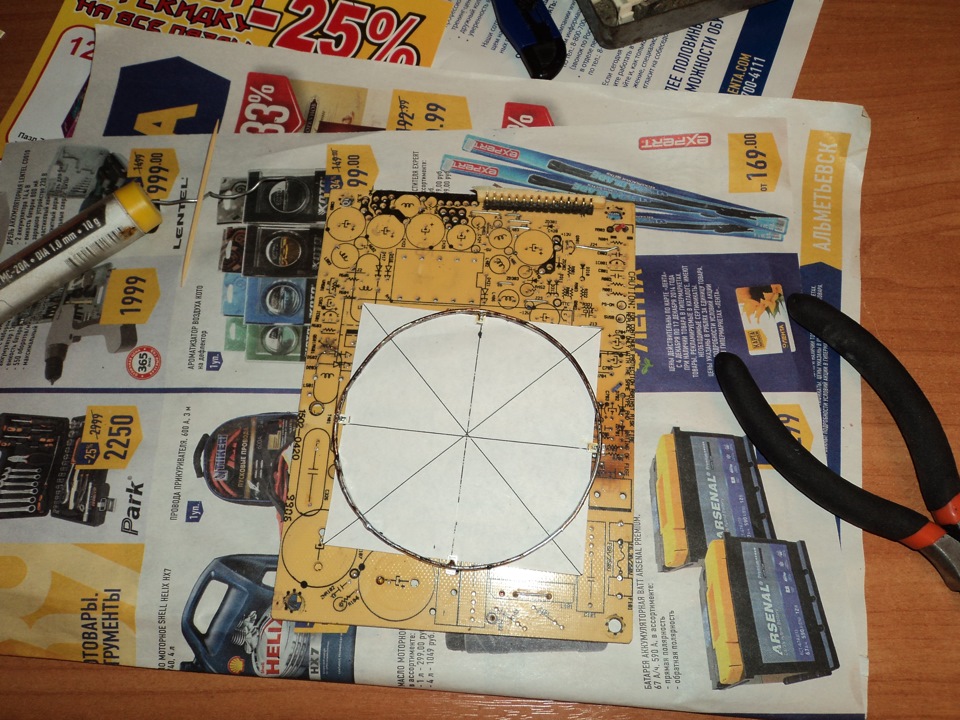

Потом положил все это на листок расчертил примерно линии по которым буду паять светодиоды

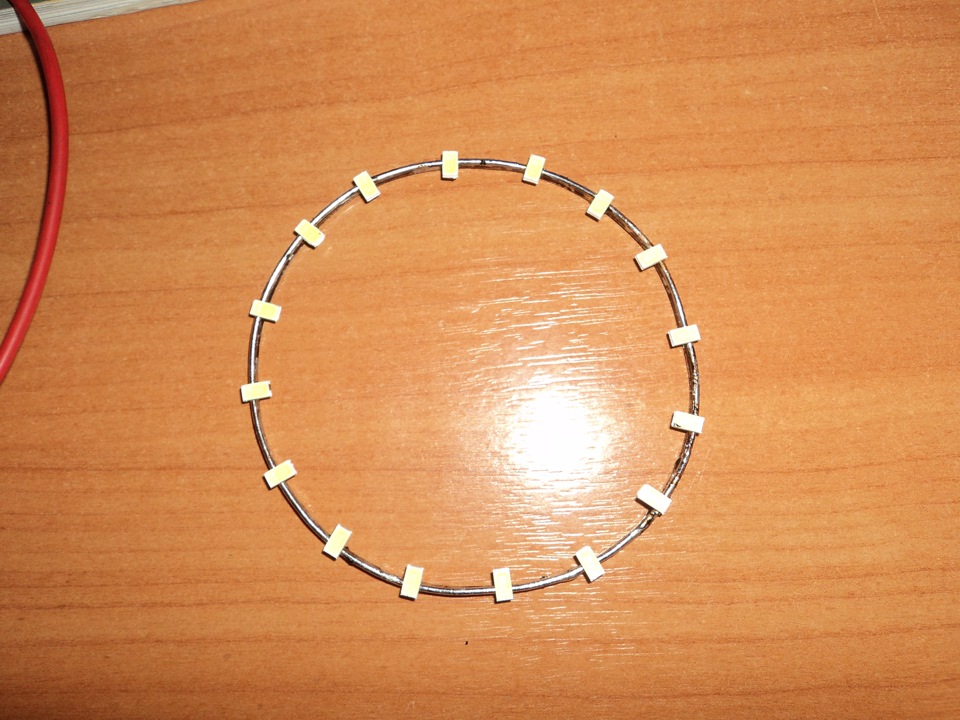

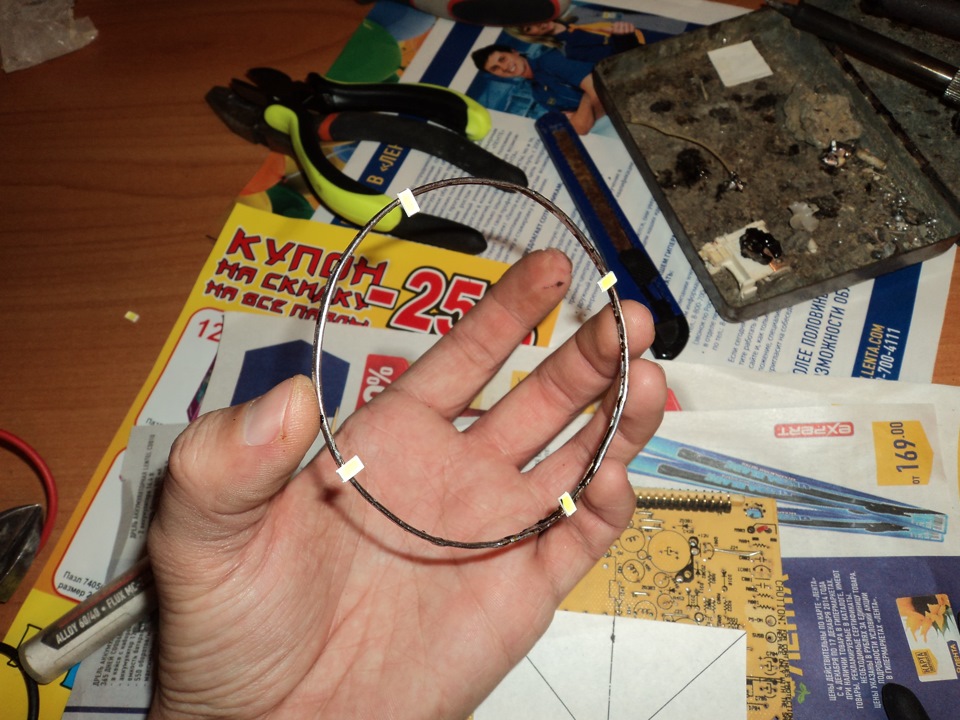

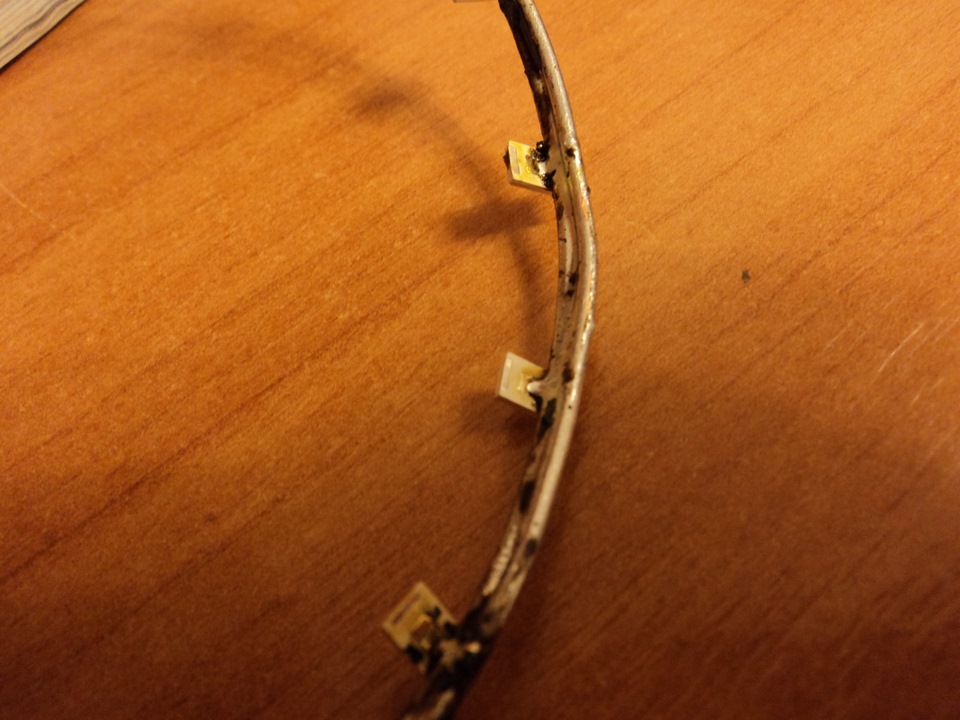

И принялся за дело, акуратно зубочисткой клал крошку канифоли прямо на подложку светодиода…потом разогревал сперва кольцо медное, потом резко отпускал на светодиод и он спаивался с кольцом…

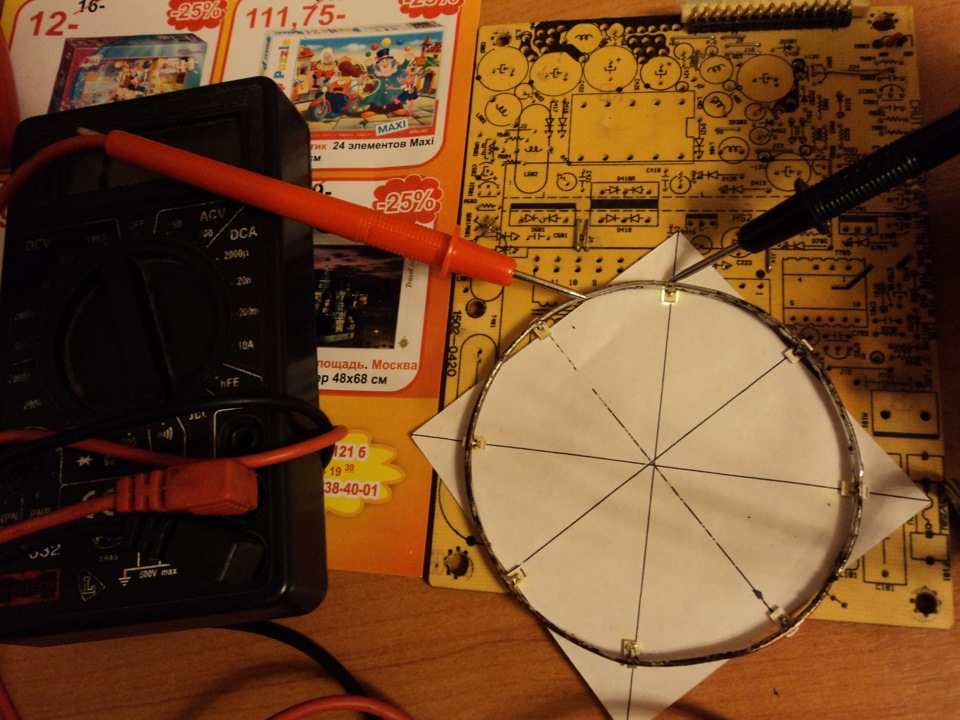

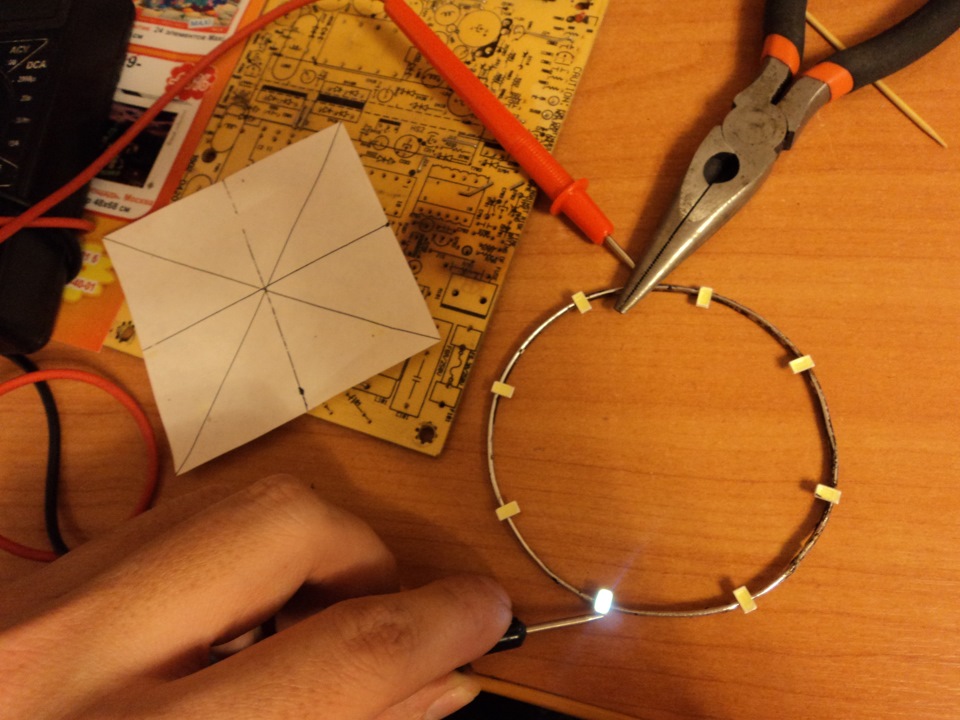

Обязательно после каждой пайки проверяю КАЖДЫЙ светодиод мультиметром на работоспособность

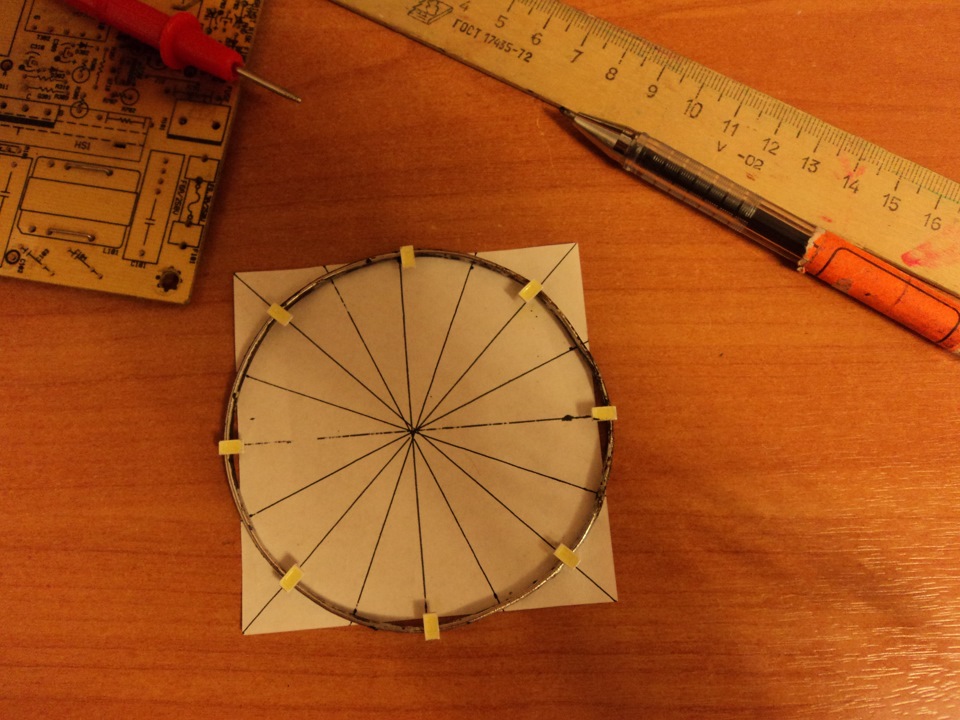

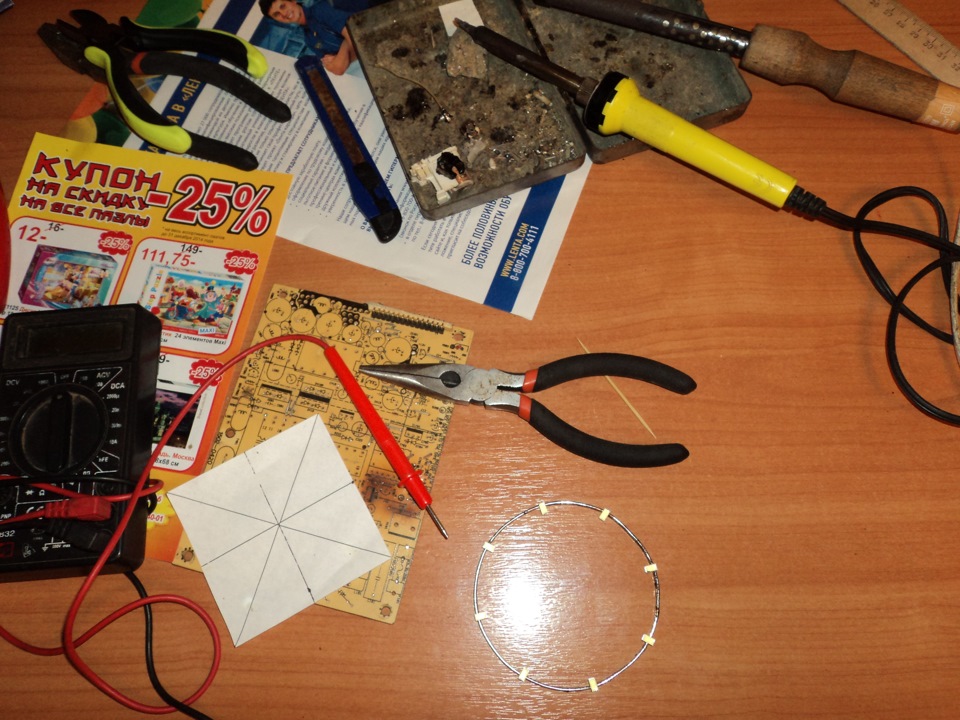

Далее расчертил еще линии

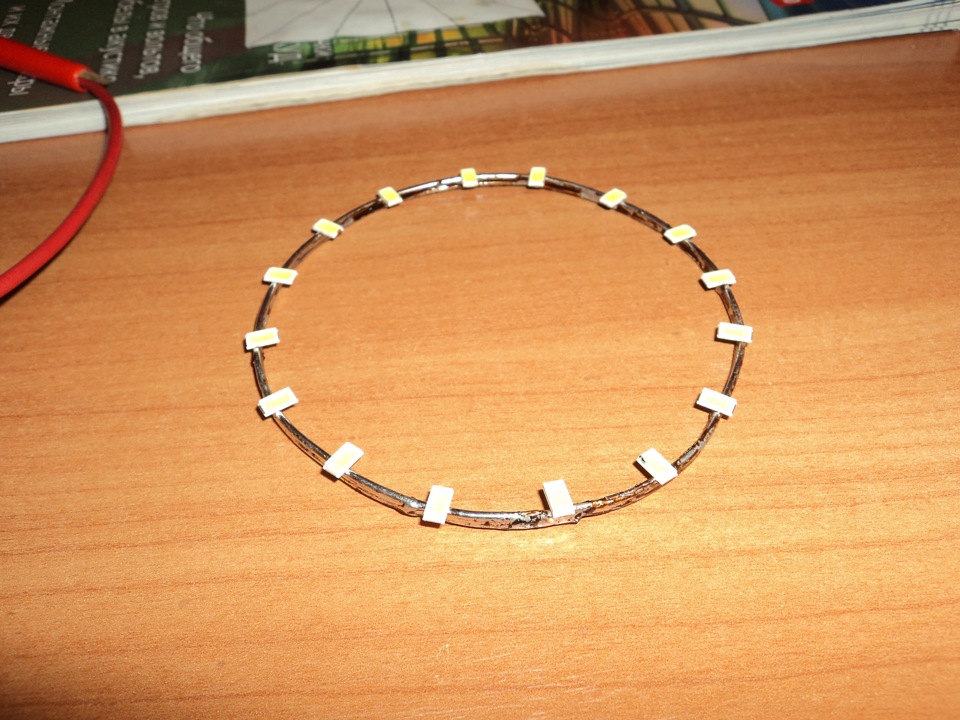

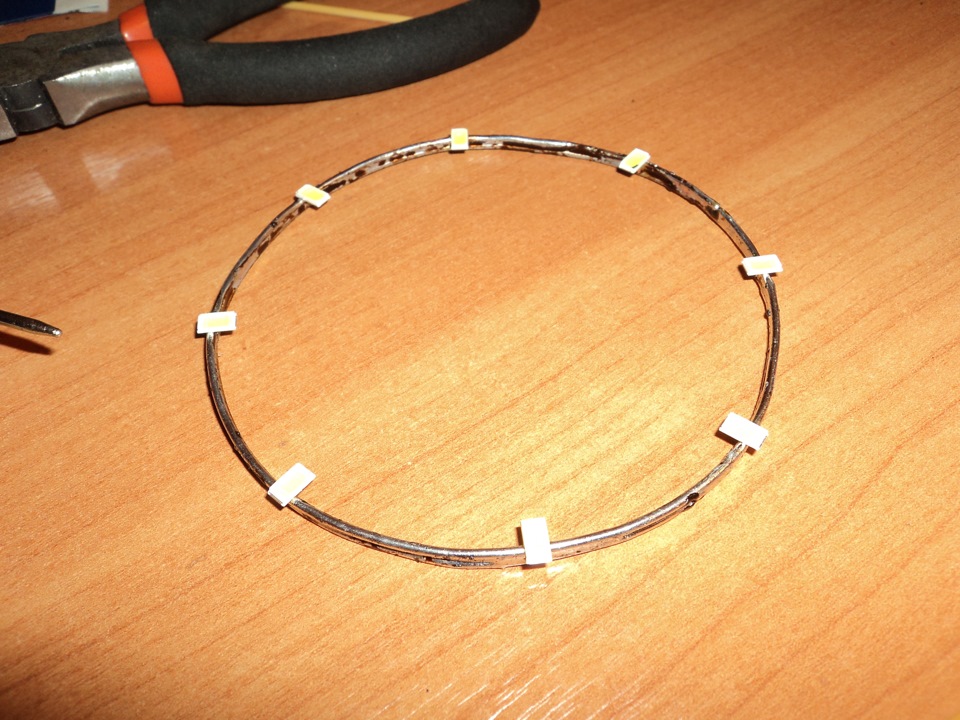

и допаял светодиоды

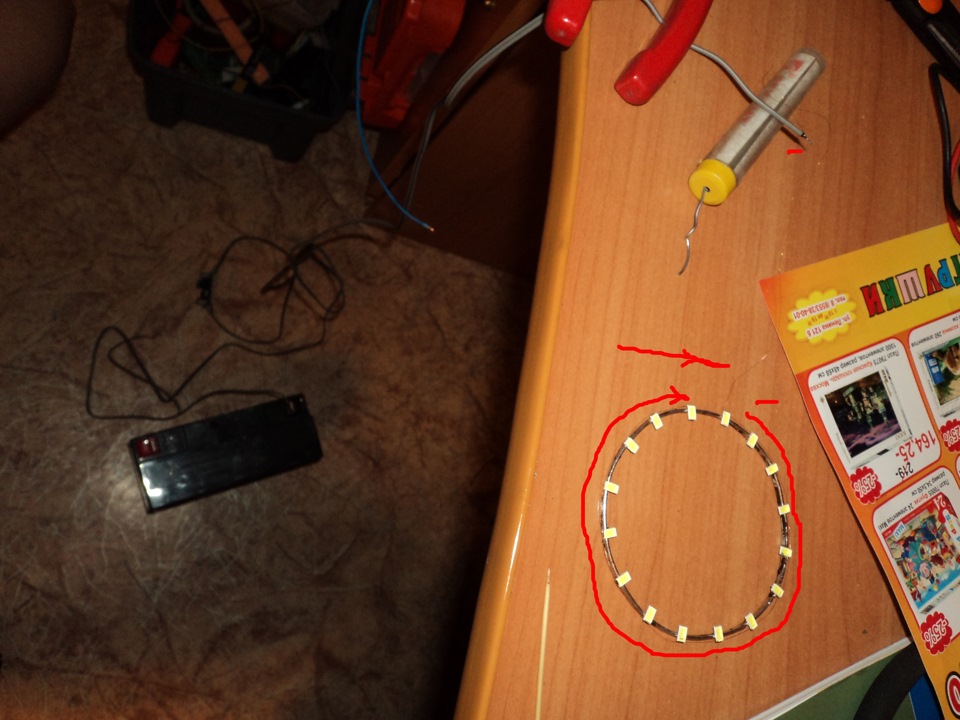

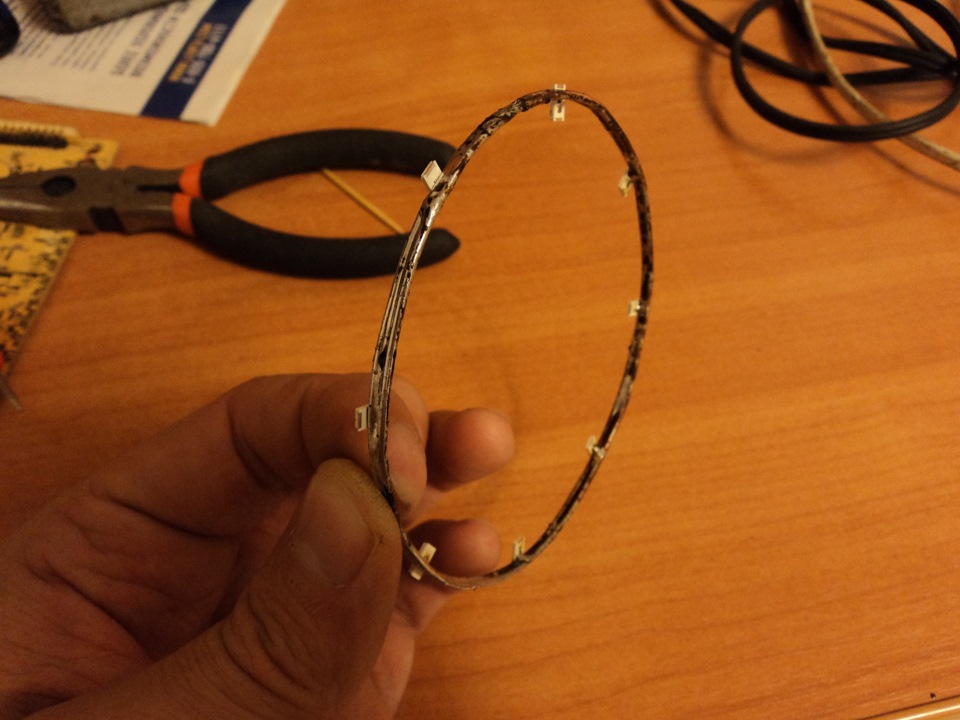

Получилось в количестве 16 шт…решил подключить по 4 светодиода в цепочку…Обязательно буду брать номинал напряжения не 12 вольт…а примерно 13.7 вольт…Так вот пока решил сделать и показать как горит и не получиться пока…Ведь центр(подложка для охлаждения) у светодиода это полярность +(положительный)
Они у меня все получается плюсом на провод, внутри кольца плюс ножка, и снаружи все минус…у меня не получиться сделать цепочкой…решил установить 16 резисторов на каждый светодиод… Резисторов нет, как куплю продолжу…
Продолжение следует…

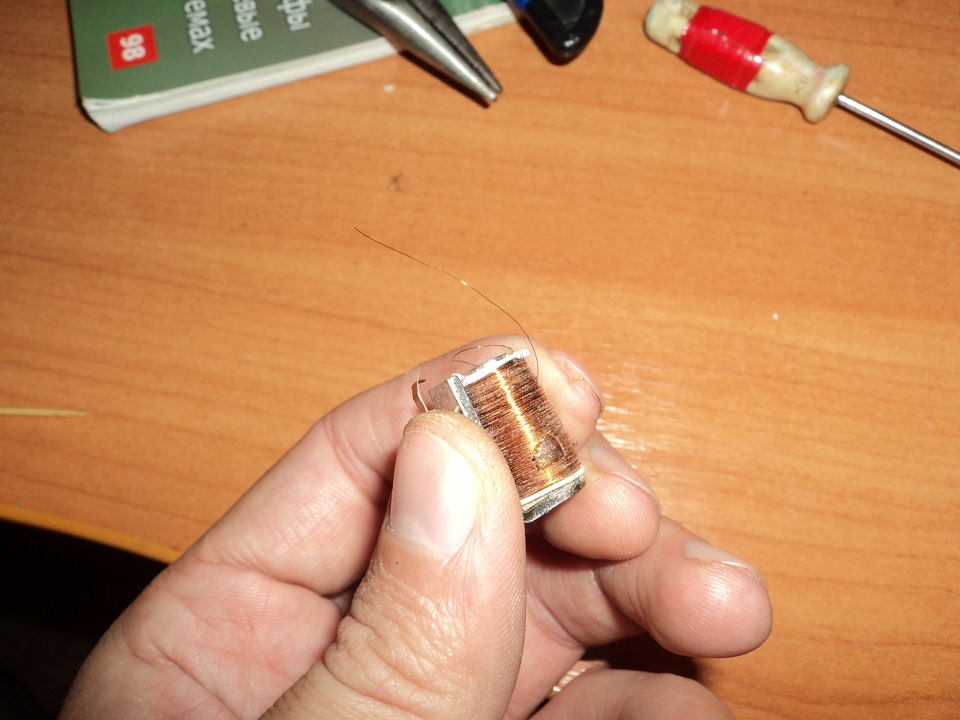

Время 20.38. Все таки не выдержал и решил проверить что и как получается…нашел реле сломанное

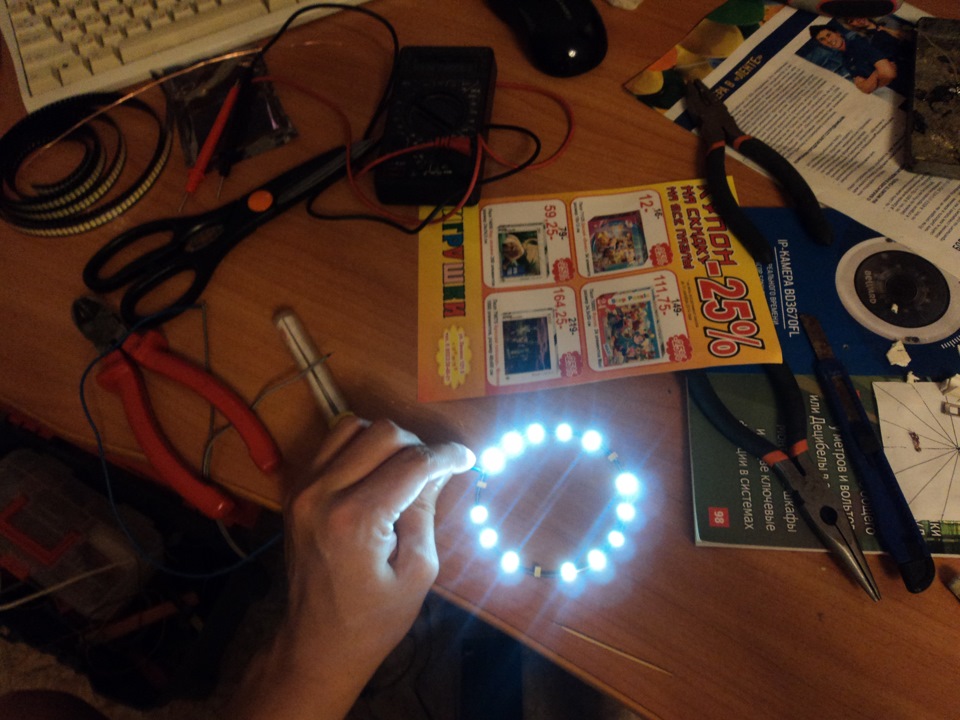

взял провод лакированный очистил его ножом(как смог он тонкий очень трудно не порвать) пропаял этот провод по кругу на минус…и соединил стабилизатор напряжения. Подал плюс на провод(охлаждение) напряжение 2.8 вольт
Видно что три светодиода не горят
но это похоже что лак на проводе не сошел и не контачит.остальное устраивает…
Daewoo Nexia DC Auto › Бортжурнал › Ангельские глазки
Привет дорогие друзья!
Долго меня тут не было… На то была уважительная причина! Я был в армии!
Машина стояла во дворе. Отец прогревал ее и иногда ездил.
Пришел с армии. Открыл капот. Долил масла моторного, антифриза… АКБ поставил на свое место. Начал заводить… Завелась с пол оборота!) Как будто и не стояла года)
Ну так вот. Продолжаем мастерить!)
Захотелось мне поставить Ангельские глазки себе.
Поехали с другом ex5000 в гараж быстренько сняли фару правую и начали ее разбирать.
Стекло разумеется нагревали феном.
Аккуратненько вытащили. Старый клей вычистили. Все обезжирили. Не протирайте пластик АЦЕТОНОМ! Достали круглую хромированную, пластмассовую штучку которая идет вокруг линзы и поехали с ней по автомагазинам искать себе подходящий диаметр Ангельских глазок.
Хотели поначалу диодные. Но продавец сказал лучше газовые. Так как диодные недели через две начнут потихоньку выгорать или моргать и будут как стробоскопы. Поэтому мы взяли газовые с блоками розжига. Размер точно не помню лучше самому съездить и подобрать. Но вроде бы 85мм.
Приклеили их на корпус фары
От самих блоков розжига идут два провода. Плюс и минус ( черный и красный). И от них короче две железные палочки на концах торчат. Мы разобрали пластмассовый держатель для габаритов. И в провода засунули эти железные палочки. И собрали обратно корпус.
Заклеили по новой фару. Клеили ленточным клеем герметиком. Нашли где-то в 5 магазине. Не во всех есть.
Получилось что-то типо-того.
Полностью мордочку не удалось сфоткать так как все сливается и получается как будто ближний светит…
Ставьте лайки и подписывайтесь на наш канал 😀
Daewoo Nexia «Ксюшка» › Бортжурнал › Линзованные фары. Часть 3. Ангельские глазки
Вот и наступил момент, когда я начал собирать фары.
Но если они полностью разобраны, то почему бы не сделать что-то «для души»?
По этому решил в линзы вставить светодиодную ленту, чтоб добавить еще один источник света к габаритам.
Идея появилась после просмотров роликов на Youtube. Для этого купил алюминиевую полосу шириной 10 мм и синюю светодиодную ленту.
Ленты у нас продают в больших магазинах от одного метра, и по этому пришлось на рынке короткую в силиконе. А мне нужно было лишь три светодиода.
Почему именно три? У меня осталась одна полоса после подтягивания подсветки в салоне.

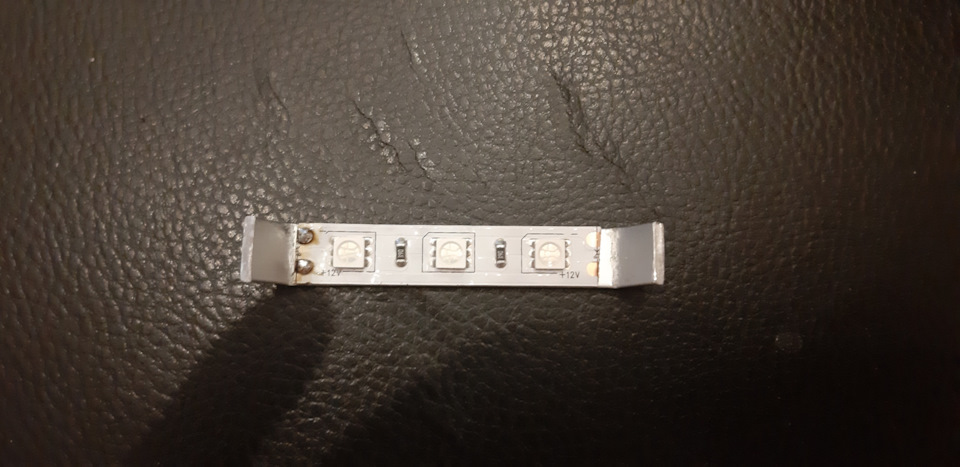

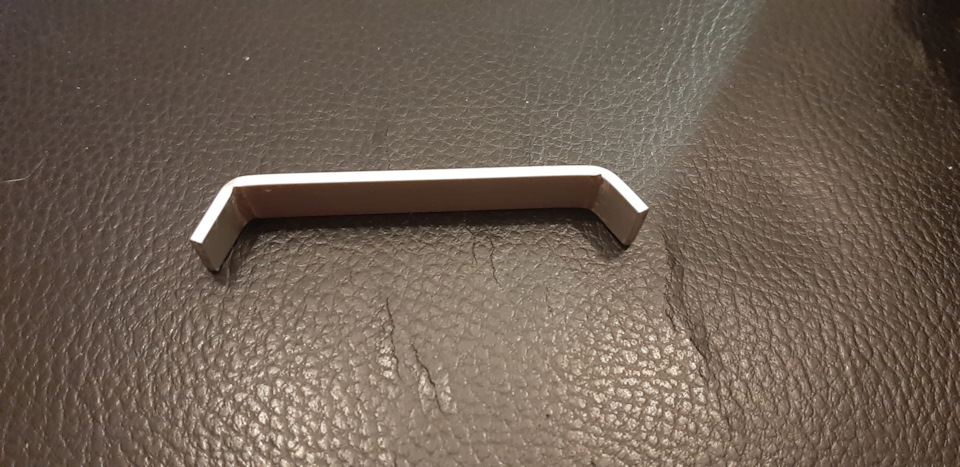

Для начала прикинул размеры полосы с учётом загиба для монтажа.

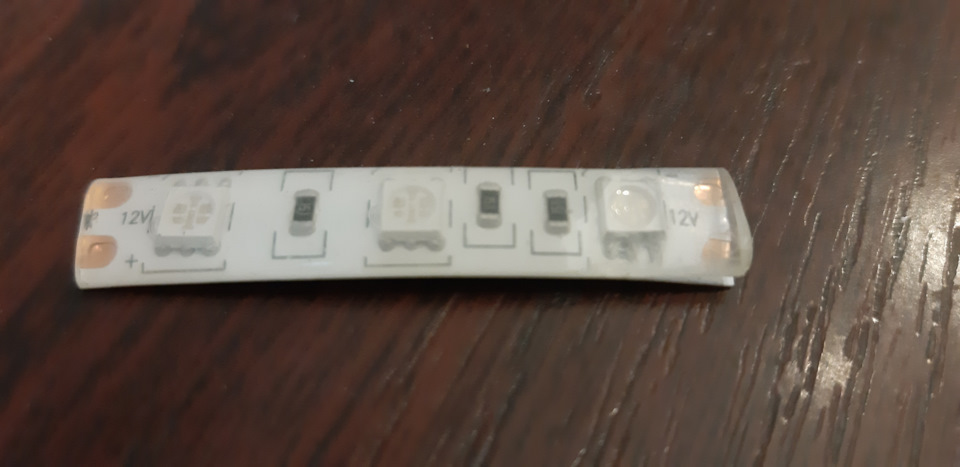

Далее отрезал полосу светодиодной ленты.

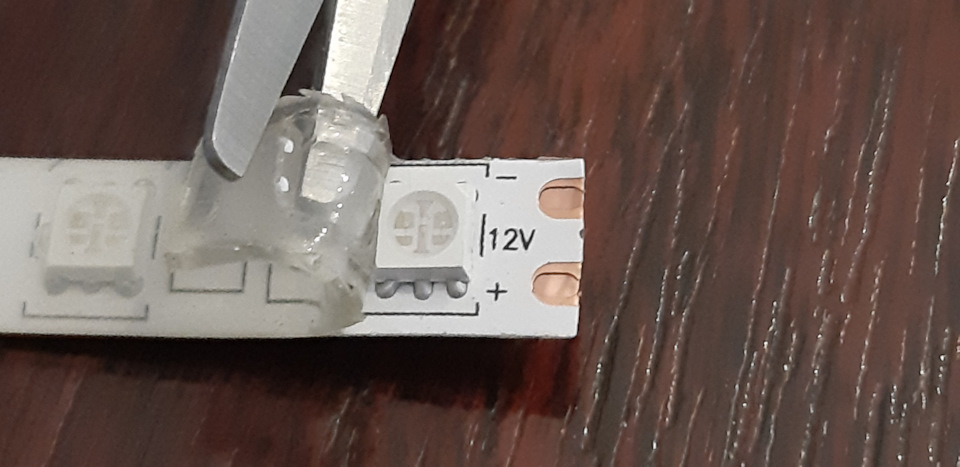

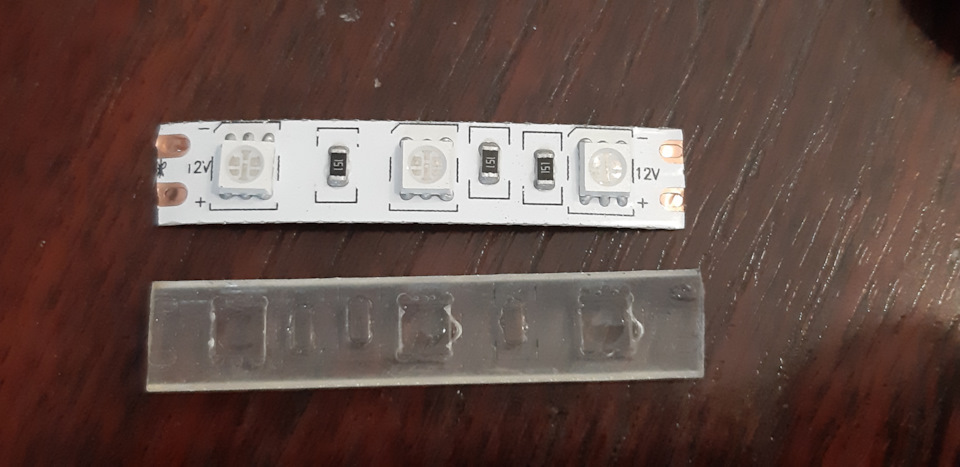

Далее аккуратно поддел силикон.
Силикон я снял по одной простой причине: он мутнеет со временем. А что будет с ним происходить в линзе, я даже представить не могу.

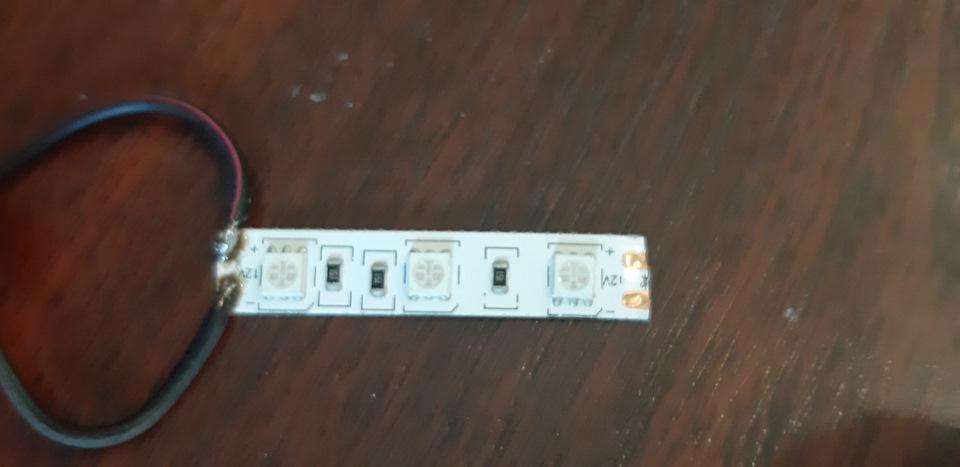

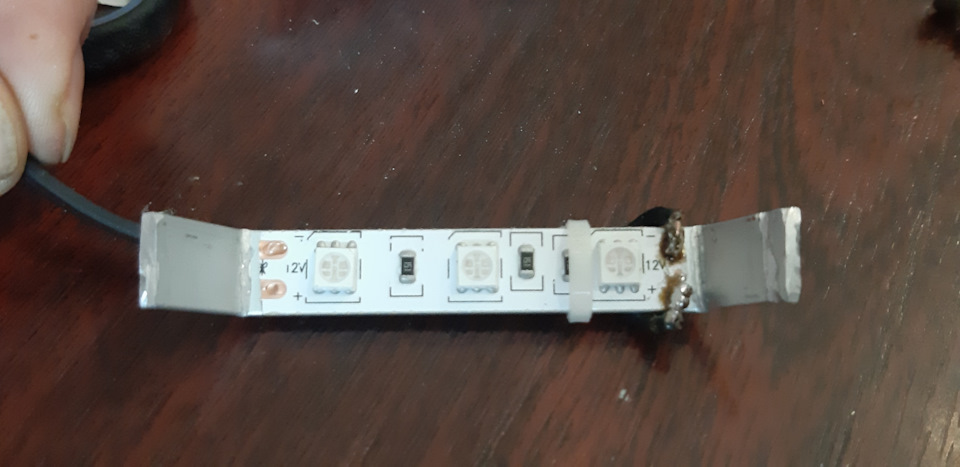

Затем припаял по бокам провод для питания.

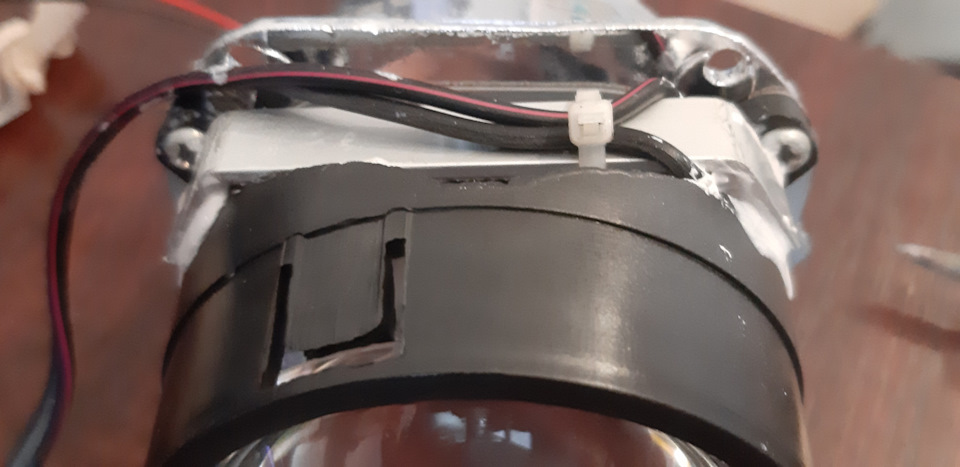

Провода припаяны таким образом, чтоб можно было их свободно завернуть с другой стороны. А затем зафиксировать стяжкой.
После данной процедуры залил контакты герметиком.

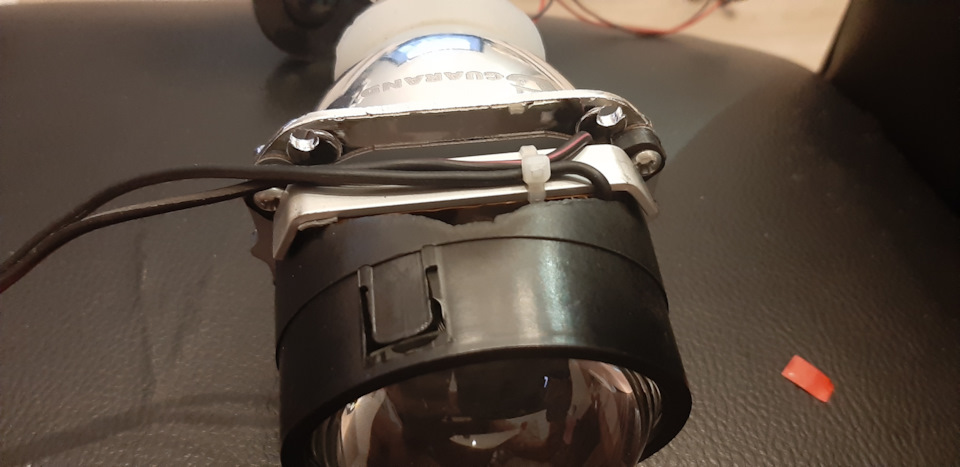

К корпусу линзы крепил все тем же герметиком
Сверху полоса прижалась дополнительно маской. По этому ничего никуда не выпадет.
Затем подключил и вторую готовую линзу.

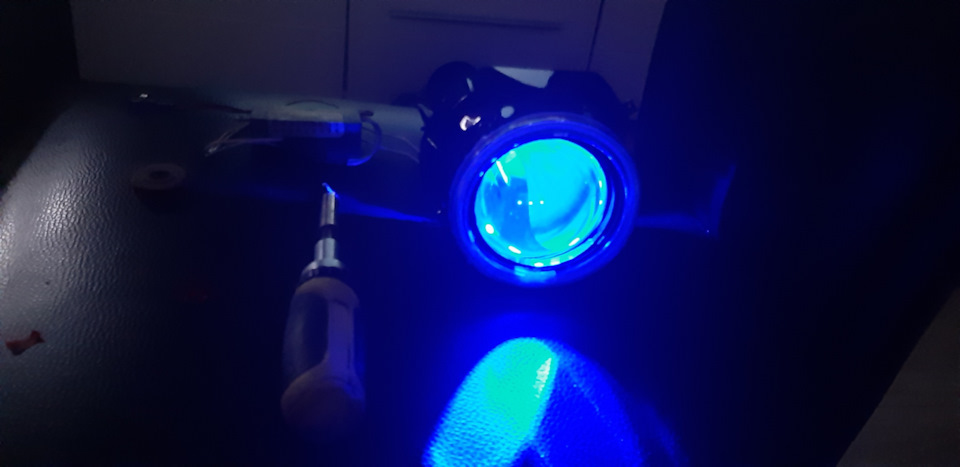

Поскольку мой «домашний» аккумулятор не смог вытянуть и ленту и глазки. Понес одну линзу на улицу, чтоб подключить к аккумулятору в машине для проверки.

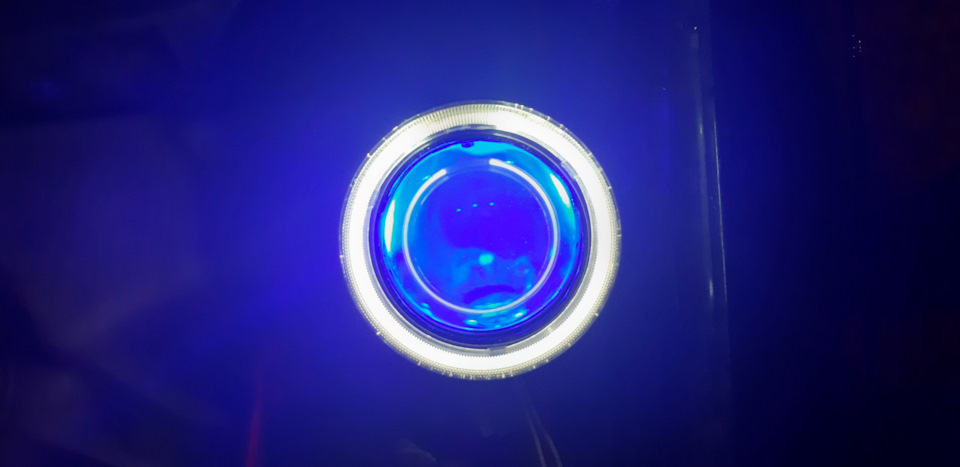

И результат превзошёл все мои ожидания.
ДЕТКА, ТЫ ПРОСТО КОСМОС!
Осталось теперь посмотреть, как это будет в сборе смотреться.
Но это будет не скоро. Мы ждем «вишенку на торт».
А на этом мы заканчиваем. До скорых встреч. Всем спасибо за внимание.
