Всех приветствую!
В наши дни, ни один автомобиль не обходится без аудиосистемы. К сожалению, в Шевроле Нива штатная аудиосистема (если она предусмотрена комплектацией), ну, скажем, не особо хороша 😉
Так я был очень огорчен качеством воспроизведения с первых минут после первого включения магнитолы. Было полное ощущение, будто я не музыку слушаю, а по телефону по громкой связи с кем-то разговариваю.

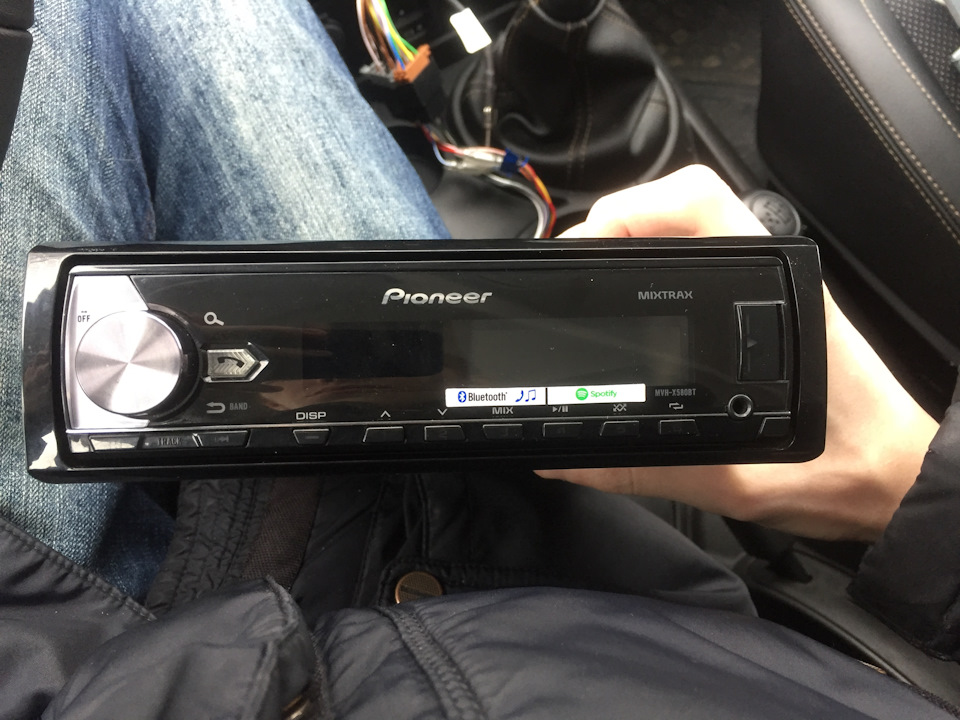

К этой проблеме нужно подходить, само собой, комплексно, но, как говориться, «Мы полагаем, а оклад располагает». Так что, я решил начать с самого главного: с головного устройства. Выбор мой пал на Pioneer mvh x580bt. Сам мафон я нашёл на авито, но это был витринный образец и продавался со скидкой. Приехал на точку забирать мафон, и мне говорят, что он не комплектный, мол нет шахты, в которой крепится магнитола и, благодаря которой, она не летает по всему салону. Тут же меня успокаивают, и говорят что что-нибудь подберут мне взамен. В итоге, я все забрал и уехал.
Поскольку я в этом деле полный профан, то решил, что эти шахты полностью универсальны. Я еще так никогда не ошибался.

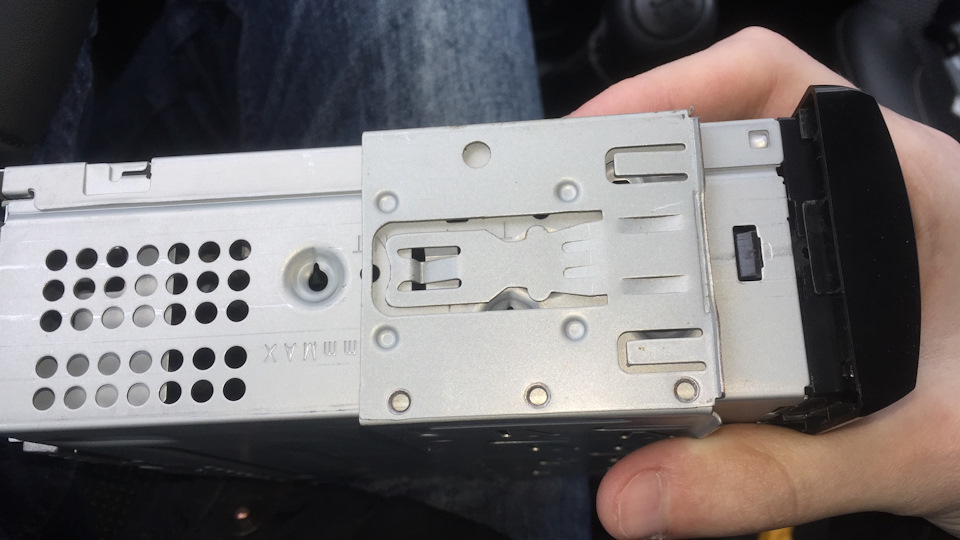

В общем, получилось так: чтобы магнитола находилась в «зацепе» с шахтой нужно, чтобы сама магнитола торчала из корпуса шахты на пару сантиметров. Согласитесь, выглядит не особо эстетично.
Хотел уже вести обратно, но что-то и влом было, и цена хорошая, в принципе. Решил ставить, как есть. Если сместить шахту ближе к панельке магнитолы, то есть так, как она должна быть по инструкции, то магнитола всё равно держится в шахте не так, как это должно быть, но после установки я думал, что будет намного хуже. Поездил у себя по территории по кочкам и ямкам, вроде ничего не дребезжит, а это главное в этой машине. В ней и так есть чему пошуметь и подребезжать))))

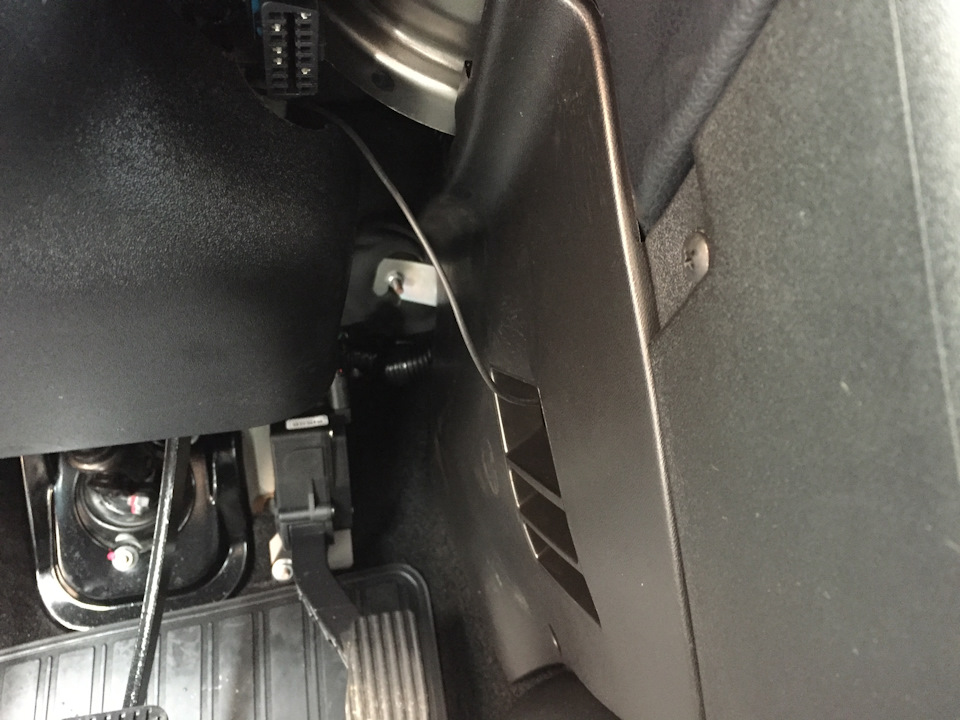

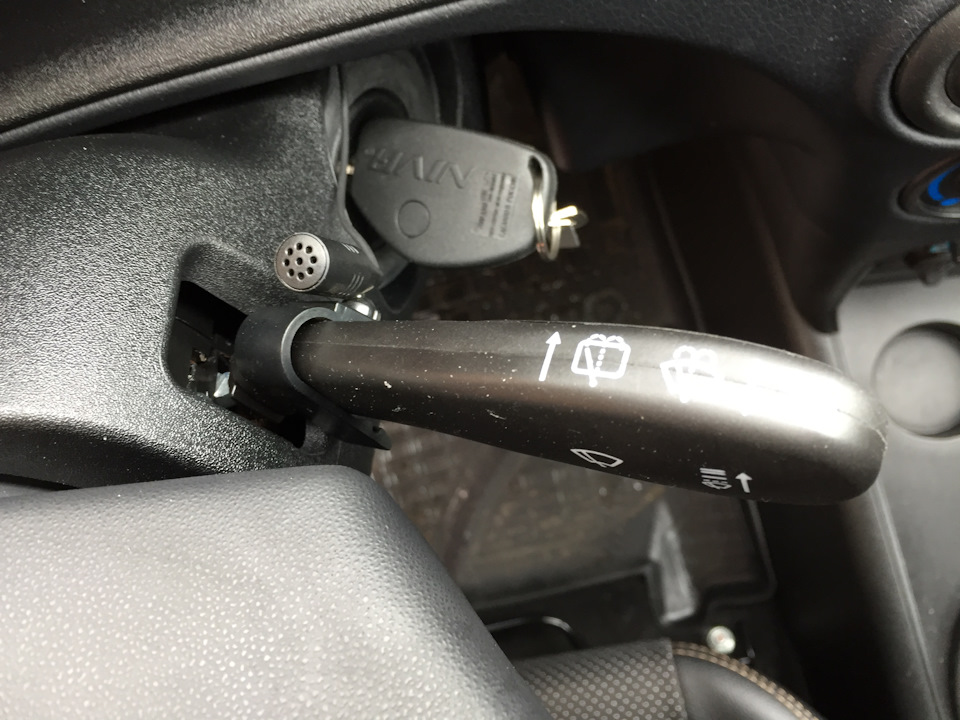

Таким вот образом провел микрофон от мафона через воздуховод, что дует в ноги со стороны водителя.
Надеюсь, слышно будет меня.

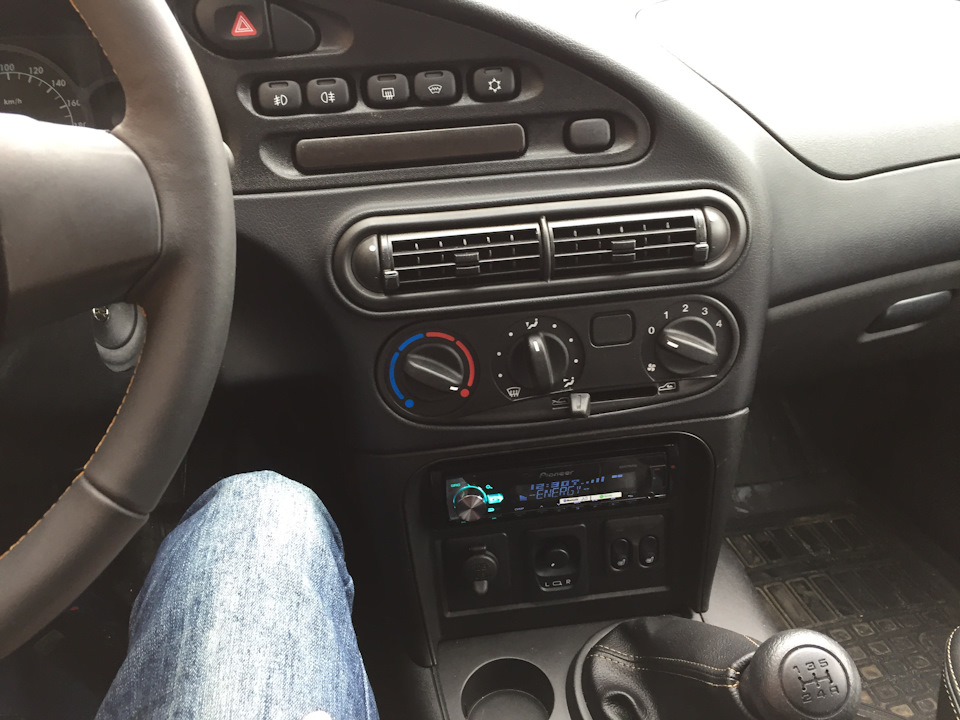

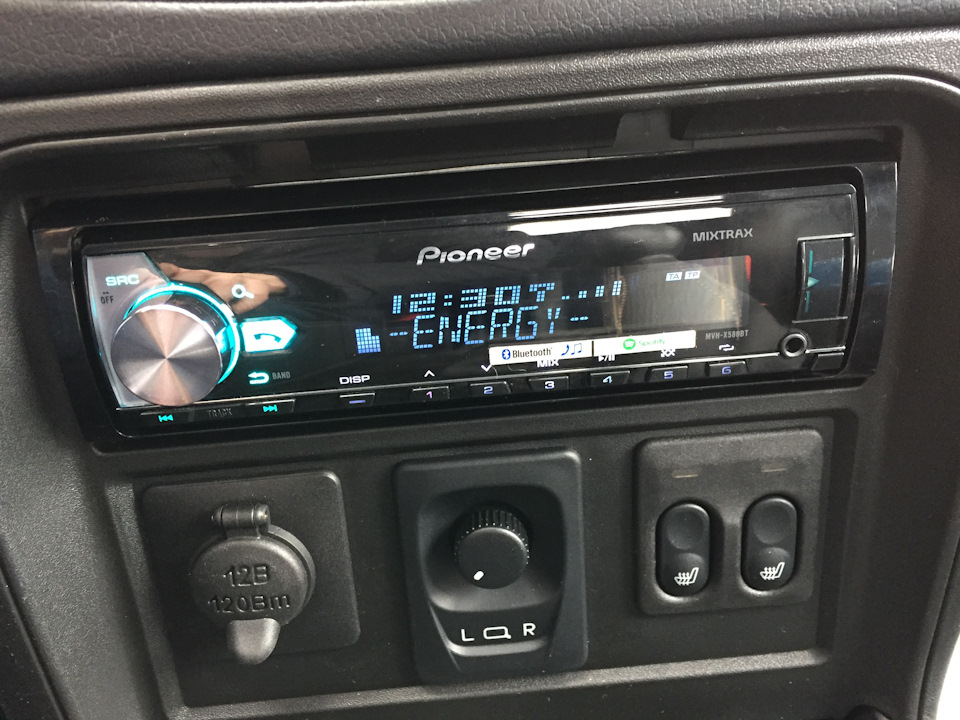

Ну так собственно и живем, накидаю вам ещё фоточек. Желаю вам всем удачи!
Шевроле нива схема подключения магнитолы
Хорошо знакомый как россиянам, так и жителям ближнего зарубежья, автомобиль Нива Шевроле за свою недолгую историю (Шеви Нива выпускается с 2002 года) заслужил достаточно много совершенно разных отзывов. И что интересно, большее их количество носят положительный характер. И это несмотря на то, что четкого определения принадлежности Нивы Шевроле к определенному классу легковых машин нет даже на официальном сайте производителя. Там она классифицируется как «серийный российский легковой автомобиль повышенной проходимости».
Выбираем магнитолу в Шевроле ниву
То есть полноценным внедорожником она еще не стала, но кроссовер уже переросла. Что касается технического оснащения Шевроле Нива, то начиная с первой модели, особых изменений также не произошло. Это подтверждается тем фактом, что за весь период выпуска авто, а он уже достиг пятнадцати лет, рестайлинг был произведен всего один раз! А запланированная к производству в 2020 году модель нового поколения была заморожена на неопределенный период.
Мы не будем говорить о технических возможностях этого безусловно достойного авто и уделим время той его части, которая относится к обеспечению комфортности передвижения. А именно — автозвуку.
Звуковое оборудование Нива Шевроле
К нашему (как и к вашему) сожалению, эта часть статьи будет достаточно краткой. По той простой причине, что никакого штатного звуковоспроизводящего оборудования (за исключением клаксона) в Шеви попросту нет. Производитель ограничился стандартной аудиоподготовкой машины для ее дальнейшей эксплуатации. И это скорее можно отнести к положительным качествам Шнивы. Ведь трудно было бы рассчитывать на качественный музыкальный аппарат при относительно низкой стоимости самого авто. Так что, Нива Шевроле — это, можно сказать, мечта для творческого автолюбителя.
Что касается аудиоподготовки, то она включает в себя комплекс работ по прокладке проводов с необходимыми штекерами и разъемами и подготовке мест для крепления аудиокомпонентов (колонок), непосредственно посадочного места самой автомагнитолы, радиоантенны.
Выбор функциональной магнитолы на Шевроле Нива
Хорошо знакомый как россиянам, так и жителям ближнего зарубежья, автомобиль Нива Шевроле за свою недолгую историю (Шеви Нива выпускается с 2002 года) заслужил достаточно много совершенно разных отзывов. И что интересно, большее их количество носят положительный характер. И это несмотря на то, что четкого определения принадлежности Нивы Шевроле к определенному классу легковых машин нет даже на официальном сайте производителя. Там она классифицируется как «серийный российский легковой автомобиль повышенной проходимости».
Выбираем магнитолу в Шевроле ниву
То есть полноценным внедорожником она еще не стала, но кроссовер уже переросла. Что касается технического оснащения Шевроле Нива, то начиная с первой модели, особых изменений также не произошло. Это подтверждается тем фактом, что за весь период выпуска авто, а он уже достиг пятнадцати лет, рестайлинг был произведен всего один раз! А запланированная к производству в 2020 году модель нового поколения была заморожена на неопределенный период.
Мы не будем говорить о технических возможностях этого безусловно достойного авто и уделим время той его части, которая относится к обеспечению комфортности передвижения. А именно — автозвуку.
Выбор магнитолы для подключения в автомобиле Нива Шевроле 2020
Первоочередным, конечно же, является определение стоимости и функциональности предполагаемой к установке магнитолы Шевроле Нива 2016. На современном рынке радиоаппаратуры сегодня можно найти устройство, которое удовлетворит любого человека по обоим из вышеназванных параметров. Следующее, на что нужно обратить внимание, это:
Подключение
На машине ВАЗ-2121 используется центральная консоль со штатным местом под динамик. Дополнительные громкоговорители размещаются в обшивках передних дверей или на задней полке. Коммутационная проводка делается разъемной, что позволяет быстро демонтировать оборудование. Для этого требуется вывести все провода колонок и питания к месту размещения головного устройства и скроссировать в колодку стандарта ISO. Ответная часть устанавливается на магнитоле. Назначение проводов определяется по инструкции, прилагаемой к оборудованию.
Питание подключается через замок зажигания, что исключает эксплуатацию оборудования без ключа, расположенного в скважине. Для подключения антенны используется штатный штекер. Если разъем на магнитоле не соответствует ответной части, то используется переходник.
Подключение магнитолы в Ниве Шевроле имеет особенность, связанную с отсутствием положения ACC в замке зажигания. Из-за этого приходится объединять кабели с желтой и красной изоляцией в единую проводку, которая выводится к положительному полюсу батареи. Из-за этого повышается ток утечки, способный разрядить аккумулятор в течение ночи. Проблема решается введением в цепь красного провода дополнительного выключателя; устройство позволяет слушать магнитолу без ключа в замке зажигания.
Установка магнитолы в Шевроле Нива
В установке нового штатного проигрывателя в Шниву 2020 нет ничего сложного, справиться с этим может любой автолюбитель, не имеющий предыдущего опыта подобных установок. На наш взгляд, наверное, более сложным будет выбрать магнитолу и обнаружить, где спрятана смотанная в клубок проводка с разъемом для подключения проигрывателя.
Изначально место установки магнитолы закрыто пластиковой заглушкой. Отсоединить ее не составит большого труда, таким образом освободив гнездо. Получив доступ к внутреннему пространству под торпедой авто, находим необходимые для подключения провода. Здесь все зависит от вашего везения.
По правилам они должны быть перемотаны скотчем. (это Россия!) и закреплены на боковой стойке. Но, как показывает практика, нередко сборщики не утруждают себя этим, и провода в свободном положении разбросаны по всему подпанельному пространству. И для того чтобы их выудить и собрать вместе, потребуется какое-то (значительное) время. За это вы будете вознаграждены евроразъемами на их окончании, подходящими для всех моделей современного штатного звукового оборудования.
Вытащив и размотав их, производим подключение аппарата согласно распиновке (об этом чуть позже) и запускаем магнитолу в работу в тестовом режиме. Убедившись в исправности подключения и проводки, устанавливаем… салазки для проигрывателя. В Шевроле Нива 2020 их нет. Сделать это, опять же, легко. Салазки есть у каждого гаджета. Таким образом, просто снимаем их с магнитолы и вставляем в открытое гнездо, после чего закрепляем, отогнув в стороны расположенные на них стальные упоры. Устанавливаем уже подключенную магнитолу и наслаждаемся музыкой.
Подключение
На машине ВАЗ-2121 используется центральная консоль со штатным местом под динамик. Дополнительные громкоговорители размещаются в обшивках передних дверей или на задней полке. Коммутационная проводка делается разъемной, что позволяет быстро демонтировать оборудование. Для этого требуется вывести все провода колонок и питания к месту размещения головного устройства и скроссировать в колодку стандарта ISO. Ответная часть устанавливается на магнитоле. Назначение проводов определяется по инструкции, прилагаемой к оборудованию.
Питание подключается через замок зажигания, что исключает эксплуатацию оборудования без ключа, расположенного в скважине. Для подключения антенны используется штатный штекер. Если разъем на магнитоле не соответствует ответной части, то используется переходник.
Подключение магнитолы в Ниве Шевроле имеет особенность, связанную с отсутствием положения ACC в замке зажигания. Из-за этого приходится объединять кабели с желтой и красной изоляцией в единую проводку, которая выводится к положительному полюсу батареи. Из-за этого повышается ток утечки, способный разрядить аккумулятор в течение ночи. Проблема решается введением в цепь красного провода дополнительного выключателя; устройство позволяет слушать магнитолу без ключа в замке зажигания.
Подключение магнитолы Шевроле Нива
Подключить магнитолу Нива Шевроле не менее просто, чем установить. Внимательно изучаем эксплуатационную инструкцию изготовителя проигрывателя и самого автомобиля. Ориентируясь на их рекомендации, производим подключение. Все, что необходимо при данной работе, – это ваша внимательность и аккуратность.
Распиновка
Предлагаем вашему вниманию распиновку стандартного двухсекционного ISO-разъема для установки ММС в Шевроле Нива 2016.
Видео о том, как установить магнитолу в Шевроле Нива.
Особенности выбора магнитол для Нивы и Шеви
После того как Нива стала выпускаться под брендом Шевроле, она полноценно вошла в рейтинг лучших бюджетных внедорожников, которые находятся в центре внимания производителей. Это повлекло появление различной электронной периферии зарубежного производства.
Магнитола на Ниву 1 din
Магнитолы для Нивы представлены следующими конфигурациями:
Магнитола 2 дин
Все три конфигурации для НИВЫ значительно отличаются по стоимости. Обратим при этом внимание, что даже при условии, что новая Нива – это Шевроле, все равно установка полнофункциональной версии автомагнитолы не всегда оправдана из-за «народного» формата машины. Например, для 21214М, по мнению многих водителей, большая часть функциональности им не нужно. Вполне достаточно навигационной версии с качественным сенсорным экраном, некоторые модели позволяют получить Hi-Fi звук и HD-видео.
Магнитолы 1 din и 2 din
Автозапчасти для иномарок, ремонт авто
В наши дни, ни один автомобиль не обходится без аудиосистемы. К сожалению, в Шевроле Нива штатная аудиосистема если она предусмотрена комплектациейну, скажем, не особо хороша ; Так я был снять магнитолу шевроле нива огорчен качеством воспроизведения с первых минут после первого включения магнитолы.
Было полное ощущение, будто я не музыку слушаю, а по телефону по громкой связи с кем-то разговариваю. К этой проблеме нужно подходить, само собой, комплексно, но, как говориться, «Мы полагаем, а оклад располагает». Достаем из коробки установочные провода от магнитолы, соединяем их с проводами аудиоподготовки, перематываем место соединения изолентой для предотвращения попадания влаги и надежности соединениясобственно вариант подключения только 1по другому их и не вставишь, удобно сделана «защита снять магнитолу шевроле нива дурака» специально для людей далеких от «дел электронных»: Начинаем разбирать магнитолу: Устанавливаем «шахту» в посадочное место, вынимаем провода, загибаем отверткой язычки снять магнитолу шевроле нива и сверху для закрепления на месте: Подсоединяем провода к магнитоле, вставляем магнитолу в установочную шахту, устанавливаем рамку, панель, с магнитолой закончили… 7.
Таким образом на магнитолу подается питание по желтому и красному проводу, становится возможным ее включить. После включения магнитолы появляется напряжение на синем проводе питание антенны.
После выключения зажигания питание на катушке реле остается с синего провода, то есть магнитола может работать снять магнитолу шевроле нива заглушенном двигателе сколько угодно! После выключения магнитолы реле отключается, и включить магнитолу можно будет только при следующем включении зажигания.
Однако этот вариант будет не совсем правильный, потому что это не только некрасиво, но и крайне ненадежно. Места соединения проводов, особенно, снять магнитолу шевроле нива вы выполняете работу зимой, облегают недостаточно хорошо, так что в этих местах может возникнуть короткое замыкание.
Если же вы все же прибегли к этому методу, то вместо изоляционной ленты используйте термоусадочную трубку или специализированные зажимные клеммы. Стоит один раз научиться как правильно это делать, как в другой раз вы произведете установку за пять минут. При установке рекомендуется придерживаться определенных стандартов, которые отмечены в мануале, прилагаемой снять магнитолу шевроле нива магнитоле.
Так же магнитолы прилагаются в комплекте с рамками. Рамка закрепляется к панели консоли автомобиля.
Chevrolet Niva ☆Принцесса на колесаХ☆ › Бортжурнал › Установка и подключение магнитолы своими руками
Опираясь на теорию и некоторое подобие прямых рук, беремся за установку магнитолы.
Установка происходила в следующем порядке:
1. В целях предотвращение короткого замыкания при подключении, перегорания предохранителей и собственной безопасности — отключаем минусовую клемму АКБ.
Начнем с установки динамиков в передние двери:
2. Крестовой отверткой выкручиваем три винта крепления (отмечены стрелочками) кармана на двери и немного надавив на него вниз — снимаем.
3. Аккуратно прорезаем в пленке отверстие в установочном месте (я использовал для этих целей нож). Теперь просовываем руку в отверстие и ищем там два провода. Провода замотаны в кусочке поролона и закреплены к двери при помощи серебристого армированного скотча. Аккуратно разматываем этот скотч или не менее аккуратнее срезаем его и вытаскиваем два провода.
4. Крестовой отверткой выкручиваем один винт и устанавливаем крепежные скобы на свои места (отметил желтыми стрелками).
Далее устанавливаем динамик. Тут все просто, каждой клемме — свой контакт (клеммы отличаются по размеру), закручиваем удерживающие винты и устанавливаем карман на свое законное место.
Аналогичную процедуру производим и со второй дверью.
P.S. Но увы, динамики категорически не хотели до конца вставать в установочное отверстие.
В общем получилось как в анекдоте:
Купили американцы у русских новый истребитель. Собрали — получился торпедный катер. Разобрали-собрали — катер. Разобрали-собрали — катер. Зовут на помощь русских, мол, не получается. Русские присылают своего специалиста, тот запирается в ангаре. Через три дня открывает ворота — стоит истребитель. Американцы недоумевают, получался же катер. Русский: «написано же в инструкции — перед сборкой детали обработать напильником».
Выхода из данной ситуации видел три:
1) кататься по магазинам и подбирать динамики, которые встанут «без напильника» — особого желания заниматься этим не было;
2) резать дверную карту и саму дверь — этот вариант отпал сразу;
3) сделать проставочки толщиной в 6-7 мм — на этом я и остановился.
После установки колонок переходим к установке головного устройства:
5. Слегка надавив пальцами по центру заглушки — извлекаем её.
6. Ищем провода аудиоподготовки (штекер антенны приклеен по центру, а ISO — разъемы чуть выше справой стороны). Провода закреплены при помощи серебристого армированного скотча.
Аккуратно разматываем этот скотч или не менее аккуратнее срезаем его и вытаскиваем провода.
7. Теперь разбираем магнитолу: снимаем панель, рамку и извлекаем саму магнитолу из установочной шахты при помощи рычажков идущих в комплекте. Все это в подробностях написано в Руководстве пользователя идущего в комплекте с магнитолой.
8. Устанавливаем «шахту» в посадочное место и вынимаем провода.
Для закрепления установочной шахты на месте, при помощи отвертки, загибаем язычки (снизу, сверху и по бокам).
9. Подсоединяем провода к магнитоле при помощи переходника (идет в комплекте с магнитолой).
10. Вставляем магнитолу в установочную шахту, устанавливаем рамку и панель.
11. С установкой магнитолы на этом закончиваем. Подключаем «минусовую» клемму на АКБ и проверяем работу динамиков и магнитолы.
Выбор функциональной магнитолы на Шевроле Нива
Хорошо знакомый как россиянам, так и жителям ближнего зарубежья, автомобиль Нива Шевроле за свою недолгую историю (Шеви Нива выпускается с 2002 года) заслужил достаточно много совершенно разных отзывов. И что интересно, большее их количество носят положительный характер. И это несмотря на то, что четкого определения принадлежности Нивы Шевроле к определенному классу легковых машин нет даже на официальном сайте производителя. Там она классифицируется как «серийный российский легковой автомобиль повышенной проходимости».
Выбираем магнитолу в Шевроле ниву
То есть полноценным внедорожником она еще не стала, но кроссовер уже переросла. Что касается технического оснащения Шевроле Нива, то начиная с первой модели, особых изменений также не произошло. Это подтверждается тем фактом, что за весь период выпуска авто, а он уже достиг пятнадцати лет, рестайлинг был произведен всего один раз! А запланированная к производству в 2016 году модель нового поколения была заморожена на неопределенный период.
Мы не будем говорить о технических возможностях этого безусловно достойного авто и уделим время той его части, которая относится к обеспечению комфортности передвижения. А именно — автозвуку.
Звуковое оборудование Нива Шевроле
К нашему (как и к вашему) сожалению, эта часть статьи будет достаточно краткой. По той простой причине, что никакого штатного звуковоспроизводящего оборудования (за исключением клаксона) в Шеви попросту нет. Производитель ограничился стандартной аудиоподготовкой машины для ее дальнейшей эксплуатации. И это скорее можно отнести к положительным качествам Шнивы. Ведь трудно было бы рассчитывать на качественный музыкальный аппарат при относительно низкой стоимости самого авто. Так что, Нива Шевроле — это, можно сказать, мечта для творческого автолюбителя.
Что касается аудиоподготовки, то она включает в себя комплекс работ по прокладке проводов с необходимыми штекерами и разъемами и подготовке мест для крепления аудиокомпонентов (колонок), непосредственно посадочного места самой автомагнитолы, радиоантенны.
Выбор магнитолы для подключения в автомобиле Нива Шевроле 2016
Первоочередным, конечно же, является определение стоимости и функциональности предполагаемой к установке магнитолы Шевроле Нива 2016. На современном рынке радиоаппаратуры сегодня можно найти устройство, которое удовлетворит любого человека по обоим из вышеназванных параметров. Следующее, на что нужно обратить внимание, это:
Установка магнитолы в Шевроле Нива
В установке нового штатного проигрывателя в Шниву 2016 нет ничего сложного, справиться с этим может любой автолюбитель, не имеющий предыдущего опыта подобных установок. На наш взгляд, наверное, более сложным будет выбрать магнитолу и обнаружить, где спрятана смотанная в клубок проводка с разъемом для подключения проигрывателя.
Изначально место установки магнитолы закрыто пластиковой заглушкой. Отсоединить ее не составит большого труда, таким образом освободив гнездо. Получив доступ к внутреннему пространству под торпедой авто, находим необходимые для подключения провода. Здесь все зависит от вашего везения.
По правилам они должны быть перемотаны скотчем. (это Россия!) и закреплены на боковой стойке. Но, как показывает практика, нередко сборщики не утруждают себя этим, и провода в свободном положении разбросаны по всему подпанельному пространству. И для того чтобы их выудить и собрать вместе, потребуется какое-то (значительное) время. За это вы будете вознаграждены евроразъемами на их окончании, подходящими для всех моделей современного штатного звукового оборудования.
Вытащив и размотав их, производим подключение аппарата согласно распиновке (об этом чуть позже) и запускаем магнитолу в работу в тестовом режиме. Убедившись в исправности подключения и проводки, устанавливаем… салазки для проигрывателя. В Шевроле Нива 2016 их нет. Сделать это, опять же, легко. Салазки есть у каждого гаджета. Таким образом, просто снимаем их с магнитолы и вставляем в открытое гнездо, после чего закрепляем, отогнув в стороны расположенные на них стальные упоры. Устанавливаем уже подключенную магнитолу и наслаждаемся музыкой.
Подключение магнитолы Шевроле Нива
Подключить магнитолу Нива Шевроле не менее просто, чем установить. Внимательно изучаем эксплуатационную инструкцию изготовителя проигрывателя и самого автомобиля. Ориентируясь на их рекомендации, производим подключение. Все, что необходимо при данной работе, – это ваша внимательность и аккуратность.
Распиновка
Предлагаем вашему вниманию распиновку стандартного двухсекционного ISO-разъема для установки ММС в Шевроле Нива 2016.
Видео о том, как установить магнитолу в Шевроле Нива.
