Блок предохранителей на ниву 21213 от волги
Блок флажковых предохранителей вместо штатных
Рег.: 02.05.2011
Сообщений: 17
Откуда: Тула
Возраст: 37
Авто: Лада 4x4M
Идём дальше.
В соответствии с электрической схемой на автомобиль (http://www.niva-faq.msk.ru/tehnika/elektro/shema/21214m_2011.htm) составил схему переподключения блоков :
Далее сделал четыре перемычки. Две из провода сечением 2,5мм и две сечением 1,5мм. Не фоткал этот процесс, т.к. было влом тянуться за фотиком. Там в принципе всё не сложно: отрезаем провод, защищаем с двух концов, закрепляем в «мамах», поджимаем и я ещё пропаял на всякий случай, потом сверху одел кембрики.

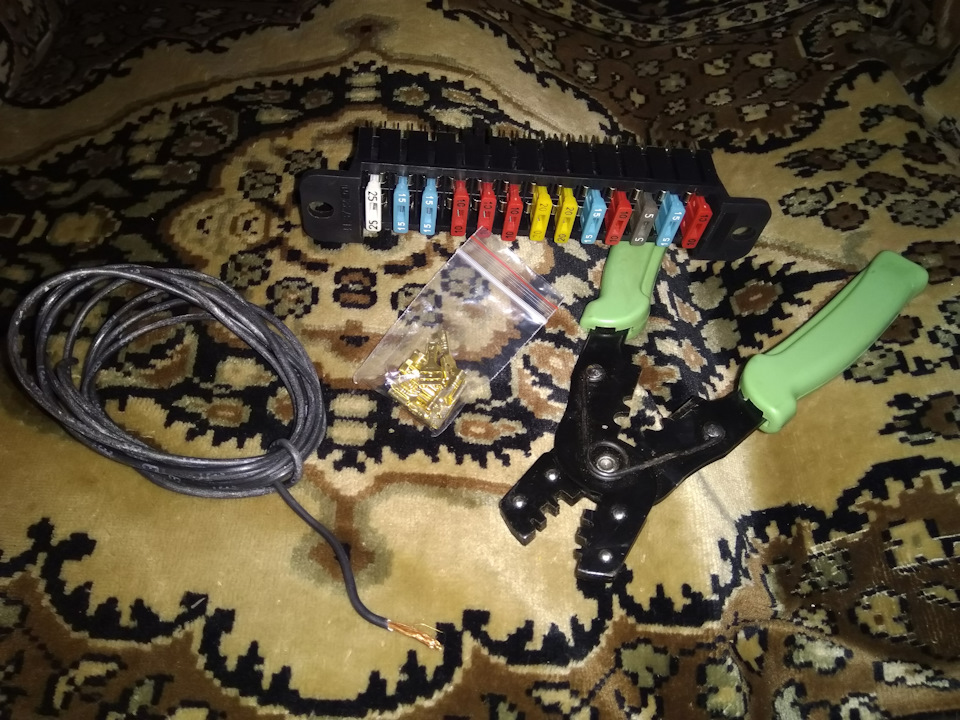

В итоге перед установкой у меня было на руках следующее:
Продолжаем разговор.
Открыв дверь авто понял, что снимать обшивку ломает ещё больше, чем вчера тянуться за фотиком, а мысли про снимать клемму аккумулятора прогнал вообще далеко и надолго. Вытащил коврик водительский, чтобы подстелить под коленки и начался сам процесс.
Вот что увидел первым делом:
Откручиваем нижний дополнительный блок предохранителей.
Увидел, что входящие контакты нижние (с чёрными резиновыми кембриками) и решил, что на новом блоке пусть они тоже будут нижними, чтобы не запутаться и сделать всё идентично.
Далее всё делаем очень аккуратно, чтобы ничего не закоротить.
Сначала переставил входящий провод. Затем поочередно отсоединял от старого блока выходящие провода, одевал кембрики и устанавливал их в соответствии с утверждённой схемой на свои места.
Далее откручиваем основной блок предохранителей и переставляем все входящие провода на новый.
Наиаккуратнейшим образом отсоединяем по одному выходящему проводу от старого блока и надев кембрик устанавливаем на своё место в новом блоке. Решил не использованные контакты подогнуть к соответствующим проводам.
В итоге получилось вот так:
Кстати, на предохранителях №1 и №7 задействовано по два выходящих контакта, т.к. подключен бортовой компьютер.
Потом прикрутил новый блок на штатное крепление основного блока предохранителей штатными гайками.
Лада 4×4 3D RED MACHINE › Бортжурнал › Установка блока предохранителей нового образца от Газ на Ниву. (+ Схема)
Одной из многих проблем Нив как боевых, так и повседневных является её блок предохранителей старого образца — неудобный и с отвратительным контактом. Благо исправить это совсем легко и дешево.
Заказываем или едем покупаем блок предохранителей Газ 41.3722 (я купил именного оригинал, качество отличное, в отличии от китая, который в руках то страшно держать) лучше конечно заказать на эмексе цена 150 р, в отличии от барыг в магазинах лупящих цены от 400 до 1000р. Так же покупаем клеммы «мамы» 8 или 10 штук в зависимости от наличия или отсутствия электровентилятора. Пару метров термоусадки, у меня ушло 1.10 м. Ищем или покупаем провод на перемычки, пол метра хватит, думаю не меньше 2,5 кв, у меня 3,3 кв siemens без кислородная медь. Покупаем или одалживаем обжимку клемм и вперед!
Изготавливаем перемычки, в моем случае 4 штуки, ничего сложного, обжимаем клеммы и изолируем термоусадкой.
Идем к машине, начинаем откручивать старое «непотребство», смотрим как оно крепится.
Понимаем, что надо изготовить пару кронштейнов для более удобной установки нового блока, находим, что нибудь для этого, в моем случае нержа 2 мм, вырезаем, сверлим, загибаем.
Вспоминаем, что кто-то на «Драйве» делал для блока «защитный кожух» из футляра от панельки магнитолы. Пробуем найти, находим и «инсталируем» его. Получается очень симпатично и удобно.
Далее, вооружившись схемой, я нашел от 2106 (в точности подошла) начинаем устанавливать перемычки и переставлять провода со старого блока на новый, попутно сверяясь со схемой и изолируя все контакты той же термоусадкой (которую лучше нарезать в заранее, так удобней).
10 мин делов и все готово, не подвешивая блока на место, проверяем все ли работает и щупаем не где ли не греются провода.
Если все в порядке, устанавливаем на место.
И надеемся, что про этот вопрос можно забыть, еще и радуемся, как же ярко стало светить вся светотехника, до этого ее будто и не было.
Всем пока
Ровных дорог
И успехов на бездорожье
НИВА КЛУБ
International Niva Club
Блок предохранителей
Блок предохранителей
Сообщение ALK » 13 дек 2009, 23:23
все сюда, мож потом дифференцируем.
хочу сваять для нивки блок предохранителей от волги. перемычки надо паять или только обжать провод?
в качестве провода хочу взять медную моножилу (4-5 кв.мм)
Кто знает что творится за забором зоопарка? ©
Re: Блок предохранителей
Сообщение Magellan » 13 дек 2009, 23:34
Re: Блок предохранителей
Сообщение ALK » 13 дек 2009, 23:43
Кто знает что творится за забором зоопарка? ©
Re: Блок предохранителей
Сообщение Bladerunner » 14 дек 2009, 00:42
Re: Блок предохранителей
Сообщение medvedka » 14 дек 2009, 01:20
Re: Блок предохранителей
Сообщение ALK » 14 дек 2009, 01:21
Кто знает что творится за забором зоопарка? ©
Re: Блок предохранителей
Сообщение medvedka » 14 дек 2009, 01:28
Re: Блок предохранителей
Сообщение bazik » 14 дек 2009, 01:32
Re: Блок предохранителей
Сообщение ALK » 14 дек 2009, 01:37
Кто знает что творится за забором зоопарка? ©
Re: Блок предохранителей
Сообщение bazik » 14 дек 2009, 01:47
кстати в навафаке где-то цвета проводов попутаны
хорошо я записывал на бумажку какой провод от какого предохранителя отсоединяю
Re: Блок предохранителей
Сообщение Жора » 14 дек 2009, 17:13
Блок предохранителей
Сообщение mackleud » 20 дек 2009, 12:59
Re: Блок предохранителей
Сообщение ALK » 20 дек 2009, 13:33
Кто знает что творится за забором зоопарка? ©
Re: Блок предохранителей
Сообщение Tigra » 19 фев 2010, 01:34
Я тоже не знаю, где этот блок предохранителей
Но прикупил волгаревский, как-нить по теплу на досуге поменяю может.
А ваще, у меня давняя мечта, замутить общий блок предохранителей и релюшек, но пока ничего подходящего не присмотрел. А то меняя реле стартера проклял все на свете, туда фиг подлезешь, выворачивался как уж на сковороде, и это на морозе в 20 градусов. А в блоке: вынул релюшку, воткнул релюшку.
Re: Блок предохранителей
Сообщение ALK » 19 фев 2010, 01:39
но-но!
Кто знает что творится за забором зоопарка? ©
Блок предохранителей на ниву 21213 от волги
Во-первых, оказалось, что блоки бывают разные! Визуально, они очень похожи, но например на одном вместо номера предохранителя который отштампован на корпусе блока, стоял его номинал, что на мой взгляд очень не удобно. То есть, не 1, 2, 3. а, например, 10А, 15А, 15А, и это при том, что все равно предохранители вы будите ставить другие!
Вот вроде бы и все! Осталось только инсталлировать девайс! :о)))
Еще узнавал про колодки для подключения блока. Вот часть ответа из Волговской конфы: На Волге штатно проводка заканчивается несколькими блоками колодок, которые вставляются в блок предохранителей. На каждый блок (а их в Волге 2) идёт 4 колодки (1 на 3 предохранителя), на каждый предохранитель идёт 4 клеммы (2 вход, 2 вых.). Один предохранитель (первый) подключается без колодки.

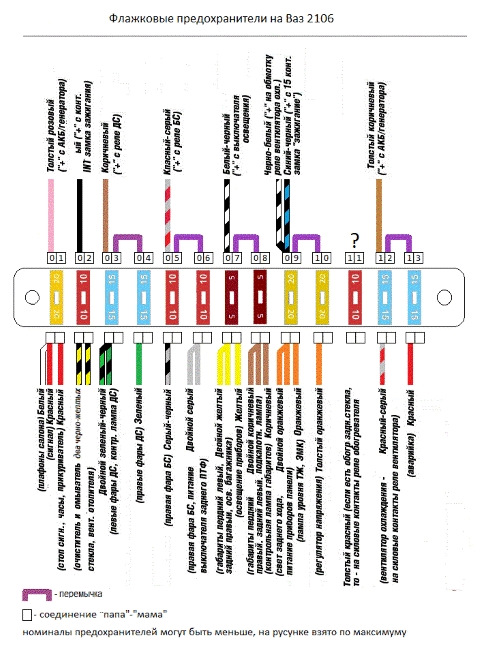

Схема подключения флажковых предохранителей
Схемы подключения флажковых предохранителей
А вот схема подключения блока ножевых предохранителей с учетом доработки 2001-го года:
Приведу также схему для машин без этой доработки:
Блок предохранителей я купил в магазине запчастей около Автозаводского моста рядом с ЗИЛом, там, где раньше был «Универсам». Там он стоит 95 рублей и позиционируется для 2106 и 21213. Точно такой же блок показан на фотографиях Жустрика выше. В волговском отделе магазина был почти такой же, но качеством похуже и стоил на десятку больше:-)
Еще были куплены тесловские предохранители и метр термоусадочного кембрика диаметром 6,4 мм (Царицыно, 25 руб).
Я решил установить блок на нижнюю поверхность торпеды левее рулевой колонки, примерно так, как это сделал Монстроход. Первоначально я собирался изготовить крепежные уголки из алюминиевого профиля, но, когда снял штатные блоки предохранителей, оказалось, что лучший уголок, чем штатный стальной кронштейн (на котором крепится малый блок) придумать трудно. В нем уже запрессованы шпильки М5, имеются штатные гайки под них, т. е. все, что нужно, для крепления.
Штатные кронштейны были распилены примерно в середине так, чтобы из каждого получился уголок, и на полке осталось место для отверстия, которым саморез будет крепить этот уголок к торпеде. На другой полке получившихся уголков были сохранены штатные шпильки для крепления блока.
Всего было сделано четыре таких перемычки между предохранителями 5-6, 7-8, 9-10 и 12-13. Перемычка между предохранителями 3 и 4 выполнена в жгуте проводом, решено было сохранить ее в первозданном виде.
Вся работа заняла 2-3 часа чистого времени.
Да, еще зуд в руках на некоторое время поутих:-)
А вот как установил блок флажковых предохранителей Support1:
 |  |
 |  |
Автор пишет: «Мне показался удобным такой способ крепления, т. к. блок предохранителей спрятан за обшивкой, на него не будет попадать влага и грязь, а также при таком варианте установки удобно извлекать и менять предохранители пальцами без применения доп. инструментов».
Дополнение от 15.04.05, автор Trener.
При замене блока предохранителей данное улучшение, в виде номеров предохранителей, нарисованных масляной краской на блоке, позволит более легко найти нужный по номеру, а не отсчитывая их по порядку:
Дополнение от 20.12.06, автор Shun Piker
И насчет крепеления самого блока. Никаких самодельных-самопальных кронштейнов строить-гнуть не надо. Все прекрасно садится на штатные кронштейны-лапки. После снятия старого блока надо просто привинтить их обратно, как они были, опять же штатными гайками и подогнуть вверх (элементарно гнутся пальцами), чтобы шпильки на них торчали под небольшим углом вниз. Правда, гайки там закручиваются не до конца и лапки немного болтаются. Надо их так и оставить. После того, как все провода будут подключены, надеть блок на свободные шпильки лапок, при этом окончательно подгибая лапки, что называется «по месту» и прикрутить его к шпилькам второй парой штатных гаек. При этом лапки станут как бы в распорку и, в итоге, ничего болтаться не будет и блок будет располагаться почти горизонтально, причем за счет относительной гибкости лапок можно окончательно отрегулировать его положение, особенно относительно рулевой колонки и рычага открывания капота.
А вот установку флажкового блока я решил сделать вот таким образом (данный метод уже давно внедрен на Оке и проверен временем).

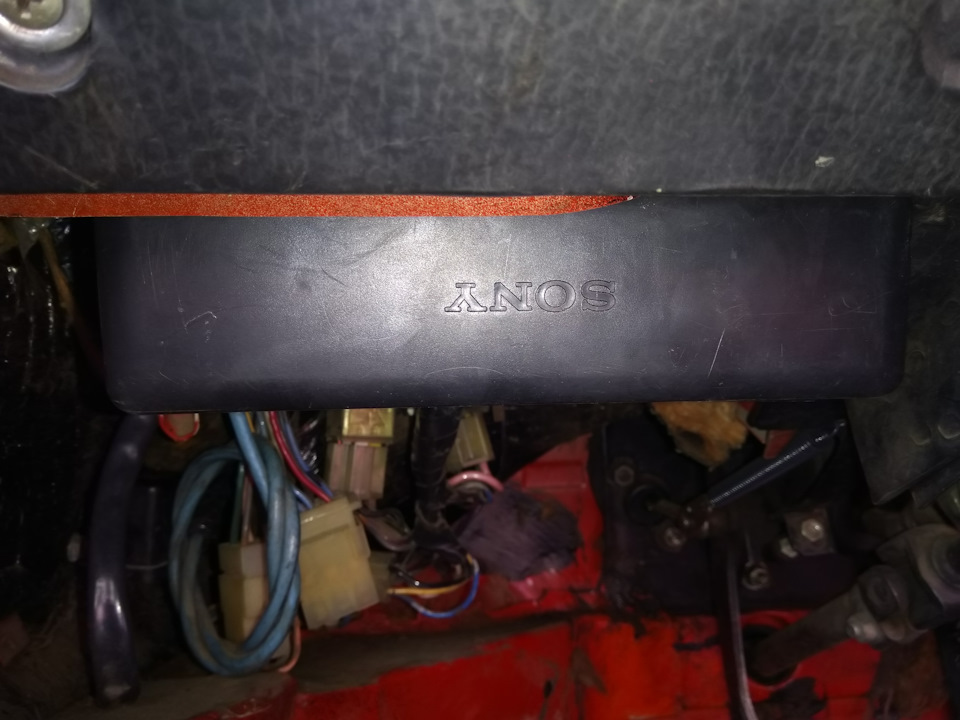

1. Наверняка у всех в машине (или еще где-то) валяются вот такие футляры от панельки магнитолы, и мне кажется, что большинство ими не пользуется, так зачем же им пропадать?
2. Берем блок флажковых предохранителей, размечаем его положение в футляре, не забываем про отверстия под крепление:
3. Аккуратно, чтобы не сломать футляр, выпиливаем отверстие под блок (я сломал футляр, решив стамеской вырубить отверстие, потом уже лобзиком выпилил и склеил место поломки):
4. После этого идем и меняем штатный блок на флажковый блок.
6. Если новый блок устанавливать на родные кронштейны, то предохранители будут «смотреть» вниз, что делает неудобным их замену, да и просто проверять тоже будет неудобно. Поэтому решил, что предохранители должны «смотреть» на водителя. Для этого изготовил вот такие кронштейны (размеров нет, так как в каждом случае будут индивидуальные):
7. Устанавливаем кронштейны. Без пары «проставочных» гаек все равно не обошлось :-):
8. Теперь все собираем и устанавливаем на место:
9. Вот как выглядит в закрытом положении, по-моему это лучше вполне прилично :-):
Моя доработка колодки служит для максимально быстрого и простого поиска перегоревшего предохранителя:
Система работает у меня с 2010 года. К сожалению, на момент изготовления фотоаппарата под рукой не было, поэтому некоторых промежуточных фотографий не будет.
Первым делом необходимо закупить светодиоды, резисторы (если Вам трудно самостоятельно рассчитать номинал, то можно спросить у продавца), термоусадку. Затем можно приступать к выпиливанию-вырезанию пластикового кронштейна для наших светодиодов. Должно получиться что-то такое:
Полученную планочку для удобства дальнейшего монтажа лучше прикрутить к блоку предохранителей.
Подготовка светодиодов сводится к припаиванию к его выводу резистора и одеванию на него (на резистор и часть «ноги») термоусадочной трубки нужной длины с последующим её нагревом:
 |  |
После того, как всё будет уложено и пропаяно, выводы светодиодов можно залить герметиком или термоклеем:
 |  |
Начитался статей и решил таки переделать свои предохранители тоже на флажковые. И надумал совместить вместе всё вышеописанное, а именно контрольные светодиоды и коробочку от панельки магнитолы.
получилось вот такое чудо:
Спросите почему диоды по краям белые?! Это просто магазине не было 13 одинаковых диодов:) Пришлось брать разные. Ну, не беда! Кстати, да! Чтобы было меньше возни с паяльником я вполне не напрягаясь нашел в магазине диоды на 12 Вольт (на фото красные), остальные 4 на 3 Вольта, но к ним, как описано выше, надо паять сопротивление.
Вместо оргстекла я взял кусок ПВХ листа толщиной 3 мм. Вполне подходящие материал, так как достаточно мягкий для резки большим канцелярским ножом. Чтоб облегчить жизнь братьям нивоводам, вот вам рисунок с размерами скобы, в которую монтируются диоды:
Размер отверстия в коробке от панельки магнитолы должен быть 140*40 мм. Тогда всё влезет без помех.
Далее монтируем туда диоды и скручиваем винтиками с блоком предохранителей, дабы обеспечить целостность конструкции.
Затем берем в руки паяло и паяем:) Сразу скажу, что у меня хоть и паяло хорошее, но паялось плохо. даже с кислотой и то пришлось помучаться. видимо материал контактов на блоке такой.
Естественно не забываем про перемычки! Для пущей надежности я их все тоже пропаял. Воооон там на заднем фоне валяются:)
Бюджет составил 240 с копейками рублей на диоды, клеммы, термоусадку и 54 рубля блок предохранителей. Остальное все было:) Время на созидание 2 дня и то в течение рабочего дня, не торопясь:)
Блок предохранителей от волги на ниву
схема, расположение и способы замены
Если выходит из строя какое-либо оборудование на автомобиле, то первым делом нужно проверить, цел ли предохранитель. Сделать это несложно и под силу даже начинающему автомобилисту и отправляться для этого на станцию технического обслуживания нет никакого смысла. Элементарная замена может обойтись вам в хорошую копеечку. Для этого достаточно найти блок предохранителей ВАЗ 2121 Нива, который конструкторы расположили в очень доступном месте.
Электропредохранители на авто меняются в случае их перегорания, в обязательном порядке соблюдая их номинал. Но на автомобиле ВАЗ 2121 Нива случаются и другие ситуации. К примеру, многие автомобилисты жалуются, что иногда электропредохранители просто выпадают из колодки. Именно поэтому рекомендуется сменить старый блок на новый, в котором предохраняющие элементы держатся намного лучше.
Расположение
Предохранители в ВАЗ 2121 Нива находятся в салоне транспортного средства и закрыты специальным кожухом. Это достаточно удобное место для того, чтобы в любой момент произвести замену перегоревшего и при этом обойтись можно самыми обычными инструментами. Особенно это важно зимой или когда идет дождь, нет необходимости выходить на улицу, если поломка приключилась в пути.
Схема
Таблица с расшифровкой схемы
Процесс снятия и замены
Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.
Необходимые инструменты
Для работы нам понадобятся самые обычные инструменты, которые всегда есть под рукой у любого водителя, а именно:
Набор ключей, который должен быть у каждого автолюбителя
Этапы
Внимание! Если предохранитель опять перегорит, то необходимо просмотреть всю цепь, а конкретно тот потребитель, за который отвечает данный предохраняющий элемент.
Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего.
В этом видео на примере вазовской шестерки показаны некоторые причины замены блока. Как видите, во время экспуатации корпус деформировался, заметны подплавления.
Как видео все очень просто по времени такая работа займет не более получаса, вместо двух-трех часов стояния на станции технического обслуживания и траты лишних денег.
Видео «Правильно меняем колодку»
В этом видео показано как правильно происходит замена старой колодки на новую.
ЭЛЕКТРОСХЕМА ВАЗ 21213 – СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
Принципиальная схема электрооборудования ВАЗ-21213 имеет другое название НИВА. Кроме самой электропроводки авто, с обозначением всех элементов (фар, выключателей, датчиков и сигналов), приведён блок реле и предохранителей. Схемы в большом разрешении, цветные, и с их помощью можно самостоятельно провести небольшой ремонт или замену неисправного провода.
Схема электрооборудования ВАЗ-21213
1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла.4. Электродвигатель омывателя фар*.5. Коммутатор.6. Аккумуляторная батарея.7. Стартер ВАЗ-21213.8. Генератор.9. Фары.10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора.14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла.17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы**.22. Датчик сигнализатора недостаточного уровня тормозной жидкости.23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света***.25. Реле включения элемента обогрева заднего стекла.26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар.28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота.32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя.34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей.37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала.40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель.43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света.48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона.50. Прикуриватель ВАЗ-21213.51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала.54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива.56. Комбинация приборов.57. Электродвигатель омывателя заднего стекла.58. Задние фонари.59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла.62. Фонари освещения номерного знака.63. Моторедуктор очистителя заднего стекла.
Порядок условной нумерации в колодках: А – очистителей ветрового стекла фар и заднего стекла, реле-прерывателя очистителя ветрового стекла; Б – датчика-распределителя зажигания; В – реле-прерывателя аварийной сигнализации и указателей поворота; Г – коммутатора; Д – трехрычажного переключателя; Е – выключателя аварийной сигнализации; Ж – реле включения ламп заднего противотуманного света; З – задних фонарей; И – комбинации приборов ВАЗ-21213.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полосой сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.
Второй вариант схемы НИВА 21213
1. Передние фонари2. Фары3. Электродвигатели очистителей фар4. Звуковой сигнал5. Электродвигатель омывателя фар6. Электродвигатель омывателя ветрового стекла7. Генератор8. Боковые указатели поворота9. Аккумуляторная батарея10. Электродвигатель отопителя11. Дополнительный резистор электродвигателя отопителя12. Реле-прерыватель очистителя ветрового стекла13. Стартер14. Электродвигатель очистителя ветрового стекла15. Концевой выключатель карбюратора16. Электромагнитный клапан карбюратора17. Блок управления электромагнитным клапаном карбюратора18. Коммутатор19. Свечи зажигания20. Датчик-распределитель зажигания21. Датчик контрольной лампы давления масла22. Датчик указателя температуры23. Штепсельная розетка для переносной лампы24. Катушка зажигания25. Датчик контрольной лампы уровня тормозной жидкости26. Реле включения очистителей и омывателя фар27. Реле включения обогрева заднего стекла28. Реле включения дальнего света фар29. Реле включения ближнего света фар30. Реле включения зажигания31. Реле включения стартера32. Выключатель контрольной лампы блокировки дифференциала33. Переключатель наружного освещения34. Прикуриватель35. Выключатель стоп-сигнала36. Выключатель света заднего хода37. Реле-прерыватель указателей поворота и аварийной сигнализации38. Основной блок предохранителей39. Дополнительный блок предохранителей40. Лампы подсветки рычагов управления отопителем, 41. Выключатель заднего противотуманного света42. Выключатель обогрева заднего стекла43. Переключатель электродвигателя отопителя44. Переключатель очистителя и омывателя заднего стекла45. Выключатель аварийной сигнализации46. Выключатель зажигания47. Контрольная лампа воздушной заслонки карбюратора48. Выключатель освещения приборов49. Подрулевой трехрычажный переключатель50. Выключатель контрольной лампы воздушной заслонки карбюратора51. Электродвигатель омывателя заднего стекла52. Выключатели плафонов, расположенные в стойках дверей53. Плафоны освещения салона54. Комбинация приборов55. Фонари освещения номерного знака56. Выключатель контрольной лампы стояночного тормоза57. Датчик указателя уровня и резерва топлива58. Задние фонари59. Электродвигатель очистителя заднего стекла60. Элемент обогрева заднего стекла 21213.
Дополнительные схемы
Схема включения указателей поворота и аварийной сигнализации
1 – лампы указателей поворота в передних фонарях; 2 – боковые указатели поворота; 3 – выключатель зажигания; 4 – реле зажигания; 5 – блок предохранителей ВАЗ-21213; 6 – лампы указателей поворота в задних фонарях; 7 – контрольная пампа указателей поворота в комбинации приборов; 8 – реле- прерыватель указателей поворота и аварийной сигнализации; 9 – выключатель аварийной сигнализации; 10 – переключатель указателей поворота.
Схема включения наружного освещения
1 – лампы габаритного света в передних фонарях; 2 – блок предохранителей; 3 – переключатель наружного освещения; 4 – выключатель освещения приборов; 5 – контрольная лампа наружного освещения в комбинации приборов; 6 – фонари освещения номерного знака; 7 – лампы габаритного света в задних фонарях; А – к лампам освещения комбинации приборов, выключателей и табло подсветки ВАЗ-21213.
Схема соединений системы управления электромагнитным клапаном карбюратора
1 – выключатель зажигания ВАЗ-21213; 2 – реле зажигания; 3 – катушка зажигания; 4 – блок управления; 5 – электромагнитный клапан; 6 – концевой выключатель карбюратора.
Блок плавких предохранителей ВАЗ 21213
РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ
Как заменить блок предохранителей на ВАЗ-2121 «Нива»?
Где находится блок предохранителей в Ниве
Блок предохранителей на Ниве находится в том же месте, что и большинство других предохранителей и реле – в монтажном блоке салона автомобиля, который расположен со стороны водителя под рулем. Чтобы достать его, необходимо отверткой выкрутить два шурупа, а затем, отжав верхний край крышки, отсоединить ее от приборной панели. После этого, сдвигая крышку вверх, следует вывести ее штифты из резиновых втулок и изъять деталь. Когда крышка окажется в ваших руках вы увидите блок предохранителей.
Интересный факт! Первый серийный автомобиль ВАЗ-2121, более известный как «Нива», сошел с конвеера в 1977 году.
Схема блока предохранителей в автомобиле
Важно! В инжекторных автомобилях Нива есть еще один блок питания системы впрыска, находящийся с левой стороны под рулем.Он отвечает за работу вентиляторов охлаждения,электрическогобензонасоса, блока управления, а так же реле системы впрыска.
Таким образом, блок предохранителей отвечает за работу всех важных реле Нивы. Для нормальной работы электроники автомобиля следует регулярно проверять предохранители и вовремя менять те, что вышли из строя.
Что делать если не работает предохранитель, как определить повреждение
Если предохранитель перестал работать нужно, провести диагностику элементов в самом блоке и определить неисправность. Для этого, ознакомьтесь с инструкцией к автомобилю. Согласно карте, можно выяснить, где именно расположен тот предохранитель, который отвечает за нужный вам электрический прибор. После этого следует провести его диагностику. Это можно сделать визуально или с помощью мультиметра. Если внутри предохранителя разорвана проволока или он обуглен – его следует заменить.
Мультиметр также покажет неисправность предохранителя. Для этого следует проверить напряжение на выводах. Если значения равны нулю – предохранитель испорчен и требует замены.
Интересно! Стоимость первых транспортных средств «Нива» составляла 9 000 рублей, что не на много уступало цене популярной и представительной «Волги».
Как снять и заменить блок предохранителей на Ниве
Для замены блока предохранителей на Ниве потребуется новый блок и ключ-головка на 8 мм. Сампроцессснятия и замены довольно простой, и все что от вас требуется – это выполнить ряд последовательных действий:
1. Отключите аккумуляторную батарею.
2. С помощью ключа снимите гайки, которые удерживают блок.
3. Демонтируйте блок предохранителей.
4. Отсоедините провода от старого блока и поочередно вставте их в новый.
5. Проверьте работу нового блока, включив аккумуляторную батарею. На этом процесс замены можно считать завершенным.
Важно! АКБ необходимо отключить в обязательном порядке, так как именно это действие сможет защитить вас от удара током.
Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.
Была ли эта статья полезна?Да Нет
ВАЗ 21213 | Замена предохранителей и реле
Монтажный блок реле и предохранителей установлен в моторном отсеке с левой стороны вблизи моторного щита.
На автомобиле могут быть установлены блоки как старого, так и нового (с ножевидными предохранителями) образца. Блоки разных конструкций не взаимозаменяемы.
Электрически цепи, защищаемые плавкими предохранителями (монтажный блок старого образца)
№ предохранителя (сила тока, А)
Электрические цепи, защищаемые плавкими предохранителями
Во-первых, оказалось, что блоки бывают разные! Визуально, они очень похожи, но например на одном вместо номера предохранителя который отштампован на корпусе блока, стоял его номинал, что на мой взгляд очень не удобно. То есть, не 1, 2, 3. а, например, 10А, 15А, 15А, и это при том, что все равно предохранители вы будите ставить другие!
Итак приступаем к покупке. Она производилась на Ленинградке (у Рамстора) – по совету друга из нашей конференции. Зная о качестве наших запчастей, последнее время я прошу приносить как минимум два экземпляра покупаемой мной продукции! У нас ведь каждая единица оригинальная!
Принесли два блока и один из блоков оказался кривым. Предохранители, а блок ими комплектуется, стояли не совсем под 90 градусов относительно корпуса блока. Вот такая незадача. Опять повторюсь, если хоть что-то не устроило, заставляйте продавца работать – он на то и посажен в магазине! Выбрали понравившийся блок, купили и, кстати, цена варьируется от 105 до 150 рублей. Я покупал за 145.
Всё, держим блок в руках и смотрим на предохранители. В блок вставлены «Аваровские» предохранители, что по тесту ЗР – есть гуд. Я их убрал в пыльный ящик, хотя, если кто-то предпочитает бюджетный вариант, то можно и оставить! Имеем такие номиналы в купленном блоке – 5 по 10А, 4 по 15А, 2 по 20, 1 – 5А и 1 – 20А. А нам нужно 8 по 7,5А (не считая прикуривателя) и 3 по 15 А. Я не знаю какой предохранитель(точнее какого номинала) нужен для прикуривателя! Кому-то может захочется вместо 7,5А поставить 10А – это дело вкуса! Я купил польские предохранители из теста ЗР под номером 3 – нужно 4 комплекта (цена 35 рублей), и, что самое приятное, в комплекте с ними идут щипцы. У кого есть блок – подтвердит, их фиг вытащишь оттуда рукой! Либо плоскогубцами, можно еще зубами или надо иметь немереную силу. Кстати о тугости вынимания кто-то уже писал в конференции. Щипцами, которые идут в комплекте, вытаскиваются как по маслу, кроме 1-го и 13-го, тут уж выкручивайтесь сами, так как щипцы не подлезают!
Вот вроде бы и все! Осталось только инсталлировать девайс! :о)))
Еще узнавал про колодки для подключения блока. Вот часть ответа из Волговской конфы: На Волге штатно проводка заканчивается несколькими блоками колодок, которые вставляются в блок предохранителей. На каждый блок (а их в Волге 2) идёт 4 колодки (1 на 3 предохранителя), на каждый предохранитель идёт 4 клеммы (2 вход, 2 вых.). Один предохранитель (первый) подключается без колодки.
Схема подключения флажковых предохранителей
Слева – фрагмент оригинальной схемы ВАЗ21213/214, справа – после подключения блока флажковых предохранителей:
Схемы подключения флажковых предохранителей
Начиная с 2001 года задние противотуманные фары включаются не просто выключателем напрямую, а с помощью электронного реле. Из-за этого появился еще один провод в малом блоке. Схема, которую нарисовал fulcrum – это как раз та, где противотуманки включались напрямую выключателем!
А вот схема подключения блока ножевых предохранителей с учетом доработки 2001-го года:
Приведу также схему для машин без этой доработки:
В процессе подготовки статей о волговском блоке предохранителей для этого сайта, а также переписываясь и обсуждая в конференции установку такого блока, я тоже загорелся идеей поставить такой блок. Опять же – руки чешутся хоть что-нибудь сделать с машинкой – ведь все, что я делал на прежних Нивках в течение нескольких лет, на нынешней я сделал сразу после покупки (см. статью «Работы на новой Нивке»).
Блок предохранителей я купил в магазине запчастей около Автозаводского моста рядом с ЗИЛом, там, где раньше был «Универсам». Там он стоит 95 рублей и позиционируется для 2106 и 21213. Точно такой же блок показан на фотографиях Жустрика выше. В волговском отделе магазина был почти такой же, но качеством похуже и стоил на десятку больше:-)
Еще были куплены тесловские предохранители и метр термоусадочного кембрика диаметром 6,4 мм (Царицыно, 25 руб).
Я решил установить блок на нижнюю поверхность торпеды левее рулевой колонки, примерно так, как это сделал Монстроход. Первоначально я собирался изготовить крепежные уголки из алюминиевого профиля, но, когда снял штатные блоки предохранителей, оказалось, что лучший уголок, чем штатный стальной кронштейн (на котором крепится малый блок) придумать трудно. В нем уже запрессованы шпильки М5, имеются штатные гайки под них, т. е. все, что нужно, для крепления.
Штатные кронштейны были распилены примерно в середине так, чтобы из каждого получился уголок, и на полке осталось место для отверстия, которым саморез будет крепить этот уголок к торпеде. На другой полке получившихся уголков были сохранены штатные шпильки для крепления блока.
Перемычки делались в домашних условиях. Хочу обратить внимание, что у штатных блоков по одному контакту («папе») на входной стороне блока и по два – на выходной. У флажкового же блока – по два «папы» на каждой стороне, т. е. имеются лишние «папы» на входе. Это дало возможность выполнить перемычки просто пайкой. Я вставлял в отверстия свободных соседних контактов перемычки, сделанные из толстых (1. 1,5 мм) выводов каких-то радиодеталей длиной 10-12 мм. Концы отрезков выводов отгибались вверх до уровня торцов «пап» и припаивались с использованием спиртоканифольного флюса. На эти пары выводов для изоляции были надеты кусочки термоусадочного кембрика так, чтобы кембрик торчал на 5-7 мм, после чего был произведен нагрев феном для осаждения кембрика.
Всего было сделано четыре таких перемычки между предохранителями 5-6, 7-8, 9-10 и 12-13. Перемычка между предохранителями 3 и 4 выполнена в жгуте проводом, решено было сохранить ее в первозданном виде.
Перед пайкой перемычек нужно принять решение, какая из сторон будет верхней: входная или выходная. До распайки перемычек блок совершенно симметричен, но предохранители удобнее считать слева направо. Я выбрал вариант, когда входная сторона – верхняя (ближе к торпеде, труднее закоротить). Но при установке оказалось, что жгут удобнее разводить, если входы снизу, а выходы – сверху, хотя больших затруднений раскладка проводов не создает. Рекомендую вариант, когда входы – сверху.
Следующий этап – крепление блока к торпеде. Блок был привинчен к шпилькам уголков так, чтобы дальние полки уголков торчали наружу («врастопырку»). Пара саморезов с резьбой 4 мм нашлась в бардачке. Слева внутри торпеды мешает кронштейн крепления, поэтому для левого уголка был приготовлен саморез покороче (на глаз – 10 мм). Отверстия намечались шилом по месту, затем сверлились дрелью (только в торпеде, но не в кронштейне ее крепления к кузову). Поскольку отверстия делались у самой кромки торпеды, риска попасть в отверстие каркаса торпеды не было. Нужно прощупать изнутри место сверления и убрать из этого района провода, чтобы случайно не повредить их сверлом.
При работах на новой машине (установка стеклоподъемников и электрокорректора фар, доработка звукового сигнала и проч.) я задействовал предохранитель №16 и подключился еще к нескольким предохранителям. Поэтому, не вникая в схему, я просто переставлял «мамы» подряд – с штатных блоков на новый: сначала верхнюю (входную) сторону, затем нижнюю, выходную. У каждой «мамы» штатный изоляционный кембрик я сдвигал на провод, снимал ее, поджимал пассатижами контакты, чтобы «мама» плотнее держалась и лучше контачила с выводом блока. Затем надевал на «маму» кусочек термоусадочного кембрика (25-30 мм), насаживал ее на «папу» и сдвигал термоусадочный кембрик на «маму».
«Мамы» держатся на штатном блоке весьма плотно. Я даже оторвал тонкий оранжевый провод – пришлось обжать новую «маму». Потом приспособился снимать их с помощью ключика на 8, действуя его кончиком («рожком»), как рычагом: «рожок» упирался в место «мамы», которым обжата изоляция провода. Когда все «мамы» были переставлены на новый блок, кембрики были осажены феном, а после остывания – штатные кембрики были по возможности сдвинуты на осажденные термоусадочные.
По идее, все такие работы нужно выполнять, сняв клемму с аккумулятора. Но мне очень не хотелось сбрасывать накопившиеся в памяти контроллера настройки. Поэтому я рискнул и клемму снимать не стал. Замыканий не было – я очень внимательно следил за проводами и контролировал каждое свое движение.
Вся работа заняла 2-3 часа чистого времени.
Результат – ничего не изменилось. Но, знаю это как радиоинженер, что ножевой контакт у флажковых предохранителей намного надежнее, чем простой прижим у штатных.
Да, еще зуд в руках на некоторое время поутих:-)
А вот как установил блок флажковых предохранителей Support1:
| |
| |
Автор пишет: «Мне показался удобным такой способ крепления, т. к. блок предохранителей спрятан за обшивкой, на него не будет попадать влага и грязь, а также при таком варианте установки удобно извлекать и менять предохранители пальцами без применения доп. инструментов».
Дополнение от 15.04.05, автор Trener.
При замене блока предохранителей данное улучшение, в виде номеров предохранителей, нарисованных масляной краской на блоке, позволит более легко найти нужный по номеру, а не отсчитывая их по порядку:
Дополнение от 20.12.06, автор Shun Piker
И насчет крепеления самого блока. Никаких самодельных-самопальных кронштейнов строить-гнуть не надо. Все прекрасно садится на штатные кронштейны-лапки. После снятия старого блока надо просто привинтить их обратно, как они были, опять же штатными гайками и подогнуть вверх (элементарно гнутся пальцами), чтобы шпильки на них торчали под небольшим углом вниз. Правда, гайки там закручиваются не до конца и лапки немного болтаются. Надо их так и оставить. После того, как все провода будут подключены, надеть блок на свободные шпильки лапок, при этом окончательно подгибая лапки, что называется «по месту» и прикрутить его к шпилькам второй парой штатных гаек. При этом лапки станут как бы в распорку и, в итоге, ничего болтаться не будет и блок будет располагаться почти горизонтально, причем за счет относительной гибкости лапок можно окончательно отрегулировать его положение, особенно относительно рулевой колонки и рычага открывания капота.
Давно хотел заменить родные блоки предохранителей – на флажковый блок. На Оке уже давно сделал, а вот до ниФки все руки не доходили.
Сама замена блоков – операция довольно простая и хорошо известная – тут главное все внимательно переставить, поэтому расписывать это процесс нет смысла.
А вот установку флажкового блока я решил сделать вот таким образом (данный метод уже давно внедрен на Оке и проверен временем).
1. Наверняка у всех в машине (или еще где-то) валяются вот такие футляры от панельки магнитолы, и мне кажется, что большинство ими не пользуется, так зачем же им пропадать?
2. Берем блок флажковых предохранителей, размечаем его положение в футляре, не забываем про отверстия под крепление:
3. Аккуратно, чтобы не сломать футляр, выпиливаем отверстие под блок (я сломал футляр, решив стамеской вырубить отверстие, потом уже лобзиком выпилил и склеил место поломки):
4. После этого идем и меняем штатный блок на флажковый блок.
5. Я решил промаркировать предохранители. Делал из того, что было под рукой – листок бумаги, скотч, ручка. Маркировал по следующему принципу: сверху – порядковый номер предохранителя в новом флажковом блоке, а снизу – апмераж предохранителя по мануалу (то есть то, что должно быть по мнению производителя). Там где через дробь: сверху – это номера предохранителей по мануалу, ну а снизу – их ампераж. Удобно и всегда понятно, что и где должно быть:
6. Если новый блок устанавливать на родные кронштейны, то предохранители будут «смотреть» вниз, что делает неудобным их замену, да и просто проверять тоже будет неудобно. Поэтому решил, что предохранители должны «смотреть» на водителя. Для этого изготовил вот такие кронштейны (размеров нет, так как в каждом случае будут индивидуальные):
7. Устанавливаем кронштейны. Без пары «проставочных» гаек все равно не обошлось :-):
8. Теперь все собираем и устанавливаем на место:
9. Вот как выглядит в закрытом положении, по-моему это лучше вполне прилично :-):
Моя доработка колодки служит для максимально быстрого и простого поиска перегоревшего предохранителя:
Система работает у меня с 2010 года. К сожалению, на момент изготовления фотоаппарата под рукой не было, поэтому некоторых промежуточных фотографий не будет.
Для воплощения задуманного Вам потребуется:
1. светодиод – 13 шт.;
2. токоограничивающий резистор (у меня- 1.5 кОм) – 13 шт.;
3. термоусадочная трубка (в неё должен будет «пролезть» резистор!);
4. кусок пластика (я использовал оргстекло, лучше взять что-нибудь менее твердое);
5. герметик или термоклей;
6. паяльник, припой, флюс;
7. дрель, сверло, инструмент пригодный для резки и обработки пластика;
8. прямые руки – 1 пара;
9. желание (без него не стоит даже начинать!);
10. пенные напитки – по желанию.
Первым делом необходимо закупить светодиоды, резисторы (если Вам трудно самостоятельно рассчитать номинал, то можно спросить у продавца), термоусадку. Затем можно приступать к выпиливанию-вырезанию пластикового кронштейна для наших светодиодов. Должно получиться что-то такое:
Полученную планочку для удобства дальнейшего монтажа лучше прикрутить к блоку предохранителей.
Подготовка светодиодов сводится к припаиванию к его выводу резистора и одеванию на него (на резистор и часть «ноги») термоусадочной трубки нужной длины с последующим её нагревом:
| |
Вставляем светодиод в просверленное для него отверстие и припаиваем его вывод к нижнему контакту соответствующего предохранителя, а вывод резистора – к верхнему. Пайка и укладка выводов не должна мешать клеммам проводов и предохранителям:
После того, как всё будет уложено и пропаяно, выводы светодиодов можно залить герметиком или термоклеем:
Монтаж готового блока описывать не буду – выше всё достаточно подробно описано.
Теперь, если у Вас сгорает предохранитель, достаточно просто при включенной нагрузке посмотреть на колодку – светодиод точно укажет на «виновника». Причем, наличие фонарика теперь вовсе необязательно – всё исправить можно и в полной темноте на ощупь:
| |
Начитался статей и решил таки переделать свои предохранители тоже на флажковые. И надумал совместить вместе всё вышеописанное, а именно контрольные светодиоды и коробочку от панельки магнитолы.
получилось вот такое чудо:
Спросите почему диоды по краям белые?! Это просто магазине не было 13 одинаковых диодов:) Пришлось брать разные. Ну, не беда! Кстати, да! Чтобы было меньше возни с паяльником я вполне не напрягаясь нашел в магазине диоды на 12 Вольт (на фото красные), остальные 4 на 3 Вольта, но к ним, как описано выше, надо паять сопротивление.
Вместо оргстекла я взял кусок ПВХ листа толщиной 3 мм. Вполне подходящие материал, так как достаточно мягкий для резки большим канцелярским ножом. Чтоб облегчить жизнь братьям нивоводам, вот вам рисунок с размерами скобы, в которую монтируются диоды:
Размер отверстия в коробке от панельки магнитолы должен быть 140*40 мм. Тогда всё влезет без помех.
Далее монтируем туда диоды и скручиваем винтиками с блоком предохранителей, дабы обеспечить целостность конструкции.
Затем берем в руки паяло и паяем:) Сразу скажу, что у меня хоть и паяло хорошее, но паялось плохо. даже с кислотой и то пришлось помучаться. видимо материал контактов на блоке такой.
Естественно не забываем про перемычки! Для пущей надежности я их все тоже пропаял. Воооон там на заднем фоне валяются:)
Бюджет составил 240 с копейками рублей на диоды, клеммы, термоусадку и 54 рубля блок предохранителей. Остальное все было:) Время на созидание 2 дня и то в течение рабочего дня, не торопясь:)
Форум сообщества владельцев автомобиля НИВА
Блок предохранителей
Re: Блок предохранителей
Сообщение Sunny » 27 сен 2012, 15:33
Re: Блок предохранителей
Сообщение Sash » 28 сен 2012, 08:58
Re: Блок предохранителей
Сообщение Antoha-21213-4×4 » 28 сен 2012, 10:35
Re: Блок предохранителей
Сообщение Валерий » 14 апр 2013, 15:07
Re: Блок предохранителей
Сообщение T-Rex » 15 апр 2013, 08:13
Re: Блок предохранителей
Сообщение Валерий » 15 апр 2013, 16:20
Re: Блок предохранителей
Сообщение T-Rex » 16 апр 2013, 16:03
Re: Блок предохранителей
Сообщение Валерий » 17 апр 2013, 11:20
Re: Блок предохранителей
Сообщение niva.ru » 24 сен 2014, 01:26
Re: Блок предохранителей
Сообщение Sash » 24 сен 2014, 08:52
Re: Блок предохранителей
Сообщение sergik_68 » 15 апр 2015, 20:39
Re: Блок предохранителей
Сообщение DimZar » 17 апр 2015, 17:06
Re: Блок предохранителей
Сообщение слава н » 17 апр 2015, 17:29
Re: Блок предохранителей
Сообщение DimZar » 18 апр 2015, 14:50
Re: Блок предохранителей
Сообщение слава н » 18 апр 2015, 17:12
Re: Блок предохранителей
Сообщение deni$k@ » 18 апр 2015, 19:02
Re: Блок предохранителей
Сообщение слава н » 18 апр 2015, 22:25
Re: Блок предохранителей
Сообщение deni$k@ » 20 апр 2015, 10:20
