Daewoo Matiz #ultras › Бортжурнал › Акустическая задняя полка

И в первую очередь спешу поздравить с наступившим Новым 2014 годом. )))Желаю всем прекрасного здоровья, замечательного настроения, всяческих благ и успехов во всех делах и начинаниях. С Новым годом, друзья, с новым счастьем. )))

Итак, продолжим.)))О задней полке в машину я начал мечтать спустя пару месяцев после покупки.На тот момент еще не было тонировки и мне очень хотелось скрыть от посторонних то, что у меня лежало в багажнике.А машину я не тонировал потому, что только учился ездить.)))

Начал шерстить инет и нашел уже готовый вариант — купи и устанавливай.Но цена на данный девайс вкупе с отзывами о ее профпригодности (провисает и акустику не установить) отбила всю охоту ее приобретать.Поэтому решено было изготовить своими руками.Тем более деревянная полка самое то для акустики.)))

В магазине «Автокорея» были куплены держатели для полки, клипсы для их установки и 2 кнопки крепления тросика.Сколько все это стоило, уже не помню.)))Но можно приобрести на Экзисте, вдруг кому пригодится:
Облицовка задка левая (оригинальный номер 96566391) — 1 шт.
Облицовка задка правая (оригинальный номер 96566392) — 1 шт.
Саморез (оригинальный номер 94520333) — 3 шт.
Клипса крепления (гайка-саморез) облицовки (оригинальный номер 94515248) — 3 шт.
Кнопка крепления тросика (96320520) — 2 шт.

После установки держателей, принялся за шаблон полки поскольку срисовать было не с чего, а вариант из интернета меня не устраивал.Тем более так нагляднее.Изготовил его из картона.Фанера для изготовления полки была благополучно найдена на работе.Срисовал и выпилил лобзиком.Затем все края зашкурил и отложил на неопределенное время.)))

Так готовая полка благополучно пролежала 1,5 года.После тонировки надобность в ней совсем пропала.Но месяц назад я про нее вспомнил и решил воплотить мечту в реальность.)))

Пару слов об акустике.В базовой комплектации мы имеем штатную магнитолу и только динамики в дверях.Но провода под задние динамики проведены и спрятаны под боковыми обшивками.Слева — желтый и коричневый, справа — синий и голубой.По полярности — коричневый и синий (+), желтый и голубой (-).Это важно.)))

Далее в магазине радиодеталей купил разъемы «мама» и штекера для отсоединения динамиков, чтобы полку можно было убирать при перевозке крупных вещей.Также был куплен метр карпета за 170 рэ, вырезаны отверстия под 13 см динамики и полка была обшита.

Источник

Daewoo Matiz › Бортжурнал › Переделка акустической полки

Собственно тема говорит сама за себя… Но т.к. во время переделки я подскользнулся и упал прямо на почти переделанную полочку…

Пришлось ковырять новую… помнится кто то просил чертежи полки… специально для вас организовал и начертил в PAINTe чертёжик музыкальной полки…

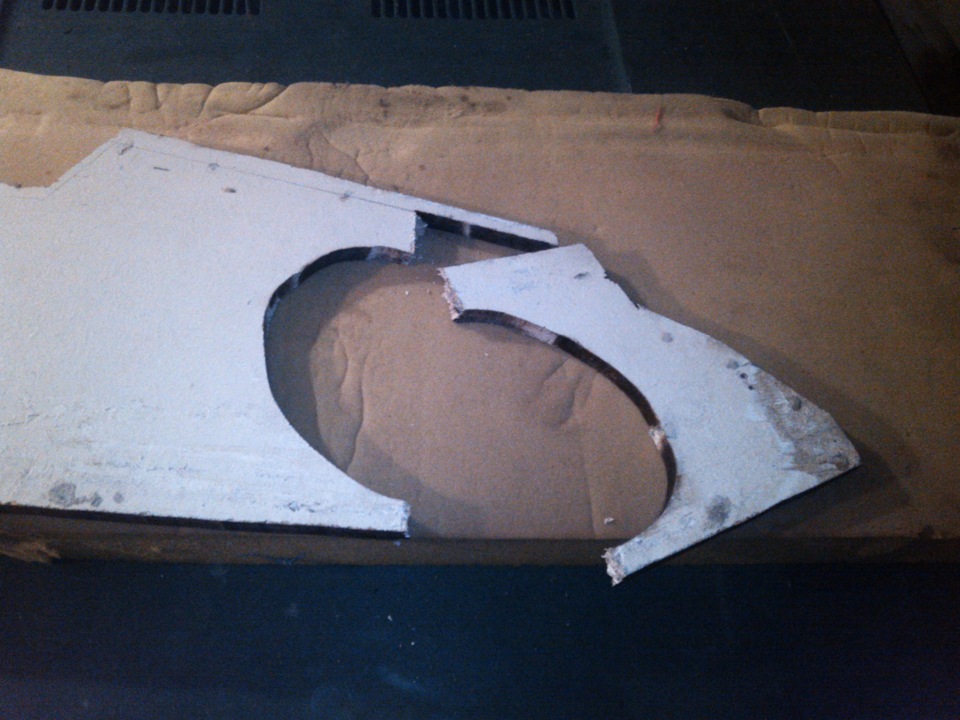

Вот сама выпилинная основа с разметкой на карпете обычным мылом (У мамы в швейной машинке взял! хд))

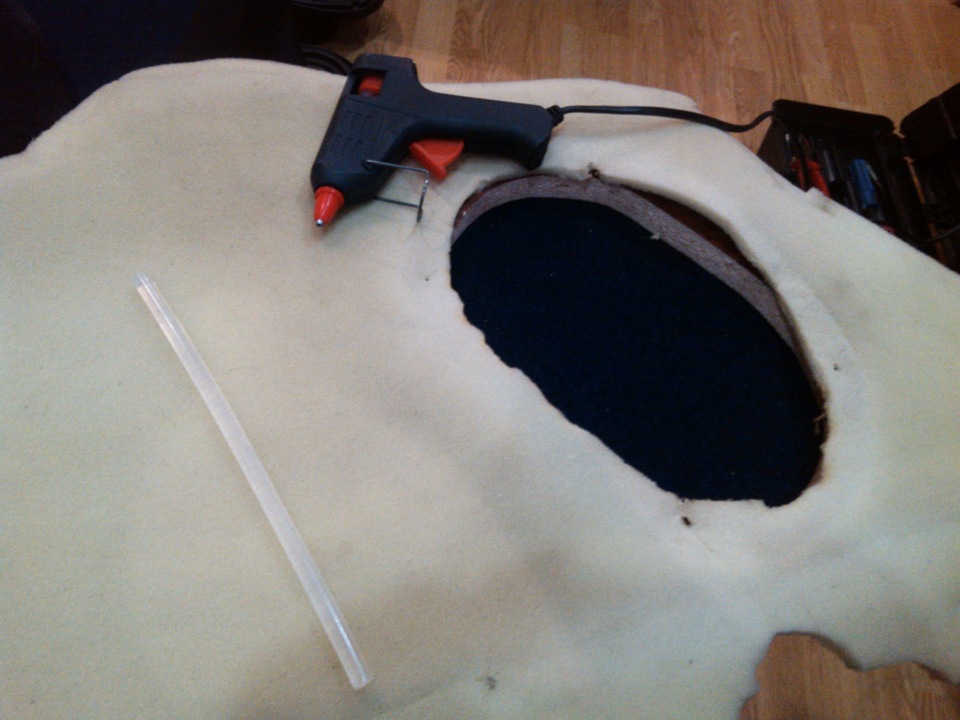

Проклеивал паралон термоклеем… больше дешёвого клея не было под рукой… лиж бы паралон там держался при натяжке карпета и всё…

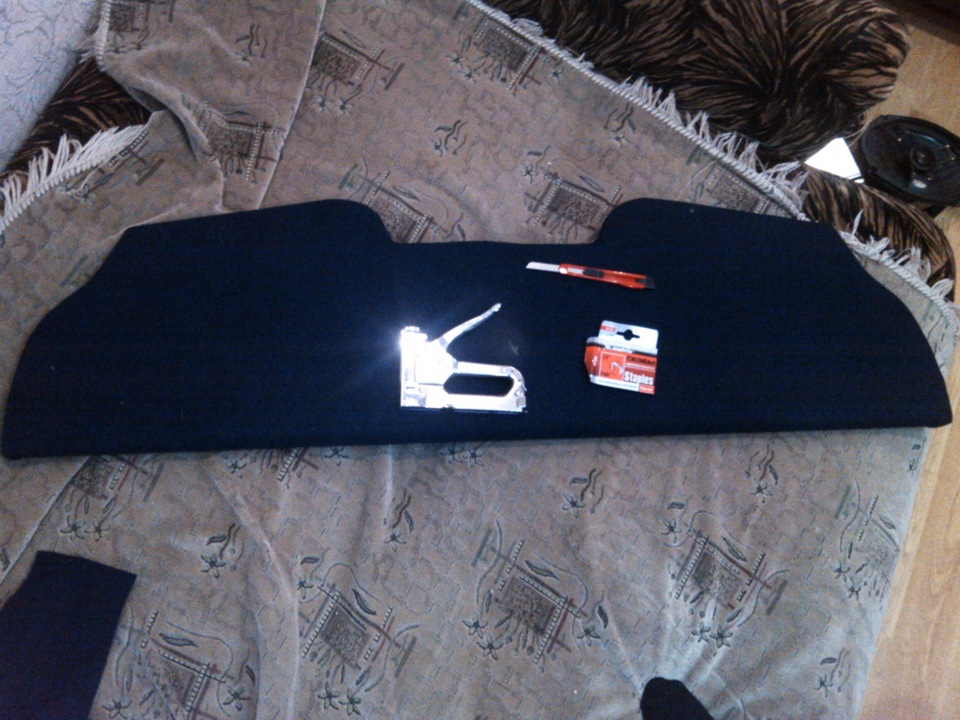

Дальше собственно и сама натяжка карпета… натягивал с большого прямого края… так потом легче остальное протягивать…

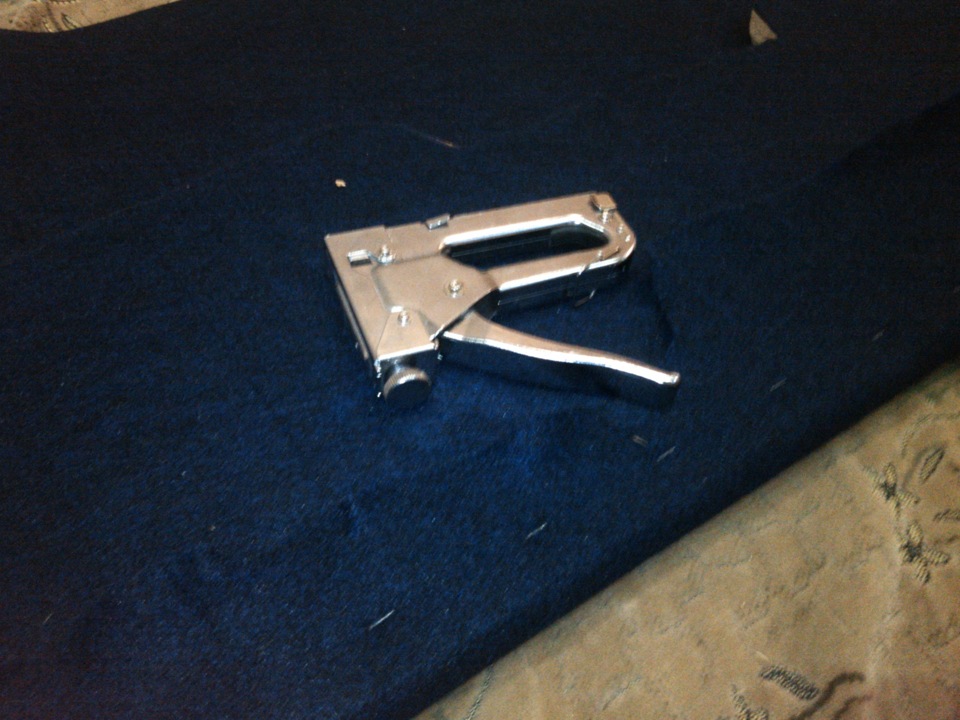

протягивал всё с помощью мебельного степлера… немного плохо заходили скобы в доску… но карпет держит на ура!

Далее я вырезал отверстия под колонки (размер сами прыкидывайте т.к. каждая колонка в милиметрах расходится за исключением посадочных болтов…) ну и края проклеил тем же термоклеем… сразу скажу что вещь хорошая и нужная! Всем советую купить!

Ну почти всё… дальше я протянул к одному концу провода (медные сечением 1,5 мм²) и закрепил пластиковыми скобками с гвоздиком для крепления например телевизионного кабеля

вы спросите меня зачем я сделал здесь штекер? Отвечу вам просто: для того что бы снять полку по необходимости не отсоединив провода от самой калонки (на самих колонках у всех почти хлипкие площадки под клеммы) не тревожить клеммы и не путать полюсовку проводов ну и штекер для новой «ФЕНЕЧКИ» которая будет в следующем бортовом журнале…

Итог проделанной работы я закрепил на мебельные уголки и конечно саморезы! вот готовый результат!)) Радуйтесь, оценивайте, спрашивайте, незабываем лайкать и конечно же делайте по моим чертежам…

Источник

Daewoo Matiz Matt ☆ › Бортжурнал › #2. Акустика, часть 1.

Доброго времени суток!

Итак, вот и настал тот день, когда приехали наконец мои динамики. Как я и писала, блины на заднюю полку взяла Pioneer TS-G6912 I (6х9), а вот передние решила выбрать немного получше и взяла Pioneer TS-1339R (13см).

Сегодня утром поехала в гараж с полной решимостью поставить все и сразу) Но вот незадача — в Москве второй день льет дождь, а динамики ставить нужно было на улице — в гараже свет никакой. В итоге, больше половины времени пришлось отсиживаться в гараже, а когда дождь прекращался, быстро-быстро разбираться с дверьми)

Поставила, включила, и разочарование испарилось.
Из плюсов — звук на штатных динамиках стал куда чище и громче, очень удобные настройки эквалайзера, а самое главное, чего не было в Кларе — usb и aux входы и возможность слушать музыку с карты памяти.
Из минусов — когда ехала домой с включенным радио, звук периодически пропадал на пару секунд (хотя, может это из-за погоды?). И второй минус, хотя даже не знаю, стоит ли считать это минусом, это отличная от динамиков фирма.

Что мне удалось сделать сегодня в такую погоду, так это снять обшивку с передних дверей

И запилить туда новые динамики

ГУ: Hyundai H-CDM8065
Передние динамики: Pioneer TS-1339R (13см)

Вот, в общем-то, на сегодня и все. Акустическую полку решила делать сама, кусок фанеры есть, осталось докупить по мелочам, и можно ставить блины) Об этом расскажу чуть позже, когда все будет готово.
Настроила ГУ под новые динамики, звук очень порадовал — с тем, что было, не сравнить. Короче, пока довольна) Думаю, с полкой и блинами будет самое то.
Шумки конечно не хватает, что вгоняет меня в печаль 🙁 А еще думала, стоит ли ставить саб. Валяется в гараже, и если ставить, то займет почти весь багажник. Без багажника как-то тоже не очень весело, да и нужно ли это, учитывая купленную мною акустику? Пока обдумываю этот вопрос.

Спасибо за внимание, и удачного дня 😉

Источник

Daewoo Matiz Резвый БЕСТ в максималке › Бортжурнал › Заменил задние колонки.

Приобрели для Матизки супруги вот такие вот колоночки

А это штатные колонки матизки которые стояли с момента покупки, новые я решил мастырить на их место.

Вот так собственно всё и получилось — новые блины выглядывают за пределы облицовки приблизительно на 1,5-2 см, но это ничему не мешает, зато стоят они на всех четырёх крепежах и стоят довольно жёстко и уверенно.

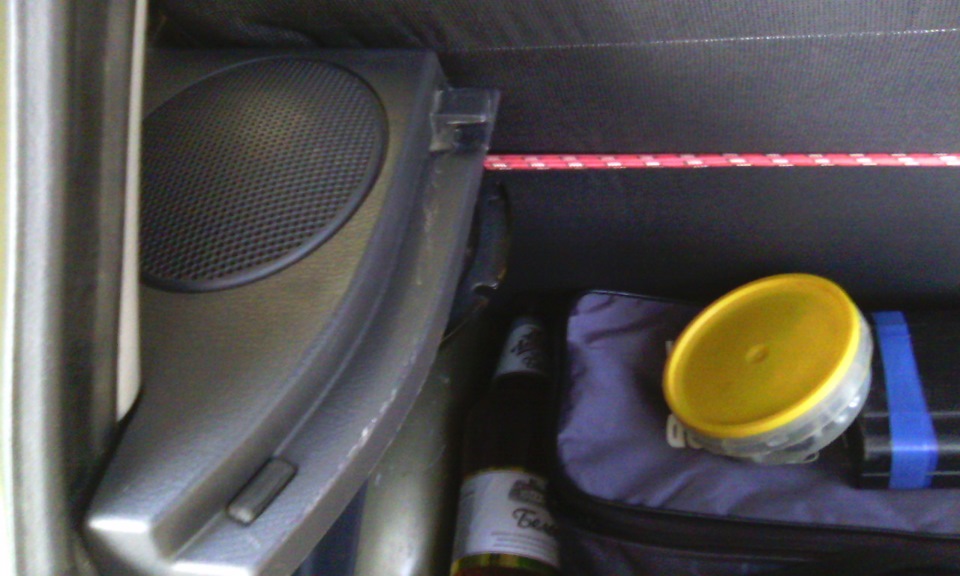

На следующем фото видна полка в опущеном состоянии, как видите ничего не мешает.

Здесь вид с поднятой полкой.

Все фотки с телефона, так что извините за качество.

Daewoo Matiz 2006, двигатель бензиновый 1.0 л., 63 л. с., передний привод, механическая коробка передач — автозвук

Машины в продаже

Daewoo Matiz, 2006

Daewoo Matiz, 2010

Daewoo Matiz, 2014

Daewoo Matiz, 2008

Комментарии 16

Вперёд ставить компонент и обязательно шумку.

я так тоже установил но при хорошем басистом звуке стала задняя полка греметь — что можно с ней придумать?

Я так думаю, либо дополнительные рёбра жёсткости приделать ввиде пары продольных реечек прикрученных снизу полки, либо дополнительные уплотнители лепить по месту путём научного тыка, ну или полку сделать новую жесткую.

А зачем на зад блины? Ведь есть овальные динамики как штатные…

Разве 17-ки подходят в штатные отверстия?

Ну немного выпирают в сторону полки (но это совершенно ничему не мешает) — на фото это хорошо видно, а по всему остальному встают без проблем.Что бы мембрана динамика не упиралась в ребро жёсткости штатной решётки на каждый шуруп держащий динамик я одел кусочки резинового шланга диаметром около 1см и такой же длины, они не позволили при затягивании прижать динамик вплотную, выполнили роль своеобразных втулочек.Два шурупа идут чётко в штатные места, а два встают немного под углом, но затягиваются отлично.Можно просто поставить проставочные кольца из дсп, таким образом уйдя и от перекосов на шурупах и от резиновых втулок, но мне было проще сделать так как я сделал.В итоге вся работа по замене динамиков заняла минут 40, это с учётом выпитого литра пива, так что судите сами.

Ну неплохо, главное чтоб звук был отличный… Так получается эти резиновые вставочки становятся между железом динамика и штатной решётки?

Именно так.они обеспечивают дистанцию между штатной решеткой и динамиком.В плане звука, получилось не плохо, но не хватает басов, даже и не знаю как тут быть.
По поводу передних динамиков даже не знаю, менять конечно буду, но на что.

Ну немного выпирают в сторону полки (но это совершенно ничему не мешает) — на фото это хорошо видно, а по всему остальному встают без проблем.Что бы мембрана динамика не упиралась в ребро жёсткости штатной решётки на каждый шуруп держащий динамик я одел кусочки резинового шланга диаметром около 1см и такой же длины, они не позволили при затягивании прижать динамик вплотную, выполнили роль своеобразных втулочек.Два шурупа идут чётко в штатные места, а два встают немного под углом, но затягиваются отлично.Можно просто поставить проставочные кольца из дсп, таким образом уйдя и от перекосов на шурупах и от резиновых втулок, но мне было проще сделать так как я сделал.В итоге вся работа по замене динамиков заняла минут 40, это с учётом выпитого литра пива, так что судите сами.

А передние динамики в дверях не будешь менять и на какие? Тоже 17-ки?

Ну немного выпирают в сторону полки (но это совершенно ничему не мешает) — на фото это хорошо видно, а по всему остальному встают без проблем.Что бы мембрана динамика не упиралась в ребро жёсткости штатной решётки на каждый шуруп держащий динамик я одел кусочки резинового шланга диаметром около 1см и такой же длины, они не позволили при затягивании прижать динамик вплотную, выполнили роль своеобразных втулочек.Два шурупа идут чётко в штатные места, а два встают немного под углом, но затягиваются отлично.Можно просто поставить проставочные кольца из дсп, таким образом уйдя и от перекосов на шурупах и от резиновых втулок, но мне было проще сделать так как я сделал.В итоге вся работа по замене динамиков заняла минут 40, это с учётом выпитого литра пива, так что судите сами.

слушай а как ты снял сами держатели динамиков? а то я помню не снимавши их выкручивался в три погибели пока прикрутил динамики )))))

Там всё элементарно — три шурупа с каждой стороны, по два со стороны задней двери и по одному под спинкой заднего сиденья.Откинь заднюю спинку и сразу увидишь.

Источник

Daewoo Matiz › Бортжурнал › Установка задних динамиков на Daewoo Matiz

Всем привет!
Недавно заменил штатную магнитолу на новую, Kenwood KMM-102GY, 12 лет машинка бегала со штатным радио-ресивером. Фото отчета по замене магнитолы нет, так как устанавливал до регистрации на Drive2.
После установки новой магнитолы, конечно многое изменилось, но как говориться хочется большего.
Матиз в базовой комплектации, поэтому задние динамики отсутствуют. Размер штатных динамиков 6″х8″.
Нашел динамики фирмы JBL, модель GTO-6428, покупал здесь Онлайн-трейд

Решил произвести установку в штатные места креплений. Для этого были приобретены в Экзисте
держатели (левый и правый)
левый96566391
правый96566392

винты крепления динамиков к держателям, всего 8 шт.
94520176

Для крепления держателей к кузову нужны саморезы (клопы) 3 шт.
94520326

и тело с 4-гранной шейкой, в него вворачивается саморез, всего 3 шт.
94515248

вставляются в эти отверстия

Перед тем как прикрутить динамики к держателям, снимаем верхний ободок, иначе не поставить.
он слегка приклеен, подцепить ножом или тонкой отверткой.

Сами динамики идеально подходят по креплениям в штатные отверстия

Разъемы для подключения проводов отличаются от штатных, придется резать фишку

Крепим держатели с динамиками к корпусу и подключаем фишки, все стоит на месте, все работает

Звук хороший, пока все нравится.
До задней полки пока руки не дошли.

Daewoo Matiz 2004, двигатель бензиновый 0.8 л., 52 л. с., передний привод, механическая коробка передач — автозвук

Машины в продаже

Daewoo Matiz, 2014

Daewoo Matiz, 2010

Daewoo Matiz, 2008

Daewoo Matiz, 2006

Комментарии 13

Как понять в описании ты пишешь 6×8″ а на коробке написано 4×6″

у меня тоже самая бедная(дочь купила) даже антены нет, как кстати вышел из положения? и поп поводу размера динамиков на коробке одно в тексте у тебя другой, на коробке правильно так понимаю

Антенна была, так как шёл штатный радио ресивер, на фото инфа верная

подскажи пожалуйста а провода к задним динамикам уже были?

Да, выведены, самая бедная комплектация

Скажите, пожалуйста, подойдут ли обычные круглые динамики (как в передних дверях) в эти держатели?

приветствую.осмысливал и я эти динамики, но сопративление у них 2 ом, задавал вопрос на сайте производителя по поводу такого нестандартного сопротивления-говорят они эта линейка исключительно для работы с усилителем, а посему заказал оригинал динамики.

Почему 2ома?на первой фото на упаковке другая информация: 4Ома.

перешел во вашей ссылке в магаз, там 2 ома)

Все верно, 2 Ома сопротивление одного динамика, если быть точнее, то замер мультиметром показал 2.7 Ома.

Почему 2ома?на первой фото на упаковке другая информация: 4Ома.

Оба динамика принадлежат одной акустической системе, подключаются к одной магнитоле, а значит в данном случае к одному встроенному усилителю. Сопротивление считается в общем для акустической системы 2+2=4 Ом.

приветствую.осмысливал и я эти динамики, но сопративление у них 2 ом, задавал вопрос на сайте производителя по поводу такого нестандартного сопротивления-говорят они эта линейка исключительно для работы с усилителем, а посему заказал оригинал динамики.

Вы правы, в идеале, для более качественного звучания рекомендуется использовать усилитель. Также некоторые моменты зависят от головного устройства и акустики в целом, например в дверях у меня стоят 13 cм динамики Alpine SXE-13C2G. В целом, после установки задних динамиков JBL, звук в общем значительно улучшился, стал более объёмным.
