Как поменять вентиляторы на ниве 21214
Лада 4×4 3D Нива › Бортжурнал › Замена вентиляторов охлаждения двигателя
Продолжение вчерашней истории с вентиляторами…
Перед тем, как выехать с работы домой, на всякий случай решил ещё раз проверить работу вентиляторов. Сработать они сработали, но со страшным визгом — крыльчатка тёрлась об корпус. Решил не рисковать и всю дорогу ехал с включённой печкой.
По дороге заехал в «Планету Железяка», с целью приобрести новый вентилятор в сборе. Было два варианта: залежавшийся лузаровский и тольяттинский (ООО «ВЕНТО»). Лузаровский дороже, качество пластика лучше, коробка красивее, но смутила большая разница в зазорах между крыльчаткой и корпусом (с одной стороны больше, с другой меньше). В тольяттинском исполнении всё точно по центру, так что решил остановится на нём.
Сегодня утром приехал на работу пораньше, загнал машину в цех и минут за 30 всё сделал. Ещё минут 30 убирал за собой :)) Всё достаточно просто и относительно удобно: отключаем два разъёма, откручиваем решётку радиатора, два верхних болта крепления радиатора, два нижних болта крепления вентиляторов и достаём их со стороны бампера. Единственная сложность, с которой столкнулся — провода к противотуманкам проходят через решётку, из-за чего я не мог снять её полностью. Пришлось открутить фары и уже вместе с ними сдвинул решётку в сторону. Сборка в обратной последовательности.
Лада 4×4 3D 2015, двигатель бензиновый 1.7 л., 83 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Лада 4×4 2121 Нива, 2017
Лада 4×4 2121 Нива, 2021
Лада 4×4 2121 Нива, 2014
Лада 4×4 2121 Нива, 2011
Комментарии 18
Крыльчатка цепцепляется из-за разбитого подшипника в моторчике. Достаточно заменить моторчик (продаются в свободной продаже за сущие копейки ) и ездить дальше, покупать полностью в сборе два вентилятора совсем не обязательно
Вот знал ведь, что так и будет ) Вот где ты вчера был? )))
Ну и ладно, поменяю моторчик, будет про запас лежать ))
Вот знал ведь, что так и будет ) Вот где ты вчера был? )))
Там можно даже моторчик не-менять, я менял подшипник оба вентиля вышло починить 75 р
Крыльчатка цепцепляется из-за разбитого подшипника в моторчике. Достаточно заменить моторчик (продаются в свободной продаже за сущие копейки ) и ездить дальше, покупать полностью в сборе два вентилятора совсем не обязательно
А моторчик точно отдельно в продаже есть? Может есть номер?
А я свои дребежащие, шумящие не меняю. Потому как качество продаваемых запчастей обычно в разы хуже.
Не зря просят подарить старые.
Старый в запасе останется 😉
Блин, у меня вопрос, как раз по теме — у меня вентилятор в Ниве только один — внутри моторного отсека, то есть между радиатором и двс. Но перед радиатором есть какая то хрень круглая пластмассовая — по виду в ней должен стоять вентилятор (но только один и явно меньше чем на ваших фотках). Я вот не пойму на 21213 как должны стоять радиаторы? Подскажите?
И ещё один не по теме вопрос — как ездится с запаской на крыше? Просто я в этом способе вижу единственное решение по запаске! Что скажите, нормальный способ?
нв 213 карбюраторе таких по умолчанию нет, штатно стоит крыльчатка на шкиве помпы и крутится от ремня… я себе на старушку сам такие ставил+ китайское термореле с установкой температуры включения/выключения ru.aliexpress.com/item/1p…ersion=&categoryId=153709
Блин, у меня вопрос, как раз по теме — у меня вентилятор в Ниве только один — внутри моторного отсека, то есть между радиатором и двс. Но перед радиатором есть какая то хрень круглая пластмассовая — по виду в ней должен стоять вентилятор (но только один и явно меньше чем на ваших фотках). Я вот не пойму на 21213 как должны стоять радиаторы? Подскажите?
И ещё один не по теме вопрос — как ездится с запаской на крыше? Просто я в этом способе вижу единственное решение по запаске! Что скажите, нормальный способ?
Лада 4×4 3D › Бортжурнал › Установка электровентиляторов в ниву 21213 с возможностью принудительного включения и выключения
Я всегда катал на штатном охлаждении 21213 (принудительный мех вентилятор), на 29 колесах его хватало с лихвой, не видел не одного момента, когда бы нужно было переходить на электровентиляторы. Помпа при этом стоит TZA Powerfull, работа ее меня полностью устраивает.
Но после установки 31 сильверов начались проблемы – что не покатуха – киплю.
Особенно было тяжко в нашу последнюю покатушку, когда я катался по ковровому болту, а потом мы всем скопом ночевали в лесу)))
Причин кипения вижу несколько:
— возросшие нагрузки из-за установки сильверов
— более «грязные» покатушки
— тысячу лет не менял тосол
— принудительный вентилятор постоянно кидает грязь на радиатор забивая его, при этом сам радиатор нормально во всех режимах не продувает.
Лечить решил комплексно, потому обрисовал такой список работ:
— промывка системы и переход с тосола на антифриз G12
— демонтаж мех. вентилятора и установка спаренных электровентиляторов от 214 с возможностью принудительного включения/выключения (а то в бродах и болотах кидаем много воды/грязи)
Для реализации было закуплено:
— вентиляторы 214 Венто
— крепления радиатора 2108
— патрубок от газели и датчик температуры 87-92
— силовые реле 50А с разъемами – 2шт
— лягушки под предохранители 30А – 2шт.
— антифриз Синтек G12 – 11л
Сначала слил тосол и охренел – слилась сплошная ржавчина. Надо не забывать менять ОЖ хотя бы по регламенту.
Промыл сначала водой, два раза. Вот пример воды после второй промывки:
Потом пролил двигатель и радиатор вывернув пробку из блока. Стало чище, но стало понятно, что без лимонной кислоты не обойтись.
Лимонную кислоту уже когда то использовал на своей ауди. Отмывает хорошо, но не так жестко, как химикаты из магазина. До кучи еще и стоит копейки.
Было куплено 2 пакета по 80гр лимонной кислоты и 20л дистиллированной воды. Бадяжил 1 пакет на 5л. Промывка штатная, заливаем, даем работать в разных режимах 15-20 минут.
После такой промывки обязательна промывка водой. Опять же промывал дистиллятом.
После таких процедур у нас течет вот такая чистая вода.
Потом демонтировал сам радиатор для установки вентиляторов, да и сам радиатор надо было почистить.
В гаражных условиях идеален вот такой вариант:
Чистим радиатор щеткой, выдуваем пыль, потом промываем из баллона. Соты не гнет, расход воды маленький, а моет нормально.
Потом демонтировал мех-вентилятор. Теперь для прикручивания шкива помпы нужны более короткие болты, я их естественно забыл купить, но болгарка решила все проблемы.
Потом начал ставить вентили.
На нижние крепления одел резинки крепления радиатора 2108, предварительно отрезав от них дно.
Диаметр крепления с резинкой получился 16мм. Одно отверстие было, но маленькое, его надо рассверлить, второе отверстие размечаем по месту.
Верхние крепления все почему то гнут, а у меня встало и так без проблем.
Дальше врезаем по месту датчик в верхний патрубок. Датчик ставил с бронзовым кольцом, кольцо отжигал перед установкой.
Залил антифриз, при этом в двигатель заливаю обычно через верхний патрубок печки, так практически не надо выгонять пробки.
А дальше… Дальше то, что я терпеть не могу – часть электрическая.
Собирал все во по этой схеме:
Монтаж проводки – скрутка + пайка. Силовые провода 4 квадрата. По возможности все закрывал в гофру.
Вышла вот такая проводка.
Смонтировал проводку и запустился. В выключенном положении тумблера – автоматический режим (работа от датчика температуры), так же есть режим принудительно включения и отключения.
Все работает. Кнопку прокинуть не успел, была ночь на дворе, но это не долго.
Плюс не поставил расширительный бачок. Старый был грязноват, потому ставить его рука не поднялась. Буду ставить оригинальный бачок от Весты, по совету Влада Бочкова. Но это уже мелочи. Главное наконец то собрался и перешел на более продуктивную и удобную систему охлаждения.
А да, еще купил модную решетку от урбана.
Надо будет найти мелкую сетку и тогда уже буду ставить. Интересно на сколько ее хватит? одна или две покатухи?)))
Upd. По советам из комментов исправил свой косяк — выкинул дешёвые лягушки предохранителей с чахлыми проводами и поставил блок доп предохранителей от газели. Преды поставил 30А, блок поставил на корпус печки, рядом с аккумулятором.
Только вчера делал запись, где описывал проблему в пробке с высокой температурой ож, так вот — ДРАЙВ2 реально СИЛА, спасибо огромное товарищу Павлу (у него кстати очень симпатичная Нива — ×ЧЕРНЫЙ РУССКИЙ×) за подсказку как проверить вентиляторы самостоятельно. У меня к тому же всё для этого было — ОБДэшник и програмка «OpenDiag» установленная на телефон. Проверяю предохранители, по совету братьев-НИВАводов, оба целые…
Дальше иду снимать решётку радиатора — 6 винтов и 4 свмореза — вуаля, всё готово —
Пробую самостоятельно достать разъём, но нужно скидывать защиту и снизу восстанавливать соединение проводов… На улице холодно, на улице я уже давно, пальцы замёрзли везде, морда уже обмёрзла от ветра… Решаю попытать счастье, звоню в сервис Компас, что в Подольске у нас, как раз в 5 минутах езды от дома — электрик свободен, ура, мчу к нему!
Попадаем с Нивкой в тёплый бокс, о как же хорошо копаться с машиной в тепле!
Выбираем самое оптимальное на наш взгляд решение — чуток подогнуть радиатор, что бы вытащить от туда клеммы, а то или лёжа на полу снимать защиту, или снимать с креплений радиаторы — их два… — получилось довольно таки прилично, хотя и обидно за радиатор чуток —
Вот такие дела, ребята… Очень обидно за такое качество деталей, особенно отвечающих за охлаждение двигателя!
Бегу в магазин через дорогу за проводами, термоусадкой и изолентой. Потом пулей в сервис.
Иван (электрик) всё уже подготовил — убрал фишки и зачистил провода.
Делали на скрутки + изолента + термоусадка + изолента = збс вроде)))
Единственный минус, который заметил при работе с этой програмкой — если включил «реле 1», то «реле 2» уже не подключится! Нужно выйти и зайти снова в приложения — то есть переконектиться! И наоборот так же — если включил «реле 2», то к «реле 1» уже не даст доступа… Но это мелочи уже! Всё равно прога КЛАСС! Всем советую! =)
На всё про всё ушло меньше 1.000 рублей и пол дня выходного дня, который хотел провести с дочкой, но всё что не делается — всё к лучшему, потому что уж лучше оперативно выявить и устранить проблему, чем закипеть с утра пораньше посередине лесной дороги в стужу! =)
Подведя итог — ПРОВЕРЯЙТЕ ФИШКИ ВЕНТИЛЯТОРОВ — очень плохо они сделаны с завода! Заизолировать или залить герметиком надо их что ли… А то мотор можно вскипятить! 🙁
Ну и фото рядышком — большой КирюХа и миниатюрная СинеГлазка — люблю их)))
Всем позитива и не печалиться по пустякам! Жизнь — прекрасна! Наверное… 😉
ПРОДОЛЖЕНИЕ ИСТОРИИ В ТРЁХ ЧАСТЯХ — РАЗ / ДВА / ТРИ =)
ГАЗ 24 Red Sabre V8 › Бортжурнал › Борьба с шумностью вентиляторов Ваз-21214(Нива)
Как вы помните, вот в этой записи я сокрушался по поводу шумности вентиляторов.
Я помнил про совет Mebelist хорошенько напичкать их смазкой, но всё откладывал на потом, на завтра, в понедельник и т.д.
И вот, в недавней поездке, повернувшись в пробке к своим попутчикам и весело рассказывая как у меня в детском садике в далеком юношестве угнали санки и как в последствии я сбежал на поиски своего транспорта, но улыбки ответной от своей шутки не заметил. Бросив мельком взгляд в зеркало заднего вида я всё понял, нахмуренное лицо с дергающейся бровью говорили о многом, и в том числе что нервами пренебрегать нельзя. Нет, ну правда! 30% людей смотрят на внешний вид, 50% оборачиваются на включившиеся вентиляторы.
Приехал, снял, унес домой и поутру задумчиво дымя сигаретой решил все же взяться за подобную работу.
Смазку использовал вот такую:
Другой собственно и не оказалось)
Крыльчатку крепит пружинный фиксатор-скоба:

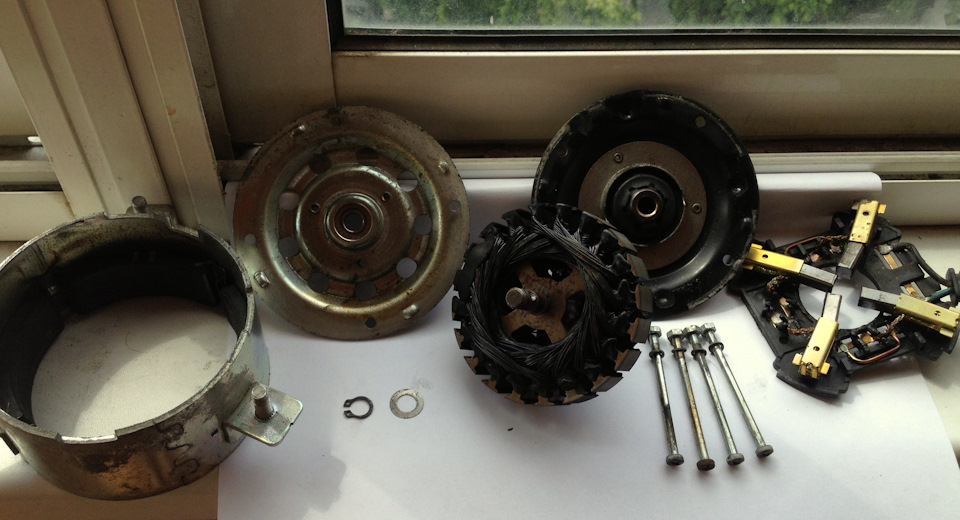

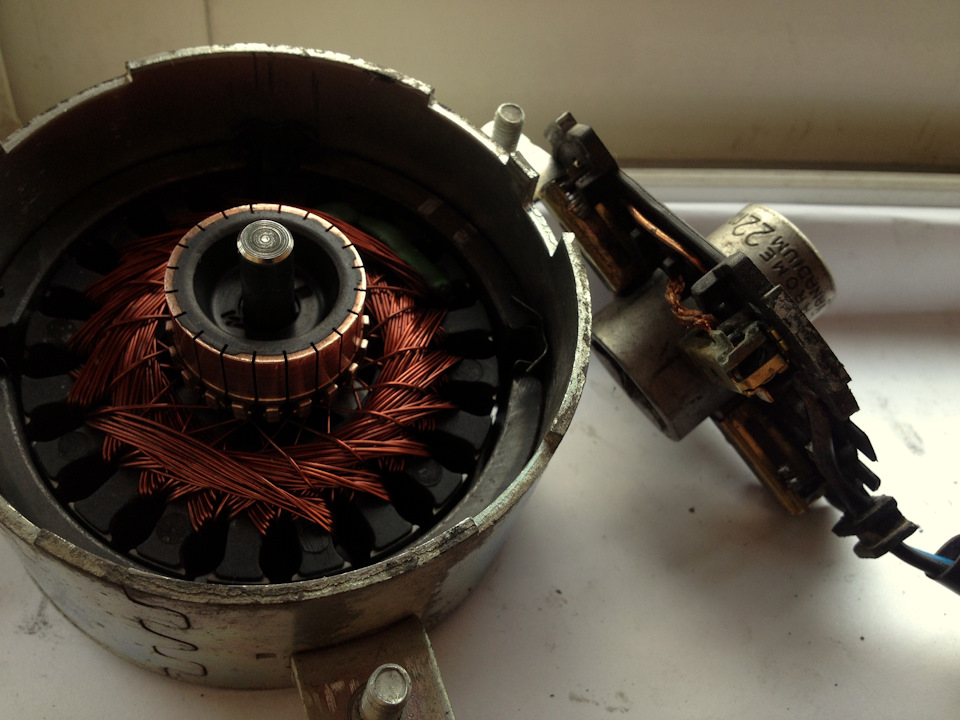

Общий вид одного из электродвигателей:
Обратите внимание как почернел лак на обмотке, это произошло после того как в винт намоталась и умерла тряпка из под капота и моторчик перегрелся. Но работает!
Вал со стороны переднего подшипника:

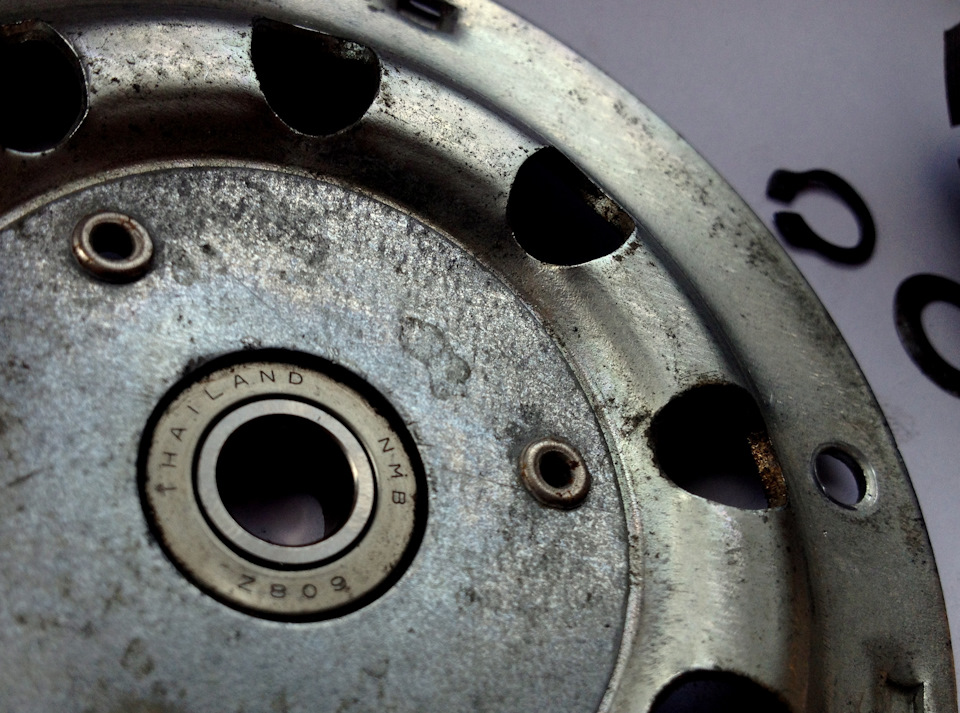

Как и ожидалось подшипники оказались сухими) Быть может кому-то пригодится номер:

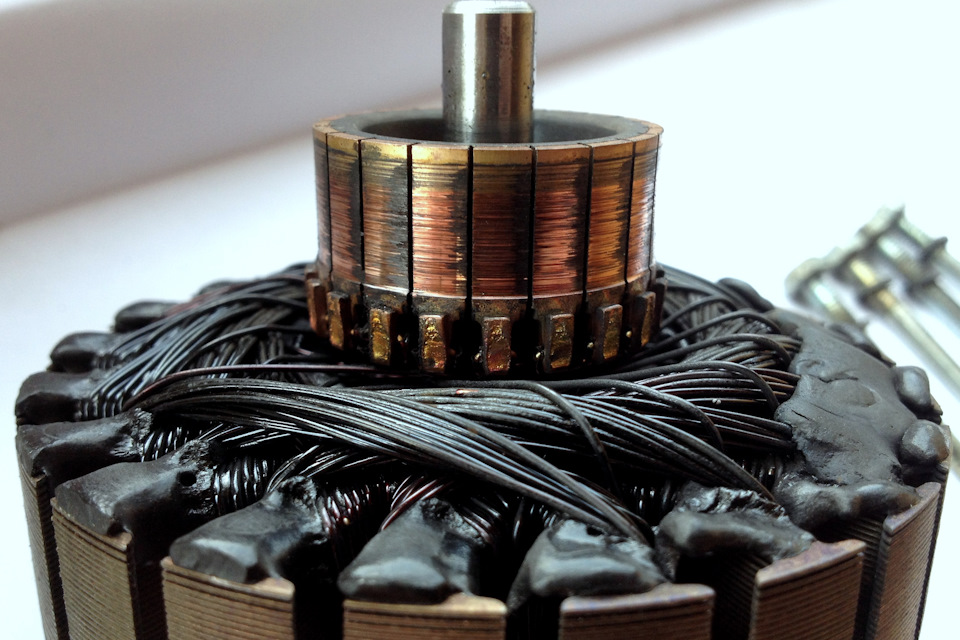

Состояние контактного кольца

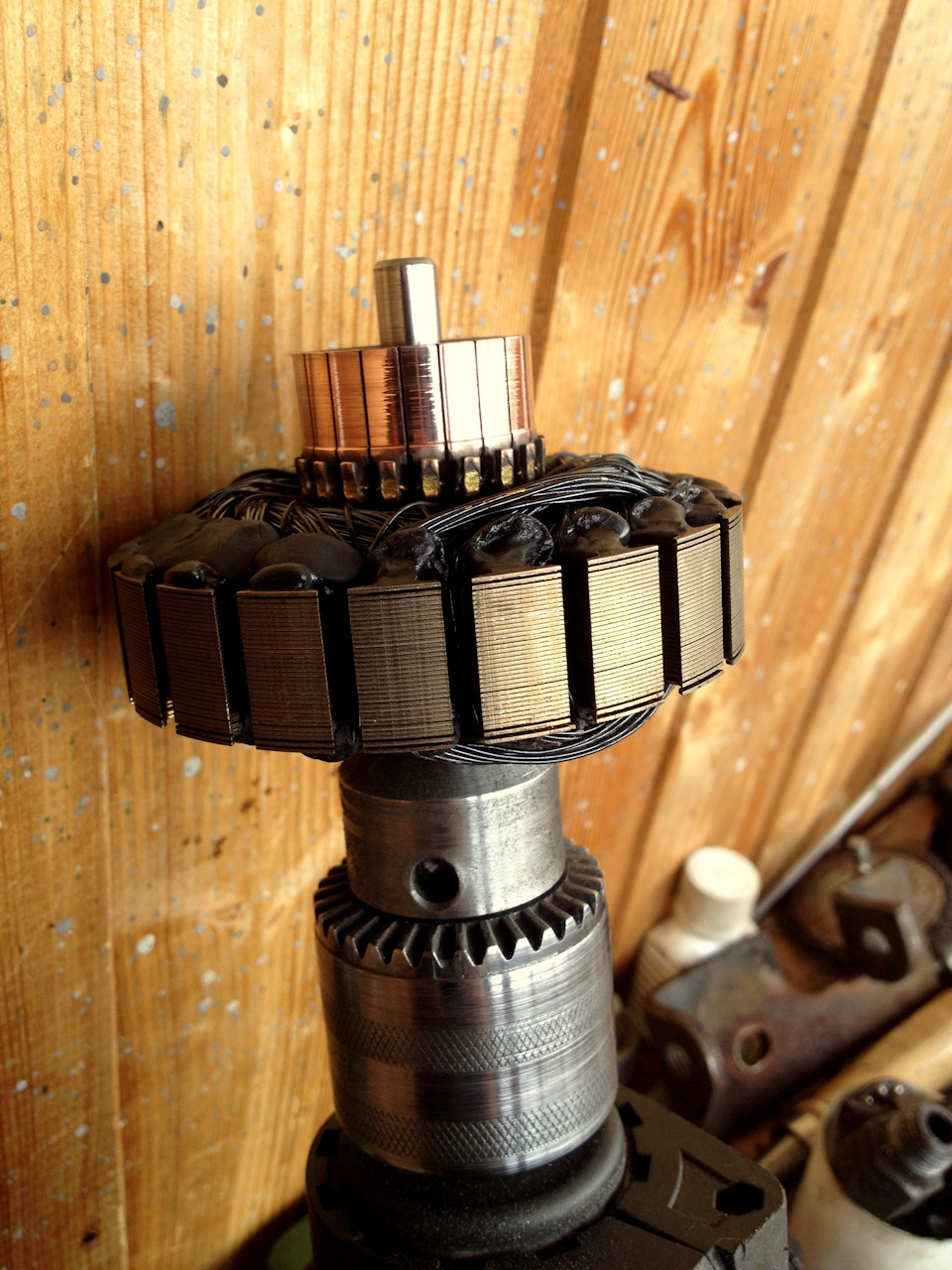

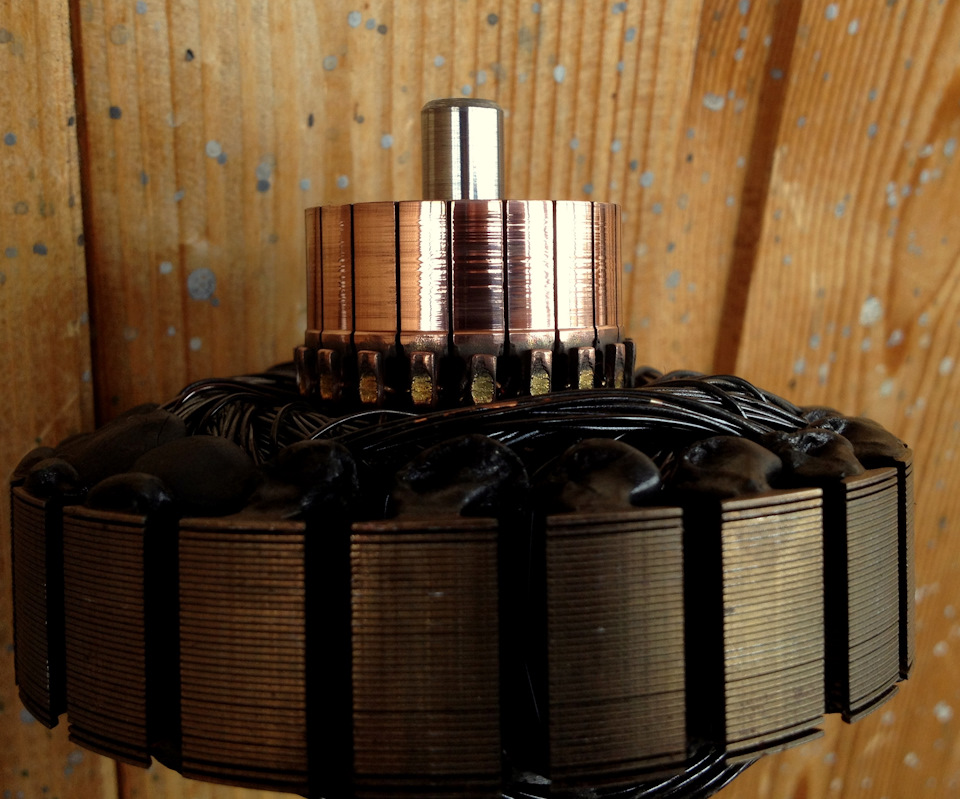

Наждачной бумаги у меня нет, поэтому аккуратно зажал в губки патрона электродрели через ткань и отполировал, с последующей прочисткой ламелей:

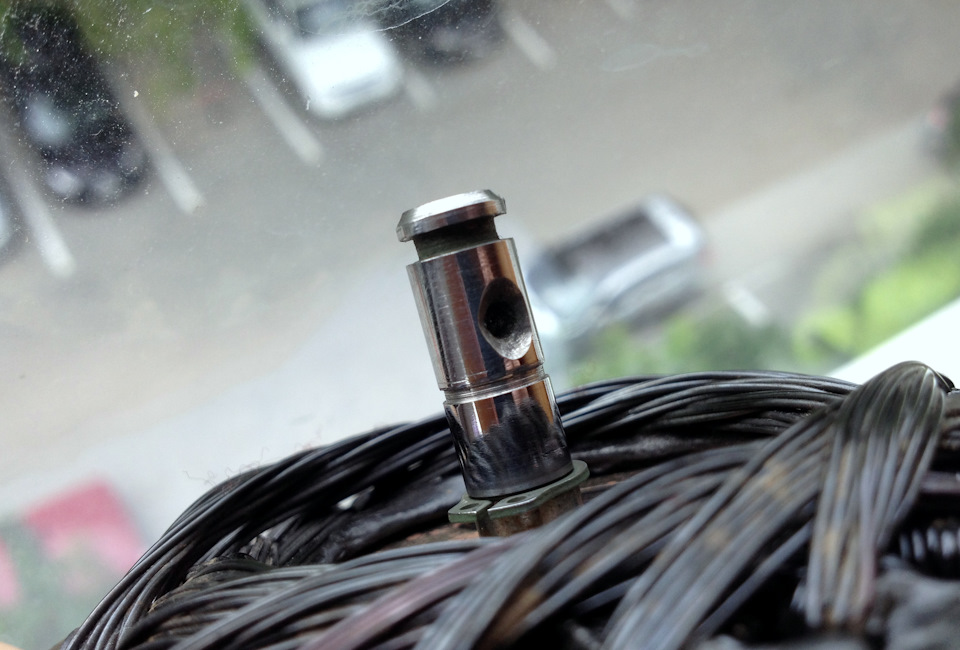

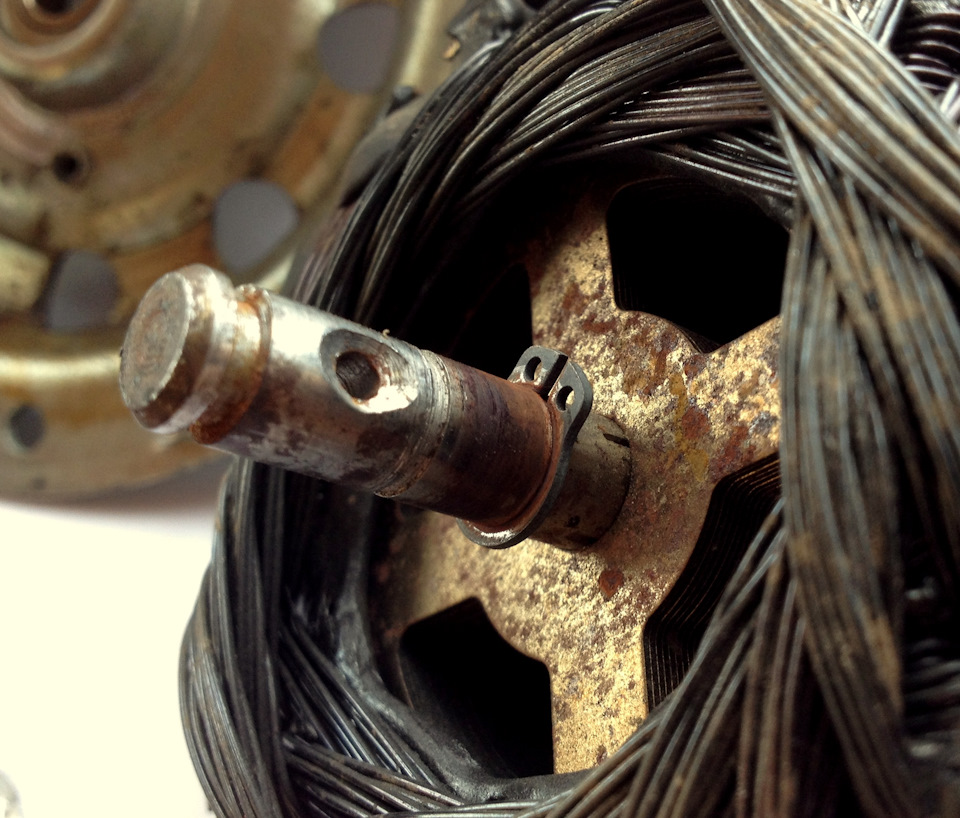

Передняя часть вала:

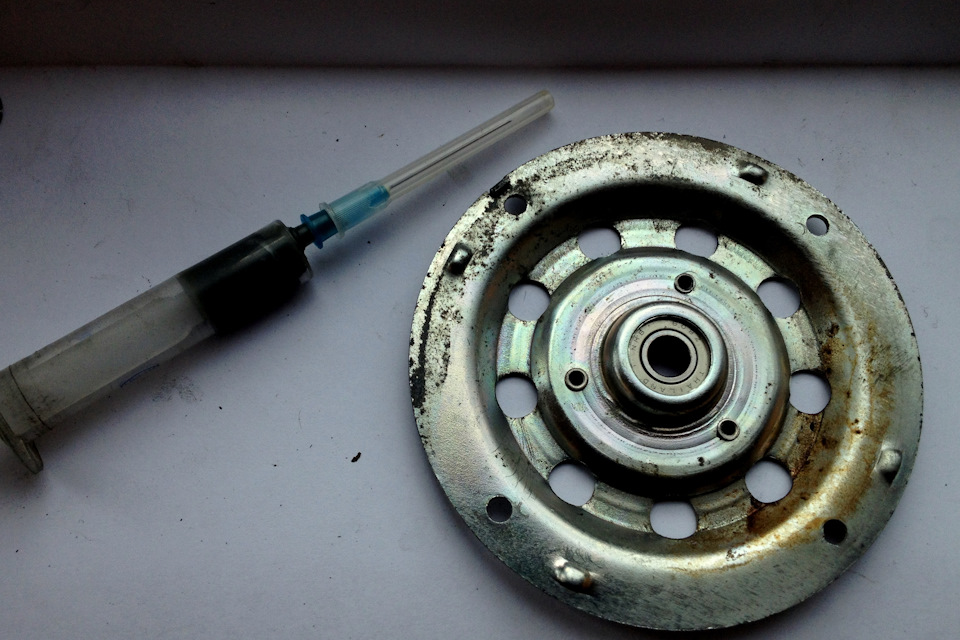

Использовал шприц для доставки дозы, с иголкой каапец как неудобно!
И да, сдвигать щетки удобно на всю ту же знакомую головку на 22:
Собрал, зачистил крышки от остатков облезающей краски и покрыл бесцветным лаком в целях защиты от коррозии, принес/поставил, включил и расстроился. Добавилась некая плавность, возможно эффект плацебо, но ничего так и не поменялось.
Вот и видео, подключал напрямую:
Думаю что подобной профилактикой я ничего не испортил, буду думать дальше что делать.
Вентилятор охлаждения Нива
Особенности системы охлаждения Нивы.
Систем охлаждения двигателя ВАЗ-21214 рассчитана для езды по бездорожью, то есть для работы долгое время на пониженной скорости и больших оборотах. Это приводит к сильному нагреву двигателя. Поэтому на «Нивах» устанавливается радиатор охлаждения несколько больший, чем на классике и два вентилятора охлаждения.
Фактически машины эксплуатируются в основном в городских условиях, где двигатель работает без перегрузок и работа двух вентиляторов для охлаждения радиатора практически не нужна. Кроме того при работе вентилятор охлаждения Нива издают не малый шум, что сказывается на комфорте.
Описание схемы вентиляторов Нивы.
В заводской схеме вентиляторы подключаются параллельно друг другу, а включение осуществляется автоматически через два реле. Автоматическое включение зависит от типа двигателя. На карбюраторном двигателе включении осуществляется датчиком, установленном на радиаторе. Температура в этом случае зависит от температуры срабатывания датчика указанной на корпусе. На инжекторном двигателе включение вентиляторов осуществляет блок управления двигателем при достижении температуры записанной в программе управления.
Неисправности вентиляторов
Рассмотрим, какие могут возникнуть неисправности вентилятора охлаждения Нива и как их выявить. Самая распространённая неисправность перегорание предохранителей.
Перегорает предохранитель.
Однократное появление такой неисправности не говорит о неисправности проводки или самих вентиляторах. При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Находятся они на карбюраторной машине в нижнем блоке предохранителей, а на инжекторной в дополнительном блоке у стойки водительской двери.
Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно разъединить фишку на электродвигатель вентилятора и соединить между собой провода на датчике радиатора при включенном зажигании.
На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, который находится на термостате. При этом блок управления двигателем перейдёт в аварийный режим и задействует программу работы с неисправным датчиком температуры и включит реле вентиляторов. Если предохранитель при этом сгорит, то необходимо найти и устранить короткое замыкание. Если предохранитель останется целым, то проблема, скорее всего в электродвигателе вентилятора. Неисправные вентиляторы имеют заедание или затруднённое вращение. Это может быть вызвано отпадание магнита статора или износ втулок якоря. Неисправный вентилятор следует заменить.
Вентилятор не включается
Ещё одна распространённая неисправность, когда вентилятор не включается при достижения температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на инжекторной, неисправность реле, обрыв проводов, неисправность электродвигателя вентилятора.
Поиск неисправности лучше начать с проверки датчика температуры или блока управления. Делается это как описано ранее перемыканием проводов на датчике карбюраторного двигателя или снятия фишки с датчика температуры на инжекторном. Если вентиляторы при этом не заработают, то необходимо проверить реле включения.
Реле находятся под панелью приборов на передней стенке. Для проверки снимите фишку с реле и проверьте наличие питания на выводах 30 и 85. Если питания нет, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 86 и 85 реле контрольной лампой. Если контрольная лампа не загорит, то оборван провод от разъёма ЭБУ до гнезда реле или не исправен сам ЭБУ. Загоревшая лампа свидетельствует о неисправности реле.
Для проверки реле соедините куском медного провода выводы 87 и 30, что должно вызвать срабатывание вентиляторов. Если этого не произошло, то подключите к разъёму контрольную лампу, не убирая перемычку из разъёма реле. Если лампа не загорит, то соедините один конец контрольной лампы с корпусом, а вторым проверьте наличие плюса на разъёме. Если при этом контрольная лампа не загорит, то обрыв провода от реле, до разъёма вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или об обрыве провода. Наличие питания и минуса говорит неисправности электродвигателя.
В случае, когда при перемыкании выводов реле вентилятор начнёт работать необходимо, проверить состояние проводов соединяющих датчик температуры или блок управления двигателем в зависимости от типа двигателя.
