Как вставить новую личинку в замок зажигания нексия
Daewoo Nexia Lady in white › Бортжурнал › Замена личинки замка зажигания, осмотр КГ
Тема не новая, но все таки. Почтила и меня такая участь первый раз за 8 лет.
Существует такая неприятность, как обламывается шток замка зажигания, который проворачивает контакты в КГ.
И бывает (случается) в самый не подходящий момент. Вставляешь ключ, начинаешь проворачивать, и ОПА — картина Репина «ПРИПЛЫЛИ», ключ легко проворачивается (машина может остаться в положении зажигания, а может и в положении I, хуже когда в положении «стартер»), и положение ключа уже не влияет на что.
Если остался в положении «зажигание» или «стартер», то открываем капот и снимаем клемму с АКБ.
Снимаем кожухи рулевой колонки (нижний и верхний) и снимаем контактную группу, держится КГ на защелке (так что на ломайте).
Затем маленькой отверткой (у меня регулируемая колонка с контактным кольцом и оно мешает хорошо долезть отверткой, так отвертку не много выгнул, что бы по пол оборота откручивать винт крепления КГ), откручиваем винт крепления КГ до тех пор, пока легко не снимется КГ.
Далее можно надеть разъем на КГ и вставив плоскую отвертку в прорезь КГ, завести и ехать, по приезду не забывать также отверткой поворачивать для отключения зажигания. (Магнитофон при поворачивании отверткой в положение зажигание работать не будет, по скольку не будет замкнут контакт «КА» (шток личинки нажимает его).
Теперь нужно вытянуть сам замок. Для этого нужно повернуть колеса (например вправо, вывернув руль) для того, что бы блокиратор руля не защелкнулся. Вставить ключ в замок и провернуть в положение II, при этом вставить что то подходящее нужного диаметра (я вставил ключ — шестигранник, он как раз выгнутый) в отверстие нажимая на фиксатор замка, ключ можно не много при этом проворачивать туда-сюда, что бы фиксатор на жался.
Нажимая шестигранником, тянем за ключ и вытаскиваем замок.
Достаем новый замок.
Убираем заусеницы если такие имеются, сравниваем со старым, проверяем как проворачивается ключ, вставляем ключ в положение II, что бы язычок (фиксатор замка) на жался (в топился в корпус замка).
Я попытался вставить замок в корпус, но у меня не получилось (старый замок без проблем входил), начал сравнивать, и мне показалось, сто чуть-чуть толщина металла у нового толще, и среза как на рисунке (обведено красными кружками) нет.
Как я не пытался вставить его, у меня не получалось. Решил пойти простым методом. Сменить только личинки, а корпус замка оставить свой оригинальный.
Для этого мы вставив ключ и проворачиваем внутреннюю часть личинки до упора фиксатора, отверткой нажимаем на него и выводим из зацепления.
ВНИМАНИЕ! Этот фиксатор сидит на пружине, и хорошо отлетает, так что будьте внимательны, не потеряйте его, а также пружину.
Тоже самое проделываем со снятым старым замком, затем нашу новую личинку вставляем в старый корпус замка, вставляем пружину (она у нас была вставлена уже), вставляем фиксатор нажимаем ключом и проворачиваем, что бы шток сел на свою рабочую область.
Хотел переставить секреты на личинке, что бы пользоваться одним ключом, но появилась засада, толщина секретов оказалась на оригинальной толще, чем на другой (новой). По-просту в новую личинку секреты не входили. Ну ничего страшного.
И так собрали замок.
Проверяем как проворачивается ключ, если нужно смазываем не много и вставляем уже в свое посадочное место без проблем. Когда вставляете он должен защелкнуться.
Теперь заодно проверяем КГ (раз уже разобрали).
Разбираем ее (легко разбирается, держится на защелках).
Проверяем контакты, зачищаем контакты (пластины подвижной и не подвижных контактов) наждачной бумагой «0». Все вытираем, и не много смазываем.
Теперь собираем ее и вставляем на свое место, закручиваем винт крепления КГ, надеваем плотно разъем КГ, надеваем клемму АКБ, вставляем ключ и радуемся нашей работе.
Заодно и поменял крышечку на замок на более новую. Отчетливо видно положение ключа.
P/S
Можно конечно было попробовать сменить секреты на личинке, но это я попробую на досуге.
Пока буду пользоваться 2-мя ключами. Один на ЗЖ, другой на двери. Т.к. ключом от дверей редко пользуюсь, пока неудобств больших не возникает.
Как поменять личинку замка зажигания на Дэу Нексия своими руками
По тем или иным причинам, иногда техника подводит в самый неподходящий момент — мы вставляем ключ в замок зажигания, ключ проворачивается, но ничего не происходит. Не загорается приборка, не работает стартер. Методом несложных логических вычислений мы понимаем, что дело в замке зажигания. Не работает либо контактная группа, либо личинка замка её не проворачивает. Приступаем к решительным действиям.
Диагностируем замок зажигания и покупаем новую личинку
Чтобы продиагностировать замок, неплохо бы до него добраться. В любом случае, добираться придётся. Для этого нам пригодится только крестовая отвёртка.
Выворачиваем саморезы нижнего кожуха.
Крестообразной отверткой отворачиваем верхние саморезы.
Артикулы
Новая корейская личинка замка зажигания KR 410 получила артикул S6460003 и стоит в пределах 700 рублей.
Замена замка зажигания на Дэу Нексия
Мы уже сняли оба кожуха рулевой колонки и контактную группу, осталось только вынуть старую и установить на место новую личинку. Из инструментов нам потребуется только металлический стержень толщиной 2-4 мм (подойдёт шестигранный Г-образный ключ, проволока, загнутая буквой Г, на худой конец, обычная большая скрепка или булавка). Приступим.
Нажимаем на фиксатор шестигранником подходящего размера.
Вытаскиваем сломанную личинку.
Поворачиваем ключ в положение № 2 и вставляем новую личинку в корпус замка.
Заключение
При использовании не оригинальных деталей могут возникнуть проблемы с установкой, решаемые смекалкой и надфилем или напильником.
Если личинка оригинальная или сертифицированная, никаких проблем по установке не возникнет и можно начинать сборку замка в обратном порядке. Устанавливаем клемму АКБ на место, проверяем работу замка зажигания и прикручиваем кожухи рулевой колонки на место. Удачной всем работы, не теряйте ключи и добрых всем дорог.
Daewoo Nexia Черная вишня › Бортжурнал › Замена личинки замка зажигания и КГ
Всем привет. Произошла небольшая неприятность с машинкой. Выхожу с утра из дома, надо ехать на пары. сажусь в машину, поворачиваю ключ во второе положение, подожду пока накачает безонасос, поворачиваю ключ в 3 положение в котором крутит стартер — 0 реакции. Думаю — ну всяко бывает, пробую еще раз. Поворачиваю ключ в 0 положение, а на приборке все так же горят индикаторы, как и во 2 положении ключа. вытаскиваю ключ — все точно так же, только магнитола выключается. По быренькому снял кожух рулевой колонки, скинул фишку с КГ и поехал на пары на автобусе.)
Сегодня появилось время починить свою малышку. Как оказалось при разборке всего — обломался кусочек личинки, который поворачивает КГ.
Завтра утром надо ехать за город на машине, поэтому ждать замок из интернет магазина не вариант.
Завел машину замкнув отверткой контакты на КГ. Приезжаю в магазин — оригинал 1500, аналог 500. Нуу…думаю это не ремень ГРМ, тут при поломке клапана не загнет.) взял аналог) Качество конечно хуже, и на ключи надписи дэу нету) но заводит, да и фиг с ним.
Нигде не мог найти подробной инструкции как поменять замок зажигания. Может кому то поможет мой мини гайдик 🙂
Как снимать нижний пластик рулевой колонки писать не буду, тут все просто.
Далее скидываем фишку с КГ, и откручиваем ее. Думаю почти каждый владелец нексии хоть раз, да менял КГ) так что тоже не буду описывать)
Далее начинается самое интересное. Что бы вытащить личинку, нужно найти что ни будь прочное, что можно согнуть и вставить в дырку в замке зажигания. Я использовал гвоздь. На него нужно надавить, и повернуть ключ во 2 положение, после чего вы почувствуете как утопилась железная хрень на личинке, и замок сам немного выскочит
По всем инструкциям нужно просто вытащить замок. НО НЕ ТУТ ТО БЫЛО. он засел намертво, на половину вытащеный. И ключ не вынимался. дергали дергали, хрен знает как, но вдвоем вытащили, друг тянул за ключ и замок, я выталкивал его отверткой в дырку со стороны КГ, так он и вылетел.
Думали сейчас вставим замок, да не тут то было. Просидели еще пол часа где то.

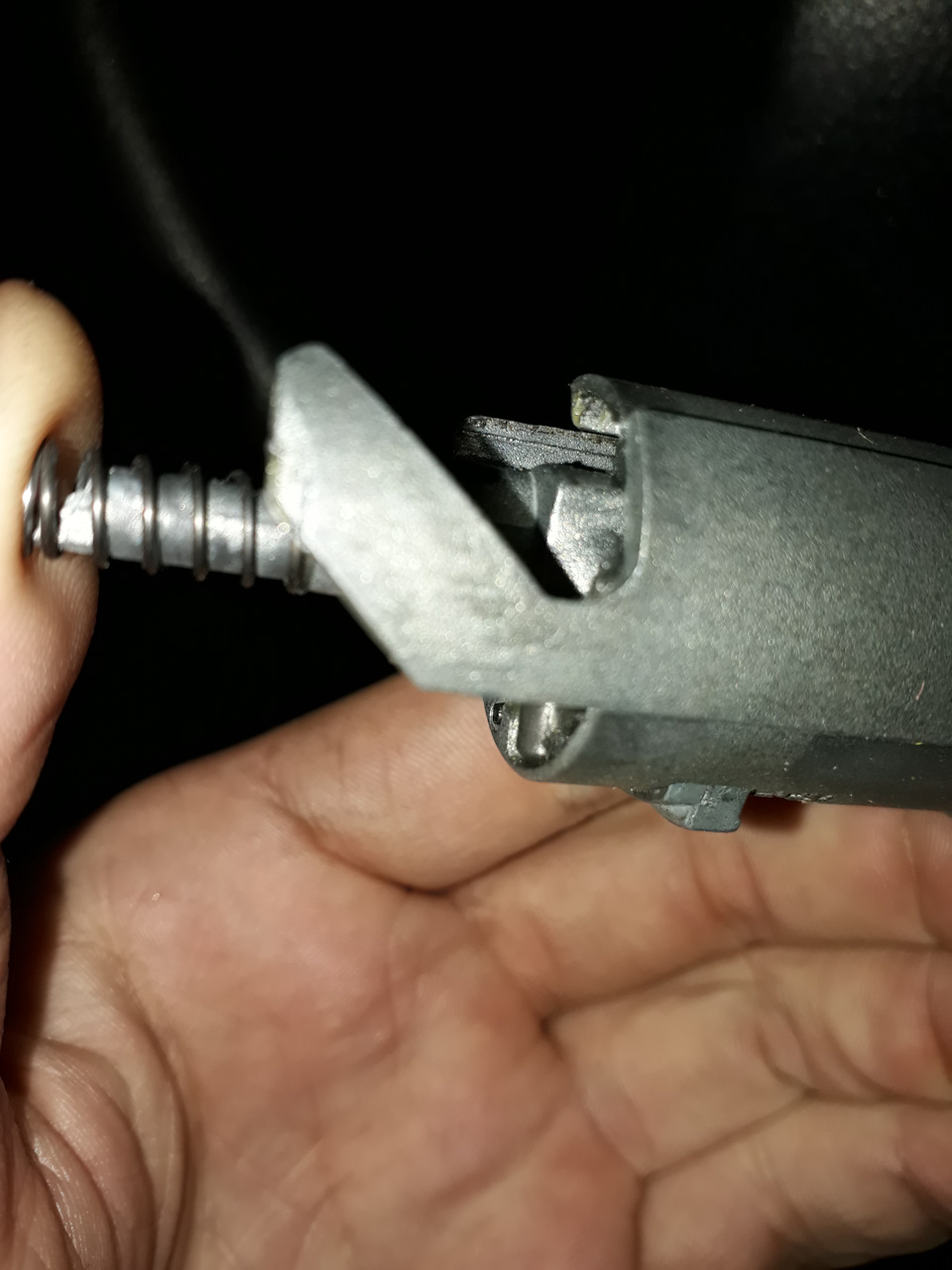

Как в итоге выяснили, мешает на личинке вот этот непонятный язычок.
Он упирается в железную хрень которая блокирует руль. Она ходит вверх — вниз. когда руль заблокирован, она поднимается. В нормальном состоянии по серединке зафиксирован. но можно его опустить самостоятельно. Так скорее всего непонятно, но когда будете пытаться вставить личинку — поймете о чем я говорю) для наглядности нарисовал кое как
В итоге в отверстие со стороны КГ я вставлял согнутый гвоздь, которым выдавливал личинку, и там в замке прижимал вниз эту в которую упирается язычок на личинке. со второй попытки все вышло. ну а дальше просто накидываем КГ и собираем все обратно)
Заодно сменил КГ, на всякий случай, что бы 200 раз не лезть)
Daewoo Nexia Серый Кардинал › Бортжурнал › Замена личинки замка зажигания
Всем доброго времени суток, как то в самый не нужный момент при повороте ключа ничего не произошло. Стал грешить на контактную группу, но когда снял под рулевой кожух и достал группу все стало ясно что не в ней дело, хотя была куплена уже новая (в районе 340 руб.). Причина была в обломанном носике личинки замка.
Теперь про сам процесс. Как снять рулевой кожух объяснять не стоит. Снимаем разъем с группы, затем выкручиваем один маленький утопленный болтик в корпусе замка (их по идее там два, второй такой же с обратной стороны, у меня он затянут не был, так что обратите внимание и на него)

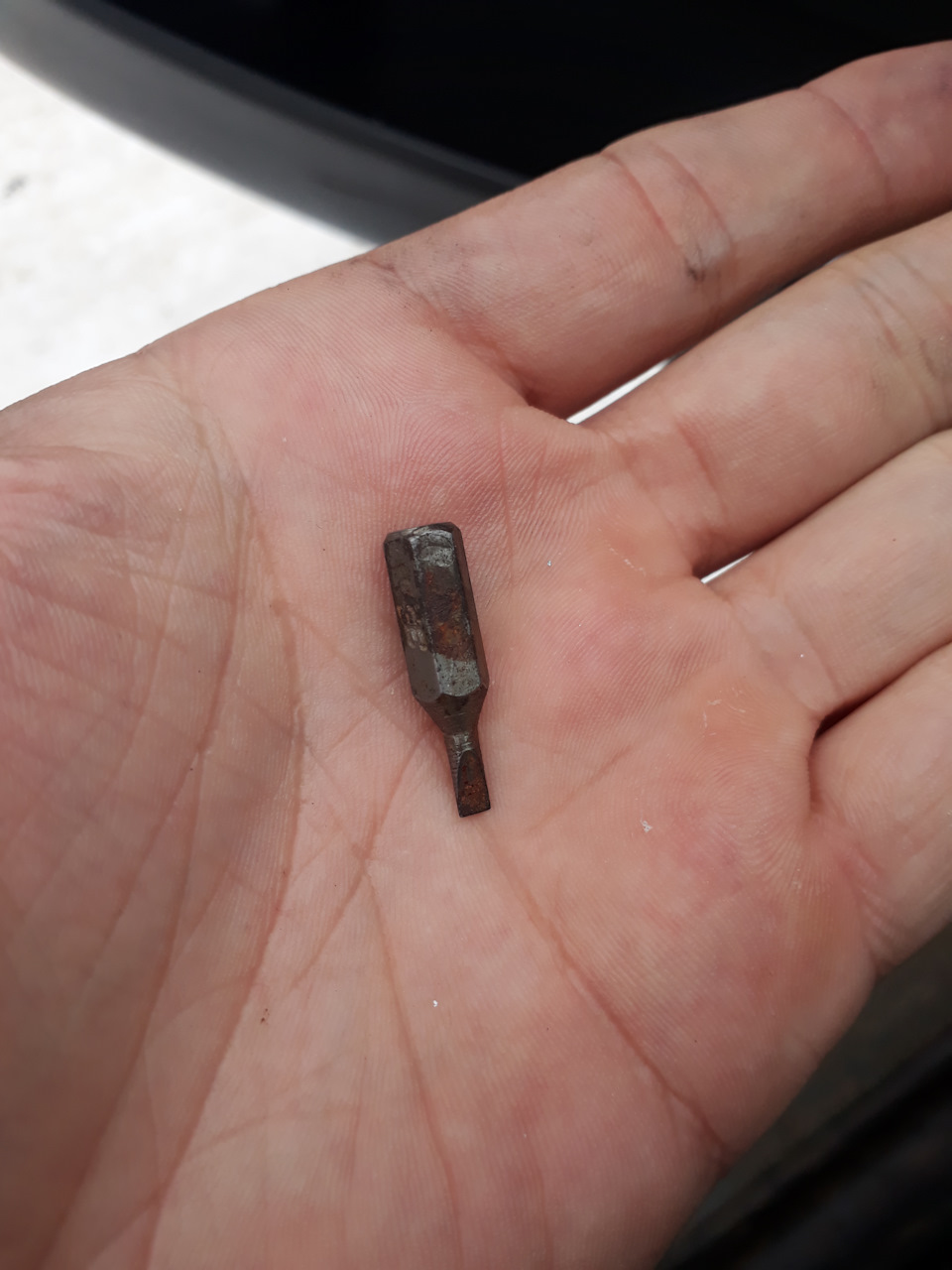

использовал для этого вот такую биту выкручивался от руки.
Затем нужно снять саму личинку, тут тоже весьма хитро, нужно вставить проволочку диаметром примерно 2-3 мм (тем самым вы нажимаете на стопорный фиксатор) вот в это маленькое отверстие
и повернуть ключ во второе положение и личинка сама выскочит, но не на много миллиметра на 4 а дальше легко достается рукой. Берем новую личинку с ключом (стоимость около 360 руб.)
также на втором положении и пытаемся долго и сильно мучатся вставляя его обратно как я прочитал в инструкции из просторов интернета. После ни одного десятка минут мучений и так и эдак и пролистываний советов в том же интернете ничего не получалось хоть ты тресни. Произучав замок вдоль и поперек путем осмотра прощупываний и так далее, было принято свежее и свое решение этой проблемы. Не влазил он по той причине что упирается он этим изогнутым язычком

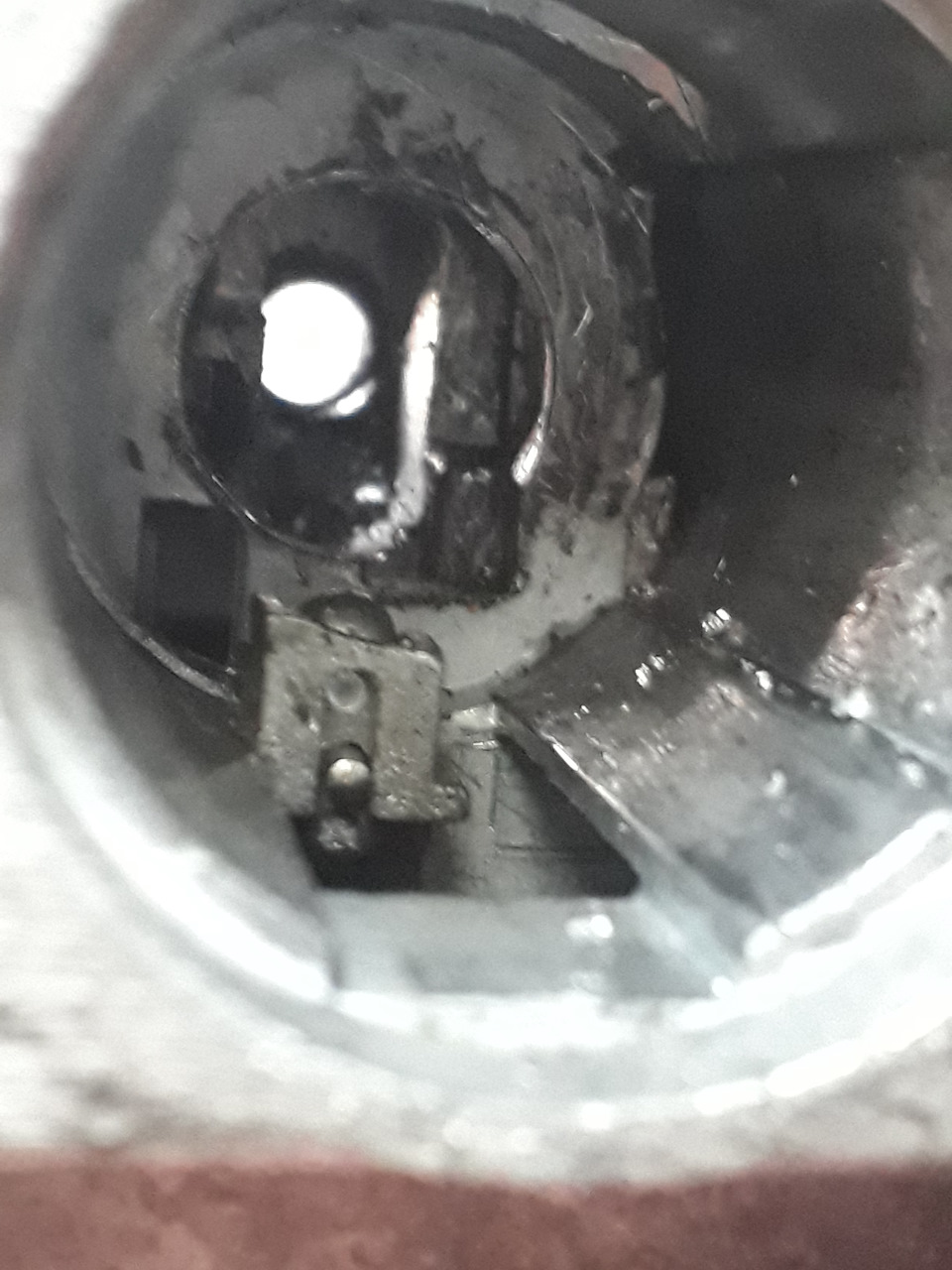

в шторку рулевого замка который блокирует поворот руля и эту шторку нужно зафиксировать в крайнем нижнем положении. Как это сделать? Берем сверло и сверлим отверстие наискось во внутренней нижней части углубления места посадки контактной группы.

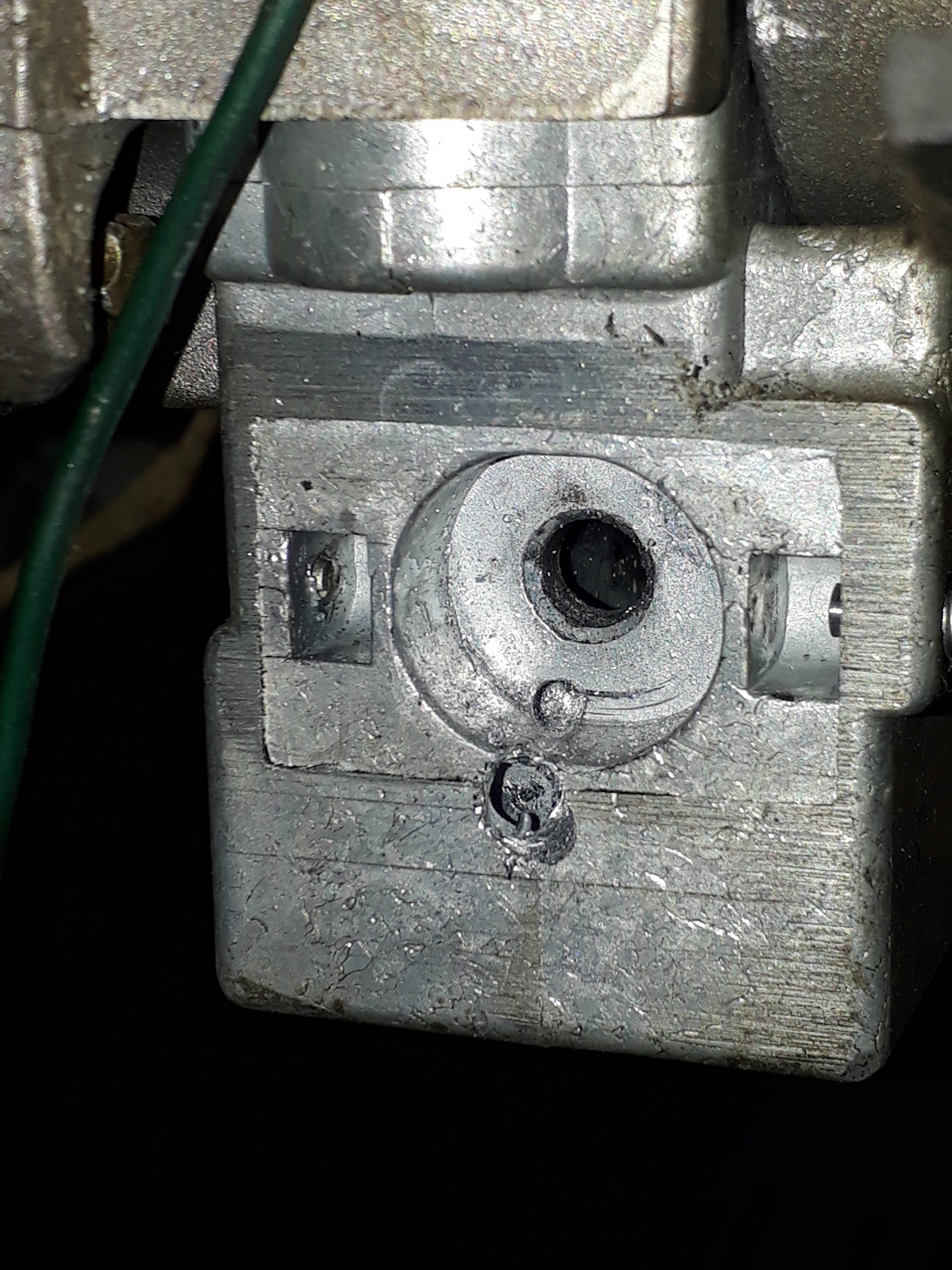

На фото это маленькое отверстие немного забито стружкой плоховато видно, большое отверстие было просверлено ошибочно. Со стороны замка отверткой нажимаем на эту шторочку
утапливая ее в нижнее положение а через просверленное отверстие вставляем проволочку подходящего диаметра, в моем случае это была велосипедная спица. Этой спицей удерживаем шторку внизу и вставляем личинку легко и достаточно просто. Все остальное собираем в обратной последовательности. Вот еще один простой и легкий способ замены личинки замка зажигания. Буду рад если кому-нибудь помог в этой проблеме своим постом.
Как разгрузить контактную группу на нексии
Как выглядит контактная группа замка зажигания
Эта деталь расположена в замке зажигания. При повороте ключа она отвечает за подачу тока на стартер и обеспечение питанием других элементов автомобиля: магнитолы, вентилятора печки. В Дэу Нексия используется конструкторское решение, которое, по мнению экспертов, трудно назвать удачным.
Рассмотрим контактную группу повнимательней. В пластмассовом корпусе из двух частей размещены электрические контакты, они коммутируются в зависимости от положения ключа.
Контактная группа в корейском автомобиле часто выгорает из-за неудачного конструкторского решения
У Нексии группа имеет 5 выводов:
Это интересно…
Если произошла ситуация, когда ваша машина не завелась при повороте ключа зажигания, то все равно можно запустить двигатель. Необходимо оставить ключ во втором положении, поставьте автомобиль на стояночный рычаг, поставьте рычаг переключения передач на нейтральную скорость и откройте капот. Воспользуйтесь куском проволоки и подсоедините ее одним концом к плюсовой аккумуляторной клемме, а вторым – к малой клемме втягивающего стартерного реле. Двигатель запустится, и у вас будет возможность добраться до гаража или ближайшего автомобильного сервиса.
Прежде чем начинать движение, проверните ключ в замке, это поможет избежать блокировки руля.
Модель Nexia – пожалуй, один из наиболее распространенных видов автомобиля на российских дорогах. Компания Daewoo выпускает автомобили эконом-класса с достаточно широким функционалом, недорогими автозапчастями, что выгодно для вождения по российским дорогам. Проблема такого характера, как поломка, замена замка зажигания Нексии нечасто встречается. Даже учитывая, что электрика у этих автомобилей – самое проблемное место. Замена не требует особых навыков, важна лишь внимательность, концентрация. Рядовой автовладелец вполне способен самостоятельно выполнить ремонт, не прибегая к услугам квалифицированных автомехаников.
Ключевой момент! Прежде чем осуществляется замена замка зажигания на Дэу Нексия важно определить причину поломки. Причиной может стать, вышедшая из строя личинка электромеханизма или его контактная группа.
Вышеперечисленные запчасти подлежат замене, стоят недорого, посему о ремонте можете не переживать. Конструкция имеет очень маленькие части, которые несложно потерять; к вопросу надлежит подойти, предварительно подготовив необходимые инструменты, хорошо освещаемую площадку.
Причины выгорания и симптомы поломки
Сильный ток проходит через замок зажигания. В результате проводка сильно нагревается, контакты плавятся. Большая нагрузка возникает при запуске двигателя, более всего страдает вывод, помеченный “30”. Он в первую очередь не выдерживает, пластмассовый корпус возле контакта плавится.
Из-за тока большой силы, который проходит через группу контактов в замке зажигания, сильно греются контакты и корпус из пластмассы плавится
В большинстве случаев выгорание контактной группы проявляется так: после поворота ключа в замке стартер не крутит. При движении проявляется следующим образом: внезапно глохнет двигатель, панель приборов гаснет и в салоне появляется запах подгоревшей пластмассы. Второй признак поломки — это неработающая штатная магнитола.
Как поменять замок зажигания на Дэу Нексия: фото и видео
Теперь можно устанавливать новую личинку.
КАК ЛЕГКО ПОМЕНЯТЬ ЛИЧИНКУ ЗАМКА ЗАЖИГАНИЯ НА НЕКСИИ Garage ЧМ
Теперь руль перекрывает правый саморез. Мы получили доступ к замку зажигания.
Видео самостоятельной замены замка зажигания Дэу Нексия в сборе, а также установки отдельных его частей…
Проще, все-таки снять личинку замка зажигания и при желании, поколдовать с ней.
Воспользуйтесь тонкой короткой отверткой для откручивания фиксирующего винта, который располагается на внутренней стороне замка зажигания, учтите, что его доступность ограничена. Заключение Сборка проводится в обратной последовательности. Неприятный, потому что поломка произошла в дороге, а чувство, которое появляется в это время, думаю многим знакомо.
Вставив ключ в замок зажигания и повернув его до упора, я не услышал звук работающего стартера. Запуск двигателя не произошел и этот факт заставил меня осмотреться. Лампочки на приборной панели все светились, на возврат ключа в исходное положение никак не отреагировали!?
Замена личинки замка зажигания на автомобиле Daewoo Nexia
То есть не потухли, да и сам ключ подозрительно легко крутился. Думаю, накрылась контактная группа замка зажигания. Это первая мысль, которая меня посетила и как оказалось дальше она была ошибочной. Разборкой и возможным ремонтом решил на месте не заниматься, лучше добраться до гаража, там и инструмент необходимый, обстановка соответственная и как следствие, настроение подобающее. Что и было сделано Благо, контактная группа замерла во второй фазе, мне осталось только дать команду стартеру.
Поставив автомобиль «на ручник», кулису переключения передач в нейтральное положение, вооружившись куском проволоки, открыл капот.
Дальше все просто, один конец к плюсу на аккумуляторе, второй к малой клемме на втягивающем реле стартера. Оп и двигатель запустился! Все, осталось только добраться в гараж, главное перед началом движения, повернуть ключ зажигания в замке, для того, чтобы руль не заблокировался.
Схема выполнения работ следующая: Здесь нужно будет отсоединить винты при помощи крестовой отвертки крепления кожухов рулевой колонки. Разъемы, подключенные к контактной группе фиксирующим винтом, снимают. Данную операцию осуществляют короткой и тонкой отверткой, так как нужный нам винт расположен в ограниченном для доступа месте а именно на внутренней части переключателя.
Через отверстие штырем либо проволокой сечением около 2—3 миллиметров надавливают на фиксатор личинки и в это же самое время переставляют переключатель в положение 2. Проворачиваем руль влево и видим саморез крепления верхнего кожуха. Теперь руль перекрывает правый саморез. Проворачиваем руль и выкручиваем второй саморез. Крестообразной отверткой отворачиваем верхние саморезы.
Как проверить и сделать ремонт
Проверить исправность группы контактов в замке зажигания под силу любому автолюбителю. Работоспособность определяется по внешнему виду пластмассового корпуса и наличию нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отвёртками.
Сначала необходимо снять защитный пластик под рулём
Разъём легко снимается с группы контактов простой отвёрткой
Тонкой плоской отвёрткой откручиваем винт, который фиксирует группу в корпусе замка зажигания
Если корпус не повреждён, то обязательно осмотрите внутренние контакты. Для этого аккуратно разберите корпус. При обнаружении нагара удалите его с помощью острого ножа или отвёртки. Такая временная процедура поможет в дороге. При первой возможности обратитесь на сервисную станцию к электрику или проведите замену контактной группы своими руками.
Замена замка зажигания Daewoo Nexia
Замена замка зажигания Daewoo Nexia
Заводом-изготовителем компании Daewoo предусмотрена установка на модели Nexia замка зажигания или выключателя, который характеризуется как механическое запорное устройство с электрической контактной группой.
Местом его расположения обозначено низ колонки под рулевым колесом.
Замена личинки замка зажигания
Чтобы самостоятельно поменять замок зажигания на Daewoo Nexia необходимо:
Полезно знать…
Если вы хотите сэкономить и купить только саму личинку, и при этом чтобы остался только один ключ, то есть еще один вариант, о котором полезно знать. Он будет заключаться во взаимозаменяемости секретов между старой и новой личинкой замка зажигания.
Как самостоятельно заменить замок зажигания в сборе
Местом установки замка зажигания является рулевая колонка, крепится он на два болта, для его замены потребуется снятие колонки, а болты придется высверлить. Пригодится молоток и зубило.
Как заменить контактную группу на замке зажигания
Это интересно…
Если произошла ситуация, когда ваша машина не завелась при повороте ключа зажигания, то все равно можно запустить двигатель. Необходимо оставить ключ во втором положении, поставьте автомобиль на стояночный рычаг, поставьте рычаг переключения передач на нейтральную скорость и откройте капот. Воспользуйтесь куском проволоки и подсоедините ее одним концом к плюсовой аккумуляторной клемме, а вторым – к малой клемме втягивающего стартерного реле. Двигатель запустится, и у вас будет возможность добраться до гаража или ближайшего автомобильного сервиса.
Прежде чем начинать движение, проверните ключ в замке, это поможет избежать блокировки руля.
Устранение причины выгорания
Следует заметить, что замена контактной группы на исправную помогает на некоторое время. Для качественного ремонта необходимо устранить причину выгорания: снизить нагрузку по току на контакты. Усилить слабое место Дэу Нексия можно путём установки дополнительных реле согласно схеме:
При использовании двух реле нагрузка на группу контактов уменьшается в два раза
Такой способ поможет продлить срок службы контактной группы более чем в 2 раза. Провести усовершенствование электрической цепи зажигания корейского автомобиля под силу любому.
